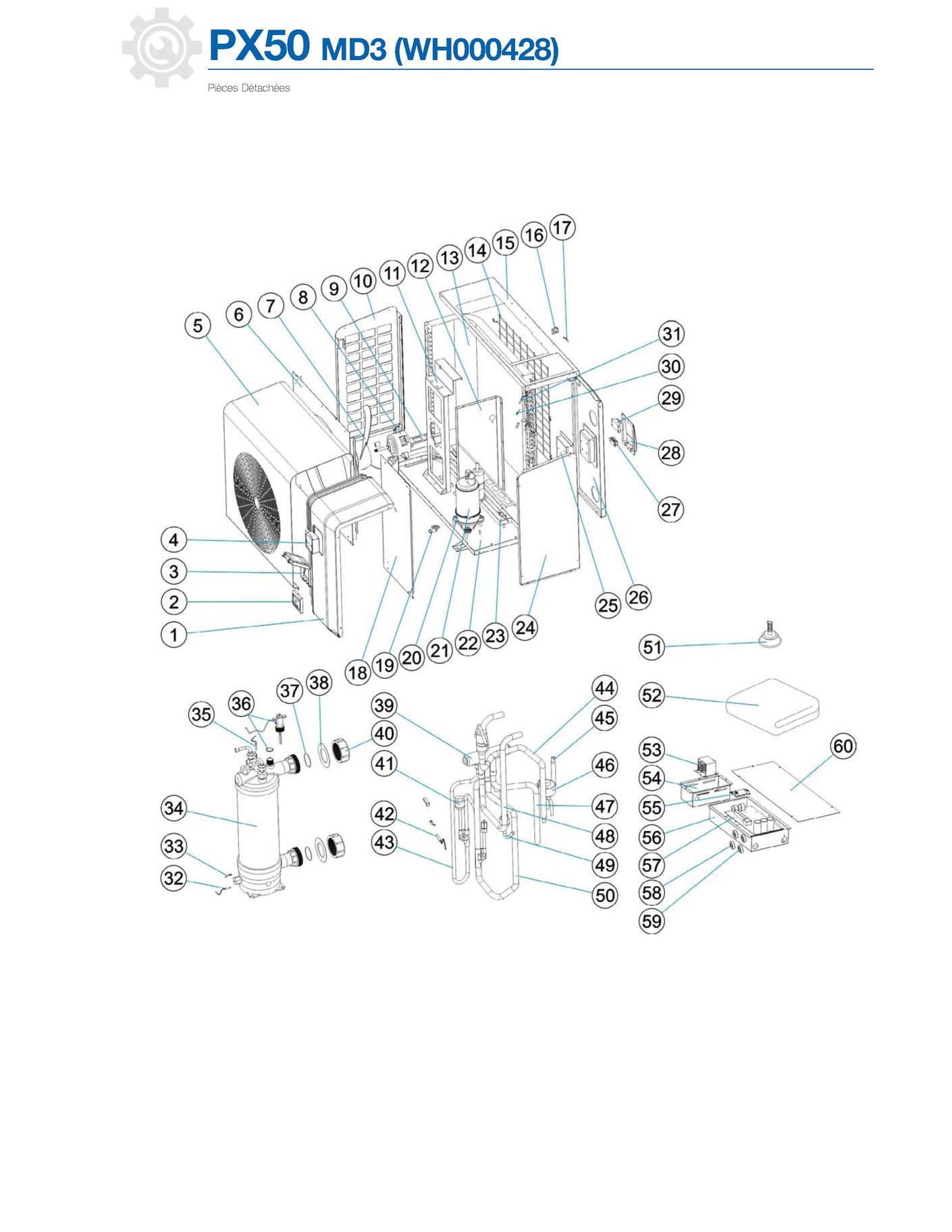

Pompe à chaleur Zodiac PX50 MD3 (WH000428)

page 1

Position

Schéma

ZX133340006	Panneau abs avant	1
ZX117020180-1	Contrôleur lcd (px50)	2
ZX113712007-1	Boitier protection controleur	3
ZX108830023	Panneau avant métal	5
ZX108830022	Tole de protection ventilateur	6
ZX132000010	Hélice 3 pales	7
ZX112000041	Moteur ventilateur (avec bague d’assemblage)	8
ZX108830021	Panneau métal gauche (avec ouvertures)	10
ZX103000271	Evaporateur	13
ZX108830014	Grille de protection évaporateur	14
ZX117110020	Sonde de température ambiante t5	17
ZX108830024	Tole de protection bloc frigo	18
ZX136010023	Coudes d’évacuation des condensats (2 pieces)	19
ZX142000072	Cordon chauffant compresseur	20
ZX101000187	Compresseur	21
ZX142000058	Cordon chauffant évaporateur	23
ZX108830025	Panneau métal droit (plein)	24
ZX133340007	Panneau abs arrière	26
ZX117110004	Sonde de température évaporateur t3	31
ZX117110012	Sonde de température eau (entrée) t1	32
ZX102040856	Echangeur titane	34
ZX117110011	Sonde de température eau (sortie) t2	35
ZX112100021-1	Détecteur de débit (avec joint)	36
ZX133020084	Enjoliveur raccord hydraulique (noir)	38
ZX121000035	Vanne 4 voies	39
ZX102050004	Set 2 raccords hydrauliques d5	40
ZX116000066	Pressostat hp	41
ZX117110021	Sonde de température refoulement compresseur t3	42
ZX119000046	Détendeur électronique	46
ZX116000071	Pressostat bp	49
ZX136020100	Pieds anti-vibratiles (4 pièces)	51
ZX129000223	Housse d’hivernage	52
ZX117230003	Réacteur	53
ZX117100046	Carte principale	57

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Pompe à chaleur Zodiac PX50 MD3 (WH000428)


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

1 page 1

Panneau abs avant

Zodiac

Réf fabricant: ZX133340006

avec délai

sur devis

2 page 1

Contrôleur lcd (px50)

Zodiac

Réf fabricant: ZX117020180-1

avec délai

sur devis

3 page 1

Boitier protection controleur

Code article PEX: 716166

Zodiac

Réf fabricant: ZX113712007-1

± 6 jours ouvrés

31,20 € TTC

5 page 1

Panneau avant métal

Zodiac

Réf fabricant: ZX108830023

avec délai

sur devis

6 page 1

Tole de protection ventilateur

Zodiac

Réf fabricant: ZX108830022

avec délai

sur devis

7 page 1

Hélice 3 pales

Zodiac

Réf fabricant: ZX132000010

avec délai

sur devis

8 page 1

Moteur ventilateur (avec bague d’assemblage)

Zodiac

Réf fabricant: ZX112000041

avec délai

sur devis

10 page 1

Panneau métal gauche (avec ouvertures)

Zodiac

Réf fabricant: ZX108830021

avec délai

sur devis

13 page 1

Evaporateur

Zodiac

Réf fabricant: ZX103000271

avec délai

sur devis

14 page 1

Grille de protection évaporateur

Zodiac

Réf fabricant: ZX108830014

avec délai

sur devis

17 page 1

Sonde de température ambiante t5

Zodiac

Réf fabricant: ZX117110020

avec délai

sur devis

18 page 1

Tole de protection bloc frigo

Zodiac

Réf fabricant: ZX108830024

avec délai

sur devis

19 page 1

Coudes d’évacuation des condensats (2 pieces)

Zodiac

Réf fabricant: ZX136010023

avec délai

sur devis

20 page 1

Cordon chauffant compresseur

Zodiac

Réf fabricant: ZX142000072

avec délai

sur devis

21 page 1

Compresseur

Zodiac

Réf fabricant: ZX101000187

avec délai

sur devis

23 page 1

Cordon chauffant évaporateur

Zodiac

Réf fabricant: ZX142000058

avec délai

sur devis

24 page 1

Panneau métal droit (plein)

Zodiac

Réf fabricant: ZX108830025

avec délai

sur devis

26 page 1

Panneau abs arrière

Zodiac

Réf fabricant: ZX133340007

avec délai

sur devis

31 page 1

Sonde de température évaporateur t3

Zodiac

Réf fabricant: ZX117110004

avec délai

sur devis

32 page 1

Sonde de température eau (entrée) t1

Zodiac

Réf fabricant: ZX117110012

avec délai

sur devis

34 page 1

Echangeur titane

Zodiac

Réf fabricant: ZX102040856

avec délai

sur devis

35 page 1

Sonde de température eau (sortie) t2

Zodiac

Réf fabricant: ZX117110011

avec délai

sur devis

36 page 1

Détecteur de débit (avec joint)

Zodiac

Réf fabricant: ZX112100021-1

avec délai

sur devis

38 page 1

Enjoliveur raccord hydraulique (noir)

Zodiac

Réf fabricant: ZX133020084

avec délai

sur devis

39 page 1

Vanne 4 voies

Zodiac

Réf fabricant: ZX121000035

avec délai

sur devis

40 page 1

Set 2 raccords hydrauliques d5

Code article PEX: 716165

Zodiac

Réf fabricant: ZX102050004

± 6 jours ouvrés

32,58 € TTC

41 page 1

Pressostat hp

Zodiac

Réf fabricant: ZX116000066

avec délai

sur devis

42 page 1

Sonde de température refoulement compresseur t3

Zodiac

Réf fabricant: ZX117110021

avec délai

sur devis

46 page 1

Détendeur électronique

Zodiac

Réf fabricant: ZX119000046

avec délai

sur devis

49 page 1

Pressostat bp

Zodiac

Réf fabricant: ZX116000071

avec délai

sur devis

51 page 1

Pieds anti-vibratiles (4 pièces)

Zodiac

Réf fabricant: ZX136020100

avec délai

sur devis

52 page 1

Housse d’hivernage

Zodiac

Réf fabricant: ZX129000223

avec délai

sur devis

53 page 1

Réacteur

Zodiac

Réf fabricant: ZX117230003

avec délai

sur devis

57 page 1

Carte principale

Zodiac

Réf fabricant: ZX117100046

avec délai

sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Zodiac PX50 MD3 (WH000428) ainsi que des liens vers les articles Zodiac. En parcourant la page Zodiac, vous pourrez également trouver toutes les pièces Zodiac présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
