Pompe à chaleur Zodiac Z400 iQ R410A (MD9) (04-2021)

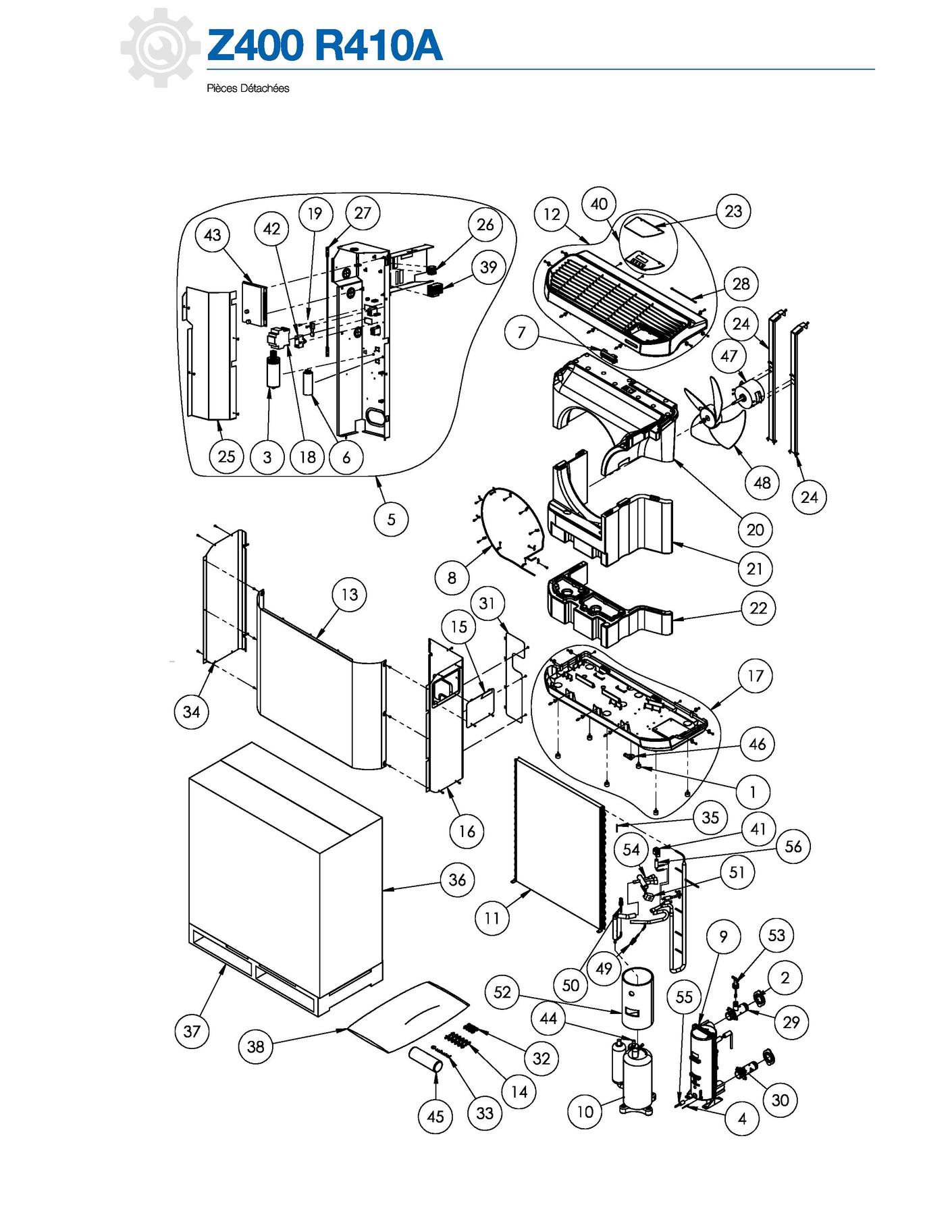

page 1
Pièces détachées Pompe à chaleur Zodiac Z400 iQ R410A (MD9) (04-2021) chez Pièces Express


Référence fabricant
Position Schéma
A0261100A Plot anti vibratile 1
A0353900A Support raccord condenseur 2
WTC03940 Controleur de phase pf prem 3
B0181800A Condensateur 60 micro f alu 3
R0674000 Sonde température st1. st3. st4. st5 4
R0815000 Coffret électrique équipé 5
R0811600 Condensateurs ventil 2x z400 6
R0811900 Kit led complet z400 7
R0812000 Kit cable chauffant z400 8
R0812300 Condenseur titane 9
R0813000 Compresseur z400iq md9 10
R0813400 Evaporator z400 md8/td8/md9/td 11
R0813600 Top with fixture kit z400 md8/ 12
R0814100 Front panel aluminium grey + f 13
R0861400 Front panel comp.z400 large-s 13
R0814200 Front panel brown grey + fixtu 13
R0814300 Kit fixation panneau frontal (6x clot/ecrou/vis) 14
R0814400 Porte technique lateral z400 15
R0814700 Panneau techniq z400iq md8/td8 16
R0814900 Base with fixture kit z400 md8 17
B0245900 Contacteur eden 32a 18
R0815700 Varistance z400iq 19
R0817500 Convoyeur d’air partie supérieure 20
R0817600 Convoyeur d’air partie inférieure 21
R0817800 Clapet ihm z400 23
R0841000 Support moteur ventilateur 24
R0818600 Trappe arrière 25
R0818700 Bornier de connexion des options 26
R0818800 Cable carte principal z400 27
R0818900 Cable ihm z400 28
R0819000 Racc long 3puits av piquage 29
R0819100 Racc long 3puits ss piquage 30
R0819200 Porte technique ar z400 31
R0819300 Ecrous plastique 32
R0819600 Kit visserie pour unité complète 33
R0820200 Panneau latéral gauche 34
R0827600 Sonde st2 z400 35
R0840000 Housse hivernage 38
R0840900 Bornier z400iq md8/td8/md9/td9 39
R0811800 Kit interface complet z400 40
R0841100 Kit interface wifi z400 40
R0848600 Bobine detendeur ukv z400iq 41
R0849900 Condensateur ventilateur (15uf) 42
R0854200 Carte a1 z400 iq 43
R0811700 Carte a1 z400 md4 43
R0855200 Bouteille anti-coup-de-liquide 44
W20RDU Jeu de 2 raccords demi union +joint 45
WTC02971 Coude plast. cannele condensat 46
WTC03783 Moteur ventilateur 47
WTC03784 Helice 4 pales 48
WTC03815 Pressostat bp 49
WTC03816 Pressostat hp 50
WTC03836 Bobine v.4 voies eden d pfprem 51
R0817000 Housse compresseur 52
WTC03943 Inter. de debit pf prem 53
R0815800 Vanne 4 voies 54
WTC03991 Resistance 55w l500 prem deg 55
WTC03994 Detendeur uvk pfprem 13 et 15 56
R0856600 Smart start z400 57
R0890200 Kit reparation fuite condenseu x


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Pompe à chaleur Zodiac Z400 iQ R410A (MD9) (04-2021)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
plot anti vibratile Zodiac A0261100A
1 page 1 Plot anti vibratile
Code article PEX: 493335
Zodiac
Réf fabricant: A0261100A
± 6 jours ouvrés
22,94 € TTC
support raccord condenseur Zodiac A0353900A
2 page 1 Support raccord condenseur
Code article PEX: 493337
Zodiac
Réf fabricant: A0353900A
± 6 jours ouvrés
3,48 € TTC
controleur de phase pf prem Zodiac WTC03940
3 page 1 Controleur de phase pf prem
Code article PEX: 358762
Zodiac
Réf fabricant: WTC03940
en stock
133,88 € TTC
condensateur 60 micro f alu Zodiac B0181800A
3 page 1 Condensateur 60 micro f alu
Code article PEX: 357073
Zodiac
Réf fabricant: B0181800A
± 6 jours ouvrés
93,80 € TTC
4 page 1 Sonde température st1. st3. st4. st5

Zodiac
Réf fabricant: R0674000
avec délai
sur devis
5 page 1 Coffret électrique équipé

Zodiac
Réf fabricant: R0815000
avec délai
sur devis
Condensateurs ventil 2x z400 Zodiac R0811600
6 page 1 Condensateurs ventil 2x z400
Code article PEX: 715501
Zodiac
Réf fabricant: R0811600
± 6 jours ouvrés
41,64 € TTC
Kit led complet z400 Zodiac R0811900
7 page 1 Kit led complet z400
Code article PEX: 715504
Zodiac
Réf fabricant: R0811900
± 6 jours ouvrés
48,37 € TTC
Kit cable chauffant z400 Zodiac R0812000
8 page 1 Kit cable chauffant z400
Code article PEX: 715505
Zodiac
Réf fabricant: R0812000
± 6 jours ouvrés
68,90 € TTC
9 page 1 Condenseur titane

Zodiac
Réf fabricant: R0812300
avec délai
sur devis
Compresseur z400iq md9 Zodiac R0813000
10 page 1 Compresseur z400iq md9
Code article PEX: 715510
Zodiac
Réf fabricant: R0813000
± 6 jours ouvrés
2 233,08 € TTC
Evaporator z400 md8/td8/md9/td Zodiac R0813400
11 page 1 Evaporator z400 md8/td8/md9/td
Code article PEX: 715512
Zodiac
Réf fabricant: R0813400
± 6 jours ouvrés
3 191,45 € TTC
Top with fixture kit z400 md8/ Zodiac R0813600
12 page 1 Top with fixture kit z400 md8/
Code article PEX: 715514
Zodiac
Réf fabricant: R0813600
± 6 jours ouvrés
272,60 € TTC
Front panel aluminium grey + f Zodiac R0814100
13 page 1 Front panel aluminium grey + f
Code article PEX: 715518
Zodiac
Réf fabricant: R0814100
± 6 jours ouvrés
494,65 € TTC
Front panel comp.z400 large-s Zodiac R0861400
13 page 1 Front panel comp.z400 large-s
Code article PEX: 715672
Zodiac
Réf fabricant: R0861400
± 6 jours ouvrés
754,79 € TTC
Front panel brown grey + fixtu Zodiac R0814200
13 page 1 Front panel brown grey + fixtu
Code article PEX: 715519
Zodiac
Réf fabricant: R0814200
± 6 jours ouvrés
511,31 € TTC
14 page 1 Kit fixation panneau frontal (6x clot/ecrou/vis)

Zodiac
Réf fabricant: R0814300
avec délai
sur devis
Porte technique lateral z400 Zodiac R0814400
15 page 1 Porte technique lateral z400
Code article PEX: 715520
Zodiac
Réf fabricant: R0814400
± 6 jours ouvrés
36,13 € TTC
Panneau techniq z400iq md8/td8 Zodiac R0814700
16 page 1 Panneau techniq z400iq md8/td8
Code article PEX: 715522
Zodiac
Réf fabricant: R0814700
± 6 jours ouvrés
371,27 € TTC
Base with fixture kit z400 md8 Zodiac R0814900
17 page 1 Base with fixture kit z400 md8
Code article PEX: 715524
Zodiac
Réf fabricant: R0814900
± 6 jours ouvrés
366,56 € TTC
Contacteur eden 32a Zodiac B0245900
18 page 1 Contacteur eden 32a
Code article PEX: 715298
Zodiac
Réf fabricant: B0245900
± 6 jours ouvrés
270,47 € TTC
Varistance z400iq Zodiac R0815700
19 page 1 Varistance z400iq
Code article PEX: 715527
Zodiac
Réf fabricant: R0815700
± 6 jours ouvrés
9,47 € TTC
20 page 1 Convoyeur d’air partie supérieure

Zodiac
Réf fabricant: R0817500
avec délai
sur devis
21 page 1 Convoyeur d’air partie inférieure

Zodiac
Réf fabricant: R0817600
avec délai
sur devis
Clapet ihm z400 Zodiac R0817800
23 page 1 Clapet ihm z400
Code article PEX: 715528
Zodiac
Réf fabricant: R0817800
± 6 jours ouvrés
34,40 € TTC
24 page 1 Support moteur ventilateur

Zodiac
Réf fabricant: R0841000
avec délai
sur devis
25 page 1 Trappe arrière

Zodiac
Réf fabricant: R0818600
avec délai
sur devis
26 page 1 Bornier de connexion des options

Zodiac
Réf fabricant: R0818700
avec délai
sur devis
Cable carte principal z400 Zodiac R0818800
27 page 1 Cable carte principal z400
Code article PEX: 715529
Zodiac
Réf fabricant: R0818800
± 6 jours ouvrés
20,44 € TTC
Cable ihm z400 Zodiac R0818900
28 page 1 Cable ihm z400
Code article PEX: 715530
Zodiac
Réf fabricant: R0818900
± 6 jours ouvrés
17,24 € TTC
Raccord condenseur avec piquage Zodiac R0819000
29 page 1 Raccord condenseur avec piquage
Code article PEX: 724477
Zodiac
Réf fabricant: R0819000
± 6 jours ouvrés
10,49 € TTC
Kit raccord condenseur sans piquage Zodiac R0819100
30 page 1 Kit raccord condenseur sans piquage
Code article PEX: 724476
Zodiac
Réf fabricant: R0819100
± 6 jours ouvrés
15,97 € TTC
Porte technique ar z400 Zodiac R0819200
31 page 1 Porte technique ar z400
Code article PEX: 715533
Zodiac
Réf fabricant: R0819200
± 6 jours ouvrés
92,21 € TTC
32 page 1 Ecrous plastique

Zodiac
Réf fabricant: R0819300
avec délai
sur devis
33 page 1 Kit visserie pour unité complète

Zodiac
Réf fabricant: R0819600
avec délai
sur devis
34 page 1 Panneau latéral gauche

Zodiac
Réf fabricant: R0820200
avec délai
sur devis
Sonde st2 z400 Zodiac R0827600
35 page 1 Sonde st2 z400
Code article PEX: 715571
Zodiac
Réf fabricant: R0827600
± 6 jours ouvrés
22,93 € TTC
38 page 1 Housse hivernage

Zodiac
Réf fabricant: R0840000
avec délai
sur devis
Bornier z400iq md8/td8/md9/td9 Zodiac R0840900
39 page 1 Bornier z400iq md8/td8/md9/td9
Code article PEX: 715651
Zodiac
Réf fabricant: R0840900
± 6 jours ouvrés
129,74 € TTC
Kit interface complet z400 Zodiac R0811800
40 page 1 Kit interface complet z400
Code article PEX: 715503
Zodiac
Réf fabricant: R0811800
± 6 jours ouvrés
308,39 € TTC
Kit interface wifi z400 Zodiac R0841100
40 page 1 Kit interface wifi z400
Code article PEX: 715652
Zodiac
Réf fabricant: R0841100
± 6 jours ouvrés
580,96 € TTC
Bobine detendeur ukv z400iq Zodiac R0848600
41 page 1 Bobine detendeur ukv z400iq
Code article PEX: 715656
Zodiac
Réf fabricant: R0848600
± 6 jours ouvrés
72,46 € TTC
42 page 1 Condensateur ventilateur (15uf)

Zodiac
Réf fabricant: R0849900
avec délai
sur devis
Carte a1 z400 iq Zodiac R0854200
43 page 1 Carte a1 z400 iq
Code article PEX: 715662
Zodiac
Réf fabricant: R0854200
± 6 jours ouvrés
744,18 € TTC
Carte a1 z400 md4 Zodiac R0811700
43 page 1 Carte a1 z400 md4
Code article PEX: 715502
Zodiac
Réf fabricant: R0811700
± 6 jours ouvrés
597,96 € TTC
44 page 1 Bouteille anti-coup-de-liquide

Zodiac
Réf fabricant: R0855200
avec délai
sur devis
Jeu de 2 raccords demi union Zodiac W20RDU
45 page 1 Jeu de 2 raccords demi union
Code article PEX: 732550
Zodiac
Réf fabricant: W20RDU
± 6 jours ouvrés
45,62 € TTC
coude plast. cannele condensat Zodiac WTC02971
46 page 1 Coude plast. cannele condensat
Code article PEX: 495449
Zodiac
Réf fabricant: WTC02971
± 6 jours ouvrés
21,66 € TTC
moteur ventilateur Zodiac WTC03783
47 page 1 Moteur ventilateur
Code article PEX: 358562
Zodiac
Réf fabricant: WTC03783
en stock
423,71 € TTC
helice 4 pales Zodiac WTC03784
48 page 1 Helice 4 pales
Code article PEX: 358570
Zodiac
Réf fabricant: WTC03784
en stock
128,22 € TTC
pressostat bp Zodiac WTC03815
49 page 1 Pressostat bp
Code article PEX: 358612
Zodiac
Réf fabricant: WTC03815
± 6 jours ouvrés
87,98 € TTC
pressostat hp Zodiac WTC03816
50 page 1 Pressostat hp
Code article PEX: 358619
Zodiac
Réf fabricant: WTC03816
± 6 jours ouvrés
87,41 € TTC
bobine v.4 voies eden d pfprem Zodiac WTC03836
51 page 1 Bobine v.4 voies eden d pfprem
Code article PEX: 358667
Zodiac
Réf fabricant: WTC03836
± 6 jours ouvrés
109,19 € TTC
52 page 1 Housse compresseur

Zodiac
Réf fabricant: R0817000
avec délai
sur devis
inter. de debit pf prem Zodiac WTC03943
53 page 1 Inter. de debit pf prem
Code article PEX: 358787
Zodiac
Réf fabricant: WTC03943
± 6 jours ouvrés
296,59 € TTC
54 page 1 Vanne 4 voies

Zodiac
Réf fabricant: R0815800
avec délai
sur devis
resistance 55w l500 prem deg Zodiac WTC03991
55 page 1 Resistance 55w l500 prem deg
Code article PEX: 495615
Zodiac
Réf fabricant: WTC03991
± 6 jours ouvrés
75,19 € TTC
detendeur uvk pfprem 13 et 15 Zodiac WTC03994
56 page 1 Detendeur uvk pfprem 13 et 15
Code article PEX: 495618
Zodiac
Réf fabricant: WTC03994
± 6 jours ouvrés
386,05 € TTC
Smart start z400 Zodiac R0856600
57 page 1 Smart start z400
Code article PEX: 715666
Zodiac
Réf fabricant: R0856600
± 6 jours ouvrés
257,40 € TTC
Kit reparation fuite condenseu Zodiac R0890200
x page 1 Kit reparation fuite condenseu
Code article PEX: 715782
Zodiac
Réf fabricant: R0890200
± 6 jours ouvrés
29,50 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Zodiac Z400 iQ R410A (MD9) (04-2021) ainsi que des liens vers les articles Zodiac. En parcourant la page Zodiac, vous pourrez également trouver toutes les pièces Zodiac présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
