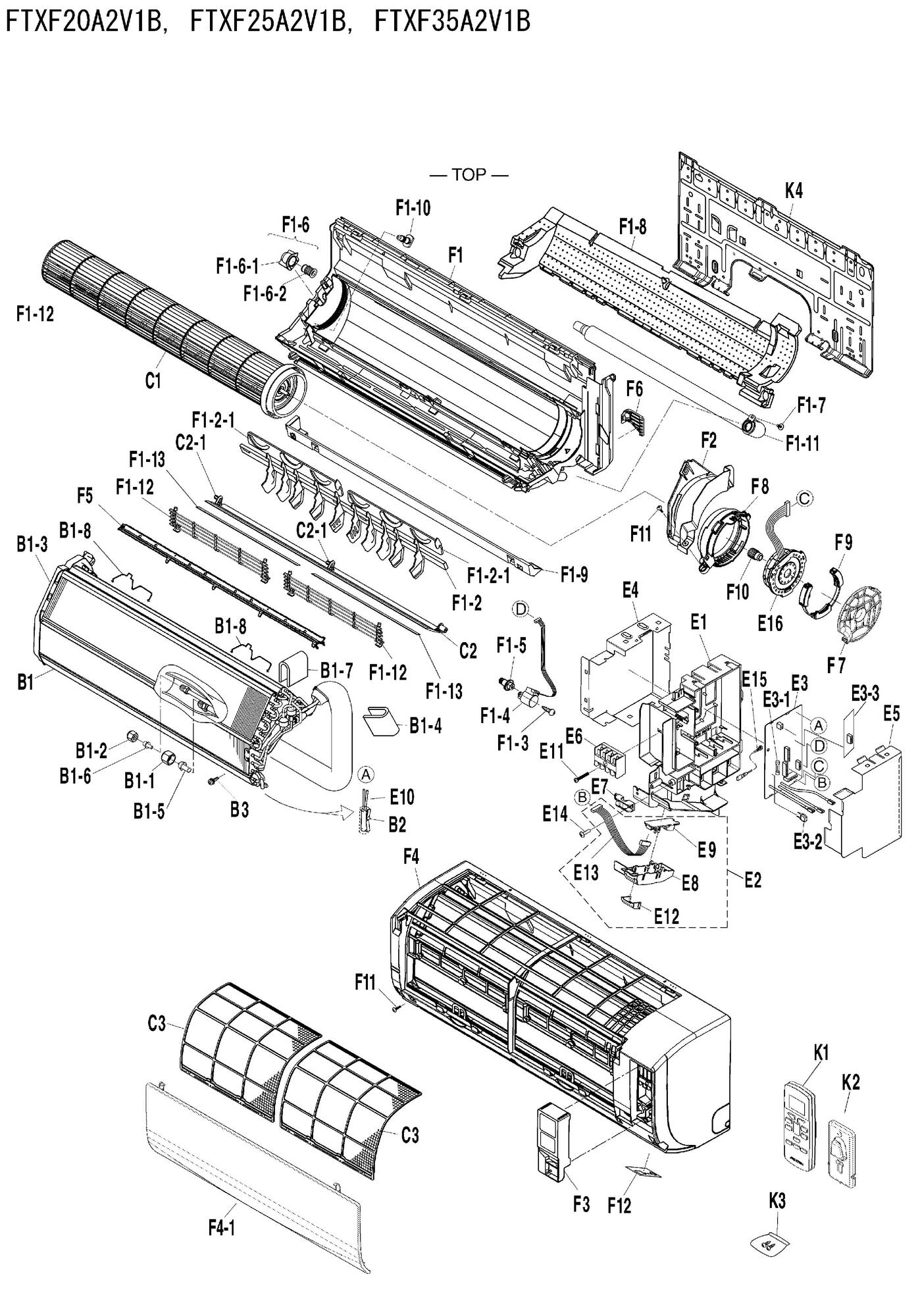

Unité interne Daikin FTXF35A2V1B
page 1
Pièces détachées Unité interne Daikin FTXF35A2V1B chez Pièces Express


Référence fabricant
Position Schéma
5039335 Ensemble d echangeur de chaleur B1
300987P Flare nut 3/8 B1-1
301452P Ecrou 1/4" 4sw01241-1 1/4 B1-2
5016233 Tole cote gauche 1p399023-1 B1-3
5016308 Mastic B1-4
5010695 Flare cap packing 3/8" B1-5
5010694 Flare cap packing 1/4" B1-6
5016528 Putty B1-7
380120J Clips blocage sonde r4610281-1 B2
5018274 Vis ftxa35b2v1bs /4p448735-12 M4x12 B3
5016237 Turbine de ventil. 4f032870-1 C1
5016238 Volet de balayage 3p395849-1 C2
5008272 Axe volet 4p294461-1 C2-1
7900093 Filtre a air 347 x 307 1p344735-1 347 X 307 C3
5016239 Switch box E1
2217121 Ensemble sonde 3e700017-2 L=300 E10
174888J Vis ha4114-04-25 M4x25 E11
5016245 Cover/ operation sign (infrared) E12
2218720 Harnais 4p342484-1 E13
121650J Vis m4x16 ha41113-16 M4x16 E14
6024959 Earth wire E15
6024960 Moteur ventil mm6k11s20va 10p MM6K11S20VA 10P E16
5016240 Platine 3p400915-1 E2
5037729 Pcb assy ex13009-19s (d) E3
153875J Fusible 21533.15 3eb82016-1 2153.15MXP 250V 3.15A E3-1
113954J Varistance 3eb71012-1 470NR-14D-204 E3-2
5016241 Platine pcb3 - s21 a4p 3p166094-3 E3-3
5016242 Plaque protection 1p396007-1 E4
5016243 Plaque protection (2) 1p396771-1 E5
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 HP-T3032A-1-L3P E6
0812847 Fixation cable E7
5016244 Cover/ indication lamp E8
5017542 Platine ex592 3p185701-5 E9
5016246 Socle complet 1p397353-1 F1
066228J Bouchon bac a condensat 3pb34652-1 F1-10
5012608 Tube d evacuation 3p266403-1 F1-11
5016254 Ens. grille proection ventil 3p397038-1 F1-12
5016255 Sealing material (bottom frame) F1-13
5016247 Volets verticaux 3p396878-1 F1-2
5016248 Grille de refoulement verticale 1p396855 F1-2-1
5011480 Vis taraud. tete panneau ha4114-04-10 M4x10 F1-3
5016545 Moteur 12v dc 3s470001-5 20BYJ46-514 F1-4
5016249 Arbre ventilation 3p396892-1_c F1-5
5021827 Roulement 4p507508-2 F1-6
5020698 Pallier avec protection 4p507504-1 F1-6-1
156867J Palier 4p102621-2 F1-6-2
170429J Vis de fixation 4sb00088-12 M4x12 F1-7
5016252 Thermal insulation (rear) F1-8
5016253 Isolation termique avant 3p396825-1 F1-9
2341365 Pallier de ventilation 4p102621-4 F10
121650J Vis m4x16 ha41113-16 M4x16 F11
5020205 Etiquette fonctionnement 3p426928-1 F12
5016256 Plaque laterale (droite) F2
5016261 Couvercle service 3p397172-1 F3
5021088 Front grille assy F4
5021089 H_panneau avant 3p516797-1 F4-1
5016262 Sealing plate F5
5016263 Piping fixture F6
5016264 Couvercle moteur 2p396751-1 F7
5016265 Couvercle moteur 3p396572-1 F8
6023946 Emballage 3p344837-1 F9
6025239 Remote controller assy ARC480A11 K1
7900110 Support telecommande 2p207994-2 K2
5012434 Kit vis 3sb73031-39 K3
5016266 Tole montage unite mural 1p397268-1 K4
5012613 Couvercle de produit 4p352323-1 K5
5016267 Cushion (eps) l K6
5016268 Cushion (eps) r K7
5016269 Packing case K8


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXF35A2V1B



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Ensemble d echangeur de chaleur Daikin 5039335
B1 page 1 Ensemble d echangeur de chaleur
Code article PEX: 744797
Daikin
Réf fabricant: 5039335
± 3 jours ouvrés
182,54 € TTC
B1-1 page 1 Flare nut

Daikin
Réf fabricant: 300987P
avec délai
sur devis
Ecrou 1/4" 4sw01241-1 Daikin 301452P
B1-2 page 1 Ecrou 1/4" 4sw01241-1
Code article PEX: 446558
Daikin
Réf fabricant: 301452P
± 3 jours ouvrés
12,05 € TTC
Tole cote gauche 1p399023-1 Daikin 5016233
B1-3 page 1 Tole cote gauche 1p399023-1
Code article PEX: 681480
Daikin
Réf fabricant: 5016233
± 3 jours ouvrés
9,98 € TTC
Mastic Daikin 5016308
B1-4 page 1 Mastic
Code article PEX: 744445
Daikin
Réf fabricant: 5016308
± 3 jours ouvrés
1,82 € TTC
B1-5 page 1 Flare cap packing

Daikin
Réf fabricant: 5010695
avec délai
sur devis
B1-6 page 1 Flare cap packing

Daikin
Réf fabricant: 5010694
avec délai
sur devis
B1-7 page 1 Putty

Daikin
Réf fabricant: 5016528
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Vis ftxa35b2v1bs /4p448735-12 Daikin 5018274
B3 page 1 Vis ftxa35b2v1bs /4p448735-12
Code article PEX: 681708
Daikin
Réf fabricant: 5018274
± 3 jours ouvrés
0,62 € TTC
Turbine de ventil. 4f032870-1 Daikin 5016237
C1 page 1 Turbine de ventil. 4f032870-1
Code article PEX: 455347
Daikin
Réf fabricant: 5016237
± 3 jours ouvrés
49,56 € TTC
Volet de balayage 3p395849-1 Daikin 5016238
C2 page 1 Volet de balayage 3p395849-1
Code article PEX: 455348
Daikin
Réf fabricant: 5016238
± 3 jours ouvrés
14,38 € TTC
Axe volet 4p294461-1 Daikin 5008272
C2-1 page 1 Axe volet 4p294461-1
Code article PEX: 452188
Daikin
Réf fabricant: 5008272
en stock
0,62 € TTC
Filtre a air 347 x 307 1p344735-1 Daikin 7900093
C3 page 1 Filtre a air 347 x 307 1p344735-1
Code article PEX: 458412
Daikin
Réf fabricant: 7900093

obsolète

E1 page 1 Switch box

Daikin
Réf fabricant: 5016239
avec délai
sur devis
Ensemble sonde 3e700017-2 Daikin 2217121
E10 page 1 Ensemble sonde 3e700017-2
Code article PEX: 445019
Daikin
Réf fabricant: 2217121
± 3 jours ouvrés
15,12 € TTC
Vis ha4114-04-25 Daikin 174888J
E11 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
1,67 € TTC
E12 page 1 Cover/ operation sign (infrared)

Daikin
Réf fabricant: 5016245
avec délai
sur devis
Harnais 4p342484-1 Daikin 2218720
E13 page 1 Harnais 4p342484-1
Code article PEX: 445026
Daikin
Réf fabricant: 2218720
± 3 jours ouvrés
111,00 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
E14 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Earth wire Daikin 6024959
E15 page 1 Earth wire
Code article PEX: 686842
Daikin
Réf fabricant: 6024959
± 3 jours ouvrés
13,91 € TTC
Moteur ventil mm6k11s20va 10p Daikin 6024960
E16 page 1 Moteur ventil mm6k11s20va 10p
Code article PEX: 457434
Daikin
Réf fabricant: 6024960
± 3 jours ouvrés
114,90 € TTC
Platine 3p400915-1 Daikin 5016240
E2 page 1 Platine 3p400915-1
Code article PEX: 455349
Daikin
Réf fabricant: 5016240
± 3 jours ouvrés
33,25 € TTC
Pcb assy ex13009-19s (d) Daikin 5037729
E3 page 1 Pcb assy ex13009-19s (d)
Code article PEX: 684186
Daikin
Réf fabricant: 5037729
± 3 jours ouvrés
78,35 € TTC
Fusible 21533.15 3eb82016-1 Daikin 153875J
E3-1 page 1 Fusible 21533.15 3eb82016-1
Code article PEX: 440936
Daikin
Réf fabricant: 153875J
± 3 jours ouvrés
5,86 € TTC
Varistance 3eb71012-1 Daikin 113954J
E3-2 page 1 Varistance 3eb71012-1
Code article PEX: 438212
Daikin
Réf fabricant: 113954J
± 3 jours ouvrés
4,58 € TTC
Platine pcb3 - s21 a4p 3p166094-3 Daikin 5016241
E3-3 page 1 Platine pcb3 - s21 a4p 3p166094-3
Code article PEX: 455351
Daikin
Réf fabricant: 5016241
± 3 jours ouvrés
75,71 € TTC
Plaque protection 1p396007-1 Daikin 5016242
E4 page 1 Plaque protection 1p396007-1
Code article PEX: 455352
Daikin
Réf fabricant: 5016242
± 3 jours ouvrés
5,59 € TTC
Plaque protection (2) 1p396771-1 Daikin 5016243
E5 page 1 Plaque protection (2) 1p396771-1
Code article PEX: 681481
Daikin
Réf fabricant: 5016243
± 3 jours ouvrés
4,39 € TTC
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 Daikin 1724688
E6 page 1 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
Code article PEX: 442283
Daikin
Réf fabricant: 1724688
± 3 jours ouvrés
11,95 € TTC
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E8 page 1 Cover/ indication lamp

Daikin
Réf fabricant: 5016244
avec délai
sur devis
Platine ex592 3p185701-5 Daikin 5017542
E9 page 1 Platine ex592 3p185701-5
Code article PEX: 455865
Daikin
Réf fabricant: 5017542
en stock
17,54 € TTC
Socle complet 1p397353-1 Daikin 5016246
F1 page 1 Socle complet 1p397353-1
Code article PEX: 681482
Daikin
Réf fabricant: 5016246
± 3 jours ouvrés
110,36 € TTC
Bouchon bac a condensat 3pb34652-1 Daikin 066228J
F1-10 page 1 Bouchon bac a condensat 3pb34652-1
Code article PEX: 435907
Daikin
Réf fabricant: 066228J
± 3 jours ouvrés
2,70 € TTC
Tube d evacuation 3p266403-1 Daikin 5012608
F1-11 page 1 Tube d evacuation 3p266403-1
Code article PEX: 453885
Daikin
Réf fabricant: 5012608
± 3 jours ouvrés
8,18 € TTC
Ens. grille proection ventil 3p397038-1 Daikin 5016254
F1-12 page 1 Ens. grille proection ventil 3p397038-1
Code article PEX: 455356
Daikin
Réf fabricant: 5016254
± 3 jours ouvrés
9,38 € TTC
F1-13 page 1 Sealing material (bottom frame)

Daikin
Réf fabricant: 5016255
avec délai
sur devis
Volets verticaux 3p396878-1 Daikin 5016247
F1-2 page 1 Volets verticaux 3p396878-1
Code article PEX: 681483
Daikin
Réf fabricant: 5016247
± 3 jours ouvrés
15,73 € TTC
Grille de refoulement verticale 1p396855 Daikin 5016248
F1-2-1 page 1 Grille de refoulement verticale 1p396855
Code article PEX: 681484
Daikin
Réf fabricant: 5016248
± 3 jours ouvrés
4,39 € TTC
Vis taraud. tete panneau ha4114-04-10 Daikin 5011480
F1-3 page 1 Vis taraud. tete panneau ha4114-04-10
Code article PEX: 681208
Daikin
Réf fabricant: 5011480
± 3 jours ouvrés
0,62 € TTC
Moteur 12v dc 3s470001-5 Daikin 5016545
F1-4 page 1 Moteur 12v dc 3s470001-5
Code article PEX: 455515
Daikin
Réf fabricant: 5016545
± 3 jours ouvrés
12,55 € TTC
Arbre ventilation 3p396892-1_c Daikin 5016249
F1-5 page 1 Arbre ventilation 3p396892-1_c
Code article PEX: 455353
Daikin
Réf fabricant: 5016249
± 3 jours ouvrés
0,62 € TTC
Roulement 4p507508-2 Daikin 5021827
F1-6 page 1 Roulement 4p507508-2
Code article PEX: 456811
Daikin
Réf fabricant: 5021827
± 3 jours ouvrés
6,22 € TTC
Pallier avec protection 4p507504-1 Daikin 5020698
F1-6-1 page 1 Pallier avec protection 4p507504-1
Code article PEX: 456599
Daikin
Réf fabricant: 5020698
± 3 jours ouvrés
3,19 € TTC
Palier 4p102621-2 Daikin 156867J
F1-6-2 page 1 Palier 4p102621-2
Code article PEX: 441059
Daikin
Réf fabricant: 156867J
en stock
3,98 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F1-7 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F1-8 page 1 Thermal insulation (rear)

Daikin
Réf fabricant: 5016252
avec délai
sur devis
Isolation termique avant 3p396825-1 Daikin 5016253
F1-9 page 1 Isolation termique avant 3p396825-1
Code article PEX: 455355
Daikin
Réf fabricant: 5016253
en stock
8,18 € TTC
Pallier de ventilation 4p102621-4 Daikin 2341365
F10 page 1 Pallier de ventilation 4p102621-4
Code article PEX: 445311
Daikin
Réf fabricant: 2341365
en stock
15,12 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
F11 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Etiquette fonctionnement 3p426928-1 Daikin 5020205
F12 page 1 Etiquette fonctionnement 3p426928-1
Code article PEX: 456475
Daikin
Réf fabricant: 5020205
± 3 jours ouvrés
4,85 € TTC
Plaque laterale (droite) Daikin 5016256
F2 page 1 Plaque laterale (droite)
Code article PEX: 455358
Daikin
Réf fabricant: 5016256
± 3 jours ouvrés
11,35 € TTC
Couvercle service 3p397172-1 Daikin 5016261
F3 page 1 Couvercle service 3p397172-1
Code article PEX: 681487
Daikin
Réf fabricant: 5016261
± 3 jours ouvrés
13,76 € TTC
F4 page 1 Front grille assy

Daikin
Réf fabricant: 5021088
avec délai
sur devis
H_panneau avant 3p516797-1 Daikin 5021089
F4-1 page 1 H_panneau avant 3p516797-1
Code article PEX: 456680
Daikin
Réf fabricant: 5021089
± 3 jours ouvrés
58,37 € TTC
Sealing plate Daikin 5016262
F5 page 1 Sealing plate
Code article PEX: 681488
Daikin
Réf fabricant: 5016262
± 3 jours ouvrés
8,18 € TTC
F6 page 1 Piping fixture

Daikin
Réf fabricant: 5016263
avec délai
sur devis
Couvercle moteur 2p396751-1 Daikin 5016264
F7 page 1 Couvercle moteur 2p396751-1
Code article PEX: 455362
Daikin
Réf fabricant: 5016264
± 3 jours ouvrés
4,85 € TTC
Couvercle moteur 3p396572-1 Daikin 5016265
F8 page 1 Couvercle moteur 3p396572-1
Code article PEX: 455363
Daikin
Réf fabricant: 5016265
± 3 jours ouvrés
9,58 € TTC
Emballage 3p344837-1 Daikin 6023946
F9 page 1 Emballage 3p344837-1
Code article PEX: 457394
Daikin
Réf fabricant: 6023946
± 3 jours ouvrés
13,91 € TTC
K1 page 1 Remote controller assy

Daikin
Réf fabricant: 6025239
avec délai
sur devis
Support telecommande 2p207994-2 Daikin 7900110
K2 page 1 Support telecommande 2p207994-2
Code article PEX: 458418
Daikin
Réf fabricant: 7900110
± 3 jours ouvrés
13,91 € TTC
Kit vis 3sb73031-39 Daikin 5012434
K3 page 1 Kit vis 3sb73031-39
Code article PEX: 453820
Daikin
Réf fabricant: 5012434
± 3 jours ouvrés
0,62 € TTC
Tole montage unite mural 1p397268-1 Daikin 5016266
K4 page 1 Tole montage unite mural 1p397268-1
Code article PEX: 455365
Daikin
Réf fabricant: 5016266
± 3 jours ouvrés
28,86 € TTC
Couvercle de produit 4p352323-1 Daikin 5012613
K5 page 1 Couvercle de produit 4p352323-1
Code article PEX: 681291
Daikin
Réf fabricant: 5012613
± 3 jours ouvrés
sur devis
K6 page 1 Cushion (eps) l

Daikin
Réf fabricant: 5016267
avec délai
sur devis
K7 page 1 Cushion (eps) r

Daikin
Réf fabricant: 5016268
avec délai
sur devis
K8 page 1 Packing case

Daikin
Réf fabricant: 5016269
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXF35A2V1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
