Unité interne Daikin FTXA25BV1H

page 1

Position

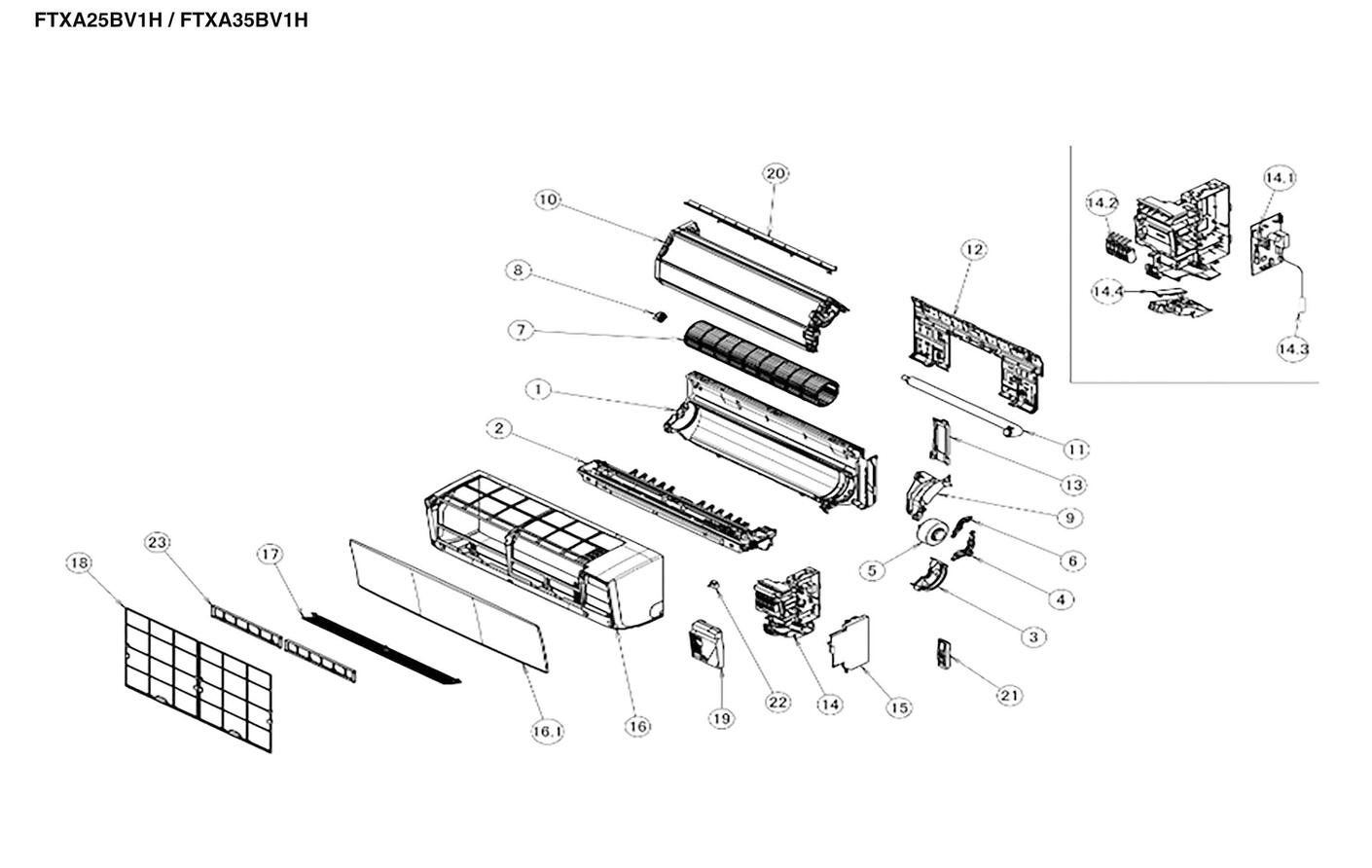

Schéma

4023378	Cadre inferieur assy 1P501973-1 E	1
2536032	Drain pan 1P502023-3 Q	2
4023892	Motor mounting plate 1 2P504539-1 B	3
4023893	Motor mounting plate 2 2P504547-1 B	4
4023373	Moteur ventilation 2p520008-1	5
4023894	Motor mounting plate 3 2P504548-1 B	6
4025980	2urbine de ventilation 3p528020-2 3P528020-2 C	7
4023895	Pallier ventilation 3p517587-1	8
4023896	Side panel (right) 1P502320-1 C	9
4025978	Heat exchanger assy 2P501797-3 E	10
4023897	Drain hose assy.	11
4023898	Plaque de montage	12
4023899	Piping fixture	13
2536043	Control box assy. 1P568708-5 C	14
2536044	Printed circuit board assy. (inv. dc) 2P553177-20 R	14-1
4023987	Wire harness assy. 3P568707-1 A	14-2
2536039	Terminal block	14-2-1
4023371	Sonde batterie 3p528595-1	14-3
4023955	Ir receiver board	14-4
4023900	Shiled plate (2)	15
4023988	Front grille assy. 1P553929-3 H	16
4026856	Front panel 3P545886-6 E	16-1
4023380	Volet de balayage 3p518105-1 3P518105-1 A	17
4023376	Air filtre	18
4023426	Service cover assy. 3P502115-1 E	19
2530605	Sealing plate (top)	20
4023916	Remote controller 3P537588-4 A	21
4023374	Moteur balayage 3p519613-1 3P519613-1 A	22
4025179	Air filter assy(pack) 3P547877-1 B	23
4025477	Stepping motor (vertical) 3P519617-1 A	24

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Daikin FTXA25BV1H


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

1 page 1

Cadre inferieur assy

Code article PEX: 744318

Daikin

Réf fabricant: 4023378

± 3 jours ouvrés

86,35 € TTC

2 page 1

Drain pan

Daikin

Réf fabricant: 2536032

avec délai

sur devis

3 page 1

Motor mounting plate 1

Daikin

Réf fabricant: 4023892

avec délai

sur devis

4 page 1

Motor mounting plate 2

Daikin

Réf fabricant: 4023893

avec délai

sur devis

5 page 1

Moteur ventilation 2p520008-1

Code article PEX: 680722

Daikin

Réf fabricant: 4023373

± 3 jours ouvrés

200,38 € TTC

6 page 1

Motor mounting plate 3

Daikin

Réf fabricant: 4023894

avec délai

sur devis

7 page 1

2urbine de ventilation 3p528020-2

Code article PEX: 680841

Daikin

Réf fabricant: 4025980

± 3 jours ouvrés

67,54 € TTC

8 page 1

Pallier ventilation 3p517587-1

Code article PEX: 680775

Daikin

Réf fabricant: 4023895

± 3 jours ouvrés

13,45 € TTC

9 page 1

Side panel (right)

Daikin

Réf fabricant: 4023896

avec délai

sur devis

10 page 1

Heat exchanger assy

Code article PEX: 680840

Daikin

Réf fabricant: 4025978

± 3 jours ouvrés

337,03 € TTC

11 page 1

Drain hose assy.

Daikin

Réf fabricant: 4023897

avec délai

sur devis

12 page 1

Plaque de montage

Code article PEX: 680776

Daikin

Réf fabricant: 4023898

± 3 jours ouvrés

39,44 € TTC

13 page 1

Piping fixture

Daikin

Réf fabricant: 4023899

avec délai

sur devis

14 page 1

Control box assy.

Daikin

Réf fabricant: 2536043

avec délai

sur devis

14-1 page 1

Printed circuit board assy. (inv. dc)

Daikin

Réf fabricant: 2536044

avec délai

sur devis

14-2 page 1

Wire harness assy.

Daikin

Réf fabricant: 4023987

avec délai

sur devis

14-2-1 page 1

Terminal block

Daikin

Réf fabricant: 2536039

avec délai

sur devis

14-3 page 1

Sonde batterie 3p528595-1

Code article PEX: 680720

Daikin

Réf fabricant: 4023371

± 3 jours ouvrés

45,10 € TTC

14-4 page 1

Ir receiver board

Daikin

Réf fabricant: 4023955

avec délai

sur devis

15 page 1

Shiled plate (2)

Daikin

Réf fabricant: 4023900

avec délai

sur devis

16 page 1

Front grille assy.

Daikin

Réf fabricant: 4023988

avec délai

sur devis

16-1 page 1

Front panel

Daikin

Réf fabricant: 4026856

avec délai

sur devis

17 page 1

Volet de balayage 3p518105-1

Code article PEX: 680727

Daikin

Réf fabricant: 4023380

± 3 jours ouvrés

27,52 € TTC

18 page 1

Air filtre

Code article PEX: 680725

Daikin

Réf fabricant: 4023376

± 3 jours ouvrés

27,52 € TTC

19 page 1

Service cover assy.

Daikin

Réf fabricant: 4023426

avec délai

sur devis

20 page 1

Sealing plate (top)

Code article PEX: 680106

Daikin

Réf fabricant: 2530605

± 3 jours ouvrés

14,98 € TTC

21 page 1

Remote controller

Daikin

Réf fabricant: 4023916

avec délai

sur devis

22 page 1

Moteur balayage 3p519613-1

Code article PEX: 680723

Daikin

Réf fabricant: 4023374

± 3 jours ouvrés

35,08 € TTC

23 page 1

Air filter assy(pack)

Code article PEX: 680813

Daikin

Réf fabricant: 4025179

± 3 jours ouvrés

62,77 € TTC

24 page 1

Stepping motor (vertical)

Daikin

Réf fabricant: 4025477

avec délai

sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXA25BV1H ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
