Unité interne Daikin FTXM20YVMA
page 1
Pièces détachées Unité interne Daikin FTXM20YVMA chez Pièces Express


Référence fabricant

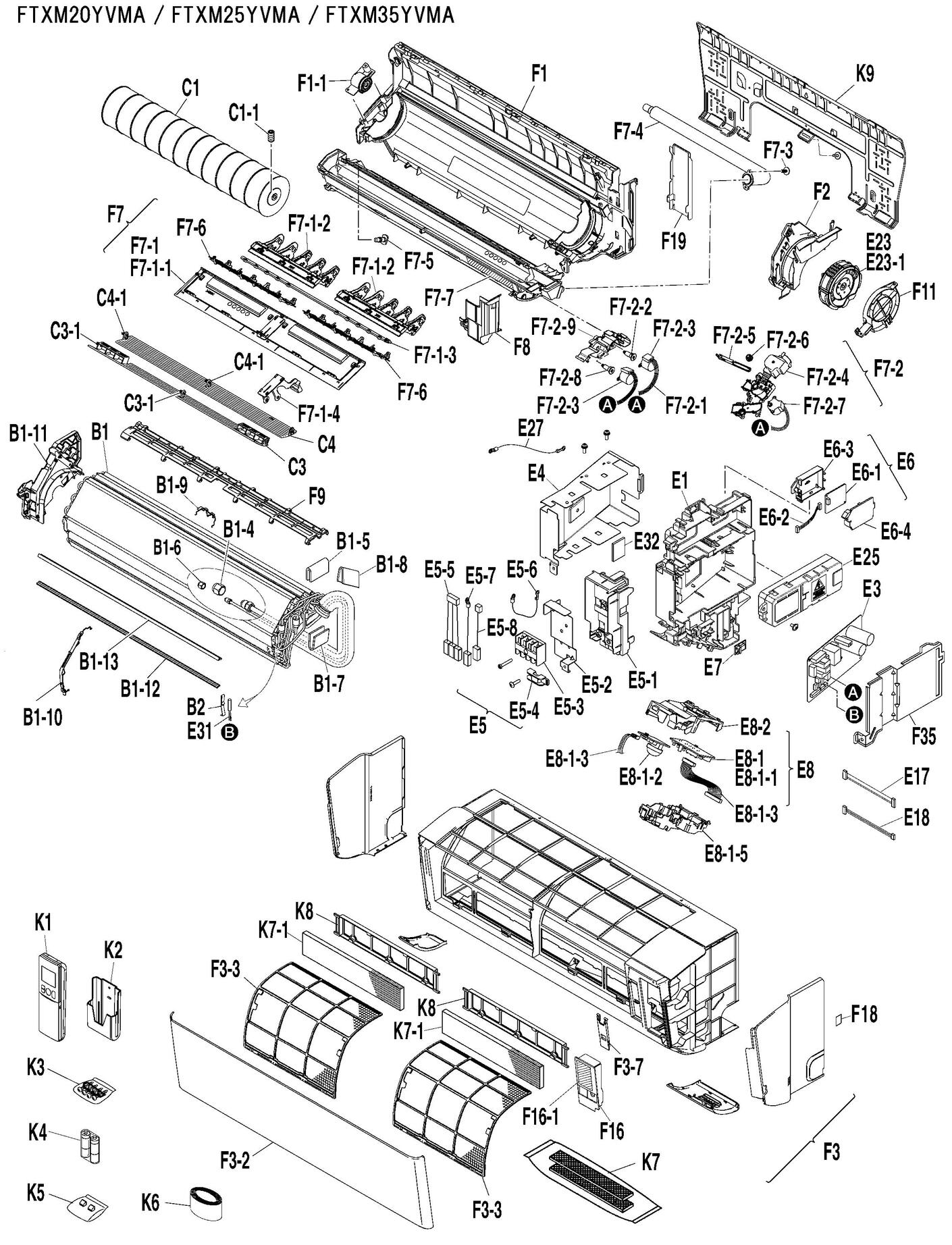

Position Schéma
2556379 Heat exchanger assy. B1
2535224 Wire spring assy. (8 stage) B1-10
2535222 Side panel (left) B1-11
2554218 Sealing plate (heat exchanger) B1-12
2554219 Sealing plate (h/e bending) B1-13
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B1-4
2553674 Putty B1-5
5012634 Flare nut FNSF2 U7/16 D6.4CUT B1-6
146779J Plaque isolation phonique 4p088684-25 80X 50 T3 B1-7
1444571 Putty 25X 80 T3 B1-8
2535223 Wire spring assy. (4 stage) B1-9
380120J Clips blocage sonde r4610281-1 B2
2490173 Cross flow fan assy. QCL1261M C1
051605J Vis ft45gv1b M4X 6 C1-1
2550876 Disch. grille hor. blade (main) C3
1840922 Axe fixation volet de balayage C3-1
2550877 Disch. grille hor. blade (sub) C4
1840922 Axe fixation volet de balayage C4-1
2543200 Switch box E1
2543208 Wire harness (streamer) (A1P) - STREAMER E17
2543209 Wire harness (sensor) (A1P) - (A5P) E18
2533891 Fan motor assy. DFH03B1VA E23
2490609 Rubber grommet E23-1
2536597 Streamer assy. E25
2553676 Earth wire E27
2557456 Printed circuit board assy. E3
2542176 Thermistor assy. (A1P)X501A E31
2444389 Insulation sheet (radiation) E32
2543201 Shield plate (1) E4
2556171 Mounting plate (terminal strip) assy. E5
2535267 Mounting plate (terminal strip) E5-1
2535268 Shield plate (terminal rear) E5-2
2531967 Terminal strip 4P E5-3
0812847 Fixation cable E5-4
2543203 Wire harness (for power source) E5-5
2553675 Earth wire E5-6
2535230 Earth wire (terminal strip) E5-7
2543204 Earth wire E5-8
2557946 El. compo. assy. (wlan adapter) E6
2536594 Finished products assy. (wlan module) E6-1
2557947 Wire harness (wire less lan adaptor) E6-2
2535234 Wireless lan pcb box E6-3
2535235 Wireless lan pcb cover E6-4
2546573 Sonde humidite HSHCAL105A E7
2543205 Indication lamp cover assy. E8
2543206 Indication lamp cover display assy. E8-1
2530196 Printed circuit board assy. EX19033-1 E8-1-1
2533895 Printed circuit board assy. E8-1-2
2543207 Wire harness (indication lamp) E8-1-3
2535236 Indication lamp cover E8-1-5
2535269 Indication lamp cover base E8-2
2543210 Bottom frame assy. F1
2535239 Fan bearing vibration absorber F1-1
2535258 Motor cover (cap) F11
2536613 Service cover F16
2536604 Caution label F16-1
2534033 Product liability caution label F18
2535261 Piping fixture F19
2535259 Side panel (right) assy. F2
2550874 Front grille assy. F3
2550875 Panel assy. F3-2
2542186 Air filter F3-3
2535256 Support plate F3-7
2543220 Shield plate (2) assy. F35
2556173 Drain pan assy. F7
2554221 Air outlet (stabilizer) assy. F7-1
2554222 Drain pan F7-1-1
2534860 Discharge grille vert. blade F7-1-2
2543216 Connecting rod (v-blade) F7-1-3
2535242 Drain pan arm F7-1-4
2556174 Gear case assy. F7-2
2543218 Wire harness assy. (s/m) F7-2-1
2535248 Shaft (h_blade) F7-2-2
151065J Moteur balayage msbpc20d11 3sb40585-1 MSBPC20D11 F7-2-3
2557949 Gear case cover (v-blade) F7-2-4
2535250 Gear (lack) F7-2-5
2535247 Gear (motor) F7-2-6
151065J Moteur balayage msbpc20d11 3sb40585-1 MSBPC20D11 F7-2-7
2553679 Shaft (h_blade) F7-2-8
2557948 Gear case (h_blade) F7-2-9
170429J Vis de fixation 4sb00088-12 M4X 12 F7-3
2556380 Drain hose F7-4
6028456 Drain plug F7-5
2554223 Fan guard assy. F7-6
2553680 Caution label F7-7
2535262 Drip proof plate F8
2554224 Sealing plate (top) F9
2538342 Remote controller assy. ARC466A78 K1
5004122 Support telecommande 2p256952-1 K2
4020169 Screw set K3
2539271 Battery kit ALKALINE DRY BATTERY LR03 K4
2535265 Accessory set (screw cover) K5
081957J Heat insulation tape W70X L3000x D35 K6
4026688 Air filter assy. K7
4026915 Filter deodorizing filter (enzyme blue) T=5 K7-1
1597259 Cadre filtre antistatique K8
2543222 Installation plate letter K9
