Unité interne Ciat TWIST 24 42HY24VSC

page 1

Position

Schéma

12123000000805 - Volute superieure	2
12100103000586 - Ventilateur centrifuge	3
12123000000806 - Volute inferieure	4
12222500000253 - Bride moteur	5
12223000000537 - Fixation moteur	6
12222500000255 - Bride moteur	7
11002015002521 - Moteur dc brushless	8
15823000002685 - Batterie evaporateur	9
11201007000136 - Kit capteur de temp pour tuyau	9.1
12823000000130 - Bac a condensats	12
17223000A04138 - Boitier electrique complet	13
17122000A27650 - Carte inverter	13.11
17122000030428 - Carte inverter	13.11
11201007000283 - Capteur de temperature ambiante	13.6
17123000003054 - Carte de commande principale	13.7
17123000A02023 - Carte principale	13.7
12223000006641 - Couvercle boitier electronique	14
17223000000003 - Boitier afficheur	16
17317000A42146 - Thermostat=17317000a50409	17
12623000000003 - Tuyau d evacuation	35
17400802000021 - Pompe a condensats	36
12123000000982 - Filtre	46
12223000008109 - Cadre filtre	66
7511631 - Commande centralisee filaire	D

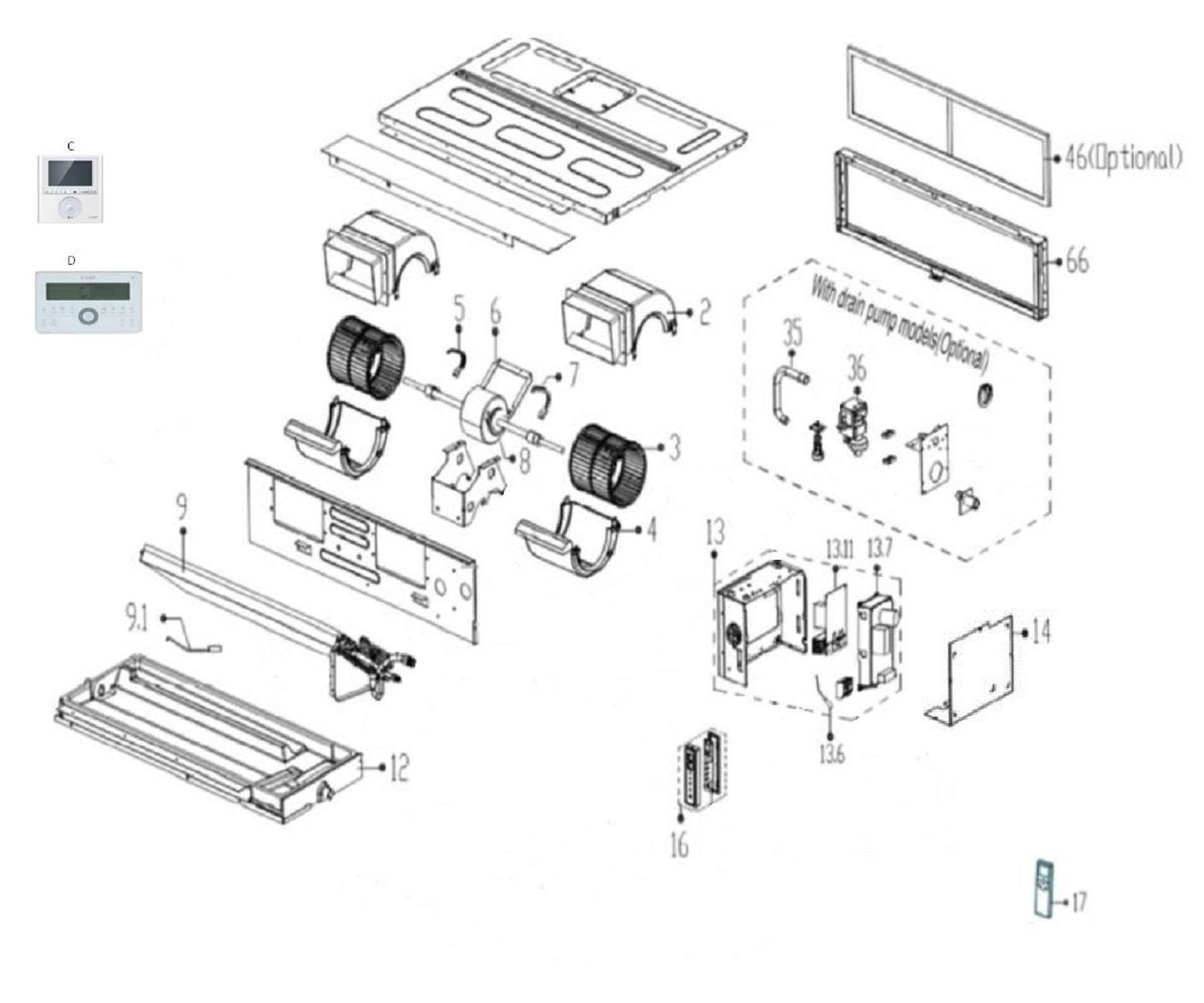

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Ciat TWIST 24 42HY24VSC


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

2 page 1

Volute superieure

Code article PEX: 583496

Ciat

Réf fabricant: 12123000000805

± 8 jours ouvrés

28,64 € TTC

3 page 1

Ventilateur centrifuge

Code article PEX: 583417

Ciat

Réf fabricant: 12100103000586

± 8 jours ouvrés

75,79 € TTC

4 page 1

Volute inferieure

Code article PEX: 583497

Ciat

Réf fabricant: 12123000000806

± 8 jours ouvrés

22,45 € TTC

5 page 1

Bride moteur

Code article PEX: 583525

Ciat

Réf fabricant: 12222500000253

± 8 jours ouvrés

5,93 € TTC

6 page 1

Fixation moteur

Code article PEX: 583535

Ciat

Réf fabricant: 12223000000537

± 8 jours ouvrés

9,36 € TTC

7 page 1

Bride moteur

Code article PEX: 583526

Ciat

Réf fabricant: 12222500000255

± 8 jours ouvrés

5,93 € TTC

8 page 1

Moteur dc brushless

Code article PEX: 583344

Ciat

Réf fabricant: 11002015002521

± 8 jours ouvrés

456,49 € TTC

9 page 1

Batterie evaporateur

Code article PEX: 583672

Ciat

Réf fabricant: 15823000002685

± 8 jours ouvrés

479,03 € TTC

9.1 page 1

Kit capteur de temp pour tuyau

Code article PEX: 583379

Ciat

Réf fabricant: 11201007000136

± 8 jours ouvrés

8,51 € TTC

12 page 1

Bac a condensats

Code article PEX: 583558

Ciat

Réf fabricant: 12823000000130

± 8 jours ouvrés

148,57 € TTC

13 page 1

Boitier electrique complet

Code article PEX: 583850

Ciat

Réf fabricant: 17223000A04138

± 8 jours ouvrés

622,08 € TTC

13.11 page 1

Carte inverter

Code article PEX: 583706

Ciat

Réf fabricant: 17122000A27650

± 8 jours ouvrés

sur devis

13.11 page 1

Carte inverter

Code article PEX: 583732

Ciat

Réf fabricant: 17122000030428

± 8 jours ouvrés

585,64 € TTC

13.6 page 1

Capteur de temperature ambiante

Code article PEX: 583386

Ciat

Réf fabricant: 11201007000283

± 8 jours ouvrés

8,45 € TTC

13.7 page 1

Carte de commande principale

Code article PEX: 583791

Ciat

Réf fabricant: 17123000003054

± 8 jours ouvrés

362,54 € TTC

13.7 page 1

Carte principale

Code article PEX: 583784

Ciat

Réf fabricant: 17123000A02023

± 8 jours ouvrés

sur devis

14 page 1

Couvercle boitier electronique

Code article PEX: 583538

Ciat

Réf fabricant: 12223000006641

± 8 jours ouvrés

8,92 € TTC

16 page 1

Boitier afficheur

Code article PEX: 583853

Ciat

Réf fabricant: 17223000000003

± 8 jours ouvrés

49,38 € TTC

17 page 1

Thermostat=17317000a50409

Code article PEX: 583861

Ciat

Réf fabricant: 17317000A42146

± 8 jours ouvrés

sur devis

35 page 1

Tuyau d evacuation

Code article PEX: 583551

Ciat

Réf fabricant: 12623000000003

± 8 jours ouvrés

37,20 € TTC

36 page 1

Pompe a condensats

Code article PEX: 583874

Ciat

Réf fabricant: 17400802000021

± 8 jours ouvrés

89,27 € TTC

46 page 1

Filtre

Code article PEX: 583502

Ciat

Réf fabricant: 12123000000982

± 8 jours ouvrés

100,81 € TTC

66 page 1

Cadre filtre

Code article PEX: 583540

Ciat

Réf fabricant: 12223000008109

± 8 jours ouvrés

40,69 € TTC

D page 1

Commande centralisee filaire

Code article PEX: 609885

Ciat

Réf fabricant: 7511631

± 8 jours ouvrés

2 138,36 € TTC

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Ciat TWIST 24 42HY24VSC ainsi que des liens vers les articles Ciat. En parcourant la page Ciat, vous pourrez également trouver toutes les pièces Ciat présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
