Chauffe-eau Aosmith SGS 80 (avant 14-09-2009)

page 4

Position

Schéma

0197315(S) - Ensemble bruleur	1
0308202(S) - Souffleur de joint	2
0197322(S) - Ventilateur assy	3
0194776002(S) - Capteur de flamme	4
0309065(S) - Allumeur de lueur assy depuis le 18-01-'09	5
0308204(S) - Allumeur de lueur assy avant le 18-01-'09	5
0305805(S) - Controleur de frequence	6
0305806(S) - Filtre emc	7
0307490(S) - Convertisseur (2 fils)	8
0306690(S) - Etranglement de commutation de ligne	9
0305502(S) - Coiffe à gauche	10
0305503(S) - Coiffe à droite	11
0302757(S) - Anode de puissance (1100/3/4"npt)	12
0305504(S) - Tube air flexible (ø80 x 200 mm)	13
0308266(S) - Isolation des joints	14
0308114(S) - Adaptateur de support ø 36	15
0304469(S) - Capteur temp. double (4 broches)	16
0304017(S) - Ext mamelon 1 1/2 " rxnpt sortie d eau	17
0308943(S) - Kit de controle sgs 80/100	18
0304683(S) - Amortisseur de conduit en y	19
0305082(S) - Kit de service de nettoyage	20
003913700224(S) - Joint torique trappe de visite	21
0026273004(S) - Vanne de vidange 2.5 "	22
0070615(S) - Ext mamelon 1 1/2 " r x npt	23
0308149(S) - Capteur temperature (2 broches/court)	24
0304029(S) - Pliage avec raccord de vidange	25
0308196(S) - Echappement du connecteur	26
0306181(S) - Siphon de condensat	27
0306189(S) - Controle de gaz vr4605ab1027b	28
0304199(S) - Collier de serrage (d = 156 mm)	29
0308271(S) - Air pro.switch (1005/975 pa)>06-04-07	30
0306160(S) - Potentiostat (2,3)	31
0304301(S) - Gaz combustion capteur (4 broches)	32
0308874(S) - Controle du chauffage solaire assy	33
0308904(S) - Collecteur capteurs (20k - 2 broches)	34
0308149(S) - Capteur temperature (2 broches/court)	35
0308149(S) - Capteur temperature (2 broches/court)	36
0076527004(S) - Tempe & soupape de pression (t&p)3/4"	37
0309412(S) - Adaptateur rp 1 1/2 " x 28 mm presse	x
0099383005(S) - Vanne t&p 1 " 150 psi	x
0309411(S) - Adaptateur rp 1 1/2 " x 22 mm presse	x
0300719(S) - Robinet de gaz 3/4 "	x
0309413(S) - Adaptateur rp 1 1/2 " x 35 mm presse	x
0309285(S) - Kit capteur q/t 2-40 l/min - a.o. smith	x
0309152(S) - Kit de capteurs dummy solaires	x
0305712(S) - Clapet d expansion /” 8 bars	x
0306056(S) - Autre erreur de production	x
0306054(S) - Kit transformateur isolant	x
0308954(S) - Conv. definir sgs 80 sur nat	x
0308955(S) - Conv. set sgs 80 sur lp	x
0313621(S) - Kit de sonde, joint torique et clip	x
0070066003(S) - Groupe de securite d entree g1 "	x

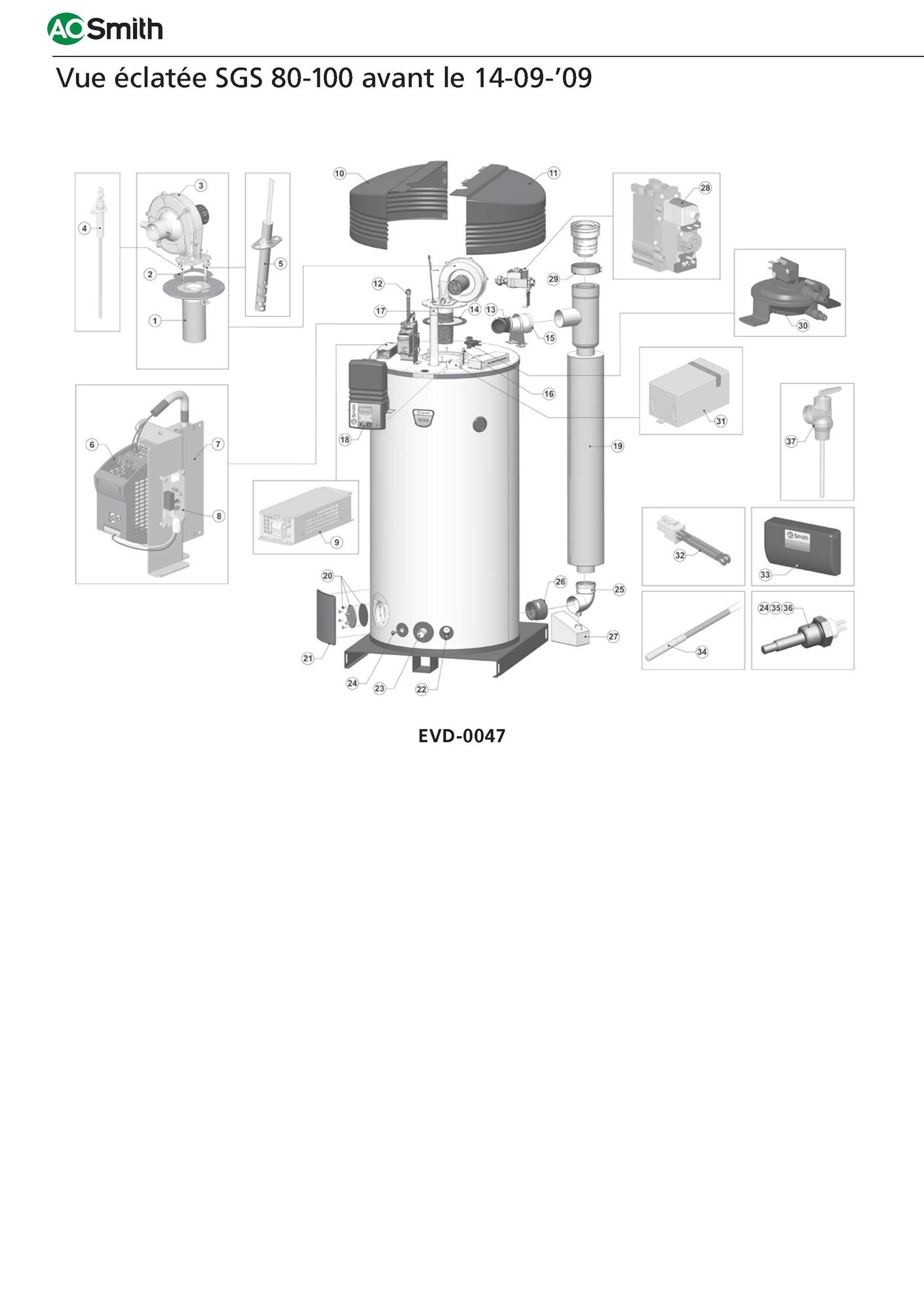

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chauffe-eau Aosmith SGS 80 (avant 14-09-2009)


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

1 page 4

Ensemble bruleur

Code article PEX: 552189

Aosmith

Réf fabricant: 0197315(S)

avec délai fournisseur

1 566,48 € TTC

2 page 4

Souffleur de joint

Code article PEX: 552653

Aosmith

Réf fabricant: 0308202(S)

avec délai fournisseur

43,92 € TTC

3 page 4

Ventilateur assy

Code article PEX: 552190

Aosmith

Réf fabricant: 0197322(S)

avec délai fournisseur

942,84 € TTC

4 page 4

Capteur de flamme

Code article PEX: 552186

Aosmith

Réf fabricant: 0194776002(S)

avec délai fournisseur

74,48 € TTC

5 page 4

Allumeur de lueur assy

Code article PEX: 552730

Aosmith

Réf fabricant: 0309065(S)

avec délai fournisseur

396,00 € TTC

5 page 4

Allumeur de lueur assy

Code article PEX: 552654

Aosmith

Réf fabricant: 0308204(S)

avec délai fournisseur

325,44 € TTC

6 page 4

Controleur de frequence

Code article PEX: 552534

Aosmith

Réf fabricant: 0305805(S)

avec délai fournisseur

1 128,12 € TTC

7 page 4

Filtre emc

Code article PEX: 552535

Aosmith

Réf fabricant: 0305806(S)

avec délai fournisseur

961,80 € TTC

8 page 4

Convertisseur (2 fils)

Code article PEX: 552629

Aosmith

Réf fabricant: 0307490(S)

avec délai fournisseur

259,32 € TTC

9 page 4

Etranglement de commutation de ligne

Code article PEX: 552561

Aosmith

Réf fabricant: 0306690(S)

avec délai fournisseur

520,92 € TTC

10 page 4

Coiffe à gauche

Aosmith

Réf fabricant: 0305502(S)

avec délai

sur devis

11 page 4

Coiffe à droite

Aosmith

Réf fabricant: 0305503(S)

avec délai

sur devis

12 page 4

Anode de puissance (1100/3/4"npt)

Code article PEX: 552303

Aosmith

Réf fabricant: 0302757(S)

avec délai fournisseur

488,76 € TTC

13 page 4

Tube air flexible (ø80 x 200 mm)

Code article PEX: 552528

Aosmith

Réf fabricant: 0305504(S)

avec délai fournisseur

32,88 € TTC

14 page 4

Isolation des joints

Code article PEX: 552659

Aosmith

Réf fabricant: 0308266(S)

avec délai fournisseur

69,00 € TTC

15 page 4

Adaptateur de support ø 36

Code article PEX: 552650

Aosmith

Réf fabricant: 0308114(S)

avec délai fournisseur

sur devis

16 page 4

Capteur temp. double (4 broches)

Code article PEX: 552434

Aosmith

Réf fabricant: 0304469(S)

avec délai fournisseur

100,32 € TTC

17 page 4

Ext mamelon 1 1/2 " rxnpt sortie d eau

Code article PEX: 552385

Aosmith

Réf fabricant: 0304017(S)

avec délai fournisseur

154,44 € TTC

18 page 4

Kit de controle sgs 80/100

Code article PEX: 552704

Aosmith

Réf fabricant: 0308943(S)

avec délai fournisseur

2 338,08 € TTC

19 page 4

Amortisseur de conduit en y

Code article PEX: 552444

Aosmith

Réf fabricant: 0304683(S)

avec délai fournisseur

1 478,52 € TTC

20 page 4

Kit de service de nettoyage

Code article PEX: 552489

Aosmith

Réf fabricant: 0305082(S)

En cours de réappro

67,56 € TTC

21 page 4

Joint torique trappe de visite

Aosmith

Réf fabricant: 003913700224(S)

avec délai

sur devis

22 page 4

Vanne de vidange 2.5 "

Code article PEX: 552041

Aosmith

Réf fabricant: 0026273004(S)

avec délai fournisseur

45,48 € TTC

23 page 4

Ext mamelon 1 1/2 " r x npt

Code article PEX: 552089

Aosmith

Réf fabricant: 0070615(S)

avec délai fournisseur

98,28 € TTC

24 page 4

Capteur temperature (2 broches/court)

Code article PEX: 552651

Aosmith

Réf fabricant: 0308149(S)

avec délai fournisseur

215,28 € TTC

25 page 4

Pliage avec raccord de vidange

Code article PEX: 552387

Aosmith

Réf fabricant: 0304029(S)

avec délai fournisseur

111,00 € TTC

26 page 4

Echappement du connecteur

Code article PEX: 552652

Aosmith

Réf fabricant: 0308196(S)

avec délai fournisseur

38,76 € TTC

27 page 4

Siphon de condensat

Code article PEX: 552543

Aosmith

Réf fabricant: 0306181(S)

avec délai fournisseur

75,48 € TTC

28 page 4

Controle de gaz vr4605ab1027b

Code article PEX: 552545

Aosmith

Réf fabricant: 0306189(S)

avec délai fournisseur

378,72 € TTC

29 page 4

Collier de serrage (d = 156 mm)

Code article PEX: 552397

Aosmith

Réf fabricant: 0304199(S)

avec délai fournisseur

56,40 € TTC

30 page 4

Air pro.switch (1005/975 pa)>06-04-07

Code article PEX: 552660

Aosmith

Réf fabricant: 0308271(S)

avec délai fournisseur

64,44 € TTC

31 page 4

Potentiostat (2,3)

Code article PEX: 552542

Aosmith

Réf fabricant: 0306160(S)

avec délai fournisseur

309,60 € TTC

32 page 4

Gaz combustion capteur (4 broches)

Code article PEX: 552422

Aosmith

Réf fabricant: 0304301(S)

avec délai fournisseur

26,76 € TTC

33 page 4

Controle du chauffage solaire assy

Code article PEX: 552692

Aosmith

Réf fabricant: 0308874(S)

avec délai fournisseur

856,44 € TTC

34 page 4

Collecteur capteurs (20k - 2 broches)

Code article PEX: 552701

Aosmith

Réf fabricant: 0308904(S)

avec délai fournisseur

61,80 € TTC

35 page 4

Capteur temperature (2 broches/court)

Code article PEX: 552651

Aosmith

Réf fabricant: 0308149(S)

avec délai fournisseur

215,28 € TTC

36 page 4

Capteur temperature (2 broches/court)

Code article PEX: 552651

Aosmith

Réf fabricant: 0308149(S)

avec délai fournisseur

215,28 € TTC

37 page 4

Tempe & soupape de pression (t&p)3/4"

Code article PEX: 552136

Aosmith

Réf fabricant: 0076527004(S)

avec délai fournisseur

91,79 € TTC

x page 4

Adaptateur rp 1 1/2 " x 28 mm presse

Code article PEX: 552759

Aosmith

Réf fabricant: 0309412(S)

avec délai fournisseur

43,80 € TTC

x page 4

Vanne t&p 1 " 150 psi

Code article PEX: 552143

Aosmith

Réf fabricant: 0099383005(S)

avec délai fournisseur

192,60 € TTC

x page 4

Adaptateur rp 1 1/2 " x 22 mm presse

Code article PEX: 552758

Aosmith

Réf fabricant: 0309411(S)

avec délai fournisseur

57,00 € TTC

x page 4

Robinet de gaz 3/4 "

Code article PEX: 552200

Aosmith

Réf fabricant: 0300719(S)

avec délai fournisseur

24,60 € TTC

x page 4

Adaptateur rp 1 1/2 " x 35 mm presse

Code article PEX: 552760

Aosmith

Réf fabricant: 0309413(S)

avec délai fournisseur

sur devis

x page 4

Kit capteur q/t 2-40 l/min - a.o. smith

Code article PEX: 552750

Aosmith

Réf fabricant: 0309285(S)

avec délai fournisseur

673,08 € TTC

x page 4

Kit de capteurs dummy solaires

Code article PEX: 552740

Aosmith

Réf fabricant: 0309152(S)

avec délai fournisseur

28,20 € TTC

x page 4

Clapet d expansion /” 8 bars

Aosmith

Réf fabricant: 0305712(S)

avec délai

sur devis

x page 4

Autre erreur de production

Aosmith

Réf fabricant: 0306056(S)

avec délai

sur devis

x page 4

Kit transformateur isolant

Code article PEX: 552540

Aosmith

Réf fabricant: 0306054(S)

avec délai fournisseur

909,72 € TTC

x page 4

Conv. definir sgs 80 sur nat

Code article PEX: 552713

Aosmith

Réf fabricant: 0308954(S)

avec délai fournisseur

60,72 € TTC

x page 4

Conv. set sgs 80 sur lp

Code article PEX: 552714

Aosmith

Réf fabricant: 0308955(S)

avec délai fournisseur

28,56 € TTC

x page 4

Kit de sonde, joint torique et clip

Aosmith

Réf fabricant: 0313621(S)

avec délai

sur devis

x page 4

Groupe de securite d entree g1 "

Code article PEX: 552072

Aosmith

Réf fabricant: 0070066003(S)

avec délai fournisseur

404,08 € TTC

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chauffe-eau Aosmith SGS 80 (avant 14-09-2009) ainsi que des liens vers les articles Aosmith. En parcourant la page Aosmith, vous pourrez également trouver toutes les pièces Aosmith présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
