Unité interne Daikin FVA71AMVEB

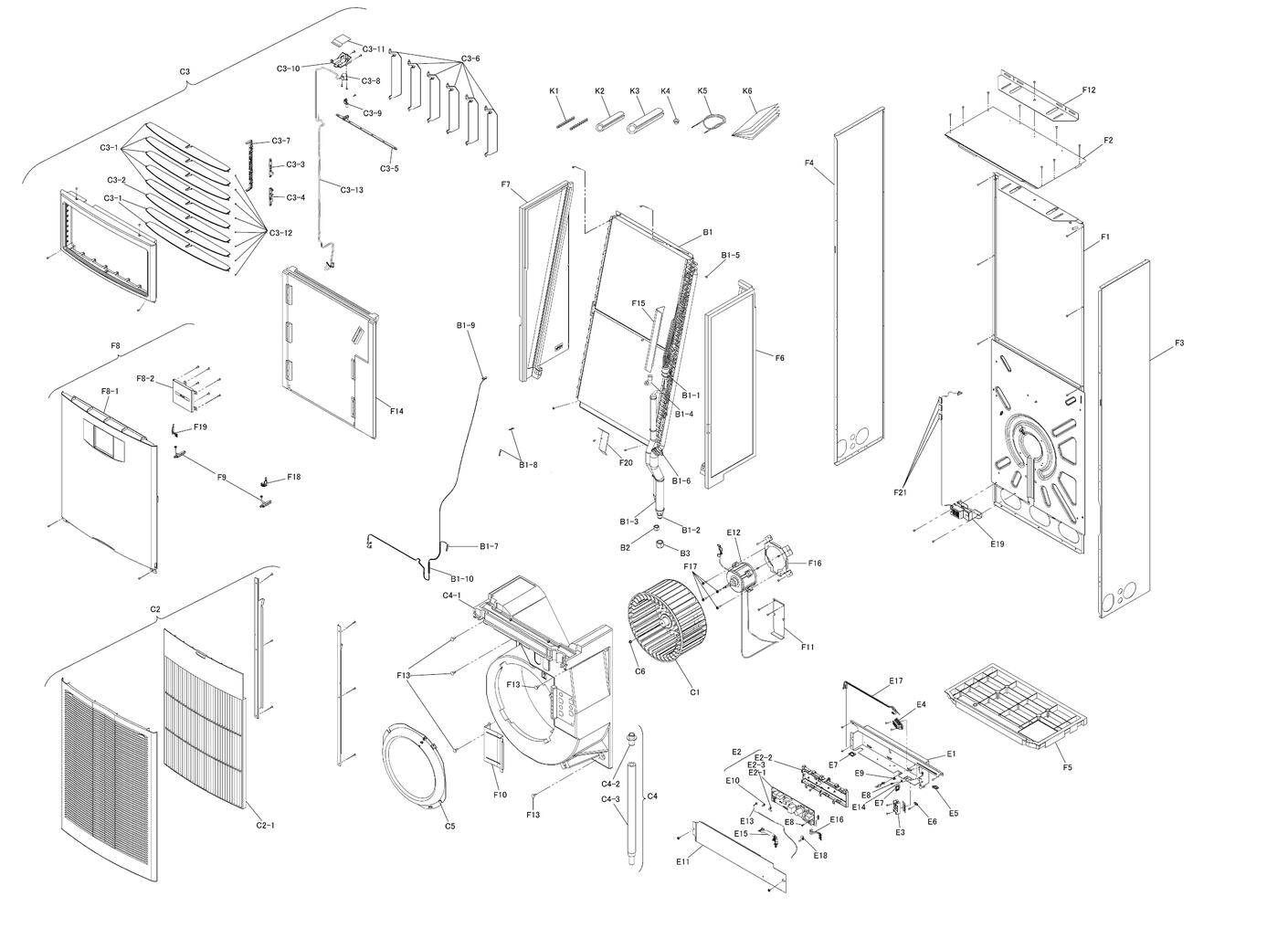

page 1
Pièces détachées Unité interne Daikin FVA71AMVEB chez Pièces Express


Référence fabricant
Position Schéma
5020021 Heat exchanger assy B1
5020023 Distributor B1-1
5020026 Thermal insulation B1-10
257589J Joint ligne gaz 5/8" ni42019-4b 5/8IN. D15.9CUT B1-2
257577J Reduction 3/8 ftx22l 3/8IN. D9.5CUT B1-3
1205459 Putty 50X 50X T3 B1-4
113783J Vis m4x12 4pa47980-12 M4X 12 B1-5
6000682 Drain board assy B1-6
168684J Thermistor (liquid) ST1104-15 L=1000 B1-7
0074328 Retainer/ thermistor B1-8
2261793 Thermistor (coil) B1-9
119848J Ecrou 3/8 r18/25d FNS3 3/8IN. D9.5CUT B2
119850J Ecrou raccordement tube 5/8 ex 11250004a FNS5 5/8IN. D15.9CUT B3
160847J Sirocco rotor assy C1
2059659 Grille aspiration 3p025660-3 C2
1046186 Filtre a air 2p024136-1 C2-1
2045960 Grille de refoulement 2p282372-1 C3
2045908 Grille 3p028215-3 C3-1
2059705 Mounting plate/ fan motor C3-10
104682J Cover/ air swing motor C3-11
1046838 O-ring C3-12
2045807 Wire harness (swing motor) C3-13
2045915 Volet 3p028215-4 C3-2
2059666 Connecting bar/ horizontal vane (1) C3-3
2059673 Connecting bar/ horizontal vane (2) C3-4
1046782 Connecting bar/ vertical vane C3-5
1046775 Vertical vane/ air discharge C3-6
2059680 Support volet verticale 2p275183-1 C3-7
1906543 Moteur balayage 3sb40634-1 MP24Z C3-8
2059697 Pignon arbre 4p274963-1 C3-9
2546658 Housing assy C4
5020028 Body/ fan housing (main) C4-1
560215 Joint de vidange C4-2
2088400 Tuyau evacuation L740 C4-3
2059736 Bell mouth C5
847002J Ecrou helice m6 x 8 ha4017 M6X 8 C6
2059729 Control box casing E1
1302259 Shunt (pompe) fxa(q)20-63m E10
104690J Cover/ switch box E11
2045946 Moteur de ventilateur a courant continu 8P 64W DC240-380V E12
2045939 Sonde air r1t 4p282094-1 ST8601-2C F L=460 E13
062290J Cup washer FOR EARTH M4 E14
5020033 Fan motor wire harness E15
5020034 Power wire harness E16
5020035 Comunication wire harness E17
5020036 Wire clamp E18
5038540 Capteur de fuite E19
5020030 Platine ec16021-8 (a 3p476207-1 EC16021-8 E2
_ Printed circuit board-order e2-1+e2-3 E2-1
2059743 Pcb case E2-2
5020031 Capacity setting adaptor J80 4.7K OHM E2-3
130774J Terminal block HP-T3052-1-3P E3
2032034 Terminal block HP-T3048A-3-4P-L7 E4
0278430 Passe fil 4pa04746-1 E5
388339J Fixation metal M4X 8 E6
0947084 Clip de fermeture 4pa40281-1 E7
113783J Vis m4x12 4pa47980-12 M4X 12 E8
0565949 Bush/ thermistor E9
2059750 Rear plate assy F1
104700J Pate de fixation 3p024192-1 F10
104701J Pate de fixation 4p023969-1 F11
980404 Mounting metal F12
0646336 Fastener F13
103436J Partition plate assy (front) F14
103470J Cover/ ref. piping F15
5020043 Motor mounting plate F16
5017828 Vis taraudeuse a face de rondelle F17
2059798 Grille de fixation 3p278076-1 F18
2059806 Fixture grille F19
103430J Top plate F2
5020044 Drip proof plate F20
5020045 Sealing material F21
5020038 Side panel (right) F3
5020039 Side panel (left) F4
5020040 Bottom plate F5
5020041 Heat insulator/ side plate F6
5020042 Heat insulator/ side plate F7
6017264 Face avant 3p282359-2 F8
2045890 Front panel F8-1
6017265 Cover F8-2
2059774 Levier grille d aspiration 4p278090-1 F9
980490 U-packing L=250 K1
0381879 Insulation tube/ liquid line OD46X ID26X L190 K2
031111J Isolation du tube du conduit gaz fhc-c OD51X ID35X L190 K3
1911040 Bushing K4
1046953 Wire harness (remote controller) K5
_ Operation manual K6


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FVA71AMVEB



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy

Daikin
Réf fabricant: 5020021
avec délai
sur devis
B1-1 page 1 Distributor

Daikin
Réf fabricant: 5020023
avec délai
sur devis
B1-10 page 1 Thermal insulation

Daikin
Réf fabricant: 5020026
avec délai
sur devis
Joint ligne gaz 5/8" ni42019-4b Daikin 257589J
B1-2 page 1 Joint ligne gaz 5/8" ni42019-4b
Code article PEX: 445397
Daikin
Réf fabricant: 257589J
± 3 jours ouvrés
28,38 € TTC
Reduction 3/8 ftx22l Daikin 257577J
B1-3 page 1 Reduction 3/8 ftx22l
Code article PEX: 445390
Daikin
Réf fabricant: 257577J
± 3 jours ouvrés
22,10 € TTC
B1-4 page 1 Putty

Daikin
Réf fabricant: 1205459
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
B1-5 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
B1-6 page 1 Drain board assy

Daikin
Réf fabricant: 6000682
avec délai
sur devis
B1-7 page 1 Thermistor (liquid)

Daikin
Réf fabricant: 168684J
avec délai
sur devis
B1-8 page 1 Retainer/ thermistor

Daikin
Réf fabricant: 0074328
avec délai
sur devis
B1-9 page 1 Thermistor (coil)

Daikin
Réf fabricant: 2261793
avec délai
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B2 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Ecrou raccordement tube 5/8 ex 11250004a Daikin 119850J
B3 page 1 Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438525
Daikin
Réf fabricant: 119850J
± 3 jours ouvrés
sur devis
C1 page 1 Sirocco rotor assy

Daikin
Réf fabricant: 160847J
avec délai
sur devis
Grille aspiration 3p025660-3 Daikin 2059659
C2 page 1 Grille aspiration 3p025660-3
Code article PEX: 444355
Daikin
Réf fabricant: 2059659
± 3 jours ouvrés
403,60 € TTC
Filtre a air 2p024136-1 Daikin 1046186
C2-1 page 1 Filtre a air 2p024136-1
Code article PEX: 437525
Daikin
Réf fabricant: 1046186
± 3 jours ouvrés
183,40 € TTC
Grille de refoulement 2p282372-1 Daikin 2045960
C3 page 1 Grille de refoulement 2p282372-1
Code article PEX: 444299
Daikin
Réf fabricant: 2045960
± 3 jours ouvrés
343,42 € TTC
Grille 3p028215-3 Daikin 2045908
C3-1 page 1 Grille 3p028215-3
Code article PEX: 444293
Daikin
Réf fabricant: 2045908
± 3 jours ouvrés
37,44 € TTC
C3-10 page 1 Mounting plate/ fan motor

Daikin
Réf fabricant: 2059705
avec délai
sur devis
C3-11 page 1 Cover/ air swing motor

Daikin
Réf fabricant: 104682J
avec délai
sur devis
C3-12 page 1 O-ring

Daikin
Réf fabricant: 1046838
avec délai
sur devis
C3-13 page 1 Wire harness (swing motor)

Daikin
Réf fabricant: 2045807
avec délai
sur devis
Volet 3p028215-4 Daikin 2045915
C3-2 page 1 Volet 3p028215-4
Code article PEX: 444294
Daikin
Réf fabricant: 2045915
± 3 jours ouvrés
37,78 € TTC
C3-3 page 1 Connecting bar/ horizontal vane (1)

Daikin
Réf fabricant: 2059666
avec délai
sur devis
C3-4 page 1 Connecting bar/ horizontal vane (2)

Daikin
Réf fabricant: 2059673
avec délai
sur devis
C3-5 page 1 Connecting bar/ vertical vane

Daikin
Réf fabricant: 1046782
avec délai
sur devis
C3-6 page 1 Vertical vane/ air discharge

Daikin
Réf fabricant: 1046775
avec délai
sur devis
Support volet verticale 2p275183-1 Daikin 2059680
C3-7 page 1 Support volet verticale 2p275183-1
Code article PEX: 444356
Daikin
Réf fabricant: 2059680
± 3 jours ouvrés
25,62 € TTC
Moteur balayage 3sb40634-1 Daikin 1906543
C3-8 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
Pignon arbre 4p274963-1 Daikin 2059697
C3-9 page 1 Pignon arbre 4p274963-1
Code article PEX: 444357
Daikin
Réf fabricant: 2059697
± 3 jours ouvrés
23,20 € TTC
C4 page 1 Housing assy

Daikin
Réf fabricant: 2546658
avec délai
sur devis
C4-1 page 1 Body/ fan housing (main)

Daikin
Réf fabricant: 5020028
avec délai
sur devis
Joint de vidange Daikin 560215
C4-2 page 1 Joint de vidange
Code article PEX: 685954
Daikin
Réf fabricant: 560215
± 3 jours ouvrés
12,22 € TTC
Tuyau evacuation Daikin 2088400
C4-3 page 1 Tuyau evacuation
Code article PEX: 679557
Daikin
Réf fabricant: 2088400
± 3 jours ouvrés
47,12 € TTC
C5 page 1 Bell mouth

Daikin
Réf fabricant: 2059736
avec délai
sur devis
Ecrou helice m6 x 8 ha4017 Daikin 847002J
C6 page 1 Ecrou helice m6 x 8 ha4017
Code article PEX: 458433
Daikin
Réf fabricant: 847002J
en stock
13,42 € TTC
E1 page 1 Control box casing

Daikin
Réf fabricant: 2059729
avec délai
sur devis
Shunt (pompe) fxa(q)20-63m Daikin 1302259
E10 page 1 Shunt (pompe) fxa(q)20-63m
Code article PEX: 439215
Daikin
Réf fabricant: 1302259
± 3 jours ouvrés
4,85 € TTC
E11 page 1 Cover/ switch box

Daikin
Réf fabricant: 104690J
avec délai
sur devis
Moteur de ventilateur a courant continu Daikin 2045946
E12 page 1 Moteur de ventilateur a courant continu
Code article PEX: 744131
Daikin
Réf fabricant: 2045946
± 3 jours ouvrés
731,57 € TTC
Sonde air r1t 4p282094-1 Daikin 2045939
E13 page 1 Sonde air r1t 4p282094-1
Code article PEX: 444296
Daikin
Réf fabricant: 2045939
± 3 jours ouvrés
23,86 € TTC
E14 page 1 Cup washer

Daikin
Réf fabricant: 062290J
avec délai
sur devis
E15 page 1 Fan motor wire harness

Daikin
Réf fabricant: 5020033
avec délai
sur devis
E16 page 1 Power wire harness

Daikin
Réf fabricant: 5020034
avec délai
sur devis
E17 page 1 Comunication wire harness

Daikin
Réf fabricant: 5020035
avec délai
sur devis
E18 page 1 Wire clamp

Daikin
Réf fabricant: 5020036
avec délai
sur devis
Capteur de fuite Daikin 5038540
E19 page 1 Capteur de fuite
Code article PEX: 744771
Daikin
Réf fabricant: 5038540
± 3 jours ouvrés
327,67 € TTC
Platine ec16021-8 (a 3p476207-1 Daikin 5020030
E2 page 1 Platine ec16021-8 (a 3p476207-1
Code article PEX: 456416
Daikin
Réf fabricant: 5020030
± 3 jours ouvrés
531,76 € TTC
E2-1 page 1 Printed circuit board-order e2-1+e2-3

Daikin
Réf fabricant: _
avec délai
sur devis
E2-2 page 1 Pcb case

Daikin
Réf fabricant: 2059743
avec délai
sur devis
E2-3 page 1 Capacity setting adaptor

Daikin
Réf fabricant: 5020031
avec délai
sur devis
Terminal block Daikin 130774J
E3 page 1 Terminal block
Code article PEX: 679234
Daikin
Réf fabricant: 130774J
± 3 jours ouvrés
14,81 € TTC
E4 page 1 Terminal block

Daikin
Réf fabricant: 2032034
avec délai
sur devis
Passe fil 4pa04746-1 Daikin 0278430
E5 page 1 Passe fil 4pa04746-1
Code article PEX: 434427
Daikin
Réf fabricant: 0278430
± 3 jours ouvrés
2,03 € TTC
Fixation metal Daikin 388339J
E6 page 1 Fixation metal
Code article PEX: 447647
Daikin
Réf fabricant: 388339J
± 3 jours ouvrés
2,46 € TTC
Clip de fermeture 4pa40281-1 Daikin 0947084
E7 page 1 Clip de fermeture 4pa40281-1
Code article PEX: 436830
Daikin
Réf fabricant: 0947084
± 3 jours ouvrés
3,00 € TTC
Vis m4x12 4pa47980-12 Daikin 113783J
E8 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
E9 page 1 Bush/ thermistor

Daikin
Réf fabricant: 0565949
avec délai
sur devis
F1 page 1 Rear plate assy

Daikin
Réf fabricant: 2059750
avec délai
sur devis
Pate de fixation 3p024192-1 Daikin 104700J
F10 page 1 Pate de fixation 3p024192-1
Code article PEX: 437530
Daikin
Réf fabricant: 104700J
± 3 jours ouvrés
14,60 € TTC
Pate de fixation 4p023969-1 Daikin 104701J
F11 page 1 Pate de fixation 4p023969-1
Code article PEX: 437532
Daikin
Réf fabricant: 104701J
± 3 jours ouvrés
5,33 € TTC
F12 page 1 Mounting metal

Daikin
Réf fabricant: 980404
avec délai
sur devis
F13 page 1 Fastener

Daikin
Réf fabricant: 0646336
avec délai
sur devis
F14 page 1 Partition plate assy (front)

Daikin
Réf fabricant: 103436J
avec délai
sur devis
F15 page 1 Cover/ ref. piping

Daikin
Réf fabricant: 103470J
avec délai
sur devis
F16 page 1 Motor mounting plate

Daikin
Réf fabricant: 5020043
avec délai
sur devis
Vis taraudeuse a face de rondelle Daikin 5017828
F17 page 1 Vis taraudeuse a face de rondelle
Code article PEX: 744473
Daikin
Réf fabricant: 5017828
± 3 jours ouvrés
233,32 € TTC
Grille de fixation 3p278076-1 Daikin 2059798
F18 page 1 Grille de fixation 3p278076-1
Code article PEX: 679536
Daikin
Réf fabricant: 2059798
± 3 jours ouvrés
28,98 € TTC
Fixture grille Daikin 2059806
F19 page 1 Fixture grille
Code article PEX: 679537
Daikin
Réf fabricant: 2059806
± 3 jours ouvrés
28,98 € TTC
F2 page 1 Top plate

Daikin
Réf fabricant: 103430J
avec délai
sur devis
F20 page 1 Drip proof plate

Daikin
Réf fabricant: 5020044
avec délai
sur devis
F21 page 1 Sealing material

Daikin
Réf fabricant: 5020045
avec délai
sur devis
F3 page 1 Side panel (right)

Daikin
Réf fabricant: 5020038
avec délai
sur devis
F4 page 1 Side panel (left)

Daikin
Réf fabricant: 5020039
avec délai
sur devis
F5 page 1 Bottom plate

Daikin
Réf fabricant: 5020040
avec délai
sur devis
F6 page 1 Heat insulator/ side plate

Daikin
Réf fabricant: 5020041
avec délai
sur devis
F7 page 1 Heat insulator/ side plate

Daikin
Réf fabricant: 5020042
avec délai
sur devis
Face avant 3p282359-2 Daikin 6017264
F8 page 1 Face avant 3p282359-2
Code article PEX: 457293
Daikin
Réf fabricant: 6017264
± 3 jours ouvrés
123,48 € TTC
F8-1 page 1 Front panel

Daikin
Réf fabricant: 2045890
avec délai
sur devis
F8-2 page 1 Cover

Daikin
Réf fabricant: 6017265
avec délai
sur devis
Levier grille d aspiration 4p278090-1 Daikin 2059774
F9 page 1 Levier grille d aspiration 4p278090-1
Code article PEX: 444358
Daikin
Réf fabricant: 2059774
± 3 jours ouvrés
28,98 € TTC
K1 page 1 U-packing

Daikin
Réf fabricant: 980490
avec délai
sur devis
K2 page 1 Insulation tube/ liquid line

Daikin
Réf fabricant: 0381879
avec délai
sur devis
Isolation du tube du conduit gaz fhc-c Daikin 031111J
K3 page 1 Isolation du tube du conduit gaz fhc-c
Code article PEX: 434537
Daikin
Réf fabricant: 031111J
± 3 jours ouvrés
13,84 € TTC
K4 page 1 Bushing

Daikin
Réf fabricant: 1911040
avec délai
sur devis
K5 page 1 Wire harness (remote controller)

Daikin
Réf fabricant: 1046953
avec délai
sur devis
K6 page 1 Operation manual

Daikin
Réf fabricant: _
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FVA71AMVEB ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
