Unité interne Daikin EBBH11DF9W



Pompe a chaleur gamme Altherma
page 1
page 2
page 3
page 4

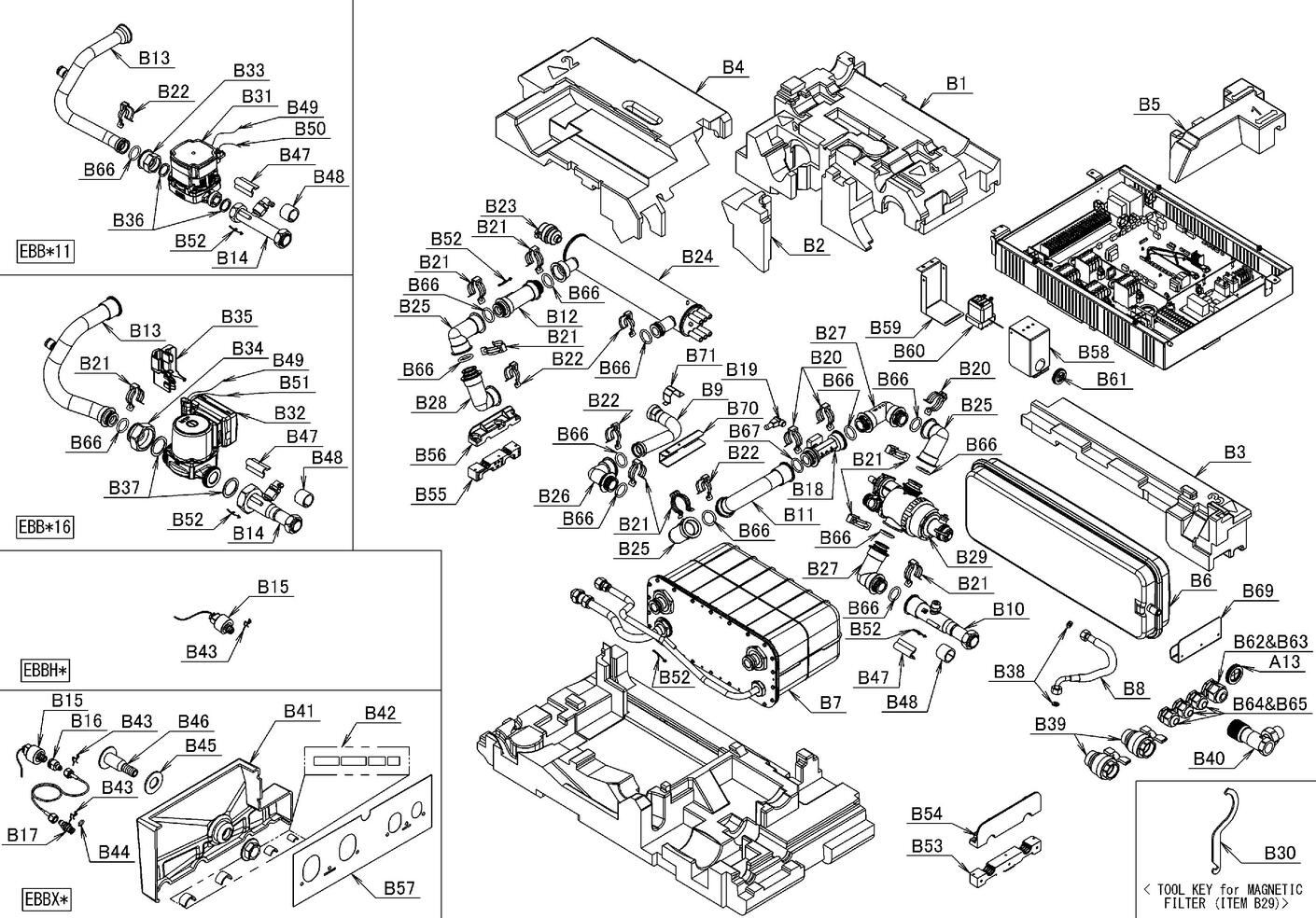

Pièces détachées Unité interne Daikin EBBH11DF9W chez Pièces Express


Référence fabricant
Position Schéma
5038845 Thermal insulation B1
5038853 Water pipe assy B10
5038854 Tuyau d eau assy fs-phe B11
5038855 Water pipe assy B12
5038856 Tuyau d eau assy buh-pump B13
5020311 Water pipe assy B14
5020313 H_sonde de pression eau 4p500028-1 B15
5035503 Capteur debit 4p502094-2 B18
5035507 Cable capteur pression 3p609956-2 B19
5038846 Thermal insulation B2
5019257 Rencontre B20
5014025 Installation (capteur de debit) B21
5020317 Fixation 4p467728-1 a B22
5009336 Purgeur automatique 4p314929-1 B23
5038861 Chauffage assy 9kw B24
5020321 Joint raccordement rapide 3p478389-1 b / B25
5020322 Joint quick connection mf B26
5023262 Coude tuyauterie 3p563196-1 B27
5023261 Tuyau coude d eau eabh16da6v 3p563195-1 B28
5020323 Filtre eau caleffi 4p484126-1 B29
5038847 Thermal insulation B3
5021996 Cle demontage filtre magnetik 4p538193-1 B30
5024358 Pompe 4p555209-1 B31
5020325 Joint pump B33
5006958 Joint etancheite 4sw04376 B36
5011953 Joint 4p345922-3 B38
5020326 Vanne a bois.spherique 4p499203-1 B39
5038848 Thermal insulation B4
5020327 Soupape differentielle 4p508766-1 B40
5022593 Fixation 4p550926-1 B43
5020334 Ruban d isolation thermique B47
5020337 Sealing material B48
5020774 Pompe harnais fil (puissance) 3p496636-1 B49
5038849 Thermal insulation B5
5020775 Pompe harnais de fil (signal) 3p496636-2 B50
042396J Support sonde 4pa38890-1 B52
5023269 Piping fixture water pipes B53
5023270 Piping fixture water pipes B54
5038863 Piping fixture gas pipes B55
5038864 Piping fixture gas pipes B56
5020343 Boitier clixon B58
5020344 Clixon top plate B59
5009309 H_vase expansion 2p318033-1 10l B6
5020345 H_securite thermique 4p312728-4 d B60
5037514 Bushing rubber B61
5020349 Cable clamp gland B62
5020350 Cable clamp nut B63
5036382 Cable clamp gland m25x1.5 B64
5036383 Cable gland nut B65
5020353 Joint d etancheite 25x4 4p480755-1 B66
5015613 Joint 25.7x3.5 wht 4p395522-1 B67
5020772 Cable capteur de pression 3p502661-1 c B68
5038865 Mounting plate epp B69
5038850 Echangeur B7
5038866 Mounting plate epp+chimney B70
5038867 Support plate (pipe clamp) B71
5038851 Flexible tube (exp. vessel) B8
5038852 Pipe assy chimney B9
5035508 Bornier D2


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin EBBH11DF9W



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix

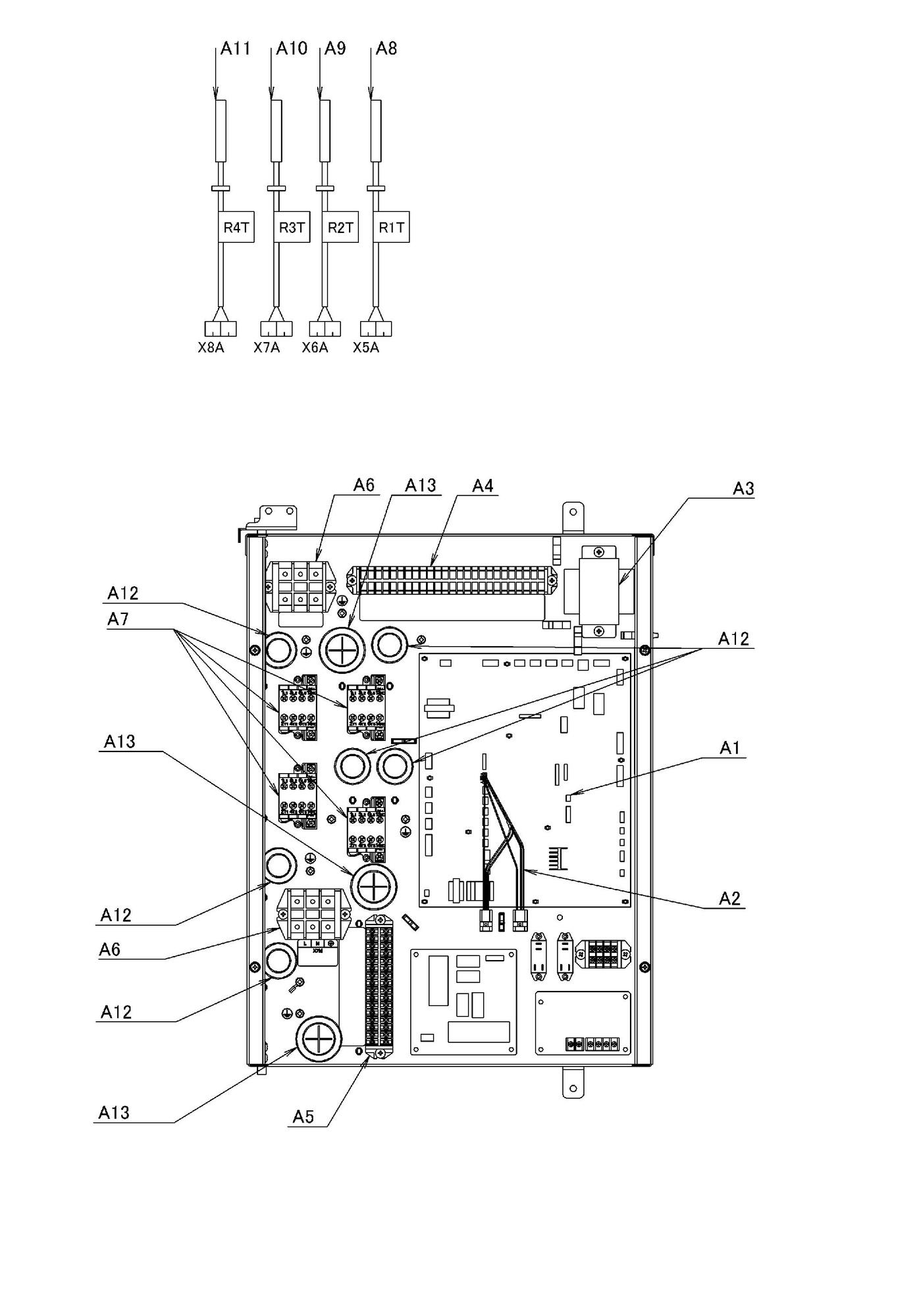

Pcb assy eq19001-34 (e) Daikin 5038844
A1 page 4 Pcb assy eq19001-34 (e)
Code article PEX: 684444
Daikin
Réf fabricant: 5038844
± 3 jours ouvrés
561,66 € TTC
H_sonde r3t 3p378679-7 b Daikin 5013648
A10 page 4 H_sonde r3t 3p378679-7 b
Code article PEX: 454337
Daikin
Réf fabricant: 5013648
± 3 jours ouvrés
49,26 € TTC
H_sonde r4t 3p378679-8 b Daikin 5013649
A11 page 4 H_sonde r4t 3p378679-8 b
Code article PEX: 454338
Daikin
Réf fabricant: 5013649
± 3 jours ouvrés
11,58 € TTC
Bushing pvc 21 blk Daikin 5038718
A12 page 4 Bushing pvc 21 blk
Code article PEX: 684398
Daikin
Réf fabricant: 5038718
± 3 jours ouvrés
8,86 € TTC
Caoutchouc de douille Daikin 5037515
A13 page 4 Caoutchouc de douille
Code article PEX: 744758
Daikin
Réf fabricant: 5037515
± 3 jours ouvrés
20,27 € TTC
Cable capteurs de pression Daikin 5020604
A2 page 4 Cable capteurs de pression
Code article PEX: 682052
Daikin
Réf fabricant: 5020604
± 3 jours ouvrés
49,86 € TTC
R* transformateur 3ea74055-5 Daikin 5009161
A3 page 4 R* transformateur 3ea74055-5
Code article PEX: 452532
Daikin
Réf fabricant: 5009161
± 3 jours ouvrés
62,90 € TTC
Terminal block hp-3048-1-25p Daikin 2011532
A4 page 4 Terminal block hp-3048-1-25p
Code article PEX: 444159
Daikin
Réf fabricant: 2011532
± 3 jours ouvrés
sur devis
Terminal strip Daikin 5001955
A5 page 4 Terminal strip
Code article PEX: 680928
Daikin
Réf fabricant: 5001955
± 3 jours ouvrés
87,56 € TTC
Bornier t3079-1-3p 3p170731-30 Daikin 5009313
A6 page 4 Bornier t3079-1-3p 3p170731-30
Code article PEX: 452602
Daikin
Réf fabricant: 5009313
± 3 jours ouvrés
32,78 € TTC
Contacteur 4sw08936-1 Daikin 5002559
A7 page 4 Contacteur 4sw08936-1
Code article PEX: 450122
Daikin
Réf fabricant: 5002559
± 3 jours ouvrés
92,58 € TTC
H_sonde temp. r1t 3p378679-9 g Daikin 5020506
A8 page 4 H_sonde temp. r1t 3p378679-9 g
Code article PEX: 456553
Daikin
Réf fabricant: 5020506
± 3 jours ouvrés
50,24 € TTC
H_sonde r2t 3p378679-6 b Daikin 5013647
A9 page 4 H_sonde r2t 3p378679-6 b
Code article PEX: 454336
Daikin
Réf fabricant: 5013647
± 3 jours ouvrés
12,22 € TTC
B1 page 2 Thermal insulation

Daikin
Réf fabricant: 5038845
avec délai
sur devis
B10 page 2 Water pipe assy

Daikin
Réf fabricant: 5038853
avec délai
sur devis
Tuyau d eau assy fs-phe Daikin 5038854
B11 page 2 Tuyau d eau assy fs-phe
Code article PEX: 744779
Daikin
Réf fabricant: 5038854
± 3 jours ouvrés
100,21 € TTC
B12 page 2 Water pipe assy

Daikin
Réf fabricant: 5038855
avec délai
sur devis
Tuyau d eau assy buh-pump Daikin 5038856
B13 page 2 Tuyau d eau assy buh-pump
Code article PEX: 744780
Daikin
Réf fabricant: 5038856
± 3 jours ouvrés
104,65 € TTC
Water pipe assy Daikin 5020311
B14 page 2 Water pipe assy
Code article PEX: 681995
Daikin
Réf fabricant: 5020311
± 3 jours ouvrés
108,84 € TTC
H_sonde de pression eau 4p500028-1 Daikin 5020313
B15 page 2 H_sonde de pression eau 4p500028-1
Code article PEX: 456498
Daikin
Réf fabricant: 5020313
± 3 jours ouvrés
60,78 € TTC
Capteur debit 4p502094-2 Daikin 5035503
B18 page 2 Capteur debit 4p502094-2
Code article PEX: 683463
Daikin
Réf fabricant: 5035503
± 3 jours ouvrés
274,69 € TTC
Cable capteur pression 3p609956-2 Daikin 5035507
B19 page 2 Cable capteur pression 3p609956-2
Code article PEX: 683467
Daikin
Réf fabricant: 5035507
± 3 jours ouvrés
123,60 € TTC
B2 page 2 Thermal insulation

Daikin
Réf fabricant: 5038846
avec délai
sur devis
Rencontre Daikin 5019257
B20 page 2 Rencontre
Code article PEX: 744488
Daikin
Réf fabricant: 5019257
± 3 jours ouvrés
15,47 € TTC
Installation (capteur de debit) Daikin 5014025
B21 page 2 Installation (capteur de debit)
Code article PEX: 454615
Daikin
Réf fabricant: 5014025
± 3 jours ouvrés
23,59 € TTC
Fixation 4p467728-1 a Daikin 5020317
B22 page 2 Fixation 4p467728-1 a
Code article PEX: 456501
Daikin
Réf fabricant: 5020317
± 3 jours ouvrés
16,48 € TTC
Purgeur automatique 4p314929-1 Daikin 5009336
B23 page 2 Purgeur automatique 4p314929-1
Code article PEX: 452617
Daikin
Réf fabricant: 5009336
en stock
42,88 € TTC
Chauffage assy 9kw Daikin 5038861
B24 page 2 Chauffage assy 9kw
Code article PEX: 744782
Daikin
Réf fabricant: 5038861
± 3 jours ouvrés
652,68 € TTC
Joint raccordement rapide 3p478389-1 b / Daikin 5020321
B25 page 2 Joint raccordement rapide 3p478389-1 b /
Code article PEX: 681998
Daikin
Réf fabricant: 5020321
± 3 jours ouvrés
15,65 € TTC
Joint quick connection mf Daikin 5020322
B26 page 2 Joint quick connection mf
Code article PEX: 681999
Daikin
Réf fabricant: 5020322
± 3 jours ouvrés
14,81 € TTC
Coude tuyauterie 3p563196-1 Daikin 5023262
B27 page 2 Coude tuyauterie 3p563196-1
Code article PEX: 682627
Daikin
Réf fabricant: 5023262
± 3 jours ouvrés
43,73 € TTC
Tuyau coude d eau eabh16da6v 3p563195-1 Daikin 5023261
B28 page 2 Tuyau coude d eau eabh16da6v 3p563195-1
Code article PEX: 682626
Daikin
Réf fabricant: 5023261
± 3 jours ouvrés
37,03 € TTC
Filtre eau caleffi 4p484126-1 Daikin 5020323
B29 page 2 Filtre eau caleffi 4p484126-1
Code article PEX: 456504
Daikin
Réf fabricant: 5020323
en stock
245,80 € TTC
B3 page 2 Thermal insulation

Daikin
Réf fabricant: 5038847
avec délai
sur devis
Cle demontage filtre magnetik 4p538193-1 Daikin 5021996
B30 page 2 Cle demontage filtre magnetik 4p538193-1
Code article PEX: 682282
Daikin
Réf fabricant: 5021996
± 3 jours ouvrés
22,67 € TTC
Pompe 4p555209-1 Daikin 5024358
B31 page 2 Pompe 4p555209-1
Code article PEX: 682846
Daikin
Réf fabricant: 5024358
± 3 jours ouvrés
498,55 € TTC
Joint pump Daikin 5020325
B33 page 2 Joint pump
Code article PEX: 682000
Daikin
Réf fabricant: 5020325
± 3 jours ouvrés
177,77 € TTC
Joint etancheite 4sw04376 Daikin 5006958
B36 page 2 Joint etancheite 4sw04376
Code article PEX: 451697
Daikin
Réf fabricant: 5006958
± 3 jours ouvrés
5,29 € TTC
Joint 4p345922-3 Daikin 5011953
B38 page 2 Joint 4p345922-3
Code article PEX: 453649
Daikin
Réf fabricant: 5011953
± 3 jours ouvrés
8,82 € TTC
Vanne a bois.spherique 4p499203-1 Daikin 5020326
B39 page 2 Vanne a bois.spherique 4p499203-1
Code article PEX: 456506
Daikin
Réf fabricant: 5020326
± 3 jours ouvrés
103,38 € TTC
B4 page 2 Thermal insulation

Daikin
Réf fabricant: 5038848
avec délai
sur devis
Soupape differentielle 4p508766-1 Daikin 5020327
B40 page 2 Soupape differentielle 4p508766-1
Code article PEX: 456507
Daikin
Réf fabricant: 5020327
± 3 jours ouvrés
135,59 € TTC
Fixation 4p550926-1 Daikin 5022593
B43 page 2 Fixation 4p550926-1
Code article PEX: 682410
Daikin
Réf fabricant: 5022593
± 3 jours ouvrés
13,38 € TTC
Ruban d isolation thermique Daikin 5020334
B47 page 2 Ruban d isolation thermique
Code article PEX: 744507
Daikin
Réf fabricant: 5020334
± 3 jours ouvrés
13,72 € TTC
B48 page 2 Sealing material

Daikin
Réf fabricant: 5020337
avec délai
sur devis
Pompe harnais fil (puissance) 3p496636-1 Daikin 5020774
B49 page 2 Pompe harnais fil (puissance) 3p496636-1
Code article PEX: 682082
Daikin
Réf fabricant: 5020774
± 3 jours ouvrés
21,14 € TTC
B5 page 2 Thermal insulation

Daikin
Réf fabricant: 5038849
avec délai
sur devis
Pompe harnais de fil (signal) 3p496636-2 Daikin 5020775
B50 page 2 Pompe harnais de fil (signal) 3p496636-2
Code article PEX: 682083
Daikin
Réf fabricant: 5020775
± 3 jours ouvrés
25,06 € TTC
Support sonde 4pa38890-1 Daikin 042396J
B52 page 2 Support sonde 4pa38890-1
Code article PEX: 434986
Daikin
Réf fabricant: 042396J
± 3 jours ouvrés
2,40 € TTC
B53 page 2 Piping fixture water pipes

Daikin
Réf fabricant: 5023269
avec délai
sur devis
B54 page 2 Piping fixture water pipes

Daikin
Réf fabricant: 5023270
avec délai
sur devis
B55 page 2 Piping fixture gas pipes

Daikin
Réf fabricant: 5038863
avec délai
sur devis
B56 page 2 Piping fixture gas pipes

Daikin
Réf fabricant: 5038864
avec délai
sur devis
Boitier clixon Daikin 5020343
B58 page 2 Boitier clixon
Code article PEX: 744508
Daikin
Réf fabricant: 5020343
± 3 jours ouvrés
18,48 € TTC
B59 page 2 Clixon top plate

Daikin
Réf fabricant: 5020344
avec délai
sur devis
H_vase expansion 2p318033-1 10l Daikin 5009309
B6 page 2 H_vase expansion 2p318033-1 10l
Code article PEX: 452599
Daikin
Réf fabricant: 5009309
en stock
200,52 € TTC
H_securite thermique 4p312728-4 d Daikin 5020345
B60 page 2 H_securite thermique 4p312728-4 d
Code article PEX: 456509
Daikin
Réf fabricant: 5020345
± 3 jours ouvrés
109,54 € TTC
Bushing rubber Daikin 5037514
B61 page 2 Bushing rubber
Code article PEX: 684091
Daikin
Réf fabricant: 5037514
± 3 jours ouvrés
19,09 € TTC
B62 page 2 Cable clamp gland

Daikin
Réf fabricant: 5020349
avec délai
sur devis
B63 page 2 Cable clamp nut

Daikin
Réf fabricant: 5020350
avec délai
sur devis
Cable clamp gland m25x1.5 Daikin 5036382
B64 page 2 Cable clamp gland m25x1.5
Code article PEX: 683758
Daikin
Réf fabricant: 5036382
± 3 jours ouvrés
88,86 € TTC
B65 page 2 Cable gland nut

Daikin
Réf fabricant: 5036383
avec délai
sur devis
Joint d etancheite 25x4 4p480755-1 Daikin 5020353
B66 page 2 Joint d etancheite 25x4 4p480755-1
Code article PEX: 456510
Daikin
Réf fabricant: 5020353
en stock
28,79 € TTC
Joint 25.7x3.5 wht 4p395522-1 Daikin 5015613
B67 page 2 Joint 25.7x3.5 wht 4p395522-1
Code article PEX: 455174
Daikin
Réf fabricant: 5015613
± 3 jours ouvrés
15,77 € TTC
Cable capteur de pression 3p502661-1 c Daikin 5020772
B68 page 2 Cable capteur de pression 3p502661-1 c
Code article PEX: 682080
Daikin
Réf fabricant: 5020772
± 3 jours ouvrés
21,06 € TTC
B69 page 2 Mounting plate epp

Daikin
Réf fabricant: 5038865
avec délai
sur devis
Echangeur Daikin 5038850
B7 page 2 Echangeur
Code article PEX: 684445
Daikin
Réf fabricant: 5038850
± 3 jours ouvrés
1 437,13 € TTC
B70 page 2 Mounting plate epp+chimney

Daikin
Réf fabricant: 5038866
avec délai
sur devis
B71 page 2 Support plate (pipe clamp)

Daikin
Réf fabricant: 5038867
avec délai
sur devis
B8 page 2 Flexible tube (exp. vessel)

Daikin
Réf fabricant: 5038851
avec délai
sur devis
B9 page 2 Pipe assy chimney

Daikin
Réf fabricant: 5038852
avec délai
sur devis
Tole droite 2p594707-1 Daikin 5034949

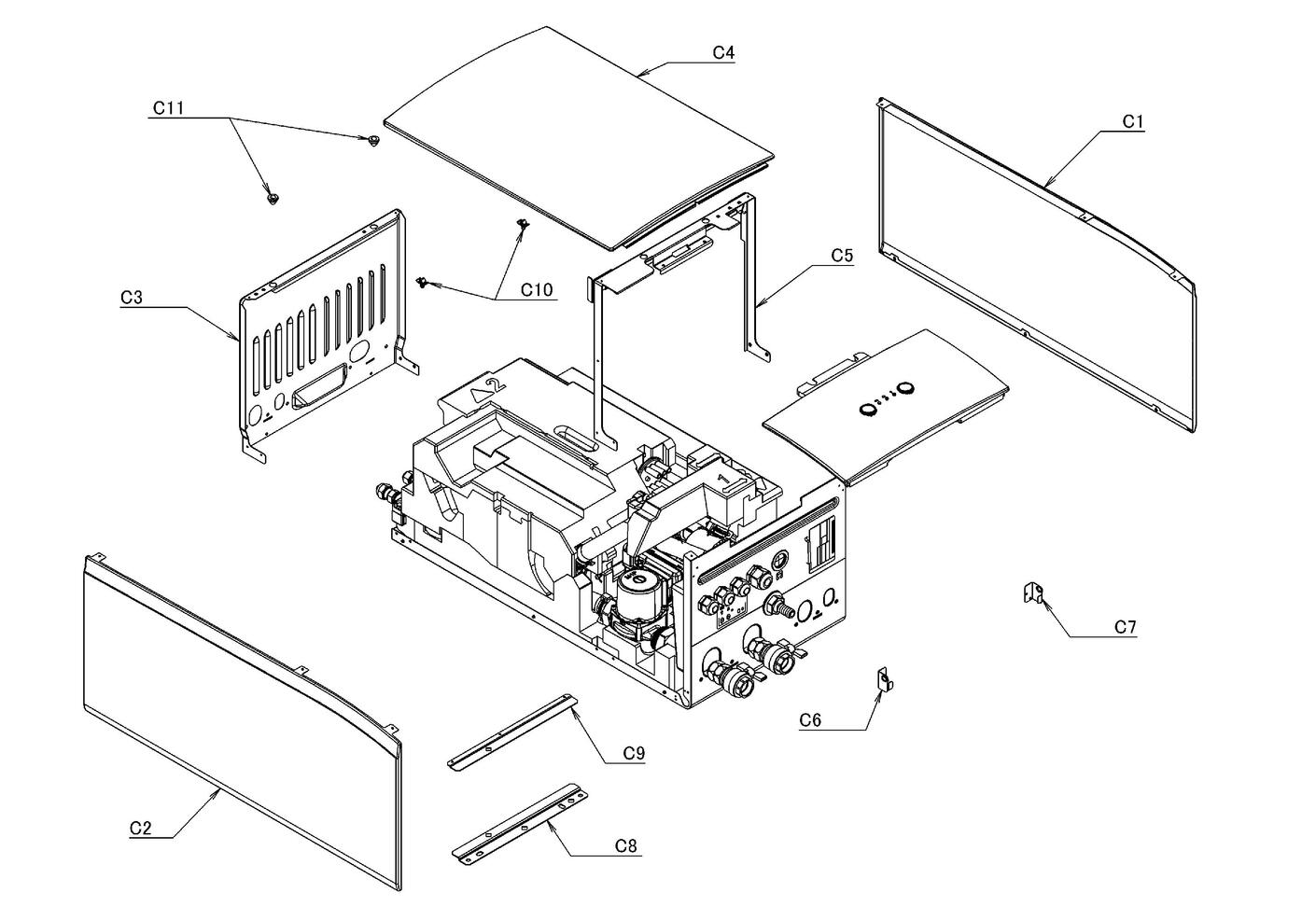

C1 page 1 Tole droite 2p594707-1
Code article PEX: 683333
Daikin
Réf fabricant: 5034949
± 3 jours ouvrés
158,12 € TTC
Clips fixation platine 4sw08156-1 Daikin 5002041
C10 page 1 Clips fixation platine 4sw08156-1
Code article PEX: 449909
Daikin
Réf fabricant: 5002041
± 3 jours ouvrés
5,33 € TTC
Clips fixation platine 4sw08156-2 Daikin 5002040
C11 page 1 Clips fixation platine 4sw08156-2
Code article PEX: 449908
Daikin
Réf fabricant: 5002040
± 3 jours ouvrés
10,40 € TTC
Plaque lateral gauche 2p594710-1 Daikin 5034950
C2 page 1 Plaque lateral gauche 2p594710-1
Code article PEX: 683334
Daikin
Réf fabricant: 5034950
± 3 jours ouvrés
204,47 € TTC
Top plate assy (sheet metal) painted Daikin 5038868
C3 page 1 Top plate assy (sheet metal) painted
Code article PEX: 684448
Daikin
Réf fabricant: 5038868
± 3 jours ouvrés
109,13 € TTC
Front plate assy Daikin 5038869
C4 page 1 Front plate assy
Code article PEX: 684449
Daikin
Réf fabricant: 5038869
± 3 jours ouvrés
136,02 € TTC
C5 page 1 Frame assy

Daikin
Réf fabricant: 5020515
avec délai
sur devis
C6 page 1 Mounting plate

Daikin
Réf fabricant: 5020362
avec délai
sur devis
C7 page 1 Mounting plate

Daikin
Réf fabricant: 5020363
avec délai
sur devis
Plaque fixation murale 3p491871-1 a Daikin 5020366
C8 page 1 Plaque fixation murale 3p491871-1 a
Code article PEX: 682010
Daikin
Réf fabricant: 5020366
± 3 jours ouvrés
17,00 € TTC
Plaque de montage 3p478962-1 b (plaque a Daikin 5020365
C9 page 1 Plaque de montage 3p478962-1 b (plaque a
Code article PEX: 682009
Daikin
Réf fabricant: 5020365
± 3 jours ouvrés
25,76 € TTC
Afficheur mmi2 4p614708-1 Daikin 5035233
D10 page 3 Afficheur mmi2 4p614708-1
Code article PEX: 683422
Daikin
Réf fabricant: 5035233
± 3 jours ouvrés
104,93 € TTC
Visse m4 ehbh08da6v 3p492973-1 Daikin 5020377
D11 page 3 Visse m4 ehbh08da6v 3p492973-1
Code article PEX: 682014
Daikin
Réf fabricant: 5020377
± 3 jours ouvrés
18,37 € TTC
Pan head tapping screw 3x6 Daikin 5021990
D12 page 3 Pan head tapping screw 3x6
Code article PEX: 682279
Daikin
Réf fabricant: 5021990
± 3 jours ouvrés
12,29 € TTC
Pan head tapping screw 3x12 Daikin 5021991
D13 page 3 Pan head tapping screw 3x12
Code article PEX: 682280
Daikin
Réf fabricant: 5021991
± 3 jours ouvrés
12,29 € TTC
Panneau controle mmi2 ehbh08ea6v 1p60016 Daikin 5035509
D14 page 3 Panneau controle mmi2 ehbh08ea6v 1p60016
Code article PEX: 683468
Daikin
Réf fabricant: 5035509
± 3 jours ouvrés
65,00 € TTC
Main body mmi2 Daikin 5039128
D15 page 3 Main body mmi2
Code article PEX: 684469
Daikin
Réf fabricant: 5039128
± 3 jours ouvrés
728,56 € TTC
Bornier Daikin 5035508
D2 Bornier
Code article PEX: 744682
Daikin
Réf fabricant: 5035508
± 3 jours ouvrés
41,80 € TTC
Panneau avant transparent 4p504540-1 Daikin 5020369
D3 page 3 Panneau avant transparent 4p504540-1
Code article PEX: 456515
Daikin
Réf fabricant: 5020369
± 3 jours ouvrés
195,74 € TTC
Washer (mmi2 pcb) Daikin 5035234
D4 page 3 Washer (mmi2 pcb)
Code article PEX: 683423
Daikin
Réf fabricant: 5035234
± 3 jours ouvrés
28,19 € TTC
H_platine reception pcb2 3p452962- 1 Daikin 5018413
D5 page 3 H_platine reception pcb2 3p452962- 1
Code article PEX: 456070
Daikin
Réf fabricant: 5018413
± 3 jours ouvrés
75,48 € TTC
Cable 3p497399-1 Daikin 5020371
D6 page 3 Cable 3p497399-1
Code article PEX: 682012
Daikin
Réf fabricant: 5020371
± 3 jours ouvrés
29,39 € TTC
Bouton 0 pousser 3p482350-1 Daikin 5020372
D7 page 3 Bouton 0 pousser 3p482350-1
Code article PEX: 456516
Daikin
Réf fabricant: 5020372
± 3 jours ouvrés
128,69 € TTC
Bouton interface 4p497592-1 Daikin 5020373
D8 page 3 Bouton interface 4p497592-1
Code article PEX: 682013
Daikin
Réf fabricant: 5020373
± 3 jours ouvrés
13,91 € TTC
Pcb assy main mmi2 Daikin 5039130
D9 page 3 Pcb assy main mmi2
Code article PEX: 684471
Daikin
Réf fabricant: 5039130
± 3 jours ouvrés
450,19 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin EBBH11DF9W ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
