Unité interne Daikin EHVH04S18CB3VF



Pompe a chaleur gamme Altherma

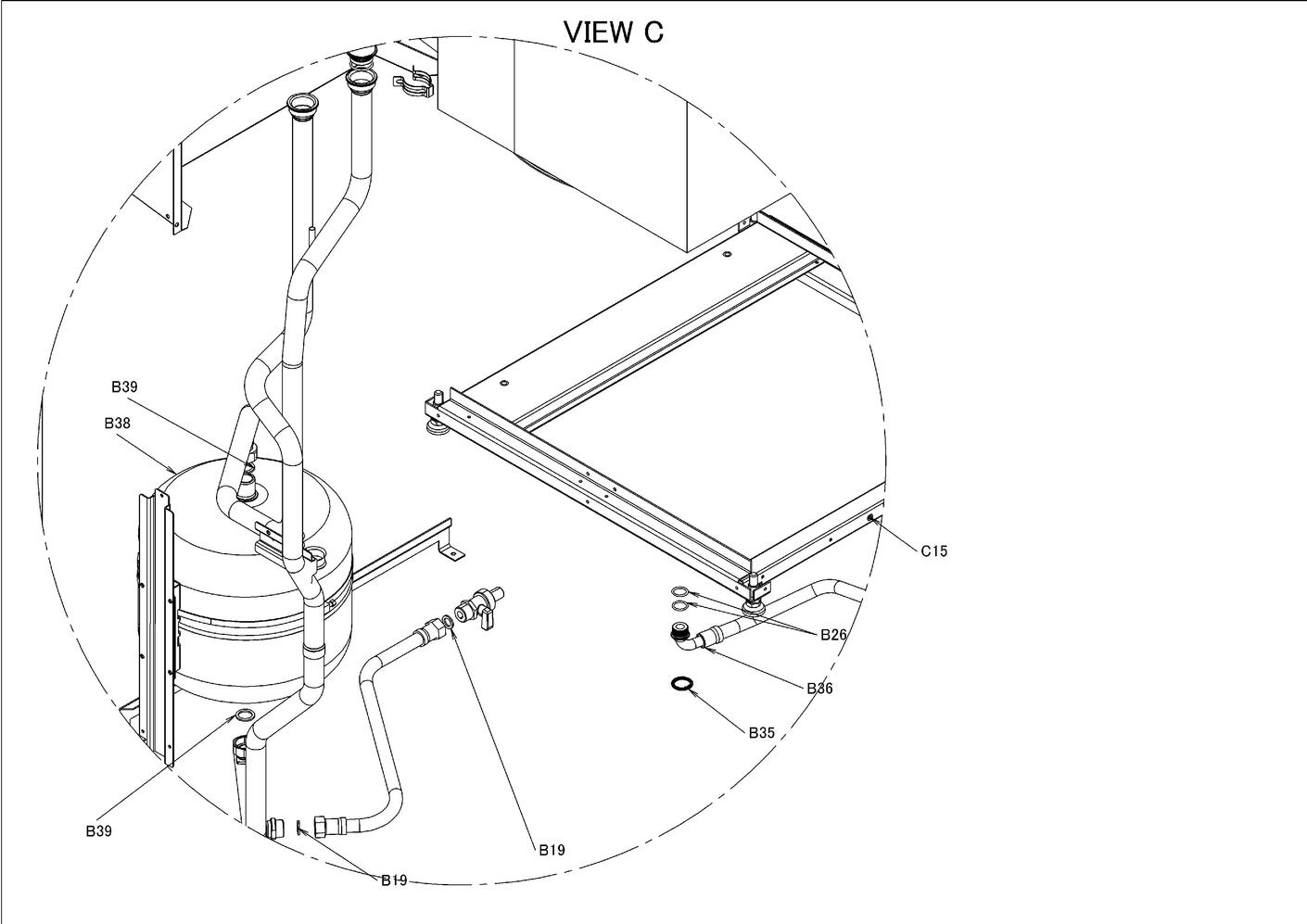

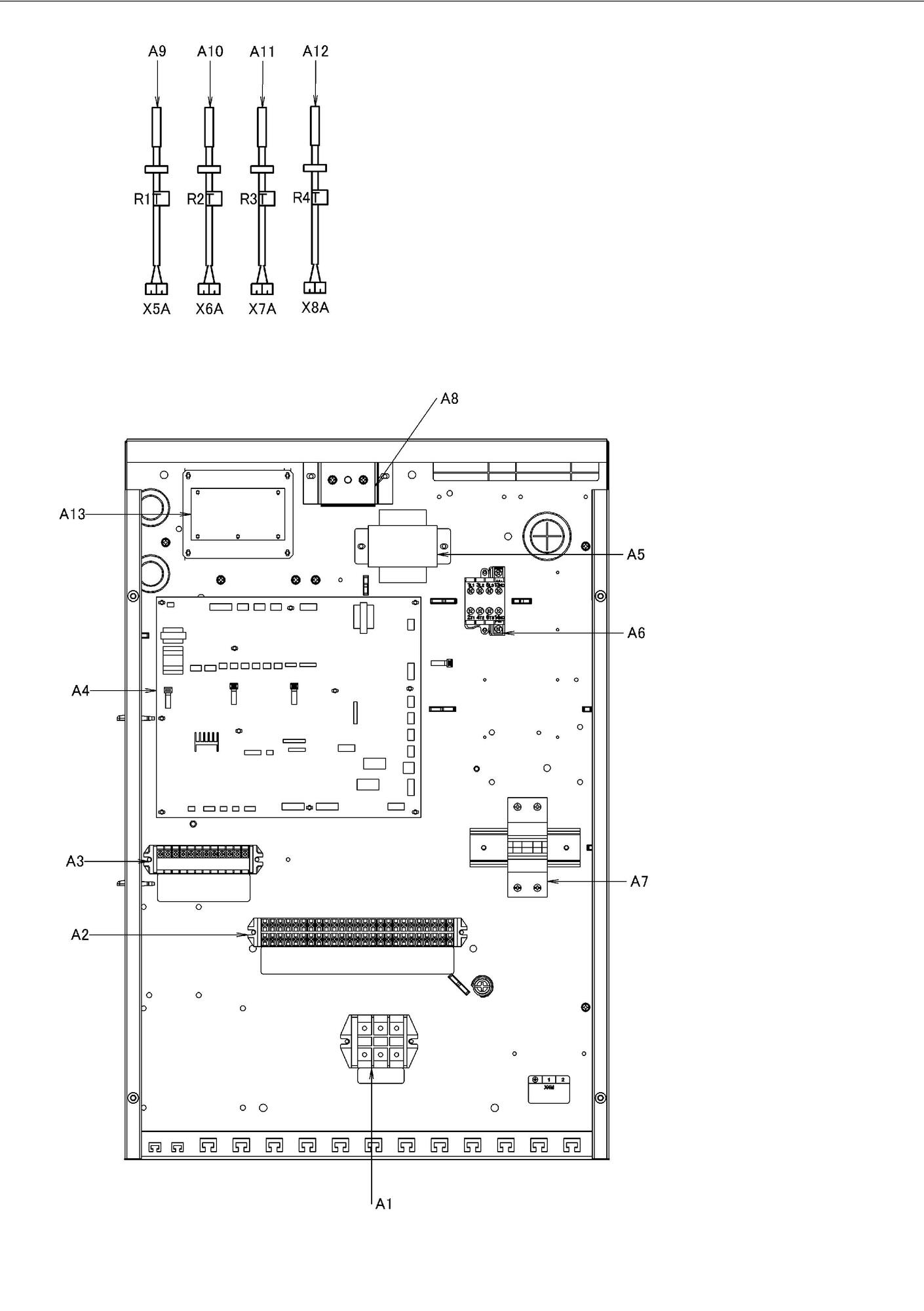

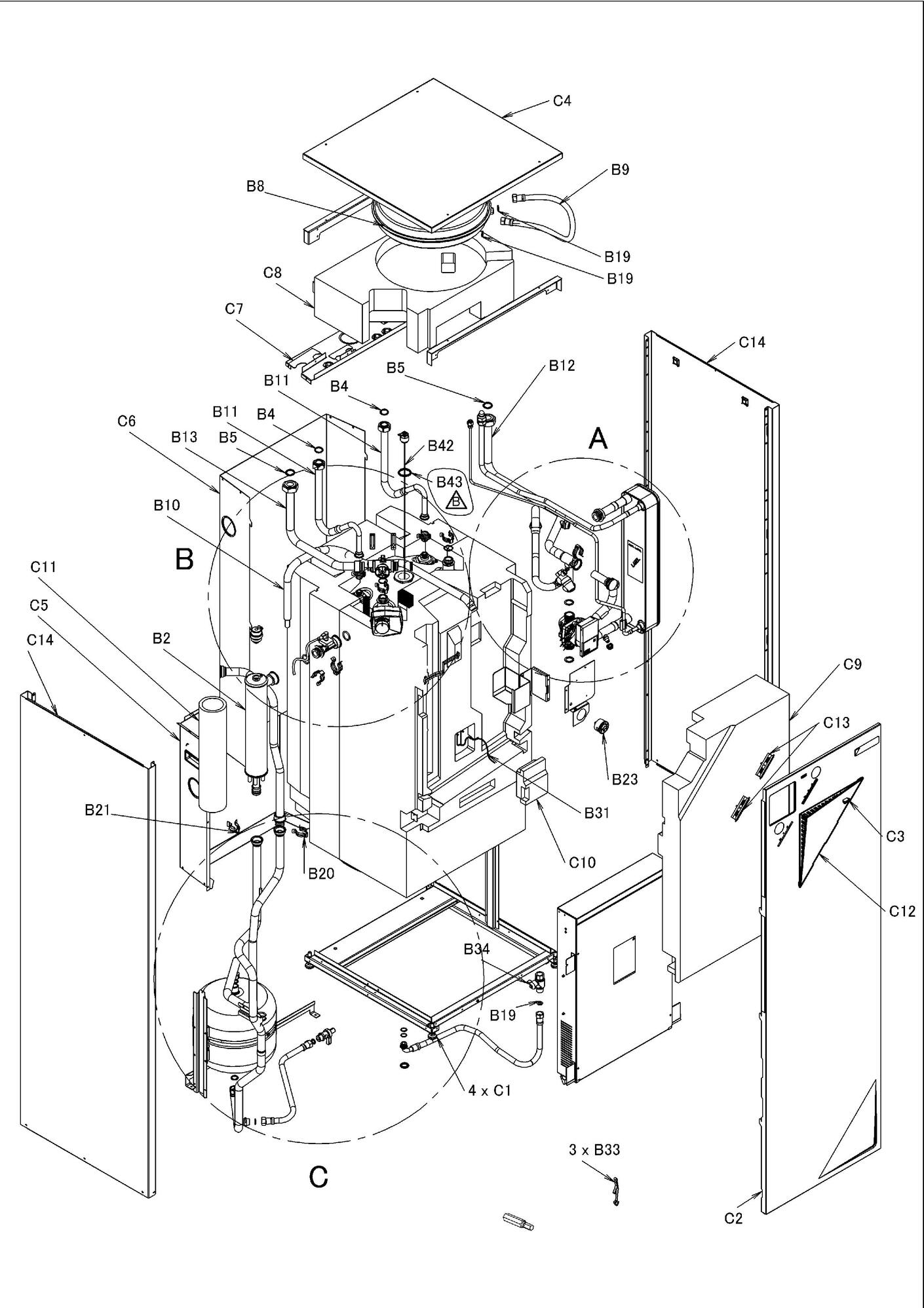

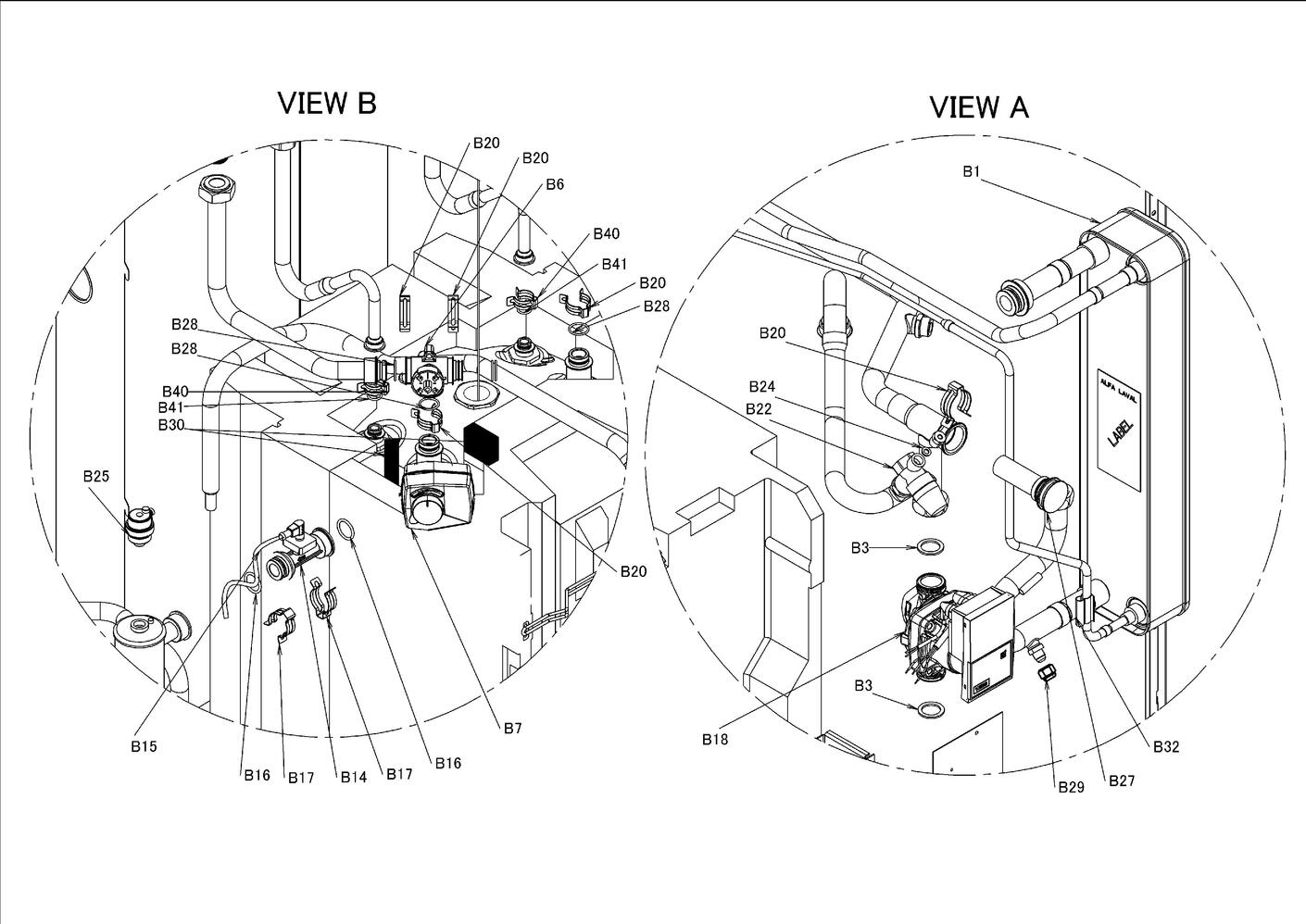

page 1
page 2
page 3
page 4
Pièces détachées Unité interne Daikin EHVH04S18CB3VF chez Pièces Express


Référence fabricant
Position Schéma
5009313 Bornier t3079-1-3p 3p170731-30 A1
5009166 Sonde 3p318052-2 A10
5009167 Sonde 3p318052-3 A11
5009168 Sonde 3p318052-4 A12
5016444 Platine electrode 4p415443-1 A13
5001956 Bornier 3p238498-95 A2
5001954 Bornier 3p238498-20 A3
5020995 Platine 2p490341-6b SP2768 V900 76F2 A4
5009161 R* transformateur 3ea74055-5 A5
5002559 Contacteur 4sw08936-1 A6
301157P Fusible a3v3 5sy 220-7 20a 4sw02669-1 A7
5013645 Fusible thermique A8
5009165 Sonde 3p318052-1 A9
5015644 Echangeur a plaque gbs 04 3p404701-1 B1
5009397 Flexible vanne securite 3p317394-1 B10
5014007 Ensemble tube eau potable B11
5009399 Ensemble tuyau d eau 3p317871-1 B12
5009401 Tuyau d eau B13
5015066 H_controleur debit sika vvx20 4p383975-1 B14
5011976 Cble 4p358346-1 B15
5015613 Joint 25.7x3.5 wht 4p395522-1 B16
5004461 Fixation 4pw57821-1 B17
5010223 Pompe wilo yonos para rs15/7.0 pwm1 B18
5006166 Joint 1/2" 4sw04376-9 B19
5015190 Resistance elect 3kw 2p383231-1d B2
5002161 Grand collier de fixation B20
5009335 Fixation 4p314160-1 B21
5009341 Vanne de securite 4p317397-1 B22
5002556 Manometre 0/4 bar 4sw04196-4 B23
301751P Joint ligne 1/4 11 x 6.2 x 1.5 B24
5009336 Purgeur automatique 4p314929-1 B25
5002153 Joint torique 4sw08056-1 od20xid16x2 B26
5009420 Filtre tuyauterie 4p320903-1 B27
5009421 Joint torique 4p322169-1 B28
5006140 Bouchon 5/16" 4sw09896-1 B29
5011972 Joint 4p345922-1 B3
300848P Isolation 50x45x20 4pw16157-3 B30
5009427 Sonde ballon 4p317953-1 B31
0035107 Doigt de gant B32
300847P Support sonde 4pa38890-1 B33
5009428 Vanne 1/2 4p322067-1 B34
5009429 Circlips 4p317171-1 B35
5015046 Tube flex. vidange reservoir 3p317395-1d B36
5010111 Vanne quart de tour 4p315982-1 B37
5017660 Ballon tampon 12l 2p451677-1 B38
301654P Joint 3/4" 4sw01377-2 B39
5006958 Joint etancheite 4sw04376 B4
5002034 Goupille fixation 4p188355-1 B40
5006960 Joint torique 15,54 x 2,62 4sw08056-4 B41
5016443 Anode 3p415453-1 B42
5007762 Joint 50 d=56.7 d=49.7 B43
5009394 Sealing epdm 38x27x2 B5
5021809 H_corps vanne 3 voies 4pw68972-1a B6
5015646 Moteur vanne 3 voies + cable 3p3535474-3 B7
5009395 Vase expansion 10l 3p317389-1 B8
5009396 Flexible vase expansion 3p317392-1 B9
5002164 Pieds mise a niveau m10x40 4sw07436-2 C1
5009417 Isolation thermique 3p314844-1 C10
5014023 Tube d isolation buh C11
5009445 Couvercle panneau contrôle 3p320558-1 C12
5010090 Charniere 3p318415-1 C13
5009909 Tole cote 2p312043-1 C14
5014234 Lock pin C15
5014236 Tole avant 3p320511-1 C2
302896P Aimant de fermeture portillon C3
5009410 Panneau 2p311942-1 C4
5009411 Tole arriere 3p320513-1 C5
5009412 Tole arriere 3p320514-1 C6
5009413 Capot superieur 3p320515-1 C7
5009414 Isolation thermique 2p314843-1 C8
5009415 Protection thermique 2p314842-1 C9
5009440 Packing case (pallet) D1
5010864 Pan head tapping screw (universal woodscrew) D10
5015017 Vis torx 4p398689-1 D11
5009441 Caisse d emballage support france 4p3167 D2
5009442 Caisse d emballage gauche 4p317029-1 D3
5009443 Caisse d emballage droite 4p317030-1 D4
5009444 Caisse d emballage dessus 4p316773-1 D5
5010863 Pallet (transportation plank) D6
5009446 Protection cap D7
5009447 Protection cap D8
5009320 Caisse d emballage avant 4p316758-2 D9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin EHVH04S18CB3VF



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Bornier t3079-1-3p 3p170731-30 Daikin 5009313
Bornier t3079-1-3p 3p170731-30
Code article PEX: 452602
Daikin
Réf fabricant: 5009313
± 3 jours ouvrés
32,78 € TTC
Sonde 3p318052-2 Daikin 5009166
Sonde 3p318052-2
Code article PEX: 452537
Daikin
Réf fabricant: 5009166
± 3 jours ouvrés
32,54 € TTC
Sonde 3p318052-3 Daikin 5009167
Sonde 3p318052-3
Code article PEX: 452538
Daikin
Réf fabricant: 5009167
± 3 jours ouvrés
32,54 € TTC
Sonde 3p318052-4 Daikin 5009168
Sonde 3p318052-4
Code article PEX: 452539
Daikin
Réf fabricant: 5009168
± 3 jours ouvrés
32,54 € TTC
Platine electrode 4p415443-1 Daikin 5016444
Platine electrode 4p415443-1
Code article PEX: 455450
Daikin
Réf fabricant: 5016444
± 3 jours ouvrés
155,87 € TTC
Bornier 3p238498-95 Daikin 5001956
Bornier 3p238498-95
Code article PEX: 449873
Daikin
Réf fabricant: 5001956
± 3 jours ouvrés
88,54 € TTC
Bornier 3p238498-20 Daikin 5001954
Bornier 3p238498-20
Code article PEX: 449872
Daikin
Réf fabricant: 5001954
± 3 jours ouvrés
sur devis
Platine 2p490341-6b Daikin 5020995
Platine 2p490341-6b
Code article PEX: 456658
Daikin
Réf fabricant: 5020995
± 3 jours ouvrés
564,70 € TTC
R* transformateur 3ea74055-5 Daikin 5009161
R* transformateur 3ea74055-5
Code article PEX: 452532
Daikin
Réf fabricant: 5009161
± 3 jours ouvrés
62,90 € TTC
Contacteur 4sw08936-1 Daikin 5002559
Contacteur 4sw08936-1
Code article PEX: 450122
Daikin
Réf fabricant: 5002559
± 3 jours ouvrés
92,58 € TTC
Fusible a3v3 5sy 220-7 20a 4sw02669-1 Daikin 301157P
Fusible a3v3 5sy 220-7 20a 4sw02669-1
Code article PEX: 446343
Daikin
Réf fabricant: 301157P
± 3 jours ouvrés
81,52 € TTC
Fusible thermique Daikin 5013645
Fusible thermique
Code article PEX: 454333
Daikin
Réf fabricant: 5013645
± 3 jours ouvrés
259,87 € TTC
Sonde 3p318052-1 Daikin 5009165
Sonde 3p318052-1
Code article PEX: 452536
Daikin
Réf fabricant: 5009165
± 3 jours ouvrés
37,18 € TTC
Echangeur a plaque gbs 04 3p404701-1 Daikin 5015644
Echangeur a plaque gbs 04 3p404701-1
Code article PEX: 455190
Daikin
Réf fabricant: 5015644
± 3 jours ouvrés
1 194,72 € TTC
Flexible vanne securite 3p317394-1 Daikin 5009397
Flexible vanne securite 3p317394-1
Code article PEX: 452643
Daikin
Réf fabricant: 5009397
± 3 jours ouvrés
86,00 € TTC
Ensemble tube eau potable Daikin 5014007
Ensemble tube eau potable
Code article PEX: 454601
Daikin
Réf fabricant: 5014007
± 3 jours ouvrés
81,07 € TTC
Ensemble tuyau d eau 3p317871-1 Daikin 5009399
Ensemble tuyau d eau 3p317871-1
Code article PEX: 452645
Daikin
Réf fabricant: 5009399
± 3 jours ouvrés
360,50 € TTC
Tuyau d eau Daikin 5009401
Tuyau d eau
Code article PEX: 681095
Daikin
Réf fabricant: 5009401
± 3 jours ouvrés
140,94 € TTC
H_controleur debit 4p502094-1 Daikin 5015066
H_controleur debit 4p502094-1
Code article PEX: 456500
Daikin
Réf fabricant: 5015066
± 3 jours ouvrés
320,74 € TTC
Cble 4p358346-1 Daikin 5011976
Cble 4p358346-1
Code article PEX: 453654
Daikin
Réf fabricant: 5011976
± 3 jours ouvrés
100,74 € TTC
Joint 25.7x3.5 wht 4p395522-1 Daikin 5015613
Joint 25.7x3.5 wht 4p395522-1
Code article PEX: 455174
Daikin
Réf fabricant: 5015613
± 3 jours ouvrés
15,77 € TTC
Fixation 4pw57821-1 Daikin 5004461
Fixation 4pw57821-1
Code article PEX: 450535
Daikin
Réf fabricant: 5004461
± 3 jours ouvrés
70,33 € TTC
Pompe para 15-130/7-50/ipwm1-6 Daikin 5010223
Pompe para 15-130/7-50/ipwm1-6
Code article PEX: 671435
Daikin
Réf fabricant: 5010223
± 3 jours ouvrés
393,23 € TTC
Joint 1/2" 4sw04376-9 Daikin 5006166
Joint 1/2" 4sw04376-9
Code article PEX: 451472
Daikin
Réf fabricant: 5006166
± 3 jours ouvrés
6,62 € TTC
Resistance elect 3kw 2p383231-1d Daikin 5015190
Resistance elect 3kw 2p383231-1d
Code article PEX: 455000
Daikin
Réf fabricant: 5015190
± 3 jours ouvrés
571,42 € TTC
Grand collier de fixation Daikin 5002161
Grand collier de fixation
Code article PEX: 449956
Daikin
Réf fabricant: 5002161
± 3 jours ouvrés
6,96 € TTC
Fixation 4p314160-1 Daikin 5009335
Fixation 4p314160-1
Code article PEX: 452616
Daikin
Réf fabricant: 5009335
± 3 jours ouvrés
10,88 € TTC
Vanne de securite 4p317397-1 Daikin 5009341
Vanne de securite 4p317397-1
Code article PEX: 452622
Daikin
Réf fabricant: 5009341
en stock
37,07 € TTC
Manometre 0/4 bar + capillaire Daikin 5002556
Manometre 0/4 bar + capillaire
Code article PEX: 446789
Daikin
Réf fabricant: 5002556
en stock
43,93 € TTC
Joint ligne 1/4 11 x 6.2 x 1.5 Daikin 301751P
Joint ligne 1/4 11 x 6.2 x 1.5
Code article PEX: 446801
Daikin
Réf fabricant: 301751P
± 3 jours ouvrés
7,52 € TTC
Purgeur automatique 4p314929-1 Daikin 5009336
Purgeur automatique 4p314929-1
Code article PEX: 452617
Daikin
Réf fabricant: 5009336
en stock
42,88 € TTC
Joint torique 4sw08056-1 od20xid16x2 Daikin 5002153
Joint torique 4sw08056-1 od20xid16x2
Code article PEX: 449949
Daikin
Réf fabricant: 5002153
en stock
4,43 € TTC
Filtre tuyauterie 4p320903-1 Daikin 5009420
Filtre tuyauterie 4p320903-1
Code article PEX: 452664
Daikin
Réf fabricant: 5009420
en stock
39,00 € TTC
Joint torique 4p322169-1 Daikin 5009421
Joint torique 4p322169-1
Code article PEX: 452665
Daikin
Réf fabricant: 5009421
en stock
5,16 € TTC
Bouchon 5/16" 4sw09896-1 Daikin 5006140
Bouchon 5/16" 4sw09896-1
Code article PEX: 451456
Daikin
Réf fabricant: 5006140
± 3 jours ouvrés
10,70 € TTC
Joint 4p345922-1 Daikin 5011972
Joint 4p345922-1
Code article PEX: 453653
Daikin
Réf fabricant: 5011972
± 3 jours ouvrés
8,22 € TTC
Isolation 50x45x20 4pw16157-3 Daikin 300848P
Isolation 50x45x20 4pw16157-3
Code article PEX: 446175
Daikin
Réf fabricant: 300848P
± 3 jours ouvrés
8,75 € TTC
Sonde ballon 4p317953-1 Daikin 5009427
Sonde ballon 4p317953-1
Code article PEX: 452671
Daikin
Réf fabricant: 5009427
± 3 jours ouvrés
31,62 € TTC
Doigt de gant Daikin 0035107
Doigt de gant
Code article PEX: 433771
Daikin
Réf fabricant: 0035107
± 3 jours ouvrés
190,94 € TTC
Support sonde 4pa38890-1 Daikin 300847P
Support sonde 4pa38890-1
Code article PEX: 446174
Daikin
Réf fabricant: 300847P
± 3 jours ouvrés
4,76 € TTC
Vanne 1/2 4p322067-1 Daikin 5009428
Vanne 1/2 4p322067-1
Code article PEX: 452672
Daikin
Réf fabricant: 5009428
± 3 jours ouvrés
46,69 € TTC
Circlips 4p317171-1 Daikin 5009429
Circlips 4p317171-1
Code article PEX: 452673
Daikin
Réf fabricant: 5009429
± 3 jours ouvrés
4,76 € TTC
Tube flex. vidange reservoir 3p317395-1d Daikin 5015046
Tube flex. vidange reservoir 3p317395-1d
Code article PEX: 454975
Daikin
Réf fabricant: 5015046
± 3 jours ouvrés
130,88 € TTC
Vanne quart de tour 4p315982-1 Daikin 5010111
Vanne quart de tour 4p315982-1
Code article PEX: 452947
Daikin
Réf fabricant: 5010111
± 3 jours ouvrés
87,79 € TTC
Ballon tampon 12l 2p451677-1 Daikin 5017660
Ballon tampon 12l 2p451677-1
Code article PEX: 455895
Daikin
Réf fabricant: 5017660
± 3 jours ouvrés
479,45 € TTC
Joint 3/4" 4sw01377-2 Daikin 301654P
Joint 3/4" 4sw01377-2
Code article PEX: 446726
Daikin
Réf fabricant: 301654P
± 3 jours ouvrés
9,19 € TTC
Joint etancheite 4sw04376 Daikin 5006958
Joint etancheite 4sw04376
Code article PEX: 451697
Daikin
Réf fabricant: 5006958
± 3 jours ouvrés
5,29 € TTC
Goupille fixation 4p188355-1 Daikin 5002034
Goupille fixation 4p188355-1
Code article PEX: 449906
Daikin
Réf fabricant: 5002034
± 3 jours ouvrés
6,25 € TTC
Joint torique 15,54 x 2,62 4sw08056-4 Daikin 5006960
Joint torique 15,54 x 2,62 4sw08056-4
Code article PEX: 451699
Daikin
Réf fabricant: 5006960
± 3 jours ouvrés
6,73 € TTC
Anode 3p415453-1 Daikin 5016443
Anode 3p415453-1
Code article PEX: 455449
Daikin
Réf fabricant: 5016443
± 3 jours ouvrés
372,90 € TTC
Joint 50 d=56.7 d=49.7 Daikin 5007762
Joint 50 d=56.7 d=49.7
Code article PEX: 452000
Daikin
Réf fabricant: 5007762
en stock
30,19 € TTC
B5 page 1 Sealing epdm 38x27x2

Daikin
Réf fabricant: 5009394
avec délai
sur devis
H_corps vanne 3 voies 4pw68972-1a Daikin 5021809
H_corps vanne 3 voies 4pw68972-1a
Code article PEX: 456808
Daikin
Réf fabricant: 5021809
en stock
203,77 € TTC
Moteur vanne 3 voies + cable 3p3535474-3 Daikin 5015646
Moteur vanne 3 voies + cable 3p3535474-3
Code article PEX: 455192
Daikin
Réf fabricant: 5015646
± 3 jours ouvrés
261,01 € TTC
Vase expansion 10l 3p317389-1 Daikin 5009395
Vase expansion 10l 3p317389-1
Code article PEX: 452641
Daikin
Réf fabricant: 5009395
en stock
142,48 € TTC
Flexible vase expansion 3p317392-1 Daikin 5009396
Flexible vase expansion 3p317392-1
Code article PEX: 452642
Daikin
Réf fabricant: 5009396
± 3 jours ouvrés
31,32 € TTC
Pieds mise a niveau m10x40 4sw07436-2 Daikin 5002164
Pieds mise a niveau m10x40 4sw07436-2
Code article PEX: 449959
Daikin
Réf fabricant: 5002164
± 3 jours ouvrés
19,04 € TTC
Isolation thermique 3p314844-1 Daikin 5009417
Isolation thermique 3p314844-1
Code article PEX: 452661
Daikin
Réf fabricant: 5009417
± 3 jours ouvrés
44,76 € TTC
Tube d isolation buh Daikin 5014023
Tube d isolation buh
Code article PEX: 454613
Daikin
Réf fabricant: 5014023
± 3 jours ouvrés
52,44 € TTC
Couvercle panneau contrôle 3p320558-1 Daikin 5009445
Couvercle panneau contrôle 3p320558-1
Code article PEX: 452685
Daikin
Réf fabricant: 5009445
± 3 jours ouvrés
22,97 € TTC
Charniere 3p318415-1 Daikin 5010090
Charniere 3p318415-1
Code article PEX: 452930
Daikin
Réf fabricant: 5010090
± 3 jours ouvrés
10,70 € TTC
Tole cote 2p312043-1 Daikin 5009909
Tole cote 2p312043-1
Code article PEX: 452884
Daikin
Réf fabricant: 5009909
± 3 jours ouvrés
278,47 € TTC
C15 page 4 Lock pin

Daikin
Réf fabricant: 5014234
avec délai
sur devis
Tole avant 3p320511-1 Daikin 5014236
Tole avant 3p320511-1
Code article PEX: 454717
Daikin
Réf fabricant: 5014236
± 3 jours ouvrés
320,11 € TTC
Aimant de fermeture portillon Daikin 302896P
Aimant de fermeture portillon
Code article PEX: 447199
Daikin
Réf fabricant: 302896P
± 3 jours ouvrés
20,33 € TTC
Panneau 2p311942-1 Daikin 5009410
Panneau 2p311942-1
Code article PEX: 452654
Daikin
Réf fabricant: 5009410
± 3 jours ouvrés
143,33 € TTC
Tole arriere 3p320513-1 Daikin 5009411
Tole arriere 3p320513-1
Code article PEX: 452655
Daikin
Réf fabricant: 5009411
± 3 jours ouvrés
219,89 € TTC
Tole arriere 3p320514-1 Daikin 5009412
Tole arriere 3p320514-1
Code article PEX: 452656
Daikin
Réf fabricant: 5009412
± 3 jours ouvrés
163,58 € TTC
Capot superieur 3p320515-1 Daikin 5009413
Capot superieur 3p320515-1
Code article PEX: 452657
Daikin
Réf fabricant: 5009413
± 3 jours ouvrés
144,07 € TTC
Isolation thermique 2p314843-1 Daikin 5009414
Isolation thermique 2p314843-1
Code article PEX: 452658
Daikin
Réf fabricant: 5009414
± 3 jours ouvrés
148,79 € TTC
Protection thermique 2p314842-1 Daikin 5009415
Protection thermique 2p314842-1
Code article PEX: 452659
Daikin
Réf fabricant: 5009415
± 3 jours ouvrés
171,31 € TTC
D1 page 4 Packing case (pallet)

Daikin
Réf fabricant: 5009440
avec délai
sur devis
D10 page 1 Pan head tapping screw (universal woodscrew)

Daikin
Réf fabricant: 5010864
avec délai
sur devis
Vis torx 4p398689-1 Daikin 5015017
Vis torx 4p398689-1
Code article PEX: 454970
Daikin
Réf fabricant: 5015017
± 3 jours ouvrés
25,32 € TTC
Caisse d emballage support france 4p3167 Daikin 5009441
Caisse d emballage support france 4p3167
Code article PEX: 452681
Daikin
Réf fabricant: 5009441
± 3 jours ouvrés
40,16 € TTC
Caisse d emballage gauche 4p317029-1 Daikin 5009442
Caisse d emballage gauche 4p317029-1
Code article PEX: 452682
Daikin
Réf fabricant: 5009442
± 3 jours ouvrés
75,18 € TTC
Caisse d emballage droite 4p317030-1 Daikin 5009443
Caisse d emballage droite 4p317030-1
Code article PEX: 452683
Daikin
Réf fabricant: 5009443
± 3 jours ouvrés
75,18 € TTC
Caisse d emballage dessus 4p316773-1 Daikin 5009444
Caisse d emballage dessus 4p316773-1
Code article PEX: 452684
Daikin
Réf fabricant: 5009444
± 3 jours ouvrés
19,09 € TTC
D6 page 1 Pallet (transportation plank)

Daikin
Réf fabricant: 5010863
avec délai
sur devis
D7 page 2 Protection cap

Daikin
Réf fabricant: 5009446
avec délai
sur devis
Protection cap Daikin 5009447
Protection cap
Code article PEX: 681097
Daikin
Réf fabricant: 5009447
± 3 jours ouvrés
sur devis
Caisse d emballage avant 4p316758-2 Daikin 5009320
Caisse d emballage avant 4p316758-2
Code article PEX: 452605
Daikin
Réf fabricant: 5009320
± 3 jours ouvrés
54,92 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin EHVH04S18CB3VF ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
