Unité interne Daikin FTXP25N5V1B9

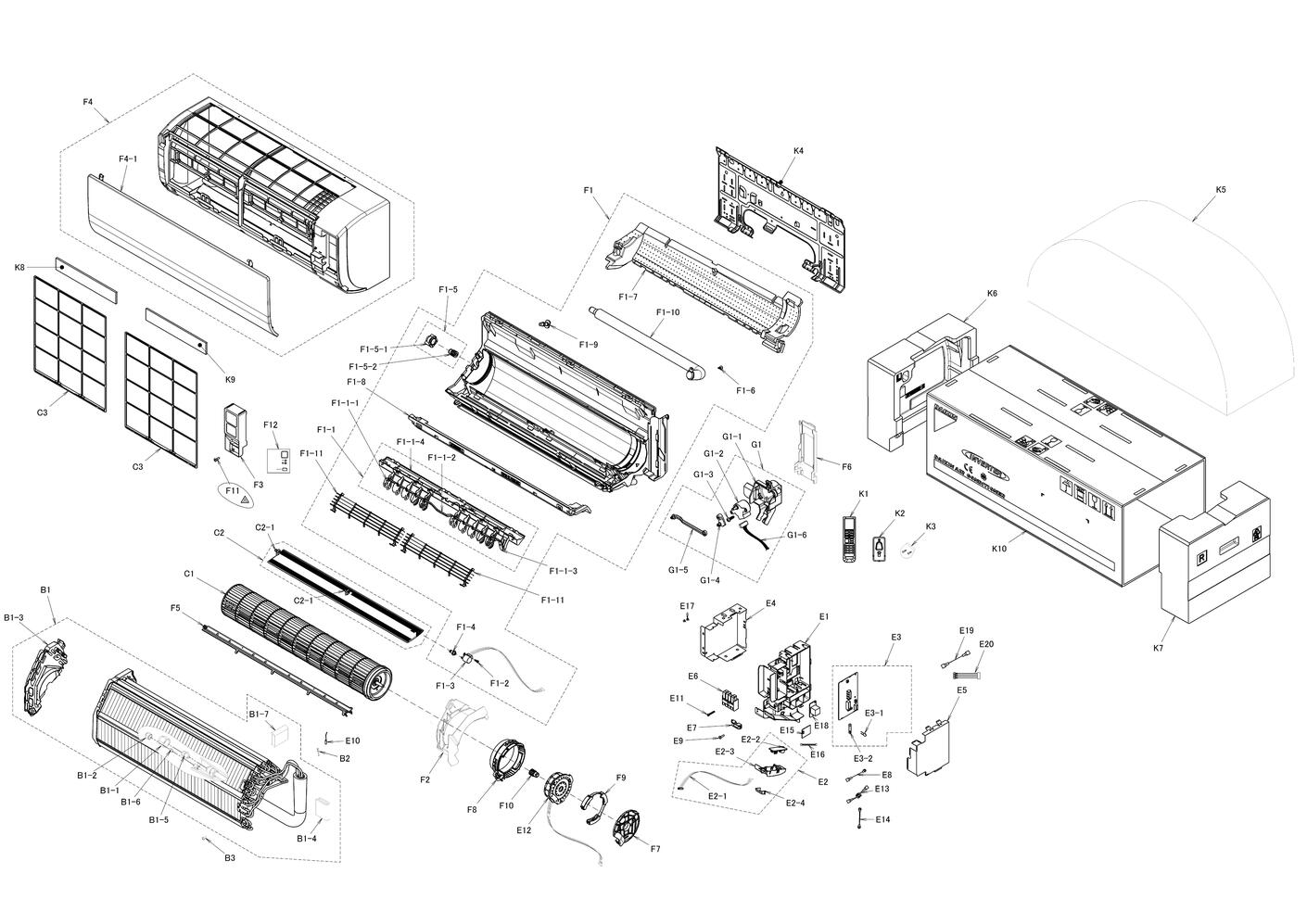

page 1
Pièces détachées Unité interne Daikin FTXP25N5V1B9 chez Pièces Express


Référence fabricant
Position Schéma
5036536 Heat exchanger assy B1
119848J Ecrou 3/8 r18/25d B1-1
5012634 Flare nut B1-2
5030006 Side plate (left) B1-3
5036538 Putty B1-4
091416J Joint pour ecrou 3sa23001-2 B1-5
093905J Joint pour ecrou 3sa23001-1 B1-6
5016236 Putty B1-7
380120J Clips blocage sonde r4610281-1 B2
5018274 Vis ftxa35b2v1bs /4p448735-12 B3
4023347 Vent. a flux transversal 4f022566-5 C1
5030007 Dech. grille hor. lame 3p576943-1 C2
5030008 Arbre 4p577543-1 C2-1
5036539 Air filter C3
5042433 Switch box E1
6024919 Ensemble sondes l=400 r2t 3e700017-3 E10
174888J Vis ha4114-04-25 E11
5042443 Fan motor stator E12
5042444 Earth wire E13
5042445 Earth wire E14
5035698 Module lan ftxm25r2v1b /2p571184-2 E15
5042456 Wire harness (wireless) E16
099784J Borne de terre 4pa47980-8 E17
5016421 Platine ex15026 4p417764-1 EX15026 E18
5016538 Cable 4p420526-1 E19
5042434 Gskt kit feutre 2 pieces 4.31di E2
2218720 Harnais 4p342484-1 E2-1
7900094 Platine 3p185701-4 E2-2
5042435 Cover/ indication lamp E2-3
5042436 Cover/ operation sign (infrared) E2-4
5042446 Wire harness E20
5043905 Pcb assy EX20027-18B (A) E3
113954J Varistance 3eb71012-1 E3-1
131316J Fusible 3.15a / 250v / 3eb82015-1 E3-2
5042441 Shield plate E4
5016243 Plaque protection (2) 1p396771-1 E5
1907786 Terminal block E6
0812847 Fixation cable E7
5042442 Earth wire E8
121650J Vis m4x16 ha41113-16 E9
5038082 Bottom frame assy F1
5037452 Air outlet (stabilizer) assy F1-1
5030009 Disch. grille vert. blade F1-1-1
5016542 Volet de soufflage avec axe 2p411538-1 F1-1-2
5016543 Volet de soufflage avec axe 3p411534-1 F1-1-3
5036412 Drain pan F1-1-4
5012608 Tube d evacuation 3p266403-1 F1-10
5038081 Fan guard assy F1-11
5011480 Vis taraud. tete panneau ha4114-04-10 F1-2
5016545 Moteur 12v dc 3s470001-5 F1-3
5016249 Arbre ventilation 3p396892-1_c F1-4
5038459 Soupape d arret de gaz assy F1-5
5016251 Plaque montage palier 2p396880-1 F1-5-1
156867J Palier 4p102621-2 F1-5-2
170429J Vis de fixation 4sb00088-12 F1-6
5023753 Thermal insulation (rear) F1-7
5016253 Isolation termique avant 3p396825-1 F1-8
066228J Bouchon bac a condensat 3pb34652-1 F1-9
2341365 Pallier de ventilation 4p102621-4 F10
121650J Vis m4x16 ha41113-16 F11
5022187 H_etiquette 3p538051-1 F12
5036552 Side plate F2
5030011 Cache d interrupteur F3
5042457 Front grille assy F4
5042459 Panneau F4-1
5036413 Plaque d etancheite F5
5036414 Dispositif de tuyauterie F6
5030014 Plaque protecion moteur F7
5030015 Capot du moteur F8
6023946 Emballage 3p344837-1 F9
5037454 Cover (link) assy G1
5035981 Couvercle G1-1
179743J Moteur balayage 3sb4064261 mp24z G1-2
5011480 Vis taraud. tete panneau ha4114-04-10 G1-3
5016549 Volet de soufflage avec axe 3p411665-1 G1-4
5035982 Disch grille vert blade interlock rod G1-5
4016188 Faisceau G1-6
5042461 Remote controller arc480a78 ARC480A78 K1
5042451 A_clip - systeme de connexion d unite 3d K10
5014889 Support commande a distance 2p207994-1 K2
5012434 Kit vis 3sb73031-39 K3
5038461 Installation plate K4
5012613 Couvercle de produit 4p352323-1 K5
5016267 Cushion (eps) l K6
5016268 Cushion (eps) r K7
5016737 Filtre photocatalyseur 3p359035-1 K8
99A0391 Filtre photocatalytique ftxs20-35dvmw K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXP25N5V1B9



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Heat exchanger assy Daikin 5036536
B1 page 1 Heat exchanger assy
Code article PEX: 683817
Daikin
Réf fabricant: 5036536
± 3 jours ouvrés
324,66 € TTC
Ecrou 3/8 r18/25d Daikin 119848J
B1-1 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
B1-2 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
Side plate (left) Daikin 5030006
B1-3 page 1 Side plate (left)
Code article PEX: 683178
Daikin
Réf fabricant: 5030006
± 3 jours ouvrés
11,35 € TTC
B1-4 page 1 Putty

Daikin
Réf fabricant: 5036538
avec délai
sur devis
Joint pour ecrou 3sa23001-2 Daikin 091416J
B1-5 page 1 Joint pour ecrou 3sa23001-2
Code article PEX: 436730
Daikin
Réf fabricant: 091416J
± 3 jours ouvrés
1,67 € TTC
Joint pour ecrou 3sa23001-1 Daikin 093905J
B1-6 page 1 Joint pour ecrou 3sa23001-1
Code article PEX: 436791
Daikin
Réf fabricant: 093905J
± 3 jours ouvrés
1,67 € TTC
B1-7 page 1 Putty

Daikin
Réf fabricant: 5016236
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Vis ftxa35b2v1bs /4p448735-12 Daikin 5018274
B3 page 1 Vis ftxa35b2v1bs /4p448735-12
Code article PEX: 681708
Daikin
Réf fabricant: 5018274
± 3 jours ouvrés
0,62 € TTC
Vent. a flux transversal 4f022566-5 Daikin 4023347
C1 page 1 Vent. a flux transversal 4f022566-5
Code article PEX: 680715
Daikin
Réf fabricant: 4023347
± 3 jours ouvrés
110,70 € TTC
Dech. grille hor. lame 3p576943-1 Daikin 5030007
C2 page 1 Dech. grille hor. lame 3p576943-1
Code article PEX: 683179
Daikin
Réf fabricant: 5030007
± 3 jours ouvrés
34,91 € TTC
Arbre 4p577543-1 Daikin 5030008
C2-1 page 1 Arbre 4p577543-1
Code article PEX: 683180
Daikin
Réf fabricant: 5030008
± 3 jours ouvrés
34,91 € TTC
Air filter Daikin 5036539
C3 page 1 Air filter
Code article PEX: 683819
Daikin
Réf fabricant: 5036539
± 3 jours ouvrés
20,40 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 5042433
avec délai
sur devis
Ensemble sondes l=400 r2t 3e700017-3 Daikin 6024919
E10 page 1 Ensemble sondes l=400 r2t 3e700017-3
Code article PEX: 457427
Daikin
Réf fabricant: 6024919
± 3 jours ouvrés
13,91 € TTC
Vis ha4114-04-25 Daikin 174888J
E11 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
1,67 € TTC
Fan motor stator Daikin 5042443
E12 page 1 Fan motor stator
Code article PEX: 685463
Daikin
Réf fabricant: 5042443
± 3 jours ouvrés
80,68 € TTC
E13 page 1 Earth wire

Daikin
Réf fabricant: 5042444
avec délai
sur devis
E14 page 1 Earth wire

Daikin
Réf fabricant: 5042445
avec délai
sur devis
Module lan ftxm25r2v1b /2p571184-2 Daikin 5035698
E15 page 1 Module lan ftxm25r2v1b /2p571184-2
Code article PEX: 683515
Daikin
Réf fabricant: 5035698
± 3 jours ouvrés
59,27 € TTC
E16 page 1 Wire harness (wireless)

Daikin
Réf fabricant: 5042456
avec délai
sur devis
Borne de terre 4pa47980-8 Daikin 099784J
E17 page 1 Borne de terre 4pa47980-8
Code article PEX: 437296
Daikin
Réf fabricant: 099784J
± 3 jours ouvrés
1,75 € TTC
Platine ex15026 4p417764-1 Daikin 5016421
E18 page 1 Platine ex15026 4p417764-1
Code article PEX: 455440
Daikin
Réf fabricant: 5016421
± 3 jours ouvrés
67,99 € TTC
Cable 4p420526-1 Daikin 5016538
E19 page 1 Cable 4p420526-1
Code article PEX: 455507
Daikin
Réf fabricant: 5016538
± 3 jours ouvrés
5,72 € TTC
Gskt kit feutre 2 pieces 4.31di Daikin 5042434
E2 page 1 Gskt kit feutre 2 pieces 4.31di
Code article PEX: 744891
Daikin
Réf fabricant: 5042434
± 3 jours ouvrés
49,86 € TTC
Harnais 4p342484-1 Daikin 2218720
E2-1 page 1 Harnais 4p342484-1
Code article PEX: 445026
Daikin
Réf fabricant: 2218720
± 3 jours ouvrés
111,00 € TTC
Platine 3p185701-4 Daikin 7900094
E2-2 page 1 Platine 3p185701-4
Code article PEX: 458413
Daikin
Réf fabricant: 7900094
± 3 jours ouvrés
27,96 € TTC
E2-3 page 1 Cover/ indication lamp

Daikin
Réf fabricant: 5042435
avec délai
sur devis
E2-4 page 1 Cover/ operation sign (infrared)

Daikin
Réf fabricant: 5042436
avec délai
sur devis
E20 page 1 Wire harness

Daikin
Réf fabricant: 5042446
avec délai
sur devis
E3 page 1 Pcb assy

Daikin
Réf fabricant: 5043905
avec délai
sur devis
Varistance 3eb71012-1 Daikin 113954J
E3-1 page 1 Varistance 3eb71012-1
Code article PEX: 438212
Daikin
Réf fabricant: 113954J
± 3 jours ouvrés
4,58 € TTC
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E3-2 page 1 Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
± 3 jours ouvrés
23,23 € TTC
E4 page 1 Shield plate

Daikin
Réf fabricant: 5042441
avec délai
sur devis
Plaque protection (2) 1p396771-1 Daikin 5016243
E5 page 1 Plaque protection (2) 1p396771-1
Code article PEX: 681481
Daikin
Réf fabricant: 5016243
± 3 jours ouvrés
4,39 € TTC
E6 page 1 Terminal block

Daikin
Réf fabricant: 1907786
avec délai
sur devis
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E8 page 1 Earth wire

Daikin
Réf fabricant: 5042442
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
E9 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Bottom frame assy Daikin 5038082
F1 page 1 Bottom frame assy
Code article PEX: 684226
Daikin
Réf fabricant: 5038082
± 3 jours ouvrés
154,50 € TTC
Air outlet (stabilizer) assy Daikin 5037452
F1-1 page 1 Air outlet (stabilizer) assy
Code article PEX: 684060
Daikin
Réf fabricant: 5037452
± 3 jours ouvrés
41,27 € TTC
Disch. grille vert. blade Daikin 5030009
F1-1-1 page 1 Disch. grille vert. blade
Code article PEX: 683181
Daikin
Réf fabricant: 5030009
± 3 jours ouvrés
18,00 € TTC
Volet de soufflage avec axe 2p411538-1 Daikin 5016542
F1-1-2 page 1 Volet de soufflage avec axe 2p411538-1
Code article PEX: 455512
Daikin
Réf fabricant: 5016542
± 3 jours ouvrés
5,59 € TTC
Volet de soufflage avec axe 3p411534-1 Daikin 5016543
F1-1-3 page 1 Volet de soufflage avec axe 3p411534-1
Code article PEX: 455513
Daikin
Réf fabricant: 5016543
± 3 jours ouvrés
1,22 € TTC
Drain pan Daikin 5036412
F1-1-4 page 1 Drain pan
Code article PEX: 683782
Daikin
Réf fabricant: 5036412
± 3 jours ouvrés
15,58 € TTC
Tube d evacuation 3p266403-1 Daikin 5012608
F1-10 page 1 Tube d evacuation 3p266403-1
Code article PEX: 453885
Daikin
Réf fabricant: 5012608
± 3 jours ouvrés
8,18 € TTC
F1-11 page 1 Fan guard assy

Daikin
Réf fabricant: 5038081
avec délai
sur devis
Vis taraud. tete panneau ha4114-04-10 Daikin 5011480
F1-2 page 1 Vis taraud. tete panneau ha4114-04-10
Code article PEX: 681208
Daikin
Réf fabricant: 5011480
± 3 jours ouvrés
0,62 € TTC
Moteur 12v dc 3s470001-5 Daikin 5016545
F1-3 page 1 Moteur 12v dc 3s470001-5
Code article PEX: 455515
Daikin
Réf fabricant: 5016545
± 3 jours ouvrés
12,55 € TTC
Arbre ventilation 3p396892-1_c Daikin 5016249
F1-4 page 1 Arbre ventilation 3p396892-1_c
Code article PEX: 455353
Daikin
Réf fabricant: 5016249
± 3 jours ouvrés
0,62 € TTC
Soupape d arret de gaz assy Daikin 5038459
F1-5 page 1 Soupape d arret de gaz assy
Code article PEX: 744770
Daikin
Réf fabricant: 5038459
± 3 jours ouvrés
44,27 € TTC
Plaque montage palier 2p396880-1 Daikin 5016251
F1-5-1 page 1 Plaque montage palier 2p396880-1
Code article PEX: 681485
Daikin
Réf fabricant: 5016251
± 3 jours ouvrés
1,22 € TTC
Palier 4p102621-2 Daikin 156867J
F1-5-2 page 1 Palier 4p102621-2
Code article PEX: 441059
Daikin
Réf fabricant: 156867J
en stock
3,98 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F1-6 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F1-7 page 1 Thermal insulation (rear)

Daikin
Réf fabricant: 5023753
avec délai
sur devis
Isolation termique avant 3p396825-1 Daikin 5016253
F1-8 page 1 Isolation termique avant 3p396825-1
Code article PEX: 455355
Daikin
Réf fabricant: 5016253
en stock
8,18 € TTC
Bouchon bac a condensat 3pb34652-1 Daikin 066228J
F1-9 page 1 Bouchon bac a condensat 3pb34652-1
Code article PEX: 435907
Daikin
Réf fabricant: 066228J
± 3 jours ouvrés
2,70 € TTC
Pallier de ventilation 4p102621-4 Daikin 2341365
F10 page 1 Pallier de ventilation 4p102621-4
Code article PEX: 445311
Daikin
Réf fabricant: 2341365
en stock
15,12 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
F11 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
H_etiquette 3p538051-1 Daikin 5022187
F12 page 1 H_etiquette 3p538051-1
Code article PEX: 682313
Daikin
Réf fabricant: 5022187
± 3 jours ouvrés
16,33 € TTC
F2 page 1 Side plate

Daikin
Réf fabricant: 5036552
avec délai
sur devis
Cache d interrupteur Daikin 5030011
F3 page 1 Cache d interrupteur
Code article PEX: 744657
Daikin
Réf fabricant: 5030011
± 3 jours ouvrés
34,31 € TTC
Front grille assy Daikin 5042457
F4 page 1 Front grille assy
Code article PEX: 685466
Daikin
Réf fabricant: 5042457
± 3 jours ouvrés
108,26 € TTC
Panneau Daikin 5042459
F4-1 page 1 Panneau
Code article PEX: 744898
Daikin
Réf fabricant: 5042459
± 3 jours ouvrés
51,98 € TTC
Plaque d etancheite Daikin 5036413
F5 page 1 Plaque d etancheite
Code article PEX: 744716
Daikin
Réf fabricant: 5036413
± 3 jours ouvrés
9,84 € TTC
Dispositif de tuyauterie Daikin 5036414
F6 page 1 Dispositif de tuyauterie
Code article PEX: 744717
Daikin
Réf fabricant: 5036414
± 3 jours ouvrés
6,96 € TTC
Plaque protecion moteur Daikin 5030014
F7 page 1 Plaque protecion moteur
Code article PEX: 683183
Daikin
Réf fabricant: 5030014
± 3 jours ouvrés
16,78 € TTC
Capot du moteur Daikin 5030015
F8 page 1 Capot du moteur
Code article PEX: 683184
Daikin
Réf fabricant: 5030015
± 3 jours ouvrés
30,98 € TTC
Emballage 3p344837-1 Daikin 6023946
F9 page 1 Emballage 3p344837-1
Code article PEX: 457394
Daikin
Réf fabricant: 6023946
± 3 jours ouvrés
13,91 € TTC
G1 page 1 Cover (link) assy

Daikin
Réf fabricant: 5037454
avec délai
sur devis
Couvercle Daikin 5035981
G1-1 page 1 Couvercle
Code article PEX: 683588
Daikin
Réf fabricant: 5035981
± 3 jours ouvrés
4,39 € TTC
Moteur balayage 3sb4064261 mp24z Daikin 179743J
G1-2 page 1 Moteur balayage 3sb4064261 mp24z
Code article PEX: 442788
Daikin
Réf fabricant: 179743J
± 3 jours ouvrés
27,82 € TTC
Vis taraud. tete panneau ha4114-04-10 Daikin 5011480
G1-3 page 1 Vis taraud. tete panneau ha4114-04-10
Code article PEX: 681208
Daikin
Réf fabricant: 5011480
± 3 jours ouvrés
0,62 € TTC
Volet de soufflage avec axe 3p411665-1 Daikin 5016549
G1-4 page 1 Volet de soufflage avec axe 3p411665-1
Code article PEX: 455517
Daikin
Réf fabricant: 5016549
± 3 jours ouvrés
1,22 € TTC
Disch grille vert blade interlock rod Daikin 5035982
G1-5 page 1 Disch grille vert blade interlock rod
Code article PEX: 683589
Daikin
Réf fabricant: 5035982
± 3 jours ouvrés
1,22 € TTC
Faisceau Daikin 4016188
G1-6 page 1 Faisceau
Code article PEX: 744294
Daikin
Réf fabricant: 4016188
± 3 jours ouvrés
9,53 € TTC
Remote controller arc480a78 Daikin 5042461
K1 page 1 Remote controller arc480a78
Code article PEX: 685467
Daikin
Réf fabricant: 5042461
± 3 jours ouvrés
67,10 € TTC
A_clip - systeme de connexion d unite 3d Daikin 5042451
K10 page 1 A_clip - systeme de connexion d unite 3d
Code article PEX: 744895
Daikin
Réf fabricant: 5042451
± 3 jours ouvrés
26,15 € TTC
Support commande a distance 2p207994-1 Daikin 5014889
K2 page 1 Support commande a distance 2p207994-1
Code article PEX: 454937
Daikin
Réf fabricant: 5014889
± 3 jours ouvrés
1,22 € TTC
Kit vis 3sb73031-39 Daikin 5012434
K3 page 1 Kit vis 3sb73031-39
Code article PEX: 453820
Daikin
Réf fabricant: 5012434
± 3 jours ouvrés
0,62 € TTC
Installation plate Daikin 5038461
K4 page 1 Installation plate
Code article PEX: 684305
Daikin
Réf fabricant: 5038461
± 3 jours ouvrés
41,57 € TTC
Couvercle de produit 4p352323-1 Daikin 5012613
K5 page 1 Couvercle de produit 4p352323-1
Code article PEX: 681291
Daikin
Réf fabricant: 5012613
± 3 jours ouvrés
sur devis
K6 page 1 Cushion (eps) l

Daikin
Réf fabricant: 5016267
avec délai
sur devis
K7 page 1 Cushion (eps) r

Daikin
Réf fabricant: 5016268
avec délai
sur devis
Filtre photocatalyseur 3p359035-1 Daikin 5016737
K8 page 1 Filtre photocatalyseur 3p359035-1
Code article PEX: 455603
Daikin
Réf fabricant: 5016737
en stock
8,18 € TTC
Filtre photocatalytique ftxs20-35dvmw Daikin 99A0391
K9 page 1 Filtre photocatalytique ftxs20-35dvmw
Code article PEX: 458828
Daikin
Réf fabricant: 99A0391
en stock
11,95 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXP25N5V1B9 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
