Unité interne Daikin EHBH04CBV



Pompe a chaleur gamme Altherma
page 1
page 2
page 3
page 4
page 5
page 6
page 7
page 8
Pièces détachées Unité interne Daikin EHBH04CBV chez Pièces Express


Référence fabricant
Position Schéma

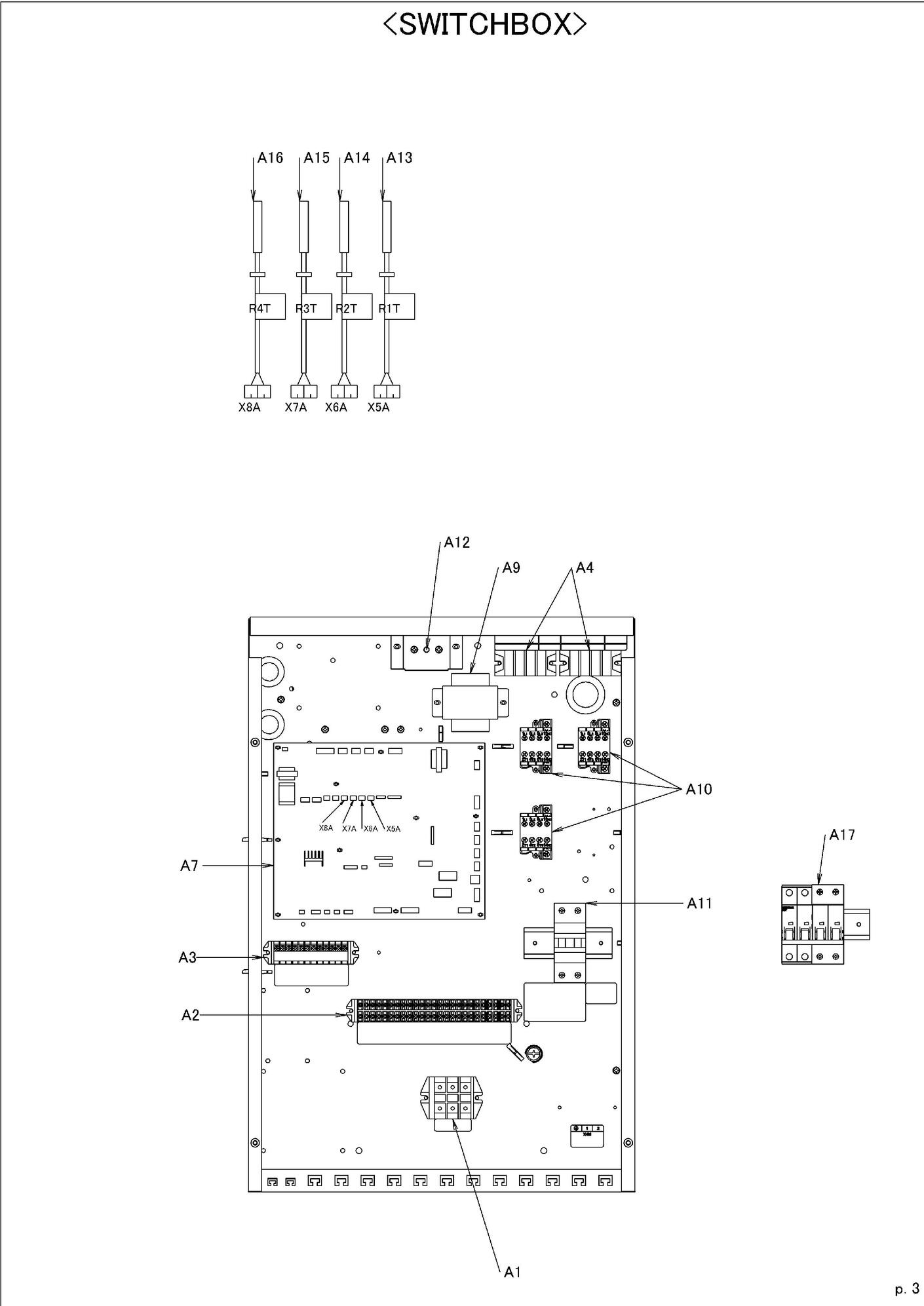

5009313 Bornier t3079-1-3p 3p170731-30 A1
5013646 H_sonde r1t 3p378679-5 b A13
5013648 H_sonde r3t 3p378679-7 b A15
5013649 H_sonde r4t 3p378679-8 b A16

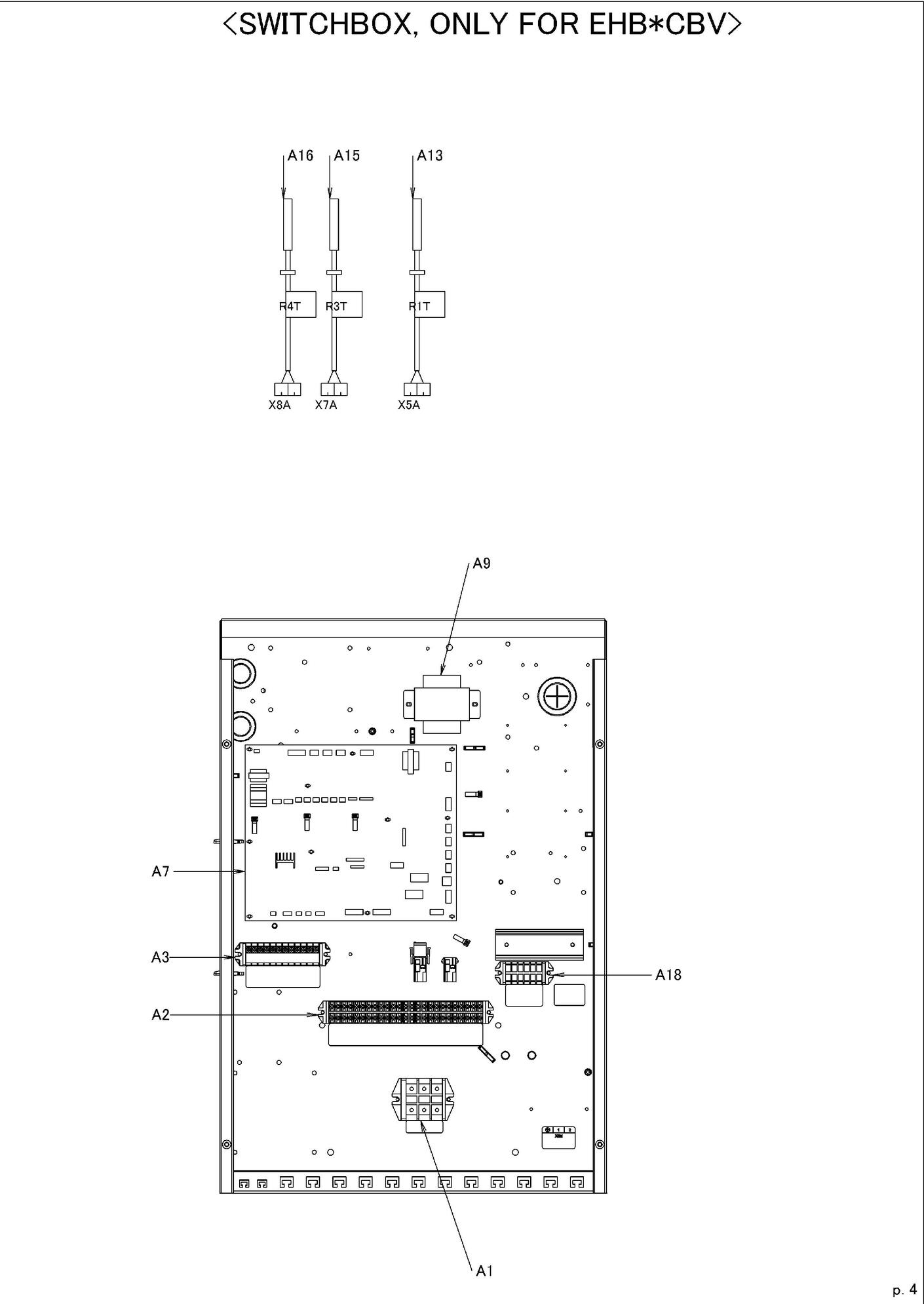

301225P Terminal strip hp-t3048-1 A18
5001956 Bornier 3p238498-95 A2
5001954 Bornier 3p238498-20 A3
5020992 Pcb assy A7
5009161 R* transformateur 3ea74055-5 A9

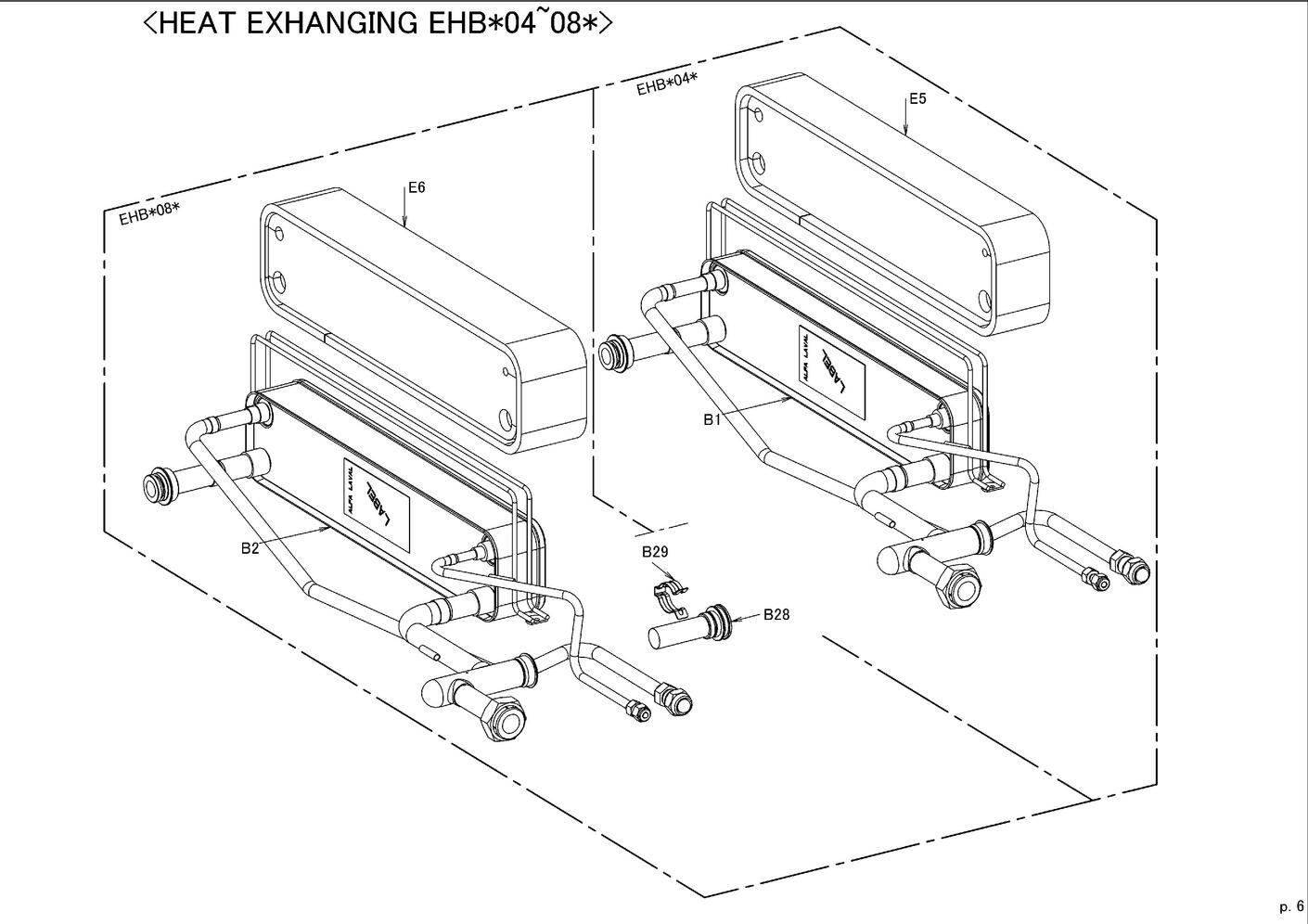

5013635 Echangeur cbh62-20h 34565990-d2 4kw B1
5011972 Joint 4p345922-1 B11

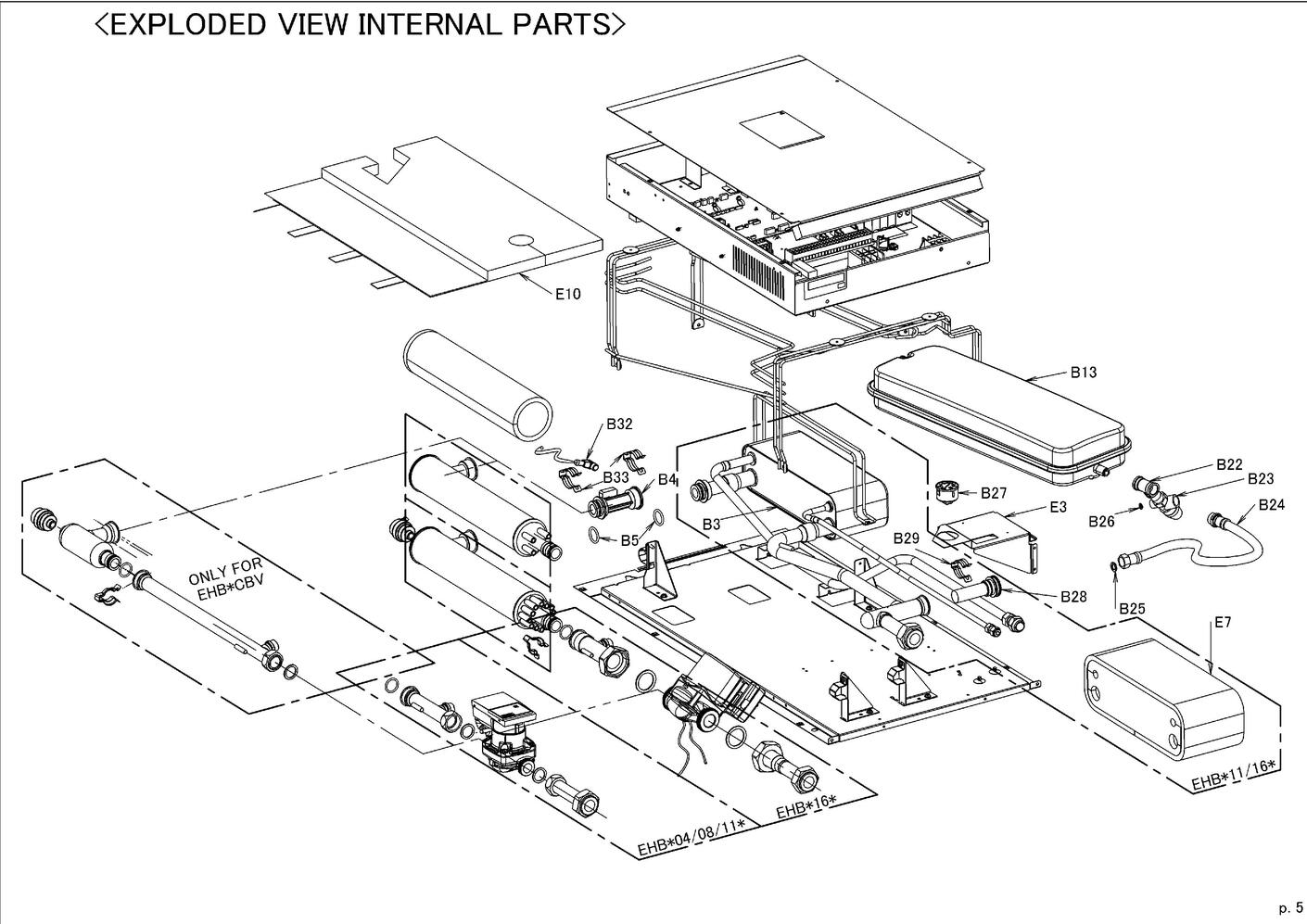

5009309 H_vase expansion 2p318033-1 10l B13
5009336 Purgeur automatique 4p314929-1 B14
5009338 Joint 3p315414-1 B15
5009335 Fixation 4p314160-1 B16
5014012 Ensemble conduite d eau B18
5014788 Brass t-joint fff1/2" 1/2" 3/8 4p392085 B22
5011971 Vanne securite eau 4p317397-3 B23
5014017 Flexible tube B24
301736P Joint 3/8" B25
301751P Joint ligne 1/4 11 x 6.2 x 1.5 B26
5002556 Manometre 0/4 bar 4sw04196-4 B27
5009420 Filtre tuyauterie 4p320903-1 B28
5002161 Grand collier de fixation B29
5013641 Wire harness flow sensor B32
5014025 Installation (capteur de debit) B33
5015066 H_controleur debit sika vvx20 4p383975-1 B4
5015613 Joint 25.7x3.5 wht 4p395522-1 B5

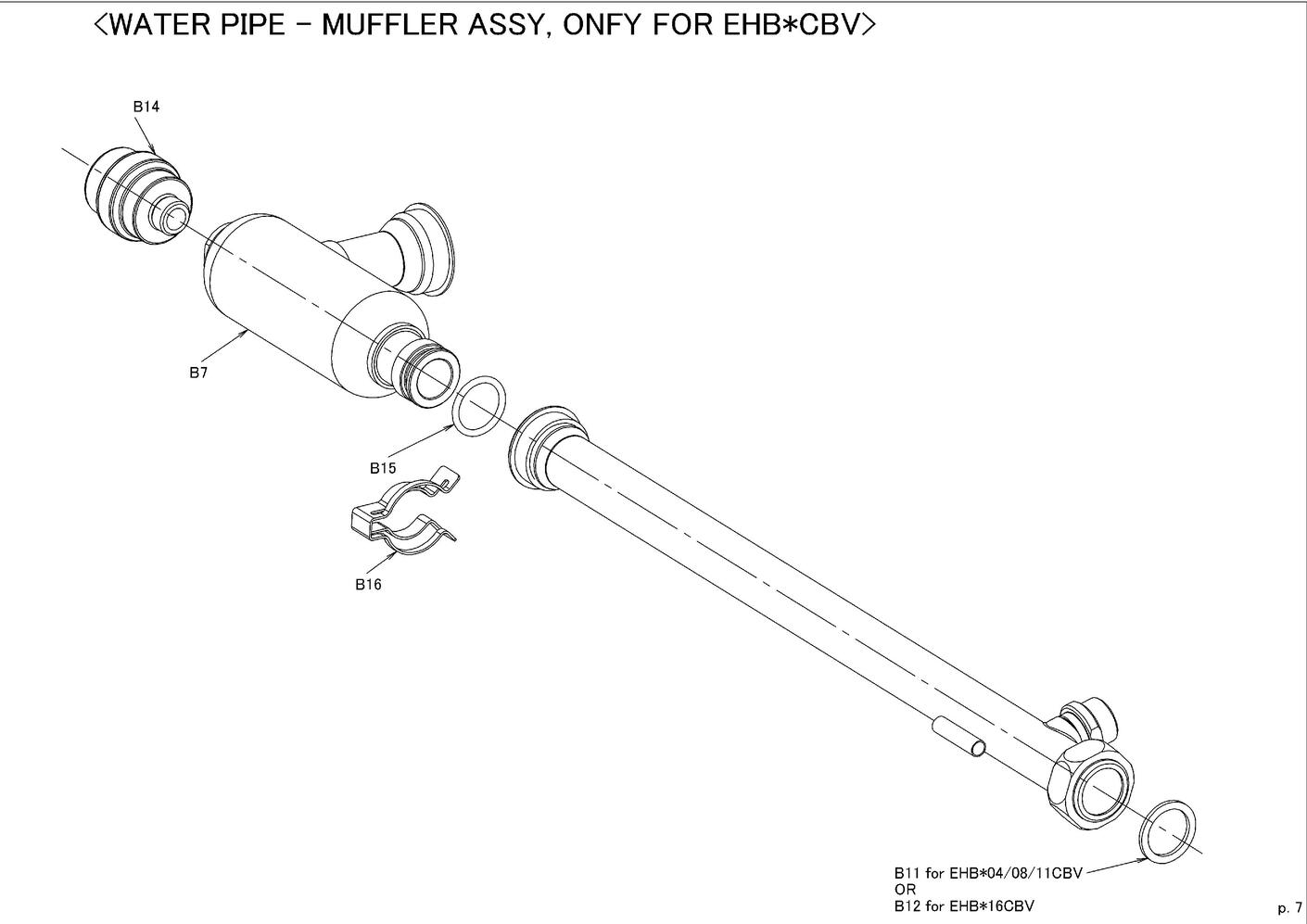

5018172 Water pipe assy muffler B7

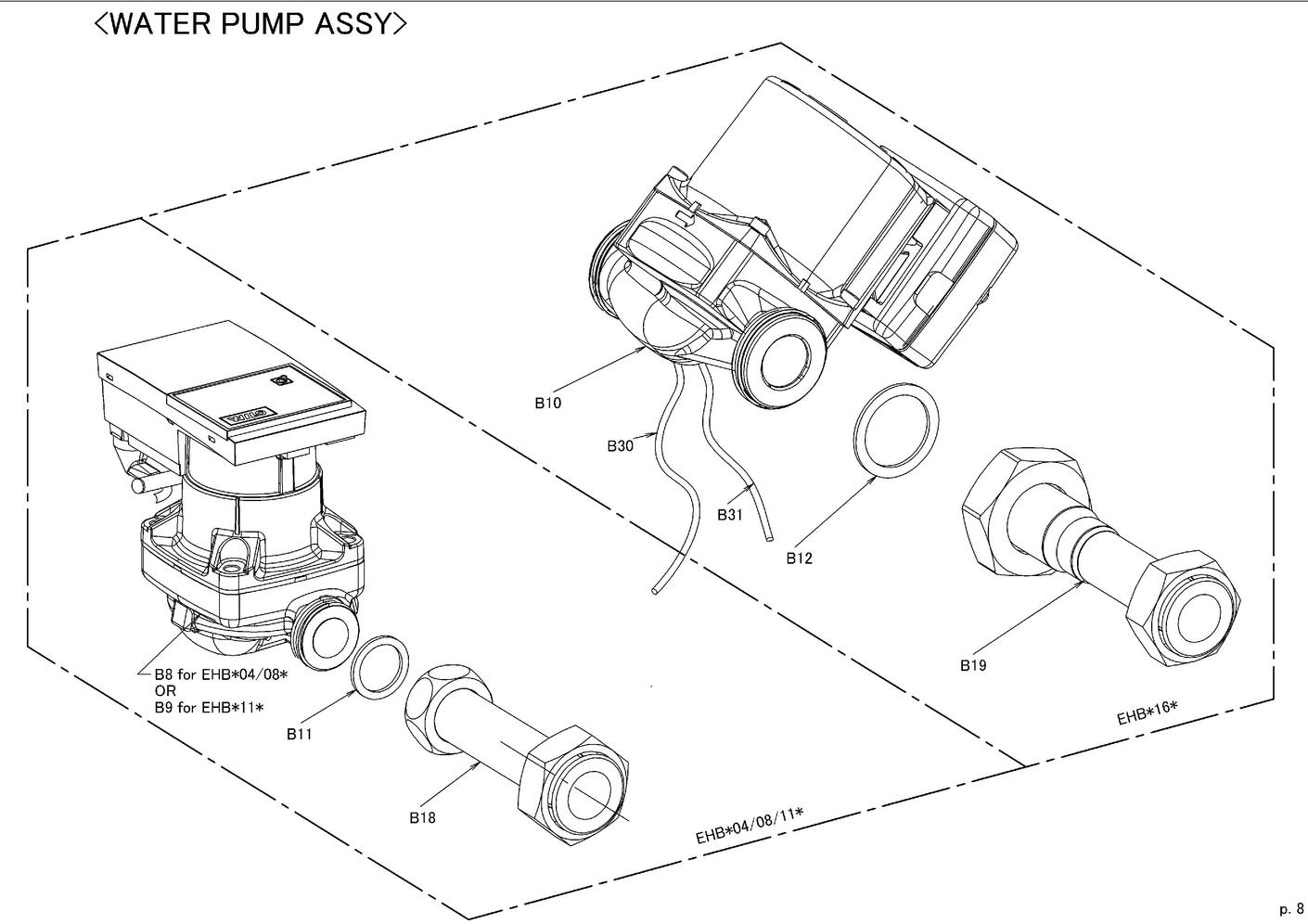

5010236 Pompe wilo yonos para rs15/7.0 pwm1h) B8

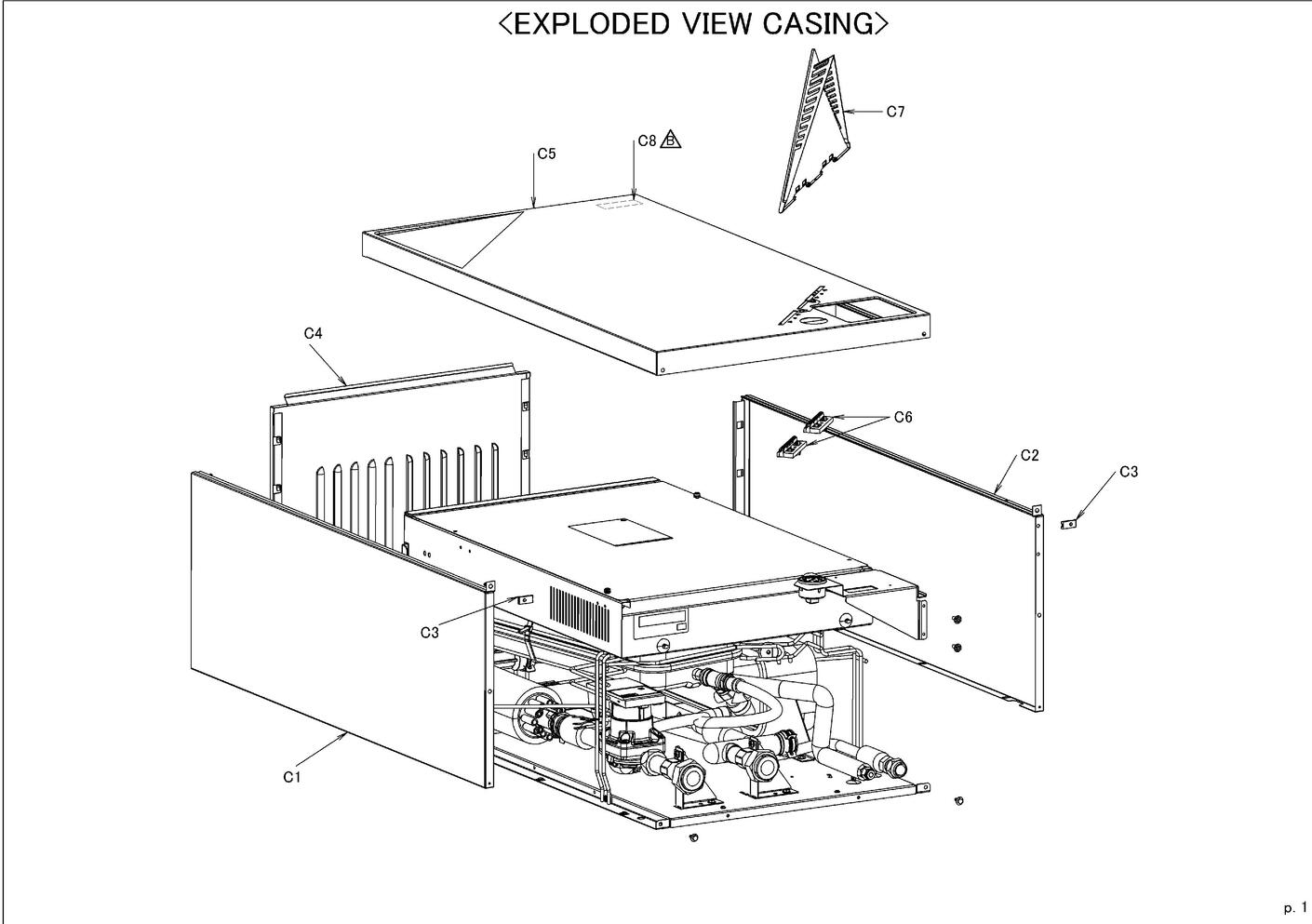

5009303 Panneau gauche C1
5009304 Panneau cote droit 2p311508-1 C2
5009356 Ecrou m5 C3
5009305 Panneau avant 2p11509-1 C4
5009324 Face avant 3p320130-1 C5
5009321 Hinge C6
5009300 Couvercle panneau de contrôle 1p318414-1 C7
5015912 Daikin logo sticker C8
5009399 Ensemble tuyau d eau 3p317871-1 D1
5009323 Caisse emballage 3p318944-1 D2
5009322 Caisse emballage 3p318943-1 D3
5014020 Ensemble isolant phe ehb*04* E5
5018984 Telecommande 3p382155-1 k _
5018985 Remote controller ekrucbl2 _
5018986 Teleco. ekrucbl2 3p382155-3 k en/es/el/p _
5018987 Remote controller ekrucbl4 _
5018988 Remote controller kit ekrucbl5c _
5018989 Remote controller kit ekrucbl6c _
5018990 Telecommande ekrucbl7 3p382155-7 k _
5018992 Remote controller kit ekrucbl8c _
5018991 Remote controller kit ekrucbsc _
5018993 Telecommande ekrumcl1 3p382155-19 j _


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin EHBH04CBV



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Bornier t3079-1-3p 3p170731-30 Daikin 5009313
Bornier t3079-1-3p 3p170731-30
Code article PEX: 452602
Daikin
Réf fabricant: 5009313
± 3 jours ouvrés
32,78 € TTC
H_sonde r1t 3p378679-5 b Daikin 5013646
H_sonde r1t 3p378679-5 b
Code article PEX: 454334
Daikin
Réf fabricant: 5013646
± 3 jours ouvrés
10,09 € TTC
H_sonde r3t 3p378679-7 b Daikin 5013648
H_sonde r3t 3p378679-7 b
Code article PEX: 454337
Daikin
Réf fabricant: 5013648
± 3 jours ouvrés
49,26 € TTC
H_sonde r4t 3p378679-8 b Daikin 5013649
H_sonde r4t 3p378679-8 b
Code article PEX: 454338
Daikin
Réf fabricant: 5013649
± 3 jours ouvrés
11,58 € TTC
A18 page 8 Terminal strip hp-t3048-1

Daikin
Réf fabricant: 301225P
avec délai
sur devis
Bornier 3p238498-95 Daikin 5001956
Bornier 3p238498-95
Code article PEX: 449873
Daikin
Réf fabricant: 5001956
± 3 jours ouvrés
88,54 € TTC
Bornier 3p238498-20 Daikin 5001954
Bornier 3p238498-20
Code article PEX: 449872
Daikin
Réf fabricant: 5001954
± 3 jours ouvrés
sur devis
A7 page 3 Pcb assy

Daikin
Réf fabricant: 5020992
avec délai
sur devis
R* transformateur 3ea74055-5 Daikin 5009161
R* transformateur 3ea74055-5
Code article PEX: 452532
Daikin
Réf fabricant: 5009161
± 3 jours ouvrés
62,90 € TTC
Echangeur cbh62-20h 34565990-d2 4kw Daikin 5013635
Echangeur cbh62-20h 34565990-d2 4kw
Code article PEX: 454325
Daikin
Réf fabricant: 5013635
± 3 jours ouvrés
2 230,30 € TTC
Joint 4p345922-1 Daikin 5011972
Joint 4p345922-1
Code article PEX: 453653
Daikin
Réf fabricant: 5011972
± 3 jours ouvrés
8,22 € TTC
H_vase expansion 2p318033-1 10l Daikin 5009309
H_vase expansion 2p318033-1 10l
Code article PEX: 452599
Daikin
Réf fabricant: 5009309
en stock
200,52 € TTC
Purgeur automatique 4p314929-1 Daikin 5009336
Purgeur automatique 4p314929-1
Code article PEX: 452617
Daikin
Réf fabricant: 5009336
en stock
42,88 € TTC
Joint 3p315414-1 Daikin 5009338
Joint 3p315414-1
Code article PEX: 452618
Daikin
Réf fabricant: 5009338
± 3 jours ouvrés
6,40 € TTC
Fixation 4p314160-1 Daikin 5009335
Fixation 4p314160-1
Code article PEX: 452616
Daikin
Réf fabricant: 5009335
± 3 jours ouvrés
10,88 € TTC
Ensemble conduite d eau Daikin 5014012
Ensemble conduite d eau
Code article PEX: 454604
Daikin
Réf fabricant: 5014012
± 3 jours ouvrés
91,49 € TTC
Brass t-joint fff1/2" 1/2" 3/8 4p392085 Daikin 5014788
Brass t-joint fff1/2" 1/2" 3/8 4p392085
Code article PEX: 454890
Daikin
Réf fabricant: 5014788
± 3 jours ouvrés
72,23 € TTC
Vanne securite eau 4p317397-3 Daikin 5011971
Vanne securite eau 4p317397-3
Code article PEX: 453652
Daikin
Réf fabricant: 5011971
en stock
44,39 € TTC
Flexible tube Daikin 5014017
Flexible tube
Code article PEX: 454607
Daikin
Réf fabricant: 5014017
± 3 jours ouvrés
37,55 € TTC
Joint 3/8" Daikin 301736P
Joint 3/8"
Code article PEX: 446793
Daikin
Réf fabricant: 301736P
± 3 jours ouvrés
sur devis
Joint ligne 1/4 11 x 6.2 x 1.5 Daikin 301751P
Joint ligne 1/4 11 x 6.2 x 1.5
Code article PEX: 446801
Daikin
Réf fabricant: 301751P
± 3 jours ouvrés
7,52 € TTC
Manometre 0/4 bar + capillaire Daikin 5002556
Manometre 0/4 bar + capillaire
Code article PEX: 446789
Daikin
Réf fabricant: 5002556
en stock
43,93 € TTC
Filtre tuyauterie 4p320903-1 Daikin 5009420
Filtre tuyauterie 4p320903-1
Code article PEX: 452664
Daikin
Réf fabricant: 5009420
en stock
39,00 € TTC
Grand collier de fixation Daikin 5002161
Grand collier de fixation
Code article PEX: 449956
Daikin
Réf fabricant: 5002161
± 3 jours ouvrés
6,96 € TTC
B32 page 7 Wire harness flow sensor

Daikin
Réf fabricant: 5013641
avec délai
sur devis
Installation (capteur de debit) Daikin 5014025
Installation (capteur de debit)
Code article PEX: 454615
Daikin
Réf fabricant: 5014025
± 3 jours ouvrés
23,59 € TTC
H_controleur debit 4p502094-1 Daikin 5015066
H_controleur debit 4p502094-1
Code article PEX: 456500
Daikin
Réf fabricant: 5015066
± 3 jours ouvrés
320,74 € TTC
Joint 25.7x3.5 wht 4p395522-1 Daikin 5015613
Joint 25.7x3.5 wht 4p395522-1
Code article PEX: 455174
Daikin
Réf fabricant: 5015613
± 3 jours ouvrés
15,77 € TTC
B7 page 1 Water pipe assy muffler

Daikin
Réf fabricant: 5018172
avec délai
sur devis
Pompe wilo yonos para rs15/7.0 pwm1h) Daikin 5010236
Pompe wilo yonos para rs15/7.0 pwm1h)
Code article PEX: 453011
Daikin
Réf fabricant: 5010236
± 3 jours ouvrés
607,67 € TTC
Panneau gauche Daikin 5009303
Panneau gauche
Code article PEX: 452593
Daikin
Réf fabricant: 5009303
± 3 jours ouvrés
207,71 € TTC
Panneau cote droit 2p311508-1 Daikin 5009304
Panneau cote droit 2p311508-1
Code article PEX: 452594
Daikin
Réf fabricant: 5009304
± 3 jours ouvrés
207,71 € TTC
Ecrou m5 Daikin 5009356
Ecrou m5
Code article PEX: 452636
Daikin
Réf fabricant: 5009356
± 3 jours ouvrés
10,40 € TTC
Panneau avant 2p11509-1 Daikin 5009305
Panneau avant 2p11509-1
Code article PEX: 452595
Daikin
Réf fabricant: 5009305
± 3 jours ouvrés
60,86 € TTC
Face avant 3p320130-1 Daikin 5009324
Face avant 3p320130-1
Code article PEX: 452608
Daikin
Réf fabricant: 5009324
± 3 jours ouvrés
406,19 € TTC
C6 page 6 Hinge

Daikin
Réf fabricant: 5009321
avec délai
sur devis
Couvercle panneau de contrôle 1p318414-1 Daikin 5009300
Couvercle panneau de contrôle 1p318414-1
Code article PEX: 452592
Daikin
Réf fabricant: 5009300
± 3 jours ouvrés
33,25 € TTC
Daikin logo sticker Daikin 5015912
Daikin logo sticker
Code article PEX: 455259
Daikin
Réf fabricant: 5015912
± 3 jours ouvrés
35,02 € TTC
Ensemble tuyau d eau 3p317871-1 Daikin 5009399
Ensemble tuyau d eau 3p317871-1
Code article PEX: 452645
Daikin
Réf fabricant: 5009399
± 3 jours ouvrés
360,50 € TTC
Caisse emballage 3p318944-1 Daikin 5009323
Caisse emballage 3p318944-1
Code article PEX: 452607
Daikin
Réf fabricant: 5009323
± 3 jours ouvrés
46,58 € TTC
Caisse emballage 3p318943-1 Daikin 5009322
Caisse emballage 3p318943-1
Code article PEX: 452606
Daikin
Réf fabricant: 5009322
± 3 jours ouvrés
56,05 € TTC
Ensemble isolant phe ehb*04* Daikin 5014020
Ensemble isolant phe ehb*04*
Code article PEX: 454610
Daikin
Réf fabricant: 5014020
± 3 jours ouvrés
274,78 € TTC
Telecommande 3p382155-1 k Daikin 5018984
Telecommande 3p382155-1 k
Code article PEX: 456203
Daikin
Réf fabricant: 5018984
± 3 jours ouvrés
321,52 € TTC
Remote controller ekrucbl2 Daikin 5018985
Remote controller ekrucbl2
Code article PEX: 681835
Daikin
Réf fabricant: 5018985
± 3 jours ouvrés
321,52 € TTC
Teleco. ekrucbl2 3p382155-3 k en/es/el/p Daikin 5018986
Teleco. ekrucbl2 3p382155-3 k en/es/el/p
Code article PEX: 681836
Daikin
Réf fabricant: 5018986
± 3 jours ouvrés
319,80 € TTC
Remote controller ekrucbl4 Daikin 5018987
Remote controller ekrucbl4
Code article PEX: 681837
Daikin
Réf fabricant: 5018987
± 3 jours ouvrés
319,80 € TTC
_ page 4 Remote controller kit ekrucbl5c

Daikin
Réf fabricant: 5018988
avec délai
sur devis
_ page 1 Remote controller kit ekrucbl6c

Daikin
Réf fabricant: 5018989
avec délai
sur devis
Telecommande ekrucbl7 3p382155-7 k Daikin 5018990
Telecommande ekrucbl7 3p382155-7 k
Code article PEX: 681838
Daikin
Réf fabricant: 5018990
± 3 jours ouvrés
321,52 € TTC
_ page 3 Remote controller kit ekrucbl8c

Daikin
Réf fabricant: 5018992
avec délai
sur devis
_ page 4 Remote controller kit ekrucbsc

Daikin
Réf fabricant: 5018991
avec délai
sur devis
Telecommande ekrumcl1 3p382155-19 j Daikin 5018993
Telecommande ekrumcl1 3p382155-19 j
Code article PEX: 681839
Daikin
Réf fabricant: 5018993
± 3 jours ouvrés
323,35 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin EHBH04CBV ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
