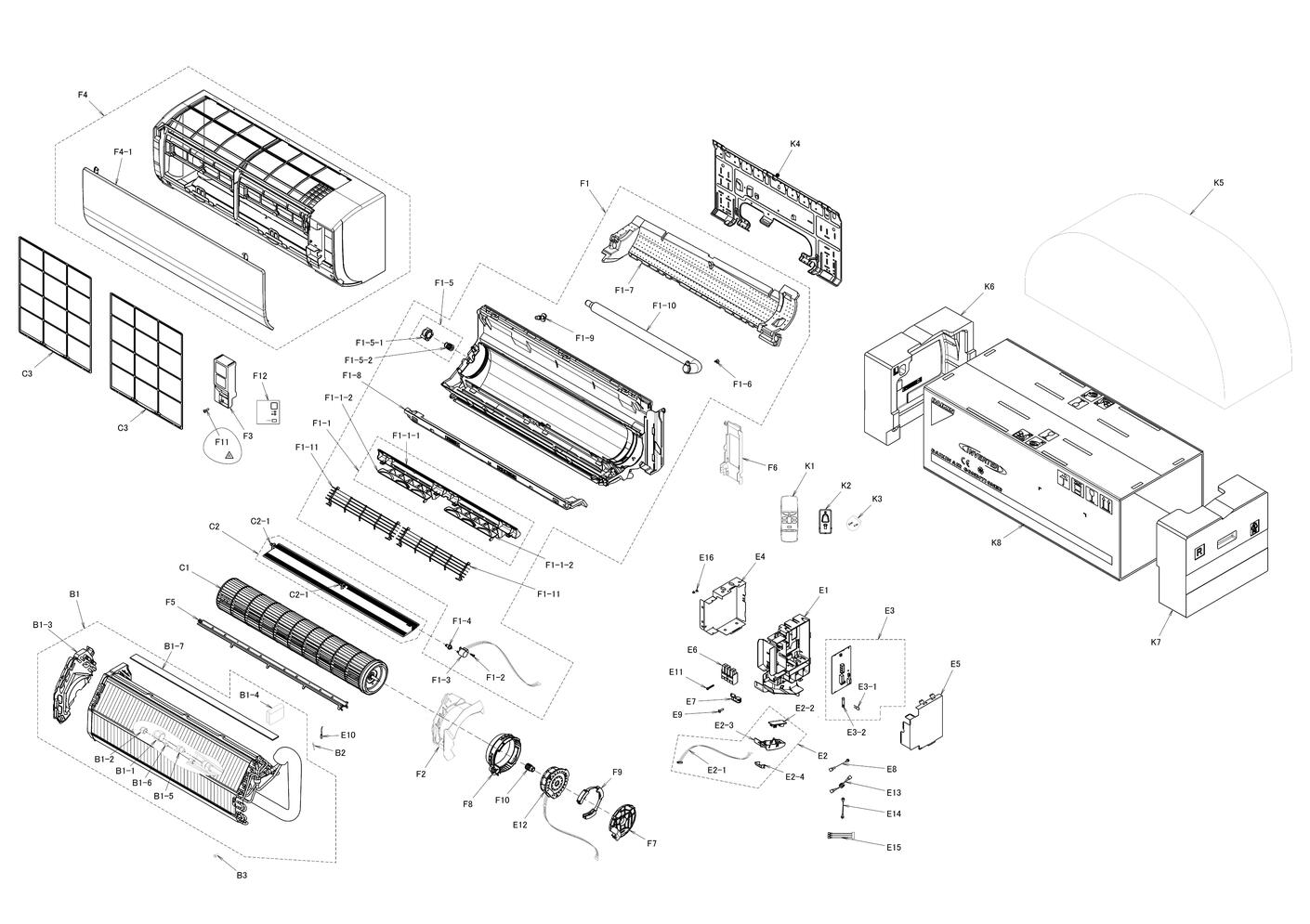

Unité interne Daikin FTXF25E5V1B
page 1
Pièces détachées Unité interne Daikin FTXF25E5V1B chez Pièces Express


Référence fabricant
Position Schéma
5042883 Heat exchanger assy B1
119848J Ecrou 3/8 r18/25d B1-1
5012634 Flare nut B1-2
5030006 Side plate (left) B1-3
091416J Joint pour ecrou 3sa23001-2 3/8 B1-5
093905J Joint pour ecrou 3sa23001-1 1/4 B1-6
5040006 Sealing material (shield plate) B1-7
380120J Clips blocage sonde r4610281-1 B2
5018274 Vis ftxa35b2v1bs /4p448735-12 B3
4023347 Vent. a flux transversal 4f022566-5 C1
5030007 Dech. grille hor. lame 3p576943-1 C2
5030008 Arbre 4p577543-1 C2-1
5036539 Air filter C3
5042433 Switch box E1
6024919 Ensemble sondes l=400 r2t 3e700017-3 E10
174888J Vis ha4114-04-25 E11
5042443 Fan motor stator DFD03C1VB E12
5042444 Earth wire E13
5042445 Earth wire E14
5042446 Wire harness E15
099784J Borne de terre 4pa47980-8 E16
5042434 Gskt kit feutre 2 pieces 4.31di E2
2218720 Harnais 4p342484-1 E2-1
7900094 Platine 3p185701-4 E2-2
5042435 Cover/ indication lamp E2-3
5042436 Cover/ operation sign (infrared) E2-4
5042438 Pcb assy EX20027-9 E3
113954J Varistance 3eb71012-1 E3-1
131316J Fusible 3.15a / 250v / 3eb82015-1 E3-2
5042441 Shield plate E4
5016243 Plaque protection (2) 1p396771-1 E5
1907786 Terminal block HP-T3032A-1-L3P E6
0812847 Fixation cable E7
5042442 Earth wire E8
121650J Vis m4x16 ha41113-16 E9
5022184 H_bac a condensat 1p534309-1 F1
5036547 Sortie d air (stabilisateur) F1-1
5036548 Bac a condensats F1-1-1
5036549 Grille de decharge lame verticale F1-1-2
5012608 Tube d evacuation 3p266403-1 F1-10
5038081 Fan guard assy F1-11
5011480 Vis taraud. tete panneau ha4114-04-10 F1-2
5016545 Moteur 12v dc 3s470001-5 F1-3
5016249 Arbre ventilation 3p396892-1_c F1-4
5038459 Soupape d arret de gaz assy F1-5
5016251 Plaque montage palier 2p396880-1 F1-5-1
156867J Palier 4p102621-2 F1-5-2
170429J Vis de fixation 4sb00088-12 F1-6
5036550 Thermal insulation (rear) F1-7
5037453 Thermal insulation assy F1-8
066228J Bouchon bac a condensat 3pb34652-1 F1-9
2341365 Pallier de ventilation 4p102621-4 F10
121650J Vis m4x16 ha41113-16 F11
5022187 H_etiquette 3p538051-1 F12
5036552 Side plate F2
5030011 Cache d interrupteur F3
5042447 Calandre avant assy F4
5042449 Support de plaque superieure F4-1
5036413 Plaque d etancheite F5
5036414 Dispositif de tuyauterie F6
5030014 Plaque protecion moteur F7
5030015 Capot du moteur F8
6023946 Emballage 3p344837-1 F9
5036553 Telecommande ir ftxf20c5v1b /3p566814-1 K1
5014889 Support commande a distance 2p207994-1 K2
5012434 Kit vis 3sb73031-39 K3
5038461 Installation plate K4
5012613 Couvercle de produit 4p352323-1 K5
5016267 Cushion l K6
5016268 Cushion r K7
5042451 A_clip - systeme de connexion d unite 3d K8


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXF25E5V1B



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Heat exchanger assy Daikin 5042883
B1 page 1 Heat exchanger assy
Code article PEX: 685622
Daikin
Réf fabricant: 5042883
± 3 jours ouvrés
216,95 € TTC
Ecrou 3/8 r18/25d Daikin 119848J
B1-1 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
33,10 € TTC
B1-2 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
Side plate (left) Daikin 5030006
B1-3 page 1 Side plate (left)
Code article PEX: 683178
Daikin
Réf fabricant: 5030006
± 3 jours ouvrés
16,60 € TTC
Joint pour ecrou 3sa23001-2 Daikin 091416J
B1-5 page 1 Joint pour ecrou 3sa23001-2
Code article PEX: 436730
Daikin
Réf fabricant: 091416J
± 3 jours ouvrés
2,90 € TTC
Joint pour ecrou 3sa23001-1 Daikin 093905J
B1-6 page 1 Joint pour ecrou 3sa23001-1
Code article PEX: 436791
Daikin
Réf fabricant: 093905J
± 3 jours ouvrés
2,90 € TTC
Sealing material (shield plate) Daikin 5040006
B1-7 page 1 Sealing material (shield plate)
Code article PEX: 684694
Daikin
Réf fabricant: 5040006
± 3 jours ouvrés
34,27 € TTC
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
1,48 € TTC
Vis ftxa35b2v1bs /4p448735-12 Daikin 5018274
B3 page 1 Vis ftxa35b2v1bs /4p448735-12
Code article PEX: 681708
Daikin
Réf fabricant: 5018274
± 3 jours ouvrés
1,03 € TTC
Vent. a flux transversal 4f022566-5 Daikin 4023347
C1 page 1 Vent. a flux transversal 4f022566-5
Code article PEX: 680715
Daikin
Réf fabricant: 4023347
± 3 jours ouvrés
107,27 € TTC
Dech. grille hor. lame 3p576943-1 Daikin 5030007
C2 page 1 Dech. grille hor. lame 3p576943-1
Code article PEX: 683179
Daikin
Réf fabricant: 5030007
± 3 jours ouvrés
60,28 € TTC
Arbre 4p577543-1 Daikin 5030008
C2-1 page 1 Arbre 4p577543-1
Code article PEX: 683180
Daikin
Réf fabricant: 5030008
± 3 jours ouvrés
33,83 € TTC
Air filter Daikin 5036539
C3 page 1 Air filter
Code article PEX: 683819
Daikin
Réf fabricant: 5036539
± 3 jours ouvrés
24,06 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 5042433
avec délai
sur devis
Ensemble sondes l=400 r2t 3e700017-3 Daikin 6024919
E10 page 1 Ensemble sondes l=400 r2t 3e700017-3
Code article PEX: 457427
Daikin
Réf fabricant: 6024919
± 3 jours ouvrés
7,32 € TTC
Vis ha4114-04-25 Daikin 174888J
E11 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
2,90 € TTC
Fan motor stator Daikin 5042443
E12 page 1 Fan motor stator
Code article PEX: 685463
Daikin
Réf fabricant: 5042443
± 3 jours ouvrés
121,20 € TTC
E13 page 1 Earth wire

Daikin
Réf fabricant: 5042444
avec délai
sur devis
E14 page 1 Earth wire

Daikin
Réf fabricant: 5042445
avec délai
sur devis
E15 page 1 Wire harness

Daikin
Réf fabricant: 5042446
avec délai
sur devis
Borne de terre 4pa47980-8 Daikin 099784J
E16 page 1 Borne de terre 4pa47980-8
Code article PEX: 437296
Daikin
Réf fabricant: 099784J
± 3 jours ouvrés
sur devis
Gskt kit feutre 2 pieces 4.31di Daikin 5042434
E2 page 1 Gskt kit feutre 2 pieces 4.31di
Code article PEX: 744891
Daikin
Réf fabricant: 5042434
± 3 jours ouvrés
48,31 € TTC
Harnais 4p342484-1 Daikin 2218720
E2-1 page 1 Harnais 4p342484-1
Code article PEX: 445026
Daikin
Réf fabricant: 2218720
± 3 jours ouvrés
115,84 € TTC
Platine 3p185701-4 Daikin 7900094
E2-2 page 1 Platine 3p185701-4
Code article PEX: 458413
Daikin
Réf fabricant: 7900094
± 3 jours ouvrés
19,00 € TTC
E2-3 page 1 Cover/ indication lamp

Daikin
Réf fabricant: 5042435
avec délai
sur devis
E2-4 page 1 Cover/ operation sign (infrared)

Daikin
Réf fabricant: 5042436
avec délai
sur devis
Pcb assy Daikin 5042438
E3 page 1 Pcb assy
Code article PEX: 685461
Daikin
Réf fabricant: 5042438
± 3 jours ouvrés
127,00 € TTC
Varistance 3eb71012-1 Daikin 113954J
E3-1 page 1 Varistance 3eb71012-1
Code article PEX: 438212
Daikin
Réf fabricant: 113954J
en stock
5,90 € TTC
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E3-2 page 1 Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
± 3 jours ouvrés
22,51 € TTC
E4 page 1 Shield plate

Daikin
Réf fabricant: 5042441
avec délai
sur devis
Plaque protection (2) 1p396771-1 Daikin 5016243
E5 page 1 Plaque protection (2) 1p396771-1
Code article PEX: 681481
Daikin
Réf fabricant: 5016243
± 3 jours ouvrés
5,14 € TTC
E6 page 1 Terminal block

Daikin
Réf fabricant: 1907786
avec délai
sur devis
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,19 € TTC
E8 page 1 Earth wire

Daikin
Réf fabricant: 5042442
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
E9 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
3,06 € TTC
H_bac a condensat 1p534309-1 Daikin 5022184
F1 page 1 H_bac a condensat 1p534309-1
Code article PEX: 682312
Daikin
Réf fabricant: 5022184
± 3 jours ouvrés
249,07 € TTC
Sortie d air (stabilisateur) Daikin 5036547
F1-1 page 1 Sortie d air (stabilisateur)
Code article PEX: 683824
Daikin
Réf fabricant: 5036547
± 3 jours ouvrés
37,34 € TTC
Bac a condensats Daikin 5036548
F1-1-1 page 1 Bac a condensats
Code article PEX: 683825
Daikin
Réf fabricant: 5036548
± 3 jours ouvrés
17,15 € TTC
Grille de decharge lame verticale Daikin 5036549
F1-1-2 page 1 Grille de decharge lame verticale
Code article PEX: 683826
Daikin
Réf fabricant: 5036549
± 3 jours ouvrés
9,67 € TTC
Tube d evacuation 3p266403-1 Daikin 5012608
F1-10 page 1 Tube d evacuation 3p266403-1
Code article PEX: 453885
Daikin
Réf fabricant: 5012608
± 3 jours ouvrés
8,06 € TTC
F1-11 page 1 Fan guard assy

Daikin
Réf fabricant: 5038081
avec délai
sur devis
Vis taraud. tete panneau ha4114-04-10 Daikin 5011480
F1-2 page 1 Vis taraud. tete panneau ha4114-04-10
Code article PEX: 681208
Daikin
Réf fabricant: 5011480
± 3 jours ouvrés
1,03 € TTC
Moteur 12v dc 3s470001-5 Daikin 5016545
F1-3 page 1 Moteur 12v dc 3s470001-5
Code article PEX: 455515
Daikin
Réf fabricant: 5016545
± 3 jours ouvrés
9,38 € TTC
Arbre ventilation 3p396892-1_c Daikin 5016249
F1-4 page 1 Arbre ventilation 3p396892-1_c
Code article PEX: 455353
Daikin
Réf fabricant: 5016249
± 3 jours ouvrés
1,03 € TTC
Soupape d arret de gaz assy Daikin 5038459
F1-5 page 1 Soupape d arret de gaz assy
Code article PEX: 744770
Daikin
Réf fabricant: 5038459
± 3 jours ouvrés
sur devis
Plaque montage palier 2p396880-1 Daikin 5016251
F1-5-1 page 1 Plaque montage palier 2p396880-1
Code article PEX: 681485
Daikin
Réf fabricant: 5016251
± 3 jours ouvrés
1,03 € TTC
Palier 4p102621-2 Daikin 156867J
F1-5-2 page 1 Palier 4p102621-2
Code article PEX: 441059
Daikin
Réf fabricant: 156867J
en stock
5,06 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F1-6 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,15 € TTC
F1-7 page 1 Thermal insulation (rear)

Daikin
Réf fabricant: 5036550
avec délai
sur devis
Thermal insulation assy Daikin 5037453
F1-8 page 1 Thermal insulation assy
Code article PEX: 684061
Daikin
Réf fabricant: 5037453
± 3 jours ouvrés
34,38 € TTC
Bouchon bac a condensat 3pb34652-1 Daikin 066228J
F1-9 page 1 Bouchon bac a condensat 3pb34652-1
Code article PEX: 435907
Daikin
Réf fabricant: 066228J
en stock
4,03 € TTC
Pallier de ventilation 4p102621-4 Daikin 2341365
F10 page 1 Pallier de ventilation 4p102621-4
Code article PEX: 445311
Daikin
Réf fabricant: 2341365
± 3 jours ouvrés
5,90 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
F11 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
3,06 € TTC
H_etiquette 3p538051-1 Daikin 5022187
F12 page 1 H_etiquette 3p538051-1
Code article PEX: 682313
Daikin
Réf fabricant: 5022187
± 3 jours ouvrés
12,64 € TTC
F2 page 1 Side plate

Daikin
Réf fabricant: 5036552
avec délai
sur devis
Cache d interrupteur Daikin 5030011
F3 page 1 Cache d interrupteur
Code article PEX: 744657
Daikin
Réf fabricant: 5030011
± 3 jours ouvrés
21,42 € TTC
Calandre avant assy Daikin 5042447
F4 page 1 Calandre avant assy
Code article PEX: 744893
Daikin
Réf fabricant: 5042447
± 3 jours ouvrés
151,60 € TTC
Support de plaque superieure Daikin 5042449
F4-1 page 1 Support de plaque superieure
Code article PEX: 744894
Daikin
Réf fabricant: 5042449
± 3 jours ouvrés
62,92 € TTC
Plaque d etancheite Daikin 5036413
F5 page 1 Plaque d etancheite
Code article PEX: 744716
Daikin
Réf fabricant: 5036413
± 3 jours ouvrés
12,31 € TTC
Dispositif de tuyauterie Daikin 5036414
F6 page 1 Dispositif de tuyauterie
Code article PEX: 744717
Daikin
Réf fabricant: 5036414
± 3 jours ouvrés
11,58 € TTC
Plaque protecion moteur Daikin 5030014
F7 page 1 Plaque protecion moteur
Code article PEX: 683183
Daikin
Réf fabricant: 5030014
± 3 jours ouvrés
13,78 € TTC
Capot du moteur Daikin 5030015
F8 page 1 Capot du moteur
Code article PEX: 683184
Daikin
Réf fabricant: 5030015
± 3 jours ouvrés
40,08 € TTC
Emballage 3p344837-1 Daikin 6023946
F9 page 1 Emballage 3p344837-1
Code article PEX: 457394
Daikin
Réf fabricant: 6023946
± 3 jours ouvrés
5,87 € TTC
Telecommande ir ftxf20c5v1b /3p566814-1 Daikin 5036553
K1 page 1 Telecommande ir ftxf20c5v1b /3p566814-1
Code article PEX: 683827
Daikin
Réf fabricant: 5036553
± 3 jours ouvrés
64,02 € TTC
Support commande a distance 2p207994-1 Daikin 5014889
K2 page 1 Support commande a distance 2p207994-1
Code article PEX: 454937
Daikin
Réf fabricant: 5014889
± 3 jours ouvrés
2,06 € TTC
Kit vis 3sb73031-39 Daikin 5012434
K3 page 1 Kit vis 3sb73031-39
Code article PEX: 453820
Daikin
Réf fabricant: 5012434
± 3 jours ouvrés
1,03 € TTC
Installation plate Daikin 5038461
K4 page 1 Installation plate
Code article PEX: 684305
Daikin
Réf fabricant: 5038461
± 3 jours ouvrés
53,47 € TTC
Couvercle de produit 4p352323-1 Daikin 5012613
K5 page 1 Couvercle de produit 4p352323-1
Code article PEX: 681291
Daikin
Réf fabricant: 5012613
± 3 jours ouvrés
2,06 € TTC
K6 page 1 Cushion l

Daikin
Réf fabricant: 5016267
avec délai
sur devis
K7 page 1 Cushion r

Daikin
Réf fabricant: 5016268
avec délai
sur devis
A_clip - systeme de connexion d unite 3d Daikin 5042451
K8 page 1 A_clip - systeme de connexion d unite 3d
Code article PEX: 744895
Daikin
Réf fabricant: 5042451
± 3 jours ouvrés
37,24 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXF25E5V1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
