Unité interne Daikin FTXM25K3V1B

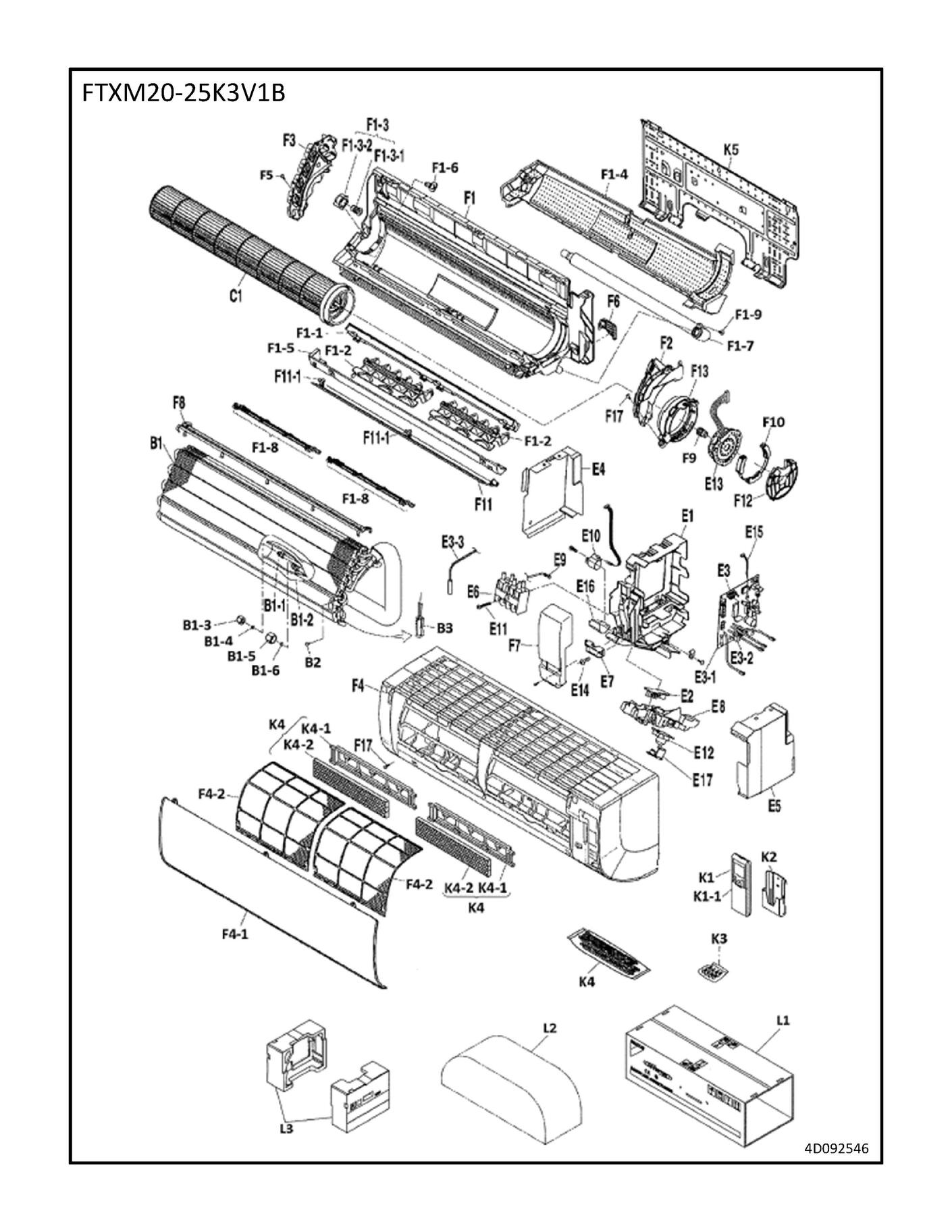

page 1
Pièces détachées Unité interne Daikin FTXM25K3V1B chez Pièces Express


Référence fabricant
Position Schéma
5008209 Evaporateur 3p293848-1 B1
111975J Ecrou male soude 1/4IN. D6.4-D7.0CUT B1-1
096177J Joint 3/8 ligne gaz ex0961770 3/8IN. D9.5CUT B1-2
5012634 Flare nut FNSF2 U7/16 D6.4CUT B1-3
5010694 Blind cap/ flare nut 1/4IN. D6.4CUT B1-4
5012782 Flare nut FNS3 3/8IN. D9.5CUT B1-5
5010695 Blind cap/ flare nut 3/8IN. D9.5CUT B1-6
5010906 Grounding tip (w/washer) M4X 12 B2
380120 Clips blocage sonde r4610281-1 B3
5014828 Turbine ventil 4f025263-2 C1
5008256 Boitier electrique 1p290939-1 E1
151065J Moteur balayage msbpc20d11 3sb40585-1 MSBPC20D11 E10
1748886 Vis ha4114-04-25 E11
5008261 Platine reception 3p296737-1 E12
5014564 Moteur ventil 1p180378-4 E13
121650J Vis m4x16 ha41113-16 M4X 16 E14
5008262 Cable de liaison 4p300706-1 E15
5008263 Isolation 4p292779-1 E16
1597026 Detecteur de presence E17
5008257 Platine affichage 3p185701-3 E2
5014812 Platine de contrôle 3f022719-17 EEPROM 3P303692-3 E3
153875J Fusible 21533.15 3eb82016-1 2153.15MXP 250V 3.15A E3-1
113954J Varistance 3eb71012-1 470NR-14D-204 E3-2
6004963 Ensemble sonde 3eb70072-2 E3-3
1840698 Couvercle 1p180605-2 E4
1840706 Protection detecteur presence 2p180607-2 E5
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 TB-ETX-4PA-D1 E6
0812847 Fixation cable E7
5008260 Couvercle voyant 1p290939-1 E8
5012606 Earth wire E9
5008264 Socle 3p301208-1 F1
5008216 Volet balayage 1p291149-1 F1-1
5008223 Volet de soufflage 2p292898-1 F1-2
5008265 Pallier 4p293097-1 F1-3
156867J Palier 4p102621-2 F1-3-1
5008227 Tole support pallier 3p291169-1 F1-3-2
5008267 Isolation thermique arriere 3p293580-1 F1-4
5012607 Isolation thermique (avant) 3p190131-2 F1-5
066228J Bouchon bac a condensat 3pb34652-1 F1-6
5012608 Tube d evacuation 3p266403-1 F1-7
5008221 Ensemble garde de ventilation F1-8
170429J Vis de fixation 4sb00088-12 M4X 12 F1-9
5012611 Silent bloc moteur ventil. 3p181130-1 F10
5008271 Volet de balayage 3p943352-2 F11
5008272 Axe volet 4p294461-1 F11-1
5008214 Support moteur ventil 1p290381-1 F12
5008234 Mounting plate/ fan motor F13
5008217 Panneau cote droit 1p293159-1 F2
5008187 Panneau de côté 3p293423-1 F3
5012609 Calandre avant. F4
5008269 Panneau avant 2p291469-1 F4-1
5008210 Filtre a air 1p179856-3 F4-2
121650J Vis m4x16 ha41113-16 M4X 16 F5
5008192 Fixation tuyauterie 4p293189-1 F6
5008270 Couvercle boitier electrique 3p300265-1 F7
1840908 Plaque d etancheite 1p184126-1 F8
146817J Pallier de ventilation 4p102621-1 F9
5008274 Telecommande 2p253590-3 K1
5012433 Led telecommande 3p260750-1 K1-1
5004122 Support telecommande 2p256952-1 K2
5012434 Kit vis 3sb73031-39 K3
5010280 Filtre a air 3p326314-1 K4
1597259 Cadre filtre antistatique K4-1
1840489 Filtre photocatalyseur 4p173581-2 APATITE K4-2
5008275 Tole installation 1p290270-1 K5
5008769 Packing case (with print) L1
5012613 Couvercle de produit 4p352323-1 L2
5008771 Cushion(eps)assy L3


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM25K3V1B



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Evaporateur 3p293848-1 Daikin 5008209
B1 page 1 Evaporateur 3p293848-1
Code article PEX: 452133
Daikin
Réf fabricant: 5008209
± 3 jours ouvrés
172,16 € TTC
Ecrou male soude Daikin 111975J
B1-1 page 1 Ecrou male soude
Code article PEX: 438019
Daikin
Réf fabricant: 111975J
± 3 jours ouvrés
21,36 € TTC
Joint 3/8 ligne gaz ex0961770 Daikin 096177J
B1-2 page 1 Joint 3/8 ligne gaz ex0961770
Code article PEX: 437023
Daikin
Réf fabricant: 096177J
± 3 jours ouvrés
8,56 € TTC
B1-3 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
B1-4 page 1 Blind cap/ flare nut

Daikin
Réf fabricant: 5010694
avec délai
sur devis
B1-5 page 1 Flare nut

Daikin
Réf fabricant: 5012782
avec délai
sur devis
B1-6 page 1 Blind cap/ flare nut

Daikin
Réf fabricant: 5010695
avec délai
sur devis
B2 page 1 Grounding tip (w/washer)

Daikin
Réf fabricant: 5010906
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B3 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
Turbine ventil 4f025263-2 Daikin 5014828
C1 page 1 Turbine ventil 4f025263-2
Code article PEX: 454904
Daikin
Réf fabricant: 5014828

obsolète

Boitier electrique 1p290939-1 Daikin 5008256
E1 page 1 Boitier electrique 1p290939-1
Code article PEX: 452170
Daikin
Réf fabricant: 5008256
± 3 jours ouvrés
60,78 € TTC
Moteur balayage msbpc20d11 3sb40585-1 Daikin 151065J
E10 page 1 Moteur balayage msbpc20d11 3sb40585-1
Code article PEX: 440766
Daikin
Réf fabricant: 151065J
± 3 jours ouvrés
30,83 € TTC
Vis ha4114-04-25 Daikin 1748886
E11 page 1 Vis ha4114-04-25
Code article PEX: 442371
Daikin
Réf fabricant: 1748886
± 3 jours ouvrés
1,22 € TTC
Platine reception 3p296737-1 Daikin 5008261
E12 page 1 Platine reception 3p296737-1
Code article PEX: 452176
Daikin
Réf fabricant: 5008261
en stock
288,52 € TTC
Moteur ventil 1p180378-4 Daikin 5014564
E13 page 1 Moteur ventil 1p180378-4
Code article PEX: 454797
Daikin
Réf fabricant: 5014564
± 3 jours ouvrés
76,15 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
E14 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Cable de liaison 4p300706-1 Daikin 5008262
E15 page 1 Cable de liaison 4p300706-1
Code article PEX: 452177
Daikin
Réf fabricant: 5008262
± 3 jours ouvrés
3,76 € TTC
Isolation 4p292779-1 Daikin 5008263
E16 page 1 Isolation 4p292779-1
Code article PEX: 452178
Daikin
Réf fabricant: 5008263
± 3 jours ouvrés
4,32 € TTC
Detecteur de presence Daikin 1597026
E17 page 1 Detecteur de presence
Code article PEX: 441241
Daikin
Réf fabricant: 1597026
± 3 jours ouvrés
1,79 € TTC
Platine affichage 3p185701-3 Daikin 5008257
E2 page 1 Platine affichage 3p185701-3
Code article PEX: 452171
Daikin
Réf fabricant: 5008257
en stock
67,99 € TTC
Platine de contrôle 3f022719-17 Daikin 5014812
E3 page 1 Platine de contrôle 3f022719-17
Code article PEX: 454901
Daikin
Réf fabricant: 5014812
± 3 jours ouvrés
312,00 € TTC
Fusible 21533.15 3eb82016-1 Daikin 153875J
E3-1 page 1 Fusible 21533.15 3eb82016-1
Code article PEX: 440936
Daikin
Réf fabricant: 153875J
± 3 jours ouvrés
5,86 € TTC
Varistance 3eb71012-1 Daikin 113954J
E3-2 page 1 Varistance 3eb71012-1
Code article PEX: 438212
Daikin
Réf fabricant: 113954J
± 3 jours ouvrés
4,58 € TTC
Ensemble sonde 3eb70072-2 Daikin 6004963
E3-3 page 1 Ensemble sonde 3eb70072-2
Code article PEX: 457241
Daikin
Réf fabricant: 6004963
± 3 jours ouvrés
60,11 € TTC
Couvercle 1p180605-2 Daikin 1840698
E4 page 1 Couvercle 1p180605-2
Code article PEX: 443137
Daikin
Réf fabricant: 1840698
± 3 jours ouvrés
10,88 € TTC
Protection detecteur presence 2p180607-2 Daikin 1840706
E5 page 1 Protection detecteur presence 2p180607-2
Code article PEX: 443138
Daikin
Réf fabricant: 1840706
± 3 jours ouvrés
10,14 € TTC
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 Daikin 1724688
E6 page 1 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
Code article PEX: 442283
Daikin
Réf fabricant: 1724688
± 3 jours ouvrés
11,95 € TTC
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
Couvercle voyant 1p290939-1 Daikin 5008260
E8 page 1 Couvercle voyant 1p290939-1
Code article PEX: 452175
Daikin
Réf fabricant: 5008260
± 3 jours ouvrés
122,68 € TTC
E9 page 1 Earth wire

Daikin
Réf fabricant: 5012606
avec délai
sur devis
Socle 3p301208-1 Daikin 5008264
F1 page 1 Socle 3p301208-1
Code article PEX: 452180
Daikin
Réf fabricant: 5008264
± 3 jours ouvrés
157,02 € TTC
Volet balayage 1p291149-1 Daikin 5008216
F1-1 page 1 Volet balayage 1p291149-1
Code article PEX: 452140
Daikin
Réf fabricant: 5008216
± 3 jours ouvrés
7,56 € TTC
Volet de soufflage 2p292898-1 Daikin 5008223
F1-2 page 1 Volet de soufflage 2p292898-1
Code article PEX: 452146
Daikin
Réf fabricant: 5008223
± 3 jours ouvrés
3,19 € TTC
Pallier 4p293097-1 Daikin 5008265
F1-3 page 1 Pallier 4p293097-1
Code article PEX: 452181
Daikin
Réf fabricant: 5008265
en stock
4,46 € TTC
Palier 4p102621-2 Daikin 156867J
F1-3-1 page 1 Palier 4p102621-2
Code article PEX: 441059
Daikin
Réf fabricant: 156867J
en stock
3,98 € TTC
Tole support pallier 3p291169-1 Daikin 5008227
F1-3-2 page 1 Tole support pallier 3p291169-1
Code article PEX: 452148
Daikin
Réf fabricant: 5008227
± 3 jours ouvrés
0,62 € TTC
Isolation thermique arriere 3p293580-1 Daikin 5008267
F1-4 page 1 Isolation thermique arriere 3p293580-1
Code article PEX: 452182
Daikin
Réf fabricant: 5008267
± 3 jours ouvrés
23,27 € TTC
Isolation thermique (avant) 3p190131-2 Daikin 5012607
F1-5 page 1 Isolation thermique (avant) 3p190131-2
Code article PEX: 681290
Daikin
Réf fabricant: 5012607
± 3 jours ouvrés
5,59 € TTC
Bouchon bac a condensat 3pb34652-1 Daikin 066228J
F1-6 page 1 Bouchon bac a condensat 3pb34652-1
Code article PEX: 435907
Daikin
Réf fabricant: 066228J
± 3 jours ouvrés
2,70 € TTC
Tube d evacuation 3p266403-1 Daikin 5012608
F1-7 page 1 Tube d evacuation 3p266403-1
Code article PEX: 453885
Daikin
Réf fabricant: 5012608
± 3 jours ouvrés
8,18 € TTC
Ensemble garde de ventilation Daikin 5008221
F1-8 page 1 Ensemble garde de ventilation
Code article PEX: 452145
Daikin
Réf fabricant: 5008221
± 3 jours ouvrés
26,46 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F1-9 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
Silent bloc moteur ventil. 3p181130-1 Daikin 5012611
F10 page 1 Silent bloc moteur ventil. 3p181130-1
Code article PEX: 453886
Daikin
Réf fabricant: 5012611
± 3 jours ouvrés
6,22 € TTC
Volet de balayage 3p943352-2 Daikin 5008271
F11 page 1 Volet de balayage 3p943352-2
Code article PEX: 452187
Daikin
Réf fabricant: 5008271
± 3 jours ouvrés
10,74 € TTC
Axe volet 4p294461-1 Daikin 5008272
F11-1 page 1 Axe volet 4p294461-1
Code article PEX: 452188
Daikin
Réf fabricant: 5008272
en stock
0,62 € TTC
Support moteur ventil 1p290381-1 Daikin 5008214
F12 page 1 Support moteur ventil 1p290381-1
Code article PEX: 452138
Daikin
Réf fabricant: 5008214
± 3 jours ouvrés
3,19 € TTC
Mounting plate/ fan motor Daikin 5008234
F13 page 1 Mounting plate/ fan motor
Code article PEX: 452154
Daikin
Réf fabricant: 5008234
± 3 jours ouvrés
7,56 € TTC
Panneau cote droit 1p293159-1 Daikin 5008217
F2 page 1 Panneau cote droit 1p293159-1
Code article PEX: 452141
Daikin
Réf fabricant: 5008217
± 3 jours ouvrés
4,39 € TTC
Panneau de côté 3p293423-1 Daikin 5008187
F3 page 1 Panneau de côté 3p293423-1
Code article PEX: 452129
Daikin
Réf fabricant: 5008187
± 3 jours ouvrés
4,99 € TTC
Calandre avant. Daikin 5012609
F4 page 1 Calandre avant.
Code article PEX: 744423
Daikin
Réf fabricant: 5012609
± 3 jours ouvrés
101,34 € TTC
Panneau avant 2p291469-1 Daikin 5008269
F4-1 page 1 Panneau avant 2p291469-1
Code article PEX: 452184
Daikin
Réf fabricant: 5008269
± 3 jours ouvrés
79,18 € TTC
Filtre a air 1p179856-3 Daikin 5008210
F4-2 page 1 Filtre a air 1p179856-3
Code article PEX: 452134
Daikin
Réf fabricant: 5008210
± 3 jours ouvrés
4,39 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
F5 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Fixation tuyauterie 4p293189-1 Daikin 5008192
F6 page 1 Fixation tuyauterie 4p293189-1
Code article PEX: 452132
Daikin
Réf fabricant: 5008192
± 3 jours ouvrés
14,38 € TTC
Couvercle boitier electrique 3p300265-1 Daikin 5008270
F7 page 1 Couvercle boitier electrique 3p300265-1
Code article PEX: 452185
Daikin
Réf fabricant: 5008270
± 3 jours ouvrés
19,99 € TTC
Plaque d etancheite 1p184126-1 Daikin 1840908
F8 page 1 Plaque d etancheite 1p184126-1
Code article PEX: 443159
Daikin
Réf fabricant: 1840908
± 3 jours ouvrés
9,68 € TTC
Pallier de ventilation 4p102621-1 Daikin 146817J
F9 page 1 Pallier de ventilation 4p102621-1
Code article PEX: 440447
Daikin
Réf fabricant: 146817J
± 3 jours ouvrés
11,54 € TTC
Telecommande 2p253590-3 Daikin 5008274
K1 page 1 Telecommande 2p253590-3
Code article PEX: 452189
Daikin
Réf fabricant: 5008274
± 3 jours ouvrés
130,74 € TTC
Led telecommande 3p260750-1 Daikin 5012433
K1-1 page 1 Led telecommande 3p260750-1
Code article PEX: 453819
Daikin
Réf fabricant: 5012433
± 3 jours ouvrés
9,23 € TTC
Support telecommande 2p256952-1 Daikin 5004122
K2 page 1 Support telecommande 2p256952-1
Code article PEX: 450368
Daikin
Réf fabricant: 5004122
± 3 jours ouvrés
4,88 € TTC
Kit vis 3sb73031-39 Daikin 5012434
K3 page 1 Kit vis 3sb73031-39
Code article PEX: 453820
Daikin
Réf fabricant: 5012434
± 3 jours ouvrés
0,62 € TTC
Filtre a air 3p326314-1 Daikin 5010280
K4 page 1 Filtre a air 3p326314-1
Code article PEX: 453027
Daikin
Réf fabricant: 5010280
± 3 jours ouvrés
13,76 € TTC
Cadre filtre antistatique Daikin 1597259
K4-1 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC
Filtre photocatalytique ftxs20-35dvmw Daikin 1840489
K4-2 page 1 Filtre photocatalytique ftxs20-35dvmw
Code article PEX: 458828
Daikin
Réf fabricant: 1840489
en stock
11,95 € TTC
Tole installation 1p290270-1 Daikin 5008275
K5 page 1 Tole installation 1p290270-1
Code article PEX: 452190
Daikin
Réf fabricant: 5008275
± 3 jours ouvrés
16,33 € TTC
L1 page 1 Packing case (with print)

Daikin
Réf fabricant: 5008769
avec délai
sur devis
Couvercle de produit 4p352323-1 Daikin 5012613
L2 page 1 Couvercle de produit 4p352323-1
Code article PEX: 681291
Daikin
Réf fabricant: 5012613
± 3 jours ouvrés
sur devis
L3 page 1 Cushion(eps)assy

Daikin
Réf fabricant: 5008771
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM25K3V1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
