Unité interne Daikin EHBX08CA9W

Pompe a chaleur gamme Altherma

page 1

page 2

Position

Schéma

5009313	Bornier t3079-1-3p 3p170731-30	A1
5002559	Contacteur 4sw08936-1	A10
301157P	Fusible a3v3 5sy 220-7 20a 4sw02669-1	A11
5009163	Klixon 85°c 4p312728-1	A12
5009165	Sonde 3p318052-1	A13
5009166	Sonde 3p318052-2	A14
5009167	Sonde 3p318052-3	A15
5009168	Sonde 3p318052-4	A16
5009162	Fusible 4p312726-1	A17
5001956	Bornier 3p238498-95	A2
5001954	Bornier 3p238498-20	A3
0788069	Terminal board	A4
5011556	Platine 2p300920-3(l	A7
5009161	R* transformateur 3ea74055-5	A9
5009351	Joint torique 4p319975-2	B13
301736P	Joint 3/8"	B14
301751P	Joint ligne 1/4 11 x 6.2 x 1.5	B15
5009340	Flexible 4p315981-1	B16
5009309	H_vase expansion 2p318033-1 10l	B17
5009341	Vanne de securite 4p317397-1	B18
5002556	Manometre 0/4 bar 4sw04196-4	B19
5009307	Echangeur a plaque 2p317177-1	B2
5009346	Pump with wire harness	B20
5009420	Filtre tuyauterie 4p320903-1	B22
5002161	Grand collier de fixation	B25
5009336	Purgeur automatique 4p314929-1	B26
5009338	Joint 3p315414-1	B27
5016616	H_chauffage d appoint 3p332130-2a	B29
5009335	Fixation 4p314160-1	B30
5010111	Vanne quart de tour 4p315982-1	B31
5006958	Joint etancheite 4sw04376	B4
5013359	Controleur de debit 4p317950-1	B7
5009352	Patte fixation debit metre 4p319976-1	B8
5009303	Panneau gauche	C1
5009356	Ecrou m5	C2
5009304	Panneau cote droit 2p311508-1	C3
5009305	Panneau avant 2p11509-1	C4
5010089	Tole avant 3p320130-1	C5
5010090	Charniere 3p318415-1	C6
5009300	Couvercle panneau de contrôle 1p318414-1	C7
5009299	Coussin d emballage 1p317166-1	D1
5009323	Caisse emballage 3p318944-1	D2
5009322	Caisse emballage 3p318943-1	D3
5009347	Isolation thermique 4p318238-1	E7
5009310	Isolation tube 2p318208-1	E8

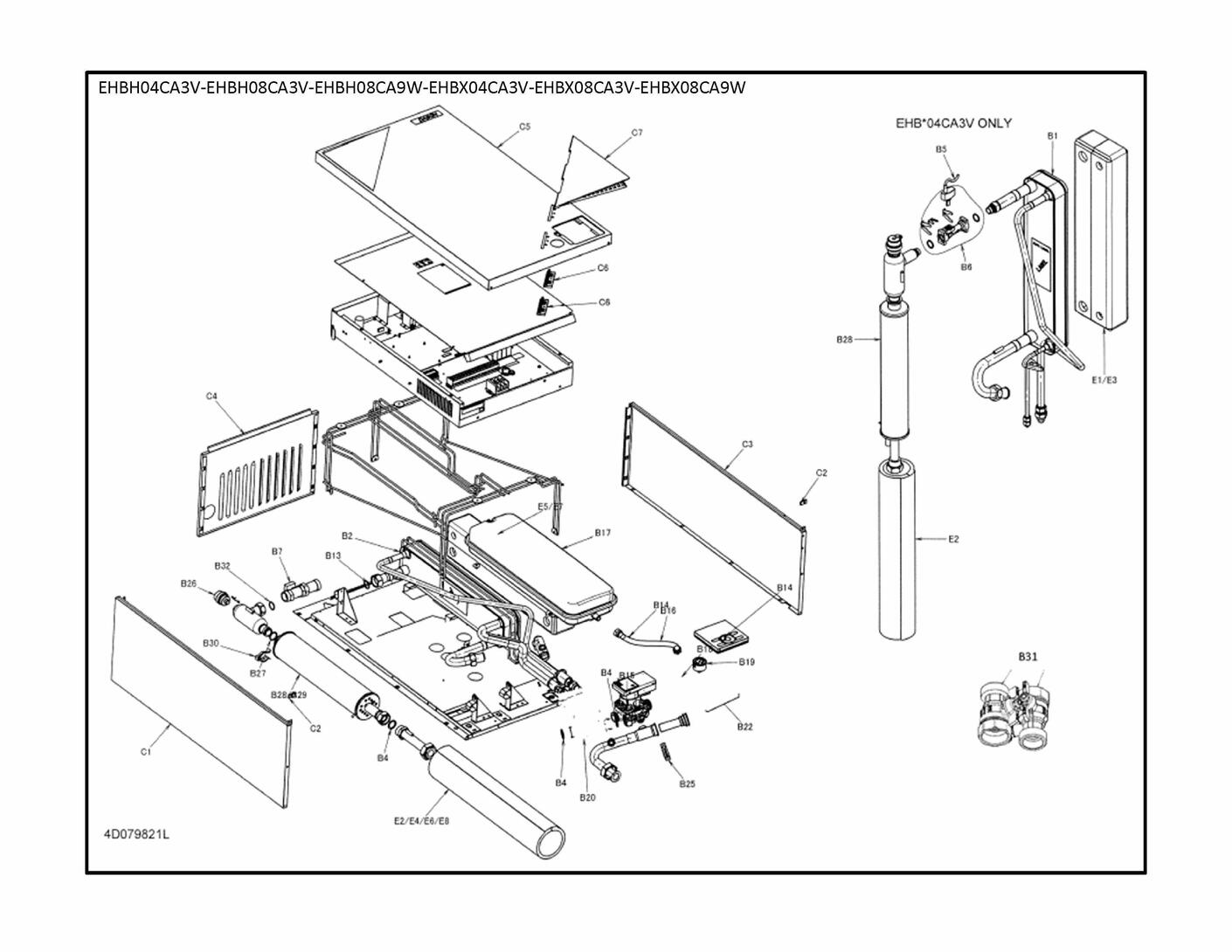

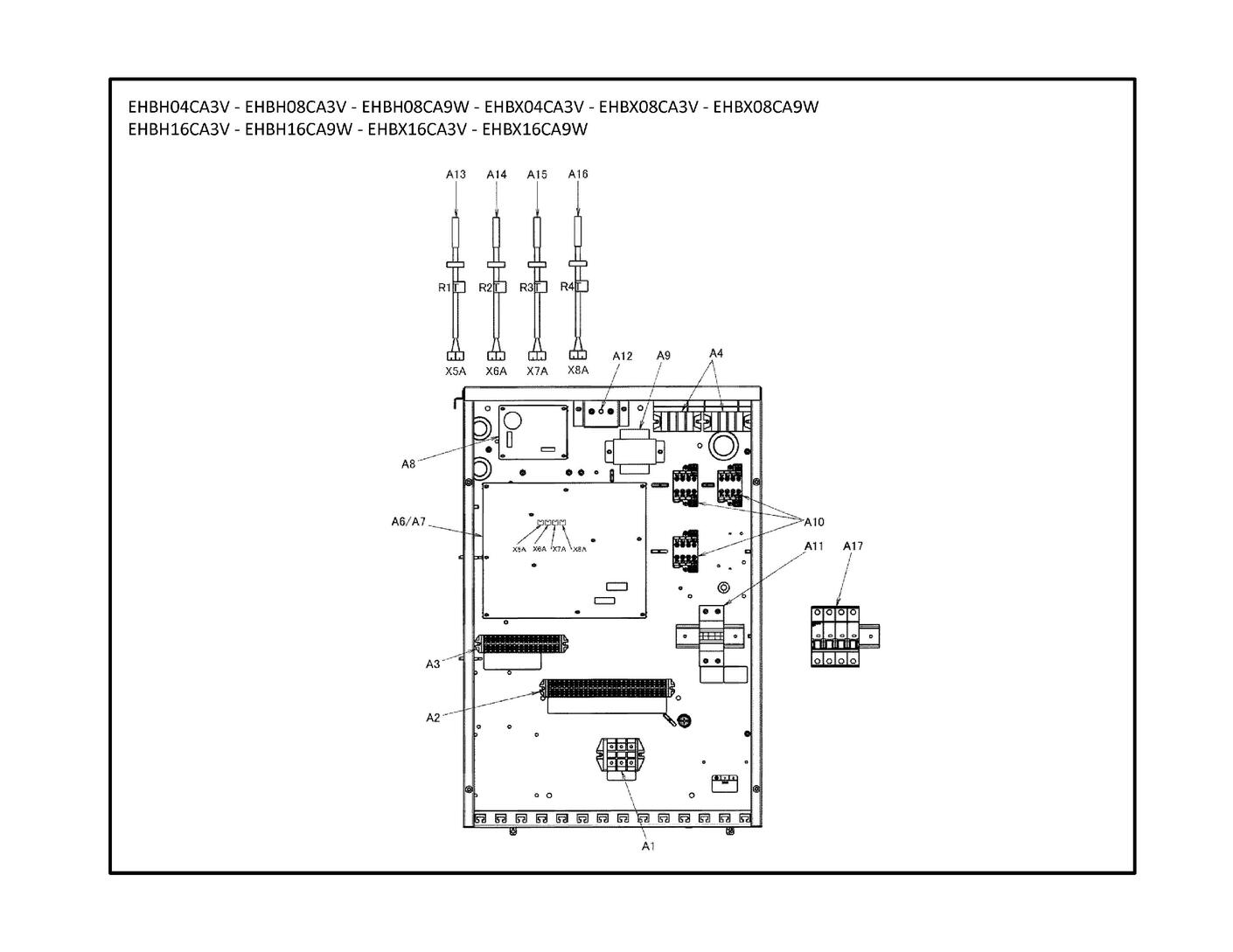

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Daikin EHBX08CA9W


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

Bornier t3079-1-3p 3p170731-30

Code article PEX: 452602

Daikin

Réf fabricant: 5009313

± 3 jours ouvrés

32,78 € TTC

Contacteur 4sw08936-1

Code article PEX: 450122

Daikin

Réf fabricant: 5002559

± 3 jours ouvrés

92,58 € TTC

Fusible a3v3 5sy 220-7 20a 4sw02669-1

Code article PEX: 446343

Daikin

Réf fabricant: 301157P

± 3 jours ouvrés

81,52 € TTC

Klixon 85°c 4p312728-1

Code article PEX: 452534

Daikin

Réf fabricant: 5009163

± 3 jours ouvrés

287,14 € TTC

Sonde 3p318052-1

Code article PEX: 452536

Daikin

Réf fabricant: 5009165

± 3 jours ouvrés

37,18 € TTC

Sonde 3p318052-2

Code article PEX: 452537

Daikin

Réf fabricant: 5009166

± 3 jours ouvrés

32,54 € TTC

Sonde 3p318052-3

Code article PEX: 452538

Daikin

Réf fabricant: 5009167

± 3 jours ouvrés

32,54 € TTC

Sonde 3p318052-4

Code article PEX: 452539

Daikin

Réf fabricant: 5009168

± 3 jours ouvrés

32,54 € TTC

Fusible 4p312726-1

Code article PEX: 452533

Daikin

Réf fabricant: 5009162

± 3 jours ouvrés

289,70 € TTC

Bornier 3p238498-95

Code article PEX: 449873

Daikin

Réf fabricant: 5001956

± 3 jours ouvrés

88,54 € TTC

Bornier 3p238498-20

Code article PEX: 449872

Daikin

Réf fabricant: 5001954

± 3 jours ouvrés

sur devis

A4 page 2

Terminal board

Daikin

Réf fabricant: 0788069

avec délai

sur devis

Platine 2p300920-3 (u)

Code article PEX: 454892

Daikin

Réf fabricant: 5011556

± 3 jours ouvrés

564,70 € TTC

R* transformateur 3ea74055-5

Code article PEX: 452532

Daikin

Réf fabricant: 5009161

± 3 jours ouvrés

62,90 € TTC

Joint torique 4p319975-2

Code article PEX: 452631

Daikin

Réf fabricant: 5009351

± 3 jours ouvrés

14,14 € TTC

Joint 3/8"

Code article PEX: 446793

Daikin

Réf fabricant: 301736P

± 3 jours ouvrés

sur devis

Joint ligne 1/4 11 x 6.2 x 1.5

Code article PEX: 446801

Daikin

Réf fabricant: 301751P

± 3 jours ouvrés

7,52 € TTC

Flexible 4p315981-1

Code article PEX: 452621

Daikin

Réf fabricant: 5009340

± 3 jours ouvrés

30,61 € TTC

H_vase expansion 2p318033-1 10l

Code article PEX: 452599

Daikin

Réf fabricant: 5009309

en stock

200,52 € TTC

Vanne de securite 4p317397-1

Code article PEX: 452622

Daikin

Réf fabricant: 5009341

en stock

37,07 € TTC

Manometre 0/4 bar + capillaire

Code article PEX: 446789

Daikin

Réf fabricant: 5002556

en stock

43,93 € TTC

Echangeur a plaque 2p317177-1

Code article PEX: 452597

Daikin

Réf fabricant: 5009307

± 3 jours ouvrés

1 654,48 € TTC

B20 page 2

Pump with wire harness

Daikin

Réf fabricant: 5009346

avec délai

sur devis

Filtre tuyauterie 4p320903-1

Code article PEX: 452664

Daikin

Réf fabricant: 5009420

en stock

39,00 € TTC

Grand collier de fixation

Code article PEX: 449956

Daikin

Réf fabricant: 5002161

± 3 jours ouvrés

6,96 € TTC

Purgeur automatique 4p314929-1

Code article PEX: 452617

Daikin

Réf fabricant: 5009336

en stock

42,88 € TTC

Joint 3p315414-1

Code article PEX: 452618

Daikin

Réf fabricant: 5009338

± 3 jours ouvrés

6,40 € TTC

H_chauffage d appoint 3p332130-2a

Code article PEX: 455550

Daikin

Réf fabricant: 5016616

± 3 jours ouvrés

1 189,08 € TTC

Fixation 4p314160-1

Code article PEX: 452616

Daikin

Réf fabricant: 5009335

± 3 jours ouvrés

10,88 € TTC

Vanne quart de tour 4p315982-1

Code article PEX: 452947

Daikin

Réf fabricant: 5010111

± 3 jours ouvrés

87,79 € TTC

Joint etancheite 4sw04376

Code article PEX: 451697

Daikin

Réf fabricant: 5006958

± 3 jours ouvrés

5,29 € TTC

Controleur de debit 4p317950-1

Code article PEX: 454175

Daikin

Réf fabricant: 5013359

en stock

374,80 € TTC

Patte fixation debit metre 4p319976-1

Code article PEX: 452632

Daikin

Réf fabricant: 5009352

± 3 jours ouvrés

14,14 € TTC

Panneau gauche

Code article PEX: 452593

Daikin

Réf fabricant: 5009303

± 3 jours ouvrés

207,71 € TTC

Ecrou m5

Code article PEX: 452636

Daikin

Réf fabricant: 5009356

± 3 jours ouvrés

10,40 € TTC

Panneau cote droit 2p311508-1

Code article PEX: 452594

Daikin

Réf fabricant: 5009304

± 3 jours ouvrés

207,71 € TTC

Panneau avant 2p11509-1

Code article PEX: 452595

Daikin

Réf fabricant: 5009305

± 3 jours ouvrés

60,86 € TTC

Tole avant 3p320130-1

Code article PEX: 452929

Daikin

Réf fabricant: 5010089

± 3 jours ouvrés

158,84 € TTC

Charniere 3p318415-1

Code article PEX: 452930

Daikin

Réf fabricant: 5010090

± 3 jours ouvrés

10,70 € TTC

Couvercle panneau de contrôle 1p318414-1

Code article PEX: 452592

Daikin

Réf fabricant: 5009300

± 3 jours ouvrés

33,25 € TTC

Coussin d emballage 1p317166-1

Code article PEX: 452591

Daikin

Réf fabricant: 5009299

± 3 jours ouvrés

72,72 € TTC

Caisse emballage 3p318944-1

Code article PEX: 452607

Daikin

Réf fabricant: 5009323

± 3 jours ouvrés

46,58 € TTC

Caisse emballage 3p318943-1

Code article PEX: 452606

Daikin

Réf fabricant: 5009322

± 3 jours ouvrés

56,05 € TTC

Isolation thermique 4p318238-1

Code article PEX: 452628

Daikin

Réf fabricant: 5009347

± 3 jours ouvrés

67,39 € TTC

Isolation tube 2p318208-1

Code article PEX: 452600

Daikin

Réf fabricant: 5009310

± 3 jours ouvrés

64,97 € TTC

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin EHBX08CA9W ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
