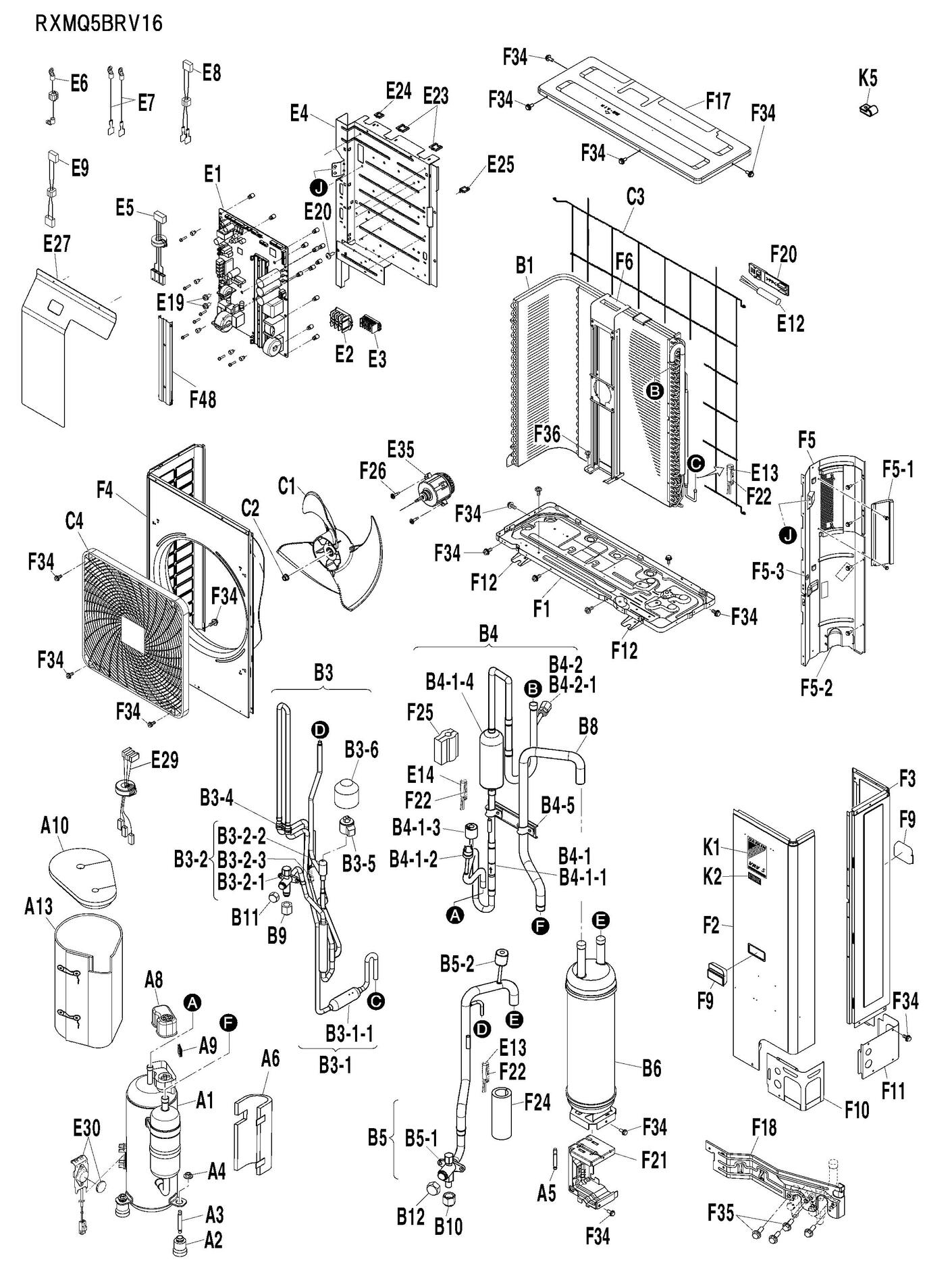

Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|
A1 page 1
|
Compressor assy.
|
Daikin
Réf fabricant: 2555923
|
avec délai
sur devis
|
|
|
|
A10 page 1
|
Sound absorbing material
|
Daikin
Réf fabricant: 4024830
|
avec délai
sur devis
|
|
|
|
A13 page 1
|
Sound insulation
|
Daikin
Réf fabricant: 2555924
|
avec délai
sur devis
|
|
|
|
A2 page 1
|
Rubber vibration isolator assy.
|
Daikin
Réf fabricant: 2274364
|
avec délai
sur devis
|
|
|
|
A3 page 1
|
Set boulon compresseur 4p299318-1
|
Daikin
|
± 3 jours ouvrés
4,76 € TTC
|
|
|
|
A4 page 1
|
Washer based nut
|
Daikin
Réf fabricant: 2554130
|
avec délai
sur devis
|
|
|
|
A5 page 1
|
Silent bloc compresseur 4pa16309-1-ka
|
Daikin
|
± 3 jours ouvrés
5,33 € TTC
|
|
|
|
A6 page 1
|
Sound insulation
|
Daikin
Réf fabricant: 4014658
|
avec délai
sur devis
|
|
|
|
A8 page 1
|
Terminal cover
|
Daikin
Réf fabricant: 2425597
|
avec délai
sur devis
|
|
|
|
A9 page 1
|
Silent bloc 1mu28nfv
|
Daikin
|
± 3 jours ouvrés
6,36 € TTC
|
|
|
|
B1 page 1
|
Plate finned coil heat exch. assy.
|
Daikin
Réf fabricant: 2556585
|
avec délai
sur devis
|
|
|
|
B10 page 1
|
Flare nut
|
Daikin
Réf fabricant: 4903082
|
avec délai
sur devis
|
|
|
|
B11 page 1
|
Bouchon vanne arret 3/8 ex0454328
|
Daikin
|
± 3 jours ouvrés
5,86 € TTC
|
|
|
|
B12 page 1
|
Bouchon vanne
|
Daikin
|
± 3 jours ouvrés
12,78 € TTC
|
|
|
|
B3 page 1
|
Liquid pipe assy.
|
Daikin
Réf fabricant: 2556577
|
avec délai
sur devis
|
|
|
|
B3-1 page 1
|
Liquid pipe assy.
|
Daikin
Réf fabricant: 2556578
|
avec délai
sur devis
|
|
|
|
B3-1-1 page 1
|
Filtre avant detend elect 3pa55421-1
|
Daikin
|
± 3 jours ouvrés
70,86 € TTC
|
|
|
|
B3-2 page 1
|
Liquid pipe assy.
|
Daikin
Réf fabricant: 2556579
|
avec délai
sur devis
|
|
|
|
B3-2-1 page 1
|
Vanne arret vsamh3sfc 3p108885-1
|
Daikin
|
± 3 jours ouvrés
105,06 € TTC
|
|
|
|
B3-2-2 page 1
|
Corps detendeur cam-bd18dm-1
|
Daikin
|
± 3 jours ouvrés
73,16 € TTC
|
|
|
|
B3-2-3 page 1
|
Pressure control valve
|
Daikin
Réf fabricant: 2550302
|
avec délai
sur devis
|
|
|
|
B3-4 page 1
|
Piping fixture
|
Daikin
Réf fabricant: 2212599
|
avec délai
sur devis
|
|
|
|
B3-5 page 1
|
Coil/ electronic exp. valve
|
Daikin
Réf fabricant: 2493862
|
avec délai
sur devis
|
|
|
|
B3-6 page 1
|
Protection cap
|
Daikin
Réf fabricant: 4017929
|
avec délai
sur devis
|
|
|
|
B4 page 1
|
Discharge pipe assy.
|
Daikin
Réf fabricant: 2556580
|
avec délai
sur devis
|
|
|
|
B4-1 page 1
|
Discharge pipe assy.
|
Daikin
Réf fabricant: 2556581
|
avec délai
sur devis
|
|
|
|
B4-1-1 page 1
|
Clapet anti retour ex1076389
|
Daikin
|
± 3 jours ouvrés
73,51 € TTC
|
|
|
|
B4-1-2 page 1
|
Pressostat haute pression 3p128341-51
|
Daikin
|
± 3 jours ouvrés
285,08 € TTC
|
|
|
|
B4-1-3 page 1
|
Pressure sensor
|
Daikin
Réf fabricant: 4025906
|
avec délai
sur devis
|
|
|
|
B4-1-4 page 1
|
Muffler
|
Daikin
Réf fabricant: 2555926
|
avec délai
sur devis
|
|
|
|
B4-2 page 1
|
Discharge pipe assy.
|
Daikin
Réf fabricant: 2556582
|
avec délai
sur devis
|
|
|
|
B4-2-1 page 1
|
Bouchon vanne de service rks50b 5/16
|
Daikin
|
± 3 jours ouvrés
42,36 € TTC
|
|
|
|
B4-5 page 1
|
Fixture
|
Daikin
Réf fabricant: 2533450
|
avec délai
sur devis
|
|
|
|
B5 page 1
|
Refrigerant pipe assy.
|
Daikin
Réf fabricant: 2556583
|
avec délai
sur devis
|
|
|
|
B5-1 page 1
|
Vanne d arret 2sa58048-11
|
Daikin
|
± 3 jours ouvrés
168,60 € TTC
|
|
|
|
B5-2 page 1
|
Pressure sensor
|
Daikin
Réf fabricant: 4025905
|
avec délai
sur devis
|
|
|
|
B6 page 1
|
Accumulator assy.
|
Daikin
Réf fabricant: 2533422
|
avec délai
sur devis
|
|
|
|
B8 page 1
|
Suction pipe
|
Daikin
Réf fabricant: 2556584
|
avec délai
sur devis
|
|
|
|
B9 page 1
|
Flare nut
|
Daikin
Réf fabricant: 4903036
|
avec délai
sur devis
|
|
|
|
C1 page 1
|
Propeller fan
|
Daikin
Réf fabricant: 2547316
|
avec délai
sur devis
|
|
|
|
C2 page 1
|
Lock nut fan blade m8 pz430/46 ex847003
|
Daikin
|
± 3 jours ouvrés
4,32 € TTC
|
|
|
|
C3 page 1
|
Protection net
|
Daikin
Réf fabricant: 4902614
|
avec délai
sur devis
|
|
|
|
C4 page 1
|
Discharge grille
|
Daikin
Réf fabricant: 4903095
|
avec délai
sur devis
|
|
|
|
E1 page 1
|
Printed circuit board assy.
|
Daikin
Réf fabricant: 2533554
|
avec délai
sur devis
|
|
|
|
E12 page 1
|
Sonde d air st9303 l=1075 4p263490-
|
Daikin
|
± 3 jours ouvrés
32,00 € TTC
|
|
|
|
E13 page 1
|
Thermistor
|
Daikin
Réf fabricant: 2533451
|
avec délai
sur devis
|
|
|
|
E14 page 1
|
Thermistor
|
Daikin
Réf fabricant: 4025895
|
avec délai
sur devis
|
|
|
|
E19 page 1
|
Pan head machine screw with washer
|
Daikin
Réf fabricant: 2551372
|
avec délai
sur devis
|
|
|
|
E2 page 1
|
Bornier 3p170731-1.
|
Daikin
|
± 3 jours ouvrés
33,82 € TTC
|
|
|
|
E20 page 1
|
Truss head tapping screw
|
Daikin
Réf fabricant: 4903939
|
avec délai
sur devis
|
|
|
|
E23 page 1
|
Edge saddle
|
Daikin
Réf fabricant: 099951J
|
avec délai
sur devis
|
|
|
|
E24 page 1
|
Edge saddle
|
Daikin
Réf fabricant: 094708J
|
avec délai
sur devis
|
|
|
|
E25 page 1
|
Fixation cable fxys125kv1
|
Daikin
|
± 3 jours ouvrés
3,34 € TTC
|
|
|
|
E27 page 1
|
Insulation sheet
|
Daikin
Réf fabricant: 2535848
|
avec délai
sur devis
|
|
|
|
E29 page 1
|
Wire harness assy. (comp.)
|
Daikin
Réf fabricant: 2533430
|
avec délai
sur devis
|
|
|
|
E3 page 1
|
Terminal block
|
Daikin
Réf fabricant: 2533424
|
avec délai
sur devis
|
|
|
|
E30 page 1
|
Retainer assy.
|
Daikin
Réf fabricant: 2433017
|
avec délai
sur devis
|
|
|
|
E35 page 1
|
Fan motor
|
Daikin
Réf fabricant: 2555927
|
avec délai
sur devis
|
|
|
|
E4 page 1
|
El. compo. mounting plate
|
Daikin
Réf fabricant: 2533425
|
avec délai
sur devis
|
|
|
|
E5 page 1
|
Wire harness assy.
|
Daikin
Réf fabricant: 4025900
|
avec délai
sur devis
|
|
|
|
E6 page 1
|
Wire harness assy.
|
Daikin
Réf fabricant: 4025907
|
avec délai
sur devis
|
|
|
|
E7 page 1
|
Wire harness assy.
|
Daikin
Réf fabricant: 4023701
|
avec délai
sur devis
|
|
|
|
E8 page 1
|
Wire harness assy (hps)
|
Daikin
Réf fabricant: 4025913
|
avec délai
sur devis
|
|
|
|
E9 page 1
|
Wire harness assy. (pcb-ol connection)
|
Daikin
Réf fabricant: 4025912
|
avec délai
sur devis
|
|
|
|
F1 page 1
|
Bottom frame assy.
|
Daikin
Réf fabricant: 4903111
|
avec délai
sur devis
|
|
|
|
F10 page 1
|
Cover (front bottom)
|
Daikin
Réf fabricant: 4902610
|
avec délai
sur devis
|
|
|
|
F11 page 1
|
Cover (rear)
|
Daikin
Réf fabricant: 4902611
|
avec délai
sur devis
|
|
|
|
F12 page 1
|
Installation leg
|
Daikin
Réf fabricant: 4902612
|
avec délai
sur devis
|
|
|
|
F17 page 1
|
Top plate assy.
|
Daikin
Réf fabricant: 4902613
|
avec délai
sur devis
|
|
|
|
F18 page 1
|
Stop valve mounting plate
|
Daikin
Réf fabricant: 4902591
|
avec délai
sur devis
|
|
|
|
F2 page 1
|
Front plate-2
|
Daikin
Réf fabricant: 4902609
|
avec délai
sur devis
|
|
|
|
F20 page 1
|
Support sonde 3p136732-1
|
Daikin
|
± 3 jours ouvrés
5,59 € TTC
|
|
|
|
F21 page 1
|
Accumulator leg
|
Daikin
Réf fabricant: 4904147
|
avec délai
sur devis
|
|
|
|
F22 page 1
|
Thermistor fixing spring
|
Daikin
Réf fabricant: 2550343
|
avec délai
sur devis
|
|
|
|
F24 page 1
|
Thermal insulation tube
|
Daikin
Réf fabricant: 2007519
|
avec délai
sur devis
|
|
|
|
F25 page 1
|
Heat insulation
|
Daikin
Réf fabricant: 141626J
|
avec délai
sur devis
|
|
|
|
F26 page 1
|
Screw with spacer washer
|
Daikin
Réf fabricant: 2550344
|
avec délai
sur devis
|
|
|
|
F3 page 1
|
Side plate (right)
|
Daikin
Réf fabricant: 4902608
|
avec délai
sur devis
|
|
|
|
F34 page 1
|
Vis tolerie m5x12 4sa01112-12
|
Daikin
|
± 3 jours ouvrés
1,90 € TTC
|
|
|
|
F35 page 1
|
Hexa. head tapping screw
|
Daikin
Réf fabricant: 4903677
|
avec délai
sur devis
|
|
|
|
F36 page 1
|
Tapping screw
|
Daikin
Réf fabricant: 827911
|
avec délai
sur devis
|
|
|
|
F4 page 1
|
Front plate-1
|
Daikin
Réf fabricant: 4902603
|
avec délai
sur devis
|
|
|
|
F48 page 1
|
Cover
|
Daikin
Réf fabricant: 4020038
|
avec délai
sur devis
|
|
|
|
F5 page 1
|
Partition plate assy.
|
Daikin
Réf fabricant: 2555928
|
avec délai
sur devis
|
|
|
|
F5-1 page 1
|
Drip proof plate
|
Daikin
Réf fabricant: 2555929
|
avec délai
sur devis
|
|
|
|
F5-2 page 1
|
Cover (partition plate)
|
Daikin
Réf fabricant: 4024773
|
avec délai
sur devis
|
|
|
|
F5-3 page 1
|
Protection pallier 4pa05995-1
|
Daikin
|
± 3 jours ouvrés
6,48 € TTC
|
|
|
|
F6 page 1
|
Fan motor stand assy.
|
Daikin
Réf fabricant: 2547321
|
avec délai
sur devis
|
|
|
|
F9 page 1
|
Handle
|
Daikin
Réf fabricant: 4903102
|
avec délai
sur devis
|
|
|
|
K1 page 1
|
Nameplate daikin
|
Daikin
Réf fabricant: 6025447
|
avec délai
sur devis
|
|
|
|
K2 page 1
|
Indication label
|
Daikin
Réf fabricant: 4902204
|
avec délai
sur devis
|
|
|
|
K5 page 1
|
Wire clamp (shield earth)
|
Daikin
Réf fabricant: 1640432
|
avec délai
sur devis
|
|
