Unité externe Daikin RXMQ4BRV16

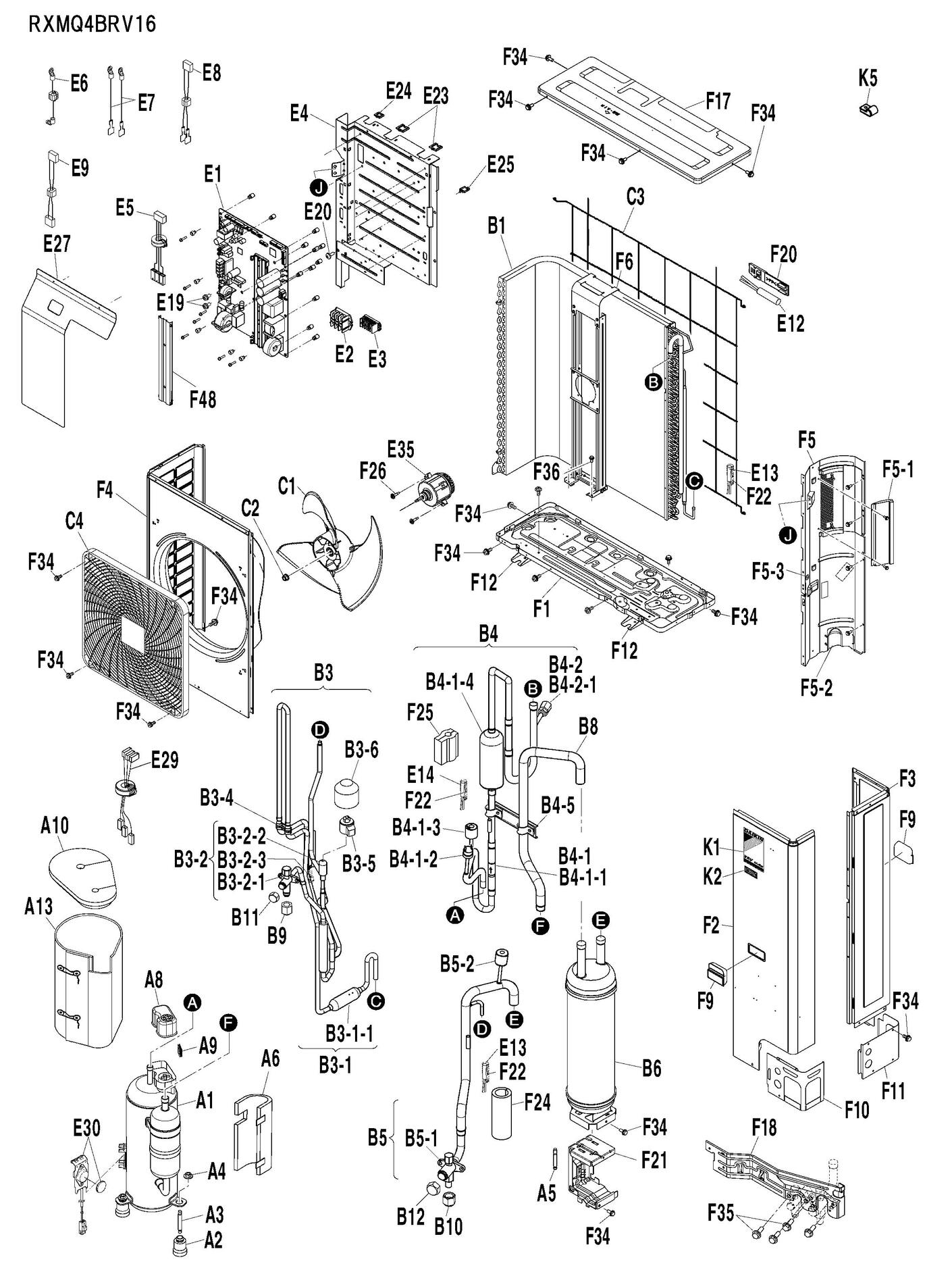

page 1
Pièces détachées Unité externe Daikin RXMQ4BRV16 chez Pièces Express


Référence fabricant
Position Schéma
2555923 Compressor assy. 2Y350APAX1N#A A1
4024830 Sound absorbing material A10
2555924 Sound insulation A13
2274364 Rubber vibration isolator assy. A2
2119809 Set boulon compresseur 4p299318-1 A3
2554130 Washer based nut A4
076850J Silent bloc compresseur 4pa16309-1-ka M8-P1.25 A5
4014658 Sound insulation A6
2425597 Terminal cover A8
040139J Silent bloc 1mu28nfv A9
2555925 Plate finned coil heat exch. assy. B1
4903082 Flare nut 7/8-14UNF-2B (D15.88) B10
045432J Bouchon vanne arret 3/8 ex0454328 D15.9CUT B11
5013697 Bouchon vanne H30 B12
2556577 Liquid pipe assy. B3
2556578 Liquid pipe assy. B3-1
065026J Filtre avant detend elect 3pa55421-1 100MESH B3-1-1
2556579 Liquid pipe assy. B3-2
148325J Vanne arret vsamh3sfc 3p108885-1 D9.5CUT B3-2-1
2114455 Corps detendeur cam-bd18dm-1 CAM-BD18DM-1 B3-2-2
2550302 Pressure control valve 4.0MPA LPR-272D001 B3-2-3
2212599 Piping fixture B3-4
2493862 Coil/ electronic exp. valve CAM-MD12DM-171 B3-5
4017929 Protection cap B3-6
2556580 Discharge pipe assy. B4
2556581 Discharge pipe assy. B4-1
107638J Clapet anti retour ex1076389 BCV-804DY B4-1-1
151107J Pressostat haute pression 3p128341-51 ACB-4UB10 OFF:4.0MPA ON:3.0MPA B4-1-2
4025906 Pressure sensor NSK-BH042D-748 B4-1-3
2555926 Muffler B4-1-4
2556582 Discharge pipe assy. B4-2
143265J Bouchon vanne de service rks50b 5/16 L=35 B4-2-1
2533450 Fixture B4-5
2556583 Refrigerant pipe assy. B5
161710J Vanne d arret 2sa58048-11 VSAMH5SFC-L1 B5-1
4025905 Pressure sensor NSK-BH017D-788 B5-2
2533422 Accumulator assy. B6
2556584 Suction pipe B8
4903036 Flare nut 5/8-18UNF-2B(D9.52) B9
2547316 Propeller fan C1
847003J Lock nut fan blade m8 pz430/46 ex847003 M8 C2
4902614 Protection net C3
4903095 Discharge grille C4
2533554 Printed circuit board assy. EB18053-5 E1
1998939 Sonde d air st9303 l=1075 4p263490- L=1075 E12
2533451 Thermistor E13
4025895 Thermistor E14
2551372 Pan head machine screw with washer E19
1721331 Bornier 3p170731-1. HP-T3079-1-3P-L2P E2
4903939 Truss head tapping screw M5X 12 E20
099951J Edge saddle E23
094708J Edge saddle E24
352004 Fixation cable fxys125kv1 E25
2535848 Insulation sheet E27
2533430 Wire harness assy. (comp.) E29
2533424 Terminal block E3
2433017 Retainer assy. US-628 E30
4023750 Fan motor 8P 200W E35
2533425 El. compo. mounting plate E4
4025900 Wire harness assy. (A1P)L/N E5
4025907 Wire harness assy. E6
4023701 Wire harness assy. (A1P)E1/E2 E7
4025913 Wire harness assy (hps) E8
4025912 Wire harness assy. (pcb-ol connection) E9
4903111 Bottom frame assy. F1
4902610 Cover (front bottom) F10
4902611 Cover (rear) F11
4902612 Installation leg F12
4902613 Top plate assy. F17
4902591 Stop valve mounting plate F18
4902609 Front plate-2 F2
157132J Support sonde 3p136732-1 F20
4904147 Accumulator leg F21
2550343 Thermistor fixing spring F22
2007519 Thermal insulation tube F24
141626J Heat insulation F25
2550344 Screw with spacer washer F26
4902608 Side plate (right) F3
025047J Vis tolerie m5x12 4sa01112-12 M5X 12 F34
4903677 Hexa. head tapping screw F35
827911 Tapping screw M5X 12 F36
4902603 Front plate-1 F4
4020038 Cover F48
2555928 Partition plate assy. F5
2555929 Drip proof plate F5-1
4024773 Cover (partition plate) F5-2
101649J Protection pallier 4pa05995-1 RB4-28 F5-3
2555930 Fan motor stand assy. F6
4903102 Handle F9
4904150 Brand name label K1
146144J Decoration label K2
1640432 Wire clamp (shield earth) K5


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXMQ4BRV16



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Compressor assy.

Daikin
Réf fabricant: 2555923
avec délai
sur devis
A10 page 1 Sound absorbing material

Daikin
Réf fabricant: 4024830
avec délai
sur devis
A13 page 1 Sound insulation

Daikin
Réf fabricant: 2555924
avec délai
sur devis
A2 page 1 Rubber vibration isolator assy.

Daikin
Réf fabricant: 2274364
avec délai
sur devis
Set boulon compresseur 4p299318-1 Daikin 2119809
A3 page 1 Set boulon compresseur 4p299318-1
Code article PEX: 679577
Daikin
Réf fabricant: 2119809
± 3 jours ouvrés
4,76 € TTC
A4 page 1 Washer based nut

Daikin
Réf fabricant: 2554130
avec délai
sur devis
Silent bloc compresseur 4pa16309-1-ka Daikin 076850J
A5 page 1 Silent bloc compresseur 4pa16309-1-ka
Code article PEX: 436399
Daikin
Réf fabricant: 076850J
± 3 jours ouvrés
5,33 € TTC
A6 page 1 Sound insulation

Daikin
Réf fabricant: 4014658
avec délai
sur devis
A8 page 1 Terminal cover

Daikin
Réf fabricant: 2425597
avec délai
sur devis
Silent bloc 1mu28nfv Daikin 040139J
A9 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 2555925
avec délai
sur devis
B10 page 1 Flare nut

Daikin
Réf fabricant: 4903082
avec délai
sur devis
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
B11 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Bouchon vanne Daikin 5013697
B12 page 1 Bouchon vanne
Code article PEX: 454378
Daikin
Réf fabricant: 5013697
± 3 jours ouvrés
12,78 € TTC
B3 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 2556577
avec délai
sur devis
B3-1 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 2556578
avec délai
sur devis
Filtre avant detend elect 3pa55421-1 Daikin 065026J
B3-1-1 page 1 Filtre avant detend elect 3pa55421-1
Code article PEX: 435833
Daikin
Réf fabricant: 065026J
± 3 jours ouvrés
70,86 € TTC
B3-2 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 2556579
avec délai
sur devis
Vanne arret vsamh3sfc 3p108885-1 Daikin 148325J
B3-2-1 page 1 Vanne arret vsamh3sfc 3p108885-1
Code article PEX: 440557
Daikin
Réf fabricant: 148325J
± 3 jours ouvrés
105,06 € TTC
Corps detendeur cam-bd18dm-1 Daikin 2114455
B3-2-2 page 1 Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
B3-2-3 page 1 Pressure control valve

Daikin
Réf fabricant: 2550302
avec délai
sur devis
B3-4 page 1 Piping fixture

Daikin
Réf fabricant: 2212599
avec délai
sur devis
B3-5 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 2493862
avec délai
sur devis
B3-6 page 1 Protection cap

Daikin
Réf fabricant: 4017929
avec délai
sur devis
B4 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2556580
avec délai
sur devis
B4-1 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2556581
avec délai
sur devis
Clapet anti retour ex1076389 Daikin 107638J
B4-1-1 page 1 Clapet anti retour ex1076389
Code article PEX: 437755
Daikin
Réf fabricant: 107638J
± 3 jours ouvrés
73,51 € TTC
Pressostat haute pression 3p128341-51 Daikin 151107J
B4-1-2 page 1 Pressostat haute pression 3p128341-51
Code article PEX: 440779
Daikin
Réf fabricant: 151107J
± 3 jours ouvrés
285,08 € TTC
B4-1-3 page 1 Pressure sensor

Daikin
Réf fabricant: 4025906
avec délai
sur devis
B4-1-4 page 1 Muffler

Daikin
Réf fabricant: 2555926
avec délai
sur devis
B4-2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2556582
avec délai
sur devis
Bouchon vanne de service rks50b 5/16 Daikin 143265J
B4-2-1 page 1 Bouchon vanne de service rks50b 5/16
Code article PEX: 440220
Daikin
Réf fabricant: 143265J
± 3 jours ouvrés
42,36 € TTC
B4-5 page 1 Fixture

Daikin
Réf fabricant: 2533450
avec délai
sur devis
B5 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: 2556583
avec délai
sur devis
Vanne d arret 2sa58048-11 Daikin 161710J
B5-1 page 1 Vanne d arret 2sa58048-11
Code article PEX: 441419
Daikin
Réf fabricant: 161710J
± 3 jours ouvrés
168,60 € TTC
B5-2 page 1 Pressure sensor

Daikin
Réf fabricant: 4025905
avec délai
sur devis
B6 page 1 Accumulator assy.

Daikin
Réf fabricant: 2533422
avec délai
sur devis
B8 page 1 Suction pipe

Daikin
Réf fabricant: 2556584
avec délai
sur devis
B9 page 1 Flare nut

Daikin
Réf fabricant: 4903036
avec délai
sur devis
C1 page 1 Propeller fan

Daikin
Réf fabricant: 2547316
avec délai
sur devis
Lock nut fan blade m8 pz430/46 ex847003 Daikin 847003J
C2 page 1 Lock nut fan blade m8 pz430/46 ex847003
Code article PEX: 458434
Daikin
Réf fabricant: 847003J
± 3 jours ouvrés
4,32 € TTC
C3 page 1 Protection net

Daikin
Réf fabricant: 4902614
avec délai
sur devis
C4 page 1 Discharge grille

Daikin
Réf fabricant: 4903095
avec délai
sur devis
E1 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2533554
avec délai
sur devis
Sonde d air st9303 l=1075 4p263490- Daikin 1998939
E12 page 1 Sonde d air st9303 l=1075 4p263490-
Code article PEX: 444069
Daikin
Réf fabricant: 1998939
± 3 jours ouvrés
32,00 € TTC
E13 page 1 Thermistor

Daikin
Réf fabricant: 2533451
avec délai
sur devis
E14 page 1 Thermistor

Daikin
Réf fabricant: 4025895
avec délai
sur devis
E19 page 1 Pan head machine screw with washer

Daikin
Réf fabricant: 2551372
avec délai
sur devis
Bornier 3p170731-1. Daikin 1721331
E2 page 1 Bornier 3p170731-1.
Code article PEX: 442258
Daikin
Réf fabricant: 1721331
± 3 jours ouvrés
33,82 € TTC
E20 page 1 Truss head tapping screw

Daikin
Réf fabricant: 4903939
avec délai
sur devis
E23 page 1 Edge saddle

Daikin
Réf fabricant: 099951J
avec délai
sur devis
E24 page 1 Edge saddle

Daikin
Réf fabricant: 094708J
avec délai
sur devis
Fixation cable fxys125kv1 Daikin 352004
E25 page 1 Fixation cable fxys125kv1
Code article PEX: 447384
Daikin
Réf fabricant: 352004
± 3 jours ouvrés
3,34 € TTC
E27 page 1 Insulation sheet

Daikin
Réf fabricant: 2535848
avec délai
sur devis
E29 page 1 Wire harness assy. (comp.)

Daikin
Réf fabricant: 2533430
avec délai
sur devis
E3 page 1 Terminal block

Daikin
Réf fabricant: 2533424
avec délai
sur devis
E30 page 1 Retainer assy.

Daikin
Réf fabricant: 2433017
avec délai
sur devis
E35 page 1 Fan motor

Daikin
Réf fabricant: 4023750
avec délai
sur devis
E4 page 1 El. compo. mounting plate

Daikin
Réf fabricant: 2533425
avec délai
sur devis
E5 page 1 Wire harness assy.

Daikin
Réf fabricant: 4025900
avec délai
sur devis
E6 page 1 Wire harness assy.

Daikin
Réf fabricant: 4025907
avec délai
sur devis
E7 page 1 Wire harness assy.

Daikin
Réf fabricant: 4023701
avec délai
sur devis
E8 page 1 Wire harness assy (hps)

Daikin
Réf fabricant: 4025913
avec délai
sur devis
E9 page 1 Wire harness assy. (pcb-ol connection)

Daikin
Réf fabricant: 4025912
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4903111
avec délai
sur devis
F10 page 1 Cover (front bottom)

Daikin
Réf fabricant: 4902610
avec délai
sur devis
F11 page 1 Cover (rear)

Daikin
Réf fabricant: 4902611
avec délai
sur devis
F12 page 1 Installation leg

Daikin
Réf fabricant: 4902612
avec délai
sur devis
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 4902613
avec délai
sur devis
F18 page 1 Stop valve mounting plate

Daikin
Réf fabricant: 4902591
avec délai
sur devis
F2 page 1 Front plate-2

Daikin
Réf fabricant: 4902609
avec délai
sur devis
Support sonde 3p136732-1 Daikin 157132J
F20 page 1 Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 157132J
± 3 jours ouvrés
5,59 € TTC
F21 page 1 Accumulator leg

Daikin
Réf fabricant: 4904147
avec délai
sur devis
F22 page 1 Thermistor fixing spring

Daikin
Réf fabricant: 2550343
avec délai
sur devis
F24 page 1 Thermal insulation tube

Daikin
Réf fabricant: 2007519
avec délai
sur devis
F25 page 1 Heat insulation

Daikin
Réf fabricant: 141626J
avec délai
sur devis
F26 page 1 Screw with spacer washer

Daikin
Réf fabricant: 2550344
avec délai
sur devis
F3 page 1 Side plate (right)

Daikin
Réf fabricant: 4902608
avec délai
sur devis
Vis tolerie m5x12 4sa01112-12 Daikin 025047J
F34 page 1 Vis tolerie m5x12 4sa01112-12
Code article PEX: 434338
Daikin
Réf fabricant: 025047J
± 3 jours ouvrés
1,90 € TTC
F35 page 1 Hexa. head tapping screw

Daikin
Réf fabricant: 4903677
avec délai
sur devis
F36 page 1 Tapping screw

Daikin
Réf fabricant: 827911
avec délai
sur devis
F4 page 1 Front plate-1

Daikin
Réf fabricant: 4902603
avec délai
sur devis
F48 page 1 Cover

Daikin
Réf fabricant: 4020038
avec délai
sur devis
F5 page 1 Partition plate assy.

Daikin
Réf fabricant: 2555928
avec délai
sur devis
F5-1 page 1 Drip proof plate

Daikin
Réf fabricant: 2555929
avec délai
sur devis
F5-2 page 1 Cover (partition plate)

Daikin
Réf fabricant: 4024773
avec délai
sur devis
Protection pallier 4pa05995-1 Daikin 101649J
F5-3 page 1 Protection pallier 4pa05995-1
Code article PEX: 437399
Daikin
Réf fabricant: 101649J
± 3 jours ouvrés
6,48 € TTC
F6 page 1 Fan motor stand assy.

Daikin
Réf fabricant: 2555930
avec délai
sur devis
F9 page 1 Handle

Daikin
Réf fabricant: 4903102
avec délai
sur devis
K1 page 1 Brand name label

Daikin
Réf fabricant: 4904150
avec délai
sur devis
K2 page 1 Decoration label

Daikin
Réf fabricant: 146144J
avec délai
sur devis
K5 page 1 Wire clamp (shield earth)

Daikin
Réf fabricant: 1640432
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXMQ4BRV16 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
