Unité interne Daikin FTXF20B5V1B
page 1
Pièces détachées Unité interne Daikin FTXF20B5V1B chez Pièces Express


Référence fabricant

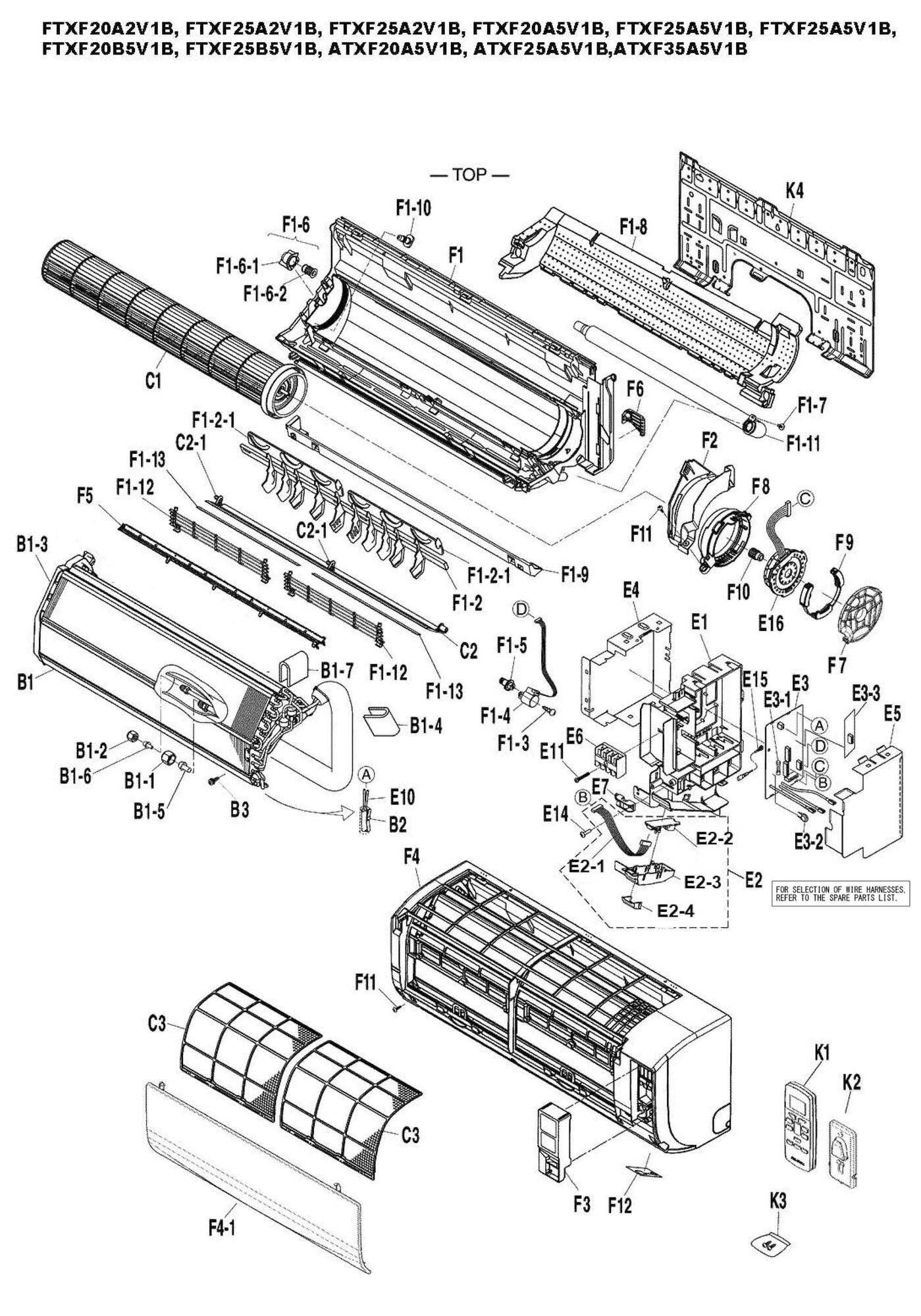

Position Schéma
5016232 Echangeur 2p399348-1 B1
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B1-1
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B1-2
5030006 Side plate (left) B1-3
5016308 Mastic B1-4
091416J Joint pour ecrou 3sa23001-2 3/8" B1-5
093905J Joint pour ecrou 3sa23001-1 1/4" B1-6
5016528 Putty B1-7
380120J Clips blocage sonde r4610281-1 B2
5018274 Vis ftxa35b2v1bs /4p448735-12 M4X 12 B3
4023347 Vent. a flux transversal 4f022566-5 C1
5030007 Dech. grille hor. lame 3p576943-1 C2
5030008 Arbre 4p577543-1 C2-1
7900093 Filtre a air 347 x 307 1p344735-1 347 X 307 C3
6026969 Boitier electrique (capot) 1p361409-3 E1
2217121 Ensemble sonde 3e700017-2 L=300 E10
174888J Vis ha4114-04-25 M4X 25 E11
5016245 Cover/ operation sign (infrared) E12
2218720 Harnais 4p342484-1 E13
121650J Vis m4x16 ha41113-16 M4X 16 E14
6024959 Earth wire E15
5018290 Moteur ventil 1p180378-7 MM6K11S20VA 10P E16
5016240 Platine 3p400915-1 E2
2218720 Harnais 4p342484-1 E2-1
5017542 Platine ex592 3p185701-5 E2-2
5016244 Cover/ indication lamp E2-3
5016245 Cover/ operation sign (infrared) E2-4
5037727 Pcb assy ex13009-19q (d) E3
153875J Fusible 21533.15 3eb82016-1 2153.15MXP 250V 3.15A E3-1
113954J Varistance 3eb71012-1 470NR-14D-204 E3-2
5016241 Platine pcb3 - s21 a4p 3p166094-3 E3-3
6024481 Shield plate (1) E4
5016243 Plaque protection (2) 1p396771-1 E5
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 HP-T3032A-1-L3P E6
0812847 Fixation cable E7
5016244 Cover/ indication lamp E8
5017542 Platine ex592 3p185701-5 E9
5016241 Platine pcb3 - s21 a4p 3p166094-3 EX592 E9
5022184 H_bac a condensat 1p534309-1 F1
066228J Bouchon bac a condensat 3pb34652-1 F1-10
5012608 Tube d evacuation 3p266403-1 F1-11
5016254 Ens. grille proection ventil 3p397038-1 F1-12
5016255 Sealing material (bottom frame) F1-13
5016247 Volets verticaux 3p396878-1 F1-2
5030009 Disch. grille vert. blade F1-2-1
5011480 Vis taraud. tete panneau ha4114-04-10 F1-3
5016545 Moteur 12v dc 3s470001-5 20BYJ46-514 F1-4
5016249 Arbre ventilation 3p396892-1_c F1-5
5016250 Palier 4p396879-1 F1-6
5016251 Plaque montage palier 2p396880-1 F1-6-1
156867J Palier 4p102621-2 F1-6-2
170429J Vis de fixation 4sb00088-12 M4X 12 F1-7
5016252 Thermal insulation (rear) F1-8
5016253 Isolation termique avant 3p396825-1 F1-9
146817J Pallier de ventilation 4p102621-1 F10
121650J Vis m4x16 ha41113-16 M4x16 F11
5022187 H_etiquette 3p538051-1 F12
5030010 Tole face avant 1p507853-1 F2
5030011 Cache d interrupteur F3
5030012 Habillage complet 1p538148-2 F4
5034564 Facade 3p538225-1 F4-1
5016262 Sealing plate F5
5016263 Piping fixture F6
5030014 Plaque protecion moteur F7
5030015 Capot du moteur F8
6023946 Emballage 3p344837-1 F9
6025265 Telecommande arc 480a11 3p279029-3 ARC480A11 K1
5014889 Support commande a distance 2p207994-1 K2
5012434 Kit vis 3sb73031-39 K3
5016266 Tole montage unite mural 1p397268-1 K4
5012613 Couvercle de produit 4p352323-1 K5
5016267 Cushion (eps) l K6
5016268 Cushion (eps) r K7
5022188 Carton 2p520275-1 K8
