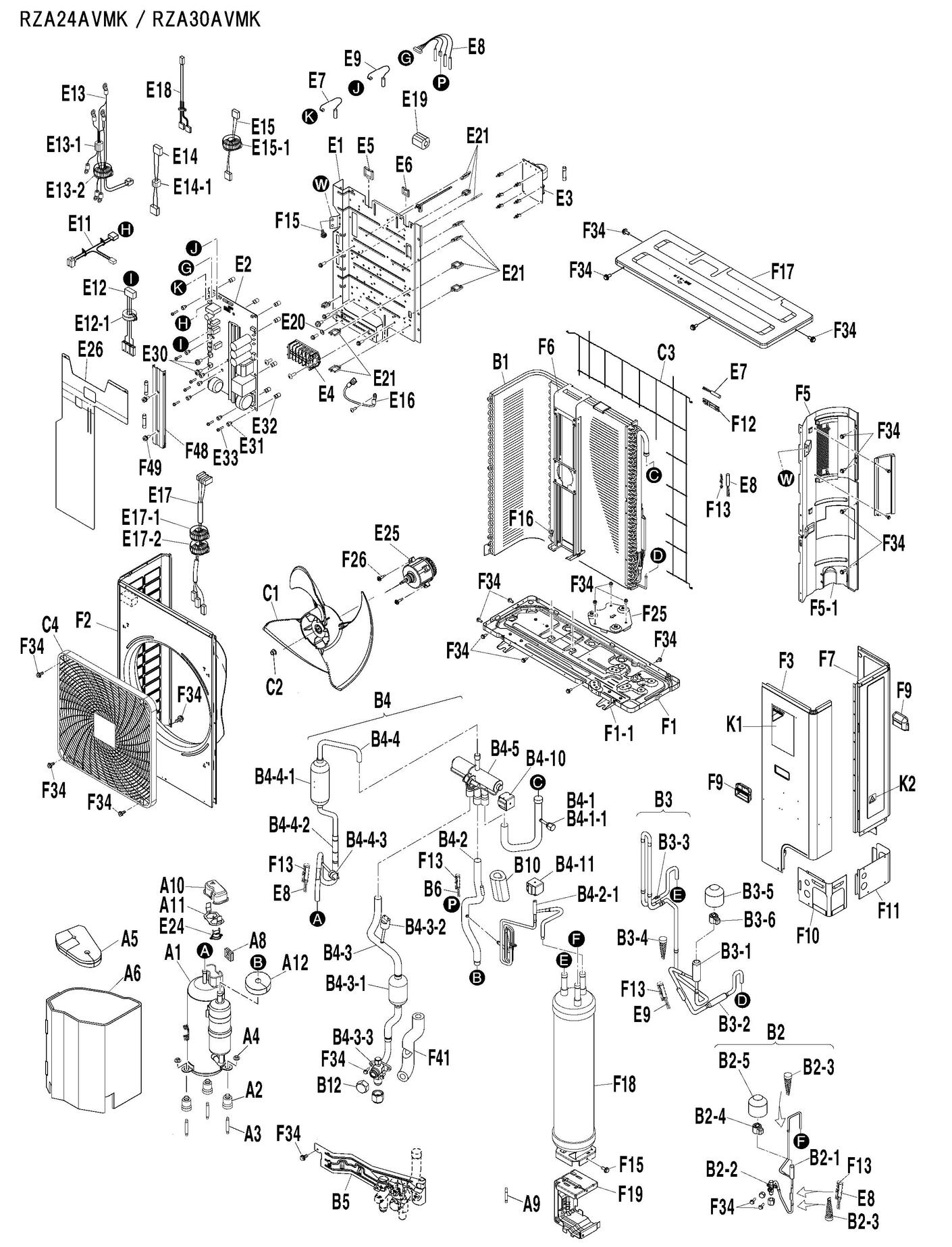

Unité externe Daikin RZA24AVMK
page 1
Pièces détachées Unité externe Daikin RZA24AVMK chez Pièces Express


Référence fabricant
Position Schéma
2547306 Compressor assy. 2Y350BPAX1N#A A1
2543079 Terminal cover A10
380620J Support klixon ak3468 A11
2551371 Soundproof putty A12
2274364 Rubber vibration isolator assy. A2
2119809 Set boulon compresseur 4p299318-1 A3
4010410 Washer (nut with washer) M8-P1.25 A4
2547323 Comp. soundproof A5
2547320 Comp. soundproof A6
040139J Silent bloc 1mu28nfv A8
076850J Silent bloc compresseur 4pa16309-1-ka M8-P1.25 A9
2547307 Heat exchanger assy. B1
2007519 Thermal insulation tube B10
139571J Bouchon de vanne de service ex1395718 H30 B12
2551373 Electronic exp. valve assy. B2
2204606 Body/ electronic exp. valve UKV-25D263 B2-1
4903091 Stop valve assy. B2-2
008529J Filtre de tuyauterie r4697892 100MESH B2-3
2204613 Coil/ electronic exp. valve UKV-A249 B2-4
4017929 Protection cap B2-5
2551374 Electronic exp. valve assy. B3
2204606 Body/ electronic exp. valve UKV-25D263 B3-1
232025J Filtre tuyauterie fi233 r3269031-7 FI233 B3-2
2433132 Piping fixture B3-3
008529J Filtre de tuyauterie r4697892 100MESH B3-4
4017929 Protection cap B3-5
2204620 Coil/ electronic exp. valve UKV-A250 B3-6
2551375 Four way valve assy. B4
2551376 Refrigerant pipe assy. B4-1
159974J Prise de pression 3sa58068-1 B4-1-1
2545415 Coil/ four way valve STF-H01AZ1957A1 B4-10
4017203 Coil/ solenoid valve (gas receiver) B4-11
2551377 Suction pipe assy. B4-2
2165965 Body/ solenoid valve (gas receiver) B4-2-1
2551378 Refrigerant pipe assy. B4-3
1812181 Muffler assy. B4-3-1
4014063 High pressure switch ACB-4UB143W OFF:3.3MPA ON:2.5MPA B4-3-2
4026632 Gas stop valve assy. 5/8IN. B4-3-3
2551379 Discharge pipe assy. B4-4
0424529 Muffler B4-4-1
107638J Clapet anti retour ex1076389 BCV-804DY B4-4-2
4019487 High pressure switch OFF/ON:4.15/3.2MPA B4-4-3
2119861 Corps vanne 4 voies 3sa52118-1 STF-H0444 B4-5
301488P Support vanne d arret 2p163294-4 B5
4023643 Thermistor assy. (fin) B6
2547316 Propeller fan C1
847003J Lock nut fan blade m8 pz430/46 ex847003 M8 C2
2547322 Protection net C3
4903095 Discharge grille C4
4020052 El. compo. mounting plate E1
2547309 Wire harness assy. (hps) (A1P)X32A - HPS E11
2547310 Wire harness assy. (A1P)X803A - X1M E12
1877412 Filtre de ligne 4p217307-1 E12-1
2547311 Wire harness assy. X1M - (A2P)LA/NA E13
2031550 Anti parasyte rfc-h13 3p263839-1 RFC-H13 E13-1
2549509 Ferrite core (MTTOR362315E) E13-2
2547312 Wire harness assy. (A1P)L/N - (A2P)LB/NB E14
2031550 Anti parasyte rfc-h13 3p263839-1 RFC-H13 E14-1
2547313 Wire harness assy. (A1P)X34A - (A2P)X29A E15
064527J Filtre de ligne 3pa56685-1 r47/27/15a-d E15-1
2547314 Wire harness assy. E16
2547315 Wire harness assy. (A1P)UVW - M1C E17
2549509 Ferrite core (MTTOR362315E) E17-1
2549512 Ferrite core (74272211) E17-2
4020056 Wire harness assy. (ol) (A1P)X33A - Q1 E18
2549512 Ferrite core (74272211) E19
2547308 Printed circuit board assy. (main) EC16004-61 E2
062290J Cup washer E20
352004 Fixation cable fxys125kv1 E21
4019495 Overload protector relay ON:95DEG. OFF123DEG. E24
4023750 Fan motor 8P 200W E25
4020057 Insulation sheet E26
4023707 Printed circuit board assy. (noise filter) EC16003-1 E3
2551372 Pan head machine screw with washer E30
109994J Supporter. printed circuit E31
109995J Supporting collar E32
4903026 Pan head tapping screw M4X 25 E33
105030J Bornier erhq*aav3 HP-T3041-D3C3-L4 E4
099951J Edge saddle E5
094708J Edge saddle E6
1998939 Sonde d air st9303 l=1075 4p263490- L=1075 E7
4023700 Thermistor assy. 1SET = 4PCS. E8
4017210 Thermistor (liquid) ST1105-1 E9
2547318 Bottom frame assy. F1
4902612 Installation leg F1-1
4902610 Cover (front bottom) F10
4902611 Cover (rear) F11
157132J Support sonde 3p136732-1 F12
042396J Support sonde 4pa38890-1 F13
0356556 Vis m5 x 12 4sa01118-12 M5X 12 F15
827911 Tapping screw M5X 12 F16
4902613 Top plate assy. F17
2547319 L/g separator shell F18
4903103 Accumulator leg assy. F19
4902603 Front plate-1 F2
2547324 Comp. stand F25
1877234 Cache vis 4p081961-1 F26
4902609 Front plate-2 F3
025047J Vis tolerie m5x12 4sa01112-12 M5X 12 F34
4020038 Cover F48
4016867 Hex. bolt F49
2547317 Partition plate F5
4024773 Cover (partition plate) F5-1
2547321 Fan motor stand assy. F6
4902608 Side plate (right) F7
4903102 Handle F9
4017931 Brand name label K1
2534102 Product liability caution label K2


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RZA24AVMK



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Compressor assy.

Daikin
Réf fabricant: 2547306
avec délai
sur devis
A10 page 1 Terminal cover

Daikin
Réf fabricant: 2543079
avec délai
sur devis
Support klixon ak3468 Daikin 380620J
A11 page 1 Support klixon ak3468
Code article PEX: 447595
Daikin
Réf fabricant: 380620J
en stock
22,93 € TTC
A12 page 1 Soundproof putty

Daikin
Réf fabricant: 2551371
avec délai
sur devis
A2 page 1 Rubber vibration isolator assy.

Daikin
Réf fabricant: 2274364
avec délai
sur devis
Set boulon compresseur 4p299318-1 Daikin 2119809
A3 page 1 Set boulon compresseur 4p299318-1
Code article PEX: 679577
Daikin
Réf fabricant: 2119809
± 3 jours ouvrés
4,76 € TTC
A4 page 1 Washer (nut with washer)

Daikin
Réf fabricant: 4010410
avec délai
sur devis
A5 page 1 Comp. soundproof

Daikin
Réf fabricant: 2547323
avec délai
sur devis
A6 page 1 Comp. soundproof

Daikin
Réf fabricant: 2547320
avec délai
sur devis
Silent bloc 1mu28nfv Daikin 040139J
A8 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
Silent bloc compresseur 4pa16309-1-ka Daikin 076850J
A9 page 1 Silent bloc compresseur 4pa16309-1-ka
Code article PEX: 436399
Daikin
Réf fabricant: 076850J
± 3 jours ouvrés
5,33 € TTC
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 2547307
avec délai
sur devis
B10 page 1 Thermal insulation tube

Daikin
Réf fabricant: 2007519
avec délai
sur devis
Bouchon de vanne de service ex1395718 Daikin 139571J
B12 page 1 Bouchon de vanne de service ex1395718
Code article PEX: 439839
Daikin
Réf fabricant: 139571J
± 3 jours ouvrés
19,04 € TTC
B2 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: 2551373
avec délai
sur devis
B2-1 page 1 Body/ electronic exp. valve

Daikin
Réf fabricant: 2204606
avec délai
sur devis
B2-2 page 1 Stop valve assy.

Daikin
Réf fabricant: 4903091
avec délai
sur devis
Filtre de tuyauterie r4697892 Daikin 008529J
B2-3 page 1 Filtre de tuyauterie r4697892
Code article PEX: 433889
Daikin
Réf fabricant: 008529J
± 3 jours ouvrés
24,30 € TTC
B2-4 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 2204613
avec délai
sur devis
B2-5 page 1 Protection cap

Daikin
Réf fabricant: 4017929
avec délai
sur devis
B3 page 1 Electronic exp. valve assy.

Daikin
Réf fabricant: 2551374
avec délai
sur devis
B3-1 page 1 Body/ electronic exp. valve

Daikin
Réf fabricant: 2204606
avec délai
sur devis
Filtre tuyauterie fi233 r3269031-7 Daikin 232025J
B3-2 page 1 Filtre tuyauterie fi233 r3269031-7
Code article PEX: 445283
Daikin
Réf fabricant: 232025J
± 3 jours ouvrés
57,61 € TTC
B3-3 page 1 Piping fixture

Daikin
Réf fabricant: 2433132
avec délai
sur devis
Filtre de tuyauterie r4697892 Daikin 008529J
B3-4 page 1 Filtre de tuyauterie r4697892
Code article PEX: 433889
Daikin
Réf fabricant: 008529J
± 3 jours ouvrés
24,30 € TTC
B3-5 page 1 Protection cap

Daikin
Réf fabricant: 4017929
avec délai
sur devis
B3-6 page 1 Coil/ electronic exp. valve

Daikin
Réf fabricant: 2204620
avec délai
sur devis
B4 page 1 Four way valve assy.

Daikin
Réf fabricant: 2551375
avec délai
sur devis
B4-1 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: 2551376
avec délai
sur devis
Prise de pression 3sa58068-1 Daikin 159974J
B4-1-1 page 1 Prise de pression 3sa58068-1
Code article PEX: 441277
Daikin
Réf fabricant: 159974J
± 3 jours ouvrés
22,37 € TTC
B4-10 page 1 Coil/ four way valve

Daikin
Réf fabricant: 2545415
avec délai
sur devis
B4-11 page 1 Coil/ solenoid valve (gas receiver)

Daikin
Réf fabricant: 4017203
avec délai
sur devis
B4-2 page 1 Suction pipe assy.

Daikin
Réf fabricant: 2551377
avec délai
sur devis
B4-2-1 page 1 Body/ solenoid valve (gas receiver)

Daikin
Réf fabricant: 2165965
avec délai
sur devis
B4-3 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: 2551378
avec délai
sur devis
B4-3-1 page 1 Muffler assy.

Daikin
Réf fabricant: 1812181
avec délai
sur devis
B4-3-2 page 1 High pressure switch

Daikin
Réf fabricant: 4014063
avec délai
sur devis
B4-3-3 page 1 Gas stop valve assy.

Daikin
Réf fabricant: 4026632
avec délai
sur devis
B4-4 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2551379
avec délai
sur devis
B4-4-1 page 1 Muffler

Daikin
Réf fabricant: 0424529
avec délai
sur devis
Clapet anti retour ex1076389 Daikin 107638J
B4-4-2 page 1 Clapet anti retour ex1076389
Code article PEX: 437755
Daikin
Réf fabricant: 107638J
± 3 jours ouvrés
73,51 € TTC
B4-4-3 page 1 High pressure switch

Daikin
Réf fabricant: 4019487
avec délai
sur devis
Corps vanne 4 voies 3sa52118-1 Daikin 2119861
B4-5 page 1 Corps vanne 4 voies 3sa52118-1
Code article PEX: 444546
Daikin
Réf fabricant: 2119861
± 3 jours ouvrés
182,17 € TTC
Support vanne d arret 2p163294-4 Daikin 301488P
B5 page 1 Support vanne d arret 2p163294-4
Code article PEX: 446583
Daikin
Réf fabricant: 301488P
± 3 jours ouvrés
19,43 € TTC
B6 page 1 Thermistor assy. (fin)

Daikin
Réf fabricant: 4023643
avec délai
sur devis
C1 page 1 Propeller fan

Daikin
Réf fabricant: 2547316
avec délai
sur devis
Lock nut fan blade m8 pz430/46 ex847003 Daikin 847003J
C2 page 1 Lock nut fan blade m8 pz430/46 ex847003
Code article PEX: 458434
Daikin
Réf fabricant: 847003J
± 3 jours ouvrés
4,32 € TTC
C3 page 1 Protection net

Daikin
Réf fabricant: 2547322
avec délai
sur devis
C4 page 1 Discharge grille

Daikin
Réf fabricant: 4903095
avec délai
sur devis
E1 page 1 El. compo. mounting plate

Daikin
Réf fabricant: 4020052
avec délai
sur devis
E11 page 1 Wire harness assy. (hps)

Daikin
Réf fabricant: 2547309
avec délai
sur devis
E12 page 1 Wire harness assy.

Daikin
Réf fabricant: 2547310
avec délai
sur devis
Filtre de ligne 4p217307-1 Daikin 1877412
E12-1 page 1 Filtre de ligne 4p217307-1
Code article PEX: 443451
Daikin
Réf fabricant: 1877412
± 3 jours ouvrés
32,78 € TTC
E13 page 1 Wire harness assy.

Daikin
Réf fabricant: 2547311
avec délai
sur devis
Anti parasyte rfc-h13 3p263839-1 Daikin 2031550
E13-1 page 1 Anti parasyte rfc-h13 3p263839-1
Code article PEX: 444267
Daikin
Réf fabricant: 2031550
± 3 jours ouvrés
16,70 € TTC
E13-2 page 1 Ferrite core

Daikin
Réf fabricant: 2549509
avec délai
sur devis
E14 page 1 Wire harness assy.

Daikin
Réf fabricant: 2547312
avec délai
sur devis
Anti parasyte rfc-h13 3p263839-1 Daikin 2031550
E14-1 page 1 Anti parasyte rfc-h13 3p263839-1
Code article PEX: 444267
Daikin
Réf fabricant: 2031550
± 3 jours ouvrés
16,70 € TTC
E15 page 1 Wire harness assy.

Daikin
Réf fabricant: 2547313
avec délai
sur devis
Filtre de ligne 3pa56685-1 r47/27/15a-d Daikin 064527J
E15-1 page 1 Filtre de ligne 3pa56685-1 r47/27/15a-d
Code article PEX: 435752
Daikin
Réf fabricant: 064527J
± 3 jours ouvrés
42,28 € TTC
E16 page 1 Wire harness assy.

Daikin
Réf fabricant: 2547314
avec délai
sur devis
E17 page 1 Wire harness assy.

Daikin
Réf fabricant: 2547315
avec délai
sur devis
E17-1 page 1 Ferrite core

Daikin
Réf fabricant: 2549509
avec délai
sur devis
E17-2 page 1 Ferrite core

Daikin
Réf fabricant: 2549512
avec délai
sur devis
E18 page 1 Wire harness assy. (ol)

Daikin
Réf fabricant: 4020056
avec délai
sur devis
E19 page 1 Ferrite core

Daikin
Réf fabricant: 2549512
avec délai
sur devis
E2 page 1 Printed circuit board assy. (main)

Daikin
Réf fabricant: 2547308
avec délai
sur devis
E20 page 1 Cup washer

Daikin
Réf fabricant: 062290J
avec délai
sur devis
Fixation cable fxys125kv1 Daikin 352004
E21 page 1 Fixation cable fxys125kv1
Code article PEX: 447384
Daikin
Réf fabricant: 352004
± 3 jours ouvrés
3,34 € TTC
E24 page 1 Overload protector relay

Daikin
Réf fabricant: 4019495
avec délai
sur devis
E25 page 1 Fan motor

Daikin
Réf fabricant: 4023750
avec délai
sur devis
E26 page 1 Insulation sheet

Daikin
Réf fabricant: 4020057
avec délai
sur devis
E3 page 1 Printed circuit board assy. (noise filter)

Daikin
Réf fabricant: 4023707
avec délai
sur devis
E30 page 1 Pan head machine screw with washer

Daikin
Réf fabricant: 2551372
avec délai
sur devis
Supporter. printed circuit Daikin 109994J
E31 page 1 Supporter. printed circuit
Code article PEX: 437846
Daikin
Réf fabricant: 109994J
± 3 jours ouvrés
2,56 € TTC
E32 page 1 Supporting collar

Daikin
Réf fabricant: 109995J
avec délai
sur devis
E33 page 1 Pan head tapping screw

Daikin
Réf fabricant: 4903026
avec délai
sur devis
Bornier erhq*aav3 Daikin 105030J
E4 page 1 Bornier erhq*aav3
Code article PEX: 437554
Daikin
Réf fabricant: 105030J
± 3 jours ouvrés
51,46 € TTC
E5 page 1 Edge saddle

Daikin
Réf fabricant: 099951J
avec délai
sur devis
E6 page 1 Edge saddle

Daikin
Réf fabricant: 094708J
avec délai
sur devis
Sonde d air st9303 l=1075 4p263490- Daikin 1998939
E7 page 1 Sonde d air st9303 l=1075 4p263490-
Code article PEX: 444069
Daikin
Réf fabricant: 1998939
± 3 jours ouvrés
32,00 € TTC
E8 page 1 Thermistor assy.

Daikin
Réf fabricant: 4023700
avec délai
sur devis
E9 page 1 Thermistor (liquid)

Daikin
Réf fabricant: 4017210
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2547318
avec délai
sur devis
F1-1 page 1 Installation leg

Daikin
Réf fabricant: 4902612
avec délai
sur devis
F10 page 1 Cover (front bottom)

Daikin
Réf fabricant: 4902610
avec délai
sur devis
F11 page 1 Cover (rear)

Daikin
Réf fabricant: 4902611
avec délai
sur devis
Support sonde 3p136732-1 Daikin 157132J
F12 page 1 Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 157132J
± 3 jours ouvrés
5,59 € TTC
Support sonde 4pa38890-1 Daikin 042396J
F13 page 1 Support sonde 4pa38890-1
Code article PEX: 434986
Daikin
Réf fabricant: 042396J
± 3 jours ouvrés
2,40 € TTC
Vis m5 x 12 4sa01118-12 Daikin 0356556
F15 page 1 Vis m5 x 12 4sa01118-12
Code article PEX: 434642
Daikin
Réf fabricant: 0356556
± 3 jours ouvrés
1,60 € TTC
F16 page 1 Tapping screw

Daikin
Réf fabricant: 827911
avec délai
sur devis
F17 page 1 Top plate assy.

Daikin
Réf fabricant: 4902613
avec délai
sur devis
F18 page 1 L/g separator shell

Daikin
Réf fabricant: 2547319
avec délai
sur devis
F19 page 1 Accumulator leg assy.

Daikin
Réf fabricant: 4903103
avec délai
sur devis
F2 page 1 Front plate-1

Daikin
Réf fabricant: 4902603
avec délai
sur devis
F25 page 1 Comp. stand

Daikin
Réf fabricant: 2547324
avec délai
sur devis
Cache vis 4p081961-1 Daikin 1877234
F26 page 1 Cache vis 4p081961-1
Code article PEX: 443445
Daikin
Réf fabricant: 1877234
± 3 jours ouvrés
3,19 € TTC
F3 page 1 Front plate-2

Daikin
Réf fabricant: 4902609
avec délai
sur devis
Vis tolerie m5x12 4sa01112-12 Daikin 025047J
F34 page 1 Vis tolerie m5x12 4sa01112-12
Code article PEX: 434338
Daikin
Réf fabricant: 025047J
± 3 jours ouvrés
1,90 € TTC
F48 page 1 Cover

Daikin
Réf fabricant: 4020038
avec délai
sur devis
F49 page 1 Hex. bolt

Daikin
Réf fabricant: 4016867
avec délai
sur devis
F5 page 1 Partition plate

Daikin
Réf fabricant: 2547317
avec délai
sur devis
F5-1 page 1 Cover (partition plate)

Daikin
Réf fabricant: 4024773
avec délai
sur devis
F6 page 1 Fan motor stand assy.

Daikin
Réf fabricant: 2547321
avec délai
sur devis
F7 page 1 Side plate (right)

Daikin
Réf fabricant: 4902608
avec délai
sur devis
F9 page 1 Handle

Daikin
Réf fabricant: 4903102
avec délai
sur devis
K1 page 1 Brand name label

Daikin
Réf fabricant: 4017931
avec délai
sur devis
K2 page 1 Product liability caution label

Daikin
Réf fabricant: 2534102
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RZA24AVMK ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
