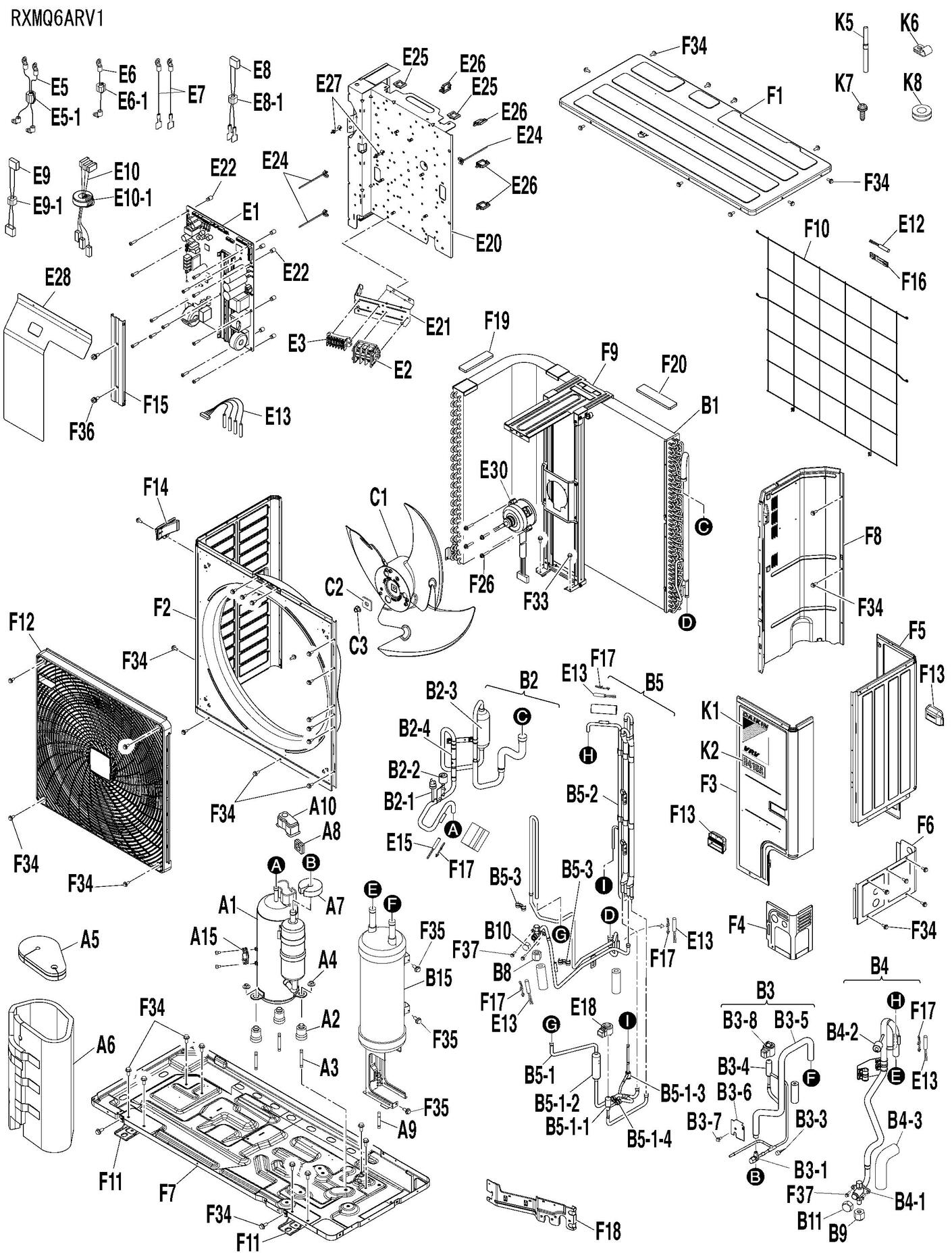

Unité externe Daikin RXMQ6ARV1
page 1
Pièces détachées Unité externe Daikin RXMQ6ARV1 chez Pièces Express


Référence fabricant
Position Schéma
2535833 Compressor assy. 2Y350APAX2N#A A1
2425597 Terminal cover A10
2433017 Retainer assy. US-628 A15
2274364 Rubber vibration isolator assy. A2
2119809 Set boulon compresseur 4p299318-1 A3
390214J Ecrou+ rondelle rc-compr ,w429101-1 M8 D23X T1.6 A4
2535834 Compressor soundproof A5
2535835 Compressor soundproof A6
112853J Insonorisant comp 15xt20 4p048773-1 D75X D15X T20 A7
040139J Silent bloc 1mu28nfv A8
4903086 Compressor mounting bolt A9
2535836 Plate finned coil heat exch. assy. B1
045432J Bouchon vanne arret 3/8 ex0454328 D15.9CUT B10
139571J Bouchon de vanne de service ex1395718 H30 B11
2532924 Accumulator assy. B15
2535837 Discharge pipe assy. B2
151107J Pressostat haute pression 3p128341-51 ACB-4UB10 OFF:4.0MPA ON:3.0MPA B2-1
4025906 Pressure sensor NSK-BH042D-748 B2-2
4025498 Muffler B2-3
107638J Clapet anti retour ex1076389 BCV-804DY B2-4
2535838 Suction pipe assy. B3
151454J Ensemble port de service 3sa58057-1 B3-1
111167J Filtre de tuyauterie 4p012568-2 100MESH B3-3
142658J R* corps detendeur ukv-18d20 3sa50051-1 UKV-18D20 B3-4
2535839 Suction pipe B3-5
2535840 Mounting plate B3-6
035654J Hex. head tapping screw M5X 16 B3-7
4025904 Coil/ electronic exp. valve (ref. auto charge) UKV-A581 L=730MM B3-8
2535841 Refrigerant pipe assy. B4
161710J Vanne d arret 2sa58048-11 VSAMH5SFC-L1 B4-1
4025905 Pressure sensor NSK-BH017D-788 B4-2
4019129 Thermal insulation tube B4-3
2535842 Liquid pipe assy. B5
2535843 Liquid pipe assy. (3) B5-1
2114455 Corps detendeur cam-bd18dm-1 CAM-BD18DM-1 B5-1-1
065026J Filtre avant detend elect 3pa55421-1 100MESH B5-1-2
2273796 Pressure control valve 4.0MPA LPR-272D001 B5-1-3
2433132 Piping fixture B5-1-4
2535844 Double tube heat exch. assy. B5-2
2433132 Piping fixture B5-3
4903036 Flare nut 5/8-18UNF-2B(D9.52) B8
4903082 Flare nut 7/8-14UNF-2B (D15.88) B9
4025896 Propeller fan assy. C1
1249699 Washer C2
847003J Lock nut fan blade m8 pz430/46 ex847003 M8 C3
4025877 Printed circuit board assy. (main) EB18053-2 E1
2535845 Wire harness assy (comp.) E10
064527J Filtre de ligne 3pa56685-1 r47/27/15a-d E10-1
4013032 Thermistor (air) ST9303 E12
4025897 Thermistor 1SET = 4PCS. E13
4025895 Thermistor E15
4025894 Coil/ electronic exp. valve (injection) CAM-MD12DM-36 L=1100MM E18
1721331 Bornier 3p170731-1. HP-T3079-1-3P-L2P E2
2535846 El. compo. mounting plate assy. E20
2535847 Mounting plate E21
2532929 Locking card spacer SB-410 E22
5022555 Materiau collier serrage E24
094708J Edge saddle E25
352004 Fixation cable fxys125kv1 E26
699711J Fixation r3428091-5 E27
2535848 Insulation sheet E28
4025953 Terminal strip HP-T3048C-1-A34-6P-L2(K0) E3
2535849 Dc fan motor assy. E30
4025900 Wire harness assy. (A1P)L/N E5
1858079 Ferrite core R47/27/15A MR04 E5-1
4025907 Wire harness assy. E6
130283J Filtre de ligne 4p084712-1 E6-1
4023701 Wire harness assy. (A1P)E1 E7
4025913 Wire harness assy (hps) E8
2532925 Ferrite core E8-1
4025912 Wire harness assy. (PCB-OL CONNECTION) E9
2532926 Ferrite core E9-1
2535850 Top plate assy. F1
2535859 Protection net F10
2535860 Installation leg F11
2535861 Discharge grille assy. F12
4903102 Handle F13
2433644 Handle (left) F14
4020038 Cover F15
157132J Support sonde 3p136732-1 F16
2550343 Thermistor fixing spring F17
2535862 Stop valve mounting plate F18
2535863 Cushion material (heat exchanger) F19
2535851 Front plate F2
2535864 Cushion material (heat exchanger 2) F20
2120405 Hex. tapping screw (3) M5 X 25 F26
2535852 Front plate F3
827911 Tapping screw M5X 12 F33
025047J Vis tolerie m5x12 4sa01112-12 M5X 12 F34
0356556 Vis m5 x 12 4sa01118-12 M5X 12 F35
4016867 Hex. bolt F36
4903677 Hexa. head tapping screw F37
2535853 Cover (front) F4
2535854 Side plate assy. (right) F5
2535855 Cover (rear) F6
2535856 Bottom frame assy. F7
2535857 Partition plate assy. F8
2535858 Fan motor stand assy. F9
6025447 Nameplate daikin K1
146144J Decoration label K2
2535865 Auxiliary pipe assy. K5
1640432 Wire clamp (shield earth) K6
4903782 Pan head tapping screw with washer M4X 12 K7
2532933 Ferrite core K8


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXMQ6ARV1



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Compressor assy.

Daikin
Réf fabricant: 2535833
avec délai
sur devis
A10 page 1 Terminal cover

Daikin
Réf fabricant: 2425597
avec délai
sur devis
A15 page 1 Retainer assy.

Daikin
Réf fabricant: 2433017
avec délai
sur devis
A2 page 1 Rubber vibration isolator assy.

Daikin
Réf fabricant: 2274364
avec délai
sur devis
Set boulon compresseur 4p299318-1 Daikin 2119809
A3 page 1 Set boulon compresseur 4p299318-1
Code article PEX: 679577
Daikin
Réf fabricant: 2119809
± 3 jours ouvrés
4,76 € TTC
Ecrou+ rondelle rc-compr ,w429101-1 Daikin 390214J
A4 page 1 Ecrou+ rondelle rc-compr ,w429101-1
Code article PEX: 447696
Daikin
Réf fabricant: 390214J
± 3 jours ouvrés
20,87 € TTC
A5 page 1 Compressor soundproof

Daikin
Réf fabricant: 2535834
avec délai
sur devis
A6 page 1 Compressor soundproof

Daikin
Réf fabricant: 2535835
avec délai
sur devis
Insonorisant comp 15xt20 4p048773-1 Daikin 112853J
A7 page 1 Insonorisant comp 15xt20 4p048773-1
Code article PEX: 438148
Daikin
Réf fabricant: 112853J
± 3 jours ouvrés
7,92 € TTC
Silent bloc 1mu28nfv Daikin 040139J
A8 page 1 Silent bloc 1mu28nfv
Code article PEX: 434908
Daikin
Réf fabricant: 040139J
± 3 jours ouvrés
6,36 € TTC
A9 page 1 Compressor mounting bolt

Daikin
Réf fabricant: 4903086
avec délai
sur devis
B1 page 1 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 2535836
avec délai
sur devis
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
B10 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Bouchon de vanne de service ex1395718 Daikin 139571J
B11 page 1 Bouchon de vanne de service ex1395718
Code article PEX: 439839
Daikin
Réf fabricant: 139571J
± 3 jours ouvrés
19,04 € TTC
B15 page 1 Accumulator assy.

Daikin
Réf fabricant: 2532924
avec délai
sur devis
B2 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 2535837
avec délai
sur devis
Pressostat haute pression 3p128341-51 Daikin 151107J
B2-1 page 1 Pressostat haute pression 3p128341-51
Code article PEX: 440779
Daikin
Réf fabricant: 151107J
± 3 jours ouvrés
285,08 € TTC
B2-2 page 1 Pressure sensor

Daikin
Réf fabricant: 4025906
avec délai
sur devis
B2-3 page 1 Muffler

Daikin
Réf fabricant: 4025498
avec délai
sur devis
Clapet anti retour ex1076389 Daikin 107638J
B2-4 page 1 Clapet anti retour ex1076389
Code article PEX: 437755
Daikin
Réf fabricant: 107638J
± 3 jours ouvrés
73,51 € TTC
B3 page 1 Suction pipe assy.

Daikin
Réf fabricant: 2535838
avec délai
sur devis
Ensemble port de service 3sa58057-1 Daikin 151454J
B3-1 page 1 Ensemble port de service 3sa58057-1
Code article PEX: 440825
Daikin
Réf fabricant: 151454J
± 3 jours ouvrés
106,93 € TTC
Filtre de tuyauterie 4p012568-2 Daikin 111167J
B3-3 page 1 Filtre de tuyauterie 4p012568-2
Code article PEX: 437938
Daikin
Réf fabricant: 111167J
± 3 jours ouvrés
13,12 € TTC
R* corps detendeur ukv-18d20 3sa50051-1 Daikin 142658J
B3-4 page 1 R* corps detendeur ukv-18d20 3sa50051-1
Code article PEX: 440202
Daikin
Réf fabricant: 142658J
± 3 jours ouvrés
114,92 € TTC
B3-5 page 1 Suction pipe

Daikin
Réf fabricant: 2535839
avec délai
sur devis
B3-6 page 1 Mounting plate

Daikin
Réf fabricant: 2535840
avec délai
sur devis
B3-7 page 1 Hex. head tapping screw

Daikin
Réf fabricant: 035654J
avec délai
sur devis
B3-8 page 1 Coil/ electronic exp. valve (ref. auto charge)

Daikin
Réf fabricant: 4025904
avec délai
sur devis
B4 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: 2535841
avec délai
sur devis
Vanne d arret 2sa58048-11 Daikin 161710J
B4-1 page 1 Vanne d arret 2sa58048-11
Code article PEX: 441419
Daikin
Réf fabricant: 161710J
± 3 jours ouvrés
168,60 € TTC
B4-2 page 1 Pressure sensor

Daikin
Réf fabricant: 4025905
avec délai
sur devis
B4-3 page 1 Thermal insulation tube

Daikin
Réf fabricant: 4019129
avec délai
sur devis
B5 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 2535842
avec délai
sur devis
B5-1 page 1 Liquid pipe assy. (3)

Daikin
Réf fabricant: 2535843
avec délai
sur devis
Corps detendeur cam-bd18dm-1 Daikin 2114455
B5-1-1 page 1 Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
Filtre avant detend elect 3pa55421-1 Daikin 065026J
B5-1-2 page 1 Filtre avant detend elect 3pa55421-1
Code article PEX: 435833
Daikin
Réf fabricant: 065026J
± 3 jours ouvrés
70,86 € TTC
B5-1-3 page 1 Pressure control valve

Daikin
Réf fabricant: 2273796
avec délai
sur devis
B5-1-4 page 1 Piping fixture

Daikin
Réf fabricant: 2433132
avec délai
sur devis
B5-2 page 1 Double tube heat exch. assy.

Daikin
Réf fabricant: 2535844
avec délai
sur devis
B5-3 page 1 Piping fixture

Daikin
Réf fabricant: 2433132
avec délai
sur devis
B8 page 1 Flare nut

Daikin
Réf fabricant: 4903036
avec délai
sur devis
B9 page 1 Flare nut

Daikin
Réf fabricant: 4903082
avec délai
sur devis
C1 page 1 Propeller fan assy.

Daikin
Réf fabricant: 4025896
avec délai
sur devis
C2 page 1 Washer

Daikin
Réf fabricant: 1249699
avec délai
sur devis
Lock nut fan blade m8 pz430/46 ex847003 Daikin 847003J
C3 page 1 Lock nut fan blade m8 pz430/46 ex847003
Code article PEX: 458434
Daikin
Réf fabricant: 847003J
± 3 jours ouvrés
4,32 € TTC
E1 page 1 Printed circuit board assy. (main)

Daikin
Réf fabricant: 4025877
avec délai
sur devis
E10 page 1 Wire harness assy (comp.)

Daikin
Réf fabricant: 2535845
avec délai
sur devis
Filtre de ligne 3pa56685-1 r47/27/15a-d Daikin 064527J
E10-1 page 1 Filtre de ligne 3pa56685-1 r47/27/15a-d
Code article PEX: 435752
Daikin
Réf fabricant: 064527J
± 3 jours ouvrés
42,28 € TTC
E12 page 1 Thermistor (air)

Daikin
Réf fabricant: 4013032
avec délai
sur devis
E13 page 1 Thermistor

Daikin
Réf fabricant: 4025897
avec délai
sur devis
E15 page 1 Thermistor

Daikin
Réf fabricant: 4025895
avec délai
sur devis
E18 page 1 Coil/ electronic exp. valve (injection)

Daikin
Réf fabricant: 4025894
avec délai
sur devis
Bornier 3p170731-1. Daikin 1721331
E2 page 1 Bornier 3p170731-1.
Code article PEX: 442258
Daikin
Réf fabricant: 1721331
± 3 jours ouvrés
33,82 € TTC
E20 page 1 El. compo. mounting plate assy.

Daikin
Réf fabricant: 2535846
avec délai
sur devis
E21 page 1 Mounting plate

Daikin
Réf fabricant: 2535847
avec délai
sur devis
E22 page 1 Locking card spacer

Daikin
Réf fabricant: 2532929
avec délai
sur devis
Materiau collier serrage Daikin 5022555
E24 page 1 Materiau collier serrage
Code article PEX: 682400
Daikin
Réf fabricant: 5022555
± 3 jours ouvrés
12,41 € TTC
E25 page 1 Edge saddle

Daikin
Réf fabricant: 094708J
avec délai
sur devis
Fixation cable fxys125kv1 Daikin 352004
E26 page 1 Fixation cable fxys125kv1
Code article PEX: 447384
Daikin
Réf fabricant: 352004
± 3 jours ouvrés
3,34 € TTC
Fixation r3428091-5 Daikin 699711J
E27 page 1 Fixation r3428091-5
Code article PEX: 458405
Daikin
Réf fabricant: 699711J
± 3 jours ouvrés
2,56 € TTC
E28 page 1 Insulation sheet

Daikin
Réf fabricant: 2535848
avec délai
sur devis
E3 page 1 Terminal strip

Daikin
Réf fabricant: 4025953
avec délai
sur devis
E30 page 1 Dc fan motor assy.

Daikin
Réf fabricant: 2535849
avec délai
sur devis
E5 page 1 Wire harness assy.

Daikin
Réf fabricant: 4025900
avec délai
sur devis
Ferrite core Daikin 1858079
E5-1 page 1 Ferrite core
Code article PEX: 679443
Daikin
Réf fabricant: 1858079
± 3 jours ouvrés
36,47 € TTC
E6 page 1 Wire harness assy.

Daikin
Réf fabricant: 4025907
avec délai
sur devis
Filtre de ligne 4p084712-1 Daikin 130283J
E6-1 page 1 Filtre de ligne 4p084712-1
Code article PEX: 439232
Daikin
Réf fabricant: 130283J
± 3 jours ouvrés
12,02 € TTC
E7 page 1 Wire harness assy.

Daikin
Réf fabricant: 4023701
avec délai
sur devis
E8 page 1 Wire harness assy (hps)

Daikin
Réf fabricant: 4025913
avec délai
sur devis
E8-1 page 1 Ferrite core

Daikin
Réf fabricant: 2532925
avec délai
sur devis
E9 page 1 Wire harness assy.

Daikin
Réf fabricant: 4025912
avec délai
sur devis
E9-1 page 1 Ferrite core

Daikin
Réf fabricant: 2532926
avec délai
sur devis
F1 page 1 Top plate assy.

Daikin
Réf fabricant: 2535850
avec délai
sur devis
F10 page 1 Protection net

Daikin
Réf fabricant: 2535859
avec délai
sur devis
F11 page 1 Installation leg

Daikin
Réf fabricant: 2535860
avec délai
sur devis
F12 page 1 Discharge grille assy.

Daikin
Réf fabricant: 2535861
avec délai
sur devis
F13 page 1 Handle

Daikin
Réf fabricant: 4903102
avec délai
sur devis
F14 page 1 Handle (left)

Daikin
Réf fabricant: 2433644
avec délai
sur devis
F15 page 1 Cover

Daikin
Réf fabricant: 4020038
avec délai
sur devis
Support sonde 3p136732-1 Daikin 157132J
F16 page 1 Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 157132J
± 3 jours ouvrés
5,59 € TTC
F17 page 1 Thermistor fixing spring

Daikin
Réf fabricant: 2550343
avec délai
sur devis
F18 page 1 Stop valve mounting plate

Daikin
Réf fabricant: 2535862
avec délai
sur devis
F19 page 1 Cushion material (heat exchanger)

Daikin
Réf fabricant: 2535863
avec délai
sur devis
F2 page 1 Front plate

Daikin
Réf fabricant: 2535851
avec délai
sur devis
F20 page 1 Cushion material (heat exchanger 2)

Daikin
Réf fabricant: 2535864
avec délai
sur devis
F26 page 1 Hex. tapping screw (3)

Daikin
Réf fabricant: 2120405
avec délai
sur devis
F3 page 1 Front plate

Daikin
Réf fabricant: 2535852
avec délai
sur devis
F33 page 1 Tapping screw

Daikin
Réf fabricant: 827911
avec délai
sur devis
Vis tolerie m5x12 4sa01112-12 Daikin 025047J
F34 page 1 Vis tolerie m5x12 4sa01112-12
Code article PEX: 434338
Daikin
Réf fabricant: 025047J
± 3 jours ouvrés
1,90 € TTC
Vis m5 x 12 4sa01118-12 Daikin 0356556
F35 page 1 Vis m5 x 12 4sa01118-12
Code article PEX: 434642
Daikin
Réf fabricant: 0356556
± 3 jours ouvrés
1,60 € TTC
F36 page 1 Hex. bolt

Daikin
Réf fabricant: 4016867
avec délai
sur devis
F37 page 1 Hexa. head tapping screw

Daikin
Réf fabricant: 4903677
avec délai
sur devis
F4 page 1 Cover (front)

Daikin
Réf fabricant: 2535853
avec délai
sur devis
F5 page 1 Side plate assy. (right)

Daikin
Réf fabricant: 2535854
avec délai
sur devis
F6 page 1 Cover (rear)

Daikin
Réf fabricant: 2535855
avec délai
sur devis
F7 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2535856
avec délai
sur devis
F8 page 1 Partition plate assy.

Daikin
Réf fabricant: 2535857
avec délai
sur devis
F9 page 1 Fan motor stand assy.

Daikin
Réf fabricant: 2535858
avec délai
sur devis
K1 page 1 Nameplate daikin

Daikin
Réf fabricant: 6025447
avec délai
sur devis
K2 page 1 Decoration label

Daikin
Réf fabricant: 146144J
avec délai
sur devis
K5 page 1 Auxiliary pipe assy.

Daikin
Réf fabricant: 2535865
avec délai
sur devis
K6 page 1 Wire clamp (shield earth)

Daikin
Réf fabricant: 1640432
avec délai
sur devis
K7 page 1 Pan head tapping screw with washer

Daikin
Réf fabricant: 4903782
avec délai
sur devis
K8 page 1 Ferrite core

Daikin
Réf fabricant: 2532933
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXMQ6ARV1 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
