Unité externe Daikin AZQS100A7W1B
page 1

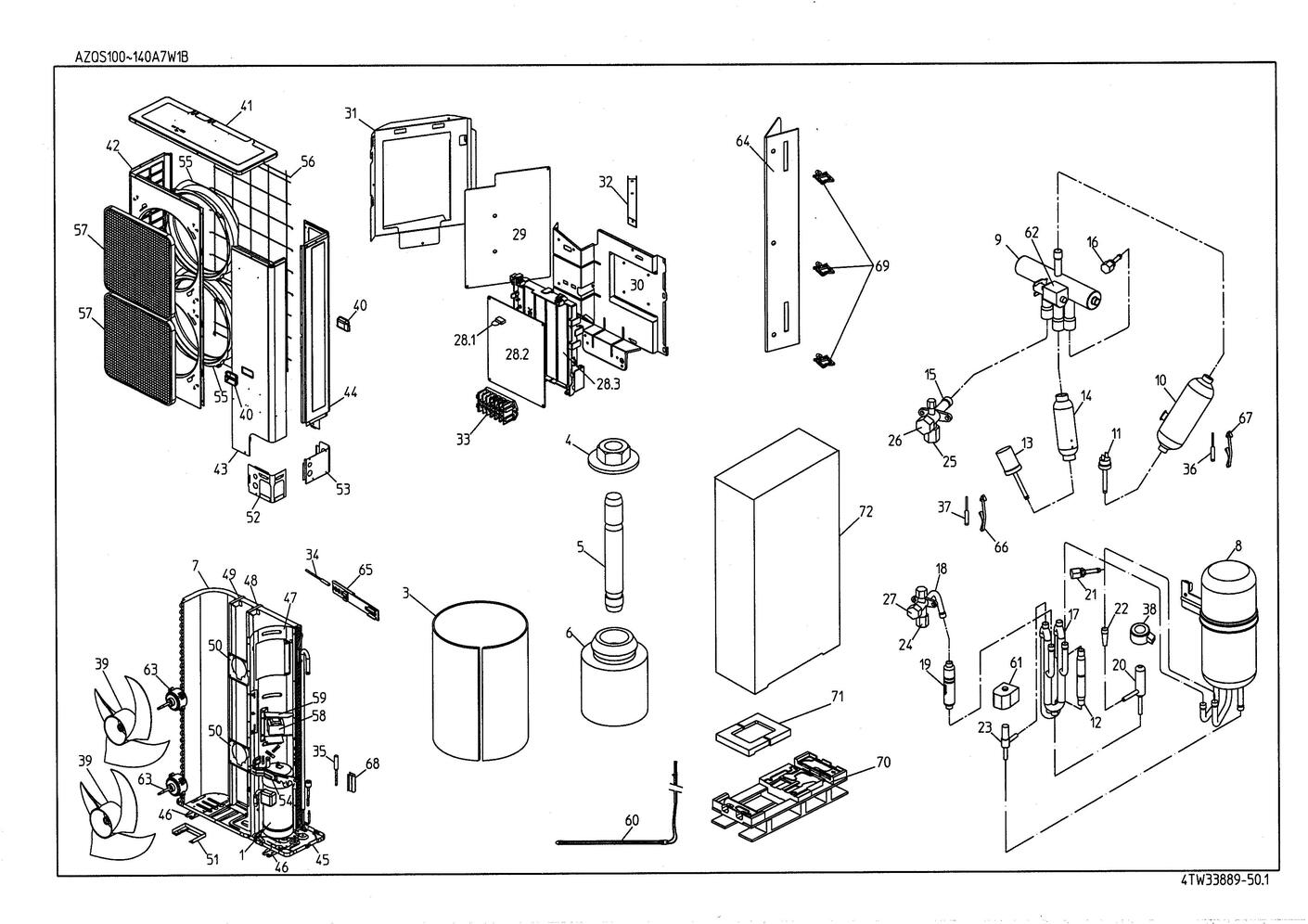

Pièces détachées Unité externe Daikin AZQS100A7W1B chez Pièces Express


Référence fabricant
Position Schéma
5001392 Compresseur scroll jt1g-vdyr@b JT1G-VDYR@B 1
150326J Compressor sound insulation 3
390204J Ecrou avec rondelle r4911377-1 M8 4
065023J Vis fixation compresseur 4pa55686-1 M8 5
127810J Silent bloc 4p082917-1 6
300222P Condenseur a air 3pw19856-1 7.1
301772P Anti vibratoire 4pw023931 7.2
300224P Bouteille liquide 3pw17351-1 8
1838145 Corps v4v 3sa52078-1 c apres avril 2007 N05C00G 9
0970123 Filtre refrigerant 4pa59222-1 10
151107J Pressostat haute pression 3p128341-51 ACB-4UB12 OFF: 4,0 MPa ON: 3,0 MPa 11
142053J Clapet ycv5-33gdj-1 rxyq8-16m8w1b 12
161350J Low pressure switch LCB-JA162 13
165658J Filter 14
142745J Vanne de service gaz 5/8" 3p108887-1 dia. 15,9 15
143265J Bouchon vanne de service rks50b 5/16 VCSH2S 16
300226P Check valve assy 17
142744J Vanne de service liquide 3/8" 3p108885-1 dia. 9,5 18
232025J Filtre tuyauterie fi233 r3269031-7 FI233 19
142054J Corps detendeur 3sa50052-1 UKV-25D21 20
143265J Bouchon vanne de service rks50b 5/16 VCSH2S 21
151295J Filtre tuyauterie 4p043987-1 22
141151J Corps elect vanne tev-1620dq2 3sa52067 TEV-1620DQ2 23
300074P Flare nut 3/8 24
300076P Ecrou 5/8" fns-5 25
139571J Bouchon de vanne de service ex1395718 26
045432J Bouchon vanne arret 3/8 ex0454328 27
300268P Platine controle ec0419-1 3p145116-1 28
065337J Resistance config t.100 j112 13,0koh J112 K9.1 28.1
300305P Platine inverter pc0419-1 2p145117-2 29
161348J Support platine 2p141779-1 30
149946J Support platine 2p116865-1 31
143284J Tole de renfort rzyp140m 32
105031J Bornier d alimentation HP-T3041 33
149965J Sonde air ext. st9303-6 3pa50504-10 ST9303-6 L=1250 34
063154J R* sonde tuyauterie st8604a 4p214669-1 ST8604A-7 L=1600 35
099948J R* sonde st9701-5 l=1000 3sa48009-5 ST9701-4 L=800 36
063150J Sonde st8602a-5 l=1000 3sa48002-5 ST8602A-5 L=1000 37
151109J Bobine detendeur ukv-u043e 3sa50047-4 UKV-UO43E 38
141993J Helice rzq71>125b /rxysq4-6m ex1419931 P47N 39
0625252 H_poignee 3pa53354-1 40
300110P Top plate assy 41
300085P Tole avant n°1 3pw17449-1 42
5007435 Front plate (2) spare part 43
300461P Tole de cote 4pw14421-4 44
300123P Socle ryp71l 45
300150P Support installation (pied) ryp125b7 46
300462P Tole separation comp rzq-b 47
151095J Fan motor stand leg 48
151097J Support moteur ventil ex1510973 49
151100J Motor mounting plate 50
151099J Fan motor stand 51
300153P Tole cache vanne avant ex388508p r(y)p-l 52
300152P Tole cache vanne ar. ex388507p rr/r(e)q 53
300151P Support vannes d arret 2pw14763-1 54
1409794 Bell mouth 55
300463P Grille protection condenseur ex322623p 56
1120231 Grille de soufflage 1pw10127-1 57
149595J Reactance 4p147193-1 58
161349J Tole interieure rzq100-140b ex1613492 59
161347J Resistance de carter 33w 2pc04412-38 60
128322J Bobine electrovanne 3p078909-6 TEV-MOAJ903B1 AC 220-240V 61
1837957 Bobine vanne 4 voies 3sa52037-5-ku t LD24013F 62
148557J Moteur ventil kfd325-70-8a 3p123189-1 KFD-325-70-8A DC 325V 63
151115J Support coffret electrique 64
1571327 Support sonde 3p136732-1 65
0423968 Support sonde 4pa38890-1 66
0692531 Support sonde refoulement 4pa59769-1 67
0119050 Support sonde de batterie 68
300145P Support cable 4sw00358-2 69
P31701 Bottom tray assy 70
P31711 Garnissage interne emballage 2pw14414-1 71
P31741 Packing case p/m 72


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin AZQS100A7W1B



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Compresseur scroll jt1g-vdyr@b Daikin 5001392
1 page 1 Compresseur scroll jt1g-vdyr@b
Code article PEX: 449702
Daikin
Réf fabricant: 5001392
± 3 jours ouvrés
2 396,96 € TTC
3 page 1 Compressor sound insulation

Daikin
Réf fabricant: 150326J
avec délai
sur devis
Ecrou avec rondelle r4911377-1 Daikin 390204J
4 page 1 Ecrou avec rondelle r4911377-1
Code article PEX: 447693
Daikin
Réf fabricant: 390204J
± 3 jours ouvrés
3,19 € TTC
Vis fixation compresseur 4pa55686-1 Daikin 065023J
5 page 1 Vis fixation compresseur 4pa55686-1
Code article PEX: 435832
Daikin
Réf fabricant: 065023J
± 3 jours ouvrés
3,19 € TTC
Silent bloc 4p082917-1 Daikin 127810J
6 page 1 Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
Condenseur a air 3pw19856-1 Daikin 300222P
7.1 page 1 Condenseur a air 3pw19856-1
Code article PEX: 445801
Daikin
Réf fabricant: 300222P
± 3 jours ouvrés
2 064,35 € TTC
Anti vibratoire 4pw023931 Daikin 301772P
7.2 page 1 Anti vibratoire 4pw023931
Code article PEX: 446815
Daikin
Réf fabricant: 301772P
± 3 jours ouvrés
5,39 € TTC
Bouteille liquide 3pw17351-1 Daikin 300224P
8 page 1 Bouteille liquide 3pw17351-1
Code article PEX: 445804
Daikin
Réf fabricant: 300224P
± 3 jours ouvrés
187,20 € TTC
Corps v4v 3sa52078-1 c apres avril 2007 Daikin 1838145
9 page 1 Corps v4v 3sa52078-1 c apres avril 2007
Code article PEX: 443021
Daikin
Réf fabricant: 1838145
± 3 jours ouvrés
283,43 € TTC
Filtre refrigerant 4pa59222-1 Daikin 0970123
10 page 1 Filtre refrigerant 4pa59222-1
Code article PEX: 437096
Daikin
Réf fabricant: 0970123
± 3 jours ouvrés
208,14 € TTC
Pressostat haute pression 3p128341-51 Daikin 151107J
11 page 1 Pressostat haute pression 3p128341-51
Code article PEX: 440779
Daikin
Réf fabricant: 151107J
± 3 jours ouvrés
285,08 € TTC
Clapet ycv5-33gdj-1 rxyq8-16m8w1b Daikin 142053J
12 page 1 Clapet ycv5-33gdj-1 rxyq8-16m8w1b
Code article PEX: 440127
Daikin
Réf fabricant: 142053J
± 3 jours ouvrés
19,57 € TTC
13 page 1 Low pressure switch

Daikin
Réf fabricant: 161350J
avec délai
sur devis
14 page 1 Filter

Daikin
Réf fabricant: 165658J
avec délai
sur devis
Vanne de service gaz 5/8" 3p108887-1 Daikin 142745J
15 page 1 Vanne de service gaz 5/8" 3p108887-1
Code article PEX: 440207
Daikin
Réf fabricant: 142745J
± 3 jours ouvrés
246,11 € TTC
Bouchon vanne de service rks50b 5/16 Daikin 143265J
16 page 1 Bouchon vanne de service rks50b 5/16
Code article PEX: 440220
Daikin
Réf fabricant: 143265J
± 3 jours ouvrés
42,36 € TTC
17 page 1 Check valve assy

Daikin
Réf fabricant: 300226P
avec délai
sur devis
Vanne de service liquide 3/8" 3p108885-1 Daikin 142744J
18 page 1 Vanne de service liquide 3/8" 3p108885-1
Code article PEX: 440206
Daikin
Réf fabricant: 142744J
± 3 jours ouvrés
193,28 € TTC
Filtre tuyauterie fi233 r3269031-7 Daikin 232025J
19 page 1 Filtre tuyauterie fi233 r3269031-7
Code article PEX: 445283
Daikin
Réf fabricant: 232025J
± 3 jours ouvrés
57,61 € TTC
Corps detendeur 3sa50052-1 Daikin 142054J
20 page 1 Corps detendeur 3sa50052-1
Code article PEX: 440128
Daikin
Réf fabricant: 142054J
± 3 jours ouvrés
139,08 € TTC
Bouchon vanne de service rks50b 5/16 Daikin 143265J
21 page 1 Bouchon vanne de service rks50b 5/16
Code article PEX: 440220
Daikin
Réf fabricant: 143265J
± 3 jours ouvrés
42,36 € TTC
Filtre tuyauterie 4p043987-1 Daikin 151295J
22 page 1 Filtre tuyauterie 4p043987-1
Code article PEX: 440805
Daikin
Réf fabricant: 151295J
± 3 jours ouvrés
20,33 € TTC
Corps elect vanne tev-1620dq2 3sa52067 Daikin 141151J
23 page 1 Corps elect vanne tev-1620dq2 3sa52067
Code article PEX: 440061
Daikin
Réf fabricant: 141151J
en stock
51,23 € TTC
24 page 1 Flare nut 3/8

Daikin
Réf fabricant: 300074P
avec délai
sur devis
Ecrou 5/8" fns-5 Daikin 300076P
25 page 1 Ecrou 5/8" fns-5
Code article PEX: 445703
Daikin
Réf fabricant: 300076P
± 3 jours ouvrés
14,68 € TTC
Bouchon de vanne de service ex1395718 Daikin 139571J
26 page 1 Bouchon de vanne de service ex1395718
Code article PEX: 439839
Daikin
Réf fabricant: 139571J
± 3 jours ouvrés
19,04 € TTC
Bouchon vanne arret 3/8 ex0454328 Daikin 045432J
27 page 1 Bouchon vanne arret 3/8 ex0454328
Code article PEX: 435065
Daikin
Réf fabricant: 045432J
± 3 jours ouvrés
5,86 € TTC
Platine controle ec0419-1 3p145116-1 Daikin 300268P
28 page 1 Platine controle ec0419-1 3p145116-1
Code article PEX: 445836
Daikin
Réf fabricant: 300268P
± 3 jours ouvrés
704,53 € TTC
Resistance config t.100 j112 13,0koh Daikin 065337J
28.1 page 1 Resistance config t.100 j112 13,0koh
Code article PEX: 435847
Daikin
Réf fabricant: 065337J
en stock
9,98 € TTC
Platine inverter pc0419-1 2p145117-2 Daikin 300305P
29 page 1 Platine inverter pc0419-1 2p145117-2
Code article PEX: 445857
Daikin
Réf fabricant: 300305P
± 3 jours ouvrés
1 343,83 € TTC
Support platine 2p141779-1 Daikin 161348J
30 page 1 Support platine 2p141779-1
Code article PEX: 441388
Daikin
Réf fabricant: 161348J
± 3 jours ouvrés
109,80 € TTC
Support platine 2p116865-1 Daikin 149946J
31 page 1 Support platine 2p116865-1
Code article PEX: 440669
Daikin
Réf fabricant: 149946J
± 3 jours ouvrés
sur devis
Tole de renfort rzyp140m Daikin 143284J
32 page 1 Tole de renfort rzyp140m
Code article PEX: 440223
Daikin
Réf fabricant: 143284J
± 3 jours ouvrés
83,10 € TTC
Bornier d alimentation Daikin 105031J
33 page 1 Bornier d alimentation
Code article PEX: 437555
Daikin
Réf fabricant: 105031J
± 3 jours ouvrés
63,88 € TTC
Sonde air ext. st9303-6 3pa50504-10 Daikin 149965J
34 page 1 Sonde air ext. st9303-6 3pa50504-10
Code article PEX: 440679
Daikin
Réf fabricant: 149965J
± 3 jours ouvrés
51,38 € TTC
R* sonde tuyauterie st8604a 4p214669-1 Daikin 063154J
35 page 1 R* sonde tuyauterie st8604a 4p214669-1
Code article PEX: 435614
Daikin
Réf fabricant: 063154J
± 3 jours ouvrés
36,88 € TTC
R* sonde st9701-5 l=1000 3sa48009-5 Daikin 099948J
36 page 1 R* sonde st9701-5 l=1000 3sa48009-5
Code article PEX: 437302
Daikin
Réf fabricant: 099948J
± 3 jours ouvrés
40,08 € TTC
Sonde st8602a-5 l=1000 3sa48002-5 Daikin 063150J
37 page 1 Sonde st8602a-5 l=1000 3sa48002-5
Code article PEX: 497441
Daikin
Réf fabricant: 063150J
± 3 jours ouvrés
34,04 € TTC
Coil motorized valve Daikin 151109J
38 page 1 Coil motorized valve
Code article PEX: 679871
Daikin
Réf fabricant: 151109J
en stock
41,47 € TTC
Helice 3pw32797-1 Daikin 141993J
39 page 1 Helice 3pw32797-1
Code article PEX: 454646
Daikin
Réf fabricant: 141993J
en stock
95,52 € TTC
H_poignee 3pa53354-1 Daikin 0625252
40 page 1 H_poignee 3pa53354-1
Code article PEX: 679079
Daikin
Réf fabricant: 0625252
± 3 jours ouvrés
7,04 € TTC
41 page 1 Top plate assy

Daikin
Réf fabricant: 300110P
avec délai
sur devis
Tole avant n°1 3pw17449-1 Daikin 300085P
42 page 1 Tole avant n°1 3pw17449-1
Code article PEX: 445711
Daikin
Réf fabricant: 300085P
± 3 jours ouvrés
442,09 € TTC
43 page 1 Front plate (2) spare part

Daikin
Réf fabricant: 5007435
avec délai
sur devis
Tole de cote 4pw14421-4 Daikin 300461P
44 page 1 Tole de cote 4pw14421-4
Code article PEX: 445968
Daikin
Réf fabricant: 300461P
± 3 jours ouvrés
348,44 € TTC
Socle ryp71l Daikin 300123P
45 page 1 Socle ryp71l
Code article PEX: 445741
Daikin
Réf fabricant: 300123P
± 3 jours ouvrés
300,67 € TTC
Support installation (pied) ryp125b7 Daikin 300150P
46 page 1 Support installation (pied) ryp125b7
Code article PEX: 445763
Daikin
Réf fabricant: 300150P
± 3 jours ouvrés
28,38 € TTC
Tole separation comp rzq-b Daikin 300462P
47 page 1 Tole separation comp rzq-b
Code article PEX: 445969
Daikin
Réf fabricant: 300462P
± 3 jours ouvrés
sur devis
48 page 1 Fan motor stand leg

Daikin
Réf fabricant: 151095J
avec délai
sur devis
Support moteur ventil ex1510973 Daikin 151097J
49 page 1 Support moteur ventil ex1510973
Code article PEX: 440774
Daikin
Réf fabricant: 151097J
± 3 jours ouvrés
63,13 € TTC
50 page 1 Motor mounting plate

Daikin
Réf fabricant: 151100J
avec délai
sur devis
51 page 1 Fan motor stand

Daikin
Réf fabricant: 151099J
avec délai
sur devis
Tole cache vanne avant ex388508p r(y)p-l Daikin 300153P
52 page 1 Tole cache vanne avant ex388508p r(y)p-l
Code article PEX: 680288
Daikin
Réf fabricant: 300153P
± 3 jours ouvrés
13,27 € TTC
Tole cache vanne ar. ex388507p rr/r(e)q Daikin 300152P
53 page 1 Tole cache vanne ar. ex388507p rr/r(e)q
Code article PEX: 744246
Daikin
Réf fabricant: 300152P
± 3 jours ouvrés
12,41 € TTC
Support vannes d arret 2pw14763-1 Daikin 300151P
54 page 1 Support vannes d arret 2pw14763-1
Code article PEX: 445764
Daikin
Réf fabricant: 300151P
± 3 jours ouvrés
18,41 € TTC
55 page 1 Bell mouth

Daikin
Réf fabricant: 1409794
avec délai
sur devis
Grille protection condenseur ex322623p Daikin 300463P
56 page 1 Grille protection condenseur ex322623p
Code article PEX: 445970
Daikin
Réf fabricant: 300463P
± 3 jours ouvrés
40,24 € TTC
57 page 1 Air discharge grill

Daikin
Réf fabricant: 1120231
Reactance 4p147193-1 Daikin 149595J
58 page 1 Reactance 4p147193-1
Code article PEX: 440653
Daikin
Réf fabricant: 149595J
± 3 jours ouvrés
133,72 € TTC
Tole interieure rzq100-140b ex1613492 Daikin 161349J
59 page 1 Tole interieure rzq100-140b ex1613492
Code article PEX: 441389
Daikin
Réf fabricant: 161349J
± 3 jours ouvrés
49,12 € TTC
Resistance de carter 33w 2pc04412-38 Daikin 161347J
60 page 1 Resistance de carter 33w 2pc04412-38
Code article PEX: 441387
Daikin
Réf fabricant: 161347J
± 3 jours ouvrés
102,44 € TTC
Bobine elect. tev-moaj903b2 3s400016-6 Daikin 128322J
61 page 1 Bobine elect. tev-moaj903b2 3s400016-6
Code article PEX: 455533
Daikin
Réf fabricant: 128322J
en stock
213,80 € TTC
Bobine vanne 4 voies 3sa52037-5-ku t Daikin 1837957
62 page 1 Bobine vanne 4 voies 3sa52037-5-ku t
Code article PEX: 443012
Daikin
Réf fabricant: 1837957
± 3 jours ouvrés
70,79 € TTC
Moteur ventil 70w kfd-325-70-8a2(a)-869 Daikin 148557J
63 page 1 Moteur ventil 70w kfd-325-70-8a2(a)-869
Code article PEX: 455891
Daikin
Réf fabricant: 148557J
en stock
297,29 € TTC
Support coffret electrique Daikin 151115J
64 page 1 Support coffret electrique
Code article PEX: 440786
Daikin
Réf fabricant: 151115J
± 3 jours ouvrés
35,71 € TTC
Support sonde 3p136732-1 Daikin 1571327
65 page 1 Support sonde 3p136732-1
Code article PEX: 441079
Daikin
Réf fabricant: 1571327
± 3 jours ouvrés
5,59 € TTC
Support sonde 4pa38890-1 Daikin 0423968
66 page 1 Support sonde 4pa38890-1
Code article PEX: 434987
Daikin
Réf fabricant: 0423968

obsolète

Support sonde refoulement 4pa59769-1 Daikin 0692531
67 page 1 Support sonde refoulement 4pa59769-1
Code article PEX: 436127
Daikin
Réf fabricant: 0692531
± 3 jours ouvrés
18,41 € TTC
Support sonde de batterie Daikin 0119050
68 page 1 Support sonde de batterie
Code article PEX: 433956
Daikin
Réf fabricant: 0119050
± 3 jours ouvrés
7,15 € TTC
Support cable 4sw00358-2 Daikin 300145P
69 page 1 Support cable 4sw00358-2
Code article PEX: 445761
Daikin
Réf fabricant: 300145P
± 3 jours ouvrés
5,83 € TTC
70 page 1 Bottom tray assy

Daikin
Réf fabricant: P31701
avec délai
sur devis
Garnissage interne emballage 2pw14414-1 Daikin P31711
71 page 1 Garnissage interne emballage 2pw14414-1
Code article PEX: 433737
Daikin
Réf fabricant: P31711
± 3 jours ouvrés
sur devis
72 page 1 Packing case p/m

Daikin
Réf fabricant: P31741
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin AZQS100A7W1B ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
