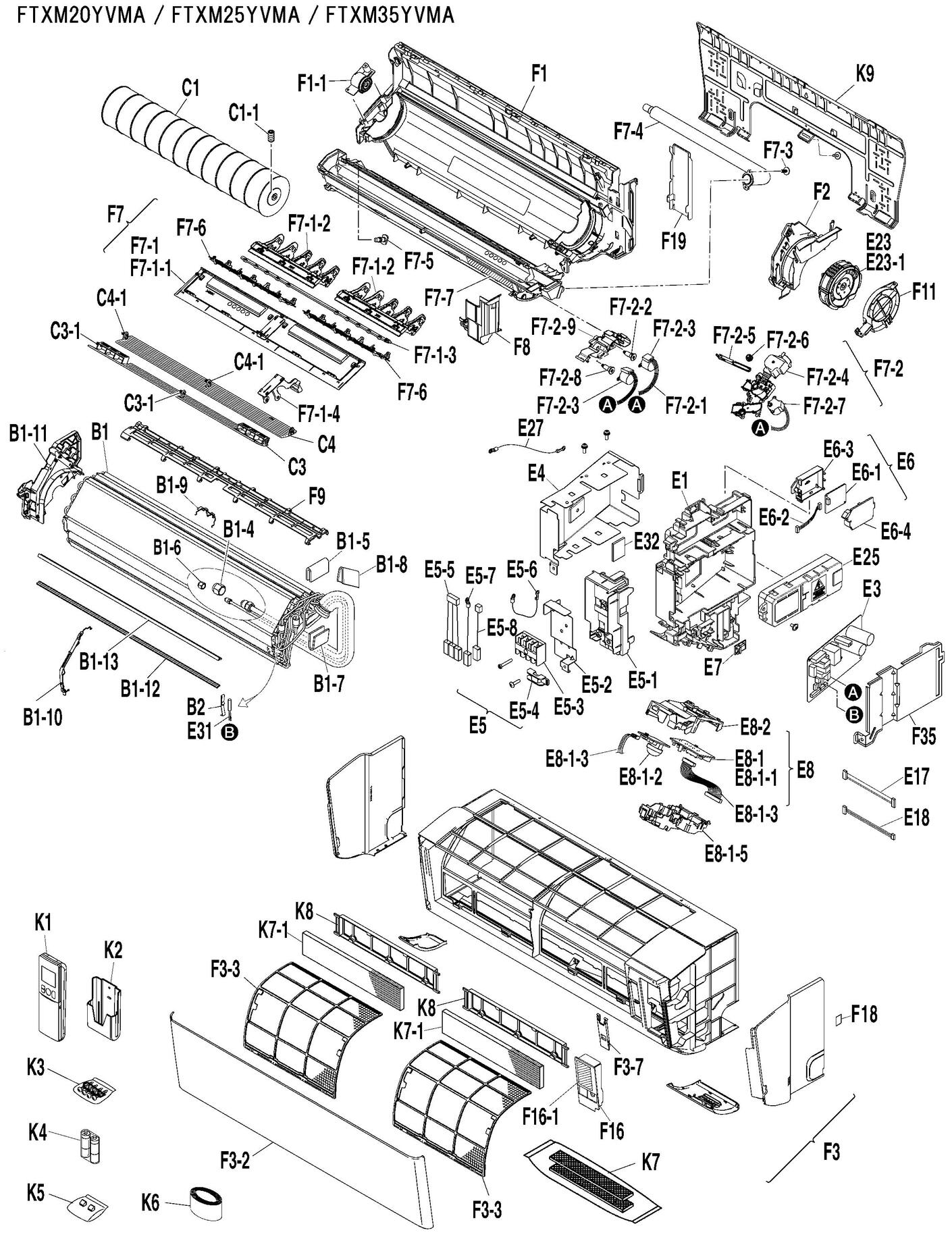

Unité interne Daikin FTXM35YVMA
page 1
Pièces détachées Unité interne Daikin FTXM35YVMA chez Pièces Express


Référence fabricant
Position Schéma
2556379 Heat exchanger assy. B1
2535224 Wire spring assy. (8 stage) B1-10
2535222 Side panel (left) B1-11
2554218 Sealing plate (heat exchanger) B1-12
2554219 Sealing plate (h/e bending) B1-13
119848J Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B1-4
2553674 Putty B1-5
5012634 Flare nut FNSF2 U7/16 D6.4CUT B1-6
146779J Plaque isolation phonique 4p088684-25 80X 50 T3 B1-7
1444571 Putty 25X 80 T3 B1-8
2535223 Wire spring assy. (4 stage) B1-9
380120J Clips blocage sonde r4610281-1 B2
2490173 Cross flow fan assy. QCL1261M C1
051605J Vis ft45gv1b M4X 6 C1-1
2550876 Disch. grille hor. blade (main) C3
1840922 Axe fixation volet de balayage C3-1
2550877 Disch. grille hor. blade (sub) C4
1840922 Axe fixation volet de balayage C4-1
2543200 Switch box E1
2543208 Wire harness (streamer) (A1P) - STREAMER E17
2543209 Wire harness (sensor) (A1P) - (A5P) E18
2533891 Fan motor assy. DFH03B1VA E23
2490609 Rubber grommet E23-1
2536597 Streamer assy. E25
2553676 Earth wire E27
2557458 Printed circuit board assy. E3
2542176 Thermistor assy. (A1P)X501A E31
2444389 Insulation sheet (radiation) E32
2543201 Shield plate (1) E4
2556171 Mounting plate (terminal strip) assy. E5
2535267 Mounting plate (terminal strip) E5-1
2535268 Shield plate (terminal rear) E5-2
2531967 Terminal strip 4P E5-3
0812847 Fixation cable E5-4
2543203 Wire harness (for power source) E5-5
2553675 Earth wire E5-6
2535230 Earth wire (terminal strip) E5-7
2543204 Earth wire E5-8
2557946 El. compo. assy. (wlan adapter) E6
2536594 Finished products assy. (wlan module) E6-1
2557947 Wire harness (wire less lan adaptor) E6-2
2535234 Wireless lan pcb box E6-3
2535235 Wireless lan pcb cover E6-4
2546573 Sonde humidite HSHCAL105A E7
2543205 Indication lamp cover assy. E8
2543206 Indication lamp cover display assy. E8-1
2530196 Printed circuit board assy. EX19033-1 E8-1-1
2533895 Printed circuit board assy. E8-1-2
2543207 Wire harness (indication lamp) E8-1-3
2535236 Indication lamp cover E8-1-5
2535269 Indication lamp cover base E8-2
2543210 Bottom frame assy. F1
2535239 Fan bearing vibration absorber F1-1
2535258 Motor cover (cap) F11
2536613 Service cover F16
2536604 Caution label F16-1
2534033 Product liability caution label F18
2535261 Piping fixture F19
2535259 Side panel (right) assy. F2
2550874 Front grille assy. F3
2550875 Panel assy. F3-2
2542186 Air filter F3-3
2535256 Support plate F3-7
2543220 Shield plate (2) assy. F35
2556173 Drain pan assy. F7
2554221 Air outlet (stabilizer) assy. F7-1
2554222 Drain pan F7-1-1
2534860 Discharge grille vert. blade F7-1-2
2543216 Connecting rod (v-blade) F7-1-3
2535242 Drain pan arm F7-1-4
2556174 Gear case assy. F7-2
2543218 Wire harness assy. (s/m) F7-2-1
2535248 Shaft (h_blade) F7-2-2
151065J Moteur balayage msbpc20d11 3sb40585-1 MSBPC20D11 F7-2-3
2557949 Gear case cover (v-blade) F7-2-4
2535250 Gear (lack) F7-2-5
2535247 Gear (motor) F7-2-6
151065J Moteur balayage msbpc20d11 3sb40585-1 MSBPC20D11 F7-2-7
2553679 Shaft (h_blade) F7-2-8
2557948 Gear case (h_blade) F7-2-9
170429J Vis de fixation 4sb00088-12 M4X 12 F7-3
2556380 Drain hose F7-4
6028456 Drain plug F7-5
2554223 Fan guard assy. F7-6
2553680 Caution label F7-7
2535262 Drip proof plate F8
2554224 Sealing plate (top) F9
2538342 Remote controller assy. ARC466A78 K1
5004122 Support telecommande 2p256952-1 K2
4020169 Screw set K3
2539271 Battery kit ALKALINE DRY BATTERY LR03 K4
2535265 Accessory set (screw cover) K5
081957J Heat insulation tape W70X L3000x D35 K6
4026688 Air filter assy. K7
4026915 Filter deodorizing filter (enzyme blue) T=5 K7-1
1597259 Cadre filtre antistatique K8
2543222 Installation plate letter K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM35YVMA



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 2556379
avec délai
sur devis
B1-10 page 1 Wire spring assy. (8 stage)

Daikin
Réf fabricant: 2535224
avec délai
sur devis
B1-11 page 1 Side panel (left)

Daikin
Réf fabricant: 2535222
avec délai
sur devis
B1-12 page 1 Sealing plate (heat exchanger)

Daikin
Réf fabricant: 2554218
avec délai
sur devis
B1-13 page 1 Sealing plate (h/e bending)

Daikin
Réf fabricant: 2554219
avec délai
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B1-4 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
B1-5 page 1 Putty

Daikin
Réf fabricant: 2553674
avec délai
sur devis
B1-6 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
Plaque isolation phonique 4p088684-25 Daikin 146779J
B1-7 page 1 Plaque isolation phonique 4p088684-25
Code article PEX: 440446
Daikin
Réf fabricant: 146779J
± 3 jours ouvrés
7,42 € TTC
B1-8 page 1 Putty

Daikin
Réf fabricant: 1444571
avec délai
sur devis
B1-9 page 1 Wire spring assy. (4 stage)

Daikin
Réf fabricant: 2535223
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
C1 page 1 Cross flow fan assy.

Daikin
Réf fabricant: 2490173
avec délai
sur devis
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
C3 page 1 Disch. grille hor. blade (main)

Daikin
Réf fabricant: 2550876
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C3-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
C4 page 1 Disch. grille hor. blade (sub)

Daikin
Réf fabricant: 2550877
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C4-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 2543200
avec délai
sur devis
E17 page 1 Wire harness (streamer)

Daikin
Réf fabricant: 2543208
avec délai
sur devis
E18 page 1 Wire harness (sensor)

Daikin
Réf fabricant: 2543209
avec délai
sur devis
E23 page 1 Fan motor assy.

Daikin
Réf fabricant: 2533891
avec délai
sur devis
E23-1 page 1 Rubber grommet

Daikin
Réf fabricant: 2490609
avec délai
sur devis
E25 page 1 Streamer assy.

Daikin
Réf fabricant: 2536597
avec délai
sur devis
E27 page 1 Earth wire

Daikin
Réf fabricant: 2553676
avec délai
sur devis
E3 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2557458
avec délai
sur devis
E31 page 1 Thermistor assy.

Daikin
Réf fabricant: 2542176
avec délai
sur devis
E32 page 1 Insulation sheet (radiation)

Daikin
Réf fabricant: 2444389
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 2543201
avec délai
sur devis
E5 page 1 Mounting plate (terminal strip) assy.

Daikin
Réf fabricant: 2556171
avec délai
sur devis
E5-1 page 1 Mounting plate (terminal strip)

Daikin
Réf fabricant: 2535267
avec délai
sur devis
E5-2 page 1 Shield plate (terminal rear)

Daikin
Réf fabricant: 2535268
avec délai
sur devis
E5-3 page 1 Terminal strip

Daikin
Réf fabricant: 2531967
avec délai
sur devis
Fixation cable Daikin 0812847
E5-4 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E5-5 page 1 Wire harness (for power source)

Daikin
Réf fabricant: 2543203
avec délai
sur devis
E5-6 page 1 Earth wire

Daikin
Réf fabricant: 2553675
avec délai
sur devis
E5-7 page 1 Earth wire (terminal strip)

Daikin
Réf fabricant: 2535230
avec délai
sur devis
E5-8 page 1 Earth wire

Daikin
Réf fabricant: 2543204
avec délai
sur devis
E6 page 1 El. compo. assy. (wlan adapter)

Daikin
Réf fabricant: 2557946
avec délai
sur devis
E6-1 page 1 Finished products assy. (wlan module)

Daikin
Réf fabricant: 2536594
avec délai
sur devis
E6-2 page 1 Wire harness (wire less lan adaptor)

Daikin
Réf fabricant: 2557947
avec délai
sur devis
E6-3 page 1 Wireless lan pcb box

Daikin
Réf fabricant: 2535234
avec délai
sur devis
E6-4 page 1 Wireless lan pcb cover

Daikin
Réf fabricant: 2535235
avec délai
sur devis
Sonde humidite Daikin 2546573
E7 page 1 Sonde humidite
Code article PEX: 680264
Daikin
Réf fabricant: 2546573
± 3 jours ouvrés
23,63 € TTC
E8 page 1 Indication lamp cover assy.

Daikin
Réf fabricant: 2543205
avec délai
sur devis
E8-1 page 1 Indication lamp cover display assy.

Daikin
Réf fabricant: 2543206
avec délai
sur devis
E8-1-1 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2530196
avec délai
sur devis
E8-1-2 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2533895
avec délai
sur devis
E8-1-3 page 1 Wire harness (indication lamp)

Daikin
Réf fabricant: 2543207
avec délai
sur devis
E8-1-5 page 1 Indication lamp cover

Daikin
Réf fabricant: 2535236
avec délai
sur devis
E8-2 page 1 Indication lamp cover base

Daikin
Réf fabricant: 2535269
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2543210
avec délai
sur devis
F1-1 page 1 Fan bearing vibration absorber

Daikin
Réf fabricant: 2535239
avec délai
sur devis
F11 page 1 Motor cover (cap)

Daikin
Réf fabricant: 2535258
avec délai
sur devis
F16 page 1 Service cover

Daikin
Réf fabricant: 2536613
avec délai
sur devis
F16-1 page 1 Caution label

Daikin
Réf fabricant: 2536604
avec délai
sur devis
F18 page 1 Product liability caution label

Daikin
Réf fabricant: 2534033
avec délai
sur devis
F19 page 1 Piping fixture

Daikin
Réf fabricant: 2535261
avec délai
sur devis
F2 page 1 Side panel (right) assy.

Daikin
Réf fabricant: 2535259
avec délai
sur devis
F3 page 1 Front grille assy.

Daikin
Réf fabricant: 2550874
avec délai
sur devis
F3-2 page 1 Panel assy.

Daikin
Réf fabricant: 2550875
avec délai
sur devis
F3-3 page 1 Air filter

Daikin
Réf fabricant: 2542186
avec délai
sur devis
F3-7 page 1 Support plate

Daikin
Réf fabricant: 2535256
avec délai
sur devis
F35 page 1 Shield plate (2) assy.

Daikin
Réf fabricant: 2543220
avec délai
sur devis
F7 page 1 Drain pan assy.

Daikin
Réf fabricant: 2556173
avec délai
sur devis
F7-1 page 1 Air outlet (stabilizer) assy.

Daikin
Réf fabricant: 2554221
avec délai
sur devis
F7-1-1 page 1 Drain pan

Daikin
Réf fabricant: 2554222
avec délai
sur devis
F7-1-2 page 1 Discharge grille vert. blade

Daikin
Réf fabricant: 2534860
avec délai
sur devis
F7-1-3 page 1 Connecting rod (v-blade)

Daikin
Réf fabricant: 2543216
avec délai
sur devis
F7-1-4 page 1 Drain pan arm

Daikin
Réf fabricant: 2535242
avec délai
sur devis
F7-2 page 1 Gear case assy.

Daikin
Réf fabricant: 2556174
avec délai
sur devis
F7-2-1 page 1 Wire harness assy. (s/m)

Daikin
Réf fabricant: 2543218
avec délai
sur devis
F7-2-2 page 1 Shaft (h_blade)

Daikin
Réf fabricant: 2535248
avec délai
sur devis
Moteur balayage msbpc20d11 3sb40585-1 Daikin 151065J
F7-2-3 page 1 Moteur balayage msbpc20d11 3sb40585-1
Code article PEX: 440766
Daikin
Réf fabricant: 151065J
± 3 jours ouvrés
30,83 € TTC
F7-2-4 page 1 Gear case cover (v-blade)

Daikin
Réf fabricant: 2557949
avec délai
sur devis
F7-2-5 page 1 Gear (lack)

Daikin
Réf fabricant: 2535250
avec délai
sur devis
F7-2-6 page 1 Gear (motor)

Daikin
Réf fabricant: 2535247
avec délai
sur devis
Moteur balayage msbpc20d11 3sb40585-1 Daikin 151065J
F7-2-7 page 1 Moteur balayage msbpc20d11 3sb40585-1
Code article PEX: 440766
Daikin
Réf fabricant: 151065J
± 3 jours ouvrés
30,83 € TTC
F7-2-8 page 1 Shaft (h_blade)

Daikin
Réf fabricant: 2553679
avec délai
sur devis
F7-2-9 page 1 Gear case (h_blade)

Daikin
Réf fabricant: 2557948
avec délai
sur devis
Vis de fixation 4sb00088-12 Daikin 170429J
F7-3 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F7-4 page 1 Drain hose

Daikin
Réf fabricant: 2556380
avec délai
sur devis
F7-5 page 1 Drain plug

Daikin
Réf fabricant: 6028456
avec délai
sur devis
F7-6 page 1 Fan guard assy.

Daikin
Réf fabricant: 2554223
avec délai
sur devis
F7-7 page 1 Caution label

Daikin
Réf fabricant: 2553680
avec délai
sur devis
F8 page 1 Drip proof plate

Daikin
Réf fabricant: 2535262
avec délai
sur devis
F9 page 1 Sealing plate (top)

Daikin
Réf fabricant: 2554224
avec délai
sur devis
K1 page 1 Remote controller assy.

Daikin
Réf fabricant: 2538342
avec délai
sur devis
Support telecommande 2p256952-1 Daikin 5004122
K2 page 1 Support telecommande 2p256952-1
Code article PEX: 450368
Daikin
Réf fabricant: 5004122
± 3 jours ouvrés
4,88 € TTC
K3 page 1 Screw set

Daikin
Réf fabricant: 4020169
avec délai
sur devis
K4 page 1 Battery kit

Daikin
Réf fabricant: 2539271
avec délai
sur devis
K5 page 1 Accessory set (screw cover)

Daikin
Réf fabricant: 2535265
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K7 page 1 Air filter assy.

Daikin
Réf fabricant: 4026688
avec délai
sur devis
K7-1 page 1 Filter deodorizing filter (enzyme blue)

Daikin
Réf fabricant: 4026915
avec délai
sur devis
Cadre filtre antistatique Daikin 1597259
K8 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC
K9 page 1 Installation plate letter

Daikin
Réf fabricant: 2543222
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM35YVMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
