Unité interne Daikin FAA100AUVEB

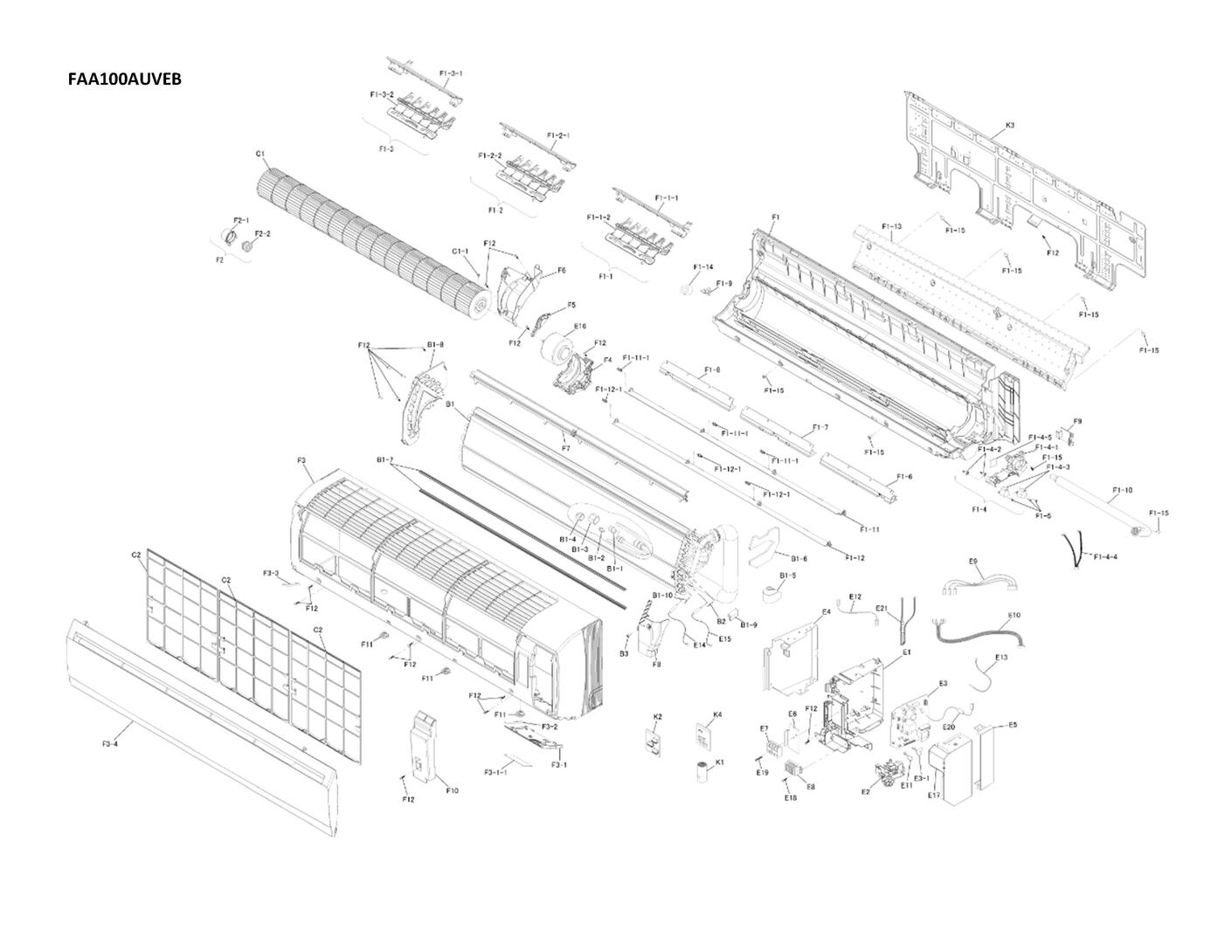

page 1
Pièces détachées Unité interne Daikin FAA100AUVEB chez Pièces Express


Référence fabricant
Position Schéma
2063348 Evaporateur 1p273895-1 B1
091417J Blind cover. flare 5/8IN B1-1
380120J Clips blocage sonde r4610281-1 B1-10
091416J Joint pour ecrou 3sa23001-2 3/8IN B1-2
119850J Ecrou raccordement tube 5/8 ex 11250004a FNS5 5/8IN. D15.9CUT B1-3
119848J Ecrou 3/8 r18/25d FNS3 3/8IN. D9.5CUT B1-4
4019307 Putty 135X 45X T5 B1-5
4019310 Putty 2 B1-6
2065731 Sealing plate (h/e bending) B1-7
2063470 Side panel (left) B1-8
2129596 Thermal insulation B1-9
380120J Clips blocage sonde r4610281-1 B2
113783J Vis m4x12 4pa47980-12 M4X 12 B3
4000834 Turbine ventilateur 2p220663-1 C1
051605J Vis ft45gv1b M4X 6 C1-1
4000835 Filtre a air 1p219846-1 C2
2065748 Boitier (1) 1p268800-1 E1
4009642 Cable 3p275902-2 E10
1302259 Shunt (pompe) fxa(q)20-63m E11
2065793 Cable de terre E12
2063393 Sonde aspiration 3p283292-1 E13
2063401 Sonde liquide 4p279859-1 E14
2063418 Sonde 4p279858-1 E15
2063463 Moteur ventil kfd-325-64-8b 3sb40672-2 E16
4009645 Shield plate(3) E17
121650J Vis m4x16 ha41113-16 M4X 16 E18
1748886 Vis ha4114-04-25 E19
2065755 El.compo.box 2 E2
4008841 Filtre magnetique 3p257822-1 E20
2318822 Wire harness assy E21
4019305 Platine ec16023-4 2p463321-4 EC15032-2 WITHOUT ADAPTOR E3
0653372 Capacity setting adaptor E3-2
2065762 Shield plate (1) E4
2065779 Shield plate (2) E5
2065786 Plaque de blindage 3p268672-1 E6
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 TB-ETX-4PA-D1 E7
2002033 Terminal strip PMB10-6P-608 E8
2063355 Cable de puissance 4p278806-1 E9
2063564 Socle 1p275482-1 F1
2063571 Ensemble volet 2p275486-1 F1-1
4008985 Front stabilizer (right) F1-1-1
2065818 Disch. grille vert. blade F1-1-2
4000867 Tuyau evacuation condensat 3p230714-1 F1-10
2063641 Volet soufflage superieur 3p226929-2 F1-11
4000869 Fixation volet 3p220934-1 F1-11-1
2063658 Volet soufflage inferieur 3p226930-2 F1-12
4000869 Fixation volet 3p220934-1 F1-12-1
2129604 Thermal insulation (rear) F1-13
1302367 Joint evacuation 4p085862-1 F1-14
170429J Vis de fixation 4sb00088-12 M4X 12 F1-15
2063588 Ensemble volet 2p275485-1 F1-2
4008986 Drain pan front stabilizer (center) F1-2-1
2065818 Disch. grille vert. blade F1-2-2
2063595 Ensemble volet 2p275484-1 F1-3
4008987 Drain pan front stabilizer (left) F1-3-1
2065818 Disch. grille vert. blade F1-3-2
2212450 Cover (link) assy. F1-4
4000857 Cover 1 (link) F1-4-1
4000861 Shaft (s/m shaft) F1-4-2
2063634 Moteur balayage mp24z 4p275487-1 F1-4-3
2063379 Faisceau de cables assy F1-4-4
2065825 Sealing material (limk cover) F1-4-5
5011480 Vis taraud. tete panneau ha4114-04-10 F1-5
2065832 Air outlet assy. (right) F1-6
2065849 Air outlet assy. (center) F1-7
2065856 Air outlet assy. (left) F1-8
1866652 Bouchon r11034099062 3p201724-1 F1-9
4019306 Couvercle service 3p298313-2 F10
2065933 Fixation grille F11
121650J Vis m4x16 ha41113-16 M4X 16 F12
1930724 Housing rubber fan bearing F2
4000872 Support palier 3p220331-1 F2-1
037940J Palier de ventil 4pb22476-1 F2-2
2063502 Grille avant F3
2065863 Control panel assy. F3-1
2108683 Brand name label F3-1-1
2065870 Flocked plate (right) F3-2
4000877 Flocked plate (left) F3-3
2065887 Panneau avant F3-4
2129611 Motor mounting plate assy. F4
4000880 Motor mounting plate (3) F5
2063610 Right side panel assy F6
2065902 Sealing plate assy. F7
2065919 Drip proof cover F8
4000885 Piping fixture F9
081957J Heat insulation tape W70X L3000X D35 K1
2065940 Accessoires 4p227464-2 K2
4008133 Tole de montage 1p223878-1 K3
4011658 Screw set K4


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FAA100AUVEB



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Evaporateur 1p273895-1 Daikin 2063348
B1 page 1 Evaporateur 1p273895-1
Code article PEX: 444375
Daikin
Réf fabricant: 2063348
± 3 jours ouvrés
1 859,29 € TTC
Blind cover. flare Daikin 091417J
B1-1 page 1 Blind cover. flare
Code article PEX: 679127
Daikin
Réf fabricant: 091417J
± 3 jours ouvrés
1,19 € TTC
Clips blocage sonde r4610281-1 Daikin 380120J
B1-10 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Joint pour ecrou 3sa23001-2 Daikin 091416J
B1-2 page 1 Joint pour ecrou 3sa23001-2
Code article PEX: 436730
Daikin
Réf fabricant: 091416J
± 3 jours ouvrés
1,67 € TTC
Ecrou raccordement tube 5/8 ex 11250004a Daikin 119850J
B1-3 page 1 Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438525
Daikin
Réf fabricant: 119850J
± 3 jours ouvrés
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B1-4 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
B1-5 page 1 Putty

Daikin
Réf fabricant: 4019307
avec délai
sur devis
B1-6 page 1 Putty 2

Daikin
Réf fabricant: 4019310
avec délai
sur devis
B1-7 page 1 Sealing plate (h/e bending)

Daikin
Réf fabricant: 2065731
avec délai
sur devis
B1-8 page 1 Side panel (left)

Daikin
Réf fabricant: 2063470
avec délai
sur devis
B1-9 page 1 Thermal insulation

Daikin
Réf fabricant: 2129596
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Vis m4x12 4pa47980-12 Daikin 113783J
B3 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
25,13 € TTC
Turbine ventilateur 2p220663-1 Daikin 4000834
C1 page 1 Turbine ventilateur 2p220663-1
Code article PEX: 447833
Daikin
Réf fabricant: 4000834
± 3 jours ouvrés
709,97 € TTC
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
Filtre a air 1p219846-1 Daikin 4000835
C2 page 1 Filtre a air 1p219846-1
Code article PEX: 447834
Daikin
Réf fabricant: 4000835

obsolète

Boitier (1) 1p268800-1 Daikin 2065748
E1 page 1 Boitier (1) 1p268800-1
Code article PEX: 444412
Daikin
Réf fabricant: 2065748
± 3 jours ouvrés
45,86 € TTC
Cable 3p275902-2 Daikin 4009642
E10 page 1 Cable 3p275902-2
Code article PEX: 448254
Daikin
Réf fabricant: 4009642
± 3 jours ouvrés
6,55 € TTC
Shunt (pompe) fxa(q)20-63m Daikin 1302259
E11 page 1 Shunt (pompe) fxa(q)20-63m
Code article PEX: 439215
Daikin
Réf fabricant: 1302259
± 3 jours ouvrés
4,85 € TTC
Cable de terre Daikin 2065793
E12 page 1 Cable de terre
Code article PEX: 444414
Daikin
Réf fabricant: 2065793
± 3 jours ouvrés
7,56 € TTC
Sonde aspiration 3p283292-1 Daikin 2063393
E13 page 1 Sonde aspiration 3p283292-1
Code article PEX: 444377
Daikin
Réf fabricant: 2063393
± 3 jours ouvrés
7,15 € TTC
Sonde liquide 4p279859-1 Daikin 2063401
E14 page 1 Sonde liquide 4p279859-1
Code article PEX: 444378
Daikin
Réf fabricant: 2063401
± 3 jours ouvrés
49,86 € TTC
Sonde 4p279858-1 Daikin 2063418
E15 page 1 Sonde 4p279858-1
Code article PEX: 444379
Daikin
Réf fabricant: 2063418
± 3 jours ouvrés
16,14 € TTC
Moteur ventil kfd-325-64-8b 3sb40672-2 Daikin 2063463
E16 page 1 Moteur ventil kfd-325-64-8b 3sb40672-2
Code article PEX: 444382
Daikin
Réf fabricant: 2063463
± 3 jours ouvrés
293,33 € TTC
E17 page 1 Shield plate(3)

Daikin
Réf fabricant: 4009645
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
E18 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Vis ha4114-04-25 Daikin 1748886
E19 page 1 Vis ha4114-04-25
Code article PEX: 442371
Daikin
Réf fabricant: 1748886
± 3 jours ouvrés
1,22 € TTC
E2 page 1 El.compo.box 2

Daikin
Réf fabricant: 2065755
avec délai
sur devis
Filtre magnetique 3p257822-1 Daikin 4008841
E20 page 1 Filtre magnetique 3p257822-1
Code article PEX: 448165
Daikin
Réf fabricant: 4008841
± 3 jours ouvrés
7,92 € TTC
Wire harness assy Daikin 2318822
E21 page 1 Wire harness assy
Code article PEX: 679771
Daikin
Réf fabricant: 2318822
± 3 jours ouvrés
29,42 € TTC
Platine ec16023-4 2p463321-4 Daikin 4019305
E3 page 1 Platine ec16023-4 2p463321-4
Code article PEX: 448953
Daikin
Réf fabricant: 4019305
± 3 jours ouvrés
371,28 € TTC
E3-2 page 1 Capacity setting adaptor

Daikin
Réf fabricant: 0653372
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 2065762
avec délai
sur devis
E5 page 1 Shield plate (2)

Daikin
Réf fabricant: 2065779
avec délai
sur devis
Plaque de blindage 3p268672-1 Daikin 2065786
E6 page 1 Plaque de blindage 3p268672-1
Code article PEX: 444413
Daikin
Réf fabricant: 2065786
± 3 jours ouvrés
4,73 € TTC
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 Daikin 1724688
E7 page 1 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
Code article PEX: 442283
Daikin
Réf fabricant: 1724688
± 3 jours ouvrés
11,95 € TTC
E8 page 1 Terminal strip

Daikin
Réf fabricant: 2002033
avec délai
sur devis
Cable de puissance 4p278806-1 Daikin 2063355
E9 page 1 Cable de puissance 4p278806-1
Code article PEX: 444376
Daikin
Réf fabricant: 2063355
± 3 jours ouvrés
20,94 € TTC
Socle 1p275482-1 Daikin 2063564
F1 page 1 Socle 1p275482-1
Code article PEX: 444386
Daikin
Réf fabricant: 2063564
± 3 jours ouvrés
384,72 € TTC
Ensemble volet 2p275486-1 Daikin 2063571
F1-1 page 1 Ensemble volet 2p275486-1
Code article PEX: 679540
Daikin
Réf fabricant: 2063571
± 3 jours ouvrés
46,73 € TTC
F1-1-1 page 1 Front stabilizer (right)

Daikin
Réf fabricant: 4008985
avec délai
sur devis
F1-1-2 page 1 Disch. grille vert. blade

Daikin
Réf fabricant: 2065818
avec délai
sur devis
Tuyau evacuation condensat 3p230714-1 Daikin 4000867
F1-10 page 1 Tuyau evacuation condensat 3p230714-1
Code article PEX: 680359
Daikin
Réf fabricant: 4000867
± 3 jours ouvrés
56,41 € TTC
Volet soufflage superieur 3p226929-2 Daikin 2063641
F1-11 page 1 Volet soufflage superieur 3p226929-2
Code article PEX: 444389
Daikin
Réf fabricant: 2063641
± 3 jours ouvrés
41,14 € TTC
Fixation volet 3p220934-1 Daikin 4000869
F1-11-1 page 1 Fixation volet 3p220934-1
Code article PEX: 447837
Daikin
Réf fabricant: 4000869
± 3 jours ouvrés
5,33 € TTC
Volet soufflage inferieur 3p226930-2 Daikin 2063658
F1-12 page 1 Volet soufflage inferieur 3p226930-2
Code article PEX: 444390
Daikin
Réf fabricant: 2063658
± 3 jours ouvrés
30,08 € TTC
Fixation volet 3p220934-1 Daikin 4000869
F1-12-1 page 1 Fixation volet 3p220934-1
Code article PEX: 447837
Daikin
Réf fabricant: 4000869
± 3 jours ouvrés
5,33 € TTC
F1-13 page 1 Thermal insulation (rear)

Daikin
Réf fabricant: 2129604
avec délai
sur devis
Joint evacuation 4p085862-1 Daikin 1302367
F1-14 page 1 Joint evacuation 4p085862-1
Code article PEX: 439221
Daikin
Réf fabricant: 1302367
± 3 jours ouvrés
2,93 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F1-15 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
Ensemble volet 2p275485-1 Daikin 2063588
F1-2 page 1 Ensemble volet 2p275485-1
Code article PEX: 679541
Daikin
Réf fabricant: 2063588
± 3 jours ouvrés
46,73 € TTC
F1-2-1 page 1 Drain pan front stabilizer (center)

Daikin
Réf fabricant: 4008986
avec délai
sur devis
F1-2-2 page 1 Disch. grille vert. blade

Daikin
Réf fabricant: 2065818
avec délai
sur devis
Ensemble volet 2p275484-1 Daikin 2063595
F1-3 page 1 Ensemble volet 2p275484-1
Code article PEX: 679542
Daikin
Réf fabricant: 2063595
± 3 jours ouvrés
46,73 € TTC
F1-3-1 page 1 Drain pan front stabilizer (left)

Daikin
Réf fabricant: 4008987
avec délai
sur devis
F1-3-2 page 1 Disch. grille vert. blade

Daikin
Réf fabricant: 2065818
avec délai
sur devis
F1-4 page 1 Cover (link) assy.

Daikin
Réf fabricant: 2212450
avec délai
sur devis
F1-4-1 page 1 Cover 1 (link)

Daikin
Réf fabricant: 4000857
avec délai
sur devis
F1-4-2 page 1 Shaft (s/m shaft)

Daikin
Réf fabricant: 4000861
avec délai
sur devis
Moteur balayage mp24z 4p275487-1 Daikin 2063634
F1-4-3 page 1 Moteur balayage mp24z 4p275487-1
Code article PEX: 444387
Daikin
Réf fabricant: 2063634
± 3 jours ouvrés
52,88 € TTC
Faisceau de cables assy Daikin 2063379
F1-4-4 page 1 Faisceau de cables assy
Code article PEX: 744133
Daikin
Réf fabricant: 2063379
± 3 jours ouvrés
15,12 € TTC
F1-4-5 page 1 Sealing material (limk cover)

Daikin
Réf fabricant: 2065825
avec délai
sur devis
Vis taraud. tete panneau ha4114-04-10 Daikin 5011480
F1-5 page 1 Vis taraud. tete panneau ha4114-04-10
Code article PEX: 681208
Daikin
Réf fabricant: 5011480
± 3 jours ouvrés
0,62 € TTC
F1-6 page 1 Air outlet assy. (right)

Daikin
Réf fabricant: 2065832
avec délai
sur devis
F1-7 page 1 Air outlet assy. (center)

Daikin
Réf fabricant: 2065849
avec délai
sur devis
F1-8 page 1 Air outlet assy. (left)

Daikin
Réf fabricant: 2065856
avec délai
sur devis
Bouchon r11034099062 3p201724-1 Daikin 1866652
F1-9 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
Couvercle service 3p298313-2 Daikin 4019306
F10 page 1 Couvercle service 3p298313-2
Code article PEX: 680631
Daikin
Réf fabricant: 4019306
± 3 jours ouvrés
16,10 € TTC
Fixation grille Daikin 2065933
F11 page 1 Fixation grille
Code article PEX: 444416
Daikin
Réf fabricant: 2065933
± 3 jours ouvrés
4,32 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
F12 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Housing rubber fan bearing Daikin 1930724
F2 page 1 Housing rubber fan bearing
Code article PEX: 679481
Daikin
Réf fabricant: 1930724
± 3 jours ouvrés
16,60 € TTC
Support palier 3p220331-1 Daikin 4000872
F2-1 page 1 Support palier 3p220331-1
Code article PEX: 447838
Daikin
Réf fabricant: 4000872
± 3 jours ouvrés
3,53 € TTC
Roulement de ventilateur 4pb22476-1 Daikin 037940J
F2-2 page 1 Roulement de ventilateur 4pb22476-1
Code article PEX: 528019
Daikin
Réf fabricant: 037940J
± 3 jours ouvrés
21,54 € TTC
Grille avant Daikin 2063502
F3 page 1 Grille avant
Code article PEX: 444384
Daikin
Réf fabricant: 2063502
± 3 jours ouvrés
210,23 € TTC
F3-1 page 1 Control panel assy.

Daikin
Réf fabricant: 2065863
avec délai
sur devis
F3-1-1 page 1 Brand name label

Daikin
Réf fabricant: 2108683
avec délai
sur devis
F3-2 page 1 Flocked plate (right)

Daikin
Réf fabricant: 2065870
avec délai
sur devis
F3-3 page 1 Flocked plate (left)

Daikin
Réf fabricant: 4000877
avec délai
sur devis
Panneau avant Daikin 2065887
F3-4 page 1 Panneau avant
Code article PEX: 444415
Daikin
Réf fabricant: 2065887
± 3 jours ouvrés
250,24 € TTC
F4 page 1 Motor mounting plate assy.

Daikin
Réf fabricant: 2129611
avec délai
sur devis
F5 page 1 Motor mounting plate (3)

Daikin
Réf fabricant: 4000880
avec délai
sur devis
F6 page 1 Right side panel assy

Daikin
Réf fabricant: 2063610
avec délai
sur devis
F7 page 1 Sealing plate assy.

Daikin
Réf fabricant: 2065902
avec délai
sur devis
F8 page 1 Drip proof cover

Daikin
Réf fabricant: 2065919
avec délai
sur devis
F9 page 1 Piping fixture

Daikin
Réf fabricant: 4000885
avec délai
sur devis
K1 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
Accessoires 4p227464-2 Daikin 2065940
K2 page 1 Accessoires 4p227464-2
Code article PEX: 444417
Daikin
Réf fabricant: 2065940
± 3 jours ouvrés
9,68 € TTC
Tole de montage 1p223878-1 Daikin 4008133
K3 page 1 Tole de montage 1p223878-1
Code article PEX: 448108
Daikin
Réf fabricant: 4008133
± 3 jours ouvrés
142,06 € TTC
Screw set Daikin 4011658
K4 page 1 Screw set
Code article PEX: 680451
Daikin
Réf fabricant: 4011658
± 3 jours ouvrés
4,66 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FAA100AUVEB ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
