VOTRE RECHERCHE

Unité externe Atlantic ASC24RHUE (867024)

Gamme NAOKO - Atlantic

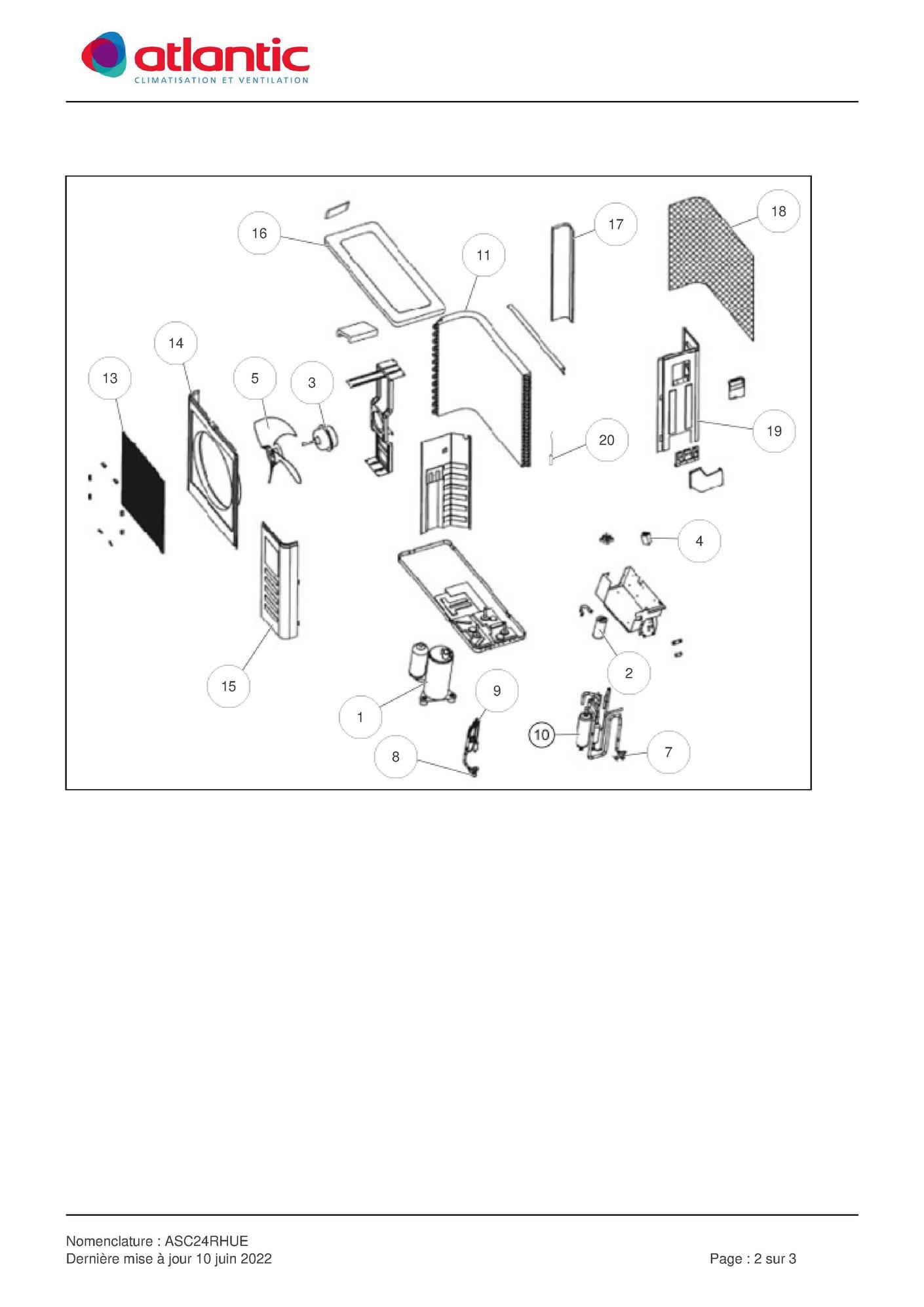

page 2

Position

Schéma

893505	Compresseur	1
893425	Condensateur compresseur	2
893507	Moteur ventil asm24ah/rh asc24	3
893404	Condo moteur 2,5/3µf asmue	4
893508	Helice groupe asm/asc17/18/24	5
893497	Vanne 4 voies + bobine non représenté	6
893512	Vanne 3 voies 5/8 gaz	7
893066	Vanne 3/8 liquide	8
893318	Capillaire asc24rhue	9
893313	Condenseur asc24rhue	11
893511	Contacteur asm24rhue	12
893326	Grille de protection helice	13
893322	Facade avant asc24rhue	14
893187	Facade avant droite	15
893321	Toit	16
893065	Facade arriere gauche	17
893327	Grille de protection condenseur	18
893069	Facade arriere droite	19
893153	Sonde condenseur asm 17/24 rh	20

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Atlantic ASC24RHUE (867024)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 2	Compresseur	Atlantic Réf fabricant: 893505	avec délai sur devis
	2 page 2	Condensateur compresseur	Atlantic Réf fabricant: 893425	avec délai sur devis
	3 page 2	Moteur ventil asm24ah/rh asc24 Code article PEX: 428172	Atlantic Réf fabricant: 893507	obsolète
	4 page 2	Condo moteur 2,5/3µf asmue Code article PEX: 428150	Atlantic Réf fabricant: 893404	obsolète
	5 page 2	Helice groupe asm/asc17/18/24 Code article PEX: 428173	Atlantic Réf fabricant: 893508	obsolète
	6 page 2	Vanne 4 voies + bobine non représenté	Atlantic Réf fabricant: 893497	avec délai sur devis
	7 page 2	Vanne 3 voies 5/8 gaz	Atlantic Réf fabricant: 893512	avec délai sur devis
	8 page 2	Vanne 3/8 liquide	Atlantic Réf fabricant: 893066	avec délai sur devis
	9 page 2	Capillaire asc24rhue Code article PEX: 428149	Atlantic Réf fabricant: 893318	obsolète
	11 page 2	Condenseur asc24rhue Code article PEX: 428147	Atlantic Réf fabricant: 893313	obsolète
	12 page 2	Contacteur asm24rhue Code article PEX: 428174	Atlantic Réf fabricant: 893511	obsolète
	13 page 2	Grille de protection helice	Atlantic Réf fabricant: 893326	avec délai sur devis
	14 page 2	Facade avant asc24rhue	Atlantic Réf fabricant: 893322	avec délai sur devis
	15 page 2	Facade avant droite	Atlantic Réf fabricant: 893187	avec délai sur devis
	16 page 2	Toit	Atlantic Réf fabricant: 893321	avec délai sur devis
	17 page 2	Facade arriere gauche	Atlantic Réf fabricant: 893065	avec délai sur devis
	18 page 2	Grille de protection condenseur	Atlantic Réf fabricant: 893327	avec délai sur devis
	19 page 2	Facade arriere droite	Atlantic Réf fabricant: 893069	avec délai sur devis
	20 page 2	Sonde condenseur asm 17/24 rh Code article PEX: 428092	Atlantic Réf fabricant: 893153	obsolète

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Atlantic ASC24RHUE (867024) ainsi que des liens vers les articles Atlantic. En parcourant la page Atlantic, vous pourrez également trouver toutes les pièces Atlantic présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
