Chauffe-eau Ariston SGA X 500 FR (2023) Ref 3211222

page 2

Position

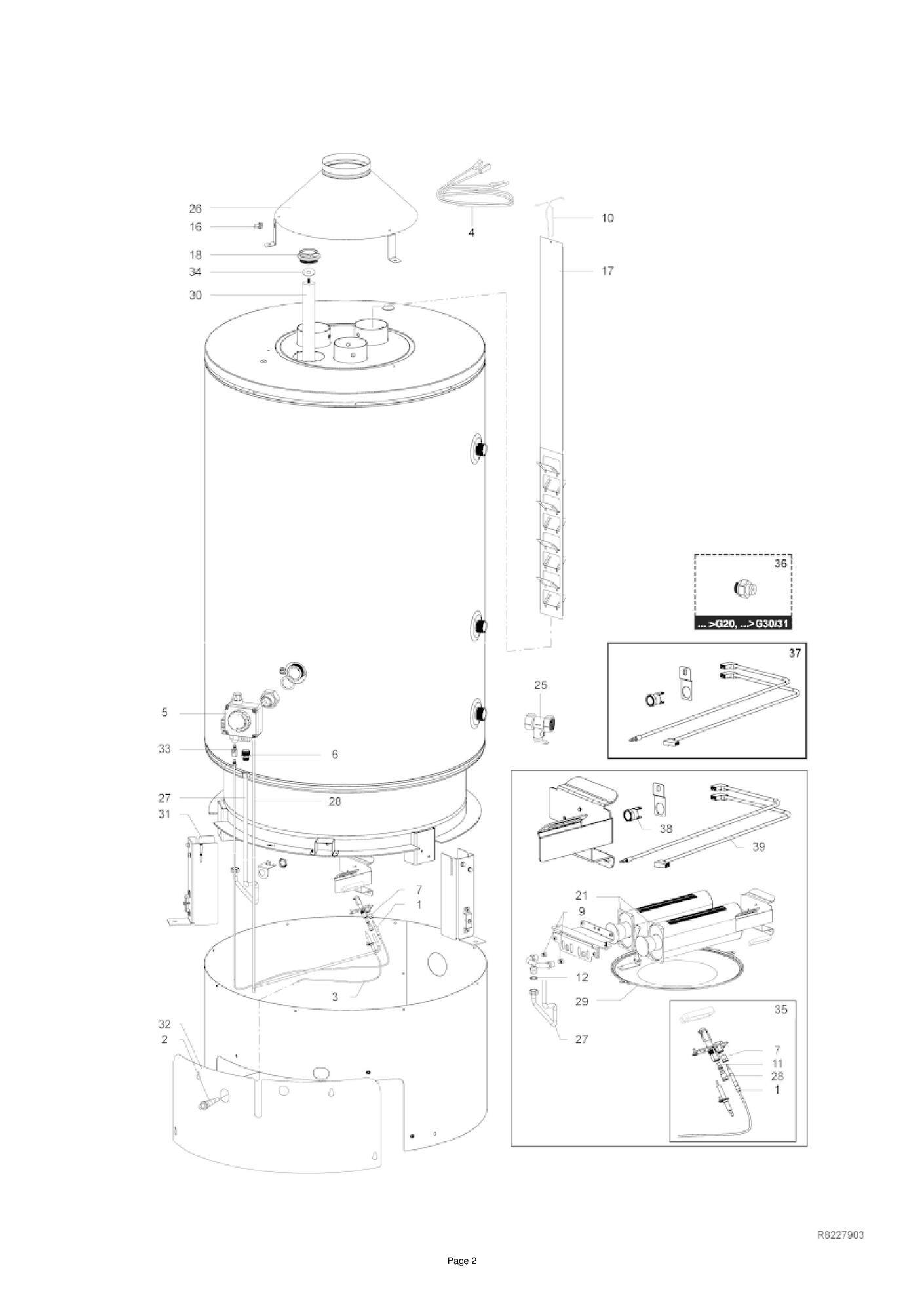

Schéma

65119953	Thermocouple alu l1000 type a	1
200254	Allumeur	2
65111312	Cablage spott	4
340386	Vanne gaz sit 610 ac3	5
338445	Raccord	6
230712	Raccord fixation bougie	7
65118158	Injecteur bruleur principal gn x2	9
290213	Ressort support chicane	10
290744	Injecteur veilleuse	11
12059132	Joint 3/8	12
65118005	Spott	16
65118011	Chicane	17
65118018	Bouchon d anode	18
65118107	Bruleur principal	21
65118157	Valve de securite g1 f-f 7bar	25
65118108	Flue hood	26
65118113	Pipe (gas valve/burner)	27
65118114	Pilot burner pipe	28
65118115	Water tray	29
65118116	Anode d.32 l=850 m8x13	30
65118117	Pied	31
65118118	Carenage frontal	32
243005	Interrupteur thermocouple	33
65118016	Rondelle	34
65119576-02	Kit plaque d ecartement 300/500 lt. g20	35
65118156	Kit nozzles (g25)	36
65118153	Kit nozzles (g30/31)	36
65119498	Kit (thermostat sur le bruleur)	37
65119601	Thermal protection 120°	38
65119496	Câblage thermostat de surchauffe	39

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chauffe-eau Ariston SGA X 500 FR (2023) Ref 3211222


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

1 page 2

Thermocouple alu l1000 type a

Code article PEX: 542493

Ariston

Réf fabricant: 65119953

± 3 jours ouvrés

19,50 € TTC

2 page 2

Allumeur

Code article PEX: 205830

Ariston

Réf fabricant: 200254

en stock

25,04 € TTC

4 page 2

Cablage spott

Code article PEX: 308527

Ariston

Réf fabricant: 65111312

± 3 jours ouvrés

35,78 € TTC

5 page 2

Vanne gaz sit 610 ac3

Code article PEX: 206495

Ariston

Réf fabricant: 340386

obsolète

6 page 2

Raccord

Code article PEX: 206353

Ariston

Réf fabricant: 338445

± 3 jours ouvrés

59,16 € TTC

7 page 2

Raccord fixation bougie

Code article PEX: 205970

Ariston

Réf fabricant: 230712

± 3 jours ouvrés

14,71 € TTC

9 page 2

Injecteur bruleur principal gn x2

Code article PEX: 424230

Ariston

Réf fabricant: 65118158

± 3 jours ouvrés

20,33 € TTC

10 page 2

Ressort support chicane

Code article PEX: 422833

Ariston

Réf fabricant: 290213

± 3 jours ouvrés

3,42 € TTC

11 page 2

Injecteur veilleuse

Code article PEX: 206127

Ariston

Réf fabricant: 290744

± 3 jours ouvrés

11,23 € TTC

12 page 2

Joint 3/8

Code article PEX: 269560

Ariston

Réf fabricant: 12059132

± 3 jours ouvrés

4,61 € TTC

16 page 2

Spott

Code article PEX: 424181

Ariston

Réf fabricant: 65118005

± 3 jours ouvrés

16,13 € TTC

17 page 2

Chicane

Code article PEX: 424187

Ariston

Réf fabricant: 65118011

± 3 jours ouvrés

35,24 € TTC

18 page 2

Bouchon d anode

Code article PEX: 424194

Ariston

Réf fabricant: 65118018

± 3 jours ouvrés

15,65 € TTC

21 page 2

Bruleur principal

Code article PEX: 424217

Ariston

Réf fabricant: 65118107

± 3 jours ouvrés

73,24 € TTC

25 page 2

Valve de securite g1 f-f 7bar

Code article PEX: 424229

Ariston

Réf fabricant: 65118157

± 3 jours ouvrés

47,09 € TTC

26 page 2

Flue hood

Code article PEX: 485875

Ariston

Réf fabricant: 65118108

± 3 jours ouvrés

114,73 € TTC

27 page 2

Pipe (gas valve/burner)

Code article PEX: 485876

Ariston

Réf fabricant: 65118113

± 3 jours ouvrés

44,45 € TTC

28 page 2

Pilot burner pipe

Code article PEX: 485877

Ariston

Réf fabricant: 65118114

± 3 jours ouvrés

34,39 € TTC

29 page 2

Water tray

Code article PEX: 485878

Ariston

Réf fabricant: 65118115

± 3 jours ouvrés

52,25 € TTC

30 page 2

Anode d.32 l=850 m8x13

Code article PEX: 424218

Ariston

Réf fabricant: 65118116

± 3 jours ouvrés

42,56 € TTC

31 page 2

Pied

Code article PEX: 424219

Ariston

Réf fabricant: 65118117

± 3 jours ouvrés

39,91 € TTC

32 page 2

Carenage frontal

Code article PEX: 424220

Ariston

Réf fabricant: 65118118

± 3 jours ouvrés

122,08 € TTC

33 page 2

Interrupteur thermocouple

Code article PEX: 205991

Ariston

Réf fabricant: 243005

en stock

33,53 € TTC

34 page 2

Rondelle

Code article PEX: 424192

Ariston

Réf fabricant: 65118016

± 3 jours ouvrés

2,68 € TTC

35 page 2

Kit plaque d ecartement 300/500 lt. g20

Code article PEX: 542435

Ariston

Réf fabricant: 65119576-02

en stock

75,17 € TTC

36 page 2

Kit nozzles (g25)

Code article PEX: 485881

Ariston

Réf fabricant: 65118156

± 3 jours ouvrés

42,47 € TTC

36 page 2

Kit nozzles (g30/31)

Code article PEX: 485880

Ariston

Réf fabricant: 65118153

± 3 jours ouvrés

45,38 € TTC

37 page 2

Kit (thermostat sur le bruleur)

Ariston

Réf fabricant: 65119498

avec délai

sur devis

38 page 2

Thermal protection 120°

Code article PEX: 485959

Ariston

Réf fabricant: 65119601

en stock

10,37 € TTC

39 page 2

Câblage thermostat de surchauffe

Ariston

Réf fabricant: 65119496

avec délai

sur devis
