Chaudière Oertli OFC 4 (88885557)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

page 1

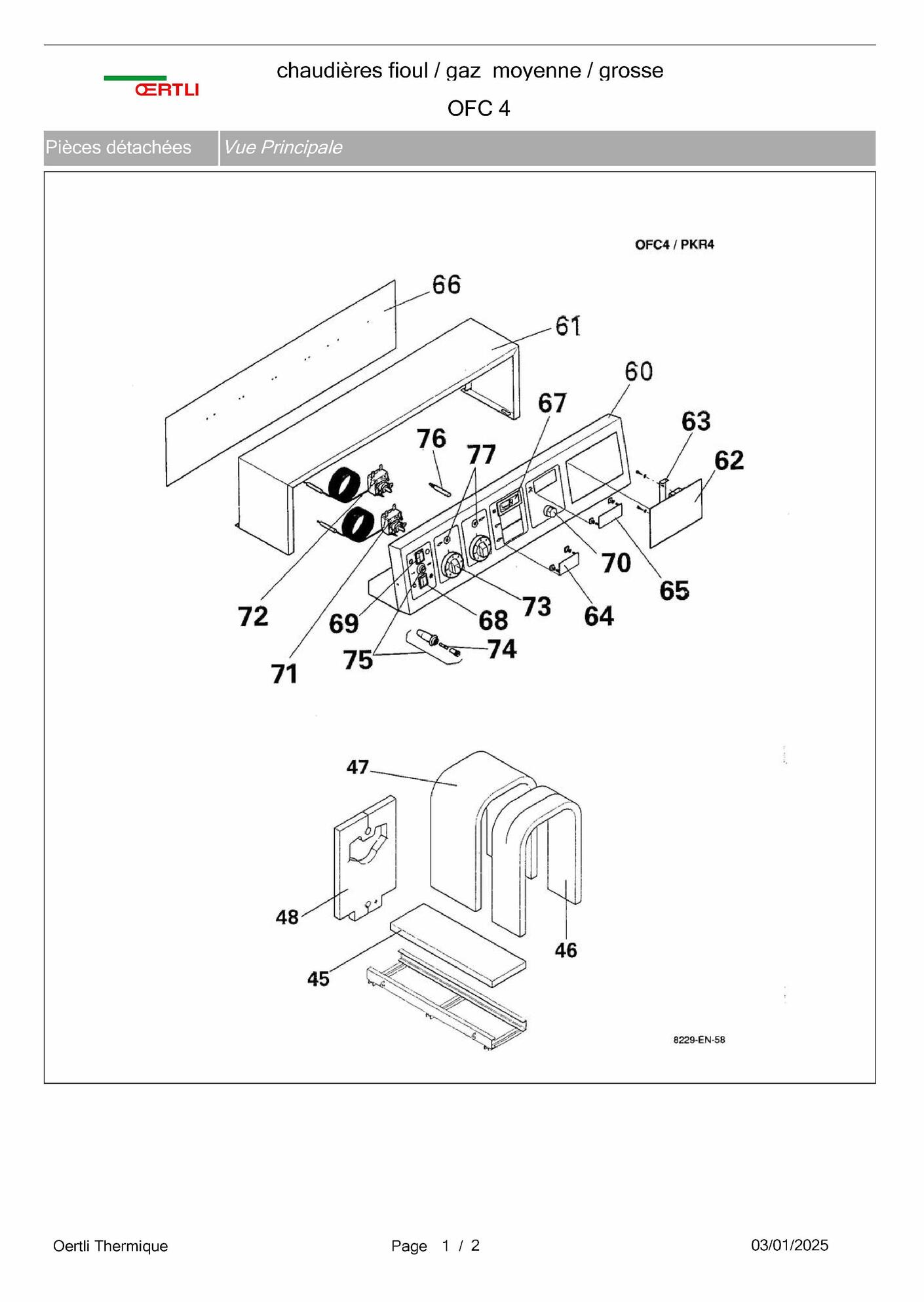

page 4

page 6

Position

Schéma

124656	Isol. bas corps 11-12 el	45
124657	Isol. bas corps 13-14 el	45
124654	Isol. bas corps 8 el	45
124655	Isol. bas corps 9-10 el	45
124658	Isol corps gt400 larg 520	46
124659	Isol corps gt400 larg.520	47
124660	Isol corps gt400 larg 600	47
124661	Isol corps gt400 larg 820	47
124662	Isol corps gt400 larg 920	47
124663	Isol arr corps sup gt400	48
124665	Facade tableau	60
124666	Capot	61
124667	Cache sv-matic gris ...	62
124668	Bride	63
124669	Cache	64
124670	Cache	65
124671	Plaque arr.tableau	66
120559	Therm.plat 218701	67
122306	Interrupteur inv bipol fa	68
120888	Interrupteur bipolaire lumineux vert	69
120556	Thermostat securite 100 famille	70
603044	T-stat reglage 30-90°c	71
121890	Thermostat reglage 30-90° c	72
121891	Bouton cplt pr therm.	73
124672	Fusible temporise 5a	74
120550	Porte fusible 3300	75
600446	Voyant cristal 2132670078	76
124673	Lentille rouge 5720020100	77
124664	Tableau de commande	0

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli OFC 4 (88885557)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Chassis ass. gt407-408	Oertli Réf fabricant: 124605	avec délai sur devis
	1 page 1	Chassis ass. gt409-410	Oertli Réf fabricant: 124606	avec délai sur devis
	1 page 1	Chassis ass. gt411-412	Oertli Réf fabricant: 124607	avec délai sur devis
	1 page 1	Chassis ass. gt413-414	Oertli Réf fabricant: 124608	avec délai sur devis
	2 page 1	Element arr.ofc4/pkr4	Oertli Réf fabricant: 602212
	3 page 1	Element inter normal ofc4	Oertli Réf fabricant: 602213
	4 page 1	Element int. special	Oertli Réf fabricant: 124609
	5 page 1	Element avant ofc4/pkr4	Oertli Réf fabricant: 602211
	6 page 1	Nipple	Oertli Réf fabricant: 601015
	7 page 1	Tige dassemblage lg425	Oertli Réf fabricant: 124610	avec délai sur devis
	7 page 1	Tige dassemblage lg620	Oertli Réf fabricant: 124611
	7 page 1	Tige dassemblage lg784	Oertli Réf fabricant: 124612
	8 page 1	Ress0rt tige dassemblage	Oertli Réf fabricant: 601021
	9 page 1	Equerre de fixation	Oertli Réf fabricant: 124613
	10 page 1	Joint d.10.5 silicone ( ...	Oertli Réf fabricant: 121870
	11 page 1	Bride de depart 11 a 14 el	Oertli Réf fabricant: 124615
	11 page 1	Bride de depart 7 a 10 el	Oertli Réf fabricant: 124614
	12 page 1	Bride de retour 11 a 14 el	Oertli Réf fabricant: 124616
	12 page 1	Collect.ret.+jt. 8a11 elts	Oertli Réf fabricant: 601040
	13 page 1	J0int 162 x 120 x 4	Oertli Réf fabricant: 601042
	14 page 1	Reduction 2"1/2 - 1/2"	Oertli Réf fabricant: 600690
	15 page 1	Bouchon 2" 1/2	Oertli Réf fabricant: 600689
	16 page 1	Doigt de gant 1/2 lg200	Oertli Réf fabricant: 601024
	17 page 1	Ressort de maintien	Oertli Réf fabricant: 120166
	18 page 1	Porte foyere cpl pleine	Oertli Réf fabricant: 124617
	18 page 1	Porte foyere d.175	Oertli Réf fabricant: 124618
	18 page 1	Porte foyere d.250	Oertli Réf fabricant: 124619
	19 page 1	Circuit electrique	Oertli Réf fabricant: 124620
	19 page 1	Plaque acier d.250	Oertli Réf fabricant: 124621
	19 page 1	Plaque foyere pleine ofc4	Oertli Réf fabricant: 122563
	20 page 1	Protection rehausse	Oertli Réf fabricant: 124622
	21 page 1	Protection porte foyere	Oertli Réf fabricant: 122471
	22 page 1	Isolation porte foyere	Oertli Réf fabricant: 122472
	23 page 1	Charniere rapportee	Oertli Réf fabricant: 124623
	24 page 1	Axe	Oertli Réf fabricant: 124624
	25 page 1	Charniere	Oertli Réf fabricant: 124625
	26 page 1	Rampe peinte	Oertli Réf fabricant: 124627
	27 page 1	Verre de voyant + joints	Oertli Réf fabricant: 121128
	28 page 1	Joint de voyant	Oertli Réf fabricant: 124628
	29 page 1	Porte de ramonage dr.	Oertli Réf fabricant: 124629
	30 page 1	Porte de ramonage gauche	Oertli Réf fabricant: 124630
	31 page 1	Isolation pour porte ram.	Oertli Réf fabricant: 124631
	32 page 1	Protection pour porte ram.	Oertli Réf fabricant: 124632
	33 page 1	Charniere	Oertli Réf fabricant: 124633
	34 page 1	Axe	Oertli Réf fabricant: 124634
	35 page 1	Boite a fumee	Oertli Réf fabricant: 124635
	36 page 1	Tampon de ramonage droit	Oertli Réf fabricant: 124636
	37 page 1	Tampon de ramonage gauche	Oertli Réf fabricant: 124637
	38 page 1	Buse de fumee 11 a 14el	Oertli Réf fabricant: 124639
	38 page 1	Buse de fumee 7 a 10el	Oertli Réf fabricant: 124638
	39 page 1	Controleur debit	Oertli Réf fabricant: 603269
	39 page 1	Detecteur de debit	Oertli Réf fabricant: 124644
	39 page 1	Detecteur debit penn 10el	Oertli Réf fabricant: 82294703	avec délai sur devis
	39 page 1	Detecteur debit penn 12el	Oertli Réf fabricant: 700392
	39 page 1	Det. debit penn regle Code article PEX: 129131	Oertli Réf fabricant: 82294706	± 3 jours ouvrés sur devis
	39 page 1	Detecteur debit penn 14el	Oertli Réf fabricant: 700431
	39 page 1	Detecteur debit penn 7el	Oertli Réf fabricant: 700380
	39 page 1	Detecteur debit penn 8el	Oertli Réf fabricant: 82294701	avec délai sur devis
	40 page 1	Turbulateur sup ...	Oertli Réf fabricant: 124649
	40 page 1	Turbulateur sup larg190	Oertli Réf fabricant: 124648
	41 page 1	Turbulateur sup ...	Oertli Réf fabricant: 124651
	41 page 1	Turbulateur sup larg.240	Oertli Réf fabricant: 124650
	42 page 1	Turbulateur inf ...	Oertli Réf fabricant: 124653
	42 page 1	Turbulateur ofc4/pkr4	Oertli Réf fabricant: 124652
	45 page 4	Isolation 11-12 el.	Oertli Réf fabricant: 124656
	45 page 4	Isolation 13-14 el.	Oertli Réf fabricant: 124657
	45 page 4	Isolation bas 7-8 el.	Oertli Réf fabricant: 124654
	45 page 4	Isolation bas 9-10 el	Oertli Réf fabricant: 124655
	46 page 4	Isolation corps larg520	Oertli Réf fabricant: 124658
	47 page 4	Isolation corps	Oertli Réf fabricant: 124659
	47 page 4	Isolation corps larg.600	Oertli Réf fabricant: 124660
	47 page 4	Isolation corps larg.820	Oertli Réf fabricant: 124661
	47 page 4	Isolation corps larg.920	Oertli Réf fabricant: 124662
	48 page 4	Joint dn80 Code article PEX: 380326	Oertli Réf fabricant: 124663	obsolète
	60 page 4	Facade tableau	Oertli Réf fabricant: 124665	avec délai sur devis
	61 page 4	Capot	Oertli Réf fabricant: 124666	avec délai sur devis
	62 page 4	Cache sv-matic gris ...	Oertli Réf fabricant: 124667	avec délai sur devis
	63 page 4	Bride	Oertli Réf fabricant: 124668	avec délai sur devis
	64 page 4	Cache	Oertli Réf fabricant: 124669	avec délai sur devis
	65 page 4	Cache	Oertli Réf fabricant: 124670	avec délai sur devis
	66 page 4	Plaque arr.tableau	Oertli Réf fabricant: 124671	avec délai sur devis
	67 page 4	Thermometre plat g.m.	Oertli Réf fabricant: 120559
	68 page 4	Interrupteur bipolaire	Oertli Réf fabricant: 122306
	69 page 4	Interrupteur bipol.vert m/a	Oertli Réf fabricant: 120888
	70 page 4	Thermostat de securite 100°	Oertli Réf fabricant: 120556
	71 page 4	Thermostat de reglable ...	Oertli Réf fabricant: 603044
	72 page 4	Thermostat de reglage 30-90°	Oertli Réf fabricant: 121890
	73 page 4	Bouton de reglage +ergot	Oertli Réf fabricant: 121891
	74 page 4	Fusible 5a	Oertli Réf fabricant: 124672
	75 page 4	Porte-fusible (2.8x0.5)	Oertli Réf fabricant: 120550
	76 page 4	Voyant 230v	Oertli Réf fabricant: 600446
	77 page 4	Lentille rouge	Oertli Réf fabricant: 124673
	100 page 6	Panneau avant	Oertli Réf fabricant: 124682	avec délai sur devis
	101 page 6	Panneau av. inf. droit	Oertli Réf fabricant: 124683
	102 page 6	Panneau av. inf. gauche	Oertli Réf fabricant: 124684
	103 page 6	Panneau av.sup.de bruleur	Oertli Réf fabricant: 124685	avec délai sur devis
	104 page 6	Cache chasse boue	Oertli Réf fabricant: 124686
	105 page 6	Support de jaquette	Oertli Réf fabricant: 124687
	106 page 6	Traverse av. inferieur	Oertli Réf fabricant: 124688
	107 page 6	Support de jaquette	Oertli Réf fabricant: 124689	avec délai sur devis
	108 page 6	Corniere ofc4	Oertli Réf fabricant: 603145	avec délai sur devis
	109 page 6	Support de jaquette inf.	Oertli Réf fabricant: 124690	avec délai sur devis
	110 page 6	Panneau lat.av	Oertli Réf fabricant: 124691	avec délai sur devis
	111 page 6	Panneau lat.avant gauche ...	Oertli Réf fabricant: 124692	avec délai sur devis
	112 page 6	Panneau lat. gauche	Oertli Réf fabricant: 124694	avec délai sur devis
	112 page 6	Panneau lat. gauche larg.930	Oertli Réf fabricant: 124695	avec délai sur devis
	113 page 6	Panneau lat. av. droit ...	Oertli Réf fabricant: 124696	avec délai sur devis
	114 page 6	Panneau lat droit larg.930	Oertli Réf fabricant: 124699	avec délai sur devis
	114 page 6	Panneau lat. droit	Oertli Réf fabricant: 124697	avec délai sur devis
	114 page 6	Panneau lat. droit larg.770	Oertli Réf fabricant: 124698	avec délai sur devis
	115 page 6	Panneau arriere superieur	Oertli Réf fabricant: 124700
	116 page 6	Pan. arr. sup. droit	Oertli Réf fabricant: 124701
	117 page 6	Panneau arr.inf.	Oertli Réf fabricant: 124702
	118 page 6	Traverse	Oertli Réf fabricant: 124703	avec délai sur devis
	119 page 6	Chapiteau av. cpl ofc4	Oertli Réf fabricant: 124704	avec délai sur devis
	121 page 6	Chapiteau int. cpl	Oertli Réf fabricant: 124706
	122 page 6	Chapiteau arr. 10 et 13el	Oertli Réf fabricant: 124708
	122 page 6	Chapiteau arr. 11 et 14el	Oertli Réf fabricant: 124709
	122 page 6	Chapiteau arr. 9 et 12el	Oertli Réf fabricant: 124707
	123 page 6	Chemin de cable 14 el.	Oertli Réf fabricant: 124717	avec délai sur devis
	123 page 6	Chemin de cable g. 10 el.	Oertli Réf fabricant: 124713	avec délai sur devis
	123 page 6	Chemin de cable g. 11 el	Oertli Réf fabricant: 124714	avec délai sur devis
	123 page 6	Chemin de cable g. 12 el	Oertli Réf fabricant: 124715
	123 page 6	Chemin de cable g. 13 el	Oertli Réf fabricant: 124716
	123 page 6	Chemin de cable g. 8el	Oertli Réf fabricant: 124711	avec délai sur devis
	123 page 6	Chemin de cable g. 9el	Oertli Réf fabricant: 124712	avec délai sur devis
	123 page 6	Chemin de cable g.cpl 7el Code article PEX: 123504	Oertli Réf fabricant: 82298818	obsolète
	124 page 6	Chemin de cable d.7el Code article PEX: 123512	Oertli Réf fabricant: 82298826	obsolète
	124 page 6	Chemin de cable droit 10 e	Oertli Réf fabricant: 124721	avec délai sur devis
	124 page 6	Chemin de cable droit 11 el	Oertli Réf fabricant: 124722	avec délai sur devis
	124 page 6	Chemin de cable droit 12 el	Oertli Réf fabricant: 124723	avec délai sur devis
	124 page 6	Chemin de cable droit 13el	Oertli Réf fabricant: 124724
	124 page 6	Chemin de cable droit 14 el	Oertli Réf fabricant: 124725	avec délai sur devis
	124 page 6	Chemin de cable droit 8el	Oertli Réf fabricant: 124719	avec délai sur devis
	124 page 6	Chemin de cable droit 9 el	Oertli Réf fabricant: 124720	avec délai sur devis
		Tableau de commande	Oertli Réf fabricant: 124664	avec délai sur devis
	_ page 6	Br0sse metallique 60 x 95	Oertli Réf fabricant: 124729
	_ page 1	Enduit montage nipple 300gr	Oertli Réf fabricant: 122666
	_ page 1	Ens. charnieres	Oertli Réf fabricant: 124626
	_ page 6	Jaquette complete 7el	Oertli Réf fabricant: 83398815	avec délai sur devis
	_ page 6	Jaquette cpl	Oertli Réf fabricant: 124675	avec délai sur devis
	_ page 6	Jaquette cpl 10el	Oertli Réf fabricant: 124677	avec délai sur devis
	_ page 6	Jaquette cpl 11el	Oertli Réf fabricant: 124678	avec délai sur devis
	_ page 6	Jaquette cpl 12el	Oertli Réf fabricant: 124679	avec délai sur devis
	_ page 6	Jaquette cpl 13el	Oertli Réf fabricant: 124680	avec délai sur devis
	_ page 6	Jaquette cpl 14el	Oertli Réf fabricant: 124681	avec délai sur devis
	_ page 6	Jaquette cpl 9el	Oertli Réf fabricant: 124676	avec délai sur devis
	_ page 6	Rallonge tige de brosse	Oertli Réf fabricant: 124731
	_ page 6	Sachet visserie jaquette ...	Oertli Réf fabricant: 124728
	_ page 6	Sachet visserie jaquette ...	Oertli Réf fabricant: 124727
	_ page 6	Sachet visserie jaquette ...	Oertli Réf fabricant: 124726
	_ page 6	Tige de brosse lg.1300	Oertli Réf fabricant: 124730

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli OFC 4 (88885557) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
