| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|

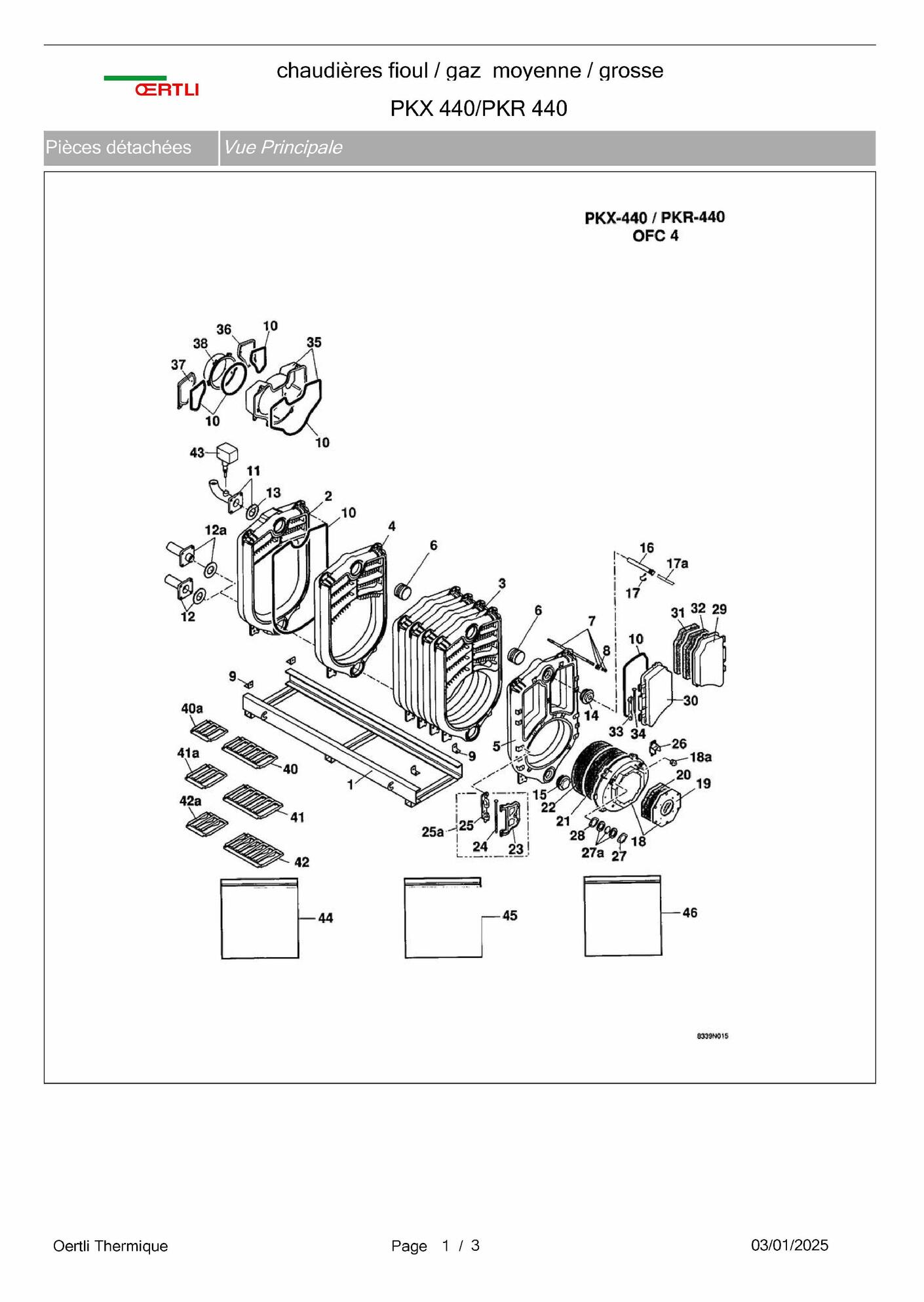

| 1 page 1 | Chassis ass. gt407-408 | Oertli Réf fabricant: 124605 | avec délai sur devis | |
|
| 1 page 1 | Chassis ass. gt409-410 | Oertli Réf fabricant: 124606 | avec délai sur devis | |
|
| 1 page 1 | Chassis ass. gt411-412 | Oertli Réf fabricant: 124607 | avec délai sur devis | |
|
| 1 page 1 | Chassis ass. gt413-414 | Oertli Réf fabricant: 124608 | avec délai sur devis | |
|

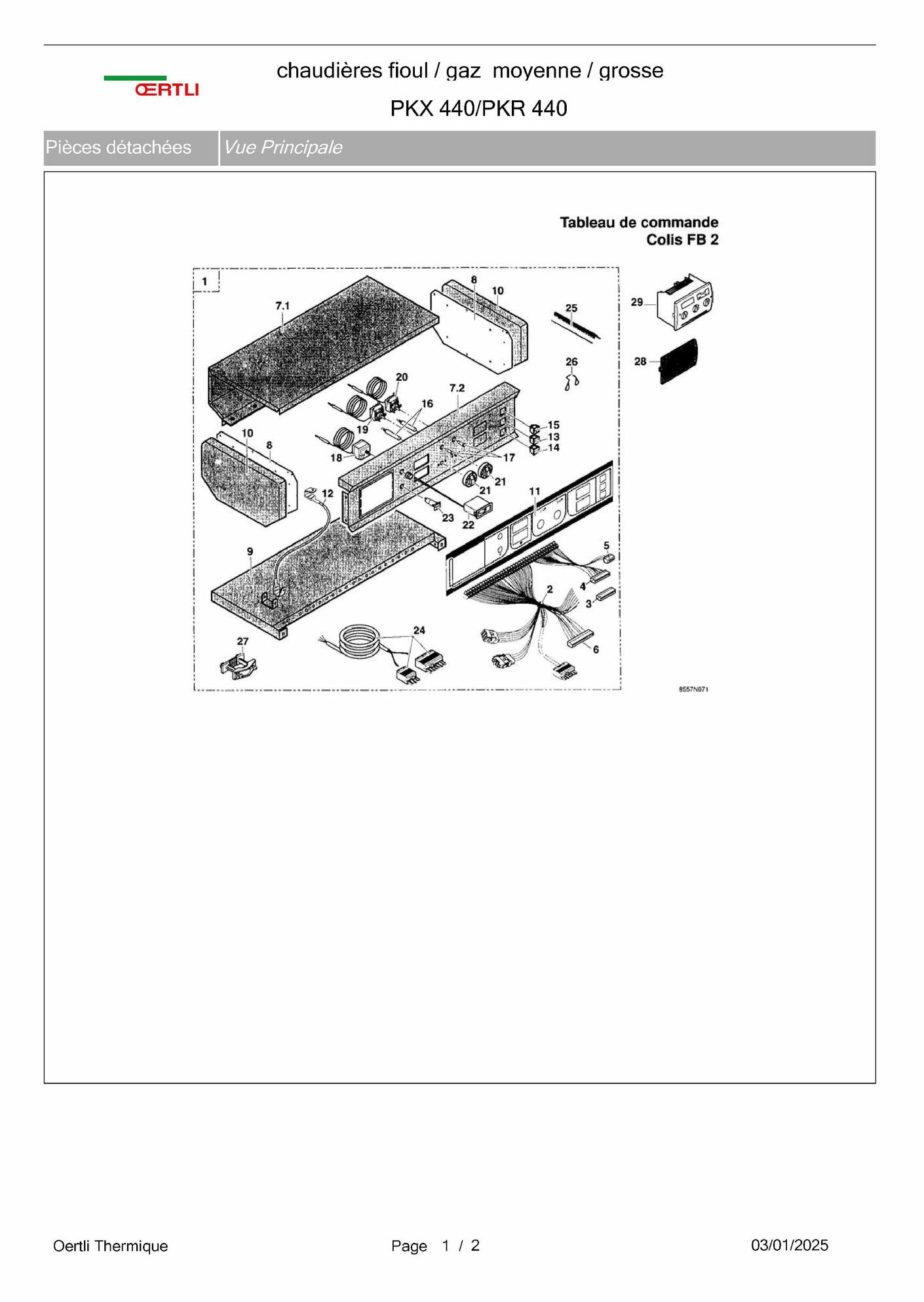

| 1 page 9 | Tableau commande equipe | Oertli Réf fabricant: 180189 | avec délai sur devis | |
|

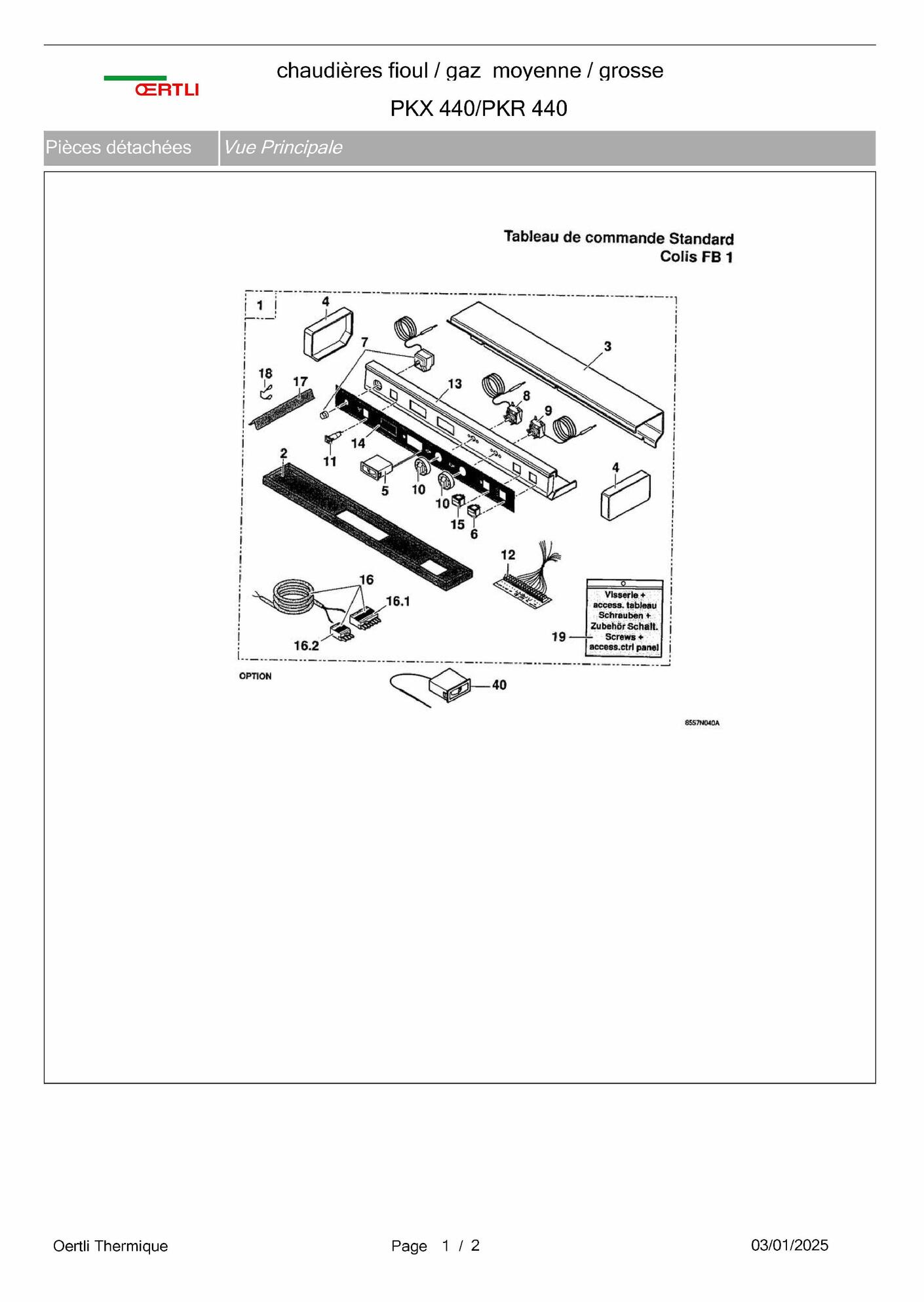

| 1 page 11 | Tableau de cde standard | Oertli Réf fabricant: 126594 | avec délai sur devis | |
|
| 2 page 1 | Element arr.ofc4/pkr4 | Oertli Réf fabricant: 602212 | | |
|
| 2 page 9 | Faisceau electrique | Oertli Réf fabricant: 180190 | | |
|
| 2 page 11 | Socle tableau std traite | Oertli Réf fabricant: 125286 | | |
|
| 3 page 9 | Connecteur x3 - 9 pts - 1 ... | Oertli Réf fabricant: 125411 | | |
|
| 3 page 11 | Couvercle tableau | Oertli Réf fabricant: 126595 | | |
|
| 3 page 1 | Element inter normal ofc4 | Oertli Réf fabricant: 602213 | | |
|
| 4 page 9 | Connecteur x4 pour cablage | Oertli Réf fabricant: 125412 | | |
|
| 4 page 1 | Element int. special | Oertli Réf fabricant: 124609 | | |
|
| 4 page 11 | Joue laterale tabl.std | Oertli Réf fabricant: 125289 | avec délai sur devis | |
|
| 5 page 9 | Connecteur x2 - 4 pts - 22 ... | Oertli Réf fabricant: 125410 | | |
|
| 5 page 1 | Element avant ofc4/pkr4 | Oertli Réf fabricant: 602211 | | |
|
| 5 page 11 | Thermometre plat g.m. | Oertli Réf fabricant: 121892 | | |
|
| 6 page 9 | Connecteur x1 pour cablage | Oertli Réf fabricant: 125409 | | |
|
| 6 page 11 | Interrupteur bipol.vert m/a | Oertli Réf fabricant: 120888 | | |
|
| 6 page 1 | Nipple | Oertli Réf fabricant: 601015 | | |
|
| 7 page 11 | Thermostat de securite 110° | Oertli Réf fabricant: 600541 | | |
|
| 7 page 1 | Tige dassemblage lg425 | Oertli Réf fabricant: 124610 | avec délai sur devis | |
|
| 7 page 1 | Tige dassemblage lg620 | Oertli Réf fabricant: 124611 | | |
|
| 7 page 1 | Tige dassemblage lg784 | Oertli Réf fabricant: 124612 | | |
|
| 7.1 page 9 | Fond de tableau | Oertli Réf fabricant: 180191 | avec délai sur devis | |
|
| 7.2 page 9 | Facade tableau | Oertli Réf fabricant: 180192 | avec délai sur devis | |
|
| 8 page 9 | Plaque cote tab.peinte | Oertli Réf fabricant: 125336 | avec délai sur devis | |
|
| 8 page 1 | Ress0rt tige dassemblage | Oertli Réf fabricant: 601021 | | |
|
| 8 page 11 | Thermostat de reglage 30-90° | Oertli Réf fabricant: 603041 | | |
|
| 9 page 1 | Equerre de fixation | Oertli Réf fabricant: 124613 | | |
|
| 9 page 9 | Socle tableau peint | Oertli Réf fabricant: 180193 | avec délai sur devis | |
|
| 9 page 11 | Thermostat de reglable ... | Oertli Réf fabricant: 603044 | | |
|
| 10 page 11 | Bouton de reglage + ergot | Oertli Réf fabricant: 122772 | | |
|
| 10 page 1 | Joint d.10.5 silicone ( ... | Oertli Réf fabricant: 121870 | | |
|
| 10 page 9 | Joue laterale rouge | Oertli Réf fabricant: 125337 | avec délai sur devis | |
|
| 11 page 1 | Bride de depart 7 a 10 el | Oertli Réf fabricant: 124614 | | |
|
| 11 page 11 | Disjoncteur 6a ts710/6a | Oertli Réf fabricant: 126598 | | |
|
| 11 page 9 | Peau oertli | Oertli Réf fabricant: 180194 | avec délai sur devis | |
|
| 12 page 1 | Collect.ret.+jt. 8a11 elts | Oertli Réf fabricant: 601040 | | |
|
| 12 page 11 | Faisceau electrique 255 | Oertli Réf fabricant: 180334 | avec délai sur devis | |
|
| 12 page 9 | Fil de liaison | Oertli Réf fabricant: 180195 | avec délai sur devis | |
|
| 12 page 11 | Habillage complet 7el | Oertli Réf fabricant: 126599 | | |
|
| 12a page 1 | Bride de retour 11 a 14 el | Oertli Réf fabricant: 124616 | | |
|
| 13 page 11 | Faisceau electrique 255 | Oertli Réf fabricant: 180334 | avec délai sur devis | |
|
| 13 page 9 | Interrupteur test stb | Oertli Réf fabricant: 120548 | | |
|
| 13 page 1 | J0int 162 x 120 x 4 | Oertli Réf fabricant: 601042 | | |
|
| 14 page 9 | Interrupteur bipol.vert m/a | Oertli Réf fabricant: 120888 | | |
|
| 14 page 11 | Peau tableau standard | Oertli Réf fabricant: 126597 | avec délai sur devis | |
|
| 14 page 1 | Reduction 2"1/2 - 1/2" | Oertli Réf fabricant: 600690 | | |
|
| 15 page 1 | Bouchon 2" 1/2 | Oertli Réf fabricant: 600689 | | |
|
| 15 page 9 | Interrupteur inverseur | Oertli Réf fabricant: 121886 | | |
|
| 15 page 11 | Interrupteur momentane ... | Oertli Réf fabricant: 130075 | | |
|
| 16 page 11 | Cable bruleur tap | Oertli Réf fabricant: 180196 | | |
|
| 16 page 11 | Circuit bruleur | Oertli Réf fabricant: 126600 | | |
|
| 16 page 1 | Doigt de gant 1/2 lg200 | Oertli Réf fabricant: 601024 | | |
|
| 16 page 9 | Voyant 230v | Oertli Réf fabricant: 600446 | | |
|
| 16.1 page 11 | Connecteur male 7 plots | Oertli Réf fabricant: 100180 | | |
|
| 16.2 page 11 | Connecteur male 4pl.wieland | Oertli Réf fabricant: 100182 | avec délai sur devis | |
|
| 17 page 9 | Lentille rouge | Oertli Réf fabricant: 124673 | | |
|
| 17 page 1 | Ressort de maintien | Oertli Réf fabricant: 120166 | | |
|
| 17 page 11 | Separateur doigt de gant ... | Oertli Réf fabricant: 121873 | | |
|
| 18 page 1 | Porte foyer gt400 | Oertli Réf fabricant: 124810 | | |
|
| 18 page 1 | Porte foyere cpl pleine | Oertli Réf fabricant: 124617 | | |
|
| 18 page 1 | Porte foyere d.135 cpl | Oertli Réf fabricant: 124805 | | |
|
| 18 page 1 | Porte foyere d.175 | Oertli Réf fabricant: 124618 | | |
|
| 18 page 1 | Porte foyere d.190 cpl | Oertli Réf fabricant: 124806 | | |
|
| 18 page 1 | Porte foyere d.240 cpl | Oertli Réf fabricant: 124807 | | |
|
| 18 page 1 | Porte foyere d.250 | Oertli Réf fabricant: 124619 | | |
|
| 18 page 1 | Porte foyere d.290 cpl | Oertli Réf fabricant: 124808 | | |
|
| 18 page 1 | Porte foyere diam.sur dde | Oertli Réf fabricant: 124809 | | |
|
| 18 page 11 | Ressort de maintien | Oertli Réf fabricant: 120166 | | |
|
| 18 page 9 | Thermostat de securite 110° | Oertli Réf fabricant: 600541 | | |
|
| 18a page 1 | Bouchon nr290 1/4" | Oertli Réf fabricant: 124811 | | |
|
| 19 page 1 | Circuit electrique | Oertli Réf fabricant: 124620 | | |
|
| 19 page 1 | Plaque acier d.250 | Oertli Réf fabricant: 124621 | | |
|
| 19 page 1 | Plaque acier perc.sur dde | Oertli Réf fabricant: 124816 | | |
|
| 19 page 1 | Plaque acier percee d.135 | Oertli Réf fabricant: 124812 | | |
|
| 19 page 1 | Plaque acier percee d.190 | Oertli Réf fabricant: 124813 | | |
|
| 19 page 1 | Plaque acier percee d.240 | Oertli Réf fabricant: 124814 | | |
|
| 19 page 1 | Plaque acier percee d.290 | Oertli Réf fabricant: 124815 | | |
|
| 19 page 1 | Plaque foyere pleine ofc4 | Oertli Réf fabricant: 122563 | | |
|
| 19 page 9 | Thermostat de reglable ... | Oertli Réf fabricant: 603044 | | |
|
| 19 page 11 | Visserie tableau a poser | Oertli Réf fabricant: 126586 | avec délai sur devis | |
|
| 20 page 1 | Protection rehausse | Oertli Réf fabricant: 124622 | | |
|
| 20 page 9 | Thermostat de reglage 30-90° | Oertli Réf fabricant: 603041 | | |
|
| 21 page 9 | Bouton de reglage + ergot | Oertli Réf fabricant: 122772 | | |
|
| 21 page 1 | Protection porte foyere | Oertli Réf fabricant: 122471 | | |
|
| 22 page 1 | Isolation porte foyere | Oertli Réf fabricant: 122472 | | |
|
| 22 page 9 | Thermometre plat g.m. | Oertli Réf fabricant: 121892 | | |
|
| 23 page 1 | Charniere rapportee | Oertli Réf fabricant: 124623 | | |
|
| 23 page 9 | Disjoncteur 6a ts710/6a | Oertli Réf fabricant: 126598 | | |
|
| 24 page 1 | Axe | Oertli Réf fabricant: 124624 | | |
|
| 24 page 9 | Cable bruleur tap | Oertli Réf fabricant: 180196 | | |
|
| 25 page 1 | Charniere | Oertli Réf fabricant: 124625 | | |
|
| 25 page 9 | Separateur doigt de gant ... | Oertli Réf fabricant: 121873 | | |
|
| 25a page 1 | Ens. charnieres | Oertli Réf fabricant: 124626 | | |
|
| 26 page 1 | Rampe peinte | Oertli Réf fabricant: 124627 | | |
|
| 26 page 9 | Ressort de maintien | Oertli Réf fabricant: 120166 | | |
|
| 27 page 1 | Bride du regard | Oertli Réf fabricant: 700397 | | |
|
| 27 page 9 | Serre-cable | Oertli Réf fabricant: 123220 | | |
|
| 27a page 1 | Verre de voyant + joints | Oertli Réf fabricant: 121128 | | |
|
| 28 page 1 | Joint de voyant | Oertli Réf fabricant: 124628 | | |
|
| 28 page 9 | Module rea 030b | Oertli Réf fabricant: 126493 | | |
|
| 29 page 9 | Bloc actif rea 230/b1 | Oertli Réf fabricant: 125520 | avec délai sur devis | |
|
| 29 page 9 | Bloc actif rea231/b1 | Oertli Réf fabricant: 125521 | avec délai sur devis | |
|
| 29 page 9 | Bloc actif rea232/b1 | Oertli Réf fabricant: 125522 | | |
|
| 29 page 1 | Porte de ramonage dr. | Oertli Réf fabricant: 124629 | | |
|
| 29 page 9 | Regulateur | Oertli Réf fabricant: 126646 | | |
|
| 30 page 1 | Porte de ramonage gauche | Oertli Réf fabricant: 124630 | | |
|
| 31 page 1 | Isolation pour porte ram. | Oertli Réf fabricant: 124631 | | |
|
| 32 page 1 | Protection pour porte ram. | Oertli Réf fabricant: 124632 | | |
|
| 33 page 1 | Charniere | Oertli Réf fabricant: 124633 | | |
|
| 34 page 1 | Axe | Oertli Réf fabricant: 124634 | | |
|
| 35 page 1 | Boite a fumee | Oertli Réf fabricant: 124635 | | |
|
| 36 page 1 | Tampon de ramonage droit | Oertli Réf fabricant: 124636 | | |
|
| 37 page 1 | Tampon de ramonage gauche | Oertli Réf fabricant: 124637 | | |
|
| 38 page 1 | Buse de fumee 11 a 14el | Oertli Réf fabricant: 124639 | | |
|
| 38 page 1 | Buse de fumee 7 a 10el | Oertli Réf fabricant: 124638 | | |
|
| 40 page 11 | Therm. fumees cv30 | Oertli Réf fabricant: 602285 | avec délai sur devis | |
|
| 40 page 1 | Turbulateur sup larg190 | Oertli Réf fabricant: 124648 | | |
|
| 40a page 1 | Turbulateur sup ... | Oertli Réf fabricant: 124649 | | |
|
| 41 page 1 | Turbulateur sup larg.240 | Oertli Réf fabricant: 124650 | | |
|
| 41a page 1 | Turbulateur sup ... | Oertli Réf fabricant: 124651 | | |
|
| 42 page 1 | Turbulateur ofc4/pkr4 | Oertli Réf fabricant: 124652 | | |
|
| 42a page 1 | Turbulateur inf ... | Oertli Réf fabricant: 124653 | | |
|
| 43 page 1 | Detecteur de debit | Oertli Réf fabricant: 124647 | | |
|
| 43 page 1 | Detecteur de debit | Oertli Réf fabricant: 124646 | | |
|
| 43 page 1 | Detecteur de debit | Oertli Réf fabricant: 124645 | | |
|
| 43 page 1 | Detecteur de debit | Oertli Réf fabricant: 124644 | | |
|
| 43 page 1 | Detecteur de debit | Oertli Réf fabricant: 124643 | | |
|
| 43 page 1 | Detecteur de debit | Oertli Réf fabricant: 124642 | | |
|
| 43 page 1 | Detecteur de debit | Oertli Réf fabricant: 124641 | | |
|
| 44 page 1 | Sachet visserie acc. | Oertli Réf fabricant: 126498 | | |
|
| 45 page 1 | Sachet vis. acc. variab. | Oertli Réf fabricant: 126499 | | |
|
| 46 page 1 | Visserie corps gt400 | Oertli Réf fabricant: 126500 | | |
|

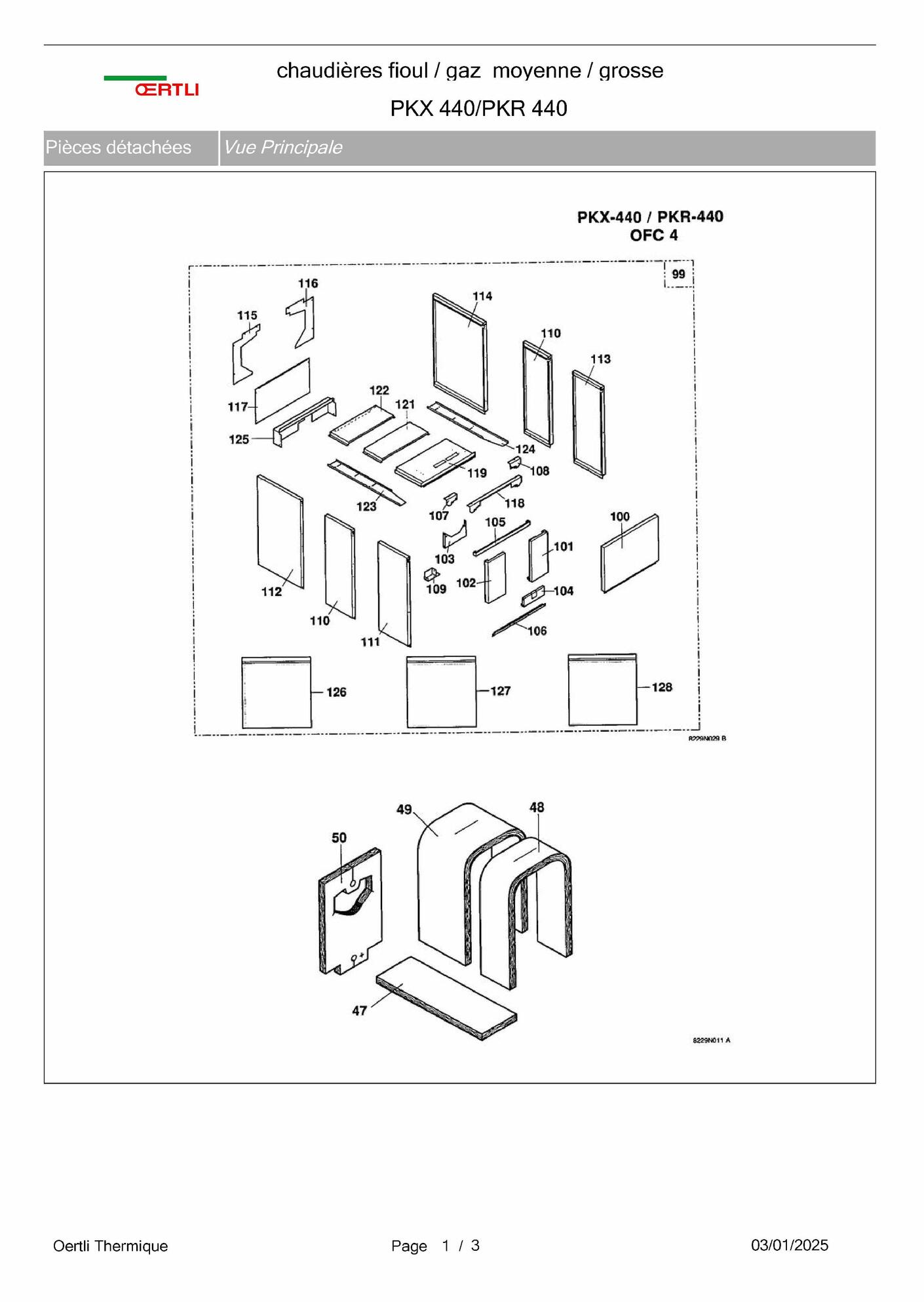

| 47 page 4 | Isolation 11-12 el. | Oertli Réf fabricant: 124656 | | |
|
| 47 page 4 | Isolation 13-14 el. | Oertli Réf fabricant: 124657 | | |
|
| 47 page 4 | Isolation bas 7-8 el. | Oertli Réf fabricant: 124654 | | |
|
| 47 page 4 | Isolation bas 9-10 el | Oertli Réf fabricant: 124655 | | |
|
| 48 page 4 | Isolation corps larg520 | Oertli Réf fabricant: 124658 | | |
|
| 49 page 4 | Isolation corps | Oertli Réf fabricant: 124659 | | |
|
| 49 page 4 | Isolation corps larg.600 | Oertli Réf fabricant: 124660 | | |
|
| 49 page 4 | Isolation corps larg.820 | Oertli Réf fabricant: 124661 | | |
|
| 49 page 4 | Isolation corps larg.920 | Oertli Réf fabricant: 124662 | | |
|
| 50 page 4 | Joint dn80 | Oertli | obsolète | |
|

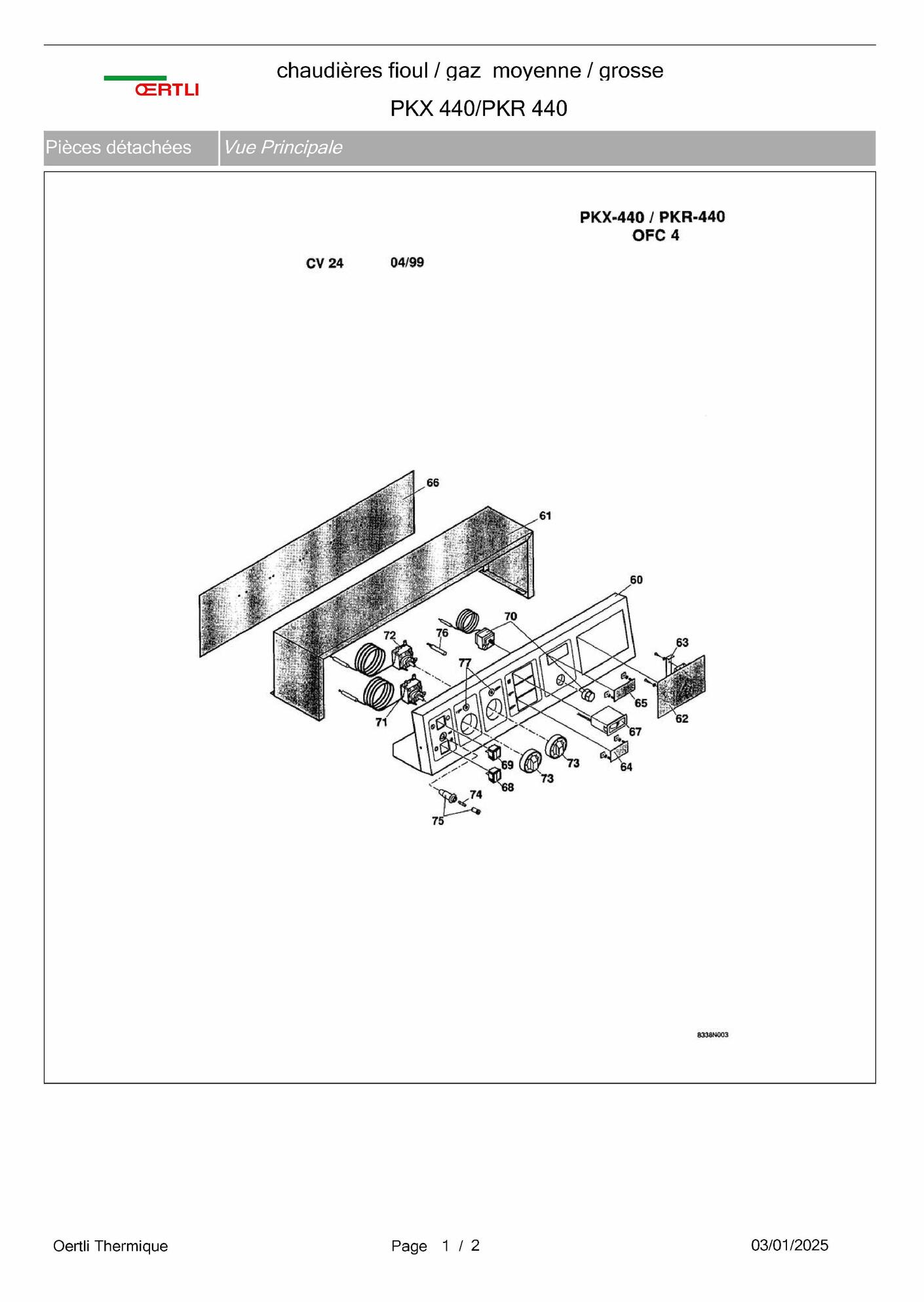

| 60 page 7 | Facade tableau | Oertli Réf fabricant: 124665 | avec délai sur devis | |
|
| 61 page 7 | Capot | Oertli Réf fabricant: 124666 | avec délai sur devis | |
|
| 62 page 7 | Cache sv-matic gris ... | Oertli Réf fabricant: 124667 | avec délai sur devis | |
|
| 63 page 7 | Bride | Oertli Réf fabricant: 124668 | avec délai sur devis | |
|
| 64 page 7 | Cache | Oertli Réf fabricant: 124669 | avec délai sur devis | |
|
| 65 page 7 | Cache | Oertli Réf fabricant: 124670 | avec délai sur devis | |
|
| 66 page 7 | Plaque arr.tableau | Oertli Réf fabricant: 124671 | avec délai sur devis | |
|
| 67 page 7 | Thermometre plat g.m. | Oertli Réf fabricant: 120559 | | |
|
| 68 page 7 | Interrupteur bipolaire | Oertli Réf fabricant: 122306 | | |
|
| 69 page 7 | Interrupteur bipol.vert m/a | Oertli Réf fabricant: 120888 | | |
|
| 70 page 7 | Thermostat de securite 110° | Oertli Réf fabricant: 600541 | | |
|
| 71 page 7 | Thermostat de reglable ... | Oertli Réf fabricant: 603044 | | |
|
| 72 page 7 | Thermostat de reglage 30-90° | Oertli Réf fabricant: 121890 | | |
|
| 73 page 7 | Bouton de reglage +ergot | Oertli Réf fabricant: 121891 | | |
|
| 74 page 7 | Fusible | Oertli Réf fabricant: 123888 | | |
|
| 74 page 7 | Fusible 5a | Oertli Réf fabricant: 124672 | | |
|
| 75 page 7 | Porte-fusible (2.8x0.5) | Oertli Réf fabricant: 120550 | | |
|
| 76 page 7 | Voyant 230v | Oertli Réf fabricant: 600446 | | |
|
| 77 page 7 | Lentille rouge | Oertli Réf fabricant: 124673 | | |
|
| 99 page 4 | Jaquette cpl | Oertli Réf fabricant: 124675 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 10 el. | Oertli Réf fabricant: 180184 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 10el | Oertli Réf fabricant: 124677 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 11 el. | Oertli Réf fabricant: 180185 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 11el | Oertli Réf fabricant: 124678 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 12 el. | Oertli Réf fabricant: 180186 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 12el | Oertli Réf fabricant: 124679 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 13 el. | Oertli Réf fabricant: 180187 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 13el | Oertli Réf fabricant: 124680 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 14 el. | Oertli Réf fabricant: 180188 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 14el | Oertli Réf fabricant: 124681 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 8 el. | Oertli Réf fabricant: 180182 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 9 el. | Oertli Réf fabricant: 180183 | avec délai sur devis | |
|
| 99 page 4 | Jaquette cpl 9el | Oertli Réf fabricant: 124676 | avec délai sur devis | |
|
| 100 page 4 | Panneau avant | Oertli Réf fabricant: 124682 | avec délai sur devis | |
|
| 101 page 4 | Panneau av. inf. droit | Oertli Réf fabricant: 124683 | | |
|
| 102 page 4 | Panneau av. inf. gauche | Oertli Réf fabricant: 124684 | | |
|
| 103 page 4 | Panneau av.sup.de bruleur | Oertli Réf fabricant: 124685 | avec délai sur devis | |
|
| 104 page 4 | Cache chasse boue | Oertli Réf fabricant: 124686 | | |
|
| 105 page 4 | Support de jaquette | Oertli Réf fabricant: 124687 | | |
|
| 106 page 4 | Traverse av. inferieur | Oertli Réf fabricant: 124688 | | |
|
| 107 page 4 | Support de jaquette | Oertli Réf fabricant: 124689 | avec délai sur devis | |
|
| 108 page 4 | Corniere ofc4 | Oertli Réf fabricant: 603145 | avec délai sur devis | |
|
| 109 page 4 | Support de jaquette inf. | Oertli Réf fabricant: 124690 | avec délai sur devis | |
|
| 110 page 4 | Panneau lat.av | Oertli Réf fabricant: 124691 | avec délai sur devis | |
|
| 111 page 4 | Panneau lat.avant gauche ... | Oertli Réf fabricant: 124692 | avec délai sur devis | |
|
| 112 page 4 | Panneau lat. gauche larg.770 | Oertli Réf fabricant: 124693 | avec délai sur devis | |
|
| 112 page 4 | Panneau lat. gauche larg.930 | Oertli Réf fabricant: 124695 | avec délai sur devis | |
|
| 113 page 4 | Panneau lat. av. droit ... | Oertli Réf fabricant: 124696 | avec délai sur devis | |
|
| 114 page 4 | Panneau lat droit larg.930 | Oertli Réf fabricant: 124699 | avec délai sur devis | |
|
| 114 page 4 | Panneau lat. droit larg.770 | Oertli Réf fabricant: 124698 | avec délai sur devis | |
|
| 115 page 4 | Panneau arriere superieur | Oertli Réf fabricant: 124700 | | |
|
| 116 page 4 | Pan. arr. sup. droit | Oertli Réf fabricant: 124701 | | |
|
| 117 page 4 | Panneau arr.inf. | Oertli Réf fabricant: 124702 | | |
|
| 118 page 4 | Traverse | Oertli Réf fabricant: 124703 | avec délai sur devis | |
|
| 119 page 4 | Chapiteau av. cpl ofc4 | Oertli Réf fabricant: 124704 | avec délai sur devis | |
|
| 119 page 4 | Chapiteau avant complet | Oertli Réf fabricant: 700528 | | |
|
| 119 page 4 | Panneau lat droit larg.930 | Oertli Réf fabricant: 124699 | avec délai sur devis | |
|
| 121 page 4 | Chapiteau int. cpl | Oertli Réf fabricant: 124706 | | |
|
| 122 page 4 | Chapiteau arr. 10 et 13el | Oertli Réf fabricant: 124708 | | |
|
| 122 page 4 | Chapiteau arr. 11 et 14el | Oertli Réf fabricant: 124709 | | |
|
| 122 page 4 | Chapiteau arr. 9 et 12el | Oertli Réf fabricant: 124707 | | |
|
| 123 page 4 | Chemin de cable 14 el. | Oertli Réf fabricant: 124717 | avec délai sur devis | |
|
| 123 page 4 | Chemin de cable g. 10 el. | Oertli Réf fabricant: 124713 | avec délai sur devis | |
|
| 123 page 4 | Chemin de cable g. 11 el | Oertli Réf fabricant: 124714 | avec délai sur devis | |
|
| 123 page 4 | Chemin de cable g. 12 el | Oertli Réf fabricant: 124715 | | |
|
| 123 page 4 | Chemin de cable g. 13 el | Oertli Réf fabricant: 124716 | | |
|
| 123 page 4 | Chemin de cable g. 8el | Oertli Réf fabricant: 124711 | avec délai sur devis | |
|
| 123 page 4 | Chemin de cable g. 9el | Oertli Réf fabricant: 124712 | avec délai sur devis | |
|
| 124 page 4 | Chemin de cable droit 10 e | Oertli Réf fabricant: 124721 | avec délai sur devis | |
|
| 124 page 4 | Chemin de cable droit 11 el | Oertli Réf fabricant: 124722 | avec délai sur devis | |
|
| 124 page 4 | Chemin de cable droit 12 el | Oertli Réf fabricant: 124723 | avec délai sur devis | |
|
| 124 page 4 | Chemin de cable droit 13el | Oertli Réf fabricant: 124724 | | |
|
| 124 page 4 | Chemin de cable droit 14 el | Oertli Réf fabricant: 124725 | avec délai sur devis | |
|
| 124 page 4 | Chemin de cable droit 8el | Oertli Réf fabricant: 124719 | avec délai sur devis | |
|
| 124 page 4 | Chemin de cable droit 9 el | Oertli Réf fabricant: 124720 | avec délai sur devis | |
|
| 125 page 4 | Panneau arr. inf | Oertli Réf fabricant: 125387 | | |
|
| 126 page 4 | Sachet visserie jaquette ... | Oertli Réf fabricant: 124726 | | |
|
| 127 page 4 | Sachet visserie jaquette ... | Oertli Réf fabricant: 124727 | | |
|
| 128 page 4 | Sachet visserie jaquette ... | Oertli Réf fabricant: 124728 | | |
