Pompe à chaleur Oertli AWHP 11 et 16 TR-2



OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

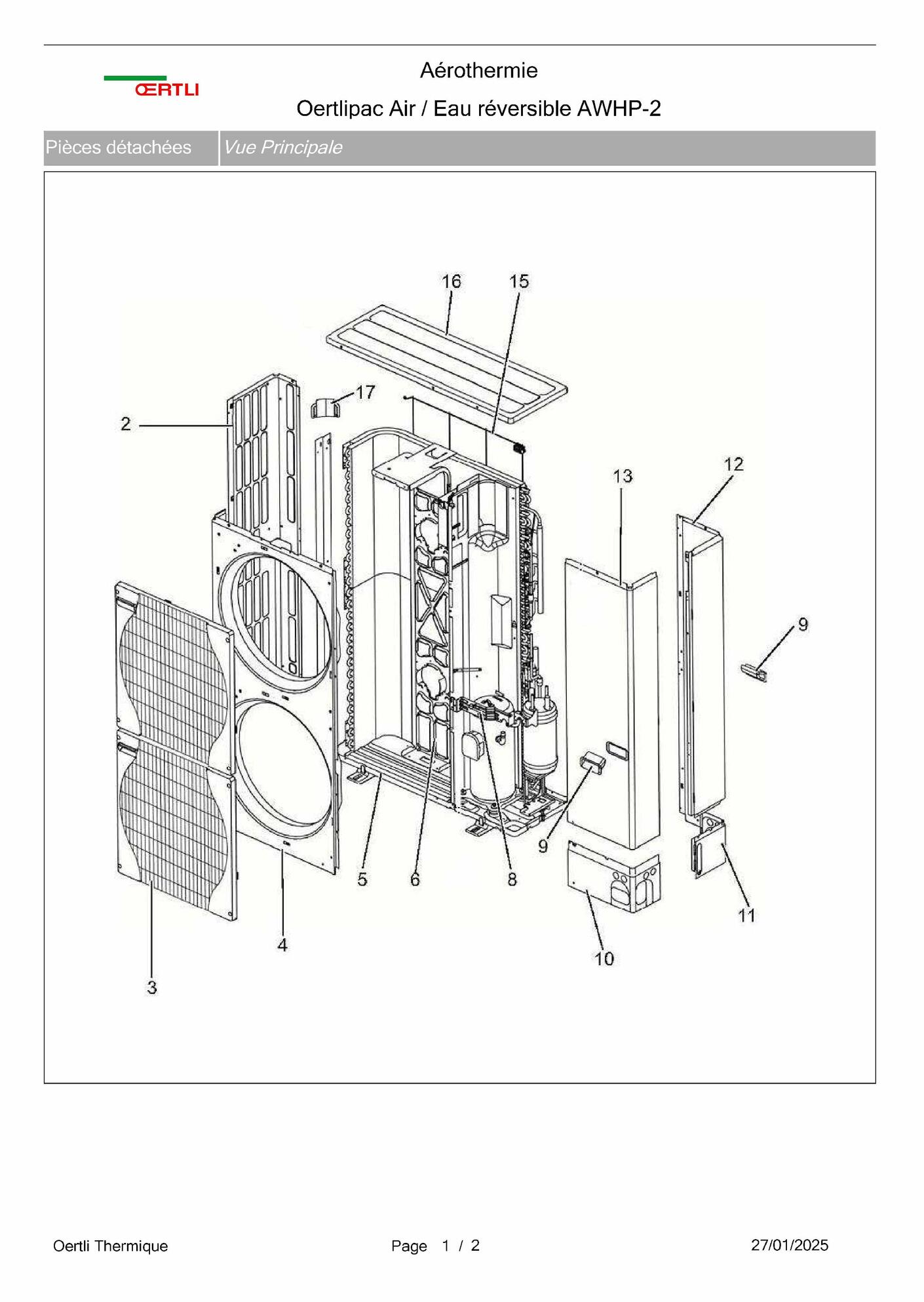

page 1

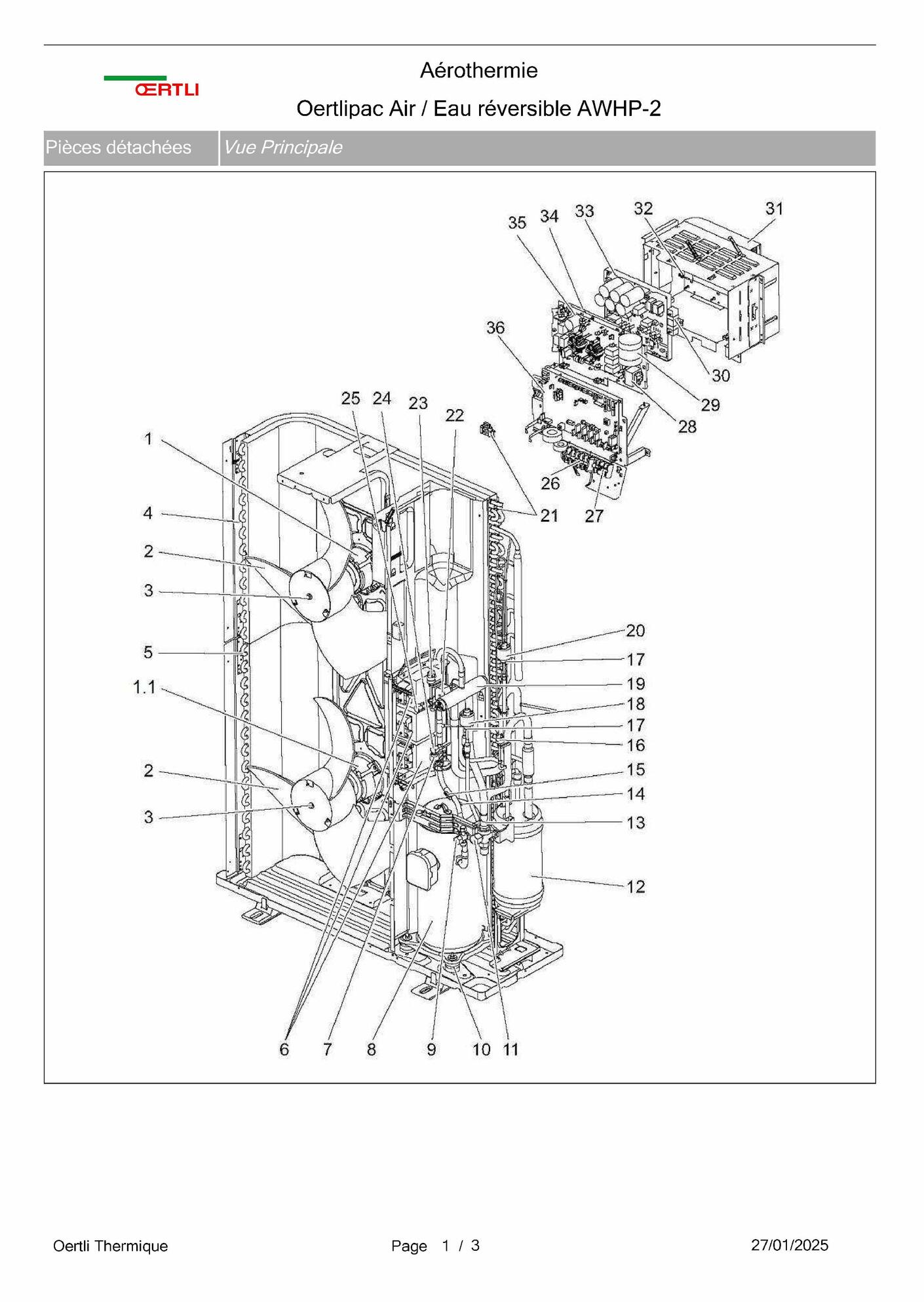

page 3
Pièces détachées Pompe à chaleur Oertli AWHP 11 et 16 TR-2 chez Pièces Express


Référence fabricant
Position Schéma
7614234 Moteur ventilateur 1
7717096 Moteur ventilateur 1
7614234 Moteur ventilateur 1.1
7717097 Moteur ventilateur 1.1
7614236 Ventilateur 2
7614237 Ecrou 3
7614297 Batterie superieure (evap/cond) 4
7614298 Batterie inferieure (evap/cond) 5
7614323 Self 6
7614248 Sonde haute pression 7
7614330 Compresseur anb33fndmt 11tr 8
7614332 Compresseur anb42fndmt 16tr 8
7614244 Vanne arret 3/8 9
7614302 Plot antivibratile 10
7614304 Vanne arret 5/8 11
7614305 Bouteille reserve de puissance 12
7614247 Filtre 13
7614333 Sonde refoulement compresseur th34 14
7717100 Sonde gaz th4 15
7614286 Sonde gaz th4 15
7614307 Pressostat bp 16
7614308 Detendeur 17
7614251 Bobine electrovanne detendeur 18
7614309 Vanne 4 voies 19
7614252 Bobine electrovanne detendeur 20
7614335 Sonde ext. batterie th6/7 21
7614255 Bobine 22
7614239 Pressostat hp 23
7614243 Bouchon de charge 24
7614312 Bouchon de charge 25
7614337 Bornier branchement l 26
7614338 Bornier branchement s 27
7614339 Self 28
7614340 Condensateur 29
7614342 Resistance 30
7614343 Tableau complet 11tr 31
7614344 Tableau complet 16tr 31
7614346 Sonde dissipateur th8 32
7614347 Carte puissance 33
7652254 Carte puissance 11-16tr-2 r1.uk 33
7614348 Carte converter 34
7652562 Carte converter r1.uk 34
7614349 Carte filtre electronique 35
7614285 Carte unite centrale 36
7652250 Carte unite centrale r1.uk 36
7614350 Sonde liquide th3 -


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Pompe à chaleur Oertli AWHP 11 et 16 TR-2



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Moteur ventilateur Oertli 7614234
1 page 3 Moteur ventilateur
Code article PEX: 305787
Oertli
Réf fabricant: 7614234
en stock
500,40 € TTC
Moteur ventilateur Oertli 7717096
1 page 3 Moteur ventilateur
Code article PEX: 381564
Oertli
Réf fabricant: 7717096
± 3 jours ouvrés
541,20 € TTC
Moteur ventilateur Oertli 7614234
1.1 page 3 Moteur ventilateur
Code article PEX: 305787
Oertli
Réf fabricant: 7614234
en stock
500,40 € TTC
Moteur ventilateur Oertli 7717097
1.1 page 3 Moteur ventilateur
Code article PEX: 381565
Oertli
Réf fabricant: 7717097
en stock
561,60 € TTC
Ventilateur Oertli 7614236
2 page 3 Ventilateur
Code article PEX: 305788
Oertli
Réf fabricant: 7614236

obsolète

Panneau lateral gauche Oertli 7614289
2 page 1 Panneau lateral gauche
Code article PEX: 305815
Oertli
Réf fabricant: 7614289
± 3 jours ouvrés
218,40 € TTC
Ecrou Oertli 7614237
3 page 3 Ecrou
Code article PEX: 305789
Oertli
Réf fabricant: 7614237
± 3 jours ouvrés
60,48 € TTC
Grille ventilateur Oertli 7614220
3 page 1 Grille ventilateur
Code article PEX: 305774
Oertli
Réf fabricant: 7614220
± 3 jours ouvrés
103,56 € TTC
Batterie superieure (evap/cond) Oertli 7614297
4 page 3 Batterie superieure (evap/cond)
Code article PEX: 305822
Oertli
Réf fabricant: 7614297
± 3 jours ouvrés
1 548,00 € TTC
Panneau avant Oertli 7614290
4 page 1 Panneau avant
Code article PEX: 305816
Oertli
Réf fabricant: 7614290
± 3 jours ouvrés
358,80 € TTC
Batterie inferieure (evap/cond) Oertli 7614298
5 page 3 Batterie inferieure (evap/cond)
Code article PEX: 305823
Oertli
Réf fabricant: 7614298
± 3 jours ouvrés
1 719,60 € TTC
Socle Oertli 7614292
5 page 1 Socle
Code article PEX: 305817
Oertli
Réf fabricant: 7614292
± 3 jours ouvrés
240,00 € TTC
Self Oertli 7614323
6 page 3 Self
Code article PEX: 305838
Oertli
Réf fabricant: 7614323
± 3 jours ouvrés
405,60 € TTC
Support moteur Oertli 7717095
6 page 1 Support moteur
Code article PEX: 381563
Oertli
Réf fabricant: 7717095
± 3 jours ouvrés
253,20 € TTC
Support moteur Oertli 7614293
6 page 1 Support moteur
Code article PEX: 305818
Oertli
Réf fabricant: 7614293
± 3 jours ouvrés
222,00 € TTC
Sonde haute pression Oertli 7614248
7 page 3 Sonde haute pression
Code article PEX: 305798
Oertli
Réf fabricant: 7614248
± 3 jours ouvrés
313,20 € TTC
Compresseur anb33fndmt 11tr Oertli 7614330
8 page 3 Compresseur anb33fndmt 11tr
Code article PEX: 311751
Oertli
Réf fabricant: 7614330
± 3 jours ouvrés
3 858,00 € TTC
Compresseur anb42fndmt 16tr Oertli 7614332
8 page 3 Compresseur anb42fndmt 16tr
Code article PEX: 311752
Oertli
Réf fabricant: 7614332
± 3 jours ouvrés
4 296,00 € TTC
Support de vanne Oertli 7614224
8 page 1 Support de vanne
Code article PEX: 305778
Oertli
Réf fabricant: 7614224
± 3 jours ouvrés
105,36 € TTC
Poignee Oertli 7614225
9 page 1 Poignee
Code article PEX: 305779
Oertli
Réf fabricant: 7614225
± 3 jours ouvrés
60,36 € TTC
Vanne arret 3/8 Oertli 7614244
9 page 3 Vanne arret 3/8
Code article PEX: 305794
Oertli
Réf fabricant: 7614244
± 3 jours ouvrés
81,96 € TTC
Panneau avant inferieur Oertli 7614226
10 page 1 Panneau avant inferieur
Code article PEX: 305780
Oertli
Réf fabricant: 7614226
± 3 jours ouvrés
91,56 € TTC
Plot antivibratile Oertli 7614302
10 page 3 Plot antivibratile
Code article PEX: 305825
Oertli
Réf fabricant: 7614302
± 3 jours ouvrés
61,32 € TTC
Panneau arriere inferieur Oertli 7614227
11 page 1 Panneau arriere inferieur
Code article PEX: 305781
Oertli
Réf fabricant: 7614227
± 3 jours ouvrés
81,84 € TTC
Vanne arret 5/8 Oertli 7614304
11 page 3 Vanne arret 5/8
Code article PEX: 305826
Oertli
Réf fabricant: 7614304
± 3 jours ouvrés
224,40 € TTC
Bouteille reserve de puissance Oertli 7614305
12 page 3 Bouteille reserve de puissance
Code article PEX: 305827
Oertli
Réf fabricant: 7614305
± 3 jours ouvrés
466,80 € TTC
Panneau lateral droit Oertli 7614294
12 page 1 Panneau lateral droit
Code article PEX: 305819
Oertli
Réf fabricant: 7614294
± 3 jours ouvrés
357,60 € TTC
Filtre Oertli 7614247
13 page 3 Filtre
Code article PEX: 305797
Oertli
Réf fabricant: 7614247
± 3 jours ouvrés
59,52 € TTC
Panneau acces entretien Oertli 7614295
13 page 1 Panneau acces entretien
Code article PEX: 305820
Oertli
Réf fabricant: 7614295
± 3 jours ouvrés
344,40 € TTC
Sonde refoulement compresseur th34 Oertli 7614333
14 page 3 Sonde refoulement compresseur th34
Code article PEX: 305839
Oertli
Réf fabricant: 7614333
± 3 jours ouvrés
70,68 € TTC
Grille protection arriere Oertli 7614296
15 page 1 Grille protection arriere
Code article PEX: 305821
Oertli
Réf fabricant: 7614296
± 3 jours ouvrés
140,40 € TTC
Sonde gaz th4 Oertli 7717100
15 page 3 Sonde gaz th4
Code article PEX: 381568
Oertli
Réf fabricant: 7717100
± 3 jours ouvrés
87,60 € TTC
Sonde gaz th4 Oertli 7614286
15 page 3 Sonde gaz th4
Code article PEX: 305813
Oertli
Réf fabricant: 7614286
± 3 jours ouvrés
71,88 € TTC
Chapiteau Oertli 7614232
16 page 1 Chapiteau
Code article PEX: 305785
Oertli
Réf fabricant: 7614232
± 3 jours ouvrés
213,60 € TTC
Pressostat bp Oertli 7614307
16 page 3 Pressostat bp
Code article PEX: 305829
Oertli
Réf fabricant: 7614307
± 3 jours ouvrés
121,20 € TTC
Detendeur Oertli 7614308
17 page 3 Detendeur
Code article PEX: 305830
Oertli
Réf fabricant: 7614308
± 3 jours ouvrés
152,40 € TTC
Poignee Oertli 7614233
17 page 1 Poignee
Code article PEX: 305786
Oertli
Réf fabricant: 7614233
± 3 jours ouvrés
64,32 € TTC
Bobine electrovanne detendeur Oertli 7614251
18 page 3 Bobine electrovanne detendeur
Code article PEX: 305800
Oertli
Réf fabricant: 7614251
± 3 jours ouvrés
99,00 € TTC
Vanne 4 voies Oertli 7614309
19 page 3 Vanne 4 voies
Code article PEX: 305831
Oertli
Réf fabricant: 7614309
± 3 jours ouvrés
253,20 € TTC
Bobine electrovanne detendeur Oertli 7614252
20 page 3 Bobine electrovanne detendeur
Code article PEX: 305801
Oertli
Réf fabricant: 7614252
± 3 jours ouvrés
99,00 € TTC
Sonde ext.batterie th6/7 Oertli 7614335
21 page 3 Sonde ext.batterie th6/7
Code article PEX: 279806
Oertli
Réf fabricant: 7614335
± 3 jours ouvrés
73,92 € TTC
Bobine Oertli 7614255
22 page 3 Bobine
Code article PEX: 305805
Oertli
Réf fabricant: 7614255
± 3 jours ouvrés
76,08 € TTC
Pressostat hp Oertli 7614239
23 page 3 Pressostat hp
Code article PEX: 305790
Oertli
Réf fabricant: 7614239
± 3 jours ouvrés
101,04 € TTC
Bouchon de charge Oertli 7614243
24 page 3 Bouchon de charge
Code article PEX: 305793
Oertli
Réf fabricant: 7614243
± 3 jours ouvrés
68,04 € TTC
Bouchon de charge Oertli 7614312
25 page 3 Bouchon de charge
Code article PEX: 305833
Oertli
Réf fabricant: 7614312
± 3 jours ouvrés
69,96 € TTC
Bornier branchement l Oertli 7614337
26 page 3 Bornier branchement l
Code article PEX: 305841
Oertli
Réf fabricant: 7614337
± 3 jours ouvrés
84,00 € TTC
Bornier branchement s Oertli 7614338
27 page 3 Bornier branchement s
Code article PEX: 305842
Oertli
Réf fabricant: 7614338
± 3 jours ouvrés
64,32 € TTC
Self Oertli 7614339
28 page 3 Self
Code article PEX: 305843
Oertli
Réf fabricant: 7614339
± 3 jours ouvrés
76,32 € TTC
Condensateur Oertli 7614340
29 page 3 Condensateur
Code article PEX: 305844
Oertli
Réf fabricant: 7614340
± 3 jours ouvrés
223,20 € TTC
Resistance Oertli 7614342
30 page 3 Resistance
Code article PEX: 305845
Oertli
Réf fabricant: 7614342
± 3 jours ouvrés
75,00 € TTC
Tableau complet 11tr Oertli 7614343
31 page 3 Tableau complet 11tr
Code article PEX: 422029
Oertli
Réf fabricant: 7614343

obsolète

Tableau complet 16tr Oertli 7614344
31 page 3 Tableau complet 16tr
Code article PEX: 422031
Oertli
Réf fabricant: 7614344

obsolète

Sonde dissipateur th8 Oertli 7614346
32 page 3 Sonde dissipateur th8
Code article PEX: 305846
Oertli
Réf fabricant: 7614346
± 3 jours ouvrés
62,64 € TTC
Carte puissance Oertli 7614347
33 page 3 Carte puissance
Code article PEX: 305847
Oertli
Réf fabricant: 7614347
± 3 jours ouvrés
1 845,60 € TTC
Carte puissance 11-16tr-2 r1.uk Oertli 7652254
33 page 3 Carte puissance 11-16tr-2 r1.uk
Code article PEX: 311795
Oertli
Réf fabricant: 7652254
± 3 jours ouvrés
1 446,00 € TTC
Carte converter Oertli 7614348
34 page 3 Carte converter
Code article PEX: 305848
Oertli
Réf fabricant: 7614348
± 3 jours ouvrés
846,00 € TTC
Carte converter r1.uk Oertli 7652562
34 page 3 Carte converter r1.uk
Code article PEX: 311800
Oertli
Réf fabricant: 7652562
± 3 jours ouvrés
511,20 € TTC
Carte filtre electronique Oertli 7614349
35 page 3 Carte filtre electronique
Code article PEX: 305849
Oertli
Réf fabricant: 7614349
± 3 jours ouvrés
711,60 € TTC
Carte unite centrale Oertli 7614285
36 page 3 Carte unite centrale
Code article PEX: 305812
Oertli
Réf fabricant: 7614285
± 3 jours ouvrés
760,80 € TTC
Carte unite centrale r1.uk Oertli 7652250
36 page 3 Carte unite centrale r1.uk
Code article PEX: 311793
Oertli
Réf fabricant: 7652250
en stock
732,00 € TTC
Sonde liquide th3 Oertli 7614350
  Sonde liquide th3
Code article PEX: 305850
Oertli
Réf fabricant: 7614350
± 3 jours ouvrés
69,84 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Oertli AWHP 11 et 16 TR-2 ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
