Chaudière Viessmann VITOCROSSAL 200 CM2C 186KW (7638941)

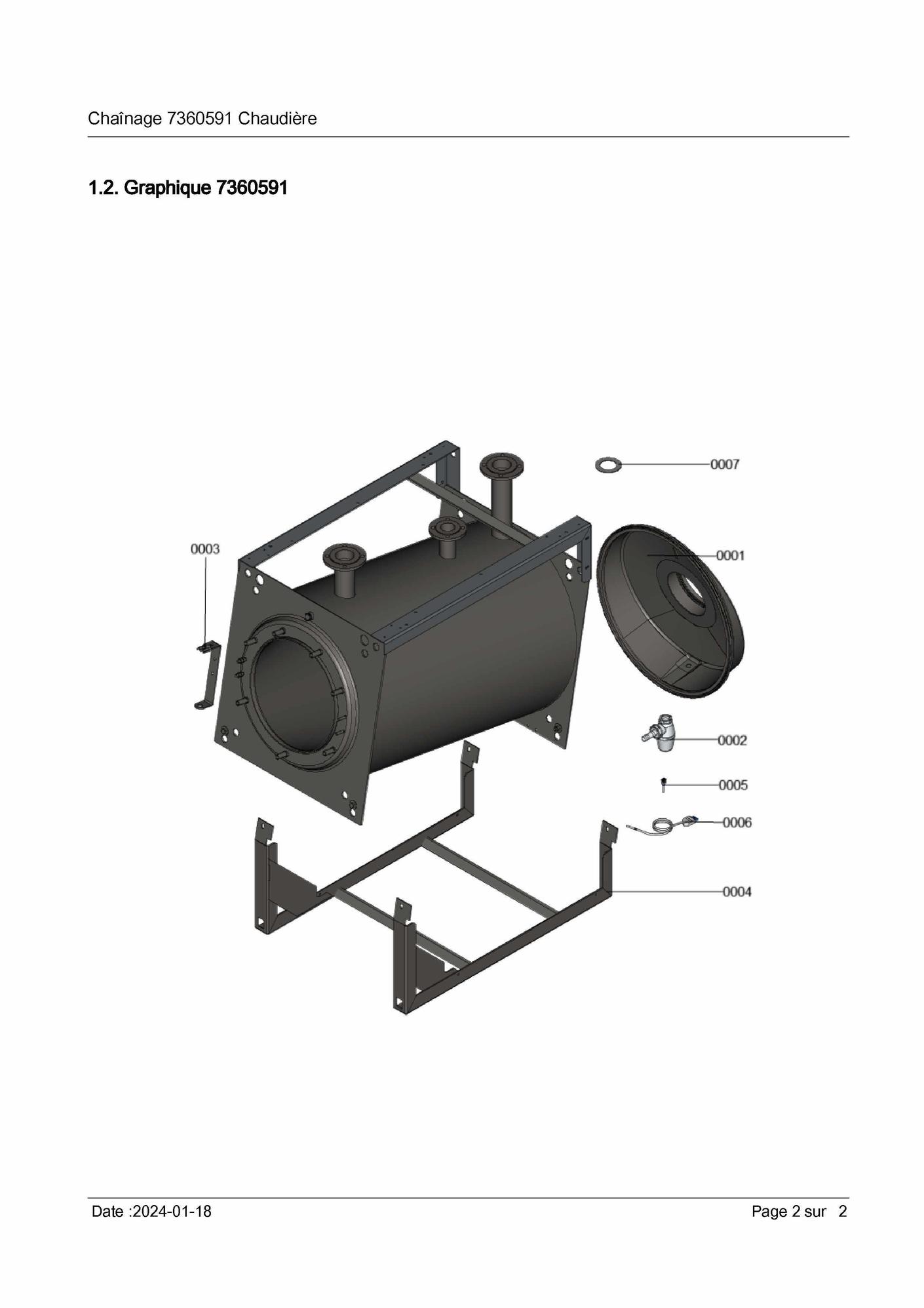

page 2

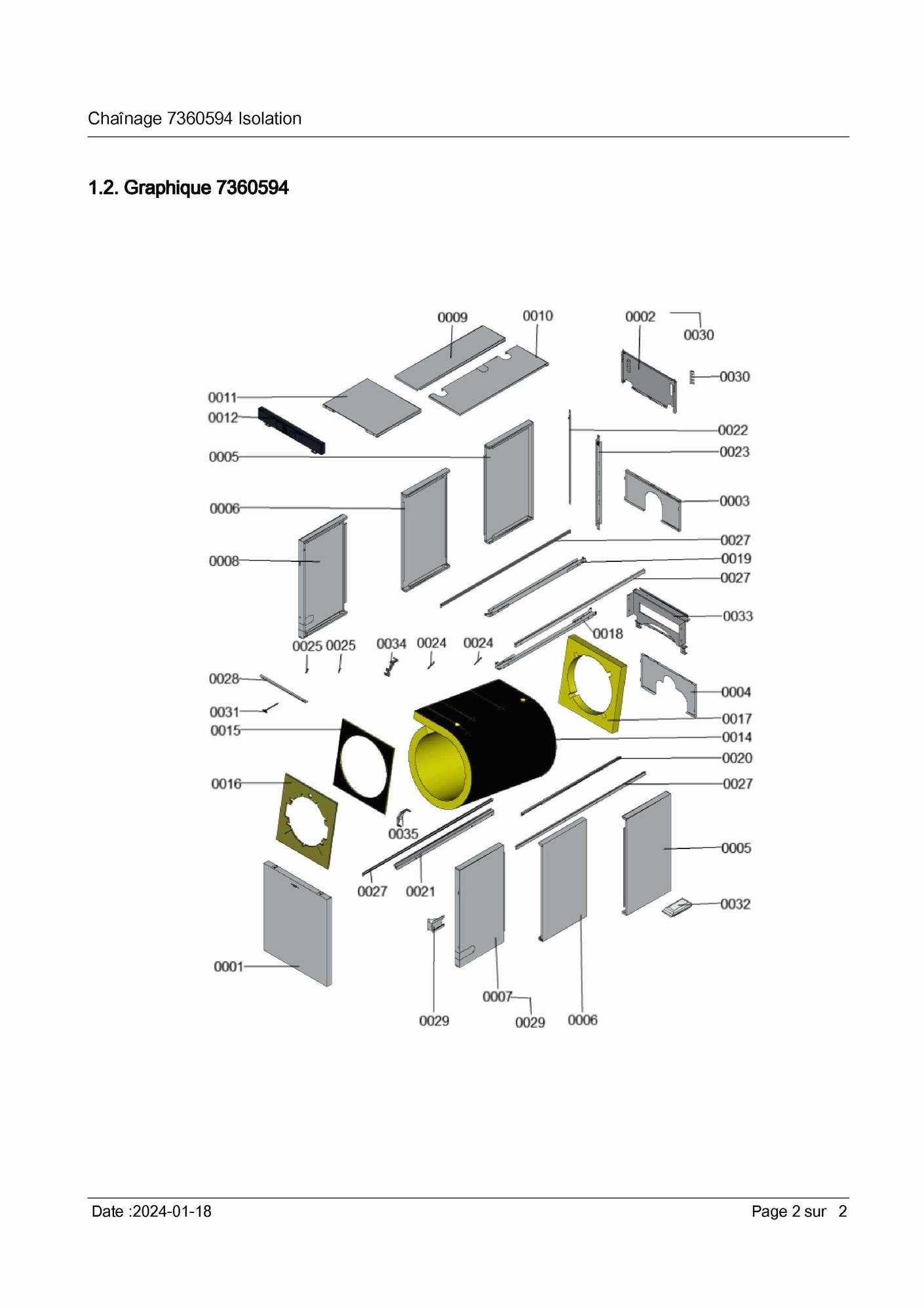

page 4
page 6
page 8

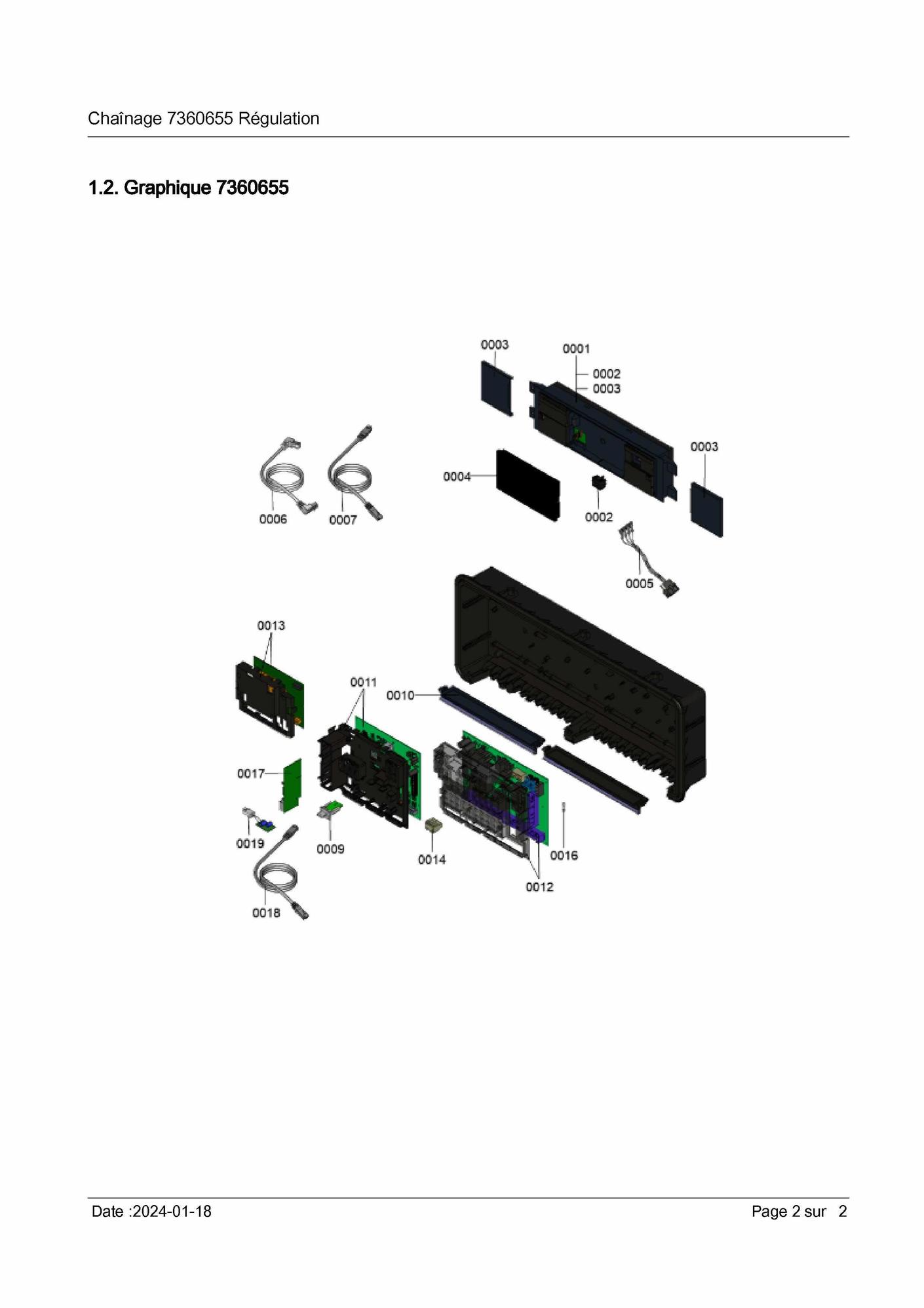

page 10
Pièces détachées Chaudière Viessmann VITOCROSSAL 200 CM2C 186KW (7638941) chez Pièces Express


Référence fabricant
Position Schéma
7863993 Module de commande vbc302-e20 1
7834771 Interrupteur m/a 2
7855813 Cache coulissant droite/gauche 3
7870054 Module affichage vitotronic 100/200/300 4
7858129 Raccordement interrupteur 5
7858289 Cable patch avec 2 connecteurs coudes 6
7858288 Cable patch lan cat5e rj45 8p8c l=3000 7
7837019 Fiche de codage 1045:02 9
7863991 Abdeckung leitungseinführung (2st.) 10
7865450 Panneau de commande cu404 (sondes) 11
7863614 Power board mb205 12
7722636 Extension pour le 2ème et le 3ème cc 13
7863997 Connecteur x6 14
7863992 Module de regulation vbc302-e20 15
7404365 Fusibles t 6,3 a / 250 v 16
7841622 Platine iu100-b10 17
7143495 Câble de liaison lon (rj 45), 7 m 18
7143497 Résistance terminale (2 unités) 19


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Viessmann VITOCROSSAL 200 CM2C 186KW (7638941)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Boite de fumee 75-146kw Viessmann 7858494
1 page 2 Boite de fumee 75-146kw
Code article PEX: 477155
Viessmann
Réf fabricant: 7858494
± 3 jours ouvrés
517,20 € TTC
Face avant Viessmann 7858167
1 page 4 Face avant
Code article PEX: 535296
Viessmann
Réf fabricant: 7858167
± 3 jours ouvrés
238,80 € TTC
1 page 8 Kesseltür 115-142kw

Viessmann
Réf fabricant: 7858137
avec délai
sur devis
Module de commande vbc302-e20 Viessmann 7863993
1 page 10 Module de commande vbc302-e20
Code article PEX: 367965
Viessmann
Réf fabricant: 7863993
± 3 jours ouvrés
430,80 € TTC
Bloc isolant cm2 Viessmann 7828353
Bloc isolant cm2
Code article PEX: 251532
Viessmann
Réf fabricant: 7828353
± 3 jours ouvrés
184,80 € TTC
Interrupteur m/a Viessmann 7834771
2 page 10 Interrupteur m/a
Code article PEX: 253510
Viessmann
Réf fabricant: 7834771
± 3 jours ouvrés
26,40 € TTC
Siphon g1 1/4 x g1 1/2 Viessmann 7856376
2 page 2 Siphon g1 1/4 x g1 1/2
Code article PEX: 477011
Viessmann
Réf fabricant: 7856376
± 3 jours ouvrés
34,80 € TTC
Viessmann : tole arriere superieure Viessmann 7858156
2 page 4 Viessmann : tole arriere superieure
Code article PEX: 662556
Viessmann
Réf fabricant: 7858156
± 3 jours ouvrés
272,40 € TTC
Attache de charniere cm2 170-285kw Viessmann 7836337
3 page 2 Attache de charniere cm2 170-285kw
Code article PEX: 366742
Viessmann
Réf fabricant: 7836337
± 3 jours ouvrés
57,60 € TTC
Cache coulissant droite/gauche Viessmann 7855813
3 page 10 Cache coulissant droite/gauche
Code article PEX: 316137
Viessmann
Réf fabricant: 7855813
± 3 jours ouvrés
17,64 € TTC
3 page 4 Hinterblech mitte

Viessmann
Réf fabricant: 7858158
avec délai
sur devis
Joint porte de chaudiere cm2 Viessmann 7824250
Joint porte de chaudiere cm2
Code article PEX: 366184
Viessmann
Réf fabricant: 7824250
± 3 jours ouvrés
45,60 € TTC
4 page 2 Fussgestell

Viessmann
Réf fabricant: 7843990
avec délai
sur devis
4 page 4 Hinterblech unten

Viessmann
Réf fabricant: 7858157
avec délai
sur devis
Jeu de petits accessoires cm2 Viessmann 7825038
Jeu de petits accessoires cm2
Code article PEX: 250074
Viessmann
Réf fabricant: 7825038
± 3 jours ouvrés
86,40 € TTC
Module affichage vitotronic 100/200/300 Viessmann 7870054
4 page 10 Module affichage vitotronic 100/200/300
Code article PEX: 477496
Viessmann
Réf fabricant: 7870054
± 3 jours ouvrés
523,20 € TTC
Grille bruleur matrix vma iii-2/3/4 Viessmann 7825041
Grille bruleur matrix vma iii-2/3/4
Code article PEX: 250076
Viessmann
Réf fabricant: 7825041
± 3 jours ouvrés
1 405,20 € TTC
Raccordement interrupteur Viessmann 7858129
5 page 10 Raccordement interrupteur
Code article PEX: 535294
Viessmann
Réf fabricant: 7858129
± 3 jours ouvrés
9,00 € TTC
5 page 4 Seitenblech hinten

Viessmann
Réf fabricant: 7858154
avec délai
sur devis
Sonde de temperature ntc duplex 10k1 Viessmann 7856699
5 page 2 Sonde de temperature ntc duplex 10k1
Code article PEX: 367668
Viessmann
Réf fabricant: 7856699
± 3 jours ouvrés
67,20 € TTC
Cable patch avec 2 connecteurs coudes Viessmann 7858289
6 page 10 Cable patch avec 2 connecteurs coudes
Code article PEX: 477138
Viessmann
Réf fabricant: 7858289
± 3 jours ouvrés
30,00 € TTC
Joint graphite Viessmann 7810656
Joint graphite
Code article PEX: 243952
Viessmann
Réf fabricant: 7810656
± 3 jours ouvrés
40,80 € TTC
6 page 4 Seitenblech mitte

Viessmann
Réf fabricant: 7858155
avec délai
sur devis
Aquastat Viessmann 7839182
6 page 2 Aquastat
Code article PEX: 300693
Viessmann
Réf fabricant: 7839182
± 3 jours ouvrés
111,60 € TTC
Cable patch lan cat5e rj45 8p8c l=3000 Viessmann 7858288
7 page 10 Cable patch lan cat5e rj45 8p8c l=3000
Code article PEX: 477137
Viessmann
Réf fabricant: 7858288
± 3 jours ouvrés
42,00 € TTC
Electrode d'ionisation VMIII Viessmann 7817324
Electrode d'ionisation vmiii
Code article PEX: 246270
Viessmann
Réf fabricant: 7817324
en stock
153,60 € TTC
Joint dn 50 pn6 Viessmann 7815439
7 page 2 Joint dn 50 pn6
Code article PEX: 245420
Viessmann
Réf fabricant: 7815439
± 3 jours ouvrés
12,24 € TTC
7 page 4 Seitenblech vorn rechts

Viessmann
Réf fabricant: 7858163
avec délai
sur devis
Bloc d electrodes d allumage cm2 186-311 Viessmann 7870851
Bloc d electrodes d allumage cm2 186-311
Code article PEX: 477530
Viessmann
Réf fabricant: 7870851
± 3 jours ouvrés
87,60 € TTC
8 page 4 Seitenblech vorn links

Viessmann
Réf fabricant: 7858164
avec délai
sur devis
Fiche de codage 1045:02 Viessmann 7837019
9 page 10 Fiche de codage 1045:02
Code article PEX: 300247
Viessmann
Réf fabricant: 7837019
± 3 jours ouvrés
26,40 € TTC
Joint pour électrode Viessmann 7810720
Joint pour électrode
Code article PEX: 243972
Viessmann
Réf fabricant: 7810720
± 3 jours ouvrés
17,64 € TTC
Viessmann : tole superieure gauche Viessmann 7858152
9 page 4 Viessmann : tole superieure gauche
Code article PEX: 662555
Viessmann
Réf fabricant: 7858152
± 3 jours ouvrés
169,20 € TTC
10 page 10 Abdeckung leitungseinführung (2st.)

Viessmann
Réf fabricant: 7863991
avec délai
sur devis
10 page 4 Oberblech rechts

Viessmann
Réf fabricant: 7858153
avec délai
sur devis
Transformateur d allumage ebim Viessmann 7825043
Transformateur d allumage ebim
Code article PEX: 250077
Viessmann
Réf fabricant: 7825043
± 3 jours ouvrés
98,40 € TTC
Cable d allumage Viessmann 7825044
Cable d allumage
Code article PEX: 250078
Viessmann
Réf fabricant: 7825044
± 3 jours ouvrés
51,60 € TTC
Panneau de commande cu404 (sondes) Viessmann 7865450
11 page 10 Panneau de commande cu404 (sondes)
Code article PEX: 477387
Viessmann
Réf fabricant: 7865450
± 3 jours ouvrés
328,80 € TTC
Tole superieure avant Viessmann 7858486
11 page 4 Tole superieure avant
Code article PEX: 477153
Viessmann
Réf fabricant: 7858486
± 3 jours ouvrés
193,20 € TTC
Power board mb205 Viessmann 7863614
12 page 10 Power board mb205
Code article PEX: 477364
Viessmann
Réf fabricant: 7863614

obsolète

Tole de regulation Viessmann 7858172
12 page 4 Tole de regulation
Code article PEX: 477110
Viessmann
Réf fabricant: 7858172
± 3 jours ouvrés
187,20 € TTC
13 page 10 Extension pour le 2ème et le 3ème cc

Viessmann
Réf fabricant: 7722636
avec délai
sur devis
13 page 4 Schriftzug vitocrossal 200

Viessmann
Réf fabricant: 7841100
avec délai
sur devis
Turbine gaz g1g170 (manchon de mesure) Viessmann 7825051
Turbine gaz g1g170 (manchon de mesure)
Code article PEX: 250085
Viessmann
Réf fabricant: 7825051
± 3 jours ouvrés
1 833,60 € TTC
Connecteur x6 Viessmann 7863997
14 page 10 Connecteur x6
Code article PEX: 717682
Viessmann
Réf fabricant: 7863997
± 3 jours ouvrés
8,04 € TTC
Manteau isolant Viessmann 7824721
14 page 4 Manteau isolant
Code article PEX: 298344
Viessmann
Réf fabricant: 7824721
± 3 jours ouvrés
172,80 € TTC
Tube de melange venturi vmu185 Viessmann 7825056
Tube de melange venturi vmu185
Code article PEX: 250089
Viessmann
Réf fabricant: 7825056
± 3 jours ouvrés
405,60 € TTC
Matelas isolant avant Viessmann 7858176
15 page 4 Matelas isolant avant
Code article PEX: 477112
Viessmann
Réf fabricant: 7858176
± 3 jours ouvrés
138,00 € TTC
Module de regulation vbc302-e20 Viessmann 7863992
15 page 10 Module de regulation vbc302-e20
Code article PEX: 477377
Viessmann
Réf fabricant: 7863992

obsolète

Diaphragme gaz d=13,4 115/142/186kw Viessmann 7858220
Diaphragme gaz d=13,4 115/142/186kw
Code article PEX: 737070
Viessmann
Réf fabricant: 7858220
± 3 jours ouvrés
82,80 € TTC
Fusibles t 6,3 a / 250 v Viessmann 7404365
16 page 10 Fusibles t 6,3 a / 250 v
Code article PEX: 243455
Viessmann
Réf fabricant: 7404365
en stock
8,40 € TTC
Matelas isolant avant Viessmann 7858175
16 page 4 Matelas isolant avant
Code article PEX: 477111
Viessmann
Réf fabricant: 7858175
± 3 jours ouvrés
138,00 € TTC
Bloc gaz vr415 Viessmann 7825064
Bloc gaz vr415
Code article PEX: 250091
Viessmann
Réf fabricant: 7825064
± 3 jours ouvrés
1 315,20 € TTC
Matelas isolant arriere vd2 Viessmann 7824723
17 page 4 Matelas isolant arriere vd2
Code article PEX: 298346
Viessmann
Réf fabricant: 7824723
± 3 jours ouvrés
75,60 € TTC
Platine iu100-b10 Viessmann 7841622
17 page 10 Platine iu100-b10
Code article PEX: 301298
Viessmann
Réf fabricant: 7841622
± 3 jours ouvrés
328,80 € TTC
18 page 10 Câble de liaison lon (rj 45), 7 m

Viessmann
Réf fabricant: 7143495
avec délai
sur devis
Rail superieur droit Viessmann 7858483
18 page 4 Rail superieur droit
Code article PEX: 477151
Viessmann
Réf fabricant: 7858483
± 3 jours ouvrés
202,80 € TTC
Electrovanne 2 voies Viessmann 7825049
Electrovanne 2 voies
Code article PEX: 250083
Viessmann
Réf fabricant: 7825049
± 3 jours ouvrés
144,00 € TTC
19 page 10 Résistance terminale (2 unités)

Viessmann
Réf fabricant: 7143497
avec délai
sur devis
Rail superieur gauche Viessmann 7858484
19 page 4 Rail superieur gauche
Code article PEX: 477152
Viessmann
Réf fabricant: 7858484
± 3 jours ouvrés
168,00 € TTC
20 page 4 Schiene unten rechts

Viessmann
Réf fabricant: 7858162
avec délai
sur devis
Soufflante a plaque d etancheite cm2 105 Viessmann 7855315
Soufflante a plaque d etancheite cm2 105
Code article PEX: 535177
Viessmann
Réf fabricant: 7855315
± 3 jours ouvrés
86,40 € TTC
Cordon d etancheite corps du bruleur Viessmann 7841891
Cordon d etancheite corps du bruleur
Code article PEX: 301363
Viessmann
Réf fabricant: 7841891
± 3 jours ouvrés
50,40 € TTC
21 page 4 Schiene unten links

Viessmann
Réf fabricant: 7858161
avec délai
sur devis
22 page 4 Haltestrebe hinterblech links

Viessmann
Réf fabricant: 7858174
avec délai
sur devis
Piece de montage ventouse cm2 Viessmann 7825070
Piece de montage ventouse cm2
Code article PEX: 298373
Viessmann
Réf fabricant: 7825070
± 3 jours ouvrés
172,80 € TTC
Colle pour joint/isolation vl-1100 Viessmann 9544898
Colle pour joint/isolation vl-1100
Code article PEX: 254673
Viessmann
Réf fabricant: 9544898
± 3 jours ouvrés
18,00 € TTC
23 page 4 Haltestrebe hinterblech rechts

Viessmann
Réf fabricant: 7858173
avec délai
sur devis
Articulation longue Viessmann 7858169
24 page 4 Articulation longue
Code article PEX: 367712
Viessmann
Réf fabricant: 7858169
± 3 jours ouvrés
56,40 € TTC
Gicleur d enrichissement d=1 Viessmann 7825071
Gicleur d enrichissement d=1
Code article PEX: 298374
Viessmann
Réf fabricant: 7825071
± 3 jours ouvrés
26,40 € TTC
Articulation courte Viessmann 7858170
25 page 4 Articulation courte
Code article PEX: 477109
Viessmann
Réf fabricant: 7858170
± 3 jours ouvrés
56,40 € TTC
Fiche de codage 50b3:c01 n04 f22.01 Viessmann 7865623
Fiche de codage 50b3:c01 n04 f22.01
Code article PEX: 477392
Viessmann
Réf fabricant: 7865623
± 3 jours ouvrés
34,80 € TTC
26 page 4 Entretoise de fixation

Viessmann
Réf fabricant: 7858485
avec délai
sur devis
Joint torique gkr 52x3,5mm (5x) Viessmann 7841890
Joint torique gkr 52x3,5mm (5x)
Code article PEX: 476677
Viessmann
Réf fabricant: 7841890
± 3 jours ouvrés
27,60 € TTC
27 page 4 Führungsschiene seitenblech

Viessmann
Réf fabricant: 7858165
avec délai
sur devis
Viessmann : traverse Viessmann 7858482
28 page 4 Viessmann : traverse
Code article PEX: 662564
Viessmann
Réf fabricant: 7858482
± 3 jours ouvrés
120,00 € TTC
Viessmann : fixation tole Viessmann 7858166
29 page 4 Viessmann : fixation tole
Code article PEX: 662557
Viessmann
Réf fabricant: 7858166
± 3 jours ouvrés
87,60 € TTC
Poignee de manutention Viessmann 7858178
30 page 4 Poignee de manutention
Code article PEX: 752302
Viessmann
Réf fabricant: 7858178
± 3 jours ouvrés
75,60 € TTC
Viessmann : jeu de flexibles Viessmann 7858224
Viessmann : jeu de flexibles
Code article PEX: 662558
Viessmann
Réf fabricant: 7858224
± 3 jours ouvrés
62,40 € TTC
Ressort a gaz 0150n Viessmann 7858249
31 page 4 Ressort a gaz 0150n
Code article PEX: 535298
Viessmann
Réf fabricant: 7858249
± 3 jours ouvrés
72,00 € TTC
Accessoires isolation Viessmann 7858177
32 page 4 Accessoires isolation
Code article PEX: 477113
Viessmann
Réf fabricant: 7858177
± 3 jours ouvrés
111,60 € TTC
33 page 6 Brûleur

Viessmann
Réf fabricant: 7360624
avec délai
sur devis
33 page 4 Konsole

Viessmann
Réf fabricant: 7858299
avec délai
sur devis
34 page 8 Flansch gkr -g1 1/2 -cm2/3c 115-186kw

Viessmann
Réf fabricant: 7874995
avec délai
sur devis
Jambe de fixation droite Viessmann 7867128
34 page 4 Jambe de fixation droite
Code article PEX: 477441
Viessmann
Réf fabricant: 7867128
± 3 jours ouvrés
72,00 € TTC
Jambe de fixation gauche Viessmann 7867127
35 page 4 Jambe de fixation gauche
Code article PEX: 477440
Viessmann
Réf fabricant: 7867127
± 3 jours ouvrés
72,00 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Viessmann VITOCROSSAL 200 CM2C 186KW (7638941) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
