Unité interne Viessmann VITOCAL 222 A AWOT E 221.A08 (7783633) 7783633



Pompe à chaleur Viessmann

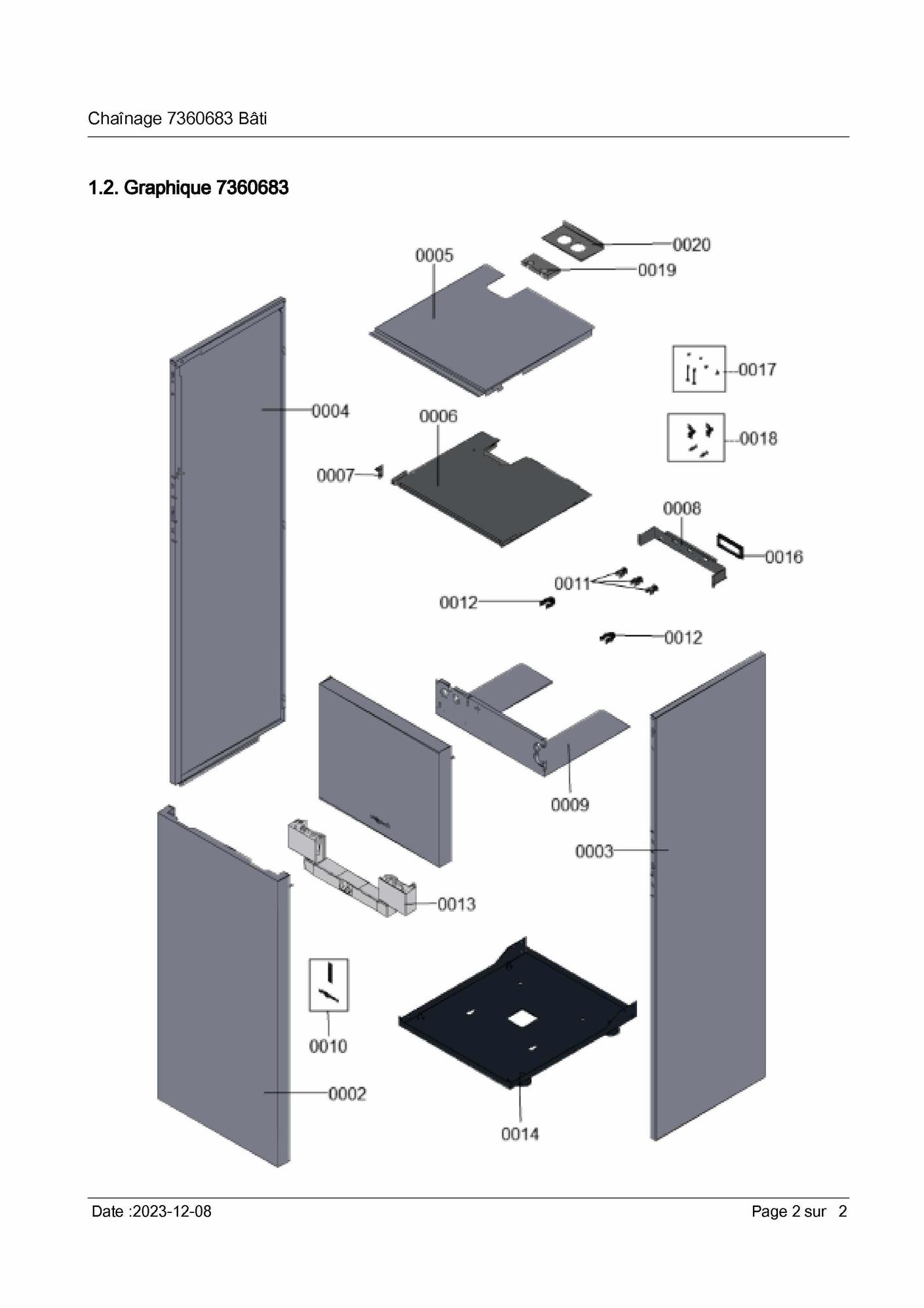

page 2

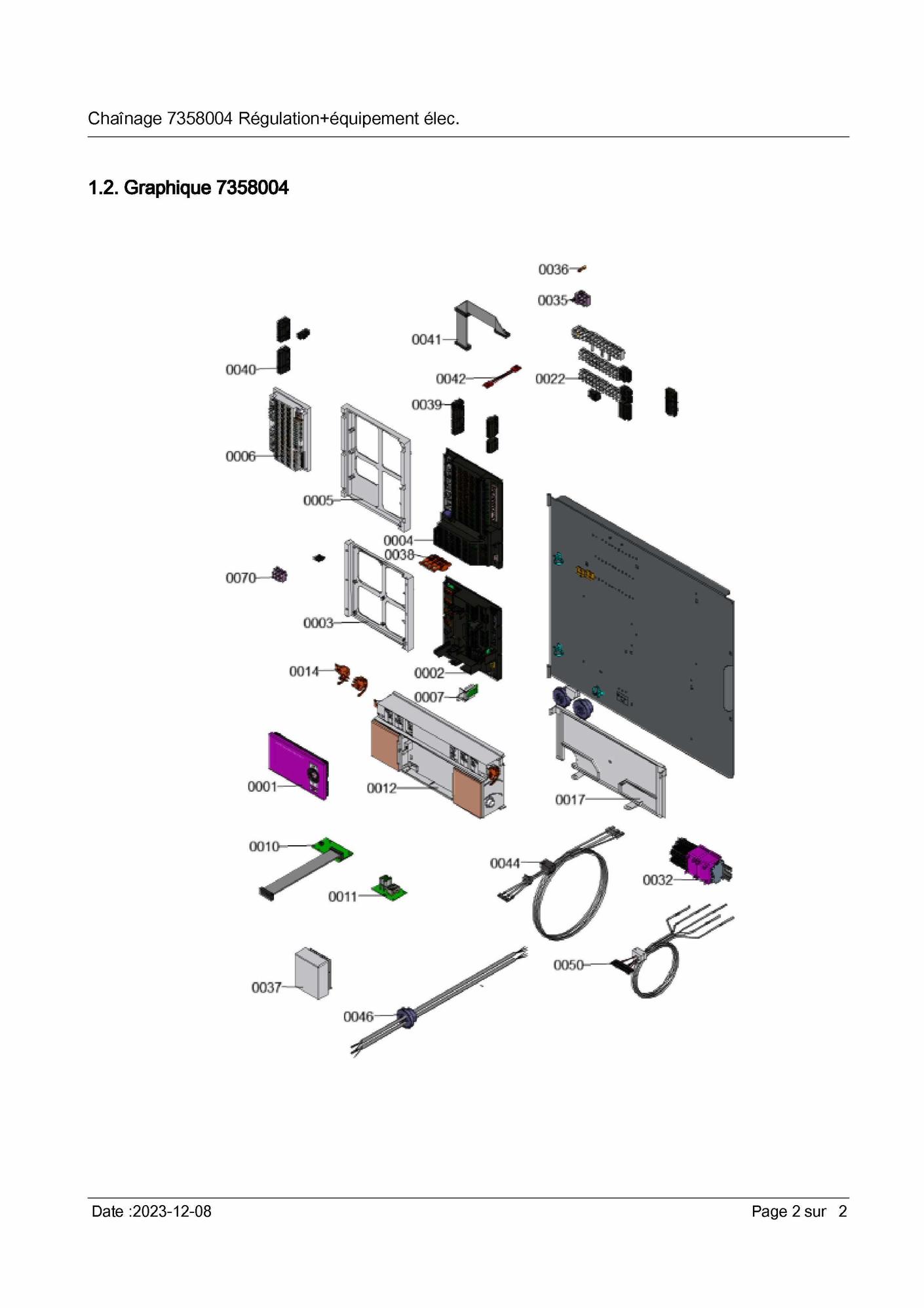

page 4

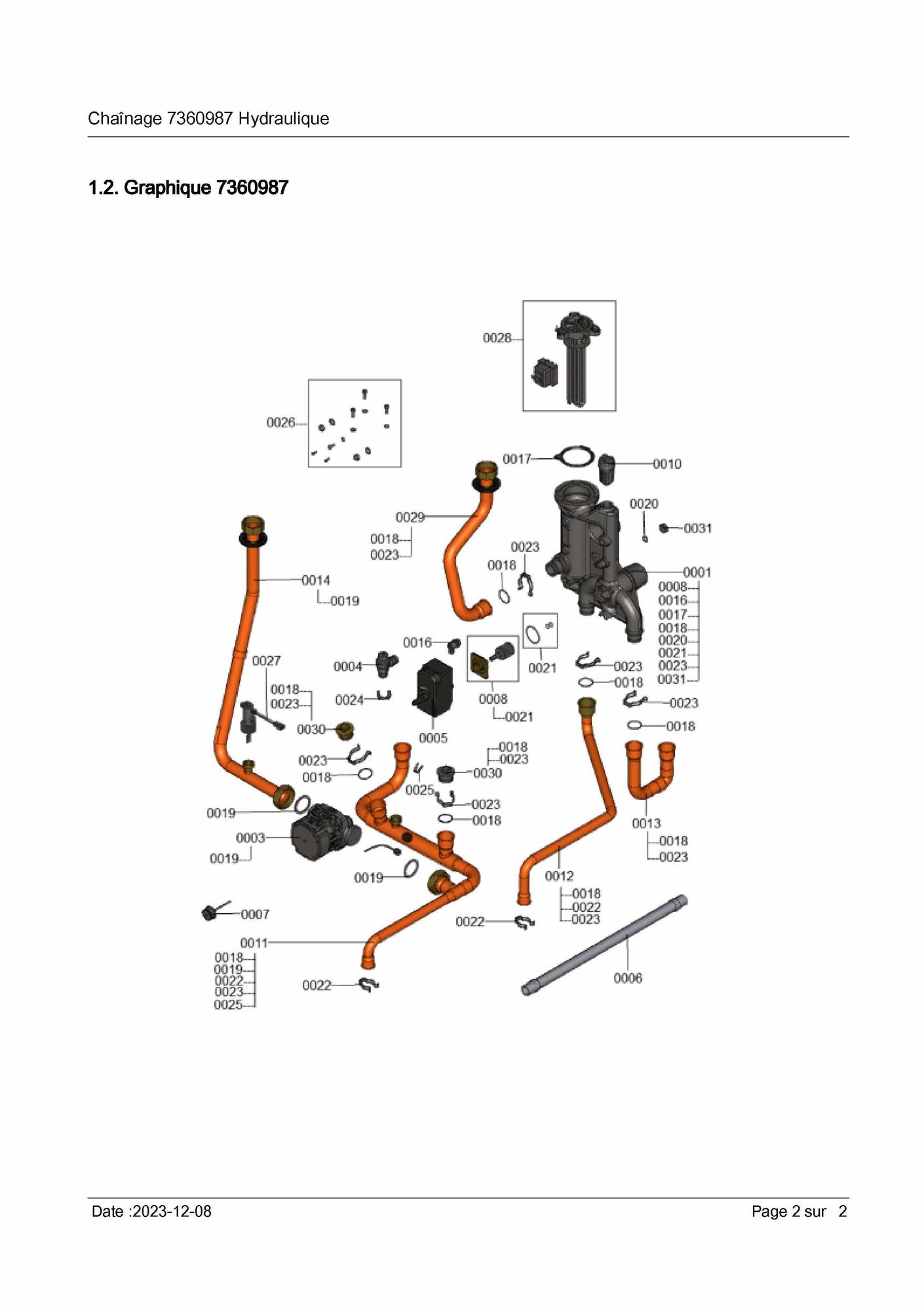

page 6

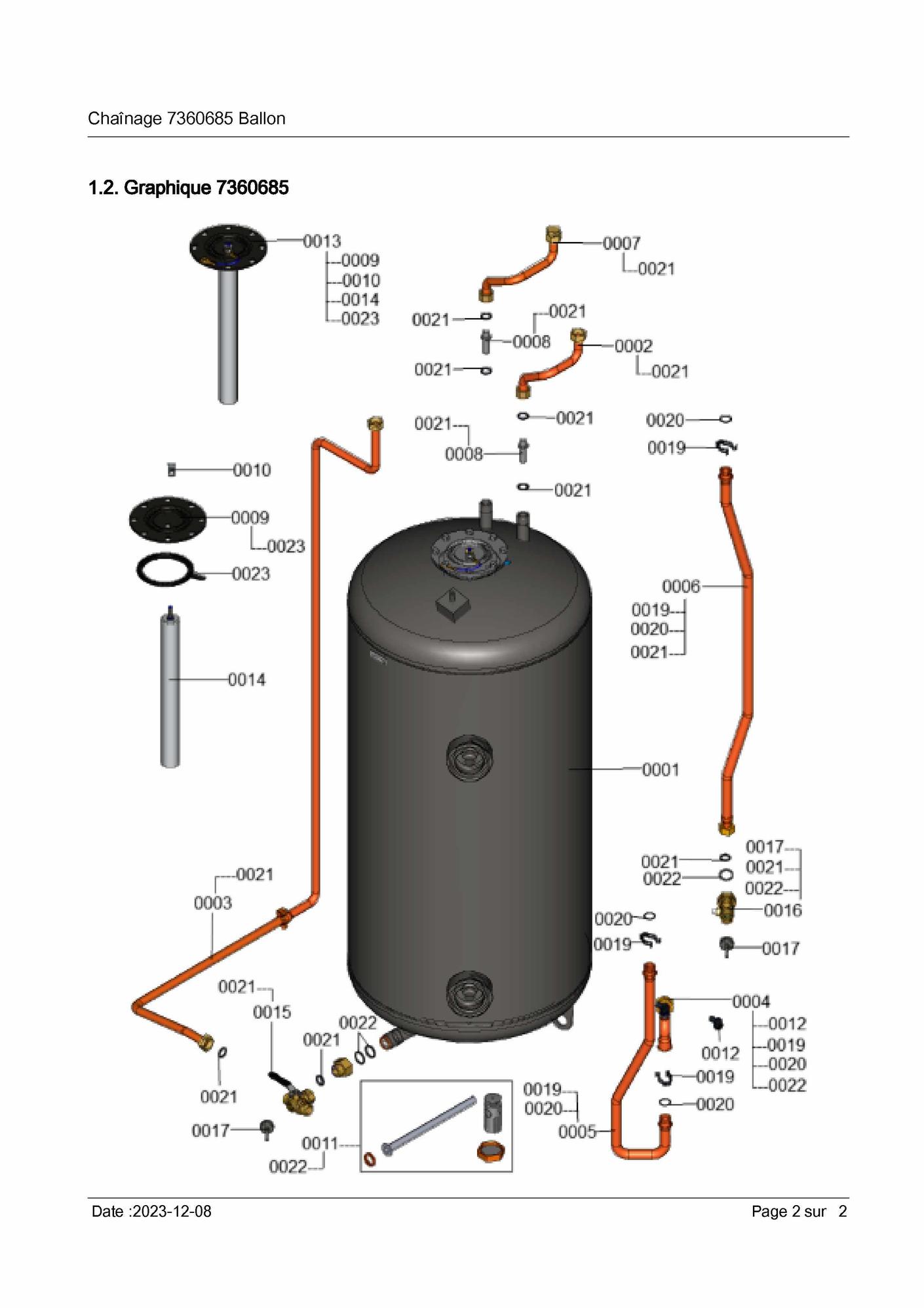

page 8
Pièces détachées Unité interne Viessmann VITOCAL 222 A AWOT E 221.A08 (7783633) 7783633 chez Pièces Express


Référence fabricant
PositionSchéma
7858179Tole avant superieure1
7858180Tole avant inferieure2
7858181Tole laterale droite3
7858182Tole laterale gauche4
7859382Oberblech5
7859383Oberblech innen6
7858185Fixation tole de regulation7
7858186Tole de fixation clips pour tubes8
7859384Regelungsblech unten9
7839923Logos vitocal 22210
7831674Clips tube d=18 / 1,511
7858193Clip pour tube 7 28 mm12
7831771Socle de regulation13
7832669Pied m12 x 19 capuchon d=6414
7819438Protection16
7858257Pièces de liaison17
7819773Fixations pour tole18
7859850Warmedammung einsatz19
7859851Halteblech20


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Unité interne Viessmann VITOCAL 222 A AWOT E 221.A08 (7783633) 7783633



PhotoPosition vue éclatéeArticleRéférence fabricantDisponibilité et prix
Module comm. vitotronic 200 wo1c 920w305 Viessmann 7857344
1 page 4Module comm. vitotronic 200 wo1c 920w305
Code article PEX: 752969
Viessmann
Réf fabricant: 7857344
± 3 jours ouvrés
304,80 € TTC
Ballon monte 220 l Viessmann 7859385
1 page 8Ballon monte 220 l
Code article PEX: 477283
Viessmann
Réf fabricant: 7859385
± 3 jours ouvrés
2 348,40 € TTC
Hydrobloc Viessmann 7859397
1 page 6Hydrobloc
Code article PEX: 535385
Viessmann
Réf fabricant: 7859397
± 3 jours ouvrés
670,80 € TTC
Tole avant superieure Viessmann 7858179
1 page 2Tole avant superieure
Code article PEX: 367713
Viessmann
Réf fabricant: 7858179
± 3 jours ouvrés
296,40 € TTC
Conduite d eau chaude Viessmann 7858148
2 page 8Conduite d eau chaude
Code article PEX: 367709
Viessmann
Réf fabricant: 7858148
± 3 jours ouvrés
60,00 € TTC
Regulateur wpr sw 4515 Viessmann 7876590
2 page 4Regulateur wpr sw 4515
Code article PEX: 756816
Viessmann
Réf fabricant: 7876590
± 3 jours ouvrés
513,60 € TTC
Tole avant inferieure Viessmann 7858180
2 page 2Tole avant inferieure
Code article PEX: 367714
Viessmann
Réf fabricant: 7858180
± 3 jours ouvrés
362,40 € TTC
Circulateur g-he 130 Viessmann 7858260
3 page 6Circulateur g-he 130
Code article PEX: 718366
Viessmann
Réf fabricant: 7858260
± 3 jours ouvrés
356,40 € TTC
Conduite d eau froide Viessmann 7858274
3 page 8Conduite d eau froide
Code article PEX: 367724
Viessmann
Réf fabricant: 7858274
± 3 jours ouvrés
223,20 € TTC
Support platine cu401 Viessmann 7832861
3 page 4Support platine cu401
Code article PEX: 252884
Viessmann
Réf fabricant: 7832861
± 3 jours ouvrés
66,00 € TTC
Tole laterale droite Viessmann 7858181
3 page 2Tole laterale droite
Code article PEX: 477114
Viessmann
Réf fabricant: 7858181
± 3 jours ouvrés
362,40 € TTC
Coude depart ballon ecs Viessmann 7858149
4 page 8Coude depart ballon ecs
Code article PEX: 367710
Viessmann
Réf fabricant: 7858149
± 3 jours ouvrés
150,00 € TTC
Platine mb761 avec couvercle Viessmann 7891933
4 page 4Platine mb761 avec couvercle
Code article PEX: 724489
Viessmann
Réf fabricant: 7891933
± 3 jours ouvrés
469,20 € TTC
Soupape de securite 3bars d=19,9xd=21,7 Viessmann 7837400
4 page 6Soupape de securite 3bars d=19,9xd=21,7
Code article PEX: 253956
Viessmann
Réf fabricant: 7837400
en stock
38,40 € TTC
Tole laterale gauche Viessmann 7858182
4 page 2Tole laterale gauche
Code article PEX: 477115
Viessmann
Réf fabricant: 7858182
± 3 jours ouvrés
362,40 € TTC
5 page 8Conduite de départ

Viessmann
Réf fabricant: 7859386
avec délai
sur devis
5 page 2Oberblech

Viessmann
Réf fabricant: 7859382
avec délai
sur devis
Servo-moteur vanne d inversion 3 voies Viessmann 7855198
5 page 6Servo-moteur vanne d inversion 3 voies
Code article PEX: 315999
Viessmann
Réf fabricant: 7855198
± 3 jours ouvrés
177,60 € TTC
Support platine mb761 Viessmann 7832862
5 page 4Support platine mb761
Code article PEX: 252885
Viessmann
Réf fabricant: 7832862
± 3 jours ouvrés
66,00 € TTC
Conduite retour ballon ecs Viessmann 7859387
6 page 8Conduite retour ballon ecs
Code article PEX: 717642
Viessmann
Réf fabricant: 7859387
± 3 jours ouvrés
128,40 € TTC
Flexible 19 x 500 ondule Viessmann 7832347
6 page 6Flexible 19 x 500 ondule
Code article PEX: 252749
Viessmann
Réf fabricant: 7832347
± 3 jours ouvrés
26,40 € TTC
6 page 2Oberblech innen

Viessmann
Réf fabricant: 7859383
avec délai
sur devis
Platine sa135 avec tole de protection Viessmann 7863816
6 page 4Platine sa135 avec tole de protection
Code article PEX: 367955
Viessmann
Réf fabricant: 7863816
± 3 jours ouvrés
252,00 € TTC
7 page 4Codierstecker 4138:03

Viessmann
Réf fabricant: 7871636
avec délai
sur devis
Conduite de bouclage ecs Viessmann 7858276
7 page 8Conduite de bouclage ecs
Code article PEX: 367726
Viessmann
Réf fabricant: 7858276
± 3 jours ouvrés
61,20 € TTC
Fixation tole de regulation Viessmann 7858185
7 page 2Fixation tole de regulation
Code article PEX: 535297
Viessmann
Réf fabricant: 7858185
± 3 jours ouvrés
25,20 € TTC
Manometre 0-4 bar Viessmann 7840174
7 page 6Manometre 0-4 bar
Code article PEX: 366854
Viessmann
Réf fabricant: 7840174
± 3 jours ouvrés
70,80 € TTC
Fourreau Viessmann 7835727
8 page 8Fourreau
Code article PEX: 253754
Viessmann
Réf fabricant: 7835727
en stock
18,36 € TTC
Insert de vanne d inversion 3 voies Viessmann 7855197
8 page 6Insert de vanne d inversion 3 voies
Code article PEX: 315998
Viessmann
Réf fabricant: 7855197
en stock
115,20 € TTC
Tole de fixation clips pour tubes Viessmann 7858186
8 page 2Tole de fixation clips pour tubes
Code article PEX: 477118
Viessmann
Réf fabricant: 7858186
± 3 jours ouvrés
84,00 € TTC
Bride avec joint Viessmann 7817820
9 page 8Bride avec joint
Code article PEX: 314778
Viessmann
Réf fabricant: 7817820
en stock
64,81 € TTC
9 page 2Regelungsblech unten

Viessmann
Réf fabricant: 7859384
avec délai
sur devis
Logos vitocal 222 Viessmann 7839923
10 page 2Logos vitocal 222
Code article PEX: 315347
Viessmann
Réf fabricant: 7839923
± 3 jours ouvrés
50,40 € TTC
Patte de fixation Viessmann 7818061
10 page 8Patte de fixation
Code article PEX: 246705
Viessmann
Réf fabricant: 7818061
en stock
6,48 € TTC
Platine sa136-a10 raccordement be/ol2 Viessmann 7832859
10 page 4Platine sa136-a10 raccordement be/ol2
Code article PEX: 252882
Viessmann
Réf fabricant: 7832859
± 3 jours ouvrés
84,00 € TTC
Purgeur d air rapide g3/8 Viessmann 7856260
10 page 6Purgeur d air rapide g3/8
Code article PEX: 316164
Viessmann
Réf fabricant: 7856260
± 3 jours ouvrés
24,00 € TTC
Clips tube d=18 / 1,5 Viessmann 7831674
11 page 2Clips tube d=18 / 1,5
Code article PEX: 252471
Viessmann
Réf fabricant: 7831674
± 3 jours ouvrés
14,76 € TTC
Conduite de retour circuit secondaire Viessmann 7858261
11 page 6Conduite de retour circuit secondaire
Code article PEX: 367718
Viessmann
Réf fabricant: 7858261
± 3 jours ouvrés
307,20 € TTC
Petites pieces pour ballon Viessmann 7859407
11 page 8Petites pieces pour ballon
Code article PEX: 535386
Viessmann
Réf fabricant: 7859407
± 3 jours ouvrés
193,20 € TTC
Platine sa137-a10 avec cache alim Viessmann 7832860
11 page 4Platine sa137-a10 avec cache alim
Code article PEX: 252883
Viessmann
Réf fabricant: 7832860
en stock
84,00 € TTC
Clip pour tube 7 28 mm Viessmann 7858193
12 page 2Clip pour tube 7 28 mm
Code article PEX: 477120
Viessmann
Réf fabricant: 7858193
± 3 jours ouvrés
7,08 € TTC
Conduite depart ballon ecs Viessmann 7858262
12 page 6Conduite depart ballon ecs
Code article PEX: 367719
Viessmann
Réf fabricant: 7858262
± 3 jours ouvrés
150,00 € TTC
Module de commande Viessmann 7856230
12 page 4Module de commande
Code article PEX: 316149
Viessmann
Réf fabricant: 7856230
± 3 jours ouvrés
96,00 € TTC
Robinet de purge d air g 3/8 Viessmann 7836420
12 page 8Robinet de purge d air g 3/8
Code article PEX: 248567
Viessmann
Réf fabricant: 7836420
en stock
13,20 € TTC
Viessmann : bride complete avec anode et Viessmann 7859388
13 page 8Viessmann : bride complete avec anode et
Code article PEX: 662598
Viessmann
Réf fabricant: 7859388
± 3 jours ouvrés
163,20 € TTC
Conduite depart eau de chauffage Viessmann 7858263
13 page 6Conduite depart eau de chauffage
Code article PEX: 367720
Viessmann
Réf fabricant: 7858263
± 3 jours ouvrés
91,20 € TTC
Socle de regulation Viessmann 7831771
13 page 2Socle de regulation
Code article PEX: 252496
Viessmann
Réf fabricant: 7831771
± 3 jours ouvrés
54,00 € TTC
Anode magnesium Viessmann 7859389
14 page 8Anode magnesium
Code article PEX: 535384
Viessmann
Réf fabricant: 7859389
± 3 jours ouvrés
118,80 € TTC
Pieces de blocage gauche et droite Viessmann 7831618
14 page 4Pieces de blocage gauche et droite
Code article PEX: 252436
Viessmann
Réf fabricant: 7831618
± 3 jours ouvrés
23,28 € TTC
Pied m12 x 19 capuchon d=64 Viessmann 7832669
14 page 2Pied m12 x 19 capuchon d=64
Code article PEX: 252833
Viessmann
Réf fabricant: 7832669
± 3 jours ouvrés
30,00 € TTC
14 page 6Rohrl. ausseneinh.-pumpe

Viessmann
Réf fabricant: 7859834
avec délai
sur devis
Vanne 3 voies d isolement Viessmann 7832671
15 page 8Vanne 3 voies d isolement
Code article PEX: 252835
Viessmann
Réf fabricant: 7832671
en stock
93,60 € TTC
Protection Viessmann 7819438
16 page 2Protection
Code article PEX: 247450
Viessmann
Réf fabricant: 7819438
± 3 jours ouvrés
33,60 € TTC
Robinet de purge d air g 3/8 Viessmann 7836420
16 page 6Robinet de purge d air g 3/8
Code article PEX: 248567
Viessmann
Réf fabricant: 7836420
en stock
13,20 € TTC
Robinet de remplissage et de vidange g Viessmann 7858277
16 page 8Robinet de remplissage et de vidange g
Code article PEX: 367727
Viessmann
Réf fabricant: 7858277
± 3 jours ouvrés
69,60 € TTC
Bouchon g3/4 avec joint Viessmann 7832675
17 page 8Bouchon g3/4 avec joint
Code article PEX: 252839
Viessmann
Réf fabricant: 7832675
± 3 jours ouvrés
43,20 € TTC
Joint systeme chauffant elect./bouchon Viessmann 7856251
17 page 6Joint systeme chauffant elect./bouchon
Code article PEX: 316161
Viessmann
Réf fabricant: 7856251
± 3 jours ouvrés
12,60 € TTC
17 page 2Pièces de liaison

Viessmann
Réf fabricant: 7858257
avec délai
sur devis
Plastron arriere nku Viessmann 7833142
17 page 4Plastron arriere nku
Code article PEX: 252990
Viessmann
Réf fabricant: 7833142
± 3 jours ouvrés
93,60 € TTC
Joint torique 28 x 2,5 Viessmann 7823415
18 page 6Joint torique 28 x 2,5
Code article PEX: 249285
Viessmann
Réf fabricant: 7823415
± 3 jours ouvrés
4,80 € TTC
Fixations pour tole Viessmann 7819773
18 page 2Fixations pour tole
Code article PEX: 247661
Viessmann
Réf fabricant: 7819773
en stock
17,52 € TTC
Joint a 35 x 45 x 2 Viessmann 7814728
19 page 6Joint a 35 x 45 x 2
Code article PEX: 245185
Viessmann
Réf fabricant: 7814728
± 3 jours ouvrés
6,00 € TTC
Collier de surete d=25 Viessmann 7829146
19 page 8Collier de surete d=25
Code article PEX: 251857
Viessmann
Réf fabricant: 7829146
± 3 jours ouvrés
8,28 € TTC
19 page 2Warmedammung einsatz

Viessmann
Réf fabricant: 7859850
avec délai
sur devis
20 page 2Halteblech

Viessmann
Réf fabricant: 7859851
avec délai
sur devis
Joint torique 20,63 x 2,62 Viessmann 7829159
20 page 8Joint torique 20,63 x 2,62
Code article PEX: 251866
Viessmann
Réf fabricant: 7829159
± 3 jours ouvrés
11,76 € TTC
Kit joints a 10 x 15 x 1,5 Viessmann 7828002
20 page 6Kit joints a 10 x 15 x 1,5
Code article PEX: 251389
Viessmann
Réf fabricant: 7828002
en stock
10,20 € TTC
Kit joints 17 x 24 x 2 Viessmann 7826217
21 page 8Kit joints 17 x 24 x 2
Code article PEX: 250555
Viessmann
Réf fabricant: 7826217
en stock
10,20 € TTC
Joints toriques pour insert vanne (jeu) Viessmann 7855199
21 page 6Joints toriques pour insert vanne (jeu)
Code article PEX: 316000
Viessmann
Réf fabricant: 7855199
± 3 jours ouvrés
9,60 € TTC
Faisceau de cables 230 v Viessmann 7858297
22 page 4Faisceau de cables 230 v
Code article PEX: 367731
Viessmann
Réf fabricant: 7858297
± 3 jours ouvrés
141,60 € TTC
Joints 23 x 30 x 2 Viessmann 7828003
22 page 8Joints 23 x 30 x 2
Code article PEX: 251390
Viessmann
Réf fabricant: 7828003
en stock
10,20 € TTC
Collier de surete d=25 Viessmann 7829146
22 page 6Collier de surete d=25
Code article PEX: 251857
Viessmann
Réf fabricant: 7829146
± 3 jours ouvrés
8,28 € TTC
Collier de surete d=28 Viessmann 7829054
23 page 6Collier de surete d=28
Code article PEX: 251820
Viessmann
Réf fabricant: 7829054
± 3 jours ouvrés
7,32 € TTC
Joint ballon Ceracell/Vitocell 100 Viessmann 7819647
23 page 8Joint ballon ceracell/vitocell 100
Code article PEX: 247571
Viessmann
Réf fabricant: 7819647
en stock
20,04 € TTC
Clip d=18 Viessmann 7827946
24 page 6Clip d=18
Code article PEX: 251356
Viessmann
Réf fabricant: 7827946
en stock
16,80 € TTC
Clip 7 10 mm (5 pieces) Viessmann 7855260
25 page 6Clip 7 10 mm (5 pieces)
Code article PEX: 316039
Viessmann
Réf fabricant: 7855260
± 3 jours ouvrés
7,08 € TTC
Viessmann : vis bloc hydraulique (jeu) Viessmann 7859403
26 page 6Viessmann : vis bloc hydraulique (jeu)
Code article PEX: 662601
Viessmann
Réf fabricant: 7859403
± 3 jours ouvrés
6,48 € TTC
Controleur de debit type 325 m 600 Viessmann 7856786
27 page 6Controleur de debit type 325 m 600
Code article PEX: 367686
Viessmann
Réf fabricant: 7856786
en stock
87,60 € TTC
Systeme chauffant electrique Viessmann 7859404
28 page 6Systeme chauffant electrique
Code article PEX: 477289
Viessmann
Réf fabricant: 7859404
± 3 jours ouvrés
285,60 € TTC
29 page 6Rohrl. ausseneinh.-hydroblock

Viessmann
Réf fabricant: 7859835
avec délai
sur devis
Fiche de connexion d=28 Viessmann 7859424
30 page 6Fiche de connexion d=28
Code article PEX: 535387
Viessmann
Réf fabricant: 7859424
± 3 jours ouvrés
23,16 € TTC
Capuchon g3/8 Viessmann 7856788
31 page 6Capuchon g3/8
Code article PEX: 717575
Viessmann
Réf fabricant: 7856788
± 3 jours ouvrés
4,20 € TTC
Module asserv. systeme chauffant elec. Viessmann 7856233
32 page 4Module asserv. systeme chauffant elec.
Code article PEX: 316152
Viessmann
Réf fabricant: 7856233
± 3 jours ouvrés
235,20 € TTC
Borne fusible Viessmann 7832905
35 page 4Borne fusible
Code article PEX: 252915
Viessmann
Réf fabricant: 7832905
± 3 jours ouvrés
9,24 € TTC
Fusibles t 6,3a (5 pieces) Viessmann 7822610
36 page 4Fusibles t 6,3a (5 pieces)
Code article PEX: 475862
Viessmann
Réf fabricant: 7822610
± 3 jours ouvrés
26,40 € TTC
Sonde exterieure ntc Viessmann 7837053
37 page 4Sonde exterieure ntc
Code article PEX: 253845
Viessmann
Réf fabricant: 7837053
en stock
178,80 € TTC
Contrefiche cu401 Viessmann 7832898
38 page 4Contrefiche cu401
Code article PEX: 252910
Viessmann
Réf fabricant: 7832898
± 3 jours ouvrés
84,00 € TTC
Contrefiche mb761 Viessmann 7832896
39 page 4Contrefiche mb761
Code article PEX: 252908
Viessmann
Réf fabricant: 7832896
± 3 jours ouvrés
75,60 € TTC
Contrefiche sa135 Viessmann 7832897
40 page 4Contrefiche sa135
Code article PEX: 252909
Viessmann
Réf fabricant: 7832897
± 3 jours ouvrés
28,80 € TTC
Nappe de cables awg 28, 24 x 0,09 mm Viessmann 7856234
41 page 4Nappe de cables awg 28, 24 x 0,09 mm
Code article PEX: 316153
Viessmann
Réf fabricant: 7856234
± 3 jours ouvrés
33,60 € TTC
Cable de liaison 4 poles, longueur 85 mm Viessmann 7856235
42 page 4Cable de liaison 4 poles, longueur 85 mm
Code article PEX: 316154
Viessmann
Réf fabricant: 7856235
± 3 jours ouvrés
25,20 € TTC
Cable de raccordement pompe secondaire Viessmann 7858358
44 page 4Cable de raccordement pompe secondaire
Code article PEX: 367733
Viessmann
Réf fabricant: 7858358
± 3 jours ouvrés
57,60 € TTC
Cable de raccordement pompe secondaire Viessmann 7858376
46 page 4Cable de raccordement pompe secondaire
Code article PEX: 367736
Viessmann
Réf fabricant: 7858376
± 3 jours ouvrés
58,80 € TTC
50 page 4Leitungsbaum temp. sensoren

Viessmann
Réf fabricant: 7859464
avec délai
sur devis
Cable de raccordement modbus Viessmann 7858357
70 page 4Cable de raccordement modbus
Code article PEX: 367732
Viessmann
Réf fabricant: 7858357
± 3 jours ouvrés
26,40 € TTC
Fusible t2 0ah (x5) Viessmann 7867520
99 page 4Fusible t2 0ah (x5)
Code article PEX: 535587
Viessmann
Réf fabricant: 7867520
± 3 jours ouvrés
9,48 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Viessmann VITOCAL 222 A AWOT E 221.A08 (7783633) 7783633 ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242

4.7
158 avis
