Unité interne Viessmann VITOCAL 222 A AWOT E 221.A16 (7733756)



Pompe à chaleur Viessmann
page 2

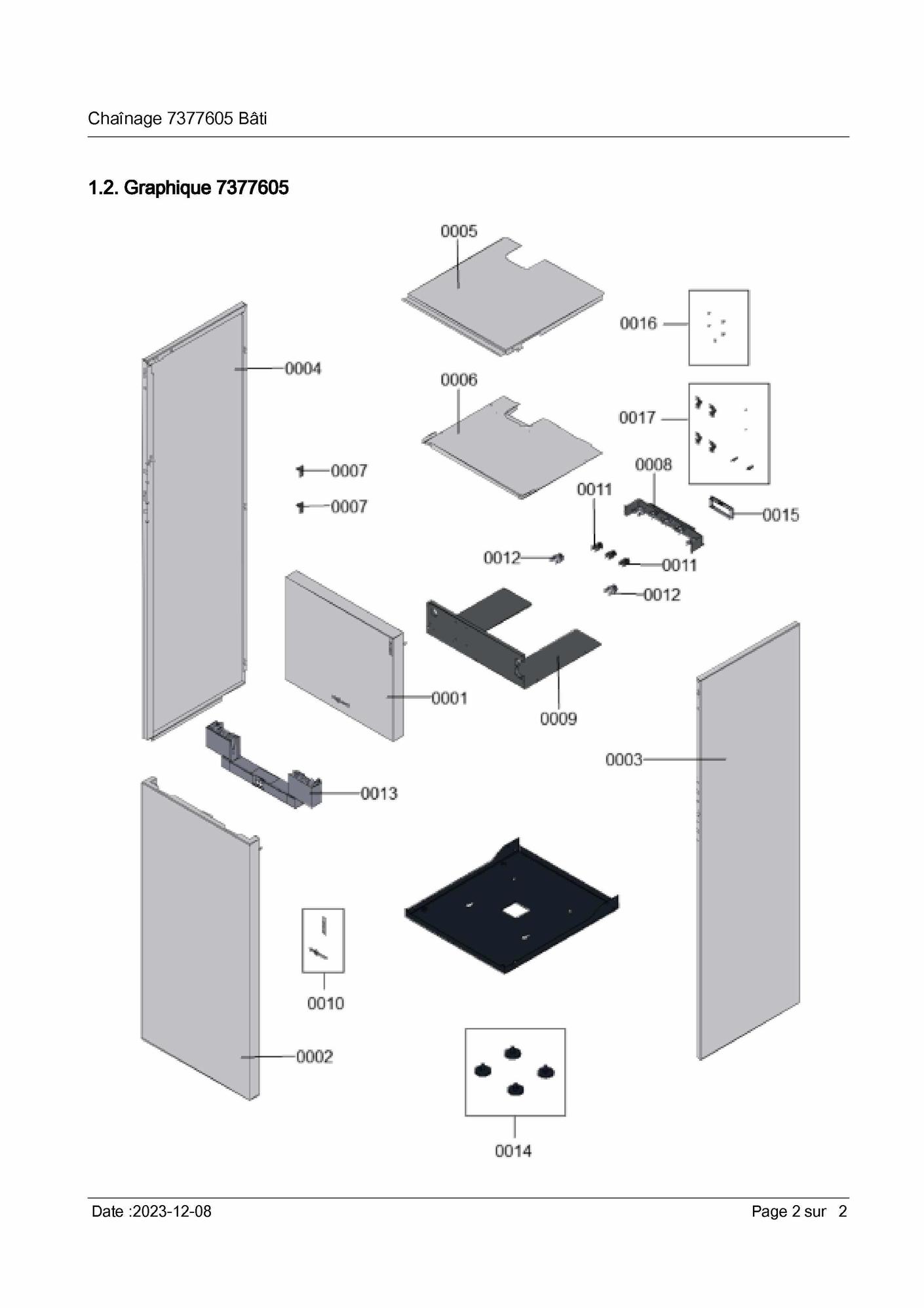

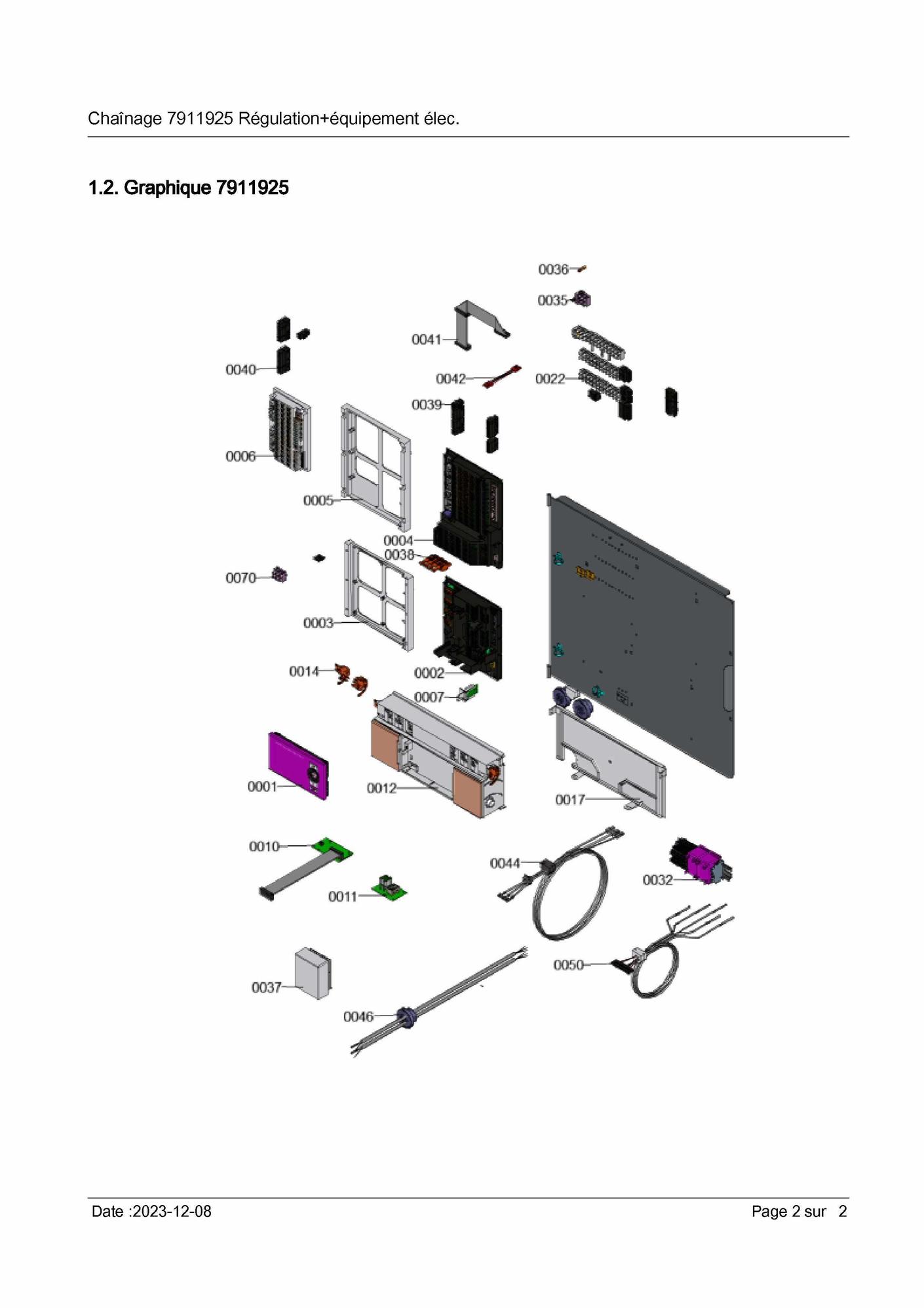

page 4

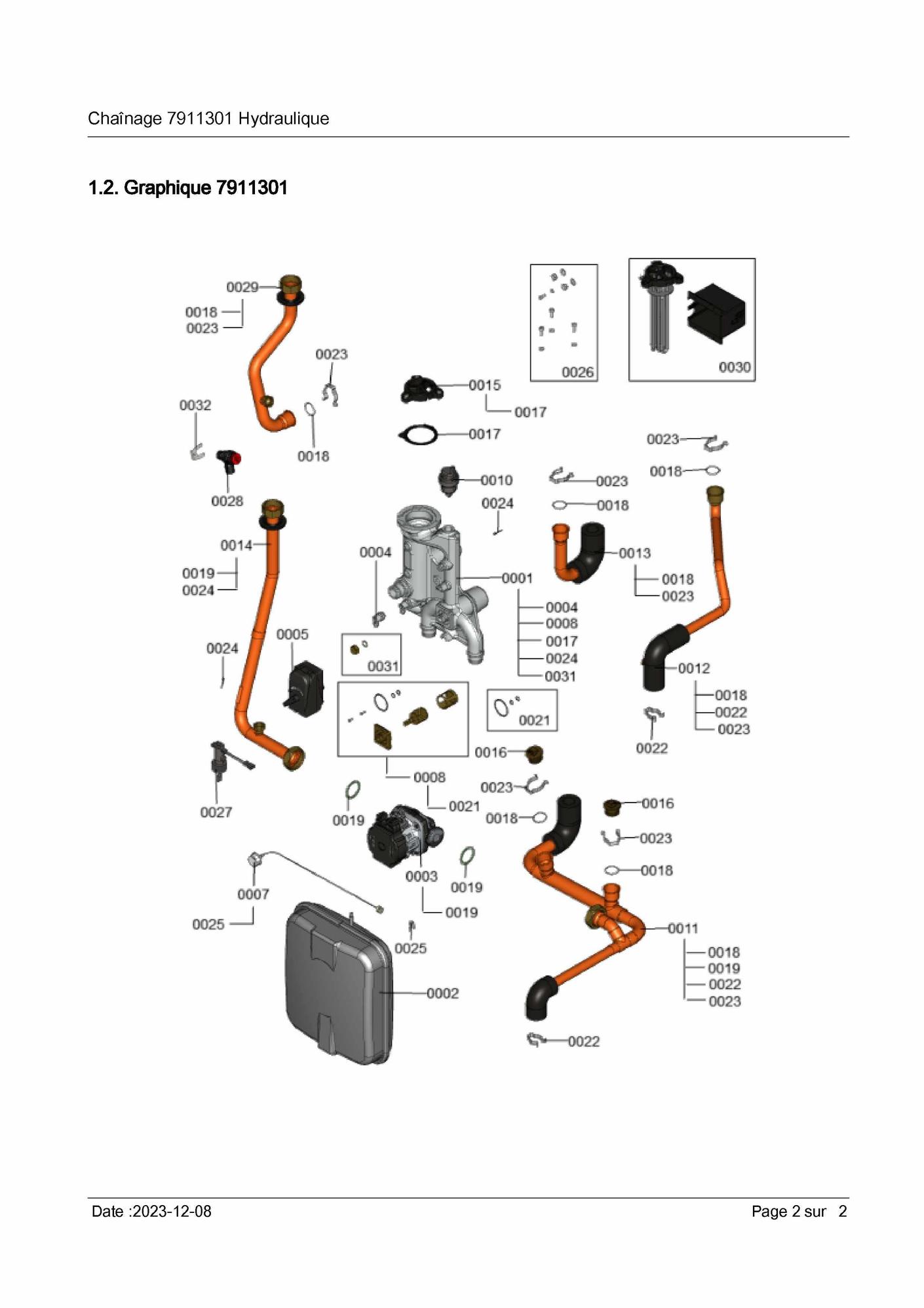

page 6
page 8
Pièces détachées Unité interne Viessmann VITOCAL 222 A AWOT E 221.A16 (7733756) chez Pièces Express


Référence fabricant
Position Schéma
7868569 Jaquette haute 1
7868570 Tole avant bas 2
7868571 Tole droite 3
7868572 Tole laterale gauche 4
7868593 Oberblech 5
7859383 Oberblech innen 6
7858185 Fixation tole de regulation 7
7858186 Tole de fixation clips pour tubes 8
7868575 Regelungsblech unten 9
7839923 Logos vitocal 222 10
7831674 Clips tube d=18 / 1,5 11
7858193 Clip pour tube 7 28 mm 12
7831771 Socle de regulation 13
7832669 Pied m12 x 19 capuchon d=64 14
7819438 Protection 15
7836185 Vis parker 4,8 x 9,5 (5 pieces) 16
7819773 Fixations pour tole 17


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Viessmann VITOCAL 222 A AWOT E 221.A16 (7733756)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Afficheur vitotronic 200 wo1c sw 250 Viessmann 7857344
1 page 4 Afficheur vitotronic 200 wo1c sw 250
Code article PEX: 535259
Viessmann
Réf fabricant: 7857344
± 3 jours ouvrés
296,40 € TTC
Ballon monte 220 l Viessmann 7859385
1 page 8 Ballon monte 220 l
Code article PEX: 477283
Viessmann
Réf fabricant: 7859385
± 3 jours ouvrés
2 280,00 € TTC
Hydrobloc Viessmann 7859397
1 page 6 Hydrobloc
Code article PEX: 535385
Viessmann
Réf fabricant: 7859397
± 3 jours ouvrés
651,60 € TTC
Jaquette haute Viessmann 7868569
1 page 2 Jaquette haute
Code article PEX: 535617
Viessmann
Réf fabricant: 7868569
± 3 jours ouvrés
206,40 € TTC
Conduite d eau chaude Viessmann 7858148
2 page 8 Conduite d eau chaude
Code article PEX: 367709
Viessmann
Réf fabricant: 7858148
± 3 jours ouvrés
56,40 € TTC
Regulateur wpr sw 4515 Viessmann 7857343
2 page 4 Regulateur wpr sw 4515
Code article PEX: 752973
Viessmann
Réf fabricant: 7857343
± 3 jours ouvrés
499,20 € TTC
Tole avant bas Viessmann 7868570
2 page 2 Tole avant bas
Code article PEX: 535618
Viessmann
Réf fabricant: 7868570
± 3 jours ouvrés
270,00 € TTC
Vase d expansion a membrane Viessmann 7836994
2 page 6 Vase d expansion a membrane
Code article PEX: 300241
Viessmann
Réf fabricant: 7836994
en stock
160,80 € TTC
Circulateur calio si 25-75 130 Viessmann 7868538
3 page 6 Circulateur calio si 25-75 130
Code article PEX: 535611
Viessmann
Réf fabricant: 7868538
en stock
345,60 € TTC
Conduite d eau froide Viessmann 7858274
3 page 8 Conduite d eau froide
Code article PEX: 367724
Viessmann
Réf fabricant: 7858274
± 3 jours ouvrés
217,20 € TTC
Support platine cu401 Viessmann 7832861
3 page 4 Support platine cu401
Code article PEX: 252884
Viessmann
Réf fabricant: 7832861
± 3 jours ouvrés
62,40 € TTC
Tole droite Viessmann 7868571
3 page 2 Tole droite
Code article PEX: 535619
Viessmann
Réf fabricant: 7868571
± 3 jours ouvrés
340,80 € TTC
Coude depart ballon ecs Viessmann 7858149
4 page 8 Coude depart ballon ecs
Code article PEX: 367710
Viessmann
Réf fabricant: 7858149
± 3 jours ouvrés
145,20 € TTC
Platine mb761 avec couvercle Viessmann 7891933
4 page 4 Platine mb761 avec couvercle
Code article PEX: 724489
Viessmann
Réf fabricant: 7891933
± 3 jours ouvrés
456,00 € TTC
Robinet de purge d air g 3/8 Viessmann 7836420
4 page 6 Robinet de purge d air g 3/8
Code article PEX: 248567
Viessmann
Réf fabricant: 7836420
en stock
12,72 € TTC
Tole laterale gauche Viessmann 7868572
4 page 2 Tole laterale gauche
Code article PEX: 535620
Viessmann
Réf fabricant: 7868572
± 3 jours ouvrés
340,80 € TTC
5 page 8 Conduite de départ

Viessmann
Réf fabricant: 7859386
avec délai
sur devis
5 page 2 Oberblech

Viessmann
Réf fabricant: 7868593
avec délai
sur devis
Servomoteur Viessmann 7868534
5 page 6 Servomoteur
Code article PEX: 535608
Viessmann
Réf fabricant: 7868534
± 3 jours ouvrés
130,80 € TTC
Support platine mb761 Viessmann 7832862
5 page 4 Support platine mb761
Code article PEX: 252885
Viessmann
Réf fabricant: 7832862
± 3 jours ouvrés
62,40 € TTC
Conduite retour ballon ecs Viessmann 7859387
6 page 8 Conduite retour ballon ecs
Code article PEX: 717642
Viessmann
Réf fabricant: 7859387
± 3 jours ouvrés
124,80 € TTC
6 page 2 Oberblech innen

Viessmann
Réf fabricant: 7859383
avec délai
sur devis
Platine sa135 avec tole de protection Viessmann 7863816
6 page 4 Platine sa135 avec tole de protection
Code article PEX: 367955
Viessmann
Réf fabricant: 7863816
± 3 jours ouvrés
244,80 € TTC
7 page 4 Codierstecker 413a:03

Viessmann
Réf fabricant: 7871638
avec délai
sur devis
Conduite de bouclage ecs Viessmann 7858276
7 page 8 Conduite de bouclage ecs
Code article PEX: 367726
Viessmann
Réf fabricant: 7858276
± 3 jours ouvrés
57,60 € TTC
Fixation tole de regulation Viessmann 7858185
7 page 2 Fixation tole de regulation
Code article PEX: 535297
Viessmann
Réf fabricant: 7858185
± 3 jours ouvrés
22,80 € TTC
Manometre amanometer mit kapillar 0-4bar Viessmann 7835951
7 page 6 Manometre amanometer mit kapillar 0-4bar
Code article PEX: 253773
Viessmann
Réf fabricant: 7835951
± 3 jours ouvrés
54,00 € TTC
Fourreau Viessmann 7835727
8 page 8 Fourreau
Code article PEX: 253754
Viessmann
Réf fabricant: 7835727
en stock
17,64 € TTC
Insert de vanne d inversion 3 voies Viessmann 7855197
8 page 6 Insert de vanne d inversion 3 voies
Code article PEX: 315998
Viessmann
Réf fabricant: 7855197
± 3 jours ouvrés
111,60 € TTC
Tole de fixation clips pour tubes Viessmann 7858186
8 page 2 Tole de fixation clips pour tubes
Code article PEX: 477118
Viessmann
Réf fabricant: 7858186
± 3 jours ouvrés
79,20 € TTC
Bride avec joint Viessmann 7817820
9 page 8 Bride avec joint
Code article PEX: 314778
Viessmann
Réf fabricant: 7817820
En cours de réappro
61,20 € TTC
9 page 2 Regelungsblech unten

Viessmann
Réf fabricant: 7868575
avec délai
sur devis
Logos vitocal 222 Viessmann 7839923
10 page 2 Logos vitocal 222
Code article PEX: 315347
Viessmann
Réf fabricant: 7839923
± 3 jours ouvrés
48,00 € TTC
Patte de fixation Viessmann 7818061
10 page 8 Patte de fixation
Code article PEX: 246705
Viessmann
Réf fabricant: 7818061
± 3 jours ouvrés
6,24 € TTC
Platine sa136-a10 raccordement be/ol2 Viessmann 7832859
10 page 4 Platine sa136-a10 raccordement be/ol2
Code article PEX: 252882
Viessmann
Réf fabricant: 7832859
± 3 jours ouvrés
79,20 € TTC
Purgeur automatique Viessmann 7868537
10 page 6 Purgeur automatique
Code article PEX: 717738
Viessmann
Réf fabricant: 7868537
± 3 jours ouvrés
21,84 € TTC
Clips tube d=18 / 1,5 Viessmann 7831674
11 page 2 Clips tube d=18 / 1,5
Code article PEX: 252471
Viessmann
Réf fabricant: 7831674
en stock
14,16 € TTC
Conduite retour d28 Viessmann 7868580
11 page 6 Conduite retour d28
Code article PEX: 535623
Viessmann
Réf fabricant: 7868580
± 3 jours ouvrés
228,00 € TTC
Petites pieces pour ballon Viessmann 7859407
11 page 8 Petites pieces pour ballon
Code article PEX: 535386
Viessmann
Réf fabricant: 7859407
± 3 jours ouvrés
187,20 € TTC
Platine sa137-a10 avec cache alim Viessmann 7832860
11 page 4 Platine sa137-a10 avec cache alim
Code article PEX: 252883
Viessmann
Réf fabricant: 7832860
en stock
79,20 € TTC
Clip pour tube 7 28 mm Viessmann 7858193
12 page 2 Clip pour tube 7 28 mm
Code article PEX: 477120
Viessmann
Réf fabricant: 7858193
± 3 jours ouvrés
6,84 € TTC
Conduite depart ballon ecs Viessmann 7868581
12 page 6 Conduite depart ballon ecs
Code article PEX: 535624
Viessmann
Réf fabricant: 7868581
± 3 jours ouvrés
115,20 € TTC
Module de commande Viessmann 7856230
12 page 4 Module de commande
Code article PEX: 316149
Viessmann
Réf fabricant: 7856230
± 3 jours ouvrés
91,20 € TTC
Robinet de purge d air g 3/8 Viessmann 7836420
12 page 8 Robinet de purge d air g 3/8
Code article PEX: 248567
Viessmann
Réf fabricant: 7836420
en stock
12,72 € TTC
Viessmann : bride complete avec anode et Viessmann 7859388
13 page 8 Viessmann : bride complete avec anode et
Code article PEX: 662598
Viessmann
Réf fabricant: 7859388
± 3 jours ouvrés
158,40 € TTC
Conduite depart eau de chauffage Viessmann 7858263
13 page 6 Conduite depart eau de chauffage
Code article PEX: 367720
Viessmann
Réf fabricant: 7858263
± 3 jours ouvrés
86,40 € TTC
Socle de regulation Viessmann 7831771
13 page 2 Socle de regulation
Code article PEX: 252496
Viessmann
Réf fabricant: 7831771
± 3 jours ouvrés
51,60 € TTC
Anode magnesium Viessmann 7859389
14 page 8 Anode magnesium
Code article PEX: 535384
Viessmann
Réf fabricant: 7859389
± 3 jours ouvrés
115,20 € TTC
14 page 6 Leitung ausseneinh.-pumpe

Viessmann
Réf fabricant: 7868664
avec délai
sur devis
Pieces de blocage gauche et droite Viessmann 7831618
14 page 4 Pieces de blocage gauche et droite
Code article PEX: 252436
Viessmann
Réf fabricant: 7831618
± 3 jours ouvrés
21,12 € TTC
Pied m12 x 19 capuchon d=64 Viessmann 7832669
14 page 2 Pied m12 x 19 capuchon d=64
Code article PEX: 252833
Viessmann
Réf fabricant: 7832669
± 3 jours ouvrés
27,60 € TTC
Protection Viessmann 7819438
15 page 2 Protection
Code article PEX: 247450
Viessmann
Réf fabricant: 7819438
± 3 jours ouvrés
30,00 € TTC
Deckel hydroblock Viessmann 7868595
15 page 6 Deckel hydroblock
Code article PEX: 717743
Viessmann
Réf fabricant: 7868595

obsolète

Vanne 3 voies d isolement Viessmann 7832671
15 page 8 Vanne 3 voies d isolement
Code article PEX: 252835
Viessmann
Réf fabricant: 7832671
± 3 jours ouvrés
88,80 € TTC
Fiche de connexion d=28 Viessmann 7859424
16 page 6 Fiche de connexion d=28
Code article PEX: 535387
Viessmann
Réf fabricant: 7859424
± 3 jours ouvrés
21,00 € TTC
Robinet de remplissage et de vidange g Viessmann 7858277
16 page 8 Robinet de remplissage et de vidange g
Code article PEX: 367727
Viessmann
Réf fabricant: 7858277
± 3 jours ouvrés
66,00 € TTC
Vis parker 4,8 x 9,5 (5 pieces) Viessmann 7836185
16 page 2 Vis parker 4,8 x 9,5 (5 pieces)
Code article PEX: 299945
Viessmann
Réf fabricant: 7836185
± 3 jours ouvrés
7,20 € TTC
Bouchon g3/4 avec joint Viessmann 7832675
17 page 8 Bouchon g3/4 avec joint
Code article PEX: 252839
Viessmann
Réf fabricant: 7832675
± 3 jours ouvrés
39,60 € TTC
Joint systeme chauffant elect./bouchon Viessmann 7856251
17 page 6 Joint systeme chauffant elect./bouchon
Code article PEX: 316161
Viessmann
Réf fabricant: 7856251
± 3 jours ouvrés
12,12 € TTC
Plastron arriere nku Viessmann 7833142
17 page 4 Plastron arriere nku
Code article PEX: 252990
Viessmann
Réf fabricant: 7833142
± 3 jours ouvrés
88,80 € TTC
Fixations pour tole Viessmann 7819773
17 page 2 Fixations pour tole
Code article PEX: 247661
Viessmann
Réf fabricant: 7819773
en stock
16,80 € TTC
Joint torique 28 x 2,5 Viessmann 7823415
18 page 6 Joint torique 28 x 2,5
Code article PEX: 249285
Viessmann
Réf fabricant: 7823415
en stock
4,20 € TTC
Joint a 35 x 45 x 2 Viessmann 7814728
19 page 6 Joint a 35 x 45 x 2
Code article PEX: 245185
Viessmann
Réf fabricant: 7814728
± 3 jours ouvrés
6,24 € TTC
Collier de surete d=25 Viessmann 7829146
19 page 8 Collier de surete d=25
Code article PEX: 251857
Viessmann
Réf fabricant: 7829146
± 3 jours ouvrés
7,92 € TTC
Joint torique 20,63 x 2,62 Viessmann 7829159
20 page 8 Joint torique 20,63 x 2,62
Code article PEX: 251866
Viessmann
Réf fabricant: 7829159
± 3 jours ouvrés
11,28 € TTC
Kit joints 17 x 24 x 2 Viessmann 7826217
21 page 8 Kit joints 17 x 24 x 2
Code article PEX: 250555
Viessmann
Réf fabricant: 7826217
en stock
9,84 € TTC
Joints toriques pour insert vanne (jeu) Viessmann 7855199
21 page 6 Joints toriques pour insert vanne (jeu)
Code article PEX: 316000
Viessmann
Réf fabricant: 7855199
± 3 jours ouvrés
9,48 € TTC
Faisceau de cables 230 v Viessmann 7858297
22 page 4 Faisceau de cables 230 v
Code article PEX: 367731
Viessmann
Réf fabricant: 7858297
± 3 jours ouvrés
136,80 € TTC
Joints 23 x 30 x 2 Viessmann 7828003
22 page 8 Joints 23 x 30 x 2
Code article PEX: 251390
Viessmann
Réf fabricant: 7828003
en stock
9,84 € TTC
Collier de surete d=25 Viessmann 7829146
22 page 6 Collier de surete d=25
Code article PEX: 251857
Viessmann
Réf fabricant: 7829146
± 3 jours ouvrés
7,92 € TTC
Collier de surete d=28 Viessmann 7829054
23 page 6 Collier de surete d=28
Code article PEX: 251820
Viessmann
Réf fabricant: 7829054
± 3 jours ouvrés
7,08 € TTC
Joint ballon Ceracell/Vitocell 100 Viessmann 7819647
23 page 8 Joint ballon ceracell/vitocell 100
Code article PEX: 247571
Viessmann
Réf fabricant: 7819647
en stock
18,24 € TTC
Entretoise plastique Viessmann 7834533
24 page 6 Entretoise plastique
Code article PEX: 299488
Viessmann
Réf fabricant: 7834533
± 3 jours ouvrés
17,64 € TTC
Clip 7 10 mm (5 pieces) Viessmann 7855260
25 page 6 Clip 7 10 mm (5 pieces)
Code article PEX: 316039
Viessmann
Réf fabricant: 7855260
± 3 jours ouvrés
6,84 € TTC
Schraubenset hydroblock Viessmann 7868531
26 page 6 Schraubenset hydroblock
Code article PEX: 752376
Viessmann
Réf fabricant: 7868531
± 3 jours ouvrés
9,00 € TTC
Controleur de debit type 325 m 1250 Viessmann 7858109
27 page 6 Controleur de debit type 325 m 1250
Code article PEX: 367706
Viessmann
Réf fabricant: 7858109
en stock
82,80 € TTC
Soupape de securite Viessmann 7868536
28 page 6 Soupape de securite
Code article PEX: 535610
Viessmann
Réf fabricant: 7868536
en stock
16,80 € TTC
29 page 6 Leitung ausseneinh.-hydroblock

Viessmann
Réf fabricant: 7868665
avec délai
sur devis
Resistance electrique Viessmann 7868584
30 page 6 Resistance electrique
Code article PEX: 535627
Viessmann
Réf fabricant: 7868584
± 3 jours ouvrés
367,20 € TTC
Capuchon g3/8 Viessmann 7856788
31 page 6 Capuchon g3/8
Code article PEX: 717575
Viessmann
Réf fabricant: 7856788
± 3 jours ouvrés
4,08 € TTC
Clip d=18 Viessmann 7827946
32 page 6 Clip d=18
Code article PEX: 251356
Viessmann
Réf fabricant: 7827946
± 3 jours ouvrés
15,72 € TTC
Module asserv. systeme chauffant elec. Viessmann 7856233
32 page 4 Module asserv. systeme chauffant elec.
Code article PEX: 316152
Viessmann
Réf fabricant: 7856233
± 3 jours ouvrés
228,00 € TTC
Borne fusible Viessmann 7832905
35 page 4 Borne fusible
Code article PEX: 252915
Viessmann
Réf fabricant: 7832905
± 3 jours ouvrés
8,88 € TTC
Fusibles t 6,3a (5 pieces) Viessmann 7822610
36 page 4 Fusibles t 6,3a (5 pieces)
Code article PEX: 475862
Viessmann
Réf fabricant: 7822610
± 3 jours ouvrés
24,00 € TTC
Sonde exterieure ntc Viessmann 7837053
37 page 4 Sonde exterieure ntc
Code article PEX: 253845
Viessmann
Réf fabricant: 7837053
en stock
176,40 € TTC
Contrefiche cu401 Viessmann 7832898
38 page 4 Contrefiche cu401
Code article PEX: 252910
Viessmann
Réf fabricant: 7832898
± 3 jours ouvrés
79,20 € TTC
Contrefiche mb761 Viessmann 7832896
39 page 4 Contrefiche mb761
Code article PEX: 252908
Viessmann
Réf fabricant: 7832896
± 3 jours ouvrés
72,00 € TTC
Contrefiche sa135 Viessmann 7832897
40 page 4 Contrefiche sa135
Code article PEX: 252909
Viessmann
Réf fabricant: 7832897
± 3 jours ouvrés
26,40 € TTC
Nappe de cables awg 28, 24 x 0,09 mm Viessmann 7856234
41 page 4 Nappe de cables awg 28, 24 x 0,09 mm
Code article PEX: 316153
Viessmann
Réf fabricant: 7856234
± 3 jours ouvrés
30,00 € TTC
Cable de liaison 4 poles, longueur 85 mm Viessmann 7856235
42 page 4 Cable de liaison 4 poles, longueur 85 mm
Code article PEX: 316154
Viessmann
Réf fabricant: 7856235
± 3 jours ouvrés
22,80 € TTC
Cable resistance electrique Viessmann 7868551
44 page 4 Cable resistance electrique
Code article PEX: 752380
Viessmann
Réf fabricant: 7868551
± 3 jours ouvrés
34,80 € TTC
Cable pompe/van d inversion/contrlr debi Viessmann 7868552
46 page 4 Cable pompe/van d inversion/contrlr debi
Code article PEX: 717741
Viessmann
Réf fabricant: 7868552
± 3 jours ouvrés
55,20 € TTC
Faisceau de cables avec sondes - pwm/ppe Viessmann 7868558
50 page 4 Faisceau de cables avec sondes - pwm/ppe
Code article PEX: 737130
Viessmann
Réf fabricant: 7868558
± 3 jours ouvrés
128,40 € TTC
Cable de raccordement modbus Viessmann 7858357
70 page 4 Cable de raccordement modbus
Code article PEX: 367732
Viessmann
Réf fabricant: 7858357
± 3 jours ouvrés
24,00 € TTC
Fusible t2 0ah (x5) Viessmann 7867520
99 page 4 Fusible t2 0ah (x5)
Code article PEX: 535587
Viessmann
Réf fabricant: 7867520
± 3 jours ouvrés
9,12 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Viessmann VITOCAL 222 A AWOT E 221.A16 (7733756) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
