Chaudière Viessmann VITOGAS 100 GA1 E 30KW NAT (7518409)

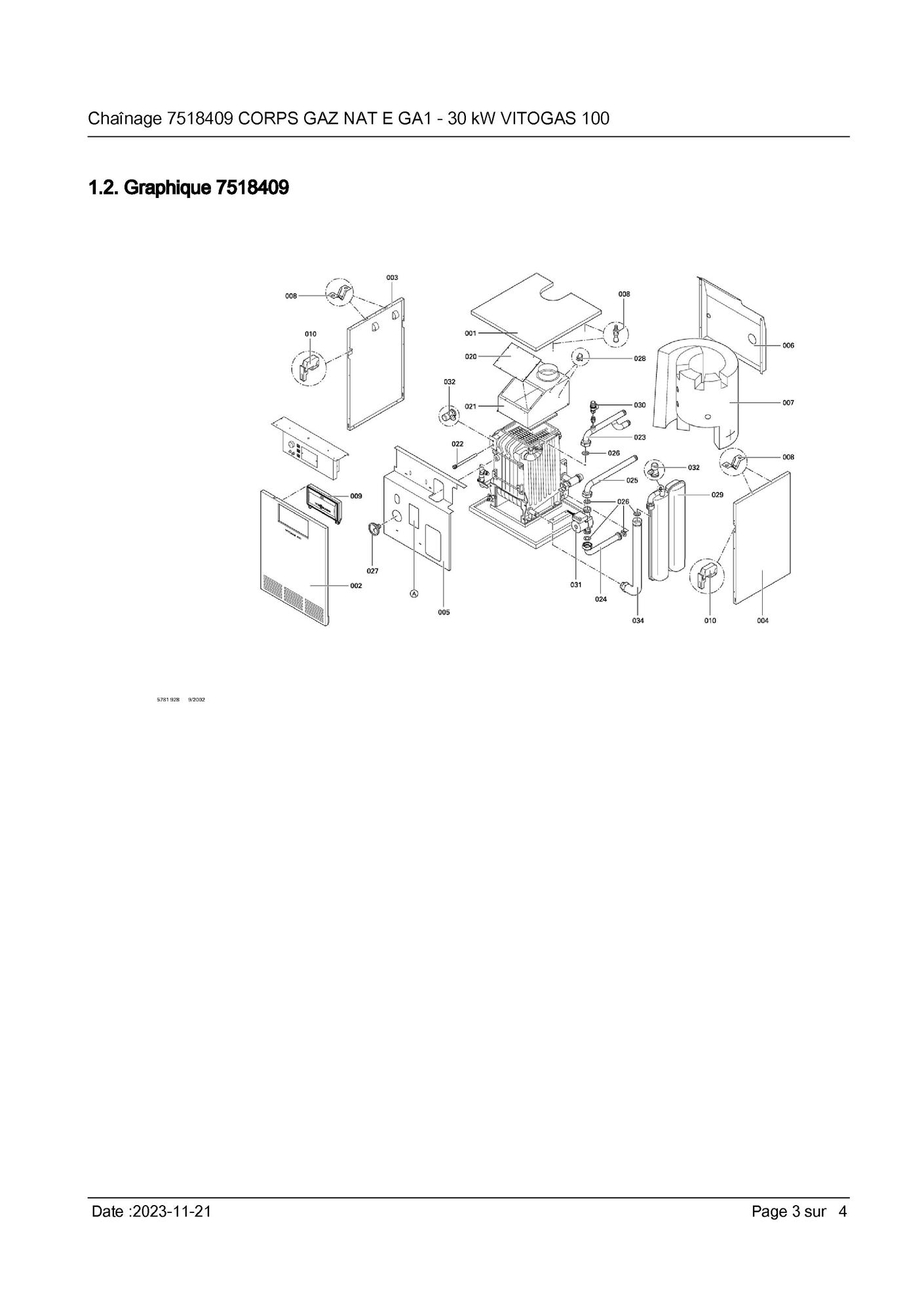

page 3

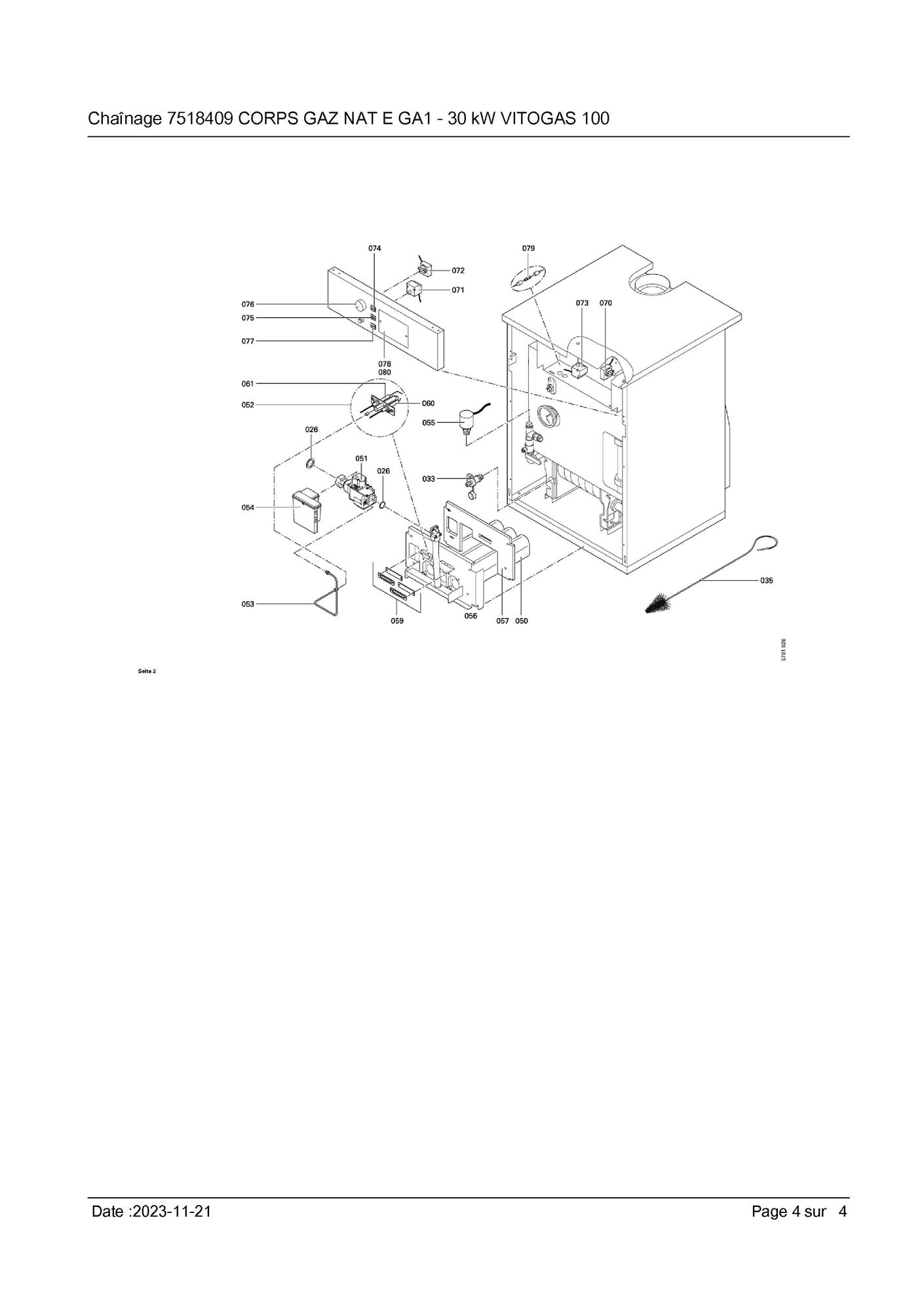

page 4
Pièces détachées Chaudière Viessmann VITOGAS 100 GA1 E 30KW NAT (7518409) chez Pièces Express


Référence fabricant
Position Schéma
7817591 Tole superieure ga1 30kw vitogas 100 1
7817593 Tole avant ga1 vitogas 100 2
7817595 Tole laterale gauche gu1 vitogas 100 3
7817596 Tole laterale droite gu1 vitogas100 4
7817599 Mittelblech 5
7817603 Tole arriere ga1 30kw 6
7817608 Matelas isolant 7
7819773 Fixations pour tole 8
7818674 Cache 9
7370477 Bouton fermeture tole atm17/29 10
7819491 Spray peinture blanc 11
7819490 Baton de peinture blanche 12
7817613 Trappe de ramonage ga1 30kw 20
7370486 Coupe-tirage atm29 21
7265060 Doigt de gant pour montage aquastat 22
7816492 Tuyau depart chaudiere gu1 24+30 kw 23
7370421 Tube retour ga1 17/24/29 kw 24
7370438 Conduite retour partie2 ga1 17/24/29 kw 25
7370440 Jeu de joints ga1 26
7370439 Manometre atm17-29 27
7370424 Fixation de sonde ga1 17/24/29kw 28
7370434 Vase d expansion atm17-29 29
7370435 Soupape de securite atm17-19 30
7874668 Moteur circulateur upmo-70 ph 31
7815094 Purgeur d air manuel 1/8 32
7814863 Vanne a bille r 1/2 avec poignee 33
7812296 Tube ondule dn25 l=600 mm 34
7370472 Brosse de nettoyage atm17-29 35
5486996 Nm vitogas 100 ga1 36
5686338 Nmt vitogas 100 ga1 37
5586358 Nu vitogas 100 ga1 39
5781928 Et-bildl. vitogas ga1 40
7370444 Rampe bruleur ga1 50
7817321 Bloc combine gaz litola lvc et atmola 51
7370445 Support d'electrodes avec injecteur 52
7819087 Conduite gaz allumage ga1 30kw 53
7370458 Boitier de controle atm17-29 s4565bf1054 54
7370459 Surveillance pression de gaz atm17-29 55
7817666 Bruleur ga1 30kw 56
7819084 Isolation chambre combustion 30 kw 57
7819081 Nourrice 30 kw 58
7370450 Verre de viseur de flamme atm17-29 59
7370451 Electrode d allumage atm17-29 60
7370452 Electrode surveillance atm17-29 gaz nat 61
7383993 Kit de transformation gaz nat ga1 30kw 62
7383996 Kit de transfo but./prop 30 kw 63
7820262 Aquastat ego gu1 70
7370461 Limiteur temperature securite atm17-29 71
7370462 Aquastat de reglage de la chaudiere 72
7370463 Thermostat gaz de fumees atm17-29 73
7370464 Interrupteur electrique atm17-29 74
7370466 Inverseur ete/hiver 75
7370467 Bouton reglage cons.temp.eau ch.atm17-29 76
7370468 Commutateur manuel/auto. atm17-29 77
7370405 Regulation reservoir vitogas ga/gu1 78
7370470 Fusible (10 pieces) atm17-29 79
7370473 Trappe regulation ecs ga1 80


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Viessmann VITOGAS 100 GA1 E 30KW NAT (7518409)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Tole superieure ga1 30kw vitogas 100 Viessmann 7817591
Tole superieure ga1 30kw vitogas 100
Code article PEX: 246428
Viessmann
Réf fabricant: 7817591
± 3 jours ouvrés
79,20 € TTC
Tole avant ga1 vitogas 100 Viessmann 7817593
Tole avant ga1 vitogas 100
Code article PEX: 246430
Viessmann
Réf fabricant: 7817593
± 3 jours ouvrés
218,40 € TTC
Tole laterale gauche gu1 vitogas 100 Viessmann 7817595
Tole laterale gauche gu1 vitogas 100
Code article PEX: 246432
Viessmann
Réf fabricant: 7817595
± 3 jours ouvrés
312,00 € TTC
Tole laterale droite gu1 vitogas100 Viessmann 7817596
Tole laterale droite gu1 vitogas100
Code article PEX: 246433
Viessmann
Réf fabricant: 7817596
± 3 jours ouvrés
312,00 € TTC
Mittelblech Viessmann 7817599
Mittelblech
Code article PEX: 366069
Viessmann
Réf fabricant: 7817599

obsolète

Tole arriere ga1 30kw Viessmann 7817603
Tole arriere ga1 30kw
Code article PEX: 246438
Viessmann
Réf fabricant: 7817603
± 3 jours ouvrés
88,80 € TTC
Matelas isolant Viessmann 7817608
Matelas isolant
Code article PEX: 246443
Viessmann
Réf fabricant: 7817608
± 3 jours ouvrés
218,40 € TTC
Fixations pour tole Viessmann 7819773
Fixations pour tole
Code article PEX: 247661
Viessmann
Réf fabricant: 7819773
en stock
16,80 € TTC
Cache Viessmann 7818674
Cache
Code article PEX: 247008
Viessmann
Réf fabricant: 7818674

obsolète

Bouton fermeture tole atm17/29 Viessmann 7370477
Bouton fermeture tole atm17/29
Code article PEX: 243169
Viessmann
Réf fabricant: 7370477
± 3 jours ouvrés
48,00 € TTC
Spray peinture blanc Viessmann 7819491
Spray peinture blanc
Code article PEX: 247468
Viessmann
Réf fabricant: 7819491

obsolète

Baton de peinture blanche Viessmann 7819490
Baton de peinture blanche
Code article PEX: 247467
Viessmann
Réf fabricant: 7819490

obsolète

Trappe de ramonage ga1 30kw Viessmann 7817613
Trappe de ramonage ga1 30kw
Code article PEX: 246448
Viessmann
Réf fabricant: 7817613
± 3 jours ouvrés
88,80 € TTC
Coupe-tirage atm29 Viessmann 7370486
Coupe-tirage atm29
Code article PEX: 243176
Viessmann
Réf fabricant: 7370486
± 3 jours ouvrés
459,60 € TTC
Doigt de gant pour montage aquastat Viessmann 7265060
Doigt de gant pour montage aquastat
Code article PEX: 475386
Viessmann
Réf fabricant: 7265060
± 3 jours ouvrés
55,20 € TTC
Tuyau depart chaudiere gu1 24+30 kw Viessmann 7816492
Tuyau depart chaudiere gu1 24+30 kw
Code article PEX: 245865
Viessmann
Réf fabricant: 7816492
± 3 jours ouvrés
144,00 € TTC
Tube retour ga1 17/24/29 kw Viessmann 7370421
Tube retour ga1 17/24/29 kw
Code article PEX: 243117
Viessmann
Réf fabricant: 7370421

obsolète

Conduite retour partie2 ga1 17/24/29 kw Viessmann 7370438
Conduite retour partie2 ga1 17/24/29 kw
Code article PEX: 243133
Viessmann
Réf fabricant: 7370438

obsolète

Jeu de joints ga1 Viessmann 7370440
Jeu de joints ga1
Code article PEX: 243135
Viessmann
Réf fabricant: 7370440
± 3 jours ouvrés
100,80 € TTC
Manometre atm17-29 Viessmann 7370439
Manometre atm17-29
Code article PEX: 243134
Viessmann
Réf fabricant: 7370439

obsolète

Fixation de sonde ga1 17/24/29kw Viessmann 7370424
Fixation de sonde ga1 17/24/29kw
Code article PEX: 243120
Viessmann
Réf fabricant: 7370424

obsolète

Vase d expansion atm17-29 Viessmann 7370434
Vase d expansion atm17-29
Code article PEX: 243129
Viessmann
Réf fabricant: 7370434
± 3 jours ouvrés
661,20 € TTC
Soupape de securite atm17-19 Viessmann 7370435
Soupape de securite atm17-19
Code article PEX: 243130
Viessmann
Réf fabricant: 7370435
± 3 jours ouvrés
62,40 € TTC
Moteur circulateur upmo-70 ph Viessmann 7874668
Moteur circulateur upmo-70 ph
Code article PEX: 571562
Viessmann
Réf fabricant: 7874668
en stock
430,80 € TTC
Purgeur d air manuel 1/8 Viessmann 7815094
Purgeur d air manuel 1/8
Code article PEX: 245271
Viessmann
Réf fabricant: 7815094
en stock
26,40 € TTC
Vanne a bille r 1/2 avec poignee Viessmann 7814863
Vanne a bille r 1/2 avec poignee
Code article PEX: 475743
Viessmann
Réf fabricant: 7814863
en stock
26,40 € TTC
Tube ondule dn25 l=600 mm Viessmann 7812296
Tube ondule dn25 l=600 mm
Code article PEX: 244524
Viessmann
Réf fabricant: 7812296

obsolète

Brosse de nettoyage atm17-29 Viessmann 7370472
Brosse de nettoyage atm17-29
Code article PEX: 243164
Viessmann
Réf fabricant: 7370472
± 3 jours ouvrés
62,40 € TTC
36 page 4 Nm vitogas 100 ga1

Viessmann
Réf fabricant: 5486996
avec délai
sur devis
37 page 3 Nmt vitogas 100 ga1

Viessmann
Réf fabricant: 5686338
avec délai
sur devis
39 page 3 Nu vitogas 100 ga1

Viessmann
Réf fabricant: 5586358
avec délai
sur devis
40 page 3 Et-bildl. vitogas ga1

Viessmann
Réf fabricant: 5781928
avec délai
sur devis
Rampe bruleur ga1 Viessmann 7370444
Rampe bruleur ga1
Code article PEX: 243139
Viessmann
Réf fabricant: 7370444
± 3 jours ouvrés
121,20 € TTC
Bloc combine gaz litola lvc et atmola Viessmann 7817321
Bloc combine gaz litola lvc et atmola
Code article PEX: 246268
Viessmann
Réf fabricant: 7817321
en stock
430,80 € TTC
Support d'electrodes avec injecteur Viessmann 7370445
Support d'electrodes avec injecteur
Code article PEX: 243140
Viessmann
Réf fabricant: 7370445
en stock
88,80 € TTC
Conduite gaz allumage ga1 30kw Viessmann 7819087
Conduite gaz allumage ga1 30kw
Code article PEX: 247218
Viessmann
Réf fabricant: 7819087

obsolète

Boitier de controle atm17-29 S4565BF1054 Viessmann 7370458
Boitier de controle atm17-29 s4565bf1054
Code article PEX: 243153
Viessmann
Réf fabricant: 7370458
en stock
504,00 € TTC
Surveillance pression de gaz atm17-29 Viessmann 7370459
Surveillance pression de gaz atm17-29
Code article PEX: 243154
Viessmann
Réf fabricant: 7370459
± 3 jours ouvrés
218,40 € TTC
Bruleur ga1 30kw Viessmann 7817666
Bruleur ga1 30kw
Code article PEX: 246473
Viessmann
Réf fabricant: 7817666

obsolète

Isolation chambre combustion 30 kw Viessmann 7819084
Isolation chambre combustion 30 kw
Code article PEX: 247215
Viessmann
Réf fabricant: 7819084
± 3 jours ouvrés
236,40 € TTC
Nourrice 30 kw Viessmann 7819081
Nourrice 30 kw
Code article PEX: 247212
Viessmann
Réf fabricant: 7819081

obsolète

Verre de viseur de flamme atm17-29 Viessmann 7370450
Verre de viseur de flamme atm17-29
Code article PEX: 243145
Viessmann
Réf fabricant: 7370450
en stock
54,00 € TTC
Electrode d allumage atm17-29 Viessmann 7370451
Electrode d allumage atm17-29
Code article PEX: 243146
Viessmann
Réf fabricant: 7370451
en stock
58,80 € TTC
Electrode surveillance atm17-29 gaz nat Viessmann 7370452
Electrode surveillance atm17-29 gaz nat
Code article PEX: 243147
Viessmann
Réf fabricant: 7370452
en stock
51,60 € TTC
Kit de transformation gaz nat ga1 30kw Viessmann 7383993
Kit de transformation gaz nat ga1 30kw
Code article PEX: 243333
Viessmann
Réf fabricant: 7383993
± 3 jours ouvrés
88,80 € TTC
Kit de transfo but./prop 30 kw Viessmann 7383996
Kit de transfo but./prop 30 kw
Code article PEX: 365747
Viessmann
Réf fabricant: 7383996
± 3 jours ouvrés
129,60 € TTC
Aquastat ego gu1 Viessmann 7820262
Aquastat ego gu1
Code article PEX: 247987
Viessmann
Réf fabricant: 7820262
± 3 jours ouvrés
212,40 € TTC
Limiteur temperature securite atm17-29 Viessmann 7370461
Limiteur temperature securite atm17-29
Code article PEX: 243156
Viessmann
Réf fabricant: 7370461

obsolète

Aquastat de reglage de la chaudiere Viessmann 7370462
Aquastat de reglage de la chaudiere
Code article PEX: 243157
Viessmann
Réf fabricant: 7370462

obsolète

Thermostat gaz de fumees atm17-29 Viessmann 7370463
Thermostat gaz de fumees atm17-29
Code article PEX: 243158
Viessmann
Réf fabricant: 7370463
± 3 jours ouvrés
212,40 € TTC
Interrupteur electrique atm17-29 Viessmann 7370464
Interrupteur electrique atm17-29
Code article PEX: 243159
Viessmann
Réf fabricant: 7370464
± 3 jours ouvrés
36,00 € TTC
Inverseur ete/hiver Viessmann 7370466
Inverseur ete/hiver
Code article PEX: 243160
Viessmann
Réf fabricant: 7370466
± 3 jours ouvrés
67,20 € TTC
Bouton reglage cons.temp.eau ch.atm17-29 Viessmann 7370467
Bouton reglage cons.temp.eau ch.atm17-29
Code article PEX: 243161
Viessmann
Réf fabricant: 7370467
± 3 jours ouvrés
26,40 € TTC
Commutateur manuel/auto. atm17-29 Viessmann 7370468
Commutateur manuel/auto. atm17-29
Code article PEX: 243162
Viessmann
Réf fabricant: 7370468
± 3 jours ouvrés
62,40 € TTC
Regulation reservoir vitogas ga/gu1 Viessmann 7370405
Regulation reservoir vitogas ga/gu1
Code article PEX: 243110
Viessmann
Réf fabricant: 7370405

obsolète

Fusible (10 pieces) atm17-29 Viessmann 7370470
Fusible (10 pieces) atm17-29
Code article PEX: 243163
Viessmann
Réf fabricant: 7370470
± 3 jours ouvrés
36,00 € TTC
Trappe regulation ecs ga1 Viessmann 7370473
Trappe regulation ecs ga1
Code article PEX: 243165
Viessmann
Réf fabricant: 7370473

obsolète



Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Viessmann VITOGAS 100 GA1 E 30KW NAT (7518409) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
