Chaudière Viessmann VITOPEND 100 W WH1B 30KW NAT (7277957)

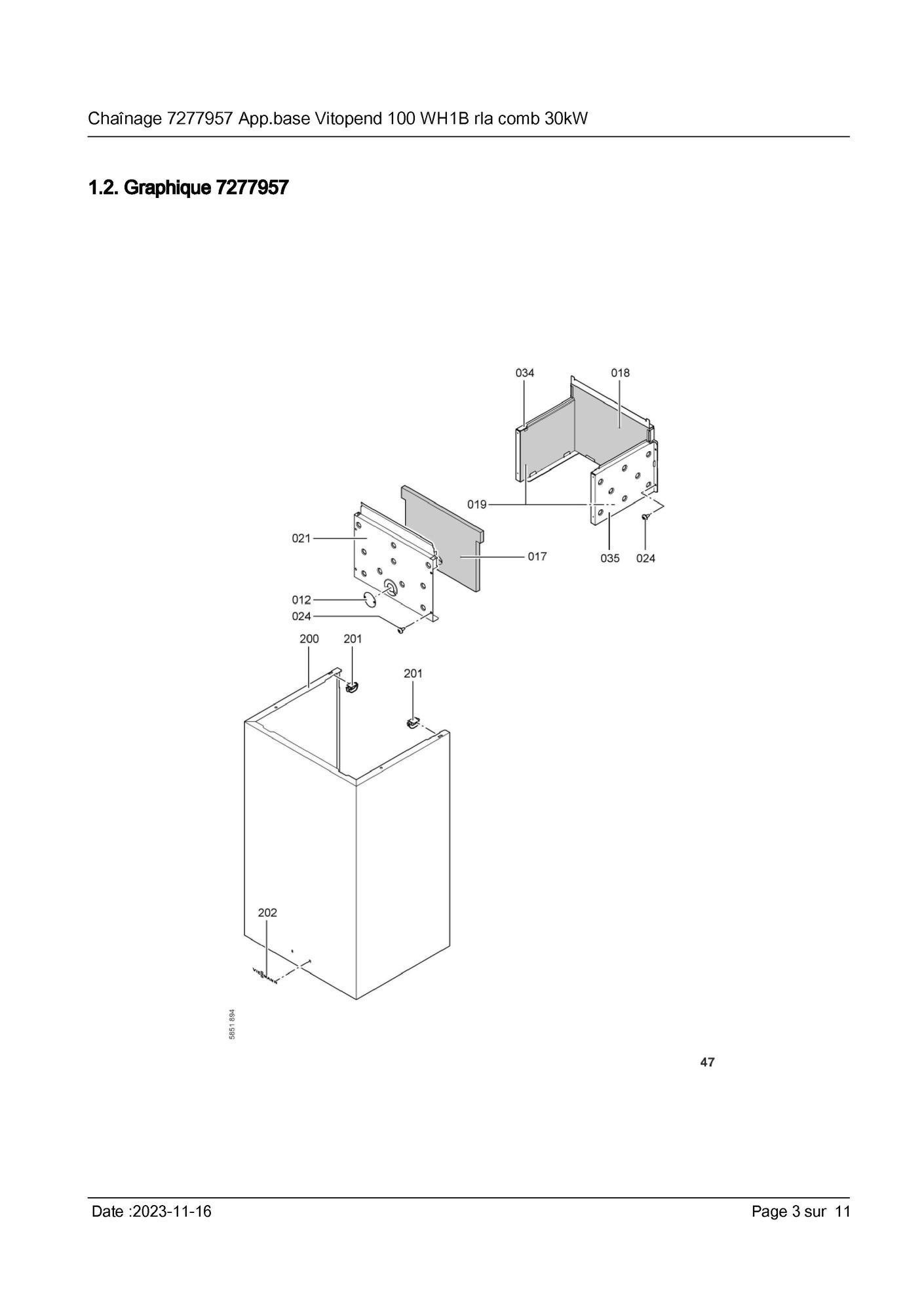

page 3

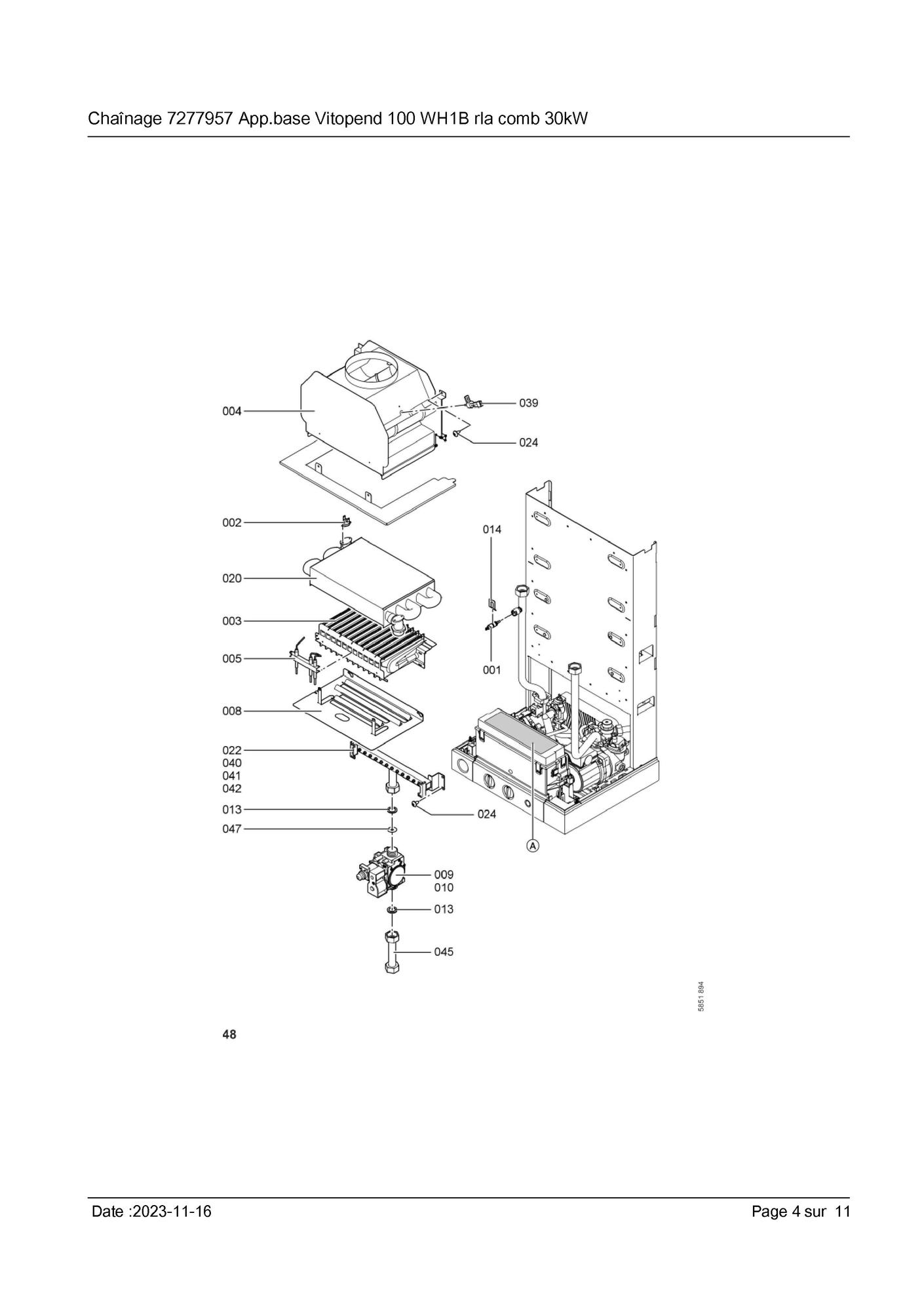

page 4

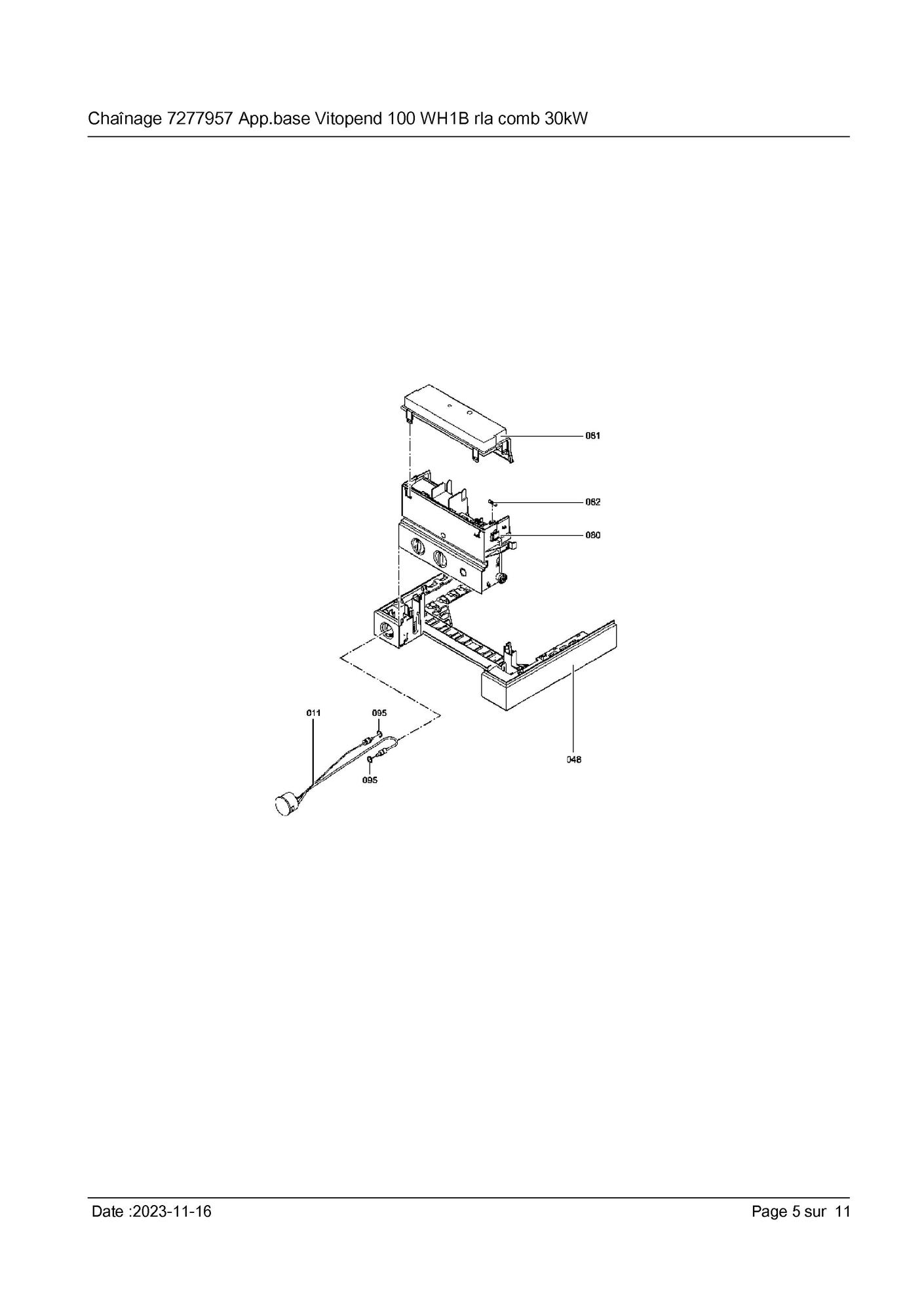

page 5

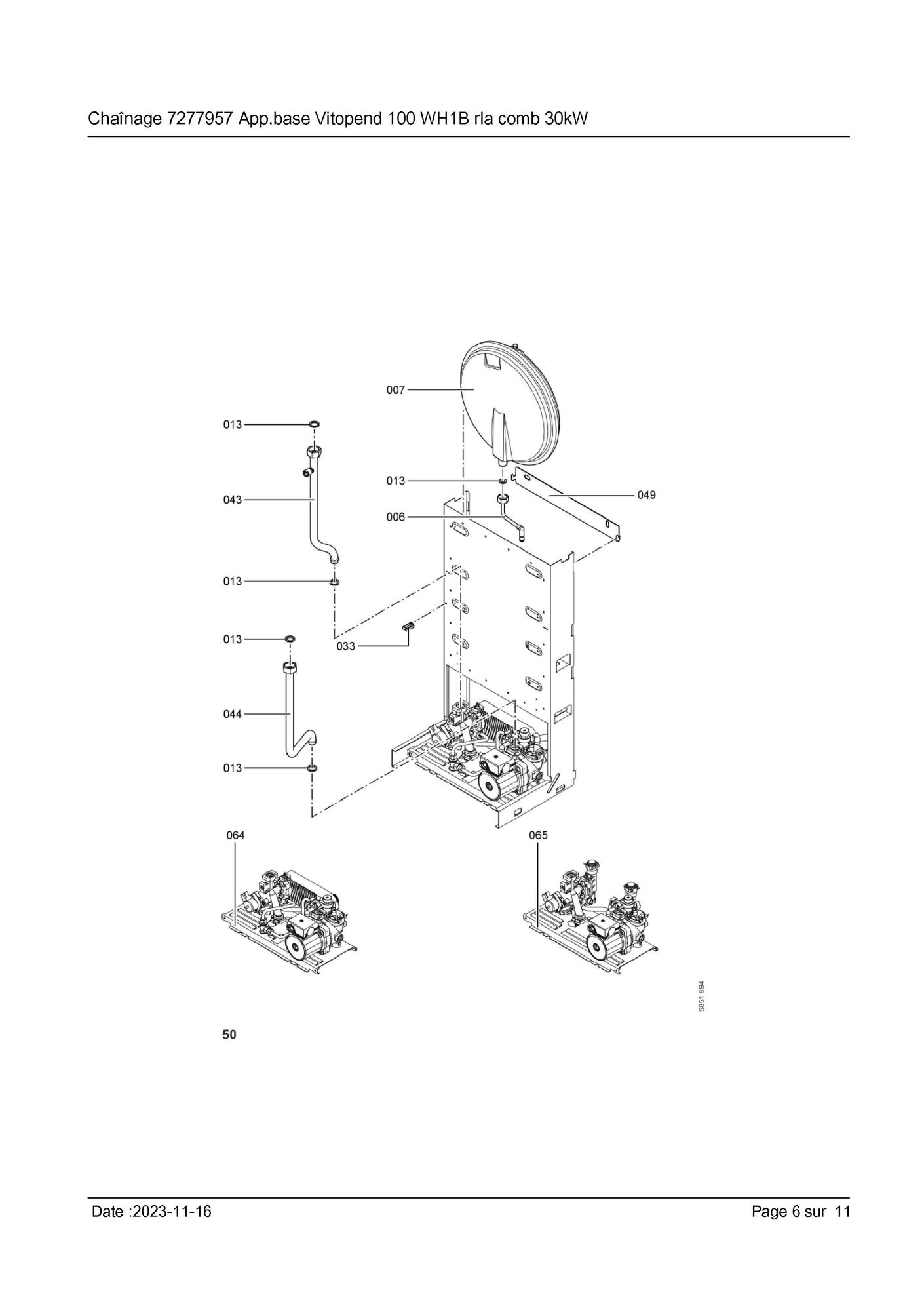

page 6

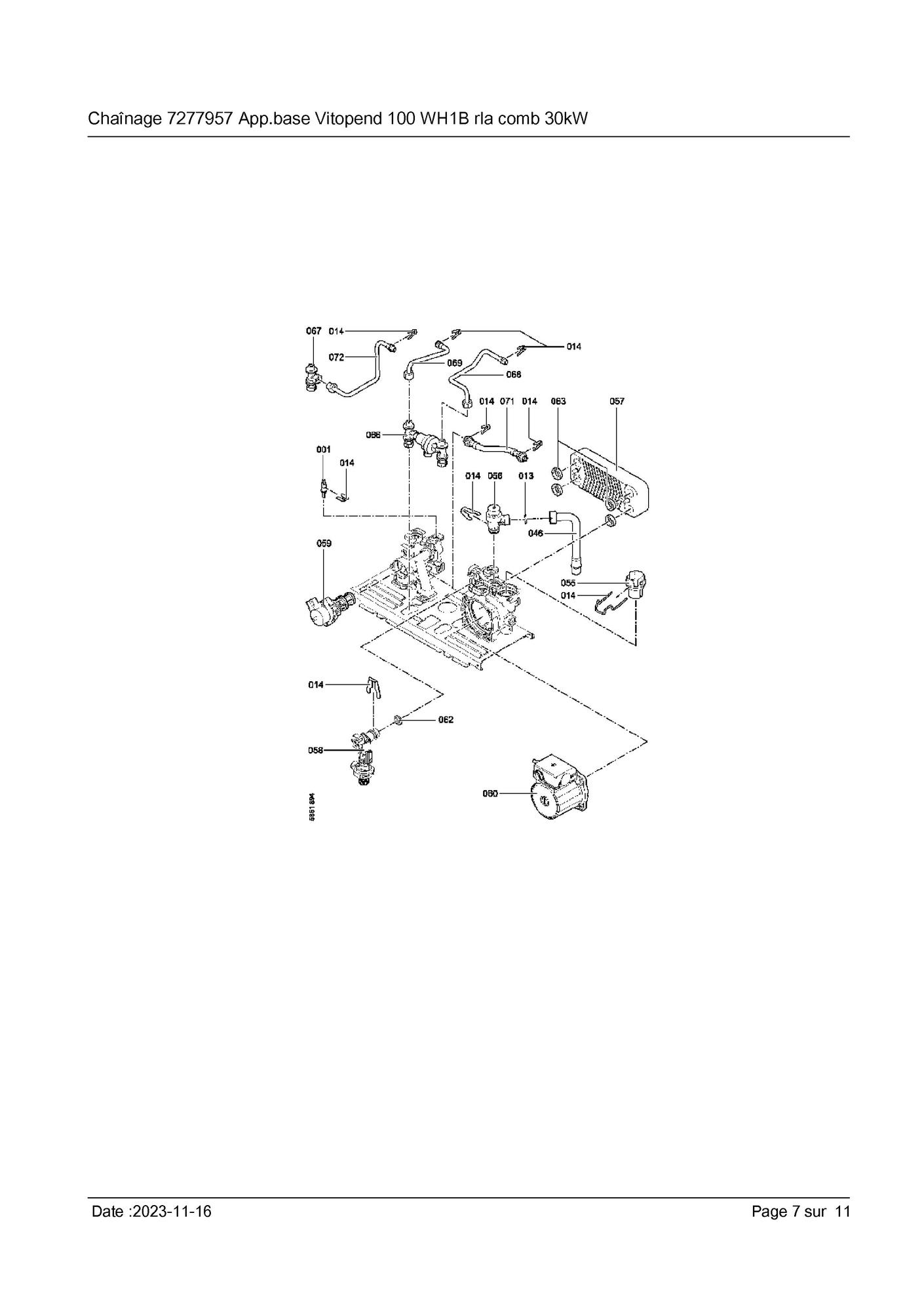

page 7

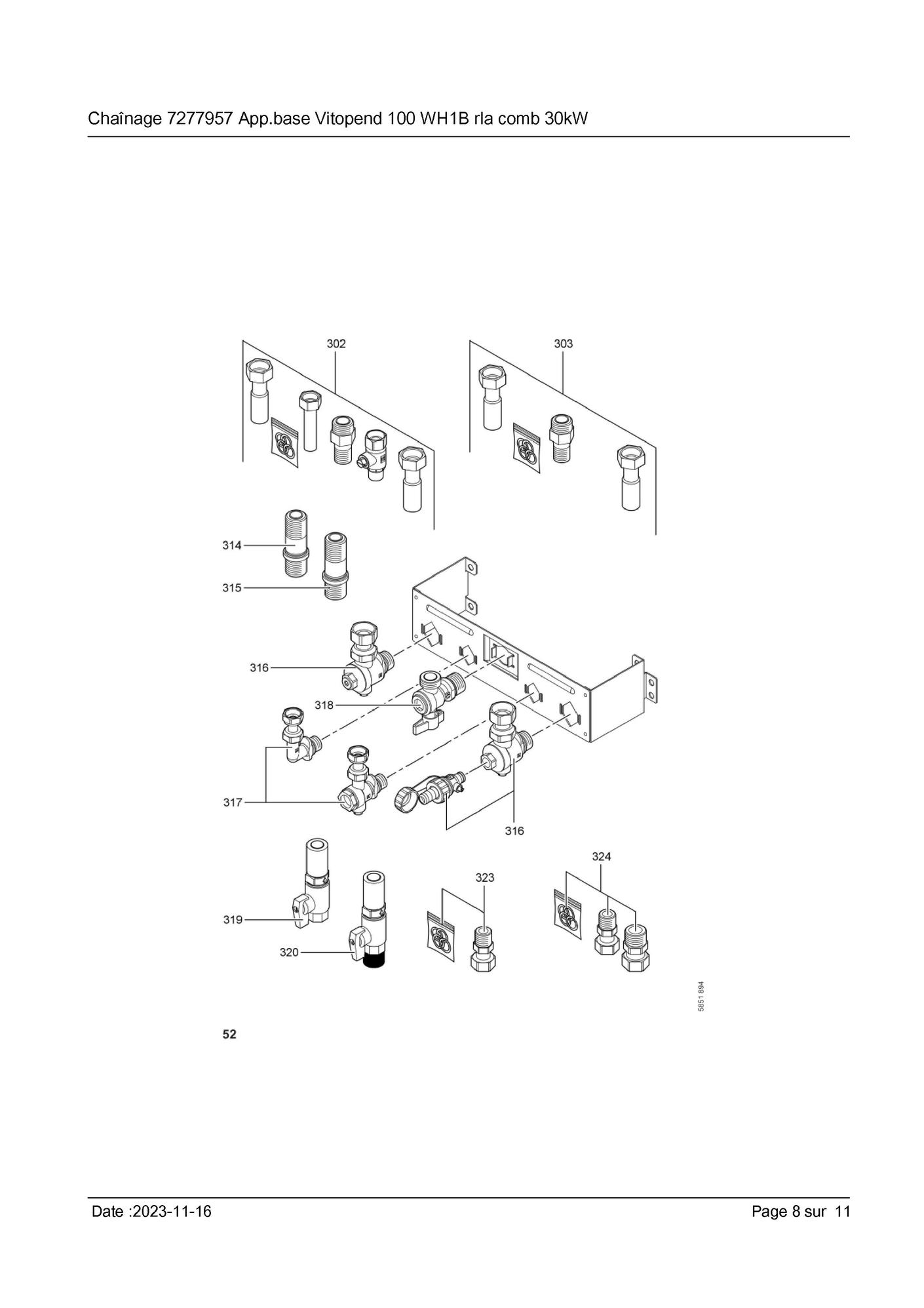

page 8

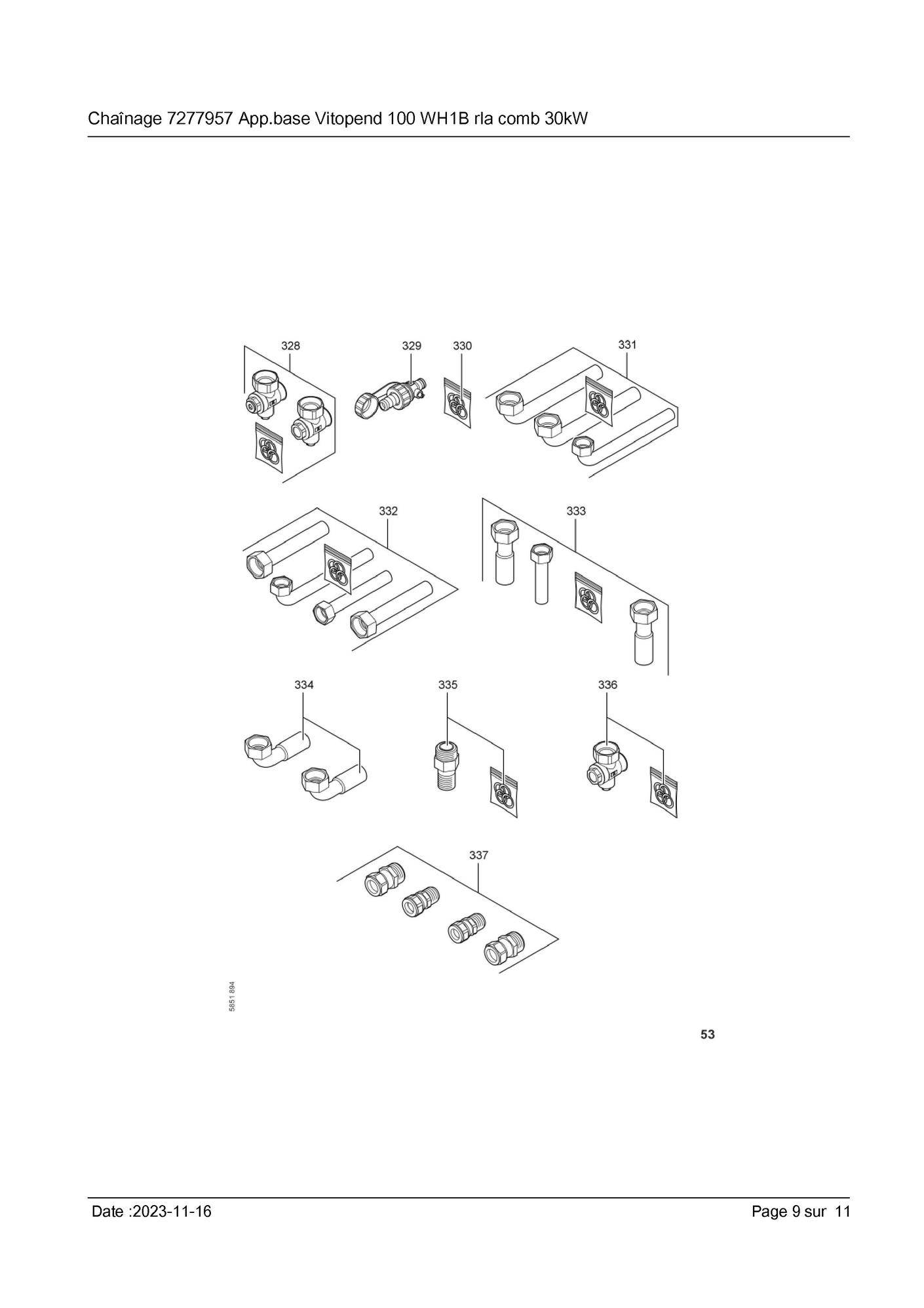

page 9

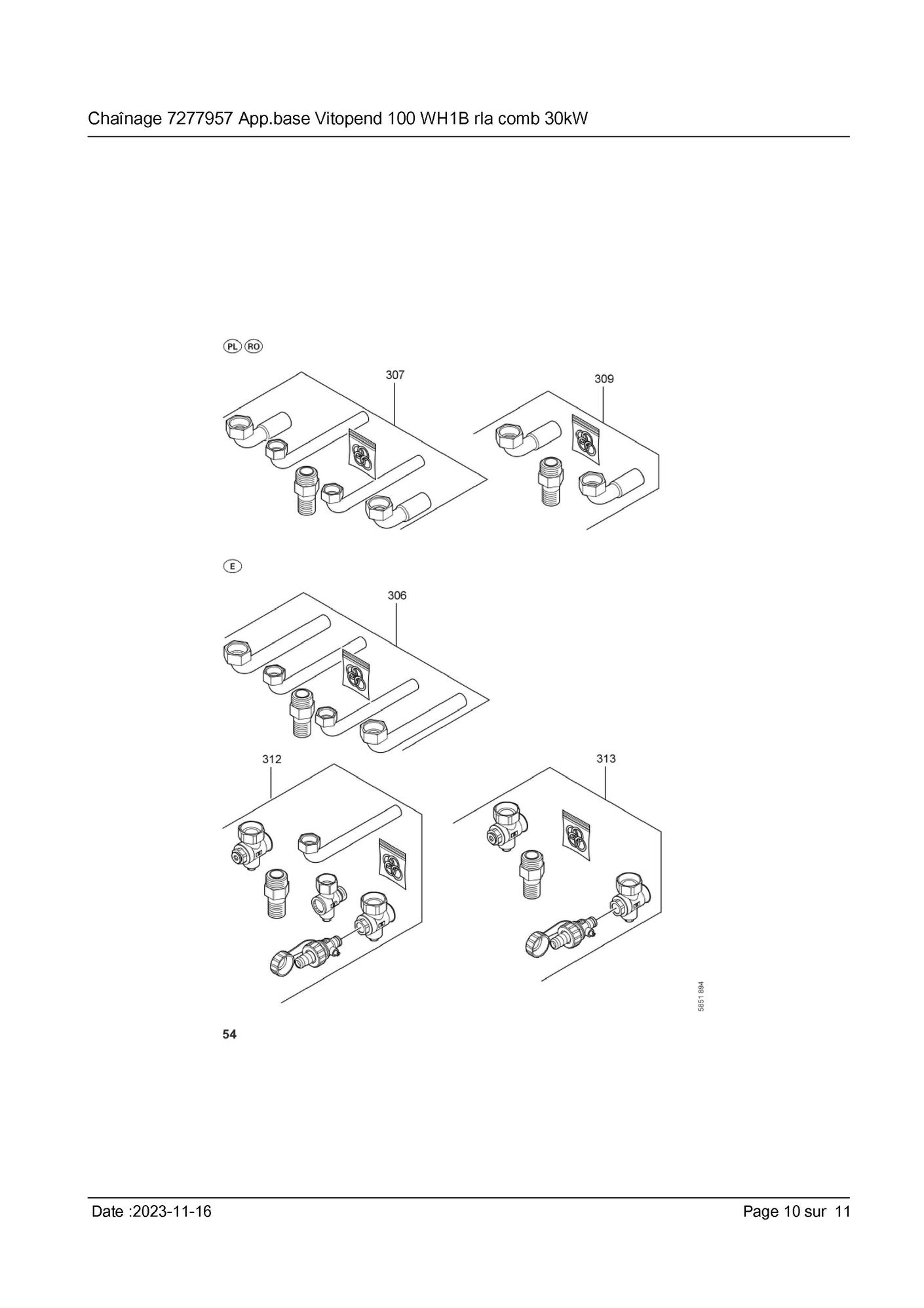

page 10

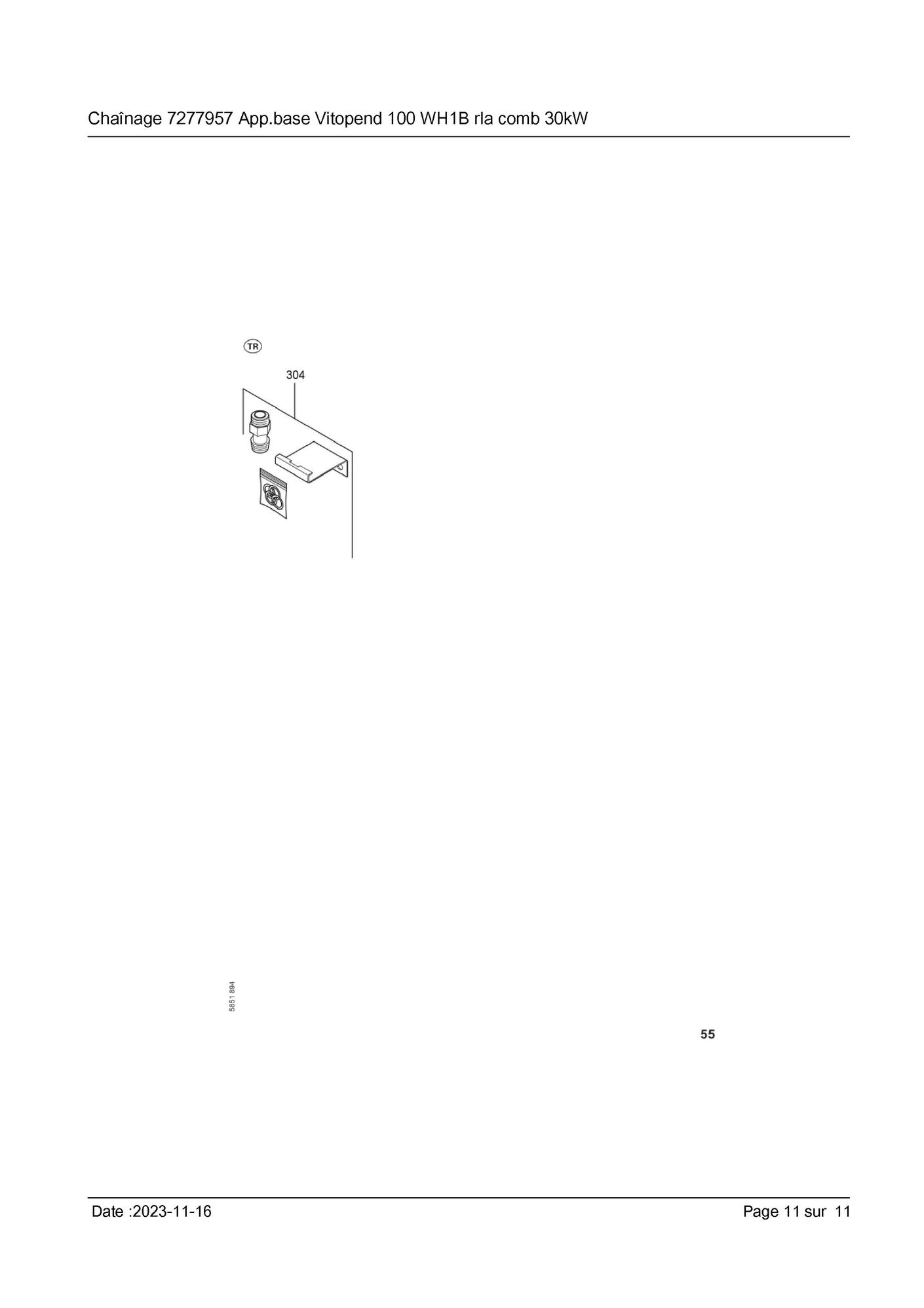

page 11
Pièces détachées Chaudière Viessmann VITOPEND 100 W WH1B 30KW NAT (7277957) chez Pièces Express


Référence fabricant
Position Schéma
7819967 Sonde chaudiere 1
7825490 Interrupteur thermique 2
7825493 Bruleur 15 segments wh1b 30kw 3
7826108 Coupe-tirage wh1b 30kw 4
7831305 Electrode d allumage et ionisation wh1b 5
7825983 Tube de raccordement mag 6
7825500 Vase d expansion a membrane dgn10 7
7825706 Abschirmblech brenner 30kw 8
7858280 Bloc gaz 10
7825530 Manometre avec capillaire 0-4 bar 11
7819816 Verre de viseur 12
7825515 Joints wh1b 13
7825514 Pieces de blocage wh1b 14
7825503 Isolant avant 30kw 17
7826104 Isolant arriere 30kw 18
7825506 Isolant lateral 24-30kw 19
7825511 Echangeur de chaleur 30 kw 20
7825708 Tole avant chambre combustion 30 kw 21
7825507 Nourrice gaz cheminee 30kw wh1b 23
7825525 Jeu d elements de fixation 24
7825523 Jeu de maintien de cables 33
7825509 Tole gauche chambre de combustion 30 kw 34
7825532 Tole laterale chambre comb. droite 30kw 35
7825491 Sonde de temperature de fumees 39
7282109 Nourrice cheminée 30kw gaz l/s/lw 40
7282110 Gasverteilerrohr rla 30kw eg-ls 41
7282111 Nourrice gaz propane cheminée 30kw 42
7890546 Tube de raccordem. depart chauffage 30kw 43
7825711 Anschlussrohr hr 30kw 44
7825713 Tube d alimentation gaz 30kw 45
7825714 Tube de raccordement siv 46
7825529 Diaphragme 7,2 47
7825716 Support regulation 30kw 48
7825718 Support mural 30kw 49
7828557 Cartouche de purgeur d air instantane 55
7833037 Soupape de securité 3 bars d=19,9 x g1/2 56
7825534 Echangeur a plaques 14 plaques 30kw 57
7828287 Detecteur de debit 58
7824699 Cartouche avec moteur pas a pas 59
7874717 Circulateur chauffage (moteur seul) 60
7826102 Moteur circulateur vimb 12/5-1 he wh1b 61
7825539 Limiteur de debit d eau 12l wh1b 62
7824700 Kit joints echangeur a plaque whsa 63
7825608 Hydraulique double service 30kw disconec 64
7825726 Disconnecteur wh1b disposit. remplissage 66
7825984 Vanne de remplissage 67
7825543 Tube remplissage tw 68
7825544 Tube remplissage hw 69
7823862 Clip de fixation d=18 70
7823869 Raccordement bipasse 71
7825985 Tube de racc.entonnoir tw 72
7831047 Regulation vitopend 100 80
7825549 Plastron coffret de raccordement wh1b 81
7404396 Fusible t 2,5 a 82
7825552 Faisceau de cables cn7 85
7825554 Cable de raccordement vanne gaz/terre 87
7825555 Cable de racc. moteur pas a pas molex 88
7823516 Support de cable 90
7831409 Joint rond 8x2 (5 pieces) 95
7825547 Tole avant wh1b 200
7817500 Clips de fixation 201
7817509 Logo viessmann 202
5851894 Nm-mt vitopend 100 wh1b 250
5581514 Bed.anl. vitopend 100 wh1b 251
7822681 Bombe de peinture blanche vitoweiss 300
7822682 Baton de peinture blanche vitoweiss 301
7193986 Colis raccords double service 302
7825640 Vannes depart/retour eau de chauffage 316
7825641 Console raccord eau chaude 317
7174507 Vanne gaz g3/4 x r1/2 318
7533753 Robinet gaz g3/4 x rp1/2 sans tae 319
7193967 Raccord à visser simple service 323
7193966 Raccord a visser double service 324
7825644 Robinet depart - retours chauffage 328
7825645 Robinet de remplissage et de vidange 329
7825646 Kit coudes 15 + 18 331
7825649 Kit coudes de raccordement 22 334
7825650 Vanne eau froide 2 voies 335
7825651 Vanne coudee 336
7243360 Rohr set saunier 338
7243361 Rohr set chaffoteaux 339
7243362 Rohr set elm leblanc 340
5851934 Mont.anl. montagehilfe 341
5851936 Mont.anl. montagerahmen 342


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Viessmann VITOPEND 100 W WH1B 30KW NAT (7277957)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Sonde chaudiere Viessmann 7819967
Sonde chaudiere
Code article PEX: 247809
Viessmann
Réf fabricant: 7819967
en stock
62,40 € TTC
Interrupteur thermique Viessmann 7825490
Interrupteur thermique
Code article PEX: 250282
Viessmann
Réf fabricant: 7825490
en stock
38,40 € TTC
Bruleur 15 segments wh1b 30kw Viessmann 7825493
Bruleur 15 segments wh1b 30kw
Code article PEX: 250285
Viessmann
Réf fabricant: 7825493
± 3 jours ouvrés
147,60 € TTC
Coupe-tirage wh1b 30kw Viessmann 7826108
Coupe-tirage wh1b 30kw
Code article PEX: 250512
Viessmann
Réf fabricant: 7826108
± 3 jours ouvrés
236,40 € TTC
Electrode d allumage et ionisation wh1b Viessmann 7831305
Electrode d allumage et ionisation wh1b
Code article PEX: 252370
Viessmann
Réf fabricant: 7831305
en stock
54,00 € TTC
Tube de raccordement mag Viessmann 7825983
Tube de raccordement mag
Code article PEX: 250487
Viessmann
Réf fabricant: 7825983
± 3 jours ouvrés
68,40 € TTC
Vase d expansion a membrane dgn10 Viessmann 7825500
Vase d expansion a membrane dgn10
Code article PEX: 250290
Viessmann
Réf fabricant: 7825500
± 3 jours ouvrés
133,20 € TTC
8 page 6 Abschirmblech brenner 30kw

Viessmann
Réf fabricant: 7825706
avec délai
sur devis
Bloc gaz Viessmann 7858280
Bloc gaz
Code article PEX: 250310
Viessmann
Réf fabricant: 7858280
en stock
106,80 € TTC
Manometre avec capillaire 0-4 bar Viessmann 7825530
Manometre avec capillaire 0-4 bar
Code article PEX: 250313
Viessmann
Réf fabricant: 7825530
en stock
55,20 € TTC
Verre de viseur Viessmann 7819816
Verre de viseur
Code article PEX: 247694
Viessmann
Réf fabricant: 7819816
± 3 jours ouvrés
14,04 € TTC
Joints wh1b Viessmann 7825515
Joints wh1b
Code article PEX: 250300
Viessmann
Réf fabricant: 7825515
± 3 jours ouvrés
48,00 € TTC
Pieces de blocage wh1b Viessmann 7825514
Pieces de blocage wh1b
Code article PEX: 250299
Viessmann
Réf fabricant: 7825514
± 3 jours ouvrés
24,00 € TTC
Isolant avant 30kw Viessmann 7825503
Isolant avant 30kw
Code article PEX: 250292
Viessmann
Réf fabricant: 7825503
± 3 jours ouvrés
34,80 € TTC
Isolant arriere 30kw Viessmann 7826104
Isolant arriere 30kw
Code article PEX: 250508
Viessmann
Réf fabricant: 7826104
± 3 jours ouvrés
39,60 € TTC
Isolant lateral 24-30kw Viessmann 7825506
Isolant lateral 24-30kw
Code article PEX: 250293
Viessmann
Réf fabricant: 7825506
± 3 jours ouvrés
34,80 € TTC
Echangeur de chaleur 30 kw Viessmann 7825511
Echangeur de chaleur 30 kw
Code article PEX: 250297
Viessmann
Réf fabricant: 7825511
± 3 jours ouvrés
345,60 € TTC
Tole avant chambre combustion 30 kw Viessmann 7825708
Tole avant chambre combustion 30 kw
Code article PEX: 366266
Viessmann
Réf fabricant: 7825708

obsolète

Nourrice gaz cheminee 30kw wh1b Viessmann 7825507
Nourrice gaz cheminee 30kw wh1b
Code article PEX: 250294
Viessmann
Réf fabricant: 7825507
± 3 jours ouvrés
70,80 € TTC
Jeu d elements de fixation Viessmann 7825525
Jeu d elements de fixation
Code article PEX: 250308
Viessmann
Réf fabricant: 7825525
± 3 jours ouvrés
13,68 € TTC
Jeu de maintien de cables Viessmann 7825523
Jeu de maintien de cables
Code article PEX: 250306
Viessmann
Réf fabricant: 7825523
± 3 jours ouvrés
48,00 € TTC
Tole gauche chambre de combustion 30 kw Viessmann 7825509
Tole gauche chambre de combustion 30 kw
Code article PEX: 366262
Viessmann
Réf fabricant: 7825509
± 3 jours ouvrés
48,00 € TTC
Tole laterale chambre comb. droite 30kw Viessmann 7825532
Tole laterale chambre comb. droite 30kw
Code article PEX: 314886
Viessmann
Réf fabricant: 7825532
± 3 jours ouvrés
48,00 € TTC
Sonde de temperature de fumees Viessmann 7825491
Sonde de temperature de fumees
Code article PEX: 250283
Viessmann
Réf fabricant: 7825491
en stock
50,40 € TTC
40 page 11 Nourrice cheminée 30kw gaz l/s/lw

Viessmann
Réf fabricant: 7282109
avec délai
sur devis
41 page 8 Gasverteilerrohr rla 30kw eg-ls

Viessmann
Réf fabricant: 7282110
avec délai
sur devis
42 page 5 Nourrice gaz propane cheminée 30kw

Viessmann
Réf fabricant: 7282111
avec délai
sur devis
Tube de raccordem. depart chauffage 30kw Viessmann 7890546
Tube de raccordem. depart chauffage 30kw
Code article PEX: 737701
Viessmann
Réf fabricant: 7890546
± 3 jours ouvrés
62,40 € TTC
Anschlussrohr hr 30kw Viessmann 7825711
Anschlussrohr hr 30kw
Code article PEX: 366267
Viessmann
Réf fabricant: 7825711

obsolète

Tube d alimentation gaz 30kw Viessmann 7825713
Tube d alimentation gaz 30kw
Code article PEX: 250407
Viessmann
Réf fabricant: 7825713
± 3 jours ouvrés
104,40 € TTC
Tube de raccordement siv Viessmann 7825714
Tube de raccordement siv
Code article PEX: 250408
Viessmann
Réf fabricant: 7825714
± 3 jours ouvrés
26,40 € TTC
Diaphragme 7,2 Viessmann 7825529
Diaphragme 7,2
Code article PEX: 250312
Viessmann
Réf fabricant: 7825529
± 3 jours ouvrés
13,32 € TTC
Support regulation 30kw Viessmann 7825716
Support regulation 30kw
Code article PEX: 250410
Viessmann
Réf fabricant: 7825716
± 3 jours ouvrés
70,80 € TTC
Support mural 30kw Viessmann 7825718
Support mural 30kw
Code article PEX: 250412
Viessmann
Réf fabricant: 7825718
± 3 jours ouvrés
45,60 € TTC
Cartouche de purgeur d air instantane Viessmann 7828557
Cartouche de purgeur d air instantane
Code article PEX: 251583
Viessmann
Réf fabricant: 7828557
en stock
36,00 € TTC
Soupape de securité 3 bars d=19,9 x g1/2 Viessmann 7833037
Soupape de securité 3 bars d=19,9 x g1/2
Code article PEX: 252959
Viessmann
Réf fabricant: 7833037
en stock
30,00 € TTC
Echangeur a plaques 14 plaques 30kw Viessmann 7825534
Echangeur a plaques 14 plaques 30kw
Code article PEX: 250316
Viessmann
Réf fabricant: 7825534
± 3 jours ouvrés
225,60 € TTC
Detecteur de debit Viessmann 7828287
Detecteur de debit
Code article PEX: 251503
Viessmann
Réf fabricant: 7828287
en stock
116,40 € TTC
Cartouche avec moteur pas a pas Viessmann 7824699
Cartouche avec moteur pas a pas
Code article PEX: 249907
Viessmann
Réf fabricant: 7824699
en stock
186,00 € TTC
Circulateur chauffage (moteur seul) Viessmann 7874717
Circulateur chauffage (moteur seul)
Code article PEX: 571544
Viessmann
Réf fabricant: 7874717
en stock
345,60 € TTC
Circulateur chauffage (moteur seul) Viessmann 7826102
Circulateur chauffage (moteur seul)
Code article PEX: 571544
Viessmann
Réf fabricant: 7826102
en stock
345,60 € TTC
Limiteur de debit d eau 12l wh1b Viessmann 7825539
Limiteur de debit d eau 12l wh1b
Code article PEX: 250320
Viessmann
Réf fabricant: 7825539
± 3 jours ouvrés
26,40 € TTC
Kit joints echangeur a plaque whsa Viessmann 7824700
Kit joints echangeur a plaque whsa
Code article PEX: 249908
Viessmann
Réf fabricant: 7824700
en stock
21,84 € TTC
Hydraulique double service 30kw disconec Viessmann 7825608
Hydraulique double service 30kw disconec
Code article PEX: 250353
Viessmann
Réf fabricant: 7825608

obsolète

Disconnecteur wh1b disposit. remplissage Viessmann 7825726
Disconnecteur wh1b disposit. remplissage
Code article PEX: 250419
Viessmann
Réf fabricant: 7825726
en stock
94,80 € TTC
Vanne de remplissage Viessmann 7825984
Vanne de remplissage
Code article PEX: 250489
Viessmann
Réf fabricant: 7825984
en stock
13,68 € TTC
Tube remplissage tw Viessmann 7825543
Tube remplissage tw
Code article PEX: 250321
Viessmann
Réf fabricant: 7825543
± 3 jours ouvrés
51,60 € TTC
Tube remplissage hw Viessmann 7825544
Tube remplissage hw
Code article PEX: 250322
Viessmann
Réf fabricant: 7825544
± 3 jours ouvrés
40,80 € TTC
Clip de fixation d=18 Viessmann 7823862
Clip de fixation d=18
Code article PEX: 249579
Viessmann
Réf fabricant: 7823862
± 3 jours ouvrés
16,44 € TTC
Raccordement bipasse Viessmann 7823869
Raccordement bipasse
Code article PEX: 249586
Viessmann
Réf fabricant: 7823869
± 3 jours ouvrés
90,00 € TTC
Tube de racc.entonnoir tw Viessmann 7825985
Tube de racc.entonnoir tw
Code article PEX: 250490
Viessmann
Réf fabricant: 7825985
± 3 jours ouvrés
51,60 € TTC
Regulation vitopend 100 Viessmann 7831047
Regulation vitopend 100
Code article PEX: 252320
Viessmann
Réf fabricant: 7831047
en stock
375,60 € TTC
Plastron coffret de raccordement wh1b Viessmann 7825549
Plastron coffret de raccordement wh1b
Code article PEX: 250327
Viessmann
Réf fabricant: 7825549
± 3 jours ouvrés
21,72 € TTC
Fusible t 2,5 a Viessmann 7404396
Fusible t 2,5 a
Code article PEX: 243458
Viessmann
Réf fabricant: 7404396
± 3 jours ouvrés
17,28 € TTC
Faisceau de cables cn7 Viessmann 7825552
Faisceau de cables cn7
Code article PEX: 250330
Viessmann
Réf fabricant: 7825552
± 3 jours ouvrés
36,00 € TTC
Cable de raccordement vanne gaz/terre Viessmann 7825554
Cable de raccordement vanne gaz/terre
Code article PEX: 250332
Viessmann
Réf fabricant: 7825554
± 3 jours ouvrés
36,00 € TTC
Cable de racc. moteur pas a pas molex Viessmann 7825555
Cable de racc. moteur pas a pas molex
Code article PEX: 250333
Viessmann
Réf fabricant: 7825555
± 3 jours ouvrés
30,00 € TTC
Support de cable Viessmann 7823516
Support de cable
Code article PEX: 249346
Viessmann
Réf fabricant: 7823516
± 3 jours ouvrés
11,28 € TTC
Joint rond 8x2 (5 pieces) Viessmann 7831409
Joint rond 8x2 (5 pieces)
Code article PEX: 252394
Viessmann
Réf fabricant: 7831409
en stock
17,16 € TTC
Tole avant wh1b Viessmann 7825547
Tole avant wh1b
Code article PEX: 250325
Viessmann
Réf fabricant: 7825547
± 3 jours ouvrés
255,60 € TTC
Clips de fixation Viessmann 7817500
Clips de fixation
Code article PEX: 246366
Viessmann
Réf fabricant: 7817500
± 3 jours ouvrés
9,48 € TTC
Logo viessmann Viessmann 7817509
Logo viessmann
Code article PEX: 246375
Viessmann
Réf fabricant: 7817509
± 3 jours ouvrés
26,40 € TTC
250 page 5 Nm-mt vitopend 100 wh1b

Viessmann
Réf fabricant: 5851894
avec délai
sur devis
251 page 4 Bed.anl. vitopend 100 wh1b

Viessmann
Réf fabricant: 5581514
avec délai
sur devis
Bombe de peinture blanche vitoweiss Viessmann 7822681
Bombe de peinture blanche vitoweiss
Code article PEX: 248773
Viessmann
Réf fabricant: 7822681
± 3 jours ouvrés
40,80 € TTC
Baton de peinture blanche vitoweiss Viessmann 7822682
Baton de peinture blanche vitoweiss
Code article PEX: 248774
Viessmann
Réf fabricant: 7822682
± 3 jours ouvrés
12,72 € TTC
302 page 5 Colis raccords double service

Viessmann
Réf fabricant: 7193986
avec délai
sur devis
Vannes depart/retour eau de chauffage Viessmann 7825640
Vannes depart/retour eau de chauffage
Code article PEX: 250367
Viessmann
Réf fabricant: 7825640
en stock
111,60 € TTC
Console raccord eau chaude Viessmann 7825641
Console raccord eau chaude
Code article PEX: 250368
Viessmann
Réf fabricant: 7825641
± 3 jours ouvrés
51,60 € TTC
318 page 6 Vanne gaz g3/4 x r1/2

Viessmann
Réf fabricant: 7174507
avec délai
sur devis
319 page 10 Robinet gaz g3/4 x rp1/2 sans tae

Viessmann
Réf fabricant: 7533753
avec délai
sur devis
323 page 3 Raccord à visser simple service

Viessmann
Réf fabricant: 7193967
avec délai
sur devis
Raccord a visser double service Viessmann 7193966
Raccord a visser double service
Code article PEX: 475296
Viessmann
Réf fabricant: 7193966
± 3 jours ouvrés
120,00 € TTC
Vannes depart/retour eau de chauffage Viessmann 7825644
Vannes depart/retour eau de chauffage
Code article PEX: 250367
Viessmann
Réf fabricant: 7825644
en stock
111,60 € TTC
Robinet de remplissage et de vidange Viessmann 7825645
Robinet de remplissage et de vidange
Code article PEX: 250370
Viessmann
Réf fabricant: 7825645
en stock
22,80 € TTC
Kit coudes 15 + 18 Viessmann 7825646
Kit coudes 15 + 18
Code article PEX: 250371
Viessmann
Réf fabricant: 7825646
± 3 jours ouvrés
70,80 € TTC
Kit coudes de raccordement 22 Viessmann 7825649
Kit coudes de raccordement 22
Code article PEX: 250374
Viessmann
Réf fabricant: 7825649
± 3 jours ouvrés
51,60 € TTC
Vanne eau froide 2 voies Viessmann 7825650
Vanne eau froide 2 voies
Code article PEX: 250375
Viessmann
Réf fabricant: 7825650
en stock
17,64 € TTC
Vanne coudee Viessmann 7825651
Vanne coudee
Code article PEX: 250376
Viessmann
Réf fabricant: 7825651
± 3 jours ouvrés
18,48 € TTC
338 page 7 Rohr set saunier

Viessmann
Réf fabricant: 7243360
avec délai
sur devis
339 page 11 Rohr set chaffoteaux

Viessmann
Réf fabricant: 7243361
avec délai
sur devis
340 page 8 Rohr set elm leblanc

Viessmann
Réf fabricant: 7243362
avec délai
sur devis
341 page 10 Mont.anl. montagehilfe

Viessmann
Réf fabricant: 5851934
avec délai
sur devis
342 page 4 Mont.anl. montagerahmen

Viessmann
Réf fabricant: 5851936
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Viessmann VITOPEND 100 W WH1B 30KW NAT (7277957) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
