Chaudière Viessmann VITODENS 100 WB1 8-24KW (7520801)

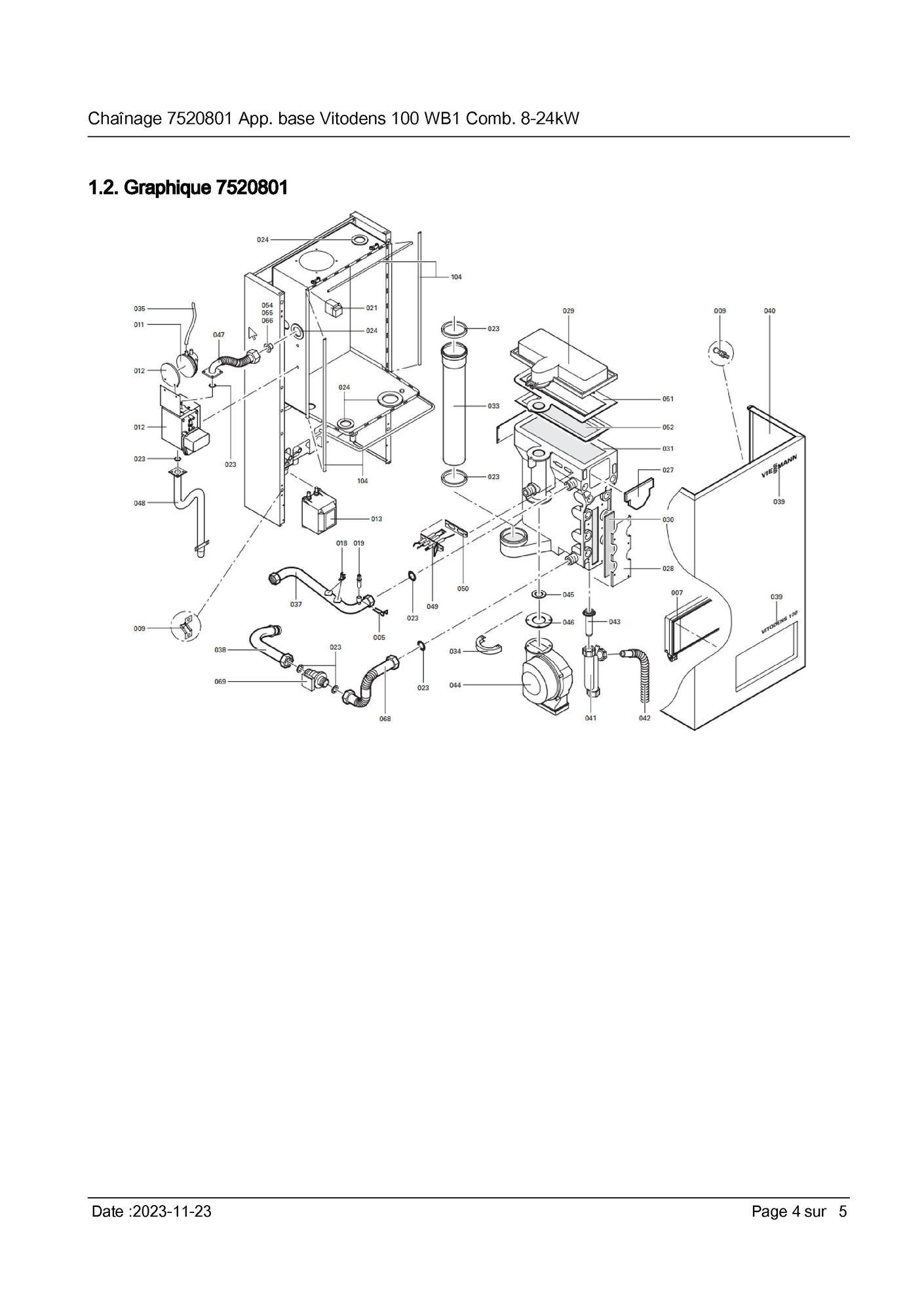

page 4

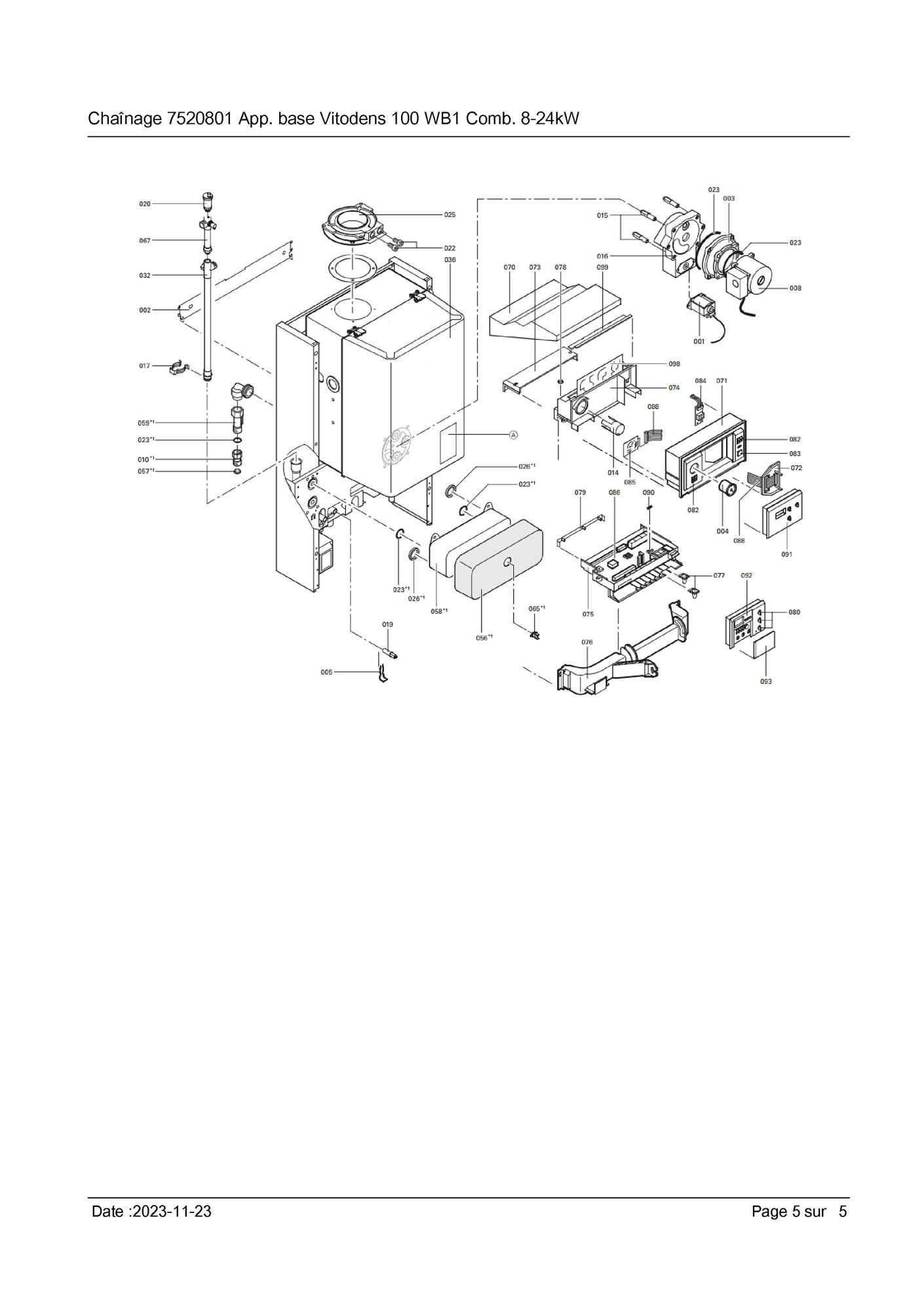

page 5

Position

Schéma

7823495	Kit d asserviss.linaire vanne 3/2 voies	1
7814136	Fixations vitodens/vitopend	2
7516134	Bride de pompe	3
7822943	Manometre et manchon	4
7371904	Ressort de blocage	5
7819602	Graisse pour joint (6g)	6
7819772	Trappe vitodens	7
7874668	Moteur circulateur upmo-70 ph	8
7819773	Fixations pour tole	9
7819791	Mamelon de raccordement	10
7819813	Pressostat 65 pa	11
7819815	Collier de serrage	12
7819838	Transfo d'alimentation	13
7819875	Support manometre vitopend/vitodens	14
7823471	Entretoise m6 x 70	15
7819877	Vanne a 2 voies pour vitodens 100/200	16
7819879	Surete pour fiches	17
7825487	Aquastat securite (thermocommutateur)	18
7819967	Sonde chaudiere	19
7819971	Purgeur d'air automatique g 3/8	20
7822467	Adaptateur allumeur 230v	21
7819994	Bouchons m16x1,5	22
7819365	Jeu de joints	23
7819366	Jeu de passe-cables	24
7819367	Manchette inferieure de ventouse	25
7819799	Joint profile pour échangeur à plaques	26
7819369	Isolant chambre combustion	27
7819370	Trappe de visite	28
7819371	Capot bruleur	29
7819372	Joint ouverture vitodens 100	30
7822671	Echangeur de chaleur wb1 ( sav )	31
7819375	Conduite de depart	32
7819376	Tube de fumee pour wb1	33
7819377	Fixation du ventilateur	34
7819378	Cable de commande	35
7819379	Capot vitodens 100	36
7819380	Tube de liaison - depart	37
7819381	Rucklauf-verbindungsrohr	38
7819382	Logo vitodens 100	39
7149070	Vorderblech	40
7819759	Siphon	41
7819385	Flexible de condensats	42
7819387	Mamelon filete syphon	43
7819471	Turbine	44
7819473	Diaphragme air	45
7819474	Joint de turbine pour wb1	46
7819475	Conduite alimentation gaz	47
7819476	Tube d alimentation gaz	48
7819478	Bloc allumage et surveillance	49
7819479	Joint pour electrode vitodens 100	50
7819481	Joint de brûleur	51
7819482	Surface de combustion	52
7817510	Bloc combine gaz 1/2	53
7820812	Diaphragme gaz naturel e	54
7818867	Diaphragme gaz nat ll	55
7819192	Isolation pwp basis 3	56
7819792	Crepine	57
7819802	Echangeur thermique à plaques spwt10-11	58
7819805	Flow switch	59
5481803	Mont.anl. vitodens 100 wb1 2	60
5681317	Serv.anl. vitodens 100 wb1	61
5781641	Et-bildl. vitodens 100 24kw	62
7819490	Baton de peinture blanche	63
7819491	Spray peinture blanc	64
7819825	Sonde temperature ntc	65
7820814	Diaphragme propane	66
7382066	Mag allonge	67
7818282	Protection plastique regulation vitodens	70
7819944	Module de commande	71
7819943	Support module de commande	72
7819936	Plaque d entree de cables	73
7819897	Boitier module de raccordement	74
7819906	Support regulation vitopend/vitodens	75
7820043	Support	76
7819939	Bouchon	77
7819937	Couvercle pour potentiometre	78
7819935	Cache regulation vitodens	79
7819930	Boutons pour module std (3 pieces)	80
7819940	Jeux de fiches pour vitodens	81
7819923	Interrupteur a bascule	82
7819945	Interrupteur vitodens	83
7818141	Platine optolink	84
7819950	Platine adaptation affichage	85
7871316	Boitier de controle lgm29.55b5201	86
7819925	Pont enfichable ionisation	87
7819946	Cable plat 26 poles	88
7404365	Fusibles t 6,3 a / 250 v	90
7819947	Module temperature constant	91
7450155	Afficheur pour trimatic	92
7810960	Cache pour module de commande standard	93
7818939	Faisceau de cables x 11	94
7820098	Faisceau de cables x14	95
7823072	Circuit imprimé vr20	98
7819938	Cache pour platine vr20	99
7818934	Faisceau de câbles x14	101
7818932	Cable ion/pe	102
7819368	Jeu de joints a levre	104
7818063	Bloquage regulation vitodens	200
7822618	Kit joints tube gaz ondule	201
7823420	Kit de rechange plaque pour pwt	210

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Viessmann VITODENS 100 WB1 8-24KW (7520801)


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

Kit d asserviss.linaire vanne 3/2 voies

Code article PEX: 249326

Viessmann

Réf fabricant: 7823495

± 3 jours ouvrés

418,80 € TTC

Fixations vitodens/vitopend

Code article PEX: 245009

Viessmann

Réf fabricant: 7814136

± 3 jours ouvrés

86,40 € TTC

Bride de pompe

Code article PEX: 243679

Viessmann

Réf fabricant: 7516134

en stock

138,00 € TTC

Manometre et manchon

Code article PEX: 248971

Viessmann

Réf fabricant: 7822943

en stock

67,20 € TTC

Ressort de blocage

Code article PEX: 243186

Viessmann

Réf fabricant: 7371904

± 3 jours ouvrés

5,40 € TTC

Graisse pour joint (6g)

Code article PEX: 247538

Viessmann

Réf fabricant: 7819602

± 3 jours ouvrés

5,64 € TTC

Trappe vitodens

Code article PEX: 247660

Viessmann

Réf fabricant: 7819772

± 3 jours ouvrés

91,20 € TTC

Moteur circulateur upmo-70 ph

Code article PEX: 571562

Viessmann

Réf fabricant: 7874668

en stock

430,80 € TTC

Fixations pour tole

Code article PEX: 247661

Viessmann

Réf fabricant: 7819773

en stock

16,80 € TTC

Mamelon de raccordement

Code article PEX: 247674

Viessmann

Réf fabricant: 7819791

obsolète

Pressostat 65 pa

Code article PEX: 247691

Viessmann

Réf fabricant: 7819813

en stock

86,40 € TTC

Collier de serrage

Code article PEX: 247693

Viessmann

Réf fabricant: 7819815

± 3 jours ouvrés

17,64 € TTC

Transfo d'alimentation

Code article PEX: 247708

Viessmann

Réf fabricant: 7819838

± 3 jours ouvrés

158,40 € TTC

Support manometre vitopend/vitodens

Code article PEX: 247738

Viessmann

Réf fabricant: 7819875

± 3 jours ouvrés

9,48 € TTC

Entretoise m6 x 70

Code article PEX: 249316

Viessmann

Réf fabricant: 7823471

± 3 jours ouvrés

82,80 € TTC

Vanne a 2 voies pour vitodens 100/200

Code article PEX: 247740

Viessmann

Réf fabricant: 7819877

± 3 jours ouvrés

152,40 € TTC

Surete pour fiches

Code article PEX: 247742

Viessmann

Réf fabricant: 7819879

± 3 jours ouvrés

15,24 € TTC

Aquastat securite (thermocommutateur)

Code article PEX: 250281

Viessmann

Réf fabricant: 7825487

en stock

27,60 € TTC

Sonde chaudiere

Code article PEX: 247809

Viessmann

Réf fabricant: 7819967

en stock

62,40 € TTC

Purgeur d'air automatique g 3/8

Code article PEX: 247813

Viessmann

Réf fabricant: 7819971

en stock

22,56 € TTC

Adaptateur allumeur 230v

Code article PEX: 248651

Viessmann

Réf fabricant: 7822467

± 3 jours ouvrés

160,80 € TTC

Bouchons m16x1,5

Code article PEX: 247824

Viessmann

Réf fabricant: 7819994

en stock

24,00 € TTC

Jeu de joints

Code article PEX: 247399

Viessmann

Réf fabricant: 7819365

± 3 jours ouvrés

106,80 € TTC

Jeu de passe-cables

Code article PEX: 247400

Viessmann

Réf fabricant: 7819366

± 3 jours ouvrés

70,80 € TTC

Manchette inferieure de ventouse

Code article PEX: 247401

Viessmann

Réf fabricant: 7819367

obsolète

Joint profile pour échangeur à plaques

Code article PEX: 475817

Viessmann

Réf fabricant: 7819799

± 3 jours ouvrés

31,20 € TTC

Isolant chambre combustion

Code article PEX: 247403

Viessmann

Réf fabricant: 7819369

± 3 jours ouvrés

45,60 € TTC

Trappe de visite

Code article PEX: 247404

Viessmann

Réf fabricant: 7819370

± 3 jours ouvrés

130,80 € TTC

Capot bruleur

Code article PEX: 247405

Viessmann

Réf fabricant: 7819371

obsolète

Joint ouverture vitodens 100

Code article PEX: 247406

Viessmann

Réf fabricant: 7819372

± 3 jours ouvrés

55,20 € TTC

Echangeur de chaleur wb1 ( sav )

Code article PEX: 248766

Viessmann

Réf fabricant: 7822671

obsolète

Conduite de depart

Code article PEX: 247408

Viessmann

Réf fabricant: 7819375

± 3 jours ouvrés

598,80 € TTC

Tube de fumee pour wb1

Code article PEX: 247409

Viessmann

Réf fabricant: 7819376

± 3 jours ouvrés

54,00 € TTC

Fixation du ventilateur

Code article PEX: 475806

Viessmann

Réf fabricant: 7819377

± 3 jours ouvrés

51,60 € TTC

Cable de commande

Code article PEX: 247410

Viessmann

Réf fabricant: 7819378

± 3 jours ouvrés

36,00 € TTC

Capot vitodens 100

Code article PEX: 247411

Viessmann

Réf fabricant: 7819379

obsolète

Tube de liaison - depart

Code article PEX: 247412

Viessmann

Réf fabricant: 7819380

± 3 jours ouvrés

438,00 € TTC

Rucklauf-verbindungsrohr

Code article PEX: 366090

Viessmann

Réf fabricant: 7819381

± 3 jours ouvrés

456,00 € TTC

Logo vitodens 100

Code article PEX: 247413

Viessmann

Réf fabricant: 7819382

obsolète

40 page 4

Vorderblech

Viessmann

Réf fabricant: 7149070

avec délai

sur devis

Siphon

Code article PEX: 247652

Viessmann

Réf fabricant: 7819759

± 3 jours ouvrés

30,00 € TTC

Flexible de condensats

Code article PEX: 247415

Viessmann

Réf fabricant: 7819385

± 3 jours ouvrés

16,44 € TTC

Mamelon filete syphon

Code article PEX: 247416

Viessmann

Réf fabricant: 7819387

± 3 jours ouvrés

17,64 € TTC

Turbine

Code article PEX: 247459

Viessmann

Réf fabricant: 7819471

± 3 jours ouvrés

642,00 € TTC

Diaphragme air

Code article PEX: 247460

Viessmann

Réf fabricant: 7819473

± 3 jours ouvrés

8,88 € TTC

Joint de turbine pour wb1

Code article PEX: 247461

Viessmann

Réf fabricant: 7819474

± 3 jours ouvrés

26,40 € TTC

Conduite alimentation gaz

Code article PEX: 247462

Viessmann

Réf fabricant: 7819475

± 3 jours ouvrés

702,00 € TTC

Tube d alimentation gaz

Code article PEX: 297915

Viessmann

Réf fabricant: 7819476

± 3 jours ouvrés

88,80 € TTC

Bloc allumage et surveillance

Code article PEX: 247463

Viessmann

Réf fabricant: 7819478

± 3 jours ouvrés

121,20 € TTC

Joint pour electrode vitodens 100

Code article PEX: 247464

Viessmann

Réf fabricant: 7819479

± 3 jours ouvrés

11,76 € TTC

Joint de brûleur

Code article PEX: 247465

Viessmann

Réf fabricant: 7819481

± 3 jours ouvrés

42,00 € TTC

Surface de combustion

Code article PEX: 247466

Viessmann

Réf fabricant: 7819482

± 3 jours ouvrés

334,80 € TTC

Bloc combine gaz 1/2

Code article PEX: 246376

Viessmann

Réf fabricant: 7817510

± 3 jours ouvrés

543,60 € TTC

Diaphragme gaz naturel e

Code article PEX: 248268

Viessmann

Réf fabricant: 7820812

± 3 jours ouvrés

51,60 € TTC

Diaphragme gaz nat ll

Code article PEX: 475796

Viessmann

Réf fabricant: 7818867

± 3 jours ouvrés

12,12 € TTC

Isolation pwp basis 3

Code article PEX: 247279

Viessmann

Réf fabricant: 7819192

± 3 jours ouvrés

56,40 € TTC

Crepine

Code article PEX: 247675

Viessmann

Réf fabricant: 7819792

± 3 jours ouvrés

8,64 € TTC

Echangeur thermique à plaques spwt10-11

Code article PEX: 247681

Viessmann

Réf fabricant: 7819802

en stock

517,20 € TTC

Flow switch

Code article PEX: 247683

Viessmann

Réf fabricant: 7819805

± 3 jours ouvrés

90,00 € TTC

60 page 4

Mont.anl. vitodens 100 wb1 2

Viessmann

Réf fabricant: 5481803

avec délai

sur devis

61 page 4

Serv.anl. vitodens 100 wb1

Viessmann

Réf fabricant: 5681317

avec délai

sur devis

62 page 5

Et-bildl. vitodens 100 24kw

Viessmann

Réf fabricant: 5781641

avec délai

sur devis

Baton de peinture blanche

Code article PEX: 247467

Viessmann

Réf fabricant: 7819490

obsolète

Spray peinture blanc

Code article PEX: 247468

Viessmann

Réf fabricant: 7819491

obsolète

Sonde temperature ntc

Code article PEX: 247702

Viessmann

Réf fabricant: 7819825

en stock

67,20 € TTC

66 page 5

Diaphragme propane

Viessmann

Réf fabricant: 7820814

avec délai

sur devis

Mag allonge

Code article PEX: 243234

Viessmann

Réf fabricant: 7382066

± 3 jours ouvrés

123,60 € TTC

Protection plastique regulation vitodens

Code article PEX: 246822

Viessmann

Réf fabricant: 7818282

± 3 jours ouvrés

51,60 € TTC

Module de commande

Code article PEX: 247792

Viessmann

Réf fabricant: 7819944

± 3 jours ouvrés

62,40 € TTC

Support module de commande

Code article PEX: 247791

Viessmann

Réf fabricant: 7819943

± 3 jours ouvrés

14,76 € TTC

Plaque d entree de cables

Code article PEX: 247785

Viessmann

Réf fabricant: 7819936

± 3 jours ouvrés

13,80 € TTC

Boitier module de raccordement

Code article PEX: 247754

Viessmann

Réf fabricant: 7819897

± 3 jours ouvrés

36,00 € TTC

Support regulation vitopend/vitodens

Code article PEX: 247762

Viessmann

Réf fabricant: 7819906

obsolète

Support

Code article PEX: 247851

Viessmann

Réf fabricant: 7820043

± 3 jours ouvrés

27,60 € TTC

Bouchon

Code article PEX: 247788

Viessmann

Réf fabricant: 7819939

± 3 jours ouvrés

15,24 € TTC

Couvercle pour potentiometre

Code article PEX: 247786

Viessmann

Réf fabricant: 7819937

obsolète

Cache regulation vitodens

Code article PEX: 247784

Viessmann

Réf fabricant: 7819935

± 3 jours ouvrés

17,64 € TTC

Boutons pour module std (3 pieces)

Code article PEX: 247781

Viessmann

Réf fabricant: 7819930

± 3 jours ouvrés

10,44 € TTC

Jeux de fiches pour vitodens

Code article PEX: 247789

Viessmann

Réf fabricant: 7819940

± 3 jours ouvrés

62,40 € TTC

Interrupteur a bascule

Code article PEX: 247775

Viessmann

Réf fabricant: 7819923

± 3 jours ouvrés

26,40 € TTC

Interrupteur vitodens

Code article PEX: 247793

Viessmann

Réf fabricant: 7819945

± 3 jours ouvrés

9,48 € TTC

Platine optolink

Code article PEX: 246759

Viessmann

Réf fabricant: 7818141

± 3 jours ouvrés

104,40 € TTC

Platine adaptation affichage

Code article PEX: 247798

Viessmann

Réf fabricant: 7819950

± 3 jours ouvrés

104,40 € TTC

Boitier de controle lgm29.55b5201

Code article PEX: 535697

Viessmann

Réf fabricant: 7871316

± 3 jours ouvrés

1 405,20 € TTC

Pont enfichable ionisation

Code article PEX: 247777

Viessmann

Réf fabricant: 7819925

± 3 jours ouvrés

13,80 € TTC

Cable plat 26 poles

Code article PEX: 247794

Viessmann

Réf fabricant: 7819946

± 3 jours ouvrés

27,60 € TTC

Fusibles t 6,3 a / 250 v

Code article PEX: 243455

Viessmann

Réf fabricant: 7404365

en stock

8,40 € TTC

Module temperature constant

Code article PEX: 247795

Viessmann

Réf fabricant: 7819947

± 3 jours ouvrés

430,80 € TTC

Afficheur pour trimatic

Code article PEX: 267710

Viessmann

Réf fabricant: 7450155

en stock

391,20 € TTC

Cache pour module de commande standard

Code article PEX: 244045

Viessmann

Réf fabricant: 7810960

obsolète

Faisceau de cables x 11

Code article PEX: 247133

Viessmann

Réf fabricant: 7818939

± 3 jours ouvrés

30,00 € TTC

Faisceau de cables x14

Code article PEX: 297961

Viessmann

Réf fabricant: 7820098

± 3 jours ouvrés

79,20 € TTC

Circuit imprimé vr20

Code article PEX: 249065

Viessmann

Réf fabricant: 7823072

en stock

415,20 € TTC

Cache pour platine vr20

Code article PEX: 247787

Viessmann

Réf fabricant: 7819938

± 3 jours ouvrés

9,84 € TTC

101 page 5

Faisceau de câbles x14

Viessmann

Réf fabricant: 7818934

avec délai

sur devis

Cable ion/pe

Code article PEX: 247129

Viessmann

Réf fabricant: 7818932

± 3 jours ouvrés

62,40 € TTC

Jeu de joints a levre

Code article PEX: 247402

Viessmann

Réf fabricant: 7819368

± 3 jours ouvrés

38,40 € TTC

Bloquage regulation vitodens

Code article PEX: 246707

Viessmann

Réf fabricant: 7818063

± 3 jours ouvrés

17,64 € TTC

Kit joints tube gaz ondule

Code article PEX: 248724

Viessmann

Réf fabricant: 7822618

obsolète

Kit de rechange plaque pour pwt

Code article PEX: 249289

Viessmann

Réf fabricant: 7823420

± 3 jours ouvrés

212,40 € TTC

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Viessmann VITODENS 100 WB1 8-24KW (7520801) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
