Chaudière Viessmann VITODENS 200 W WB2B 19KW (7194473)

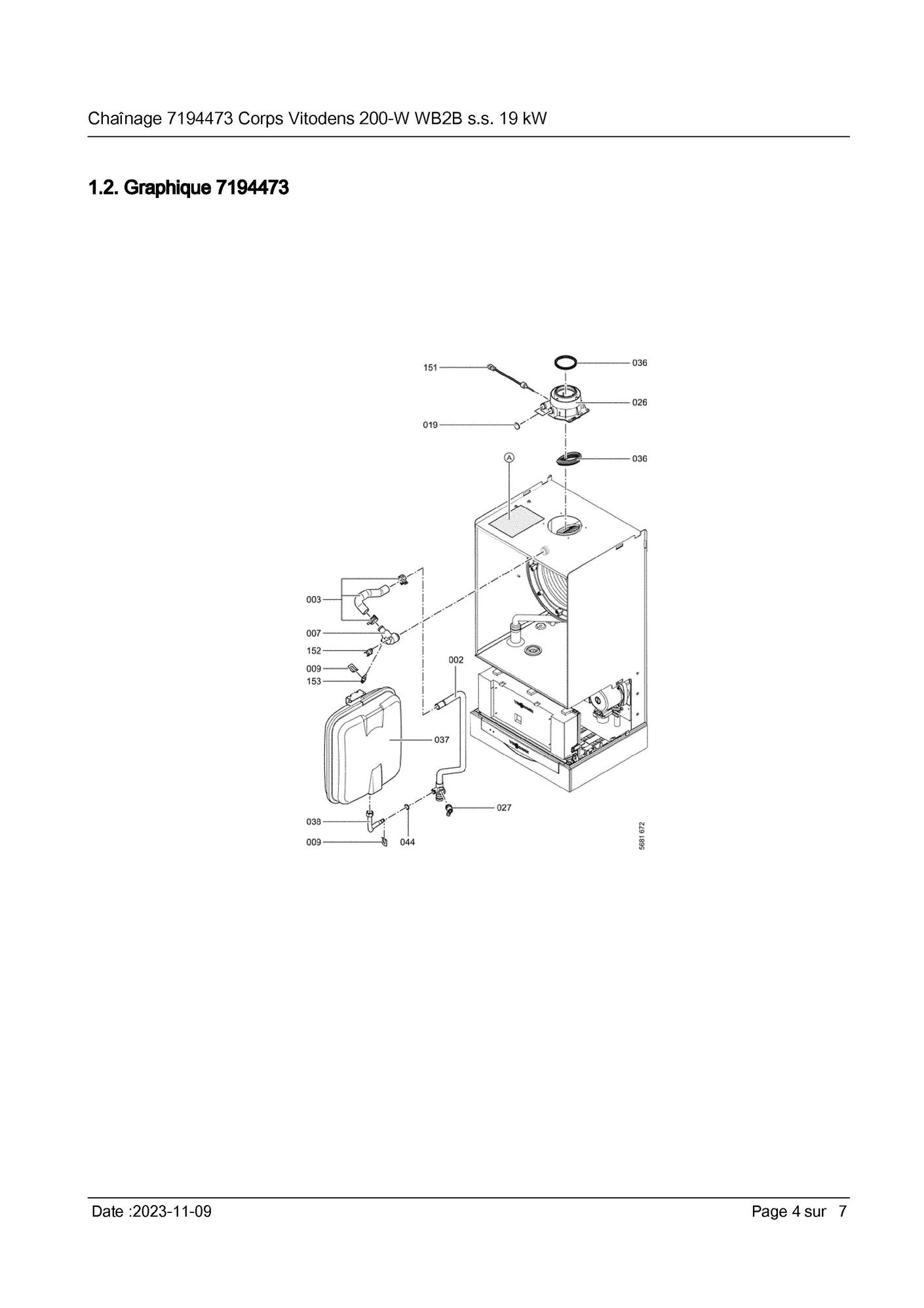

page 4

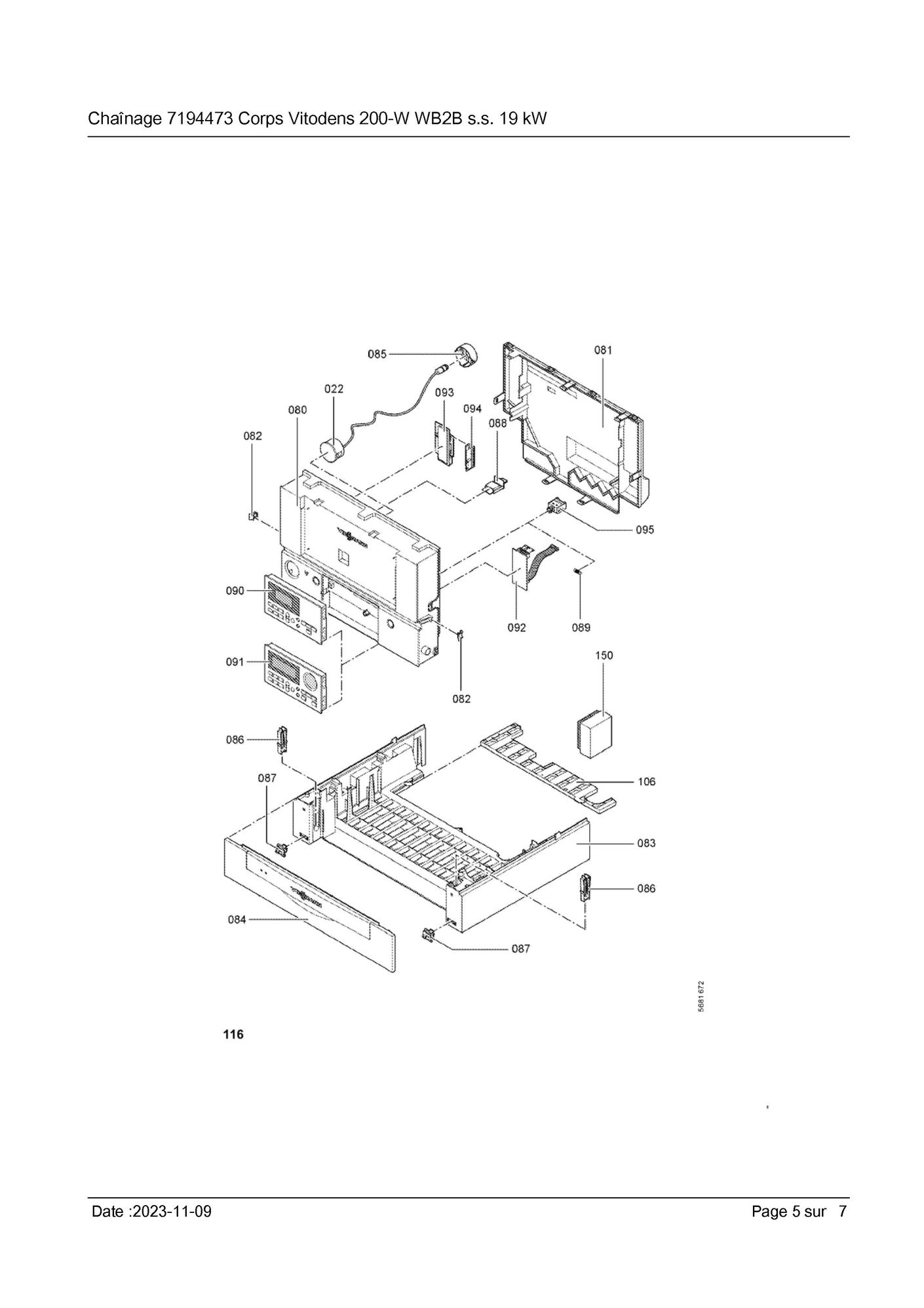

page 5

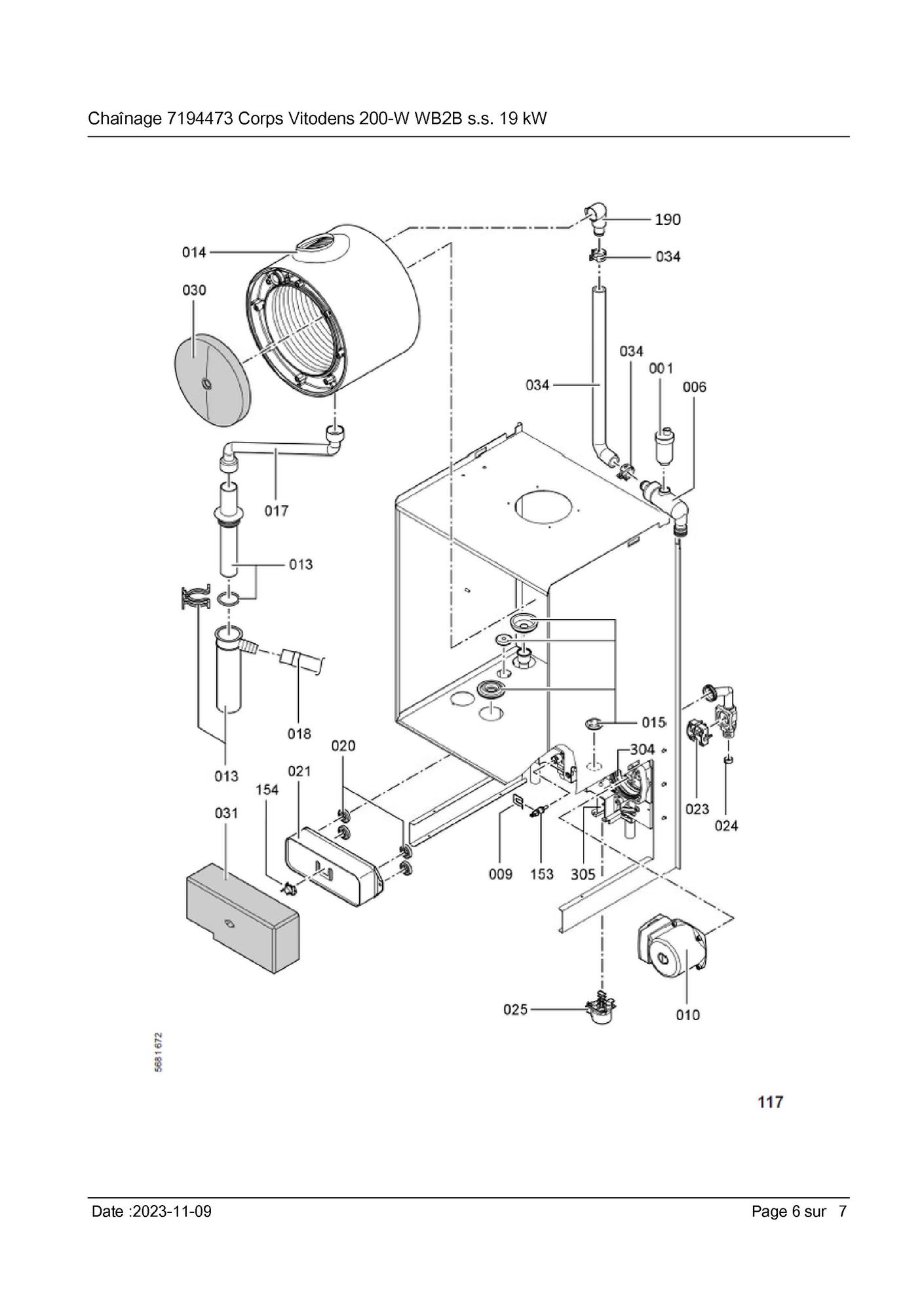

page 6

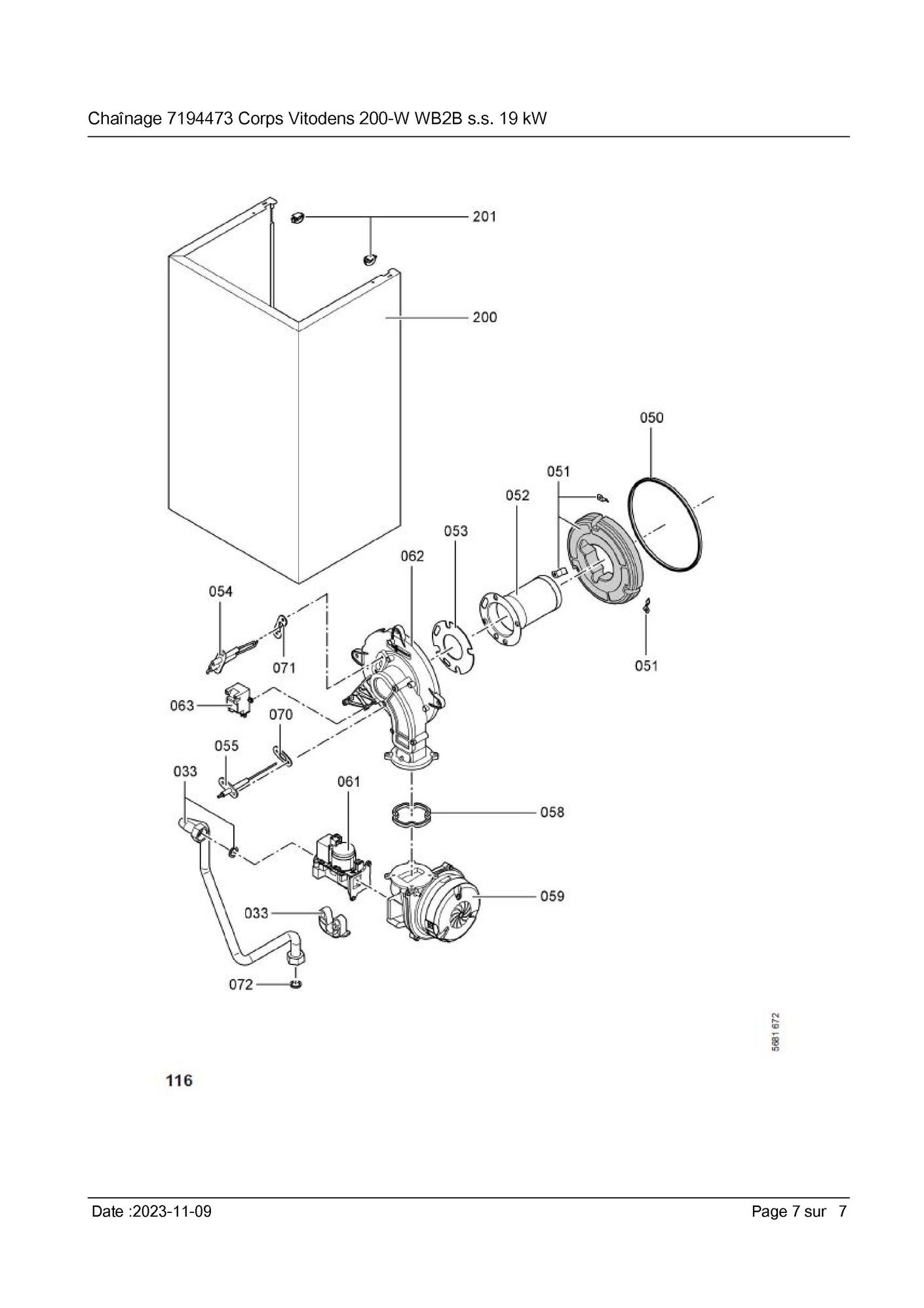

page 7
Pièces détachées Chaudière Viessmann VITODENS 200 W WB2B 19KW (7194473) chez Pièces Express


Référence fabricant
Position Schéma
7819971 Purgeur d'air automatique g 3/8 1
7826451 Tube de raccordement hv 2
7831440 Flexible hv 3
7826454 Coude de raccordement hr 6
7826455 Coude de raccordement hv 7
7836297 Fiche a ressort clips de blocage sonde 9
7828426 Siphon 13
7826460 Echangeur de chaleur 14
7826463 Jeu de passe-cables 15
7819602 Graisse pour joint (6g) 16
7826464 Flexible a condensat 17
7818021 Tube des condensats 18
7822742 Bouchon (x2) manchette de raccordement 19
7822739 Manometre avec capillaire 0-4 bars 22
7822764 Moteur linéaire pas à pas 25
7826466 Manchette de raccordement 26
7822353 Robinet de purge d air g 3/8 27
7822769 Jeu de fiches 28
7830016 Bloc d'isolation thermique 30
7826756 Isolation echangeur 31
7826467 Tube d alimentation gaz 33
7826470 Tube de raccordement hr 34
7826472 Joints de fumee 36
7826473 Vase d'expansion 37
7826474 Conduite de raccordement vase d expans. 38
7822894 Colis de joints 41
7831409 Joint rond 8x2 (5 pieces) 44
7836177 Joint de brûleur ø187 mm 50
7828346 Bague isolante 51
7826512 Cylindre de combustion 19kw 52
7826514 Joint de tete de bruleur 53
7826515 Electrode d'allumage 19kw 54
7834038 Electrode d'ionisation ni-ferral 19kw 55
7831924 Clapet vanne mélangeuse 58
7833758 Turbine radiale nrg118e 59
7836324 Bloc combine gaz ces10 61
7826519 Porte de bruleur 62
7827957 Allumeur 63
7844858 Ensemble vis de porte 64
7827024 Joint electrode d ionisation 70
7827025 Joint electrode d allumage x5 71
7826217 Kit joints 17 x 24 x 2 72
7833974 Injecteur gaz 02 jaune 73
7836205 Diaphragme 79
7838384 Régulation vbc130-a06.101 80
7822749 Plastron arriere 81
7818063 Bloquage regulation vitodens 82
7822890 Corniere support l=450 83
7822891 Volet l = 450 k1 84
7822707 Porte manometre 85
7822708 Pince (10 pieces) 86
7822709 Charnieres (10x) pour clapet wb2a/wb3a 87
7833203 Fiche de codage 2016:0307 88
7404365 Fusibles t 6,3 a / 250 v 89
7426136 Vitotronic 100 90
7825182 Module de commande gwg b2 91
7498513 Extension interne h1 92
7179113 Module de communication 93
7823033 Platine adaptateur 94
7823502 Poignee de securite 6,3 at 95
7823515 Contre fiche 96
7823516 Support de cable 97
7833428 Faisceau de cables x8/x9/ionisation 100
7826387 Faisceau de cables 100/35/54/terre 101
7826388 Cable de raccordement vanne gaz 35 102
7826389 Cable de raccordement moteur pas a pas 103
7826390 Cable d ionisation noir isolation double 104
7826391 Faisceau de cables terre/allumeur 105
7817523 Plaque de protection 106
7822789 Clapet 120
7870563 Kit d entretien wbsb/wb2c/fs2b 15/19 kw 149
7820148 Sonde exterieure 150
7822767 Sonde de fumées 151
7825487 Aquastat securite (thermocommutateur) 152
7819967 Sonde chaudiere 153
7826482 Pompe chauffage viupm-15/70 km 180
7828639 Coude de raccordement retour chauffage 190
7826366 Tole avant vitodens 200 200
7817500 Clips de fixation 201
7822681 Bombe de peinture blanche vitoweiss 202
7822682 Baton de peinture blanche vitoweiss 203
5851988 Mont.anl. vitodens 200-w wb2b 300
5681672 Serv.anl. vitodens 200-w wb2b 301
5581452 Bed.anl. vitotronic 100 hc1 302
5581511 Bed.anl. vitotronic 200 ho1 303
7825722 Dispositif de retours grundfos 304
7825723 Adaptateur pour moteur pas a pas 305
7833800 Pointe de blocage ø 22 (5 pieces) 306


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Viessmann VITODENS 200 W WB2B 19KW (7194473)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Purgeur d'air automatique G 3/8 Viessmann 7819971
Purgeur d'air automatique g 3/8
Code article PEX: 247813
Viessmann
Réf fabricant: 7819971
en stock
22,56 € TTC
Tube de raccordement hv Viessmann 7826451
Tube de raccordement hv
Code article PEX: 250662
Viessmann
Réf fabricant: 7826451
± 3 jours ouvrés
98,40 € TTC
Flexible hv Viessmann 7831440
Flexible hv
Code article PEX: 252407
Viessmann
Réf fabricant: 7831440
± 3 jours ouvrés
24,00 € TTC
Coude de raccordement hr Viessmann 7826454
Coude de raccordement hr
Code article PEX: 250665
Viessmann
Réf fabricant: 7826454
± 3 jours ouvrés
72,00 € TTC
Coude de raccordement hv Viessmann 7826455
Coude de raccordement hv
Code article PEX: 250666
Viessmann
Réf fabricant: 7826455
± 3 jours ouvrés
62,40 € TTC
Fiche a ressort clips de blocage sonde Viessmann 7836297
Fiche a ressort clips de blocage sonde
Code article PEX: 267691
Viessmann
Réf fabricant: 7836297
en stock
7,56 € TTC
Siphon Viessmann 7828426
Siphon
Code article PEX: 251552
Viessmann
Réf fabricant: 7828426
± 3 jours ouvrés
30,00 € TTC
Echangeur de chaleur Viessmann 7826460
Echangeur de chaleur
Code article PEX: 250671
Viessmann
Réf fabricant: 7826460
± 3 jours ouvrés
991,20 € TTC
Jeu de passe-cables Viessmann 7826463
Jeu de passe-cables
Code article PEX: 250674
Viessmann
Réf fabricant: 7826463
± 3 jours ouvrés
39,60 € TTC
Graisse pour joint (6g) Viessmann 7819602
Graisse pour joint (6g)
Code article PEX: 247538
Viessmann
Réf fabricant: 7819602
± 3 jours ouvrés
5,64 € TTC
Flexible a condensat Viessmann 7826464
Flexible a condensat
Code article PEX: 250675
Viessmann
Réf fabricant: 7826464
± 3 jours ouvrés
30,00 € TTC
Tube des condensats Viessmann 7818021
Tube des condensats
Code article PEX: 246671
Viessmann
Réf fabricant: 7818021
en stock
17,28 € TTC
Bouchon (x2) manchette de raccordement Viessmann 7822742
Bouchon (x2) manchette de raccordement
Code article PEX: 248818
Viessmann
Réf fabricant: 7822742
en stock
16,92 € TTC
Manometre avec capillaire 0-4 bars Viessmann 7822739
Manometre avec capillaire 0-4 bars
Code article PEX: 248815
Viessmann
Réf fabricant: 7822739
en stock
60,00 € TTC
Moteur linéaire pas à pas Viessmann 7822764
Moteur linéaire pas à pas
Code article PEX: 248836
Viessmann
Réf fabricant: 7822764
en stock
79,20 € TTC
Manchette de raccordement Viessmann 7826466
Manchette de raccordement
Code article PEX: 250677
Viessmann
Réf fabricant: 7826466
± 3 jours ouvrés
57,60 € TTC
Robinet de purge d air g 3/8 Viessmann 7822353
Robinet de purge d air g 3/8
Code article PEX: 248567
Viessmann
Réf fabricant: 7822353
en stock
12,72 € TTC
Jeu de fiches Viessmann 7822769
Jeu de fiches
Code article PEX: 248840
Viessmann
Réf fabricant: 7822769
en stock
7,08 € TTC
Bloc d'isolation thermique Viessmann 7830016
Bloc d'isolation thermique
Code article PEX: 252063
Viessmann
Réf fabricant: 7830016
en stock
64,80 € TTC
Isolation echangeur Viessmann 7826756
Isolation echangeur
Code article PEX: 298609
Viessmann
Réf fabricant: 7826756
en stock
54,00 € TTC
Tube d alimentation gaz Viessmann 7826467
Tube d alimentation gaz
Code article PEX: 250678
Viessmann
Réf fabricant: 7826467
± 3 jours ouvrés
66,00 € TTC
Tube de raccordement hr Viessmann 7826470
Tube de raccordement hr
Code article PEX: 250681
Viessmann
Réf fabricant: 7826470
en stock
30,00 € TTC
Joints de fumee Viessmann 7826472
Joints de fumee
Code article PEX: 250683
Viessmann
Réf fabricant: 7826472
en stock
18,48 € TTC
Vase d'expansion Viessmann 7826473
Vase d'expansion
Code article PEX: 250684
Viessmann
Réf fabricant: 7826473
en stock
168,00 € TTC
Conduite de raccordement vase d expans. Viessmann 7826474
Conduite de raccordement vase d expans.
Code article PEX: 250685
Viessmann
Réf fabricant: 7826474
en stock
26,40 € TTC
Colis de joints Viessmann 7822894
Colis de joints
Code article PEX: 248923
Viessmann
Réf fabricant: 7822894
en stock
18,24 € TTC
Joint rond 8x2 (5 pieces) Viessmann 7831409
Joint rond 8x2 (5 pieces)
Code article PEX: 252394
Viessmann
Réf fabricant: 7831409
en stock
17,16 € TTC
Joint de brûleur Ø187 mm Viessmann 7836177
Joint de brûleur ø187 mm
Code article PEX: 253822
Viessmann
Réf fabricant: 7836177
en stock
34,80 € TTC
Bague isolante Viessmann 7828346
Bague isolante
Code article PEX: 251526
Viessmann
Réf fabricant: 7828346
en stock
75,60 € TTC
Cylindre de combustion 19kw Viessmann 7826512
Cylindre de combustion 19kw
Code article PEX: 250713
Viessmann
Réf fabricant: 7826512
± 3 jours ouvrés
194,40 € TTC
Joint de tete de bruleur Viessmann 7826514
Joint de tete de bruleur
Code article PEX: 250715
Viessmann
Réf fabricant: 7826514
en stock
22,56 € TTC
Electrode d'allumage 19kw Viessmann 7826515
Electrode d'allumage 19kw
Code article PEX: 250716
Viessmann
Réf fabricant: 7826515
en stock
55,20 € TTC
Electrode d'ionisation ni-ferral 19kw Viessmann 7834038
Electrode d'ionisation ni-ferral 19kw
Code article PEX: 253255
Viessmann
Réf fabricant: 7834038
en stock
55,20 € TTC
Clapet vanne mélangeuse Viessmann 7831924
Clapet vanne mélangeuse
Code article PEX: 252547
Viessmann
Réf fabricant: 7831924
en stock
39,60 € TTC
Turbine radiale NRG118E Viessmann 7833758
Turbine radiale nrg118e
Code article PEX: 253180
Viessmann
Réf fabricant: 7833758
en stock
378,00 € TTC
Bloc combine gaz ces10 Viessmann 7836324
Bloc combine gaz ces10
Code article PEX: 299992
Viessmann
Réf fabricant: 7836324
en stock
198,00 € TTC
Porte de bruleur Viessmann 7826519
Porte de bruleur
Code article PEX: 250720
Viessmann
Réf fabricant: 7826519
en stock
186,00 € TTC
Allumeur Viessmann 7827957
Allumeur
Code article PEX: 251365
Viessmann
Réf fabricant: 7827957
en stock
54,00 € TTC
Ensemble vis de porte Viessmann 7844858
Ensemble vis de porte
Code article PEX: 315833
Viessmann
Réf fabricant: 7844858
en stock
15,24 € TTC
Joint electrode d ionisation Viessmann 7827024
Joint electrode d ionisation
Code article PEX: 250978
Viessmann
Réf fabricant: 7827024
en stock
18,24 € TTC
Joint electrode d allumage X5 Viessmann 7827025
Joint electrode d allumage x5
Code article PEX: 250979
Viessmann
Réf fabricant: 7827025
en stock
18,24 € TTC
Kit joints 17 x 24 x 2 Viessmann 7826217
Kit joints 17 x 24 x 2
Code article PEX: 250555
Viessmann
Réf fabricant: 7826217
en stock
9,84 € TTC
Injecteur gaz 02 jaune Viessmann 7833974
Injecteur gaz 02 jaune
Code article PEX: 253231
Viessmann
Réf fabricant: 7833974
± 3 jours ouvrés
15,24 € TTC
Diaphragme Viessmann 7836205
Diaphragme
Code article PEX: 299953
Viessmann
Réf fabricant: 7836205
± 3 jours ouvrés
34,80 € TTC
Régulation VBC130-A06.101 Viessmann 7838384
Régulation vbc130-a06.101
Code article PEX: 267689
Viessmann
Réf fabricant: 7838384
en stock
794,40 € TTC
Plastron arriere Viessmann 7822749
Plastron arriere
Code article PEX: 248823
Viessmann
Réf fabricant: 7822749
± 3 jours ouvrés
26,40 € TTC
Bloquage regulation vitodens Viessmann 7818063
Bloquage regulation vitodens
Code article PEX: 246707
Viessmann
Réf fabricant: 7818063
± 3 jours ouvrés
17,64 € TTC
Corniere support l=450 Viessmann 7822890
Corniere support l=450
Code article PEX: 248919
Viessmann
Réf fabricant: 7822890
± 3 jours ouvrés
94,80 € TTC
Volet l = 450 k1 Viessmann 7822891
Volet l = 450 k1
Code article PEX: 248920
Viessmann
Réf fabricant: 7822891
± 3 jours ouvrés
91,20 € TTC
Porte manometre Viessmann 7822707
Porte manometre
Code article PEX: 248789
Viessmann
Réf fabricant: 7822707
± 3 jours ouvrés
21,72 € TTC
Pince (10 pieces) Viessmann 7822708
Pince (10 pieces)
Code article PEX: 248790
Viessmann
Réf fabricant: 7822708
± 3 jours ouvrés
11,76 € TTC
Charnieres (10x) pour clapet wb2a/wb3a Viessmann 7822709
Charnieres (10x) pour clapet wb2a/wb3a
Code article PEX: 248791
Viessmann
Réf fabricant: 7822709
en stock
27,60 € TTC
Fiche de codage 2016:0307 Viessmann 7833203
Fiche de codage 2016:0307
Code article PEX: 253013
Viessmann
Réf fabricant: 7833203
± 3 jours ouvrés
34,80 € TTC
Fusibles t 6,3 a / 250 v Viessmann 7404365
Fusibles t 6,3 a / 250 v
Code article PEX: 243455
Viessmann
Réf fabricant: 7404365
en stock
8,40 € TTC
Vitotronic 100 Viessmann 7426136
Vitotronic 100
Code article PEX: 277860
Viessmann
Réf fabricant: 7426136

obsolète

Module de commande gwg b2 Viessmann 7825182
Module de commande gwg b2
Code article PEX: 250142
Viessmann
Réf fabricant: 7825182
± 3 jours ouvrés
651,60 € TTC
92 page 7 Extension interne h1

Viessmann
Réf fabricant: 7498513
avec délai
sur devis
Module de communication Viessmann 7179113
Module de communication
Code article PEX: 277918
Viessmann
Réf fabricant: 7179113

obsolète

Platine adaptateur Viessmann 7823033
Platine adaptateur
Code article PEX: 249033
Viessmann
Réf fabricant: 7823033
± 3 jours ouvrés
88,80 € TTC
Poignee de securite 6,3 at Viessmann 7823502
Poignee de securite 6,3 at
Code article PEX: 249333
Viessmann
Réf fabricant: 7823502
± 3 jours ouvrés
8,88 € TTC
Contre fiche Viessmann 7823515
Contre fiche
Code article PEX: 249345
Viessmann
Réf fabricant: 7823515
± 3 jours ouvrés
62,40 € TTC
Support de cable Viessmann 7823516
Support de cable
Code article PEX: 249346
Viessmann
Réf fabricant: 7823516
± 3 jours ouvrés
11,28 € TTC
Faisceau de cables x8/x9/ionisation Viessmann 7833428
Faisceau de cables x8/x9/ionisation
Code article PEX: 253083
Viessmann
Réf fabricant: 7833428
± 3 jours ouvrés
88,80 € TTC
Faisceau de cables 100/35/54/terre Viessmann 7826387
Faisceau de cables 100/35/54/terre
Code article PEX: 250640
Viessmann
Réf fabricant: 7826387
± 3 jours ouvrés
62,40 € TTC
Faisceau de cables 100/35/54/terre Viessmann 7826388
Faisceau de cables 100/35/54/terre
Code article PEX: 250640
Viessmann
Réf fabricant: 7826388
± 3 jours ouvrés
62,40 € TTC
Cable de raccordement moteur pas a pas Viessmann 7826389
Cable de raccordement moteur pas a pas
Code article PEX: 250642
Viessmann
Réf fabricant: 7826389
± 3 jours ouvrés
26,40 € TTC
Cable d ionisation noir isolation double Viessmann 7826390
Cable d ionisation noir isolation double
Code article PEX: 250643
Viessmann
Réf fabricant: 7826390

obsolète

Faisceau de cables 100/35/54/terre Viessmann 7826391
Faisceau de cables 100/35/54/terre
Code article PEX: 250640
Viessmann
Réf fabricant: 7826391
± 3 jours ouvrés
62,40 € TTC
Plaque de protection Viessmann 7817523
Plaque de protection
Code article PEX: 246382
Viessmann
Réf fabricant: 7817523
± 3 jours ouvrés
48,00 € TTC
Clapet Viessmann 7822789
Clapet
Code article PEX: 248852
Viessmann
Réf fabricant: 7822789
± 3 jours ouvrés
48,00 € TTC
Kit d entretien wbsb/wb2c/fs2b 15/19 kw Viessmann 7870563
Kit d entretien wbsb/wb2c/fs2b 15/19 kw
Code article PEX: 477507
Viessmann
Réf fabricant: 7870563
en stock
129,60 € TTC
Sonde exterieure Viessmann 7820148
Sonde exterieure
Code article PEX: 267735
Viessmann
Réf fabricant: 7820148
en stock
120,00 € TTC
Sonde de fumées Viessmann 7822767
Sonde de fumées
Code article PEX: 248839
Viessmann
Réf fabricant: 7822767
en stock
50,40 € TTC
Aquastat securite (thermocommutateur) Viessmann 7825487
Aquastat securite (thermocommutateur)
Code article PEX: 250281
Viessmann
Réf fabricant: 7825487
en stock
27,60 € TTC
Sonde chaudiere Viessmann 7819967
Sonde chaudiere
Code article PEX: 247809
Viessmann
Réf fabricant: 7819967
en stock
62,40 € TTC
Moteur circulateur g-he km Viessmann 7826482
Moteur circulateur g-he km
Code article PEX: 625168
Viessmann
Réf fabricant: 7826482
en stock
552,00 € TTC
Coude de raccordement retour chauffage Viessmann 7828639
Coude de raccordement retour chauffage
Code article PEX: 251623
Viessmann
Réf fabricant: 7828639
± 3 jours ouvrés
51,60 € TTC
Tole avant vitodens 200 Viessmann 7826366
Tole avant vitodens 200
Code article PEX: 250625
Viessmann
Réf fabricant: 7826366

obsolète

Clips de fixation Viessmann 7817500
Clips de fixation
Code article PEX: 246366
Viessmann
Réf fabricant: 7817500
± 3 jours ouvrés
9,48 € TTC
Bombe de peinture blanche vitoweiss Viessmann 7822681
Bombe de peinture blanche vitoweiss
Code article PEX: 248773
Viessmann
Réf fabricant: 7822681
± 3 jours ouvrés
40,80 € TTC
Baton de peinture blanche vitoweiss Viessmann 7822682
Baton de peinture blanche vitoweiss
Code article PEX: 248774
Viessmann
Réf fabricant: 7822682
± 3 jours ouvrés
12,72 € TTC
300 page 5 Mont.anl. vitodens 200-w wb2b

Viessmann
Réf fabricant: 5851988
avec délai
sur devis
301 page 7 Serv.anl. vitodens 200-w wb2b

Viessmann
Réf fabricant: 5681672
avec délai
sur devis
302 page 5 Bed.anl. vitotronic 100 hc1

Viessmann
Réf fabricant: 5581452
avec délai
sur devis
303 page 4 Bed.anl. vitotronic 200 ho1

Viessmann
Réf fabricant: 5581511
avec délai
sur devis
Dispositif de retours Grundfos Viessmann 7825722
Dispositif de retours grundfos
Code article PEX: 250415
Viessmann
Réf fabricant: 7825722
en stock
228,00 € TTC
Adaptateur pour moteur pas a pas Viessmann 7825723
Adaptateur pour moteur pas a pas
Code article PEX: 250416
Viessmann
Réf fabricant: 7825723
en stock
72,00 € TTC
Pointe de blocage ø 22 (5 pieces) Viessmann 7833800
Pointe de blocage ø 22 (5 pieces)
Code article PEX: 315075
Viessmann
Réf fabricant: 7833800
± 3 jours ouvrés
15,24 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Viessmann VITODENS 200 W WB2B 19KW (7194473) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
