Chaudière Viessmann RONDOMAT SEGMENTE (7223700)



Attention...Bien vérifier la date de la chaudière au centre schéma.

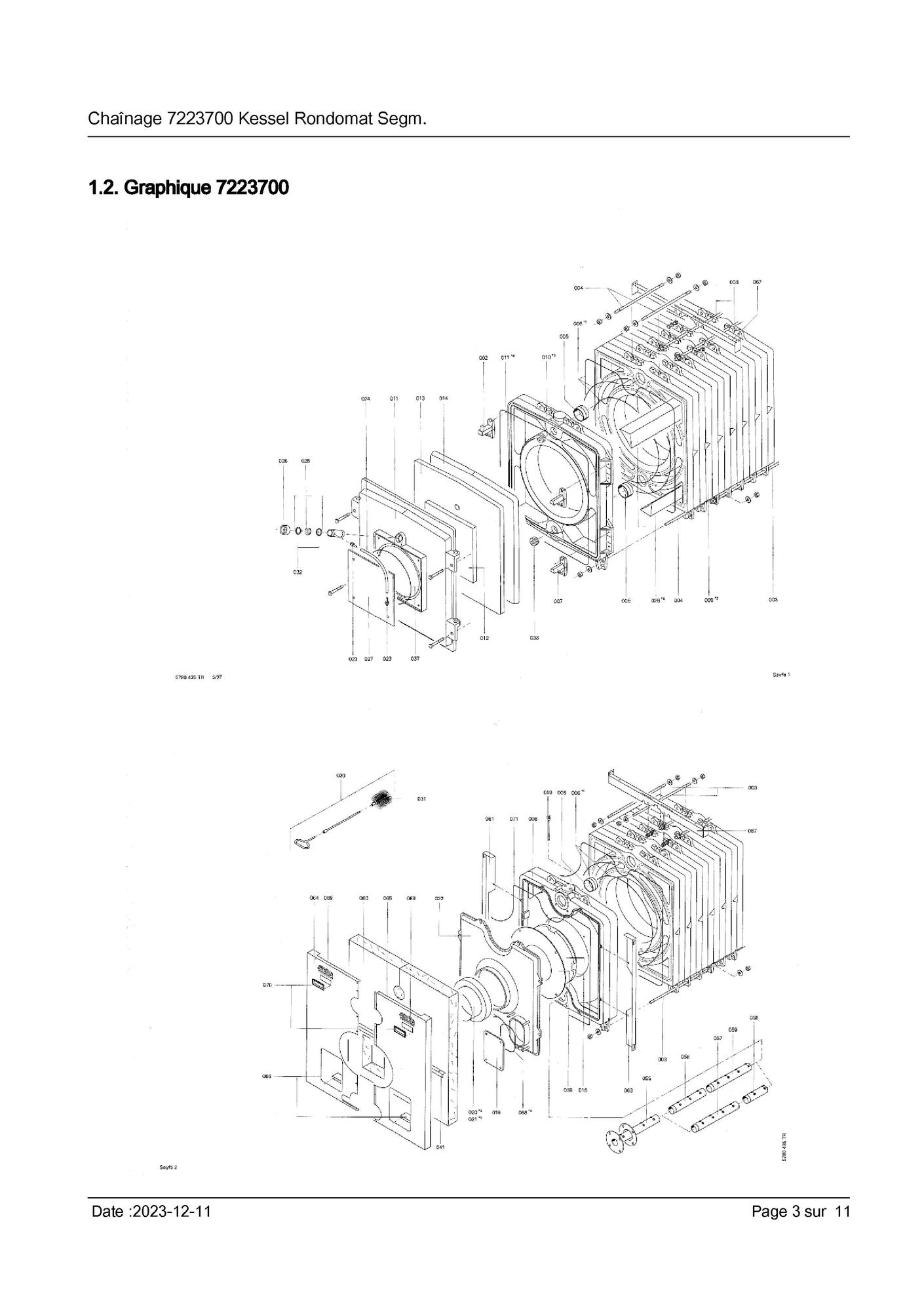

page 3

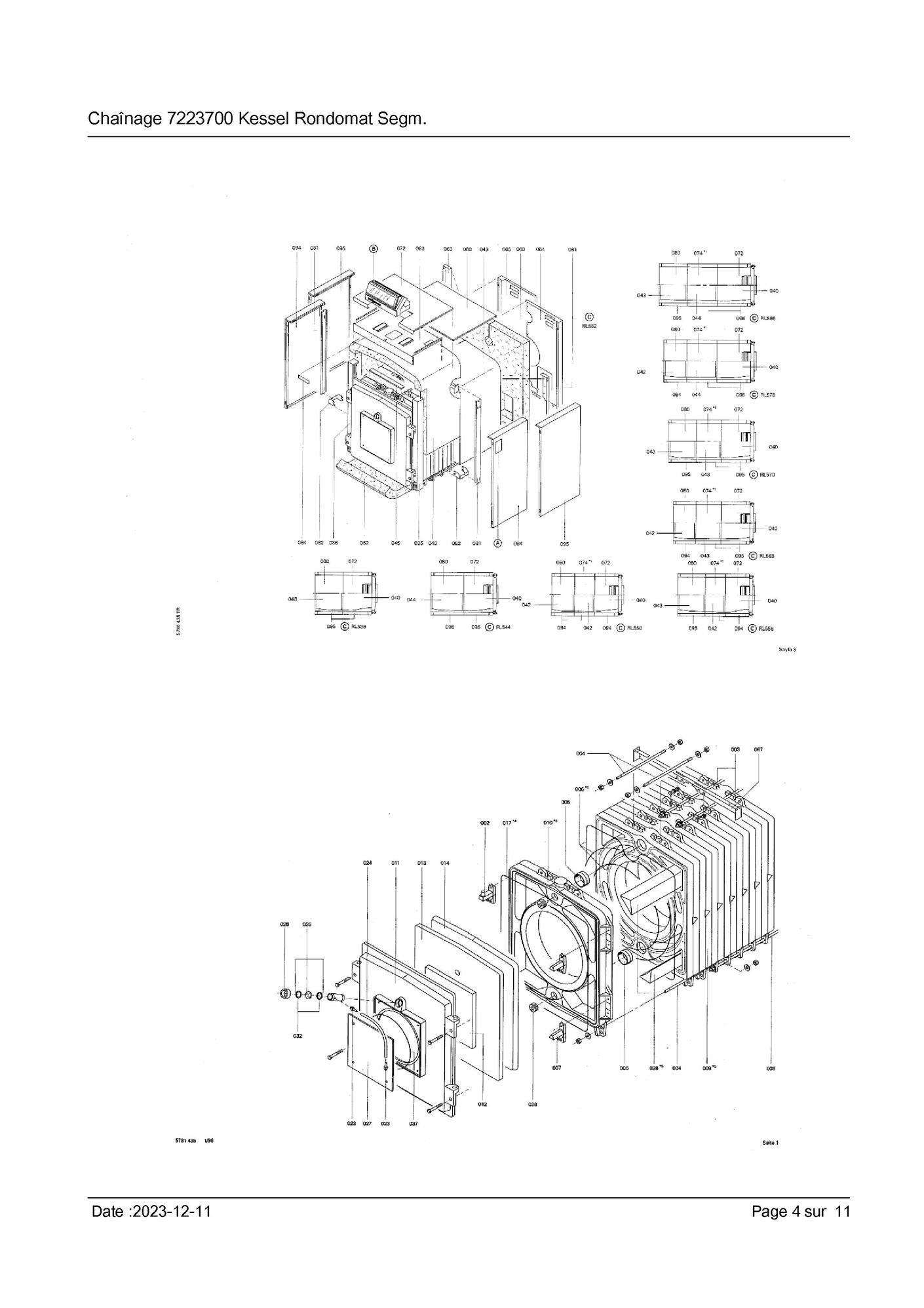

page 4

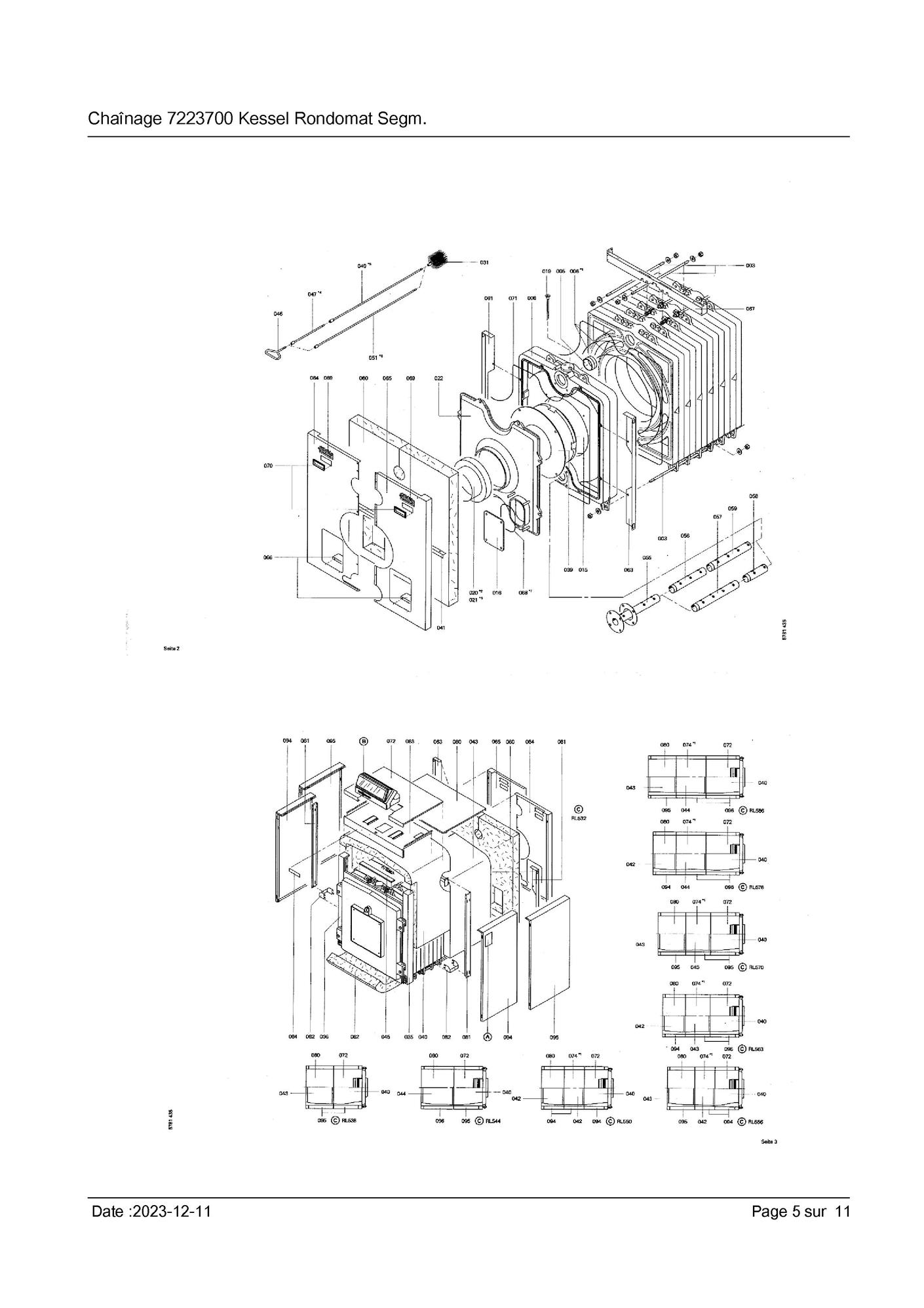

page 5
page 6

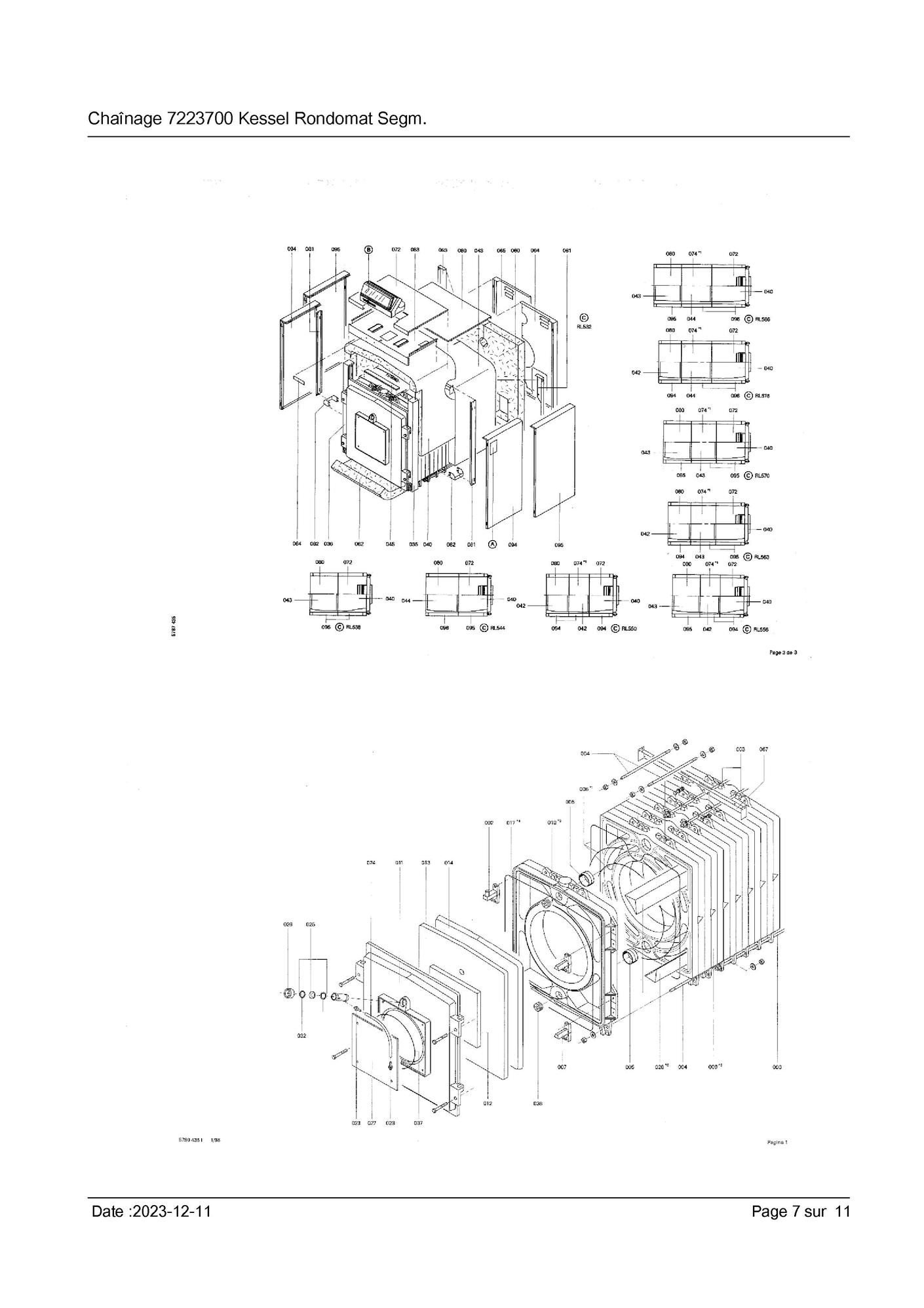

page 7

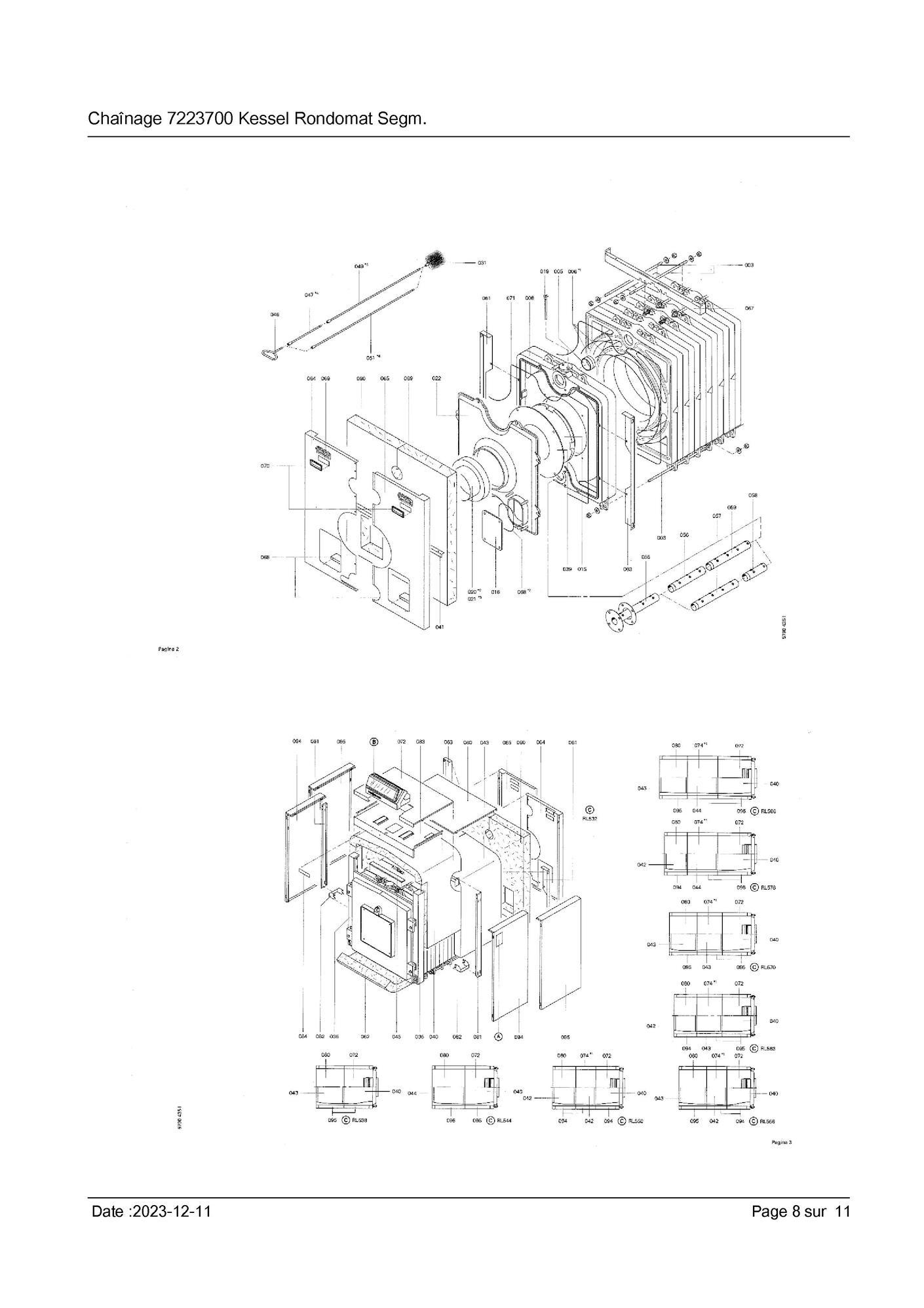

page 8

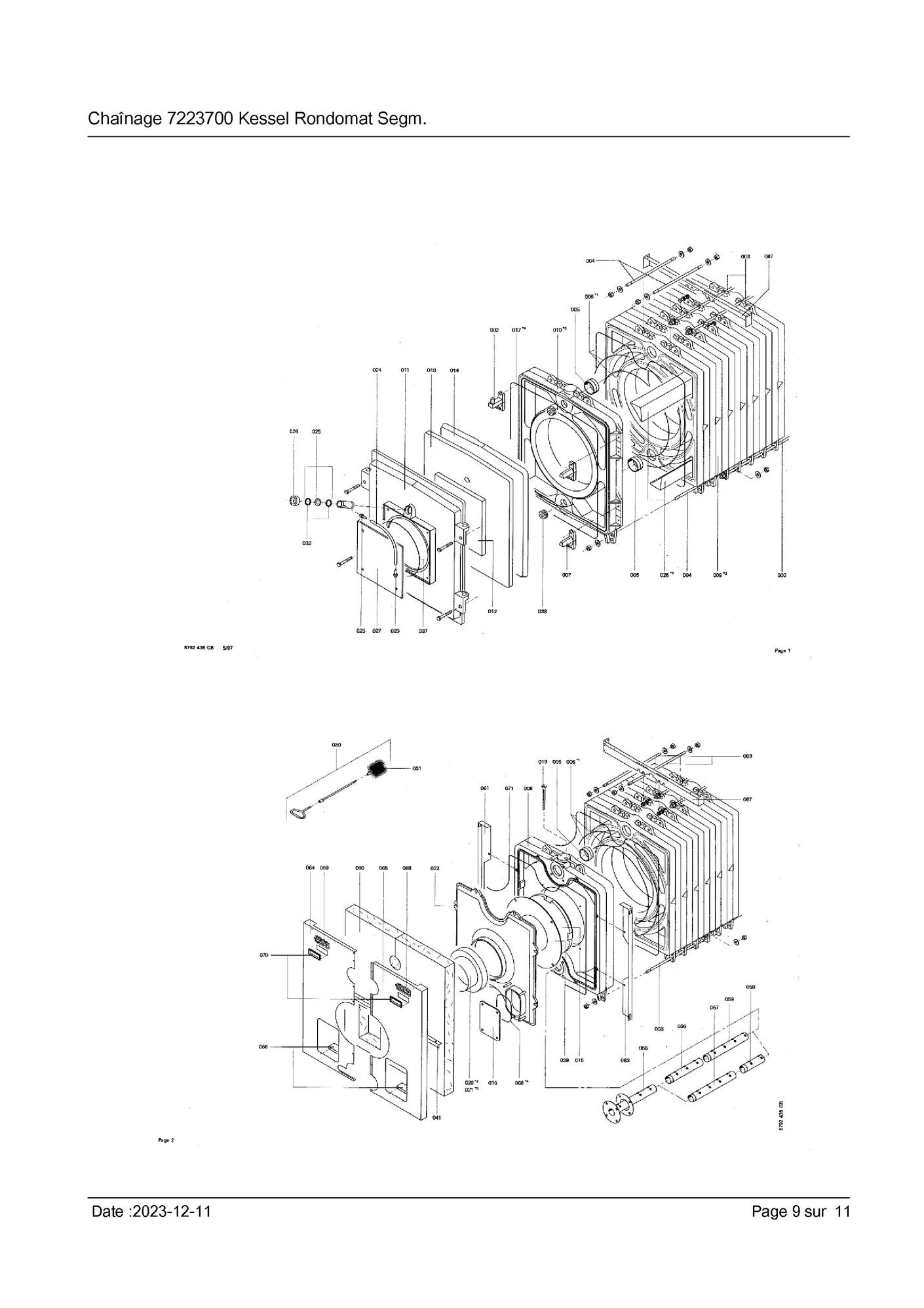

page 9

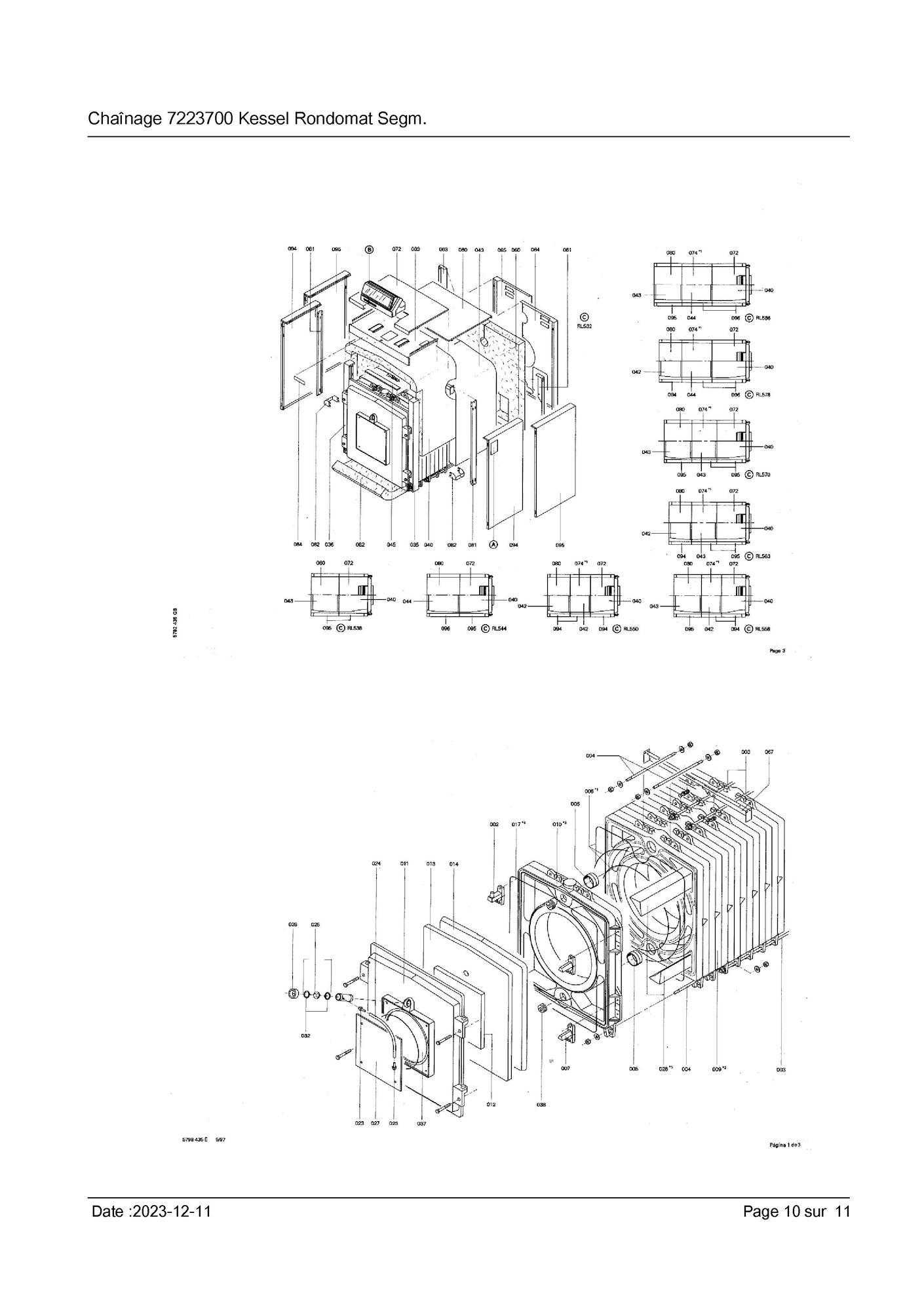

page 10

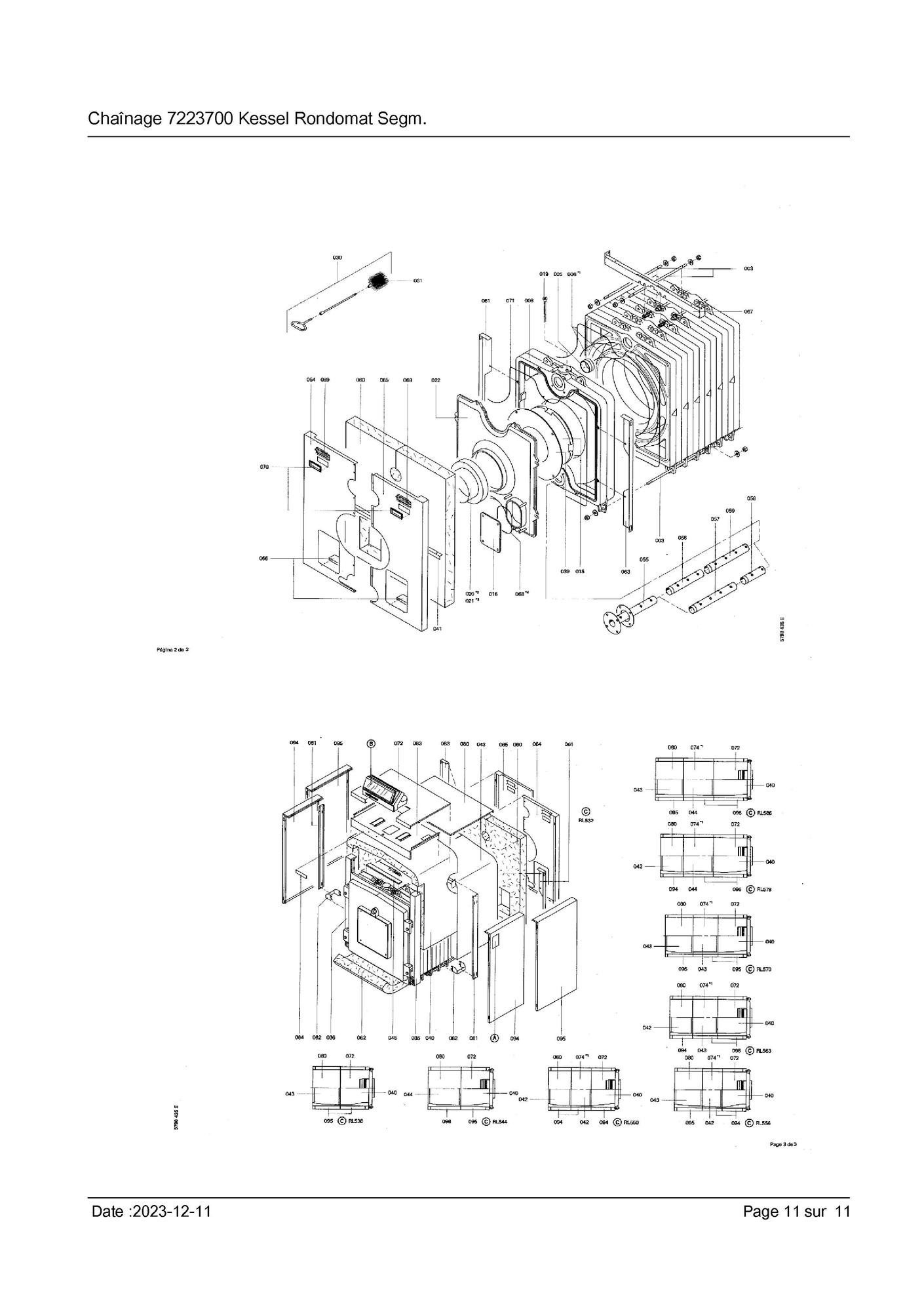

page 11
Pièces détachées Chaudière Viessmann RONDOMAT SEGMENTE (7223700) chez Pièces Express


Référence fabricant
Position Schéma
7223837 Charniere 2
7305137 Tige d ancrage 610 mm 3
7305136 Tirant lg=480 mm rondomat 4
7825339 Manchon/nipple d=103 5
Z000454 Tresse 6
7223838 Came de reglage rondomat 320-860 kw 7
7223836 Segment arriere vitorond 320-860 kw 8
7223835 Element intermediaire vitorond 320-860kw 9
7223834 Element avant rondomat 320-860 kw 10
7223839 Porte chaudiere 320 vrd 11
7223841 Matelas isolant 35 x 467 x 467 mm 12
7223865 Matelas isolant 13
7819136 Isolant de porte 14
7226047 Bloc deflecteur 15
7223842 Trappe de nettoyage 16
7820809 Cordon gf 16 x 16 l=3600 17
7332902 Beipack wärmedämmung 18
7812522 Doigt de gant 19
7223867 Couvercle de boite a fumees rk532-586 22
7816212 Manchon pour flexible 1/4 23
7810029 Tube plastique 800 mm 24
7811837 Verre de regard avec joints 25
7814675 Ecrou laiton pour viseur de flamme 26
7223707 Plaque brûleur 27
7822328 Turbulateur 28
7305738 Wärmedämmung 29
7820806 Joint tresse d=8 lg= 4000 30
7223866 Brosse de nettoyage 31
7814728 Joint a 35 x 45 x 2 32
7223827 Colle pour joint vitorond 150 ml 33
7303945 Pot de colle pour isolation 0,1 lts 34
7333124 Abdeckblech rechts vorn 35
7333125 Abdeckblech links vorn 36
7820804 Joint cerame d=8 lg= 2000 37
7815631 Bouchon r 2 rg4/rs4 125-305 38
7223868 Plaque d obturation complete 39
5334512 Wärmedämm-mantel 40
5334513 Wärmedämm-mantel 42
5334514 Wärmedämm-mantel 43
7820049 Corniere de fixation 44
5334853 Kerlanmatte 45
7810048 Poignee de brosse 46
5481578 Mont.anl. rondomat-ri 320-860kw 48
7811494 Rallonge tige de brosse 1000 mm 49
5581262 Bed.anl. rondomat 320-860 kw 50
7811495 Rallonge tige de brosse 1100mm 51
5681215 Wart.checkl. rondomat 320 bis 860kw 52
7816009 Joint nw 100 nd 16 53
5781435 Et-bildl. rondomat 54
7223850 Element de bride 55
7223847 Element 3 56
7223848 Quatrieme element 57
7223849 Element final 59
7816855 Matelas isolant arriere vd2 60
5334471 Befestigungsleiste rechts 61
7816863 Manteau isolant inferieur vd2-780 62
5334472 Befestigungsleiste links 63
7332762 Tole arriere droite rondomat rl 5000 64
7332763 Tole arriere gauche rondomat rl 5000 65
5334492 Leiste 66
5334515 Traverse 67
7820803 Joint tresse d=8 lg=1000 68
7812212 Barrette de 6 serre-cable 69
7810891 Protection 70
5334495 Tôle supérieure rl 578-586 72
5334498 Oberblech 74
5334499 Oberblech hinten 80
5334476 Schiene 81
5334475 Piece d ecartement 82
7332766 Mittelblech 83
5271043 Logo rondomat 84
7226004 Matelas isolant d=408 85
7824330 Joint cerame 12x12 l=3600 (souple) 86
5334489 Tole laterale 94
5334491 Seitenblech 96
7828789 Bombe rotorange ral 2001 dose 400ml 98
9588907 Flacon de peinture ral 2001 99
7824598 Pochette goujons m16 x 50 167
Z000681 Elements de montage rl5 306


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Viessmann RONDOMAT SEGMENTE (7223700)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Charniere Viessmann 7223837
Charniere
Code article PEX: 241135
Viessmann
Réf fabricant: 7223837
± 3 jours ouvrés
196,80 € TTC
Tige d ancrage 610 mm Viessmann 7305137
Tige d ancrage 610 mm
Code article PEX: 242124
Viessmann
Réf fabricant: 7305137
± 3 jours ouvrés
26,40 € TTC
Tirant lg=480 mm rondomat Viessmann 7305136
Tirant lg=480 mm rondomat
Code article PEX: 242123
Viessmann
Réf fabricant: 7305136
± 3 jours ouvrés
26,40 € TTC
Manchon/nipple d=103 Viessmann 7825339
Manchon/nipple d=103
Code article PEX: 250214
Viessmann
Réf fabricant: 7825339
± 3 jours ouvrés
30,00 € TTC
Tresse Viessmann Z000454
Tresse
Code article PEX: 314746
Viessmann
Réf fabricant: Z000454
± 3 jours ouvrés
182,40 € TTC
Came de reglage rondomat 320-860 kw Viessmann 7223838
Came de reglage rondomat 320-860 kw
Code article PEX: 241136
Viessmann
Réf fabricant: 7223838
± 3 jours ouvrés
196,80 € TTC
Segment arriere vitorond 320-860 kw Viessmann 7223836
Segment arriere vitorond 320-860 kw
Code article PEX: 241134
Viessmann
Réf fabricant: 7223836
± 3 jours ouvrés
4 041,60 € TTC
Element intermediaire vitorond 320-860kw Viessmann 7223835
Element intermediaire vitorond 320-860kw
Code article PEX: 241133
Viessmann
Réf fabricant: 7223835
± 3 jours ouvrés
2 888,40 € TTC
Element avant rondomat 320-860 kw Viessmann 7223834
Element avant rondomat 320-860 kw
Code article PEX: 241132
Viessmann
Réf fabricant: 7223834
± 3 jours ouvrés
2 701,20 € TTC
Porte chaudiere 320 vrd Viessmann 7223839
Porte chaudiere 320 vrd
Code article PEX: 241137
Viessmann
Réf fabricant: 7223839
± 3 jours ouvrés
3 127,20 € TTC
Matelas isolant 35 x 467 x 467 mm Viessmann 7223841
Matelas isolant 35 x 467 x 467 mm
Code article PEX: 241138
Viessmann
Réf fabricant: 7223841
± 3 jours ouvrés
100,80 € TTC
Matelas isolant Viessmann 7223865
Matelas isolant
Code article PEX: 241146
Viessmann
Réf fabricant: 7223865
± 3 jours ouvrés
223,20 € TTC
Isolant de porte Viessmann 7819136
Isolant de porte
Code article PEX: 247238
Viessmann
Réf fabricant: 7819136
± 3 jours ouvrés
1 282,80 € TTC
Bloc deflecteur Viessmann 7226047
Bloc deflecteur
Code article PEX: 241159
Viessmann
Réf fabricant: 7226047
± 3 jours ouvrés
426,00 € TTC
Trappe de nettoyage Viessmann 7223842
Trappe de nettoyage
Code article PEX: 312683
Viessmann
Réf fabricant: 7223842
± 3 jours ouvrés
100,80 € TTC
Cordon gf 16 x 16 l=3600 Viessmann 7820809
Cordon gf 16 x 16 l=3600
Code article PEX: 248266
Viessmann
Réf fabricant: 7820809
± 3 jours ouvrés
153,60 € TTC
18 page 11 Beipack wärmedämmung

Viessmann
Réf fabricant: 7332902
avec délai
sur devis
Doigt de gant Viessmann 7812522
Doigt de gant
Code article PEX: 244596
Viessmann
Réf fabricant: 7812522
± 3 jours ouvrés
90,00 € TTC
Couvercle de boite a fumees rk532-586 Viessmann 7223867
Couvercle de boite a fumees rk532-586
Code article PEX: 241148
Viessmann
Réf fabricant: 7223867
± 3 jours ouvrés
1 197,60 € TTC
Manchon pour flexible 1/4 Viessmann 7816212
Manchon pour flexible 1/4
Code article PEX: 245726
Viessmann
Réf fabricant: 7816212
± 3 jours ouvrés
8,88 € TTC
Tube plastique 800 mm Viessmann 7810029
Tube plastique 800 mm
Code article PEX: 243716
Viessmann
Réf fabricant: 7810029
± 3 jours ouvrés
8,28 € TTC
Verre de regard avec joints Viessmann 7811837
Verre de regard avec joints
Code article PEX: 244325
Viessmann
Réf fabricant: 7811837
± 3 jours ouvrés
17,64 € TTC
Ecrou laiton pour viseur de flamme Viessmann 7814675
Ecrou laiton pour viseur de flamme
Code article PEX: 245169
Viessmann
Réf fabricant: 7814675
± 3 jours ouvrés
42,00 € TTC
27 page 10 Plaque brûleur

Viessmann
Réf fabricant: 7223707
avec délai
sur devis
Turbulateur Viessmann 7822328
Turbulateur
Code article PEX: 248554
Viessmann
Réf fabricant: 7822328
± 3 jours ouvrés
144,00 € TTC
29 page 8 Wärmedämmung

Viessmann
Réf fabricant: 7305738
avec délai
sur devis
Joint tresse d=8 lg= 4000 Viessmann 7820806
Joint tresse d=8 lg= 4000
Code article PEX: 248264
Viessmann
Réf fabricant: 7820806
± 3 jours ouvrés
66,00 € TTC
Brosse de nettoyage Viessmann 7223866
Brosse de nettoyage
Code article PEX: 241147
Viessmann
Réf fabricant: 7223866
± 3 jours ouvrés
18,24 € TTC
Joint a 35 x 45 x 2 Viessmann 7814728
Joint a 35 x 45 x 2
Code article PEX: 245185
Viessmann
Réf fabricant: 7814728
± 3 jours ouvrés
6,24 € TTC
Colle pour joint vitorond 150 ml Viessmann 7223827
Colle pour joint vitorond 150 ml
Code article PEX: 241125
Viessmann
Réf fabricant: 7223827
± 3 jours ouvrés
34,80 € TTC
Colle pour joint/isolation vl-1100 Viessmann 7303945
Colle pour joint/isolation vl-1100
Code article PEX: 254673
Viessmann
Réf fabricant: 7303945
± 3 jours ouvrés
18,00 € TTC
35 page 11 Abdeckblech rechts vorn

Viessmann
Réf fabricant: 7333124
avec délai
sur devis
36 page 3 Abdeckblech links vorn

Viessmann
Réf fabricant: 7333125
avec délai
sur devis
Joint cerame d=8 lg= 2000 Viessmann 7820804
Joint cerame d=8 lg= 2000
Code article PEX: 248262
Viessmann
Réf fabricant: 7820804
± 3 jours ouvrés
38,40 € TTC
Bouchon r 2 rg4/rs4 125-305 Viessmann 7815631
Bouchon r 2 rg4/rs4 125-305
Code article PEX: 245513
Viessmann
Réf fabricant: 7815631
± 3 jours ouvrés
30,00 € TTC
Plaque d obturation complete Viessmann 7223868
Plaque d obturation complete
Code article PEX: 241149
Viessmann
Réf fabricant: 7223868
± 3 jours ouvrés
367,20 € TTC
40 page 3 Wärmedämm-mantel

Viessmann
Réf fabricant: 5334512
avec délai
sur devis
42 page 8 Wärmedämm-mantel

Viessmann
Réf fabricant: 5334513
avec délai
sur devis
43 page 6 Wärmedämm-mantel

Viessmann
Réf fabricant: 5334514
avec délai
sur devis
Corniere de fixation Viessmann 7820049
Corniere de fixation
Code article PEX: 314796
Viessmann
Réf fabricant: 7820049
± 3 jours ouvrés
79,20 € TTC
45 page 7 Kerlanmatte

Viessmann
Réf fabricant: 5334853
avec délai
sur devis
Poignee de brosse Viessmann 7810048
Poignee de brosse
Code article PEX: 243722
Viessmann
Réf fabricant: 7810048
± 3 jours ouvrés
27,60 € TTC
48 page 4 Mont.anl. rondomat-ri 320-860kw

Viessmann
Réf fabricant: 5481578
avec délai
sur devis
Rallonge tige de brosse 1000 mm Viessmann 7811494
Rallonge tige de brosse 1000 mm
Code article PEX: 244192
Viessmann
Réf fabricant: 7811494
± 3 jours ouvrés
32,40 € TTC
50 page 4 Bed.anl. rondomat 320-860 kw

Viessmann
Réf fabricant: 5581262
avec délai
sur devis
Rallonge tige de brosse 1100mm Viessmann 7811495
Rallonge tige de brosse 1100mm
Code article PEX: 244193
Viessmann
Réf fabricant: 7811495
± 3 jours ouvrés
34,80 € TTC
52 page 3 Wart.checkl. rondomat 320 bis 860kw

Viessmann
Réf fabricant: 5681215
avec délai
sur devis
Joint nw 100 nd 16 Viessmann 7816009
Joint nw 100 nd 16
Code article PEX: 245650
Viessmann
Réf fabricant: 7816009

obsolète

54 page 4 Et-bildl. rondomat

Viessmann
Réf fabricant: 5781435
avec délai
sur devis
Element de bride Viessmann 7223850
Element de bride
Code article PEX: 241143
Viessmann
Réf fabricant: 7223850
± 3 jours ouvrés
288,00 € TTC
Element 3 Viessmann 7223847
Element 3
Code article PEX: 241140
Viessmann
Réf fabricant: 7223847
± 3 jours ouvrés
122,40 € TTC
Quatrieme element Viessmann 7223848
Quatrieme element
Code article PEX: 241141
Viessmann
Réf fabricant: 7223848
± 3 jours ouvrés
253,20 € TTC
Element final Viessmann 7223849
Element final
Code article PEX: 241142
Viessmann
Réf fabricant: 7223849
± 3 jours ouvrés
285,60 € TTC
Matelas isolant arriere vd2 Viessmann 7816855
Matelas isolant arriere vd2
Code article PEX: 246009
Viessmann
Réf fabricant: 7816855
± 3 jours ouvrés
112,80 € TTC
61 page 7 Befestigungsleiste rechts

Viessmann
Réf fabricant: 5334471
avec délai
sur devis
62 page 9 Manteau isolant inferieur vd2-780

Viessmann
Réf fabricant: 7816863
avec délai
sur devis
63 page 9 Befestigungsleiste links

Viessmann
Réf fabricant: 5334472
avec délai
sur devis
Tole arriere droite rondomat rl 5000 Viessmann 7332762
Tole arriere droite rondomat rl 5000
Code article PEX: 242719
Viessmann
Réf fabricant: 7332762
± 3 jours ouvrés
158,40 € TTC
Tole arriere gauche rondomat rl 5000 Viessmann 7332763
Tole arriere gauche rondomat rl 5000
Code article PEX: 242720
Viessmann
Réf fabricant: 7332763
± 3 jours ouvrés
158,40 € TTC
66 page 3 Leiste

Viessmann
Réf fabricant: 5334492
avec délai
sur devis
67 page 11 Traverse

Viessmann
Réf fabricant: 5334515
avec délai
sur devis
Joint tresse d=8 lg=1000 Viessmann 7820803
Joint tresse d=8 lg=1000
Code article PEX: 248261
Viessmann
Réf fabricant: 7820803
± 3 jours ouvrés
36,00 € TTC
Barrette de 6 serre-cable Viessmann 7812212
Barrette de 6 serre-cable
Code article PEX: 244490
Viessmann
Réf fabricant: 7812212
± 3 jours ouvrés
56,40 € TTC
Protection Viessmann 7810891
Protection
Code article PEX: 365839
Viessmann
Réf fabricant: 7810891

obsolète

72 page 3 Tôle supérieure rl 578-586

Viessmann
Réf fabricant: 5334495
avec délai
sur devis
74 page 3 Oberblech

Viessmann
Réf fabricant: 5334498
avec délai
sur devis
80 page 7 Oberblech hinten

Viessmann
Réf fabricant: 5334499
avec délai
sur devis
81 page 7 Schiene

Viessmann
Réf fabricant: 5334476
avec délai
sur devis
Piece d ecartement Viessmann 5334475
Piece d ecartement
Code article PEX: 240017
Viessmann
Réf fabricant: 5334475

obsolète

83 page 7 Mittelblech

Viessmann
Réf fabricant: 7332766
avec délai
sur devis
Logo rondomat Viessmann 5271043
Logo rondomat
Code article PEX: 239807
Viessmann
Réf fabricant: 5271043

obsolète

Matelas isolant d=408 Viessmann 7226004
Matelas isolant d=408
Code article PEX: 241158
Viessmann
Réf fabricant: 7226004
± 3 jours ouvrés
94,80 € TTC
Joint cerame 12x12 l=3600 (souple) Viessmann 7824330
Joint cerame 12x12 l=3600 (souple)
Code article PEX: 249751
Viessmann
Réf fabricant: 7824330
± 3 jours ouvrés
79,20 € TTC
Tole laterale Viessmann 5334489
Tole laterale
Code article PEX: 240018
Viessmann
Réf fabricant: 5334489

obsolète

96 page 9 Seitenblech

Viessmann
Réf fabricant: 5334491
avec délai
sur devis
Bombe rotorange ral 2001 dose 400ml Viessmann 7828789
Bombe rotorange ral 2001 dose 400ml
Code article PEX: 251677
Viessmann
Réf fabricant: 7828789
± 3 jours ouvrés
56,40 € TTC
Flacon de peinture ral 2001 Viessmann 9588907
Flacon de peinture ral 2001
Code article PEX: 254769
Viessmann
Réf fabricant: 9588907
± 3 jours ouvrés
13,32 € TTC
167 page 4 Pochette goujons m16 x 50

Viessmann
Réf fabricant: 7824598
avec délai
sur devis
306 page 5 Elements de montage rl5

Viessmann
Réf fabricant: Z000681
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Viessmann RONDOMAT SEGMENTE (7223700) ainsi que des liens vers les articles Viessmann. En parcourant la page Viessmann, vous pourrez également trouver toutes les pièces Viessmann présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
