Chauffe-eau Chaffoteaux AG LNX 120
page 2
Pièces détachées Chauffe-eau Chaffoteaux AG LNX 120 chez Pièces Express


Référence fabricant
Position Schéma
65119896 Antirefouleur + spott 1
993207-01 Anode d:21,3 l:550 m5-m8 2
65118007 Bruleur principal 4
290356 Ressort ferme-sonde 5
65119760 Thermocouple 6
65119898 Tube vanne de gaz-bruleur principal 7
200254 Allumeur 8
200252 Cablage electrode allumage 9
290947 Portillon de valve gaz 10
65117892 Valve gaz 11
65120359 Chicane 13
65120358 Electrode (ignition) 14
65117895 Thermostat de surchauffe 92°c 16
289202 Injecteur de veilleuse 17
65117839 Injecteur veilleuse 17
65120379 Injecteur bru. princ. (m11 d.1,40) 18
65120357 Injecteur bru. princ. (m11 d.2,25) 18
65120433 Ecrou de blocage 20
65120356 Veilleuse complete gn 21
65117897 Tube liaison valve gaz veil. 22
65120432 Raccord fixation thermocouple 23
290128 Joint 29
230536 Bouchon 31
220550 Enjoliveur 32
65103128 Gaine adhesive 33
65120405 Socle (blanc) 34
990475 Gaine 36
290450 Ressort suspension chicane 39
289442 Joint torique d:23-2.5 43
220716 Support valve gaz 44
65117898 Tubulure d arrivee gaz g3/8 50
243005 Interrupteur thermocouple 51
65119601 Thermal protection 120° 60
65119427 Ecrou flasque 61
65119426 Cablage thermostat de surchauffe 62
230519 Robinet de vidange 69
65119897 Cablage spott 72
346096 Bicone 94
65120406 Portillon socle (blanc) 95
290119 Joint 18,5x11,5x2 97
65120434 Kit de transformation gaz g31 99


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

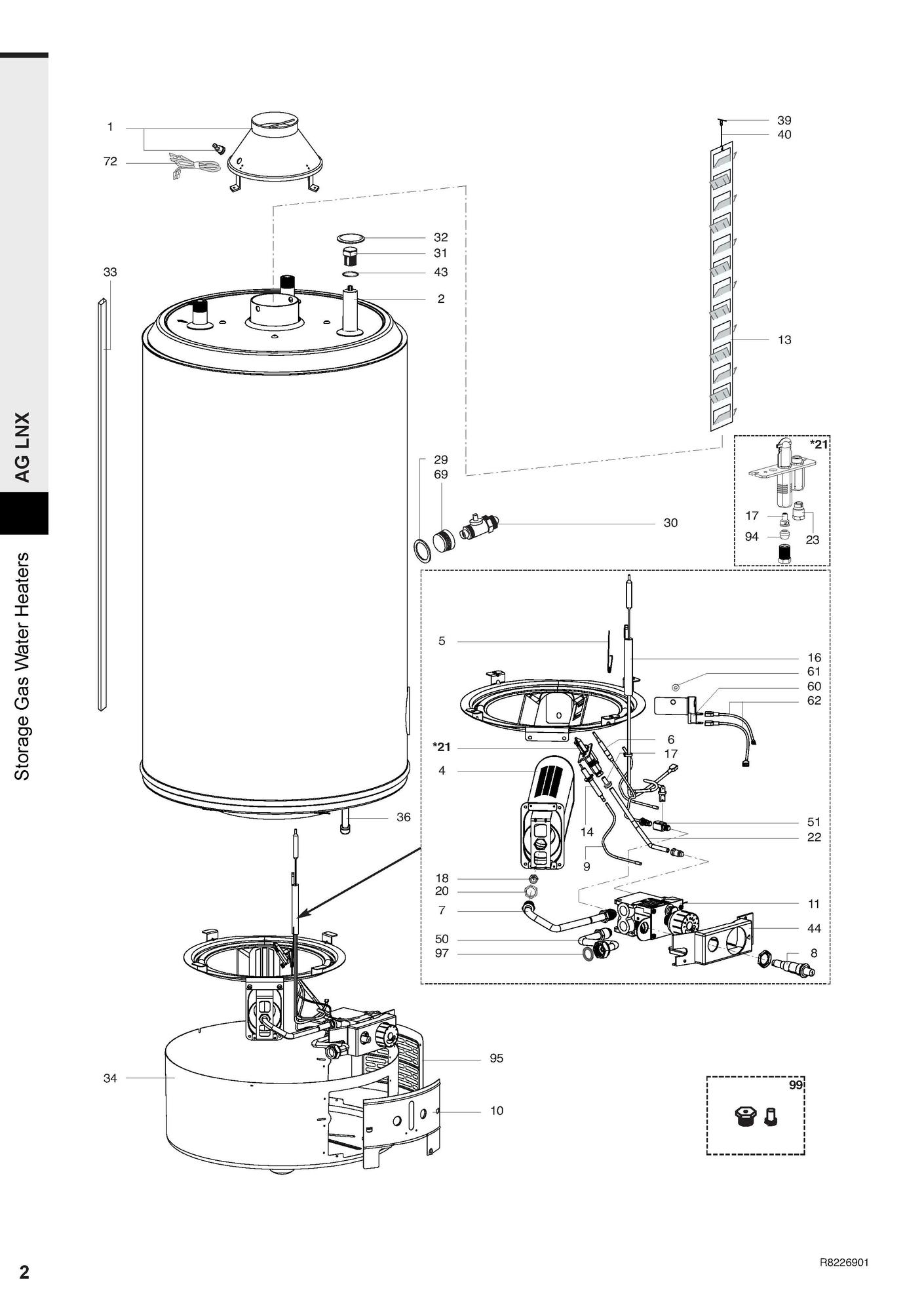

Pièces détachées contenues dans cet appareil Chauffe-eau Chaffoteaux AG LNX 120



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Antirefouleur + spott Chaffoteaux 65119896
1 page 2 Antirefouleur + spott
Code article PEX: 542481
Chaffoteaux
Réf fabricant: 65119896
en stock
55,04 € TTC
Anode d:21,3 l:550 m5-m8 Chaffoteaux 993207-01
2 page 2 Anode d:21,3 l:550 m5-m8
Code article PEX: 222723
Chaffoteaux
Réf fabricant: 993207-01
± 3 jours ouvrés
37,18 € TTC
Bruleur principal Chaffoteaux 65118007
4 page 2 Bruleur principal
Code article PEX: 424183
Chaffoteaux
Réf fabricant: 65118007
en stock
75,71 € TTC
Ressort ferme-sonde Chaffoteaux 290356
5 page 2 Ressort ferme-sonde
Code article PEX: 206105
Chaffoteaux
Réf fabricant: 290356
± 3 jours ouvrés
6,08 € TTC
Thermocouple Chaffoteaux 65119760
6 page 2 Thermocouple
Code article PEX: 474725
Chaffoteaux
Réf fabricant: 65119760
en stock
14,51 € TTC
Tube vanne de gaz-bruleur principal Chaffoteaux 65119898
7 page 2 Tube vanne de gaz-bruleur principal
Code article PEX: 542483
Chaffoteaux
Réf fabricant: 65119898
± 3 jours ouvrés
31,54 € TTC
Allumeur Chaffoteaux 200254
8 page 2 Allumeur
Code article PEX: 205830
Chaffoteaux
Réf fabricant: 200254
en stock
25,04 € TTC
Cablage electrode allumage Chaffoteaux 200252
9 page 2 Cablage electrode allumage
Code article PEX: 205828
Chaffoteaux
Réf fabricant: 200252
en stock
9,26 € TTC
Portillon de valve gaz Chaffoteaux 290947
10 page 2 Portillon de valve gaz
Code article PEX: 206149
Chaffoteaux
Réf fabricant: 290947

obsolète

Valve gaz Chaffoteaux 65117892
11 page 2 Valve gaz
Code article PEX: 424155
Chaffoteaux
Réf fabricant: 65117892
en stock
120,14 € TTC
Chicane Chaffoteaux 65120359
13 page 2 Chicane
Code article PEX: 630341
Chaffoteaux
Réf fabricant: 65120359
± 3 jours ouvrés
28,98 € TTC
Electrode (ignition) Chaffoteaux 65120358
14 page 2 Electrode (ignition)
Code article PEX: 630340
Chaffoteaux
Réf fabricant: 65120358
± 3 jours ouvrés
10,03 € TTC
Thermostat de surchauffe 92°c Chaffoteaux 65117895
16 page 2 Thermostat de surchauffe 92°c
Code article PEX: 424159
Chaffoteaux
Réf fabricant: 65117895
± 3 jours ouvrés
28,61 € TTC
Injecteur de veilleuse Chaffoteaux 289202
17 page 2 Injecteur de veilleuse
Code article PEX: 206032
Chaffoteaux
Réf fabricant: 289202
en stock
7,10 € TTC
Injecteur veilleuse Chaffoteaux 65117839
17 page 2 Injecteur veilleuse
Code article PEX: 424139
Chaffoteaux
Réf fabricant: 65117839
en stock
4,80 € TTC
Injecteur bru. princ. (m11 d.1,40) Chaffoteaux 65120379
18 page 2 Injecteur bru. princ. (m11 d.1,40)
Code article PEX: 542550
Chaffoteaux
Réf fabricant: 65120379
± 3 jours ouvrés
9,71 € TTC
Injecteur bru. princ. (m11 d.2,25) Chaffoteaux 65120357
18 page 2 Injecteur bru. princ. (m11 d.2,25)
Code article PEX: 542548
Chaffoteaux
Réf fabricant: 65120357
± 3 jours ouvrés
9,71 € TTC
Ecrou de blocage Chaffoteaux 65120433
20 page 2 Ecrou de blocage
Code article PEX: 630353
Chaffoteaux
Réf fabricant: 65120433
± 3 jours ouvrés
5,72 € TTC
Veilleuse complete gn Chaffoteaux 65120356
21 page 2 Veilleuse complete gn
Code article PEX: 630339
Chaffoteaux
Réf fabricant: 65120356
± 3 jours ouvrés
40,10 € TTC
Tube liaison valve gaz veil. Chaffoteaux 65117897
22 page 2 Tube liaison valve gaz veil.
Code article PEX: 424161
Chaffoteaux
Réf fabricant: 65117897
± 3 jours ouvrés
16,61 € TTC
Raccord fixation thermocouple Chaffoteaux 65120432
23 page 2 Raccord fixation thermocouple
Code article PEX: 542583
Chaffoteaux
Réf fabricant: 65120432
± 3 jours ouvrés
5,69 € TTC
Joint Chaffoteaux 290128
29 page 2 Joint
Code article PEX: 206084
Chaffoteaux
Réf fabricant: 290128
± 3 jours ouvrés
7,76 € TTC
Bouchon Chaffoteaux 230536
31 page 2 Bouchon
Code article PEX: 205968
Chaffoteaux
Réf fabricant: 230536
± 3 jours ouvrés
13,80 € TTC
Enjoliveur Chaffoteaux 220550
32 page 2 Enjoliveur
Code article PEX: 205940
Chaffoteaux
Réf fabricant: 220550
± 3 jours ouvrés
11,75 € TTC
Gaine adhesive Chaffoteaux 65103128
33 page 2 Gaine adhesive
Code article PEX: 217939
Chaffoteaux
Réf fabricant: 65103128
± 3 jours ouvrés
10,40 € TTC
Socle (blanc) Chaffoteaux 65120405
34 page 2 Socle (blanc)
Code article PEX: 630349
Chaffoteaux
Réf fabricant: 65120405
± 3 jours ouvrés
70,82 € TTC
Gaine Chaffoteaux 990475
36 page 2 Gaine
Code article PEX: 222294
Chaffoteaux
Réf fabricant: 990475
± 3 jours ouvrés
32,72 € TTC
Ressort suspension chicane Chaffoteaux 290450
39 page 2 Ressort suspension chicane
Code article PEX: 206106
Chaffoteaux
Réf fabricant: 290450
± 3 jours ouvrés
12,72 € TTC
Joint torique d:23-2.5 Chaffoteaux 289442
43 page 2 Joint torique d:23-2.5
Code article PEX: 206061
Chaffoteaux
Réf fabricant: 289442
± 3 jours ouvrés
4,54 € TTC
Support valve gaz Chaffoteaux 220716
44 page 2 Support valve gaz
Code article PEX: 205947
Chaffoteaux
Réf fabricant: 220716
± 3 jours ouvrés
19,90 € TTC
Tubulure d arrivee gaz g3/8 Chaffoteaux 65117898
50 page 2 Tubulure d arrivee gaz g3/8
Code article PEX: 424162
Chaffoteaux
Réf fabricant: 65117898
± 3 jours ouvrés
21,30 € TTC
Interrupteur thermocouple Chaffoteaux 243005
51 page 2 Interrupteur thermocouple
Code article PEX: 205991
Chaffoteaux
Réf fabricant: 243005
en stock
33,53 € TTC
Thermal protection 120° Chaffoteaux 65119601
60 page 2 Thermal protection 120°
Code article PEX: 485959
Chaffoteaux
Réf fabricant: 65119601
en stock
10,37 € TTC
Ecrou flasque Chaffoteaux 65119427
61 page 2 Ecrou flasque
Code article PEX: 473240
Chaffoteaux
Réf fabricant: 65119427
± 3 jours ouvrés
2,68 € TTC
Cablage thermostat de surchauffe Chaffoteaux 65119426
62 page 2 Cablage thermostat de surchauffe
Code article PEX: 473239
Chaffoteaux
Réf fabricant: 65119426
± 3 jours ouvrés
21,89 € TTC
Robinet de vidange Chaffoteaux 230519
69 page 2 Robinet de vidange
Code article PEX: 422828
Chaffoteaux
Réf fabricant: 230519

obsolète

Cablage spott Chaffoteaux 65119897
72 page 2 Cablage spott
Code article PEX: 542482
Chaffoteaux
Réf fabricant: 65119897
± 3 jours ouvrés
20,90 € TTC
Bicone Chaffoteaux 346096
94 page 2 Bicone
Code article PEX: 630233
Chaffoteaux
Réf fabricant: 346096
± 3 jours ouvrés
4,21 € TTC
Portillon socle (blanc) Chaffoteaux 65120406
95 page 2 Portillon socle (blanc)
Code article PEX: 630350
Chaffoteaux
Réf fabricant: 65120406
± 3 jours ouvrés
28,75 € TTC
Joint 18,5x11,5x2 Chaffoteaux 290119
97 page 2 Joint 18,5x11,5x2
Code article PEX: 422831
Chaffoteaux
Réf fabricant: 290119

obsolète

Kit de transformation gaz g31 Chaffoteaux 65120434
99 page 2 Kit de transformation gaz g31
Code article PEX: 630354
Chaffoteaux
Réf fabricant: 65120434
± 3 jours ouvrés
15,46 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chauffe-eau Chaffoteaux AG LNX 120 ainsi que des liens vers les articles Chaffoteaux. En parcourant la page Chaffoteaux, vous pourrez également trouver toutes les pièces Chaffoteaux présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
