Unité interne Atlantic IXTRA M 17 TRI (028905)



Pompe a chaleur

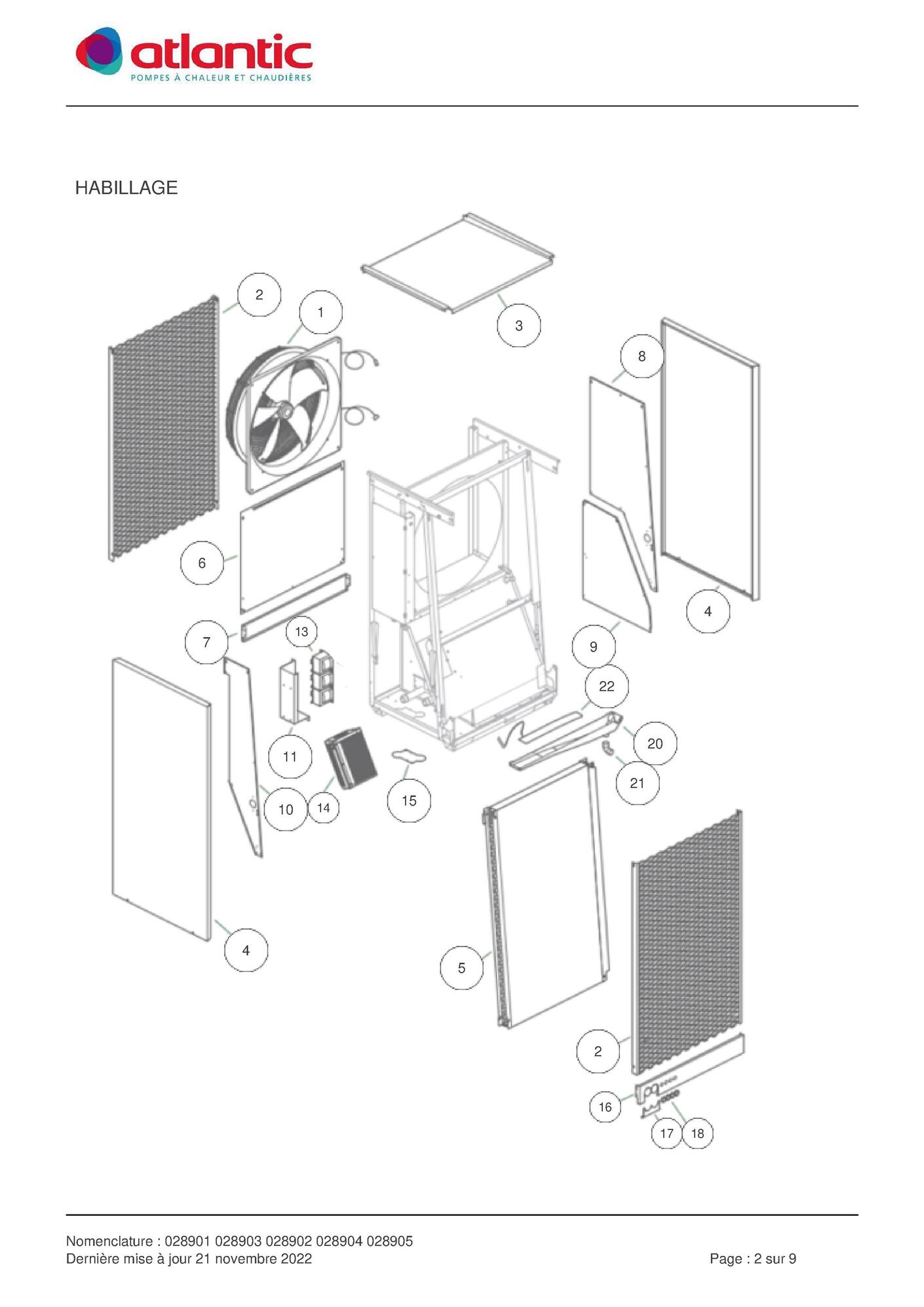

page 2

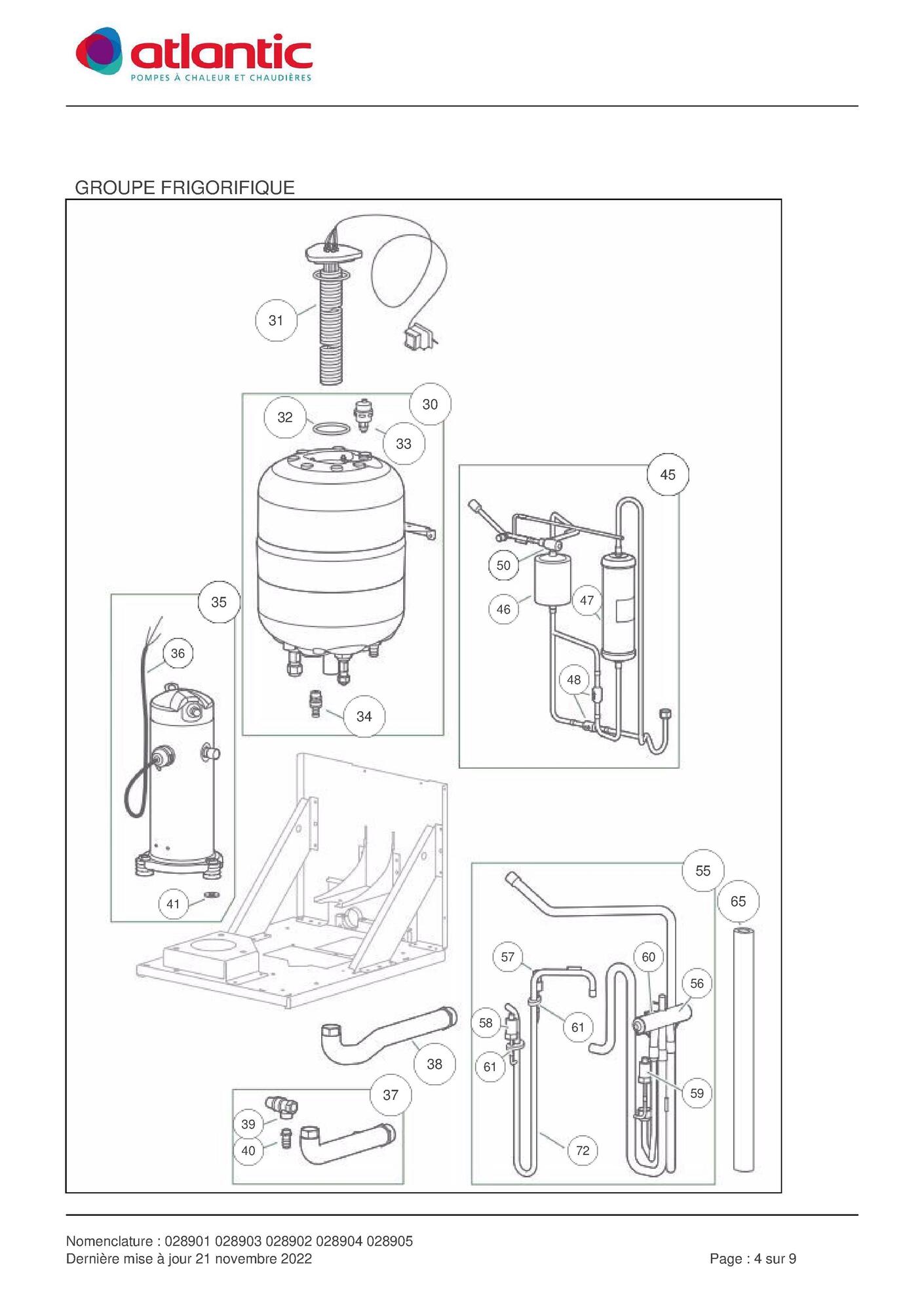

page 4

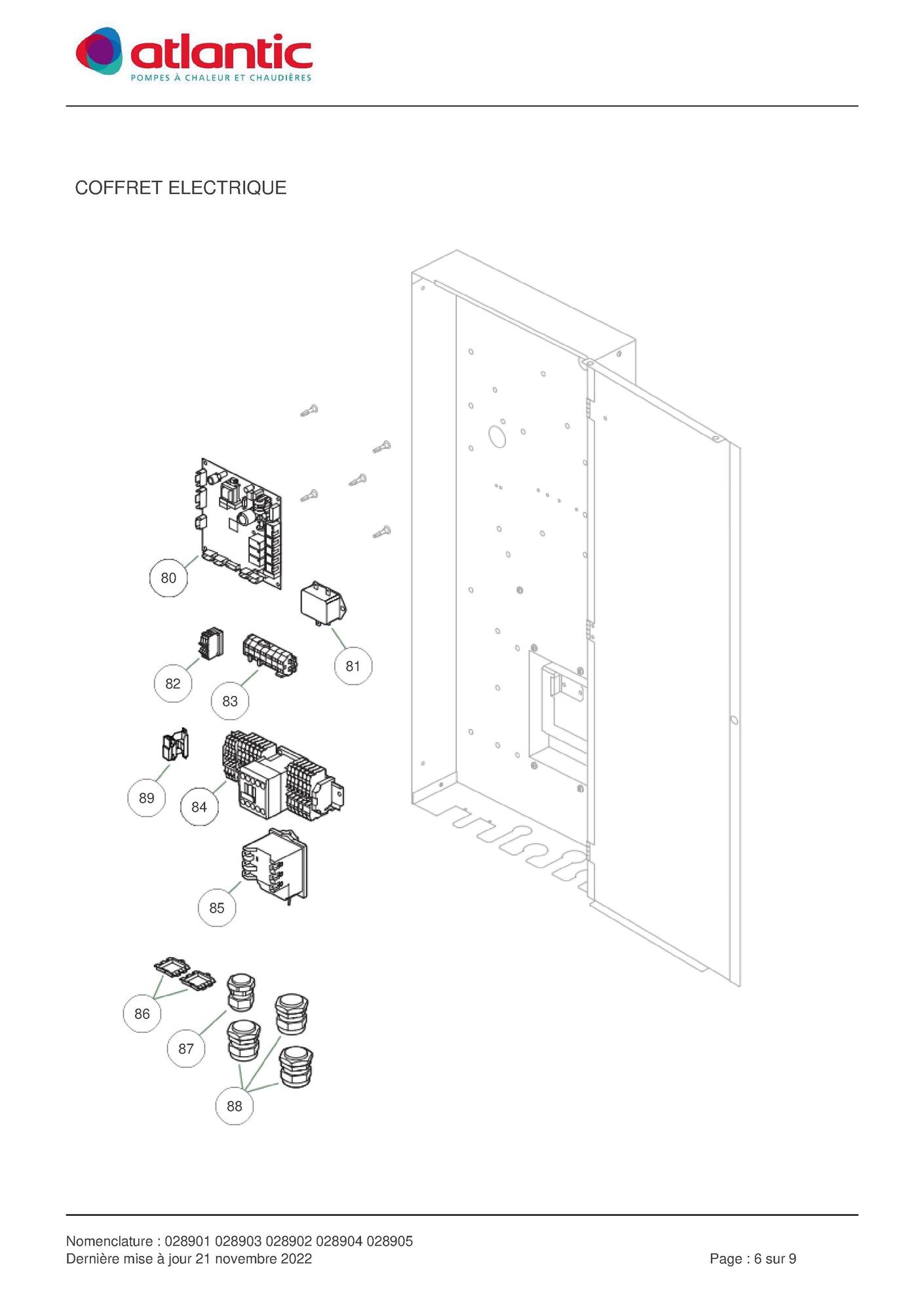

page 6

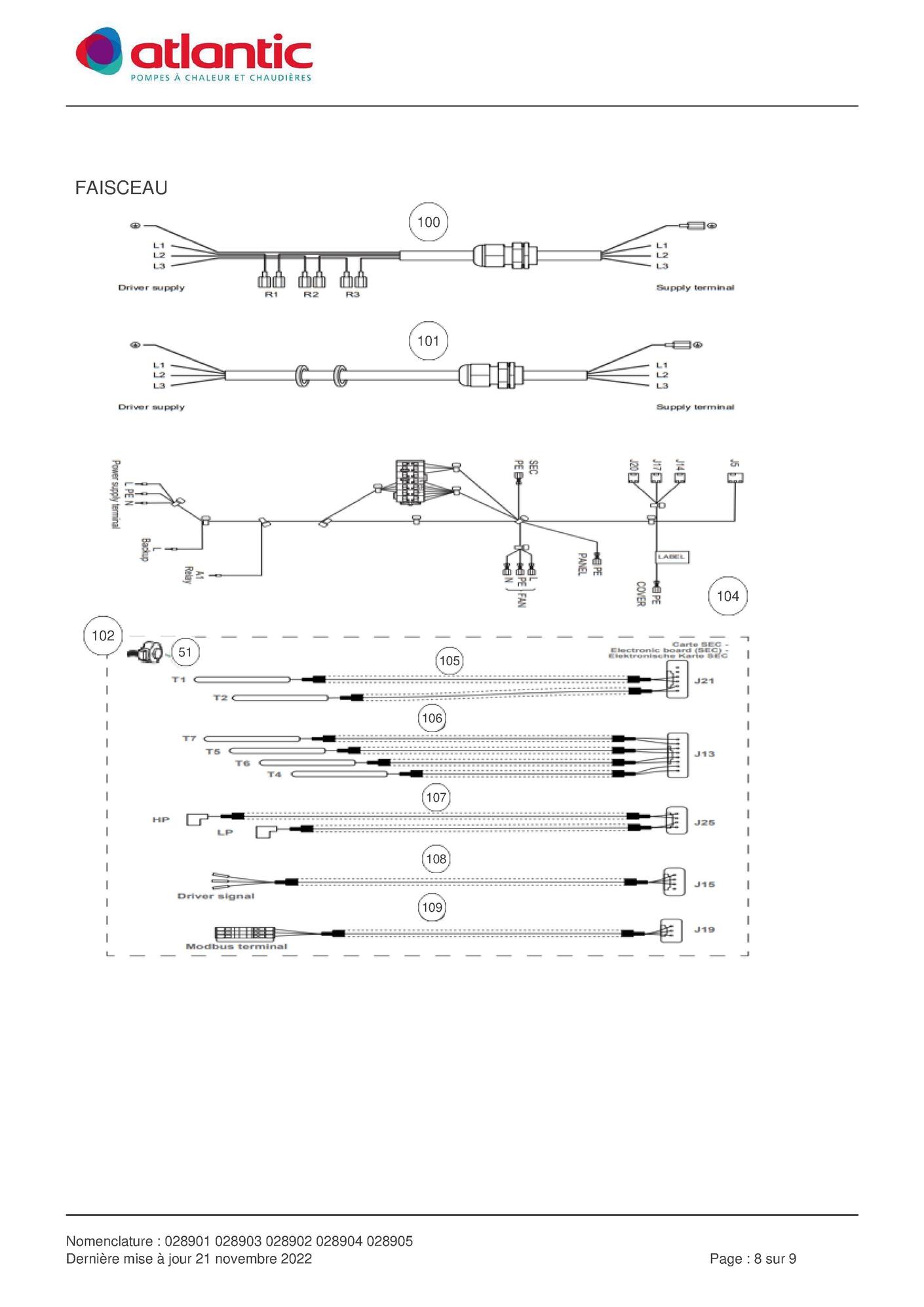

page 8
Pièces détachées Unité interne Atlantic IXTRA M 17 TRI (028905) chez Pièces Express


Référence fabricant
Position Schéma
910969 Corps de chauffe 30
965909 Resistance thermoplongeur 31
142739 Joint 32
159410 Purgeur + vi r88/13 33
167711 Vanne de decharge + bouchon + joint 34
922530 Compresseur 35
133274 Faisceau driver - compresseur 36
982025 Tuyau retour 37
982024 Tuyau depart 38
174416 Soupape de surete 39
123228 Embout cannel9712303 40
167112 Rondelle de rehausse 5mm 41
982051 Tuyauterie circuit liquide 45
132168 Filtre deshydrateur 46
105022 Bouteille 47
110135 Clapet anti-retour 48
150389 Vanne d expansion 50
982026 Sous ensemble vanne 4 voies 55
150388 Vanne 4 voies 56
159751 Pressostat 57
159816 Capteur de pression hp 58
159817 Capteur de pression bp 59
106148 Bobine electrovanne 60
113617 Cale souple de maintien 61
141206 Isolant tuyauterie 65
982052 Tuyauterie refoulement 72


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Atlantic IXTRA M 17 TRI (028905)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Ventilateur Atlantic 188511
1 page 2 Ventilateur
Code article PEX: 617651
Atlantic
Réf fabricant: 188511
± 3 jours ouvrés
1 989,14 € TTC
Grille de protection Atlantic 171945
2 page 2 Grille de protection
Code article PEX: 617457
Atlantic
Réf fabricant: 171945
± 3 jours ouvrés
662,10 € TTC
Couvercle Atlantic 914385
3 page 2 Couvercle
Code article PEX: 617996
Atlantic
Réf fabricant: 914385
± 3 jours ouvrés
220,27 € TTC
Habillage facade tour Atlantic 937445
4 page 2 Habillage facade tour
Code article PEX: 693318
Atlantic
Réf fabricant: 937445
± 3 jours ouvrés
342,28 € TTC
Echangeur de chaleur Atlantic 171509
5 page 2 Echangeur de chaleur
Code article PEX: 617443
Atlantic
Réf fabricant: 171509
± 3 jours ouvrés
2 800,34 € TTC
Tole groupe frigo Atlantic 914392
6 page 2 Tole groupe frigo
Code article PEX: 618003
Atlantic
Réf fabricant: 914392
± 3 jours ouvrés
259,58 € TTC
Tole inferieure avant Atlantic 914388
7 page 2 Tole inferieure avant
Code article PEX: 617999
Atlantic
Réf fabricant: 914388
± 3 jours ouvrés
25,03 € TTC
Tole ventilateur Atlantic 914390
8 page 2 Tole ventilateur
Code article PEX: 618001
Atlantic
Réf fabricant: 914390
± 3 jours ouvrés
160,60 € TTC
Tole groupe frigo Atlantic 914389
9 page 2 Tole groupe frigo
Code article PEX: 618000
Atlantic
Réf fabricant: 914389
± 3 jours ouvrés
126,83 € TTC
Tole ventilateur - fan side Atlantic 914391
10 page 2 Tole ventilateur - fan side
Code article PEX: 618002
Atlantic
Réf fabricant: 914391
± 3 jours ouvrés
96,19 € TTC
Tole de protection Atlantic 201253
11 page 2 Tole de protection
Code article PEX: 617709
Atlantic
Réf fabricant: 201253
± 3 jours ouvrés
69,56 € TTC
Reactance Atlantic 106147
13 page 2 Reactance
Code article PEX: 616868
Atlantic
Réf fabricant: 106147
± 3 jours ouvrés
156,18 € TTC
Carte d alimentation Atlantic 197118
14 page 2 Carte d alimentation
Code article PEX: 617688
Atlantic
Réf fabricant: 197118
± 3 jours ouvrés
1 652,70 € TTC
Trappe acces tuyauterie inf Atlantic 914457
15 page 2 Trappe acces tuyauterie inf
Code article PEX: 618004
Atlantic
Réf fabricant: 914457
± 3 jours ouvrés
24,28 € TTC
Tole Atlantic 914386
16 page 2 Tole
Code article PEX: 617997
Atlantic
Réf fabricant: 914386
± 3 jours ouvrés
26,42 € TTC
Trappe Atlantic 914387
17 page 2 Trappe
Code article PEX: 617998
Atlantic
Réf fabricant: 914387
± 3 jours ouvrés
11,76 € TTC
Passe-fils a membrane Atlantic 157301
18 page 2 Passe-fils a membrane
Code article PEX: 693304
Atlantic
Réf fabricant: 157301
± 3 jours ouvrés
6,00 € TTC
Bac a condensats Atlantic 104947
20 page 2 Bac a condensats
Code article PEX: 616850
Atlantic
Réf fabricant: 104947
± 3 jours ouvrés
68,32 € TTC
Coude m/f a joint d32 pp Atlantic 111191
21 page 2 Coude m/f a joint d32 pp
Code article PEX: 736024
Atlantic
Réf fabricant: 111191
± 3 jours ouvrés
7,86 € TTC
Traceur fond de bac Atlantic 133270
22 page 2 Traceur fond de bac
Code article PEX: 617097
Atlantic
Réf fabricant: 133270
± 3 jours ouvrés
84,58 € TTC
Corps de chauffe Atlantic 910969
30 page 4 Corps de chauffe
Code article PEX: 384358
Atlantic
Réf fabricant: 910969
± 3 jours ouvrés
2 433,16 € TTC
Resistance thermoplongeur Atlantic 965909
31 page 4 Resistance thermoplongeur
Code article PEX: 618151
Atlantic
Réf fabricant: 965909
± 3 jours ouvrés
182,24 € TTC
Joint Atlantic 142739
32 page 4 Joint
Code article PEX: 203876
Atlantic
Réf fabricant: 142739
en stock
6,18 € TTC
Purgeur + VI R88/13 Atlantic 159410
33 page 4 Purgeur + vi r88/13
Code article PEX: 204093
Atlantic
Réf fabricant: 159410
en stock
15,96 € TTC
Vanne de decharge + bouchon + joint Atlantic 167711
34 page 4 Vanne de decharge + bouchon + joint
Code article PEX: 313684
Atlantic
Réf fabricant: 167711
± 3 jours ouvrés
13,52 € TTC
Compresseur Atlantic 922530
35 page 4 Compresseur
Code article PEX: 618009
Atlantic
Réf fabricant: 922530
± 3 jours ouvrés
2 914,78 € TTC
Faisceau driver - compresseur Atlantic 133274
36 page 4 Faisceau driver - compresseur
Code article PEX: 617101
Atlantic
Réf fabricant: 133274
± 3 jours ouvrés
155,20 € TTC
Tuyau retour Atlantic 982025
37 page 4 Tuyau retour
Code article PEX: 618178
Atlantic
Réf fabricant: 982025
± 3 jours ouvrés
155,05 € TTC
Tuyau depart Atlantic 982024
38 page 4 Tuyau depart
Code article PEX: 618177
Atlantic
Réf fabricant: 982024
± 3 jours ouvrés
110,84 € TTC
Soupape de surete Atlantic 174416
39 page 4 Soupape de surete
Code article PEX: 261673
Atlantic
Réf fabricant: 174416
± 3 jours ouvrés
21,01 € TTC
Embout cannel9712303 Atlantic 123228
40 page 4 Embout cannel9712303
Code article PEX: 203581
Atlantic
Réf fabricant: 123228
± 3 jours ouvrés
8,64 € TTC
Rondelle de rehausse 5mm Atlantic 167112
41 page 4 Rondelle de rehausse 5mm
Code article PEX: 693306
Atlantic
Réf fabricant: 167112
± 3 jours ouvrés
6,00 € TTC
45 page 4 Tuyauterie circuit liquide

Atlantic
Réf fabricant: 982051
avec délai
sur devis
Filtre deshydrateur Atlantic 132168
46 page 4 Filtre deshydrateur
Code article PEX: 617062
Atlantic
Réf fabricant: 132168
± 3 jours ouvrés
58,32 € TTC
Bouteille Atlantic 105022
47 page 4 Bouteille
Code article PEX: 616852
Atlantic
Réf fabricant: 105022
± 3 jours ouvrés
113,14 € TTC
Clapet anti-retour Atlantic 110135
48 page 4 Clapet anti-retour
Code article PEX: 616936
Atlantic
Réf fabricant: 110135
± 3 jours ouvrés
40,57 € TTC
Vanne d expansion Atlantic 150389
50 page 4 Vanne d expansion
Code article PEX: 617253
Atlantic
Réf fabricant: 150389
± 3 jours ouvrés
111,10 € TTC
Bobine vanne expansion Atlantic 106144
51 page 8 Bobine vanne expansion
Code article PEX: 616865
Atlantic
Réf fabricant: 106144
± 3 jours ouvrés
99,74 € TTC
Sous ensemble vanne 4 voies Atlantic 982026
55 page 4 Sous ensemble vanne 4 voies
Code article PEX: 618179
Atlantic
Réf fabricant: 982026
± 3 jours ouvrés
1 075,13 € TTC
Vanne 4 voies Atlantic 150388
56 page 4 Vanne 4 voies
Code article PEX: 617252
Atlantic
Réf fabricant: 150388
± 3 jours ouvrés
153,70 € TTC
Pressostat Atlantic 159751
57 page 4 Pressostat
Code article PEX: 617279
Atlantic
Réf fabricant: 159751
± 3 jours ouvrés
45,01 € TTC
Capteur de pression hp Atlantic 159816
58 page 4 Capteur de pression hp
Code article PEX: 617280
Atlantic
Réf fabricant: 159816
± 3 jours ouvrés
197,51 € TTC
Capteur de pression bp Atlantic 159817
59 page 4 Capteur de pression bp
Code article PEX: 617281
Atlantic
Réf fabricant: 159817
± 3 jours ouvrés
193,56 € TTC
Bobine electrovanne Atlantic 106148
60 page 4 Bobine electrovanne
Code article PEX: 616869
Atlantic
Réf fabricant: 106148
± 3 jours ouvrés
32,26 € TTC
Cale souple de maintien Atlantic 113617
61 page 4 Cale souple de maintien
Code article PEX: 693293
Atlantic
Réf fabricant: 113617
± 3 jours ouvrés
12,98 € TTC
Isolant tuyauterie Atlantic 141206
65 page 4 Isolant tuyauterie
Code article PEX: 617165
Atlantic
Réf fabricant: 141206
± 3 jours ouvrés
17,47 € TTC
72 page 4 Tuyauterie refoulement

Atlantic
Réf fabricant: 982052
avec délai
sur devis
Carte regulation ixtra m17 tri Atlantic 965485
80 page 6 Carte regulation ixtra m17 tri
Code article PEX: 693327
Atlantic
Réf fabricant: 965485
± 3 jours ouvrés
670,84 € TTC
Filtre Atlantic 132167
81 page 6 Filtre
Code article PEX: 617061
Atlantic
Réf fabricant: 132167
± 3 jours ouvrés
59,93 € TTC
Bornier raccordement ue/ui Atlantic 106398
82 page 6 Bornier raccordement ue/ui
Code article PEX: 616874
Atlantic
Réf fabricant: 106398
± 3 jours ouvrés
17,76 € TTC
Bornier racc accessoires Atlantic 106399
83 page 6 Bornier racc accessoires
Code article PEX: 616875
Atlantic
Réf fabricant: 106399
± 3 jours ouvrés
41,47 € TTC
Bornier Atlantic 107204
84 page 6 Bornier
Code article PEX: 616879
Atlantic
Réf fabricant: 107204
± 3 jours ouvrés
244,19 € TTC
Thermostat secu tri 80°c Atlantic 178992
85 page 6 Thermostat secu tri 80°c
Code article PEX: 261886
Atlantic
Réf fabricant: 178992
± 3 jours ouvrés
77,60 € TTC
Passe fil carre Atlantic 157318
86 page 6 Passe fil carre
Code article PEX: 384088
Atlantic
Réf fabricant: 157318
± 3 jours ouvrés
6,00 € TTC
Presse etoupe perfect pg16 Atlantic 161020
87 page 6 Presse etoupe perfect pg16
Code article PEX: 261173
Atlantic
Réf fabricant: 161020
± 3 jours ouvrés
6,00 € TTC
Presse etoupe pg 21 Atlantic 161032
88 page 6 Presse etoupe pg 21
Code article PEX: 261176
Atlantic
Réf fabricant: 161032

obsolète

Borne de blindage Atlantic 133287
89 page 6 Borne de blindage
Code article PEX: 693301
Atlantic
Réf fabricant: 133287
± 3 jours ouvrés
30,40 € TTC
Faisceau - driver supply Atlantic 133265
100 page 8 Faisceau - driver supply
Code article PEX: 617092
Atlantic
Réf fabricant: 133265
± 3 jours ouvrés
78,58 € TTC
Faisceau - driver supply Atlantic 133266
101 page 8 Faisceau - driver supply
Code article PEX: 617093
Atlantic
Réf fabricant: 133266
± 3 jours ouvrés
124,76 € TTC
Faisceau - control Atlantic 133267
102 page 8 Faisceau - control
Code article PEX: 617094
Atlantic
Réf fabricant: 133267
± 3 jours ouvrés
650,29 € TTC
Faisceau - accessories Atlantic 133269
104 page 8 Faisceau - accessories
Code article PEX: 617096
Atlantic
Réf fabricant: 133269
± 3 jours ouvrés
105,01 € TTC
Faisceau (sondes t1, t2) Atlantic 909244
105 page 8 Faisceau (sondes t1, t2)
Code article PEX: 617977
Atlantic
Réf fabricant: 909244
± 3 jours ouvrés
160,52 € TTC
Faisceau sondes t4/t5/t6/t7 Atlantic 909245
106 page 8 Faisceau sondes t4/t5/t6/t7
Code article PEX: 617978
Atlantic
Réf fabricant: 909245
± 3 jours ouvrés
179,84 € TTC
Faisceau (capteurs) Atlantic 909246
107 page 8 Faisceau (capteurs)
Code article PEX: 617979
Atlantic
Réf fabricant: 909246
± 3 jours ouvrés
160,52 € TTC
Faisceau (driver signal) Atlantic 909247
108 page 8 Faisceau (driver signal)
Code article PEX: 617980
Atlantic
Réf fabricant: 909247
± 3 jours ouvrés
160,52 € TTC
Faisceau (indoor signal) Atlantic 909249
109 page 8 Faisceau (indoor signal)
Code article PEX: 617981
Atlantic
Réf fabricant: 909249
± 3 jours ouvrés
157,74 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Atlantic IXTRA M 17 TRI (028905) ainsi que des liens vers les articles Atlantic. En parcourant la page Atlantic, vous pourrez également trouver toutes les pièces Atlantic présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
