Pompe à chaleur Atlantic MH ALFEA EXTENSA DUO A.I. 5 R32 (024307)

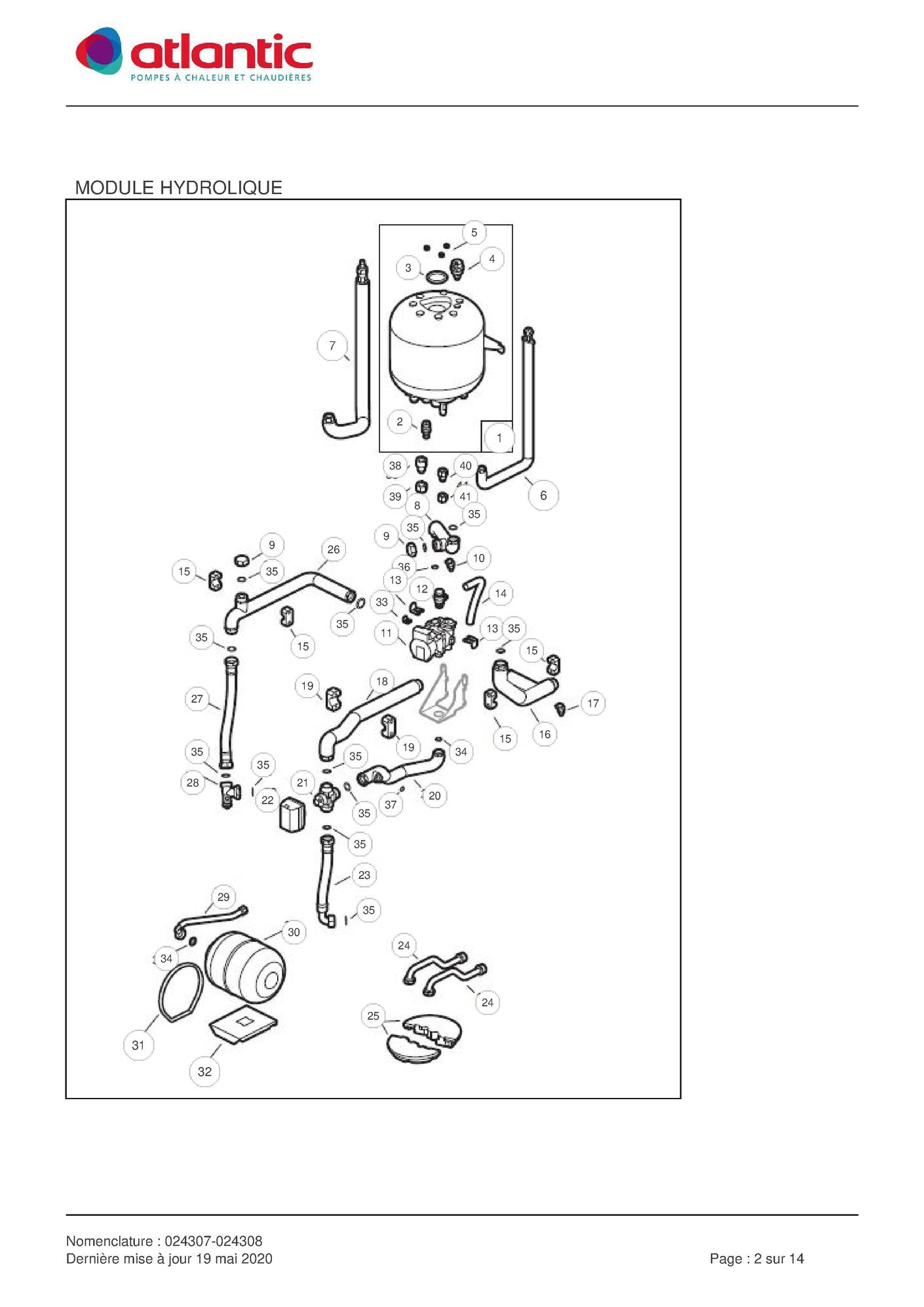

page 2

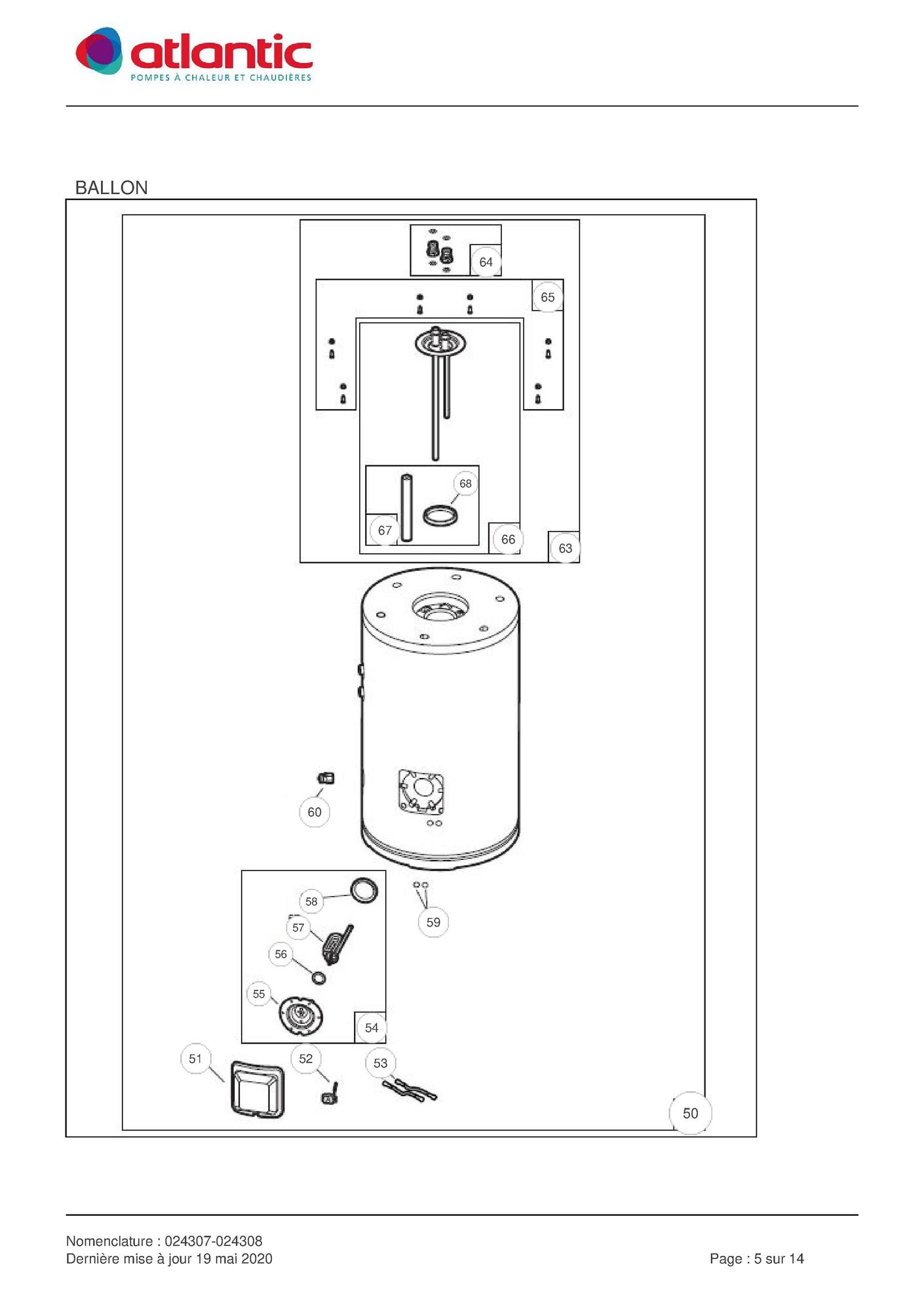

page 5

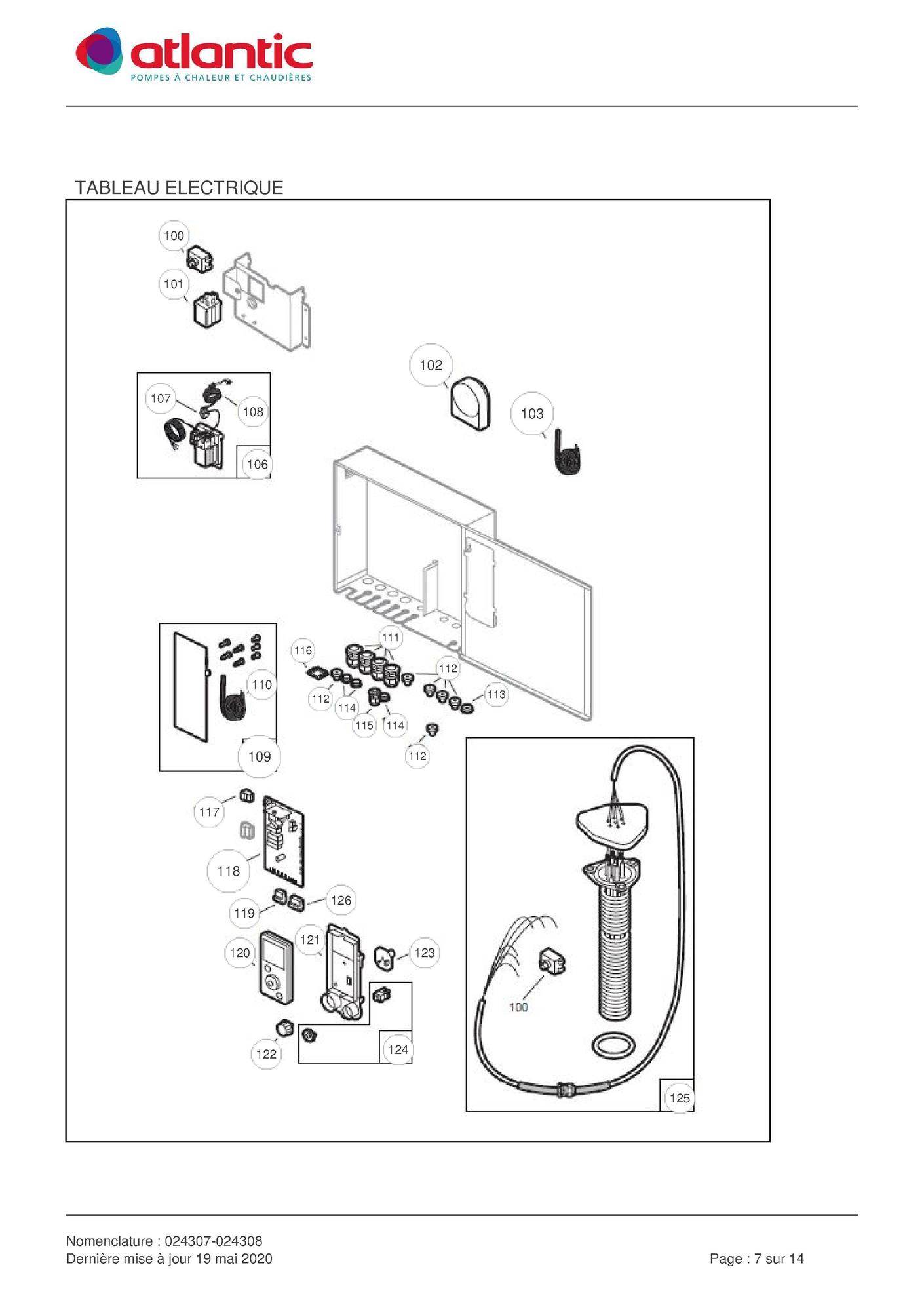

page 7

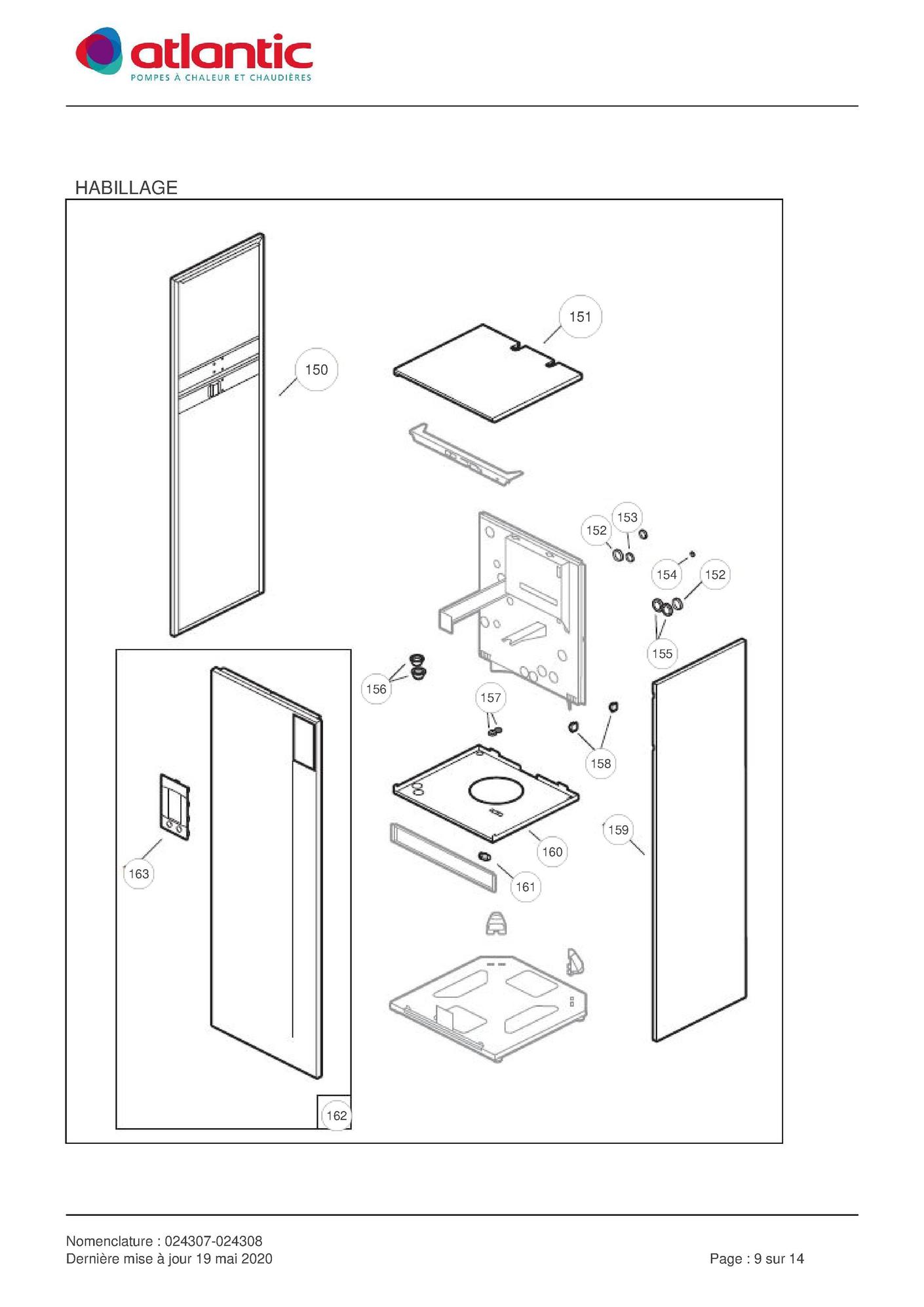

page 9

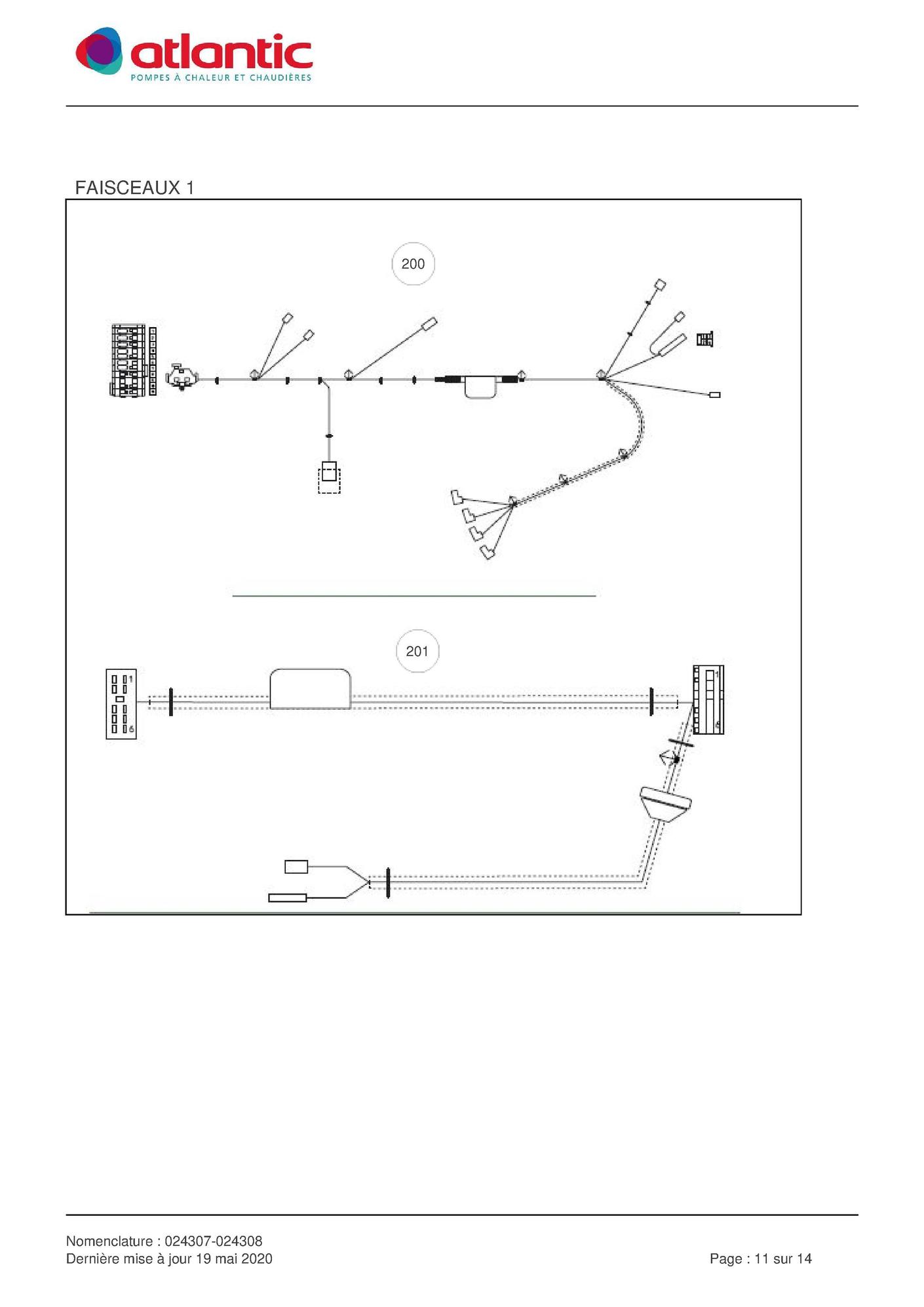

page 11

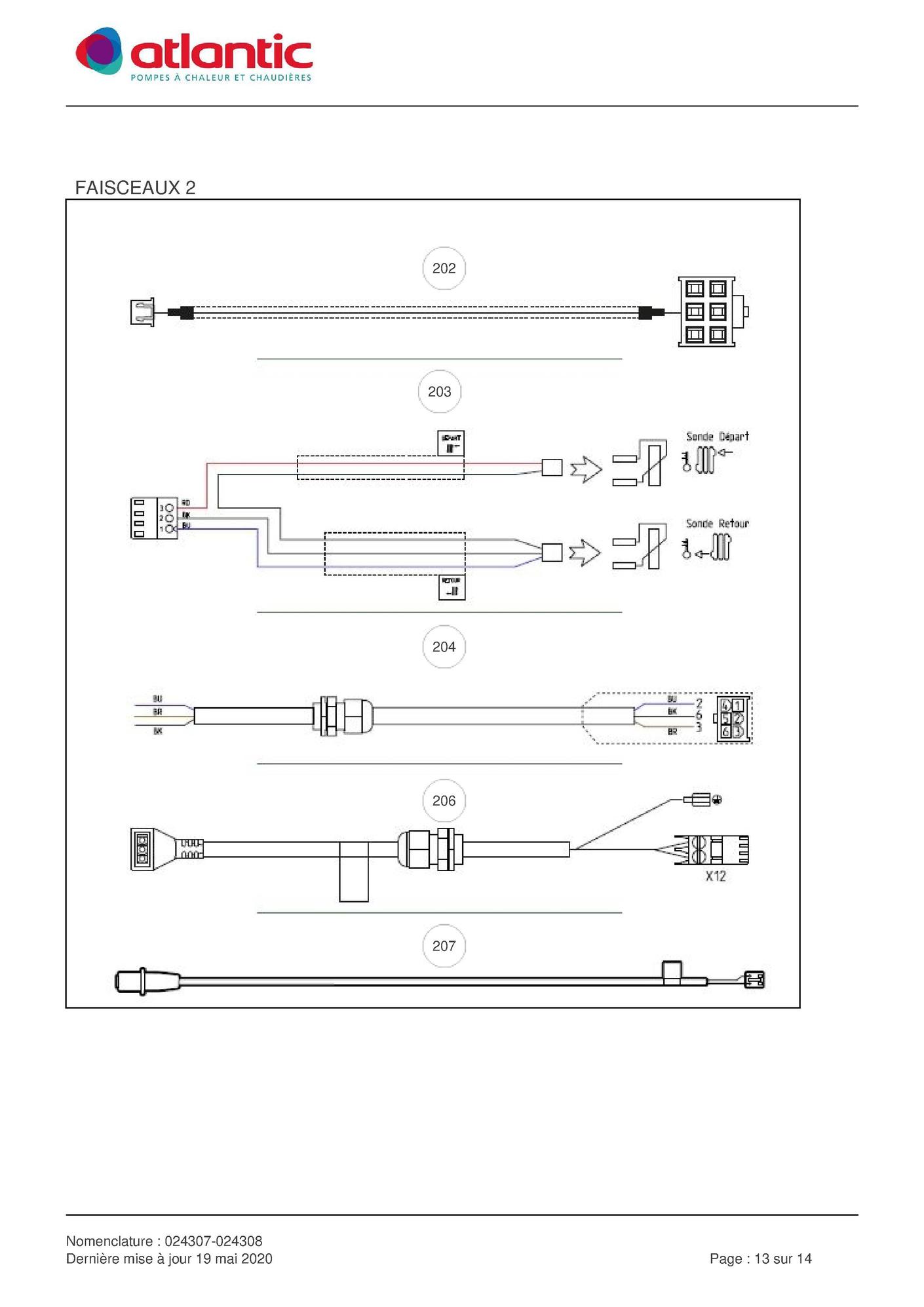

page 13
Pièces détachées Pompe à chaleur Atlantic MH ALFEA EXTENSA DUO A.I. 5 R32 (024307) chez Pièces Express


Référence fabricant
Position Schéma
178996 Thermostat securite 100
165643 Relais finder 101
198747 Sonde exterieure qac 34/101 102
198792 Sonde sanitaire 103
909243 Kit alimentation appoint ecs 106
110866 Connecteur 107
133247 Cable alimentation moteur vanne 3 voies 108
965438 Carte interface 109
198762 Sonde echangeur pac 110
161020 Presse etoupe perfect pg16 111
157320 Passe fils gris 112
157311 Passe fil 113
104725 Bouchon d15.95 114
161016 Presse etoupe pa9 115
157318 Passe fil carre 116
110862 Connecteur 117
979021 Regulateur 118
110867 Connecteur 6plots x150 119
197122 Interface utilisateur ihm 120
175002 Support afficheur ihm n4 121
149921 Manometre 122
197123 Carte alimentation 123
943159 Interrupteur 124
965908 Resistance thermoplongeur 125
110868 Connecteur 126


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Pompe à chaleur Atlantic MH ALFEA EXTENSA DUO A.I. 5 R32 (024307)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Corps de chauffe r32 Atlantic 914033
1 page 2 Corps de chauffe r32
Code article PEX: 617992
Atlantic
Réf fabricant: 914033
± 3 jours ouvrés
1 678,82 € TTC
Vanne de decharge + bouchon + joint Atlantic 167711
2 page 2 Vanne de decharge + bouchon + joint
Code article PEX: 313684
Atlantic
Réf fabricant: 167711
± 3 jours ouvrés
13,52 € TTC
Joint Atlantic 142739
3 page 2 Joint
Code article PEX: 203876
Atlantic
Réf fabricant: 142739
en stock
6,18 € TTC
Purgeur + VI R88/13 Atlantic 159410
4 page 2 Purgeur + vi r88/13
Code article PEX: 204093
Atlantic
Réf fabricant: 159410
en stock
15,96 € TTC
Ecrou h m6 Atlantic 122435
5 page 2 Ecrou h m6
Code article PEX: 260230
Atlantic
Réf fabricant: 122435
± 3 jours ouvrés
8,63 € TTC
Tuyau frigo 3/8" Atlantic 184081
6 page 2 Tuyau frigo 3/8"
Code article PEX: 262406
Atlantic
Réf fabricant: 184081
± 3 jours ouvrés
172,84 € TTC
Tuyau frigo 5/8" Atlantic 184082
7 page 2 Tuyau frigo 5/8"
Code article PEX: 262407
Atlantic
Réf fabricant: 184082
± 3 jours ouvrés
197,12 € TTC
Tuyau de retour Atlantic 184196
8 page 2 Tuyau de retour
Code article PEX: 617622
Atlantic
Réf fabricant: 184196
± 3 jours ouvrés
37,37 € TTC
Bouchon femel laiton Atlantic 104863
9 page 2 Bouchon femel laiton
Code article PEX: 259375
Atlantic
Réf fabricant: 104863
± 3 jours ouvrés
6,76 € TTC
Sonde temp ntc10d18mm Atlantic 198798
10 page 2 Sonde temp ntc10d18mm
Code article PEX: 384287
Atlantic
Réf fabricant: 198798
en stock
8,23 € TTC
Circulateur Atlantic 195353
11 page 2 Circulateur
Code article PEX: 616781
Atlantic
Réf fabricant: 195353
en stock
239,64 € TTC
Soupape de surete Atlantic 174448
12 page 2 Soupape de surete
Code article PEX: 617462
Atlantic
Réf fabricant: 174448
en stock
8,14 € TTC
Agrafe d18 Atlantic 100187
13 page 2 Agrafe d18
Code article PEX: 312855
Atlantic
Réf fabricant: 100187
± 3 jours ouvrés
6,00 € TTC
Flexible soupape Atlantic 132283
14 page 2 Flexible soupape
Code article PEX: 551953
Atlantic
Réf fabricant: 132283
± 3 jours ouvrés
6,00 € TTC
Collier 9522101 Atlantic 110611
15 page 2 Collier 9522101
Code article PEX: 259832
Atlantic
Réf fabricant: 110611
± 3 jours ouvrés
7,42 € TTC
Tuyau depart Atlantic 184086
16 page 2 Tuyau depart
Code article PEX: 262411
Atlantic
Réf fabricant: 184086
± 3 jours ouvrés
87,83 € TTC
Sonde et faisceau d28 Atlantic 909206
17 page 2 Sonde et faisceau d28
Code article PEX: 384353
Atlantic
Réf fabricant: 909206
en stock
20,74 € TTC
Tuyauterie retour Atlantic 184126
18 page 2 Tuyauterie retour
Code article PEX: 314055
Atlantic
Réf fabricant: 184126
± 3 jours ouvrés
64,06 € TTC
Collier Atlantic 110618
19 page 2 Collier
Code article PEX: 259836
Atlantic
Réf fabricant: 110618
± 3 jours ouvrés
9,30 € TTC
Tuy vanne ecs/circulateur Atlantic 183370
20 page 2 Tuy vanne ecs/circulateur
Code article PEX: 384242
Atlantic
Réf fabricant: 183370
± 3 jours ouvrés
46,18 € TTC
Vanne Atlantic 988116
21 page 2 Vanne
Code article PEX: 618200
Atlantic
Réf fabricant: 988116
en stock
77,57 € TTC
Moteur de vanne Atlantic 150349
22 page 2 Moteur de vanne
Code article PEX: 617248
Atlantic
Réf fabricant: 150349
en stock
98,42 € TTC
Flexible Atlantic 132281
23 page 2 Flexible
Code article PEX: 617066
Atlantic
Réf fabricant: 132281
± 3 jours ouvrés
38,68 € TTC
Tuyauterie sanitaire Atlantic 184197
24 page 2 Tuyauterie sanitaire
Code article PEX: 617623
Atlantic
Réf fabricant: 184197
en stock
19,85 € TTC
Isolant trappe ballon Atlantic 111531
25 page 2 Isolant trappe ballon
Code article PEX: 616988
Atlantic
Réf fabricant: 111531
en stock
8,51 € TTC
Tuyauterie entree ballon Atlantic 184125
26 page 2 Tuyauterie entree ballon
Code article PEX: 314054
Atlantic
Réf fabricant: 184125
± 3 jours ouvrés
72,11 € TTC
Flexible Atlantic 132282
27 page 2 Flexible
Code article PEX: 617067
Atlantic
Réf fabricant: 132282
± 3 jours ouvrés
33,07 € TTC
Te laiton f1pouce m1pouce avec vidange Atlantic 177561
28 page 2 Te laiton f1pouce m1pouce avec vidange
Code article PEX: 313866
Atlantic
Réf fabricant: 177561
± 3 jours ouvrés
43,55 € TTC
Tuyauterie flexible de vase Atlantic 183288
29 page 2 Tuyauterie flexible de vase
Code article PEX: 314044
Atlantic
Réf fabricant: 183288
en stock
28,87 € TTC
Vase expansion Atlantic 188292
30 page 2 Vase expansion
Code article PEX: 617643
Atlantic
Réf fabricant: 188292
en stock
58,69 € TTC
Collier de serrage Atlantic 110634
31 page 2 Collier de serrage
Code article PEX: 616958
Atlantic
Réf fabricant: 110634
± 3 jours ouvrés
6,00 € TTC
Support de vase Atlantic 217328
32 page 2 Support de vase
Code article PEX: 617712
Atlantic
Réf fabricant: 217328
± 3 jours ouvrés
13,07 € TTC
Agrafe Atlantic 132280
33 page 2 Agrafe
Code article PEX: 617065
Atlantic
Réf fabricant: 132280
± 3 jours ouvrés
6,00 € TTC
Joint20x27cna eau/p Atlantic 142442
34 page 2 Joint20x27cna eau/p
Code article PEX: 203794
Atlantic
Réf fabricant: 142442
en stock
6,00 € TTC
Joint 9522801 Atlantic 142735
35 page 2 Joint 9522801
Code article PEX: 203874
Atlantic
Réf fabricant: 142735
en stock
6,00 € TTC
Joint torique 18x2.8 Atlantic 142716
36 page 2 Joint torique 18x2.8
Code article PEX: 203864
Atlantic
Réf fabricant: 142716
en stock
6,00 € TTC
Joint15x21cna eau/p Atlantic 142723
37 page 2 Joint15x21cna eau/p
Code article PEX: 203869
Atlantic
Réf fabricant: 142723
± 3 jours ouvrés
6,00 € TTC
Reduction flare 5/8-1/2 Atlantic 164643
38 page 2 Reduction flare 5/8-1/2
Code article PEX: 204152
Atlantic
Réf fabricant: 164643
± 3 jours ouvrés
27,96 € TTC
Ecrou flare 1/2 Atlantic 122672
39 page 2 Ecrou flare 1/2
Code article PEX: 203569
Atlantic
Réf fabricant: 122672
± 3 jours ouvrés
6,56 € TTC
Reduction flare 3/8-1/4 Atlantic 164644
40 page 2 Reduction flare 3/8-1/4
Code article PEX: 204153
Atlantic
Réf fabricant: 164644
± 3 jours ouvrés
13,37 € TTC
Ecrou flare 1/4 Atlantic 122670
41 page 2 Ecrou flare 1/4
Code article PEX: 203568
Atlantic
Réf fabricant: 122670
± 3 jours ouvrés
6,07 € TTC
Ballon ecs Atlantic 904554
50 page 5 Ballon ecs
Code article PEX: 617965
Atlantic
Réf fabricant: 904554
± 3 jours ouvrés
1 521,53 € TTC
Capot protection appoint ecs Atlantic 937412
51 page 5 Capot protection appoint ecs
Code article PEX: 618054
Atlantic
Réf fabricant: 937412
± 3 jours ouvrés
24,84 € TTC
Thermostat securite 90 +/- 5 degres c Atlantic 179072
52 page 5 Thermostat securite 90 +/- 5 degres c
Code article PEX: 313888
Atlantic
Réf fabricant: 179072
en stock
22,66 € TTC
Faisceau appoint thermostat Atlantic 133169
53 page 5 Faisceau appoint thermostat
Code article PEX: 313318
Atlantic
Réf fabricant: 133169
± 3 jours ouvrés
6,00 € TTC
Trappe de visite laterale pr ballon 190l Atlantic 132756
54 page 5 Trappe de visite laterale pr ballon 190l
Code article PEX: 313297
Atlantic
Réf fabricant: 132756
en stock
260,28 € TTC
Bride laterale pr ensemble fourreau Atlantic 105188
55 page 5 Bride laterale pr ensemble fourreau
Code article PEX: 312920
Atlantic
Réf fabricant: 105188
± 3 jours ouvrés
64,94 € TTC
Joint de résistance Atlantic 142494
56 page 5 Joint de résistance
Code article PEX: 313491
Atlantic
Réf fabricant: 142494
en stock
38,03 € TTC
Resistance blindee 1500W 230V Atlantic 168013
57 page 5 Resistance blindee 1500w 230v
Code article PEX: 313686
Atlantic
Réf fabricant: 168013
en stock
139,91 € TTC
Joint de trappe ballon Atlantic 142477
58 page 5 Joint de trappe ballon
Code article PEX: 260799
Atlantic
Réf fabricant: 142477
en stock
6,00 € TTC
Passe fil membrane perforee diam5 dg16/5 Atlantic 157337
59 page 5 Passe fil membrane perforee diam5 dg16/5
Code article PEX: 313572
Atlantic
Réf fabricant: 157337
± 3 jours ouvrés
6,00 € TTC
Robinet vidange 3/4 pouce male Atlantic 166711
60 page 5 Robinet vidange 3/4 pouce male
Code article PEX: 313669
Atlantic
Réf fabricant: 166711
en stock
18,88 € TTC
Kit sav trappe 190l Atlantic 943161
63 page 5 Kit sav trappe 190l
Code article PEX: 571426
Atlantic
Réf fabricant: 943161
en stock
380,38 € TTC
Kit de 2 racc dielectriques Atlantic 943151
64 page 5 Kit de 2 racc dielectriques
Code article PEX: 384438
Atlantic
Réf fabricant: 943151
en stock
26,28 € TTC
Vis antirotation (x 6) Atlantic 190043
65 page 5 Vis antirotation (x 6)
Code article PEX: 204681
Atlantic
Réf fabricant: 190043
en stock
37,88 € TTC
Trappe superieure + anode + joint Atlantic 132760
66 page 5 Trappe superieure + anode + joint
Code article PEX: 571425
Atlantic
Réf fabricant: 132760
en stock
281,57 € TTC
Anode +joint Atlantic 100403
67 page 5 Anode +joint
Code article PEX: 312869
Atlantic
Réf fabricant: 100403
en stock
72,50 € TTC
Joint de bride Atlantic 142487
68 page 5 Joint de bride
Code article PEX: 203824
Atlantic
Réf fabricant: 142487
en stock
6,71 € TTC
Thermostat securite Atlantic 178996
100 page 7 Thermostat securite
Code article PEX: 204382
Atlantic
Réf fabricant: 178996
± 3 jours ouvrés
25,18 € TTC
Relais finder Atlantic 165643
101 page 7 Relais finder
Code article PEX: 384126
Atlantic
Réf fabricant: 165643
± 3 jours ouvrés
29,77 € TTC
Sonde exterieure qac 34/101 Atlantic 198747
102 page 7 Sonde exterieure qac 34/101
Code article PEX: 204751
Atlantic
Réf fabricant: 198747
en stock
44,86 € TTC
Sonde sanitaire Atlantic 198792
103 page 7 Sonde sanitaire
Code article PEX: 314191
Atlantic
Réf fabricant: 198792
en stock
10,68 € TTC
Kit alimentation appoint ecs Atlantic 909243
106 page 7 Kit alimentation appoint ecs
Code article PEX: 617976
Atlantic
Réf fabricant: 909243
± 3 jours ouvrés
64,74 € TTC
Connecteur Atlantic 110866
107 page 7 Connecteur
Code article PEX: 203463
Atlantic
Réf fabricant: 110866
± 3 jours ouvrés
8,29 € TTC
Cable alimentation Moteur Vanne 3 Voies Atlantic 133247
108 page 7 Cable alimentation moteur vanne 3 voies
Code article PEX: 617080
Atlantic
Réf fabricant: 133247
en stock
12,26 € TTC
Carte interface Atlantic 965438
109 page 7 Carte interface
Code article PEX: 618116
Atlantic
Réf fabricant: 965438
en stock
440,06 € TTC
Sonde echangeur pac Atlantic 198762
110 page 7 Sonde echangeur pac
Code article PEX: 204763
Atlantic
Réf fabricant: 198762
en stock
47,95 € TTC
Presse etoupe perfect pg16 Atlantic 161020
111 page 7 Presse etoupe perfect pg16
Code article PEX: 261173
Atlantic
Réf fabricant: 161020
± 3 jours ouvrés
6,00 € TTC
Passe fils gris Atlantic 157320
112 page 7 Passe fils gris
Code article PEX: 313571
Atlantic
Réf fabricant: 157320
± 3 jours ouvrés
6,00 € TTC
Passe fil Atlantic 157311
113 page 7 Passe fil
Code article PEX: 261040
Atlantic
Réf fabricant: 157311
± 3 jours ouvrés
6,00 € TTC
Bouchon d15.95 Atlantic 104725
114 page 7 Bouchon d15.95
Code article PEX: 259361
Atlantic
Réf fabricant: 104725
± 3 jours ouvrés
6,00 € TTC
Presse etoupe pa9 Atlantic 161016
115 page 7 Presse etoupe pa9
Code article PEX: 204136
Atlantic
Réf fabricant: 161016
± 3 jours ouvrés
6,00 € TTC
Passe fil carre Atlantic 157318
116 page 7 Passe fil carre
Code article PEX: 384088
Atlantic
Réf fabricant: 157318
± 3 jours ouvrés
6,00 € TTC
Connecteur Atlantic 110862
117 page 7 Connecteur
Code article PEX: 259886
Atlantic
Réf fabricant: 110862
± 3 jours ouvrés
6,00 € TTC
Regulateur Atlantic 979021
118 page 7 Regulateur
Code article PEX: 618167
Atlantic
Réf fabricant: 979021
± 3 jours ouvrés
363,70 € TTC
Connecteur 6plots x150 Atlantic 110867
119 page 7 Connecteur 6plots x150
Code article PEX: 203464
Atlantic
Réf fabricant: 110867
en stock
10,16 € TTC
Interface utilisateur ihm Atlantic 197122
120 page 7 Interface utilisateur ihm
Code article PEX: 617689
Atlantic
Réf fabricant: 197122
± 3 jours ouvrés
163,28 € TTC
Support afficheur ihm n4 Atlantic 175002
121 page 7 Support afficheur ihm n4
Code article PEX: 384181
Atlantic
Réf fabricant: 175002
± 3 jours ouvrés
6,91 € TTC
Manometre Atlantic 149921
122 page 7 Manometre
Code article PEX: 617237
Atlantic
Réf fabricant: 149921
± 3 jours ouvrés
16,72 € TTC
Carte alimentation Atlantic 197123
123 page 7 Carte alimentation
Code article PEX: 617690
Atlantic
Réf fabricant: 197123
en stock
17,28 € TTC
Interrupteur Atlantic 943159
124 page 7 Interrupteur
Code article PEX: 618079
Atlantic
Réf fabricant: 943159
en stock
11,70 € TTC
Resistance thermoplongeur Atlantic 965908
125 page 7 Resistance thermoplongeur
Code article PEX: 618150
Atlantic
Réf fabricant: 965908
± 3 jours ouvrés
330,94 € TTC
Connecteur Atlantic 110868
126 page 7 Connecteur
Code article PEX: 259887
Atlantic
Réf fabricant: 110868
± 3 jours ouvrés
6,76 € TTC
Cote gauche Atlantic 937409
150 page 9 Cote gauche
Code article PEX: 618051
Atlantic
Réf fabricant: 937409
± 3 jours ouvrés
195,43 € TTC
Couvercle Atlantic 252606
151 page 9 Couvercle
Code article PEX: 384308
Atlantic
Réf fabricant: 252606
± 3 jours ouvrés
138,41 € TTC
Passe fils Atlantic 157326
152 page 9 Passe fils
Code article PEX: 384091
Atlantic
Réf fabricant: 157326
± 3 jours ouvrés
6,00 € TTC
Passe-fil 9722510 Atlantic 157312
153 page 9 Passe-fil 9722510
Code article PEX: 204021
Atlantic
Réf fabricant: 157312
± 3 jours ouvrés
6,00 € TTC
Passe fil Atlantic 157311
154 page 9 Passe fil
Code article PEX: 261040
Atlantic
Réf fabricant: 157311
± 3 jours ouvrés
6,00 € TTC
Passe fil a membrane dgc tpe 36 noir Atlantic 157011
155 page 9 Passe fil a membrane dgc tpe 36 noir
Code article PEX: 313569
Atlantic
Réf fabricant: 157011
± 3 jours ouvrés
8,27 € TTC
Passe fils Atlantic 157328
156 page 9 Passe fils
Code article PEX: 617262
Atlantic
Réf fabricant: 157328
± 3 jours ouvrés
6,00 € TTC
Passe fil membrane perforee diam5 dg16/5 Atlantic 157337
157 page 9 Passe fil membrane perforee diam5 dg16/5
Code article PEX: 313572
Atlantic
Réf fabricant: 157337
± 3 jours ouvrés
6,00 € TTC
Agrafe de gx-gls/02 Atlantic 100107
158 page 9 Agrafe de gx-gls/02
Code article PEX: 259221
Atlantic
Réf fabricant: 100107

obsolète

Cote droit Atlantic 937410
159 page 9 Cote droit
Code article PEX: 618052
Atlantic
Réf fabricant: 937410
± 3 jours ouvrés
174,61 € TTC
Plateau technique Atlantic 956107
160 page 9 Plateau technique
Code article PEX: 618099
Atlantic
Réf fabricant: 956107
± 3 jours ouvrés
101,27 € TTC
Agrafe 9522801 Atlantic 100109
161 page 9 Agrafe 9522801
Code article PEX: 203049
Atlantic
Réf fabricant: 100109
en stock
6,00 € TTC
Facade Atlantic 937411
162 page 9 Facade
Code article PEX: 618053
Atlantic
Réf fabricant: 937411
± 3 jours ouvrés
165,73 € TTC
Enjoliveur Atlantic 923258
163 page 9 Enjoliveur
Code article PEX: 618021
Atlantic
Réf fabricant: 923258
± 3 jours ouvrés
20,64 € TTC
Faisceau alimentation Atlantic 133246
200 page 11 Faisceau alimentation
Code article PEX: 617079
Atlantic
Réf fabricant: 133246
± 3 jours ouvrés
59,29 € TTC
Faisceau alim ihm et aci Atlantic 109651
201 page 11 Faisceau alim ihm et aci
Code article PEX: 383865
Atlantic
Réf fabricant: 109651
± 3 jours ouvrés
16,04 € TTC
Faisceau interface Atlantic 109672
202 page 13 Faisceau interface
Code article PEX: 313023
Atlantic
Réf fabricant: 109672
± 3 jours ouvrés
6,00 € TTC
Faisc sonde depart / retour Atlantic 109650
203 page 13 Faisc sonde depart / retour
Code article PEX: 383864
Atlantic
Réf fabricant: 109650
en stock
8,08 € TTC
Cable alimentation Moteur Vanne 3 Voies Atlantic 133247
204 page 13 Cable alimentation moteur vanne 3 voies
Code article PEX: 617080
Atlantic
Réf fabricant: 133247
en stock
12,26 € TTC
Faisceau circulateur Atlantic 133245
206 page 13 Faisceau circulateur
Code article PEX: 383980
Atlantic
Réf fabricant: 133245
± 3 jours ouvrés
20,69 € TTC
Cable circulateur Atlantic 109668
207 page 13 Cable circulateur
Code article PEX: 616907
Atlantic
Réf fabricant: 109668
± 3 jours ouvrés
11,09 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Atlantic MH ALFEA EXTENSA DUO A.I. 5 R32 (024307) ainsi que des liens vers les articles Atlantic. En parcourant la page Atlantic, vous pourrez également trouver toutes les pièces Atlantic présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
