Chaudière Acv WaterMaster EVO 25 35 45

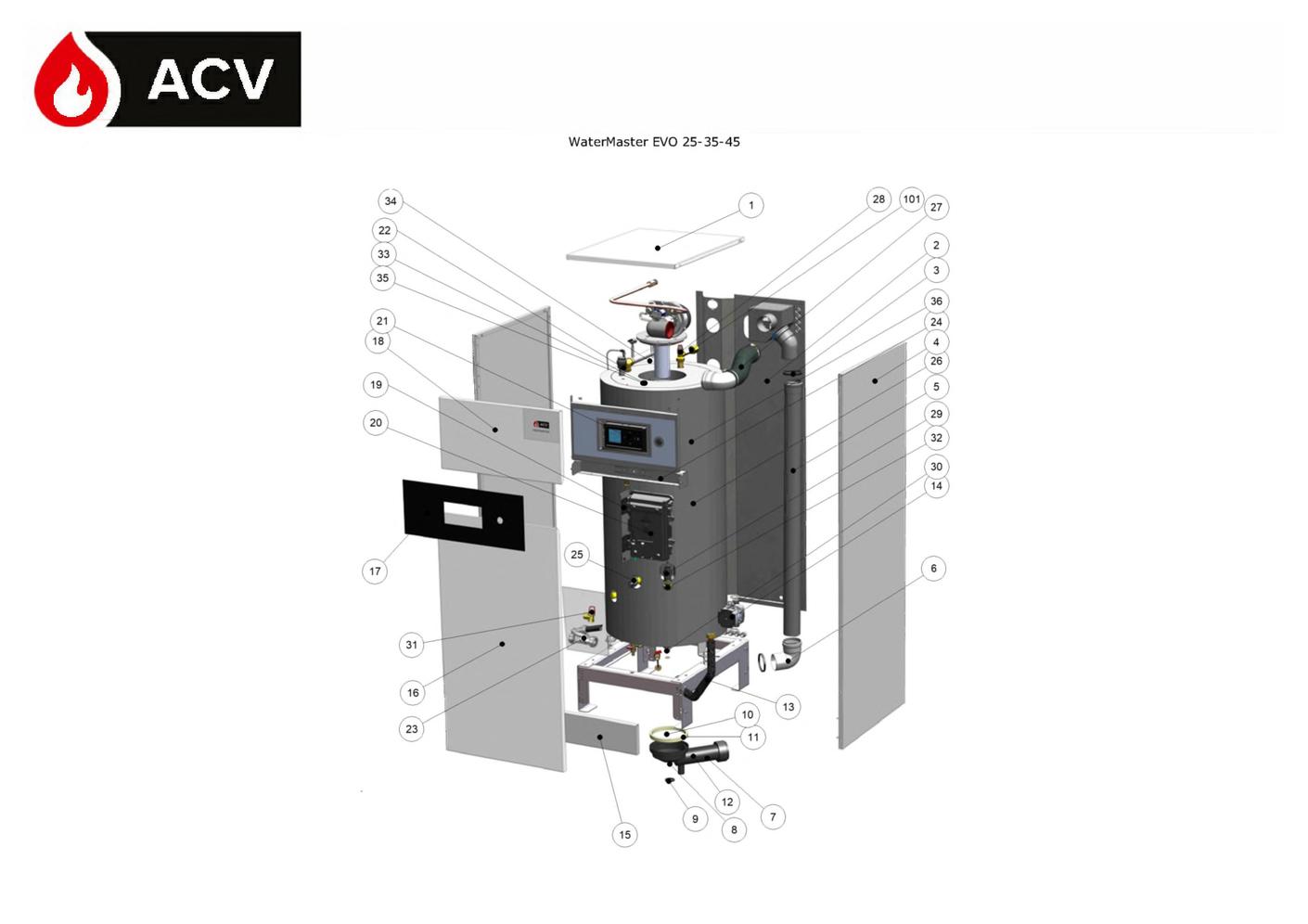

page 1
page 5
Pièces détachées Chaudière Acv WaterMaster EVO 25 35 45 chez Pièces Express


Référence fabricant
Position Schéma
564063 Jaquette 1
564052 Face arrière evo_so 2
557A0105 Joint a 1 levre d80mm hr-epdm noir 3
564057 Jaquette 4
537D6237 Tube cheminee d80mm hm 35 tc art. 35041 5
537D6403 Coude 90° d:80 pps gris 6
5476g054 Sonde ntc 12k d5x50 1/8 conn. molex 7
4779A011 Ecrou 3/4 din 431a inox hmtc 8
557A0147 Joint 24x14x2 novapress basic 9
A1004464 Joint 28-45x4 viton bac conden 10
557A0141 Joint di:166 pour hm35tc boite condens. 11
10800261 Boite a condensats + joints 12
507F4346 Tube recirculation hmtc petit v15 13
564137 Pompe upm3 15-75 l130 g1 eux6 fonte 14
564046 Jaquette 15
564048 Jaquette 16
564039 Afficheur 17
564049 Jaquette 18
564124 Boîtier de commande charnière acvmax v14 - ignifuge 19
564037 Boîtier de commande hm petit tc v21 20
564080 Câblage 230v hmtc petit v21 20
564082 Câblage 24v hmtc petit v21 20
A1003599 Circ.acvmax (e) s4962s3038b 20
564089 Interface 21
557A3007 Purgeur air auto.composite p32 v14 22
A1003132 Siphon a bille dh50 + bague + jt 23
564059 Chassis 24
557A6010 557a6010/ac capteur de pression - presti 25
507F4289 Epingle capteur sonde prest.v14 25
507F4288 Raccord capteur pression p100-120 v14 25
564055 Corps 26
537D6513 Flexible master flex d80 l350 27
A1002104 Soupape secur.8bar 3/4 sanit 28
564143 Soupape t&p 3/4 7bar l 200 28
5476g054 Sonde ntc 12k d5x50 1/8 conn. molex 29
55426001 Robinet de vidange d1/2 art.38873 30
557A1089 Soupape sécur.3bar 82kw 1/2-›1/2 31
557A0050 Joint 30x20x2 mm (rond) 32
39438027 Doigt de gant inox d1/2 12/10 l.500mm 33
5476G047 Sonde ntc 12k d5x18 1/8 conn. molex 34
547D3018 Sonde ntc 12k l:1500mm pour ballon 35
564130 Kit isolation hm tc so v21 36
564123 Interrupteur général 2p hm-wm 99
564066 Maintenance 99
564087 Tube en cuivre t&p so 101
564040 Tableau électrique hm-wm tc v21 102


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Acv WaterMaster EVO 25 35 45



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Adaptateur ventouse hmtc petit v15 Acv 507F4345
1 page 5 Adaptateur ventouse hmtc petit v15
Code article PEX: 553906
Acv
Réf fabricant: 507F4345
± 3 jours ouvrés
338,35 € TTC
Jaquette Acv 564063
1 page 1 Jaquette
Code article PEX: 693398
Acv
Réf fabricant: 564063
± 3 jours ouvrés
53,62 € TTC
Coude 90° mf dn80 pp gris+joint Acv 537D6403
2 page 5 Coude 90° mf dn80 pp gris+joint
Code article PEX: 553998
Acv
Réf fabricant: 537D6403

obsolète

2 page 1 Face arrière evo_so

Acv
Réf fabricant: 564052
avec délai
sur devis
Joint a levre ø80mm Acv 557A0105
3 page 1 Joint a levre ø80mm
Code article PEX: 554170
Acv
Réf fabricant: 557A0105
± 3 jours ouvrés
51,79 € TTC
Rampe nit d70 l177 Acv 537DZ050
3 page 5 Rampe nit d70 l177
Code article PEX: 554078
Acv
Réf fabricant: 537DZ050

obsolète

4 page 5 Isol.brûleur pioneer hm so tc v15

Acv
Réf fabricant: A1005072
avec délai
sur devis
Jaquette Acv 564057
4 page 1 Jaquette
Code article PEX: 693395
Acv
Réf fabricant: 564057
± 3 jours ouvrés
119,12 € TTC
Porte bruleur hmtc petit v15 Acv 507F4351
5 page 5 Porte bruleur hmtc petit v15
Code article PEX: 553910
Acv
Réf fabricant: 507F4351
± 3 jours ouvrés
126,61 € TTC
Tube cheminee ø80mm hm 35 tc Acv 537D6237
5 page 1 Tube cheminee ø80mm hm 35 tc
Code article PEX: 553993
Acv
Réf fabricant: 537D6237
± 3 jours ouvrés
104,48 € TTC
Coude 90° mf dn80 pp gris+joint Acv 537D6403
6 page 1 Coude 90° mf dn80 pp gris+joint
Code article PEX: 553998
Acv
Réf fabricant: 537D6403

obsolète

Isol. sup. bruleur hmtc petit v15 Acv 51700145
6 page 5 Isol. sup. bruleur hmtc petit v15
Code article PEX: 553479
Acv
Réf fabricant: 51700145
± 3 jours ouvrés
42,07 € TTC
7 page 5 Joint regard flamme monobl(68x32x2 gpe)

Acv
Réf fabricant: 557A0149
avec délai
sur devis
Sonde ntc12 kv d5x50 Acv 5476g054
7 page 1 Sonde ntc12 kv d5x50
Code article PEX: 554116
Acv
Réf fabricant: 5476g054
± 3 jours ouvrés
69,98 € TTC
Ecrou 3/4 din431a inox hmtc Acv 4779A011
8 page 1 Ecrou 3/4 din431a inox hmtc
Code article PEX: 553821
Acv
Réf fabricant: 4779A011
± 3 jours ouvrés
8,40 € TTC
8 page 5 Kit regard flamme monobloc

Acv
Réf fabricant: 507F4283
avec délai
sur devis
Clapet anti-retour prise dair dn80 Acv 557A9000
9 page 5 Clapet anti-retour prise dair dn80
Code article PEX: 554244
Acv
Réf fabricant: 557A9000
± 3 jours ouvrés
sur devis
Joint diametre 44x30x2 Acv 557A0147
9 page 1 Joint diametre 44x30x2
Code article PEX: 554183
Acv
Réf fabricant: 557A0147
± 3 jours ouvrés
7,63 € TTC
Coude reduc. 80->50 hmtc v15 + joint Acv 537D6511
10 page 5 Coude reduc. 80->50 hmtc v15 + joint
Code article PEX: 554000
Acv
Réf fabricant: 537D6511
± 3 jours ouvrés
12,83 € TTC
Joint 28-45x4 viton bac condens.hmtc Acv A1004464
10 page 1 Joint 28-45x4 viton bac condens.hmtc
Code article PEX: 554314
Acv
Réf fabricant: A1004464
± 3 jours ouvrés
82,49 € TTC
Joint øint:166 8x12 boite condenshm25-35 Acv 557A0141
11 page 1 Joint øint:166 8x12 boite condenshm25-35
Code article PEX: 554180
Acv
Réf fabricant: 557A0141
± 3 jours ouvrés
123,29 € TTC
Venturi vf001 Acv 537D6038
11 page 5 Venturi vf001
Code article PEX: 553989
Acv
Réf fabricant: 537D6038
± 3 jours ouvrés
104,21 € TTC
Venturi vf002 Acv 537D4034
11 page 5 Venturi vf002
Code article PEX: 553952
Acv
Réf fabricant: 537D4034
± 3 jours ouvrés
117,74 € TTC
Venturi vf003 Acv 537D4067
11 page 5 Venturi vf003
Code article PEX: 553966
Acv
Réf fabricant: 537D4067
± 3 jours ouvrés
198,68 € TTC
Ensemble boite condensat hm25/35/45 tc Acv 10800261
12 page 1 Ensemble boite condensat hm25/35/45 tc
Code article PEX: 553248
Acv
Réf fabricant: 10800261
± 3 jours ouvrés
232,56 € TTC
Flexible silicone 5x9 Acv 49437026
12 page 5 Flexible silicone 5x9
Code article PEX: 553413
Acv
Réf fabricant: 49437026
± 3 jours ouvrés
53,03 € TTC
Prise de pression d:8,5 m5 Acv 53437039
13 page 5 Prise de pression d:8,5 m5
Code article PEX: 553517
Acv
Réf fabricant: 53437039
± 3 jours ouvrés
24,43 € TTC
Tube de recirculation hmtc petit v15 Acv 507F4346
13 page 1 Tube de recirculation hmtc petit v15
Code article PEX: 553907
Acv
Réf fabricant: 507F4346
± 3 jours ouvrés
sur devis
14 page 1 Pompe upm3 15-75 l130 g1 eux6 fonte

Acv
Réf fabricant: 564137
avec délai
sur devis
Vanne gaz vk4115v1014b Acv 537D4009
14 page 5 Vanne gaz vk4115v1014b
Code article PEX: 553943
Acv
Réf fabricant: 537D4009
en stock
304,39 € TTC
Jaquette Acv 564046
15 page 1 Jaquette
Code article PEX: 693387
Acv
Réf fabricant: 564046
± 3 jours ouvrés
73,85 € TTC
Tube gaz hm35tc Acv 507F4111
15 page 5 Tube gaz hm35tc
Code article PEX: 553882
Acv
Réf fabricant: 507F4111
± 3 jours ouvrés
157,44 € TTC
Bride droite vanne gaz 1/2 Acv 53402088
16 page 5 Bride droite vanne gaz 1/2
Code article PEX: 553482
Acv
Réf fabricant: 53402088
± 3 jours ouvrés
47,39 € TTC
Jaquette Acv 564048
16 page 1 Jaquette
Code article PEX: 693389
Acv
Réf fabricant: 564048
± 3 jours ouvrés
108,88 € TTC
Afficheur Acv 564039
17 page 1 Afficheur
Code article PEX: 693385
Acv
Réf fabricant: 564039
± 3 jours ouvrés
77,20 € TTC
Ventil.rg128-1300 230v rotated 120° Acv 537d3059
17 page 5 Ventil.rg128-1300 230v rotated 120°
Code article PEX: 553939
Acv
Réf fabricant: 537d3059
± 3 jours ouvrés
487,99 € TTC
Joint liege venturi Acv 557A0026
18 page 5 Joint liege venturi
Code article PEX: 554148
Acv
Réf fabricant: 557A0026
± 3 jours ouvrés
19,26 € TTC
Opercule 5,2mm 0.2047" Acv 537D4082
18 page 5 Opercule 5,2mm 0.2047"
Code article PEX: 553971
Acv
Réf fabricant: 537D4082
± 3 jours ouvrés
32,52 € TTC
Opercule max 60 Acv 537D4013
18 page 5 Opercule max 60
Code article PEX: 553946
Acv
Réf fabricant: 537D4013
± 3 jours ouvrés
28,01 € TTC
Jaquette Acv 564049
18 page 1 Jaquette
Code article PEX: 693390
Acv
Réf fabricant: 564049
± 3 jours ouvrés
42,32 € TTC
19 page 1 Boîtier de commande charnière acvmax v14 - ignifuge

Acv
Réf fabricant: 564124
avec délai
sur devis
Joint silicone ventil. hmtc pv v15 Acv 557A0199
19 page 5 Joint silicone ventil. hmtc pv v15
Code article PEX: 554205
Acv
Réf fabricant: 557A0199
± 3 jours ouvrés
7,93 € TTC
20 page 1 Boîtier de commande hm petit tc v21

Acv
Réf fabricant: 564037
avec délai
sur devis
20 page 1 Câblage 230v hmtc petit v21

Acv
Réf fabricant: 564080
avec délai
sur devis
20 page 1 Câblage 24v hmtc petit v21

Acv
Réf fabricant: 564082
avec délai
sur devis
Circuit imprime acvmax 230v (e) Acv A1003599
20 page 1 Circuit imprime acvmax 230v (e)
Code article PEX: 753250
Acv
Réf fabricant: A1003599
± 3 jours ouvrés
298,56 € TTC
Electrode Acv 564076
20 page 5 Electrode
Code article PEX: 693409
Acv
Réf fabricant: 564076
± 3 jours ouvrés
83,05 € TTC
Flexible masterflex d80 l350 Acv 537D6513
21 page 5 Flexible masterflex d80 l350
Code article PEX: 554001
Acv
Réf fabricant: 537D6513
± 3 jours ouvrés
54,30 € TTC
Interface Acv 564089
21 page 1 Interface
Code article PEX: 693410
Acv
Réf fabricant: 564089
± 3 jours ouvrés
244,34 € TTC
Joint vanne gaz venturi Acv 557A0098
22 page 5 Joint vanne gaz venturi
Code article PEX: 554169
Acv
Réf fabricant: 557A0098
± 3 jours ouvrés
13,76 € TTC
Purgeur air auto.composite p32 v14 Acv 557A3007
22 page 1 Purgeur air auto.composite p32 v14
Code article PEX: 554225
Acv
Réf fabricant: 557A3007
± 3 jours ouvrés
66,82 € TTC
Seal.burner hmtc so v15 Acv A1002430
23 page 5 Seal.burner hmtc so v15
Code article PEX: 554279
Acv
Réf fabricant: A1002430
± 3 jours ouvrés
6,00 € TTC
Siphon dh50+bille+bague+joint Acv A1003132
23 page 1 Siphon dh50+bille+bague+joint
Code article PEX: 554294
Acv
Réf fabricant: A1003132
± 3 jours ouvrés
69,00 € TTC
Chassis Acv 564059
24 page 1 Chassis
Code article PEX: 693397
Acv
Réf fabricant: 564059
± 3 jours ouvrés
50,30 € TTC
24 page 5 Coude 45° dn80 pp

Acv
Réf fabricant: A1002006
avec délai
sur devis
Capteur pression prestige solo50a120 v14 Acv 557A6010
25 page 1 Capteur pression prestige solo50a120 v14
Code article PEX: 554240
Acv
Réf fabricant: 557A6010
± 3 jours ouvrés
108,50 € TTC
25 page 1 Epingle capteur sonde prest.v14

Acv
Réf fabricant: 507F4289
avec délai
sur devis
25 page 5 Isol.brûleur pioneer hm so tc v15

Acv
Réf fabricant: A1005072
avec délai
sur devis
25 page 1 Raccord capteur pression p100-120 v14

Acv
Réf fabricant: 507F4288
avec délai
sur devis
Corps Acv 564055
26 page 1 Corps
Code article PEX: 693393
Acv
Réf fabricant: 564055
± 3 jours ouvrés
5 553,19 € TTC
Flexible masterflex d80 l350 Acv 537D6513
27 page 1 Flexible masterflex d80 l350
Code article PEX: 554001
Acv
Réf fabricant: 537D6513
± 3 jours ouvrés
54,30 € TTC
Soupape securite 8 bar 3/4 sanit Acv A1002104
28 page 1 Soupape securite 8 bar 3/4 sanit
Code article PEX: 554258
Acv
Réf fabricant: A1002104
± 3 jours ouvrés
76,93 € TTC
28 page 1 Soupape t&p 3/4 7bar l 200

Acv
Réf fabricant: 564143
avec délai
sur devis
Sonde ntc12 kv d5x50 Acv 5476g054
29 page 1 Sonde ntc12 kv d5x50
Code article PEX: 554116
Acv
Réf fabricant: 5476g054
± 3 jours ouvrés
69,98 € TTC
Robinet de vidange ø1/2 art.38873 Acv 55426001
30 page 1 Robinet de vidange ø1/2 art.38873
Code article PEX: 553628
Acv
Réf fabricant: 55426001
± 3 jours ouvrés
83,41 € TTC
31 page 1 Soupape sécur.3bar 82kw 1/2-›1/2

Acv
Réf fabricant: 557A1089
avec délai
sur devis
Joint aramide 30x20x2 Acv 557A0050
32 page 1 Joint aramide 30x20x2
Code article PEX: 554157
Acv
Réf fabricant: 557A0050
± 3 jours ouvrés
6,00 € TTC
Doigt gant inoxø1/2l500 Acv 39438027
33 page 1 Doigt gant inoxø1/2l500
Code article PEX: 553383
Acv
Réf fabricant: 39438027
± 3 jours ouvrés
79,16 € TTC
Sonde ntc 12k d5x18 Acv 5476G047
34 page 1 Sonde ntc 12k d5x18
Code article PEX: 554113
Acv
Réf fabricant: 5476G047
± 3 jours ouvrés
66,16 € TTC
Sonde ntc 12 kohm Acv 547D3018
35 page 1 Sonde ntc 12 kohm
Code article PEX: 554139
Acv
Réf fabricant: 547D3018
± 3 jours ouvrés
63,58 € TTC
36 page 1 Kit isolation hm tc so v21

Acv
Réf fabricant: 564130
avec délai
sur devis
99 page 1 Interrupteur général 2p hm-wm

Acv
Réf fabricant: 564123
avec délai
sur devis
Maintenance Acv 564066
99 page 1 Maintenance
Code article PEX: 693400
Acv
Réf fabricant: 564066
± 3 jours ouvrés
48,36 € TTC
100 page 5 Brûleur hm 25 tc gn v15

Acv
Réf fabricant: 237D0191
avec délai
sur devis
101 page 1 Tube en cuivre t&p so

Acv
Réf fabricant: 564087
avec délai
sur devis
102 page 1 Tableau électrique hm-wm tc v21

Acv
Réf fabricant: 564040
avec délai
sur devis
200 page 5 Brûleur hm 35 tc gn v15

Acv
Réf fabricant: 237D0192
avec délai
sur devis
300 page 5 Brûleur hm 45 tc gn v15

Acv
Réf fabricant: 237D0193
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Acv WaterMaster EVO 25 35 45 ainsi que des liens vers les articles Acv. En parcourant la page Acv, vous pourrez également trouver toutes les pièces Acv présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
