Chaudière ACV E-tech W 09 Triphasé
page 1
Pièces détachées Chaudière ACV E-tech W 09 Triphasé chez Pièces Express


Référence fabricant
Position Schéma
21480084 Fixation murale e-tech ( v04) 01-01-11- 1
21475421 Superieure e-tech (v04) 01-01-11- 2
53066 Boitier externe peint e tech w v14 Prev :21476421 11-02-22- 3
557A7006 Vase d expansion 10l rectangulaire 01-01-11- 4
557A2012 Flexible e-tech l.500mm 01-01-11- 5
30539482 Corps peint e-tech w09 01-01-11- 6
54428113 Presse-etoupe pg 29 polystirol 01-01-11- 7
24614229 Tableau cpl e-tech w 09-15 tri v14 Prev: 24614201 01-09-14- 8
54764009 Thermostat rearm.manuel 103° cap.1500mm 01-01-11- 9
54764033 Thermostat 2 etages SN ‹10000 -31 10A
54764021 Bouton rotatif thermostat + trait blanc 01-01-11- 11
54766001 Lampe temoin rouge d10mm 230v 01-01-11- 12
54763012 Thermomanometre d40 cap. cap. 1,5m 01-01-11- 13
497B1031 Obturateur noir 13x19 01-01-11- 14
54766017 Interrupteur bipolaire jaune 01-01-11- 15
54766016 Interrup bipolaire vert gp 18 h 1e00m00 01-01-11- 16
497B1034 Cache abs tableau new e-tech 01-01-11- 17
21473421 Avant e-tech (v04) 01-01-11- 18
A1003755 Relais 4p ac-1 e tech w (v16) Prev: 54452082 01-12-17- 19
A1003527 Temporisateur crouzet Prev: 54769007 01-12-16- 20
54452092 Butee de blocage 9708/2 s 35 01-01-11- 21
54428179 Borne 16 mm2 wkn 16/u (57-516-0153-0) Not used after 1/12/2017 01-01-11-01-12-17 23
A1002832 Contacteur 3no 32a lc1d32p7 Prev : 54762072 01-09-14- 24
A1003753 Disjoncteur 2p 6a (e-tech w v16) Prev: 54766015 01-12-17- 27
54767028 Bornier 15 poles e-tech w 01-01-11- 28
54428155 Borne wkn10 sl/u w5751090530 01-01-11- 29
A1003191 Kit pressostat 220v 01-08-16- 30
5476V006 Capot ip44 sme + vis sit 0904331 01-01-11- 31
55426017 Soupape de securite 3 bar 1/2 50kw 01-01-11- 32
557A4009 Circulateur wilo rs 25/6-3 l.130mm non ERP 01-01-11-31-07-15 33
A1007650 Assemblage upm3 auto 25-70 l130 & connec ERP - prev : 557A4033 -prev A1006374 29-10-19- 33A
55412047 Joint neoprene d44x30x2 mm 01-01-11- 34
47438008 Ressort fixation sonde nr d 556557 01-01-11- 36
54428183 Resistance electrique 2 x 1,4 kw 01-01-11- 37
63438003 Doigt de gant laiton mg(s) d3/8 l.250mm 01-01-11- 38
55445007 Purgeur d air autom. d 3/8 laiton 01-01-11- 39
557A0060 Joint soufflet d:21 dp:40 01-01-11- 40
497b1019 Bouchon resistance elec. e-tech 01-01-11- 41
54428091 Cache borne apn 16 mm2 07-311-6755 Not used after 1/12/2017 01-07-11-01-12-17 42
42716011 Paire de raccords 1 pour circulateur 43
42716010 Set connexion f ø3/4 x6/4 43
60772039 Carton emballage e-tech 920x492x355 s/ 90
257F1127 Pontage 4mm2 bleu 100mm or 257F1019 98
257F1132 Kit cablage pour ecs e-tech-w option, with 10800085 01-07-11- 99

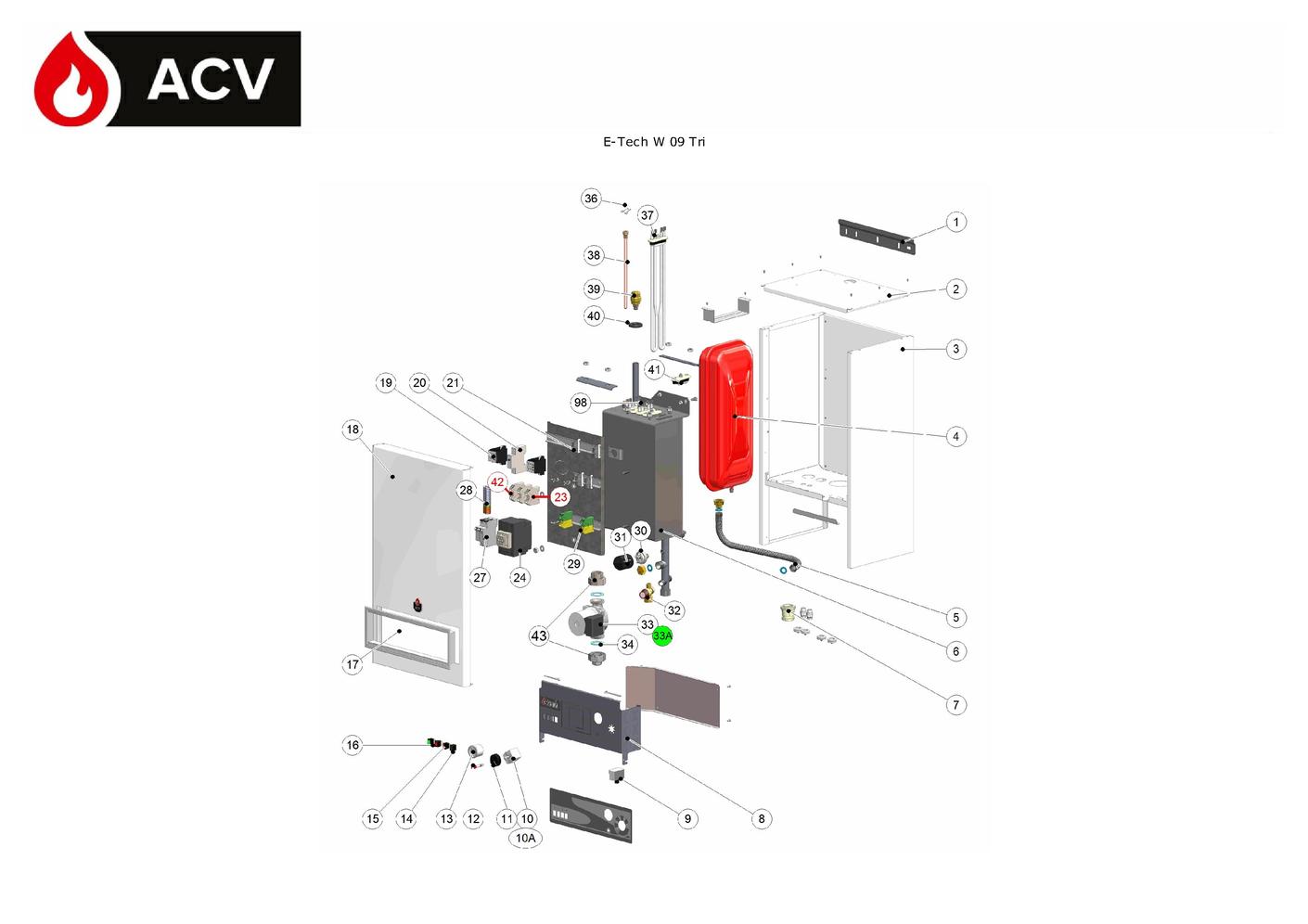

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière ACV E-tech W 09 Triphasé



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Fixation murale e-tech (v04) Acv 21480084
1 Fixation murale e-tech (v04)
Code article PEX: 553335
Acv
Réf fabricant: 21480084
± 3 jours ouvrés
51,76 € TTC
Superieure e-tech (v04) s/cde Acv 21475421
2 Superieure e-tech (v04) s/cde
Code article PEX: 553297
Acv
Réf fabricant: 21475421
± 3 jours ouvrés
175,99 € TTC
3 Boitier externe peint e tech w v14

Acv
Réf fabricant: 53066
avec délai
sur devis
Vase d'expansion 10l Acv 557A7006
4 Vase d'expansion 10l
Code article PEX: 554241
Acv
Réf fabricant: 557A7006
en stock
148,09 € TTC
Flexible e-tech l 500mm Acv 557A2012
5 Flexible e-tech l 500mm
Code article PEX: 554220
Acv
Réf fabricant: 557A2012
± 3 jours ouvrés
25,07 € TTC
6 Corps peint e-tech w09

Acv
Réf fabricant: 30539482
avec délai
sur devis
Presse-etoupe pg 29 polystirol Acv 54428113
7 Presse-etoupe pg 29 polystirol
Code article PEX: 194742
Acv
Réf fabricant: 54428113

obsolète

8 Tableau cpl e-tech w 09-15 tri v14

Acv
Réf fabricant: 24614229
avec délai
sur devis
Thermostat 103° rearmement manuel Acv 54764009
9 Thermostat 103° rearmement manuel
Code article PEX: 553592
Acv
Réf fabricant: 54764009
± 3 jours ouvrés
70,15 € TTC
Thermostat t-stat 15/22-78/85 cap3000 Acv 54764033
10A Thermostat t-stat 15/22-78/85 cap3000
Code article PEX: 553600
Acv
Réf fabricant: 54764033
± 3 jours ouvrés
91,50 € TTC
Bouton thermostat trait Acv 54764021
11 Bouton thermostat trait
Code article PEX: 553596
Acv
Réf fabricant: 54764021
± 3 jours ouvrés
13,51 € TTC
Lampe temoin rouge ø10mm Acv 54766001
12 Lampe temoin rouge ø10mm
Code article PEX: 553603
Acv
Réf fabricant: 54766001
± 3 jours ouvrés
15,71 € TTC
Thermomanometre ø40 Acv 54763012
13 page 1 Thermomanometre ø40
Code article PEX: 553584
Acv
Réf fabricant: 54763012
± 3 jours ouvrés
117,74 € TTC
Obturateur noir 13x19 Acv 497B1031
14 page 1 Obturateur noir 13x19
Code article PEX: 194193
Acv
Réf fabricant: 497B1031

obsolète

Interrupteur bipolaire Acv 54766017
15 page 1 Interrupteur bipolaire
Code article PEX: 553611
Acv
Réf fabricant: 54766017
± 3 jours ouvrés
17,20 € TTC
Interrupteur bipolaire Acv 54766016
16 page 1 Interrupteur bipolaire
Code article PEX: 553610
Acv
Réf fabricant: 54766016
en stock
17,65 € TTC
Tableau abs etech (v04) Acv 497B1034
17 page 1 Tableau abs etech (v04)
Code article PEX: 553836
Acv
Réf fabricant: 497B1034
± 3 jours ouvrés
86,93 € TTC
Avant etech 09-15-22 (04) s/cde Acv 21473421
18 page 1 Avant etech 09-15-22 (04) s/cde
Code article PEX: 553283
Acv
Réf fabricant: 21473421
± 3 jours ouvrés
sur devis
19 page 1 Relais 4p ac-1 e tech w (v16)

Acv
Réf fabricant: A1003755
avec délai
sur devis
Delay timing relay (for staging e-tech) Acv A1003527
20 page 1 Delay timing relay (for staging e-tech)
Code article PEX: 554303
Acv
Réf fabricant: A1003527
± 3 jours ouvrés
100,60 € TTC
Butee de blocage 9708/2 s 35 Acv 54452092
21 page 1 Butee de blocage 9708/2 s 35
Code article PEX: 194782
Acv
Réf fabricant: 54452092

obsolète

Borne 16 mm wkn md100 Acv 54428179
23 page 1 Borne 16 mm wkn md100
Code article PEX: 553554
Acv
Réf fabricant: 54428179
± 3 jours ouvrés
41,10 € TTC
24 page 1 Contacteur 3no 32a lc1d32p7

Acv
Réf fabricant: A1002832
avec délai
sur devis
27 page 1 Disjoncteur 2p 6a (e-tech w v16)

Acv
Réf fabricant: A1003753
avec délai
sur devis
Bornier 15 poles e-tech w Acv 54767028
28 page 1 Bornier 15 poles e-tech w
Code article PEX: 194913
Acv
Réf fabricant: 54767028

obsolète

Borne wkn10 sl/u md100 Acv 54428155
29 page 1 Borne wkn10 sl/u md100
Code article PEX: 553553
Acv
Réf fabricant: 54428155
± 3 jours ouvrés
65,98 € TTC
Kit pressostat 220v Acv A1003191
30 page 1 Kit pressostat 220v
Code article PEX: 554295
Acv
Réf fabricant: A1003191
en stock
59,66 € TTC
Capot protection Acv 5476V006
31 page 1 Capot protection
Code article PEX: 554129
Acv
Réf fabricant: 5476V006
± 3 jours ouvrés
45,98 € TTC
Soupape 3 bar in ø1/2 Acv 55426017
32 page 1 Soupape 3 bar in ø1/2
Code article PEX: 553629
Acv
Réf fabricant: 55426017
en stock
70,57 € TTC
Circulateur Acv 557A4009
33 page 1 Circulateur
Code article PEX: 736459
Acv
Réf fabricant: 557A4009
± 3 jours ouvrés
199,20 € TTC
33A page 1 Assemblage upm3 auto 25-70 l130 & connec

Acv
Réf fabricant: A1007650
avec délai
sur devis
Joint neoprene d44x30x2 Acv 55412047
34 page 1 Joint neoprene d44x30x2
Code article PEX: 553626
Acv
Réf fabricant: 55412047
± 3 jours ouvrés
6,00 € TTC
Ressort fixation sonde Acv 47438008
36 page 1 Ressort fixation sonde
Code article PEX: 553400
Acv
Réf fabricant: 47438008
± 3 jours ouvrés
6,00 € TTC
Resistance elect 2x1,4kw Acv 54428183
37 page 1 Resistance elect 2x1,4kw
Code article PEX: 553556
Acv
Réf fabricant: 54428183
± 3 jours ouvrés
87,97 € TTC
Doigt de gant laiton Acv 63438003
38 page 1 Doigt de gant laiton
Code article PEX: 553642
Acv
Réf fabricant: 63438003
± 3 jours ouvrés
58,34 € TTC
Purgeur dair automatique Acv 55445007
39 page 1 Purgeur dair automatique
Code article PEX: 553637
Acv
Réf fabricant: 55445007
± 3 jours ouvrés
42,86 € TTC
Joint soufflet ø21 dp40 md100 Acv 557A0060
40 page 1 Joint soufflet ø21 dp40 md100
Code article PEX: 554160
Acv
Réf fabricant: 557A0060

obsolète

Bouchon resistance elec e-tech Acv 497b1019
41 page 1 Bouchon resistance elec e-tech
Code article PEX: 553835
Acv
Réf fabricant: 497b1019
± 3 jours ouvrés
46,30 € TTC
Cache borne apn 16 mm2 07-311-6755 Acv 54428091
42 page 1 Cache borne apn 16 mm2 07-311-6755
Code article PEX: 194739
Acv
Réf fabricant: 54428091

obsolète

43 page 1 Paire de raccords 1 pour circulateur

Acv
Réf fabricant: 42716011
avec délai
sur devis
43 page 1 Set connexion f ø3/4 x6/4

Acv
Réf fabricant: 42716010
avec délai
sur devis
Carton emballage e-tech 920x492x355 s/ Acv 60772039
90 page 1 Carton emballage e-tech 920x492x355 s/
Code article PEX: 424705
Acv
Réf fabricant: 60772039

obsolète

Pontage 4mm2 bleu 100mm Acv 257F1127
98 page 1 Pontage 4mm2 bleu 100mm
Code article PEX: 193971
Acv
Réf fabricant: 257F1127

obsolète

Faisceau add-on kit sanitaire e-tech w Acv 257F1132
99 page 1 Faisceau add-on kit sanitaire e-tech w
Code article PEX: 553813
Acv
Réf fabricant: 257F1132
± 3 jours ouvrés
210,95 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière ACV E-tech W 09 Triphasé ainsi que des liens vers les articles Acv. En parcourant la page Acv, vous pourrez également trouver toutes les pièces Acv présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
