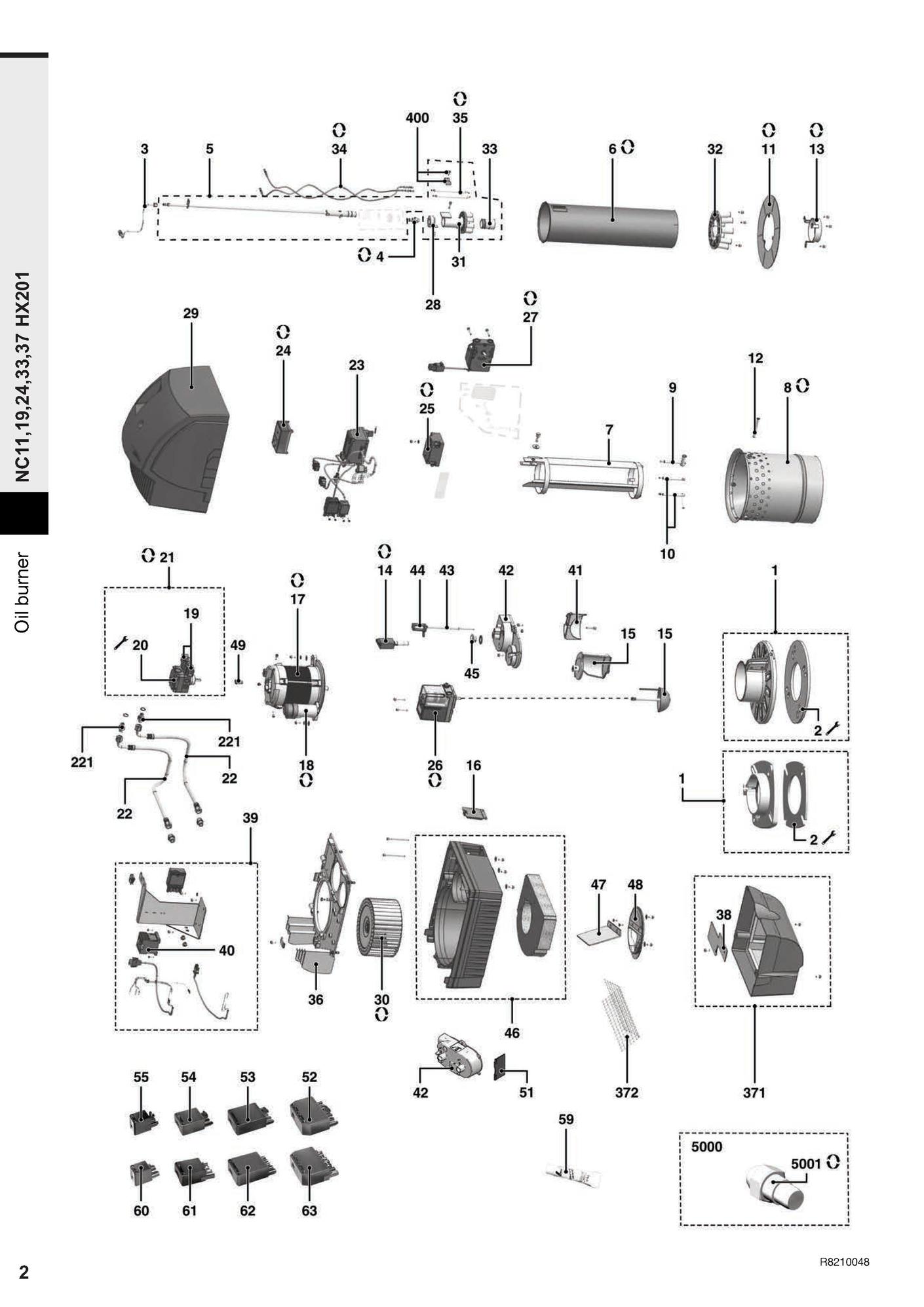

Brûleur Cuenod NC11 HX201 (3770000)
page 2
Pièces détachées Brûleur Cuenod NC11 HX201 (3770000) chez Pièces Express


Référence fabricant
Position Schéma
11040261 Bride de raccord.+joint d120 tk d160-200 1
65002256 Bride de raccord.+joint d260x120 1
60002442 Int/facade chaudiere d260x120 2
11040260 Joint/facade chaudiere d120 tkd160-180 2
65302135 Tube alimentation pompe l138 d4 3
65323382 Gicleur dan 1,65 gph 80° s 4
65002282 Ligne gicleur l505 d9/d18 5
65002274 Tube de flamme peint d120 l300 6
65002350 Tige coulissante l276 d115/111 7
65003206-01 Embout avant d170/150 l170 inconel 617 8
65002295 Supp. tube flam. sup. d9x80/30 9
65002297 Support tube de flamme inf. d9x82 d6x40 10
65002339 Plaque tube flam. d175/113x1.5 11
60002422 Fixat. tube de flamme d10x38mm 12
65002277 Bague interieure d72/69x15 13
60002441 Cellule ird 1010.1 bleu axial OPTION 14
65115366 Cellule klc 2002 14
65002324 Cone reglage air l122 d79 15
60002427 Couvercle plastique 54x70 16
65002333 Moteur 0,26kw 230v d12,7 fin 31/03/2021 17
65302333 Moteur 0,30kw 230v d12,7 debut 01/04/2021 17
65302336 Condensateur 10µf pour moteur 0,30kw debut 01/04/2021 18
65002307 Condensateur 8µf pour moteur 260w fin 31/03/2021 18
13010006 Bobine 19
13010468 Kit filtre d20 a 47/57/67 20
60002437 Filtre tamis/pompe sun 991530 20
65302343 Pompe at2v 45b avec simel accouplement debut 01/04/2021 21
65003418 Pompe sun at2 v 45 b 95xx 6p 0700 21
65302137 Pompe sun kit at2 v 45 b 95xx 6p 0700 fin 31/03/2021 21
60002456 Flexible fioul l 1.6m 22
65302138 Socle/coffret fioul av. cabl. 23
65115358 Coffret dko992-n mod 21 24
60002499 Allumeur ebi 2x7.5kv 25
65002360 Servomoteur regulat. d air sta3 b1.37/6 26
65002363 Servomoteur sta30b1 recircul. av. cable 27
60002466 Cone de regulation d36/18x31/10 28
65302217 Capot nc11...nc37 hx201 29
60002478 Turbine d180x71 d12,7 30
65002322 Diff.air int. 9xd6 nr1 d69/31 d35/28 31
65002318 Diff.air ext.9xd9.5 nr1 d120/68 32
60002433 Insert d14/33,5/30,9x39,5 33
60002495 Cable allumage l390mm 34
65003841 Kit electrodes all. d4x120 d2x 35
65002287 Platine alu 36
65002299 Support coffret fioul cpl. 39
65302139 Contact. lc1k0910p7tq+toron elect. 40
60002452 Contacteur lc1 k0910 p7 tq 40
65002328 Boitier reglage air 42
60002436 Vis de reglage pos. gicleurs 43
60002472 Reglette position gicleurs 44
60002470 Voyant 45
65002268 Carter 46
60002459 Plaque/recyclage air 144x43.9x3 47
65002252 Recyclage air d152/70 48
65302340 Accoup d18/14,7/11x22 pompe/moteur simel 44287 49
65074172 Accouplement pompe 24mm 49
65301361 Volet air 92.7x52x2.1 51
60002491 Prise wieland 7p male 52
60002489 Prise wieland 4p male vert 54
60002488 Prise wieland 3p male noir 55
65110723 Graisse haute temperature 260°c 59
60002483 Prise wieland 3p femelle noir 60
60002484 Prise wieland 4p femelle verte 61
60002486 Prise wieland 7p femelle 63
65002309 Boite a air 371
65002359 Grille de protection 372
65002261 Fixation electrodes d allumage 400
13016100 Gicleur dan 1,10gph 80° s 5001
13016101 Gicleur dan 1,25gph 80° s 5001
13016103 Gicleur dan 1,50gph 80° s 5001
65323382 Gicleur dan 1,65 gph 80° s 5001
127972 Gicleur dan 1,75gph 80° s 5001
121363 Gicleur del 1,10gph 80° a 5001
65003256 Gicleur del 1,10gph 80° b 5001
121364 Gicleur del 1,25gph 80° a 5001
1458649576 Gicleur del 1,25gph 80° b 5001
121366 Gicleur del 1,50gph 80° a 5001
65003257 Gicleur del 1,50gph 80° b 5001
122237 Gicleur del 1,65gph 80° a 5001
65003259 Gicleur del 1,65gph 80° b 5001
121367 Gicleur del 1,75gph 80° a 5001
65003260 Gicleur del 1,75gph 80° b 5001


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Brûleur Cuenod NC11 HX201 (3770000)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 2 Bride de raccord.+joint d120 tk d160-200

Cuenod
Réf fabricant: 11040261
avec délai
sur devis
1 page 2 Bride de raccord.+joint d260x120

Cuenod
Réf fabricant: 65002256
avec délai
sur devis
2 page 2 Int/facade chaudiere d260x120

Cuenod
Réf fabricant: 60002442
avec délai
sur devis
2 page 2 Joint/facade chaudiere d120 tkd160-180

Cuenod
Réf fabricant: 11040260
avec délai
sur devis
3 page 2 Tube alimentation pompe l138 d4

Cuenod
Réf fabricant: 65302135
avec délai
sur devis
Gicleur dan 1,65 gph 80° s Cuenod 65323382
4 page 2 Gicleur dan 1,65 gph 80° s
Code article PEX: 541456
Cuenod
Réf fabricant: 65323382
± 3 jours ouvrés
26,30 € TTC
5 page 2 Ligne gicleur l505 d9/d18

Cuenod
Réf fabricant: 65002282
avec délai
sur devis
6 page 2 Tube de flamme peint d120 l300

Cuenod
Réf fabricant: 65002274
avec délai
sur devis
7 page 2 Tige coulissante l276 d115/111

Cuenod
Réf fabricant: 65002350
avec délai
sur devis
8 page 2 Embout avant d170/150 l170 inconel 617

Cuenod
Réf fabricant: 65003206-01
avec délai
sur devis
9 page 2 Supp. tube flam. sup. d9x80/30

Cuenod
Réf fabricant: 65002295
avec délai
sur devis
10 page 2 Support tube de flamme inf. d9x82 d6x40

Cuenod
Réf fabricant: 65002297
avec délai
sur devis
11 page 2 Plaque tube flam. d175/113x1.5

Cuenod
Réf fabricant: 65002339
avec délai
sur devis
12 page 2 Fixat. tube de flamme d10x38mm

Cuenod
Réf fabricant: 60002422
avec délai
sur devis
13 page 2 Bague interieure d72/69x15

Cuenod
Réf fabricant: 65002277
avec délai
sur devis
14 page 2 Cellule ird 1010.1 bleu axial

Cuenod
Réf fabricant: 60002441
avec délai
sur devis
Cellule klc 2002 Cuenod 65115366
14 page 2 Cellule klc 2002
Code article PEX: 369773
Cuenod
Réf fabricant: 65115366
± 3 jours ouvrés
288,28 € TTC
15 page 2 Cone reglage air l122 d79

Cuenod
Réf fabricant: 65002324
avec délai
sur devis
16 page 2 Couvercle plastique 54x70

Cuenod
Réf fabricant: 60002427
avec délai
sur devis
17 page 2 Moteur 0,26kw 230v d12,7

Cuenod
Réf fabricant: 65002333
avec délai
sur devis
17 page 2 Moteur 0,30kw 230v d12,7

Cuenod
Réf fabricant: 65302333
avec délai
sur devis
18 page 2 Condensateur 10µf pour moteur 0,30kw

Cuenod
Réf fabricant: 65302336
avec délai
sur devis
18 page 2 Condensateur 8µf pour moteur 260w

Cuenod
Réf fabricant: 65002307
avec délai
sur devis
Bobine Cuenod 13010006
19 page 2 Bobine
Code article PEX: 181122
Cuenod
Réf fabricant: 13010006
en stock
109,10 € TTC
Kit filtre d20 a 47/57/67 Cuenod 13010468
20 page 2 Kit filtre d20 a 47/57/67
Code article PEX: 181235
Cuenod
Réf fabricant: 13010468
± 3 jours ouvrés
65,28 € TTC
20 page 2 Filtre tamis/pompe sun 991530

Cuenod
Réf fabricant: 60002437
avec délai
sur devis
21 page 2 Pompe at2v 45b avec simel accouplement

Cuenod
Réf fabricant: 65302343
avec délai
sur devis
21 page 2 Pompe sun at2 v 45 b 95xx 6p 0700

Cuenod
Réf fabricant: 65003418
avec délai
sur devis
21 page 2 Pompe sun kit at2 v 45 b 95xx 6p 0700

Cuenod
Réf fabricant: 65302137
avec délai
sur devis
22 page 2 Flexible fioul l 1.6m

Cuenod
Réf fabricant: 60002456
avec délai
sur devis
23 page 2 Socle/coffret fioul av. cabl.

Cuenod
Réf fabricant: 65302138
avec délai
sur devis
24 page 2 Coffret dko992-n mod 21

Cuenod
Réf fabricant: 65115358
avec délai
sur devis
25 page 2 Allumeur ebi 2x7.5kv

Cuenod
Réf fabricant: 60002499
avec délai
sur devis
26 page 2 Servomoteur regulat. d air sta3 b1.37/6

Cuenod
Réf fabricant: 65002360
avec délai
sur devis
27 page 2 Servomoteur sta30b1 recircul. av. cable

Cuenod
Réf fabricant: 65002363
avec délai
sur devis
28 page 2 Cone de regulation d36/18x31/10

Cuenod
Réf fabricant: 60002466
avec délai
sur devis
29 page 2 Capot nc11...nc37 hx201

Cuenod
Réf fabricant: 65302217
avec délai
sur devis
30 page 2 Turbine d180x71 d12,7

Cuenod
Réf fabricant: 60002478
avec délai
sur devis
31 page 2 Diff.air int. 9xd6 nr1 d69/31 d35/28

Cuenod
Réf fabricant: 65002322
avec délai
sur devis
32 page 2 Diff.air ext.9xd9.5 nr1 d120/68

Cuenod
Réf fabricant: 65002318
avec délai
sur devis
33 page 2 Insert d14/33,5/30,9x39,5

Cuenod
Réf fabricant: 60002433
avec délai
sur devis
34 page 2 Cable allumage l390mm

Cuenod
Réf fabricant: 60002495
avec délai
sur devis
Kit electrodes all. d4x120 d2x Cuenod 65003841
35 page 2 Kit electrodes all. d4x120 d2x
Code article PEX: 719741
Cuenod
Réf fabricant: 65003841
± 3 jours ouvrés
23,71 € TTC
36 page 2 Platine alu

Cuenod
Réf fabricant: 65002287
avec délai
sur devis
39 page 2 Support coffret fioul cpl.

Cuenod
Réf fabricant: 65002299
avec délai
sur devis
40 page 2 Contact. lc1k0910p7tq+toron elect.

Cuenod
Réf fabricant: 65302139
avec délai
sur devis
40 page 2 Contacteur lc1 k0910 p7 tq

Cuenod
Réf fabricant: 60002452
avec délai
sur devis
42 page 2 Boitier reglage air

Cuenod
Réf fabricant: 65002328
avec délai
sur devis
43 page 2 Vis de reglage pos. gicleurs

Cuenod
Réf fabricant: 60002436
avec délai
sur devis
44 page 2 Reglette position gicleurs

Cuenod
Réf fabricant: 60002472
avec délai
sur devis
45 page 2 Voyant

Cuenod
Réf fabricant: 60002470
avec délai
sur devis
46 page 2 Carter

Cuenod
Réf fabricant: 65002268
avec délai
sur devis
47 page 2 Plaque/recyclage air 144x43.9x3

Cuenod
Réf fabricant: 60002459
avec délai
sur devis
48 page 2 Recyclage air d152/70

Cuenod
Réf fabricant: 65002252
avec délai
sur devis
49 page 2 Accoup d18/14,7/11x22 pompe/moteur simel

Cuenod
Réf fabricant: 65302340
avec délai
sur devis
Accouplement pompe 24mm Cuenod 65074172
49 page 2 Accouplement pompe 24mm
Code article PEX: 185331
Cuenod
Réf fabricant: 65074172
en stock
15,26 € TTC
51 page 2 Volet air 92.7x52x2.1

Cuenod
Réf fabricant: 65301361
avec délai
sur devis
52 page 2 Prise wieland 7p male

Cuenod
Réf fabricant: 60002491
avec délai
sur devis
54 page 2 Prise wieland 4p male vert

Cuenod
Réf fabricant: 60002489
avec délai
sur devis
55 page 2 Prise wieland 3p male noir

Cuenod
Réf fabricant: 60002488
avec délai
sur devis
Graisse haute temperature 260°c Cuenod 65110723
59 page 2 Graisse haute temperature 260°c
Code article PEX: 308511
Cuenod
Réf fabricant: 65110723
± 3 jours ouvrés
41,40 € TTC
60 page 2 Prise wieland 3p femelle noir

Cuenod
Réf fabricant: 60002483
avec délai
sur devis
61 page 2 Prise wieland 4p femelle verte

Cuenod
Réf fabricant: 60002484
avec délai
sur devis
63 page 2 Prise wieland 7p femelle

Cuenod
Réf fabricant: 60002486
avec délai
sur devis
371 page 2 Boite a air

Cuenod
Réf fabricant: 65002309
avec délai
sur devis
372 page 2 Grille de protection

Cuenod
Réf fabricant: 65002359
avec délai
sur devis
400 page 2 Fixation electrodes d allumage

Cuenod
Réf fabricant: 65002261
avec délai
sur devis
Gicleur dan 1,10gph 80° s Cuenod 13016100
5001 page 2 Gicleur dan 1,10gph 80° s
Code article PEX: 183033
Cuenod
Réf fabricant: 13016100

obsolète

Gicleur dan 1,25gph 80° s Cuenod 13016101
5001 page 2 Gicleur dan 1,25gph 80° s
Code article PEX: 183034
Cuenod
Réf fabricant: 13016101

obsolète

Gicleur dan 1,50gph 80° s Cuenod 13016103
5001 page 2 Gicleur dan 1,50gph 80° s
Code article PEX: 183036
Cuenod
Réf fabricant: 13016103

obsolète

Gicleur dan 1,65 gph 80° s Cuenod 65323382
5001 page 2 Gicleur dan 1,65 gph 80° s
Code article PEX: 541456
Cuenod
Réf fabricant: 65323382
± 3 jours ouvrés
26,30 € TTC
5001 page 2 Gicleur dan 1,75gph 80° s

Cuenod
Réf fabricant: 127972
avec délai
sur devis
5001 page 2 Gicleur del 1,10gph 80° a

Cuenod
Réf fabricant: 121363
avec délai
sur devis
5001 page 2 Gicleur del 1,10gph 80° b

Cuenod
Réf fabricant: 65003256
avec délai
sur devis
5001 page 2 Gicleur del 1,25gph 80° a

Cuenod
Réf fabricant: 121364
avec délai
sur devis
5001 page 2 Gicleur del 1,25gph 80° b

Cuenod
Réf fabricant: 1458649576
avec délai
sur devis
5001 page 2 Gicleur del 1,50gph 80° a

Cuenod
Réf fabricant: 121366
avec délai
sur devis
5001 page 2 Gicleur del 1,50gph 80° b

Cuenod
Réf fabricant: 65003257
avec délai
sur devis
5001 page 2 Gicleur del 1,65gph 80° a

Cuenod
Réf fabricant: 122237
avec délai
sur devis
5001 page 2 Gicleur del 1,65gph 80° b

Cuenod
Réf fabricant: 65003259
avec délai
sur devis
5001 page 2 Gicleur del 1,75gph 80° a

Cuenod
Réf fabricant: 121367
avec délai
sur devis
5001 page 2 Gicleur del 1,75gph 80° b

Cuenod
Réf fabricant: 65003260
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Brûleur Cuenod NC11 HX201 (3770000) ainsi que des liens vers les articles Cuenod. En parcourant la page Cuenod, vous pourrez également trouver toutes les pièces Cuenod présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
