Brûleur Cuenod CB-NC16 GX107-8 P20-300 (D3-4) (RP3-4) T2 (13017820)
page 2

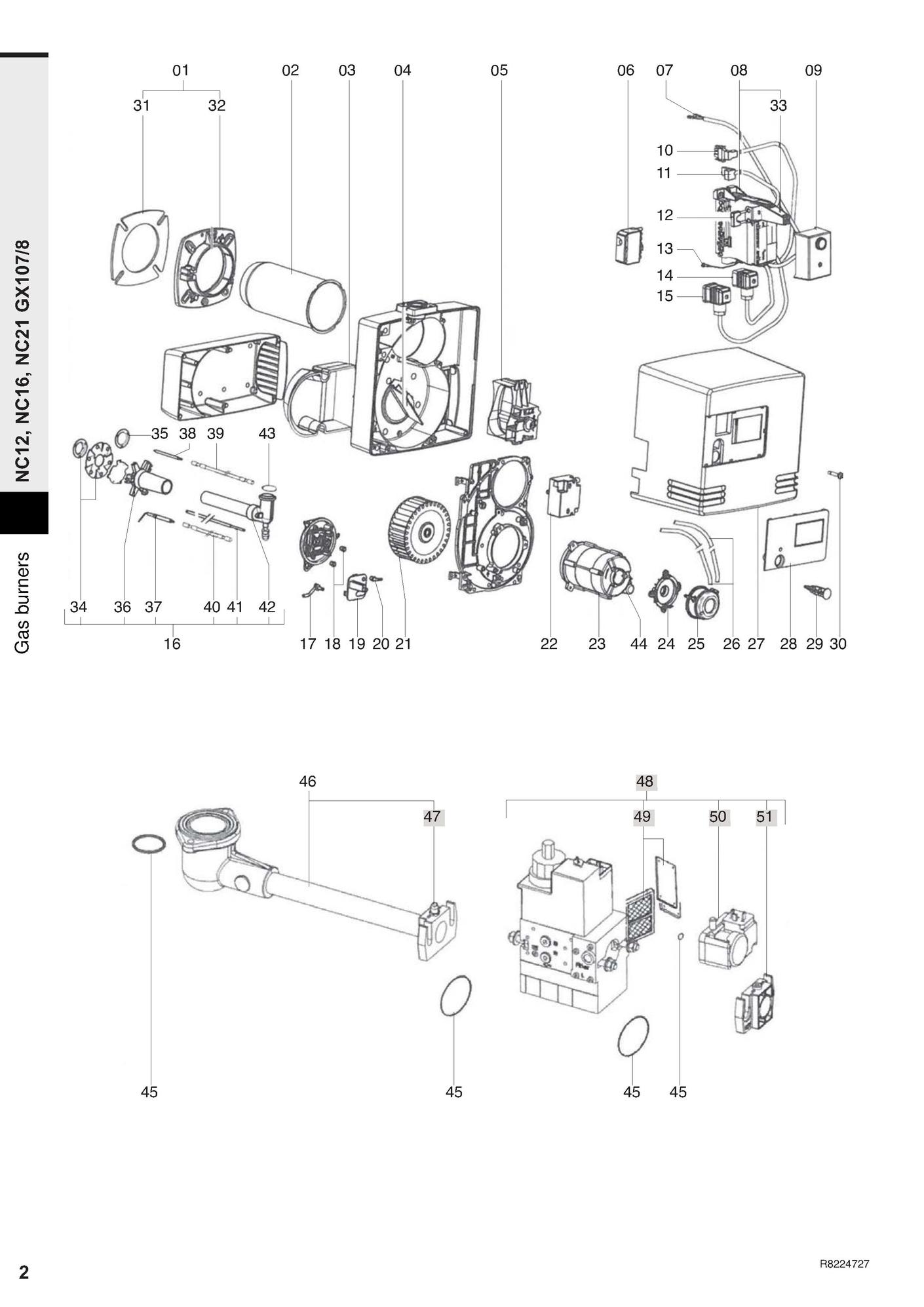

Pièces détachées Brûleur Cuenod CB-NC16 GX107-8 P20-300 (D3-4) (RP3-4) T2 (13017820) chez Pièces Express


Référence fabricant
Position Schéma
13018134 Accessoires chaud. d.115 1
13020499 Embout d115/78-75x350 2
13017369 Isolation / boite a air 3
13017364 Aileron recycl. noir 4
13018138 Ensemble volet air 5
13009670 Prise wieland 7p. 6
13010537 Cable mano. air l.200 / rast5 7
13010521 Cassette raccordement gaz 8
13010522 Boite de controle satronic sg 113 65324244 9
13010519 Cable + prise / moteur 10
13010535 Cable / transformateur 11
13010524 Pont d ionisation 12
13007833 Prise 1p. + cable/terre 13
13010080 Cable manostat gaz 14
13010545 Cable vanne gaz l.1200 15
13018026 Ligne gaz eq. t2 16
13021961 Pipe pression air vg02 /g2 - nc12/21 17
13010058 Serre cable kl4/24z 18
13021960 Plaqu.tabl.bord gaz 19
13013352 Raccord coude polyamid 1/8-d.4 20
13010095 Turbine 160x52 21
65300715 Allumeur ebi 4 1 pc (1-pole) 22
13009981 Moteur 160w 23
13020723 Support manostat huba 24
13020502 Manostat huba air 0,5 a 5 25
5098594983 Tuyau de silicone d8/4 naturel transpare 26
13017370 Capot equipe nc12/16/21 h101 27
13017382 Plaquette frontale nc16 28
13020365 Bouton de rearmement 29
118637 Vis de capot cs,m5x20-5.8zn3/b 30
13018135 Joint bride d115 31
13020517 Joint tresse d115 - graphite (x1) 32
13012597 Colonnette pour cassette 33
13010020 Deflecteur de fl. ek03.24/30 gaz 34
13018630 Diffuseur propane 35
13010023 Etoile repart.gaz d.93 36
13010529 Electrode ionisation nc4 a nc21 a 37
13010528 Electrode allumage 38
13014990 Cable allumage l.510 39
13015121 Cable ionisation lg. 650 40
13018034 Tige reglage tete t2 41
13020258 Coude gaz t2/kl (nc16/21-vg2.160/210) 42
13018089 Joint o ring ã˜30x3 43
65325038 Condensateur 5µf (2p.3) 44
13011111 Kit joint (rampe gaz) 45
13018098 Collecteur monte 3/4 46
13009722 Raccord / prise p.r1/8-d.9 47
13012424 Vanne gaz mb-dle 407 b01 s20 48
13016011 Element filtr. dungs mb...405/407 49
13010078 Manostat dungs gw 150 a5 din 50
13010074 Bride dungs mb 405/407 3/4 g 51


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Brûleur Cuenod CB-NC16 GX107-8 P20-300 (D3-4) (RP3-4) T2 (13017820)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Accessoires chaud. d.115 Cuenod 13018134
1 page 2 Accessoires chaud. d.115
Code article PEX: 183688
Cuenod
Réf fabricant: 13018134
± 3 jours ouvrés
142,30 € TTC
Embout d115/78-75x350 Cuenod 13020499
2 page 2 Embout d115/78-75x350
Code article PEX: 184473
Cuenod
Réf fabricant: 13020499
± 3 jours ouvrés
351,79 € TTC
Isolation / boite a air Cuenod 13017369
3 page 2 Isolation / boite a air
Code article PEX: 183588
Cuenod
Réf fabricant: 13017369
± 3 jours ouvrés
88,30 € TTC
Aileron recycl. noir Cuenod 13017364
4 page 2 Aileron recycl. noir
Code article PEX: 183587
Cuenod
Réf fabricant: 13017364
± 3 jours ouvrés
56,40 € TTC
Ensemble volet air Cuenod 13018138
5 page 2 Ensemble volet air
Code article PEX: 183692
Cuenod
Réf fabricant: 13018138
± 3 jours ouvrés
94,76 € TTC
Prise wieland 7p. Cuenod 13009670
6 page 2 Prise wieland 7p.
Code article PEX: 180974
Cuenod
Réf fabricant: 13009670
± 3 jours ouvrés
37,06 € TTC
Cable mano. air l.200 / rast5 Cuenod 13010537
7 page 2 Cable mano. air l.200 / rast5
Code article PEX: 181289
Cuenod
Réf fabricant: 13010537
± 3 jours ouvrés
41,58 € TTC
Cassette raccord.elect.k7 rast5 g1-2-5 Cuenod 13010521
8 page 2 Cassette raccord.elect.k7 rast5 g1-2-5
Code article PEX: 663084
Cuenod
Réf fabricant: 13010521
en stock
211,16 € TTC
Coffret dmg970 mod 03 Cuenod 13010522
9 page 2 Coffret dmg970 mod 03
Code article PEX: 273349
Cuenod
Réf fabricant: 13010522
en stock
662,80 € TTC
Cable + prise / moteur Cuenod 13010519
10 page 2 Cable + prise / moteur
Code article PEX: 181272
Cuenod
Réf fabricant: 13010519
± 3 jours ouvrés
35,94 € TTC
Cable / transformateur Cuenod 13010535
11 page 2 Cable / transformateur
Code article PEX: 181288
Cuenod
Réf fabricant: 13010535
± 3 jours ouvrés
41,58 € TTC
Cable allumage silicone l380 Cuenod 13010524
12 page 2 Cable allumage silicone l380
Code article PEX: 185395
Cuenod
Réf fabricant: 13010524
± 3 jours ouvrés
39,48 € TTC
Prise 1p. + cable/terre Cuenod 13007833
13 page 2 Prise 1p. + cable/terre
Code article PEX: 180825
Cuenod
Réf fabricant: 13007833
± 3 jours ouvrés
28,20 € TTC
Cable manostat gaz Cuenod 13010080
14 page 2 Cable manostat gaz
Code article PEX: 181186
Cuenod
Réf fabricant: 13010080
± 3 jours ouvrés
61,22 € TTC
Cable vanne gaz l.1200 Cuenod 13010545
15 page 2 Cable vanne gaz l.1200
Code article PEX: 181297
Cuenod
Réf fabricant: 13010545
± 3 jours ouvrés
57,88 € TTC
Ligne gaz eq. t2 Cuenod 13018026
16 page 2 Ligne gaz eq. t2
Code article PEX: 183665
Cuenod
Réf fabricant: 13018026
± 3 jours ouvrés
921,92 € TTC
Pipe pression air vg02 /g2 - nc12/21 Cuenod 13021961
17 page 2 Pipe pression air vg02 /g2 - nc12/21
Code article PEX: 184832
Cuenod
Réf fabricant: 13021961
± 3 jours ouvrés
60,12 € TTC
Serre cable kl4/24z Cuenod 13010058
18 page 2 Serre cable kl4/24z
Code article PEX: 181169
Cuenod
Réf fabricant: 13010058
± 3 jours ouvrés
42,40 € TTC
Plaqu.tabl.bord gaz Cuenod 13021960
19 page 2 Plaqu.tabl.bord gaz
Code article PEX: 184831
Cuenod
Réf fabricant: 13021960
± 3 jours ouvrés
48,50 € TTC
Raccord coude polyamid 1/8-d.4 Cuenod 13013352
20 page 2 Raccord coude polyamid 1/8-d.4
Code article PEX: 182078
Cuenod
Réf fabricant: 13013352
± 3 jours ouvrés
28,52 € TTC
Turbine 160x52 Cuenod 13010095
21 page 2 Turbine 160x52
Code article PEX: 181198
Cuenod
Réf fabricant: 13010095
± 3 jours ouvrés
128,12 € TTC
Transfo gaz Cuenod 65300715
22 page 2 Transfo gaz
Code article PEX: 185807
Cuenod
Réf fabricant: 65300715
en stock
154,20 € TTC
Moteur 160w Cuenod 13009981
23 page 2 Moteur 160w
Code article PEX: 181099
Cuenod
Réf fabricant: 13009981
± 3 jours ouvrés
345,34 € TTC
Support manostat huba Cuenod 13020723
24 page 2 Support manostat huba
Code article PEX: 184553
Cuenod
Réf fabricant: 13020723
± 3 jours ouvrés
27,24 € TTC
Manostat huba air 0,5 a 5 Cuenod 13020502
25 page 2 Manostat huba air 0,5 a 5
Code article PEX: 184474
Cuenod
Réf fabricant: 13020502
± 3 jours ouvrés
121,18 € TTC
26 page 2 Tuyau de silicone d8/4 naturel transpare

Cuenod
Réf fabricant: 5098594983
avec délai
sur devis
Capot equipe nc12/16/21 h101 Cuenod 13017370
27 page 2 Capot equipe nc12/16/21 h101
Code article PEX: 183589
Cuenod
Réf fabricant: 13017370
± 3 jours ouvrés
178,55 € TTC
Plaquette frontale nc16 Cuenod 13017382
28 page 2 Plaquette frontale nc16
Code article PEX: 183594
Cuenod
Réf fabricant: 13017382
± 3 jours ouvrés
sur devis
Bouton de rearmement Cuenod 13020365
29 page 2 Bouton de rearmement
Code article PEX: 184434
Cuenod
Réf fabricant: 13020365
± 3 jours ouvrés
32,39 € TTC
Vis de capot cs,m5x20-5.8zn3/b Cuenod 118637
30 page 2 Vis de capot cs,m5x20-5.8zn3/b
Code article PEX: 369676
Cuenod
Réf fabricant: 118637
± 3 jours ouvrés
22,56 € TTC
Joint bride d115 Cuenod 13018135
31 page 2 Joint bride d115
Code article PEX: 183689
Cuenod
Réf fabricant: 13018135
en stock
34,01 € TTC
Joint tresse d115 - graphite (x1) Cuenod 13020517
32 page 2 Joint tresse d115 - graphite (x1)
Code article PEX: 184478
Cuenod
Réf fabricant: 13020517
± 3 jours ouvrés
51,55 € TTC
Colonnette pour cassette Cuenod 13012597
33 page 2 Colonnette pour cassette
Code article PEX: 181695
Cuenod
Réf fabricant: 13012597
± 3 jours ouvrés
30,30 € TTC
Deflecteur de fl. ek03.24/30 gaz Cuenod 13010020
34 page 2 Deflecteur de fl. ek03.24/30 gaz
Code article PEX: 181135
Cuenod
Réf fabricant: 13010020
± 3 jours ouvrés
150,36 € TTC
Diffuseur propane Cuenod 13018630
35 page 2 Diffuseur propane
Code article PEX: 183840
Cuenod
Réf fabricant: 13018630
± 3 jours ouvrés
42,88 € TTC
Etoile repart.gaz d.93 Cuenod 13010023
36 page 2 Etoile repart.gaz d.93
Code article PEX: 181138
Cuenod
Réf fabricant: 13010023
± 3 jours ouvrés
112,97 € TTC
Electrode ionisation nc4 a nc21 a Cuenod 13010529
37 page 2 Electrode ionisation nc4 a nc21 a
Code article PEX: 181282
Cuenod
Réf fabricant: 13010529
en stock
44,96 € TTC
Electrode allumage Cuenod 13010528
38 page 2 Electrode allumage
Code article PEX: 181281
Cuenod
Réf fabricant: 13010528
En cours de réappro
32,39 € TTC
Cable allumage l.510 Cuenod 13014990
39 page 2 Cable allumage l.510
Code article PEX: 182535
Cuenod
Réf fabricant: 13014990
± 3 jours ouvrés
39,32 € TTC
Cable ionisation lg. 650 Cuenod 13015121
40 page 2 Cable ionisation lg. 650
Code article PEX: 182547
Cuenod
Réf fabricant: 13015121
en stock
47,70 € TTC
Tige reglage tete t2 Cuenod 13018034
41 page 2 Tige reglage tete t2
Code article PEX: 183669
Cuenod
Réf fabricant: 13018034
± 3 jours ouvrés
74,62 € TTC
Coude gaz t2/kl (nc16/21-vg2.160/210) Cuenod 13020258
42 page 2 Coude gaz t2/kl (nc16/21-vg2.160/210)
Code article PEX: 184399
Cuenod
Réf fabricant: 13020258
± 3 jours ouvrés
257,18 € TTC
Joint o ring Ø30x3 Cuenod 13018089
43 page 2 Joint o ring ã˜30x3
Code article PEX: 183677
Cuenod
Réf fabricant: 13018089
± 3 jours ouvrés
14,35 € TTC
Condensateur 5µf (2p.3) Cuenod 65325038
44 page 2 Condensateur 5µf (2p.3)
Code article PEX: 273425
Cuenod
Réf fabricant: 65325038
± 3 jours ouvrés
62,86 € TTC
Kit joint (rampe gaz) Cuenod 13011111
45 page 2 Kit joint (rampe gaz)
Code article PEX: 181384
Cuenod
Réf fabricant: 13011111
± 3 jours ouvrés
142,44 € TTC
Collecteur monte 3/4 Cuenod 13018098
46 page 2 Collecteur monte 3/4
Code article PEX: 183681
Cuenod
Réf fabricant: 13018098
± 3 jours ouvrés
617,99 € TTC
Raccord / prise p.r1/8-d.9 Cuenod 13009722
47 page 2 Raccord / prise p.r1/8-d.9
Code article PEX: 181014
Cuenod
Réf fabricant: 13009722
± 3 jours ouvrés
43,37 € TTC
Vanne gaz mb-dle 407 b01 s20 Cuenod 13012424
48 page 2 Vanne gaz mb-dle 407 b01 s20
Code article PEX: 181686
Cuenod
Réf fabricant: 13012424
± 3 jours ouvrés
1 311,25 € TTC
Element filtr. dungs mb...405/407 Cuenod 13016011
49 page 2 Element filtr. dungs mb...405/407
Code article PEX: 182954
Cuenod
Réf fabricant: 13016011
± 3 jours ouvrés
135,02 € TTC
Manostat dungs gw 150 a5 din Cuenod 13010078
50 page 2 Manostat dungs gw 150 a5 din
Code article PEX: 181184
Cuenod
Réf fabricant: 13010078
± 3 jours ouvrés
137,46 € TTC
Bride dungs mb 405/407 3/4 g Cuenod 13010074
51 page 2 Bride dungs mb 405/407 3/4 g
Code article PEX: 181182
Cuenod
Réf fabricant: 13010074
± 16 jours ouvrés
40,56 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Brûleur Cuenod CB-NC16 GX107-8 P20-300 (D3-4) (RP3-4) T2 (13017820) ainsi que des liens vers les articles Cuenod. En parcourant la page Cuenod, vous pourrez également trouver toutes les pièces Cuenod présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
