Pompe à chaleur Elm Leblanc / Bosch KHE 9 m

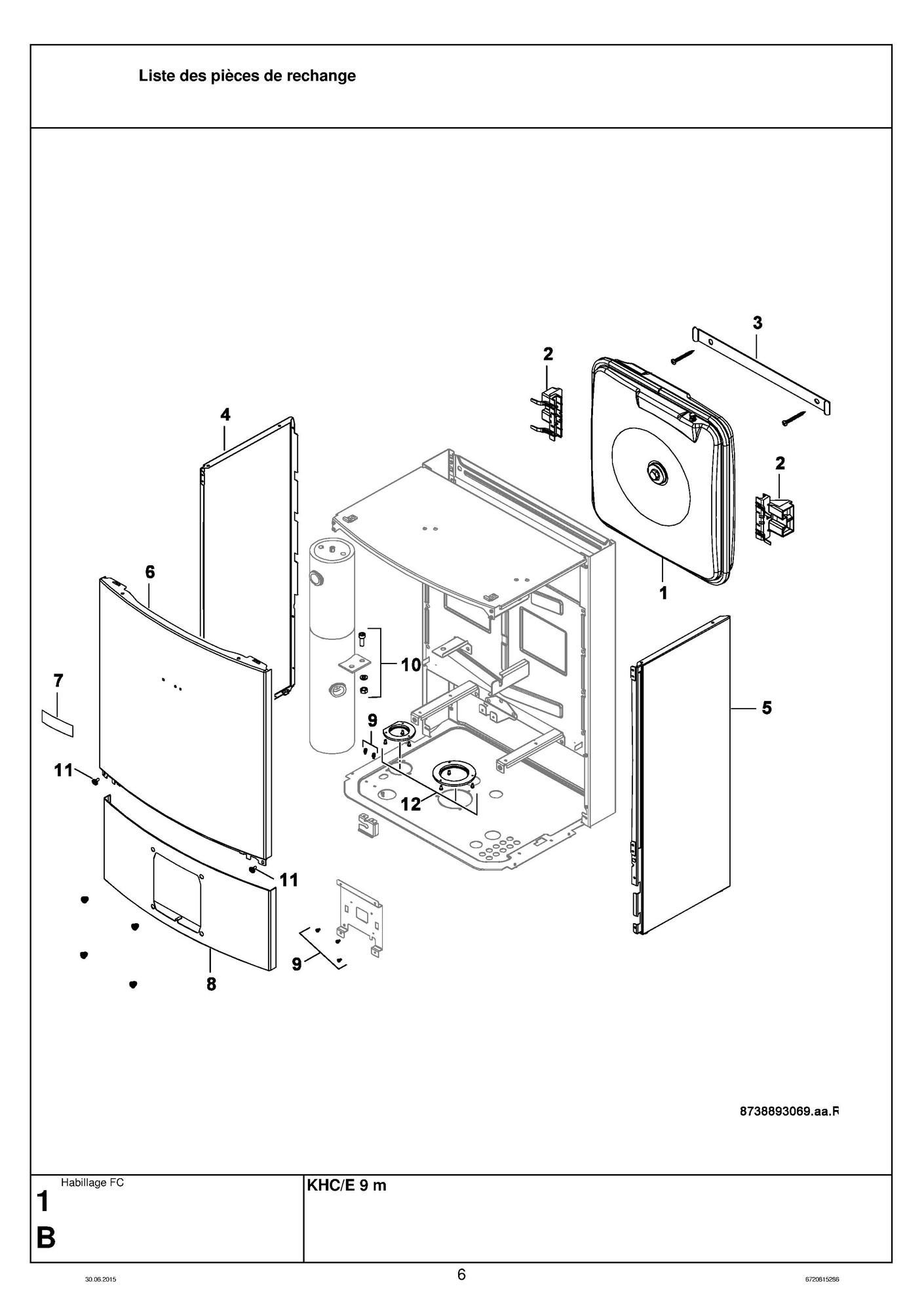

page 6

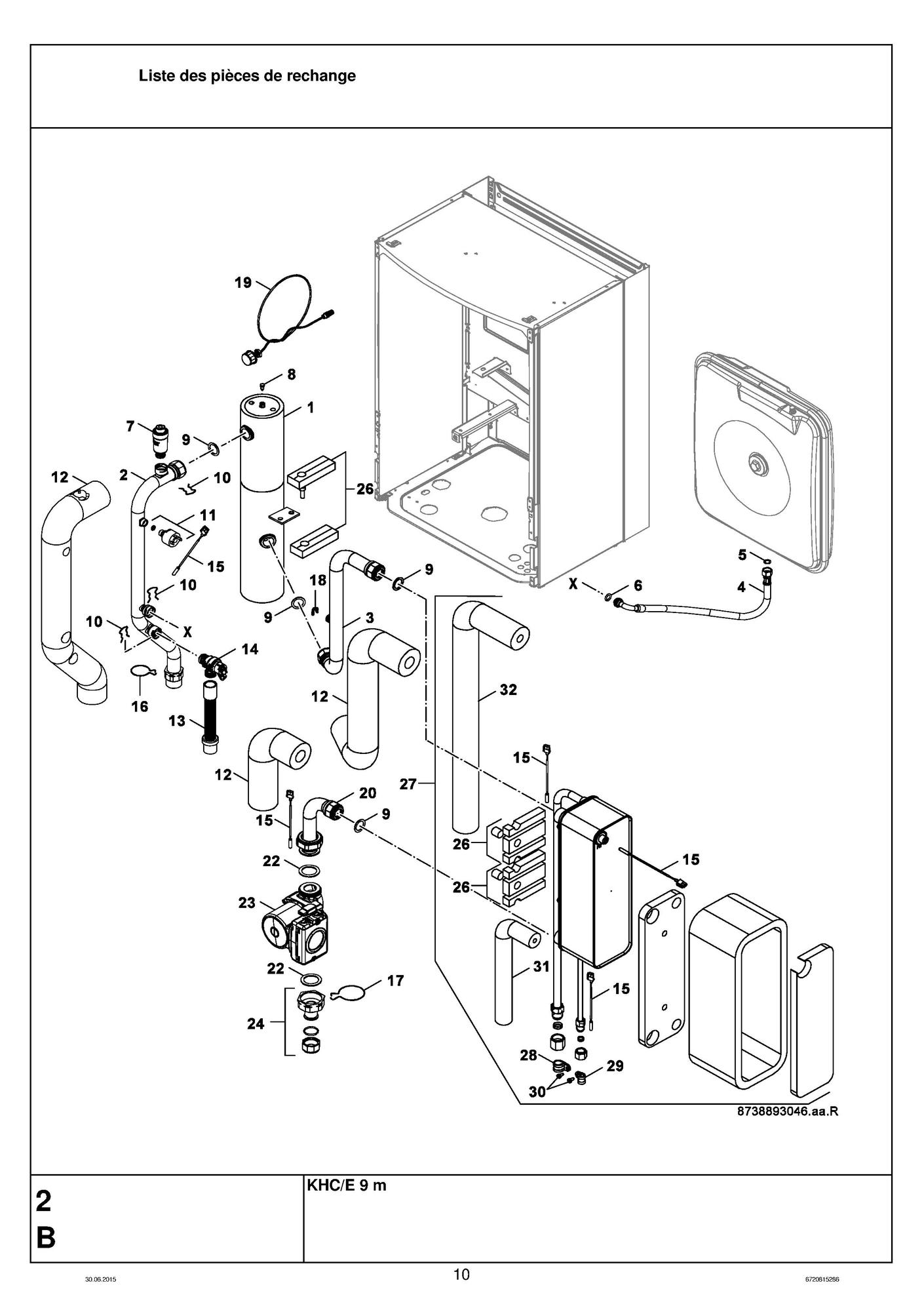

page 10

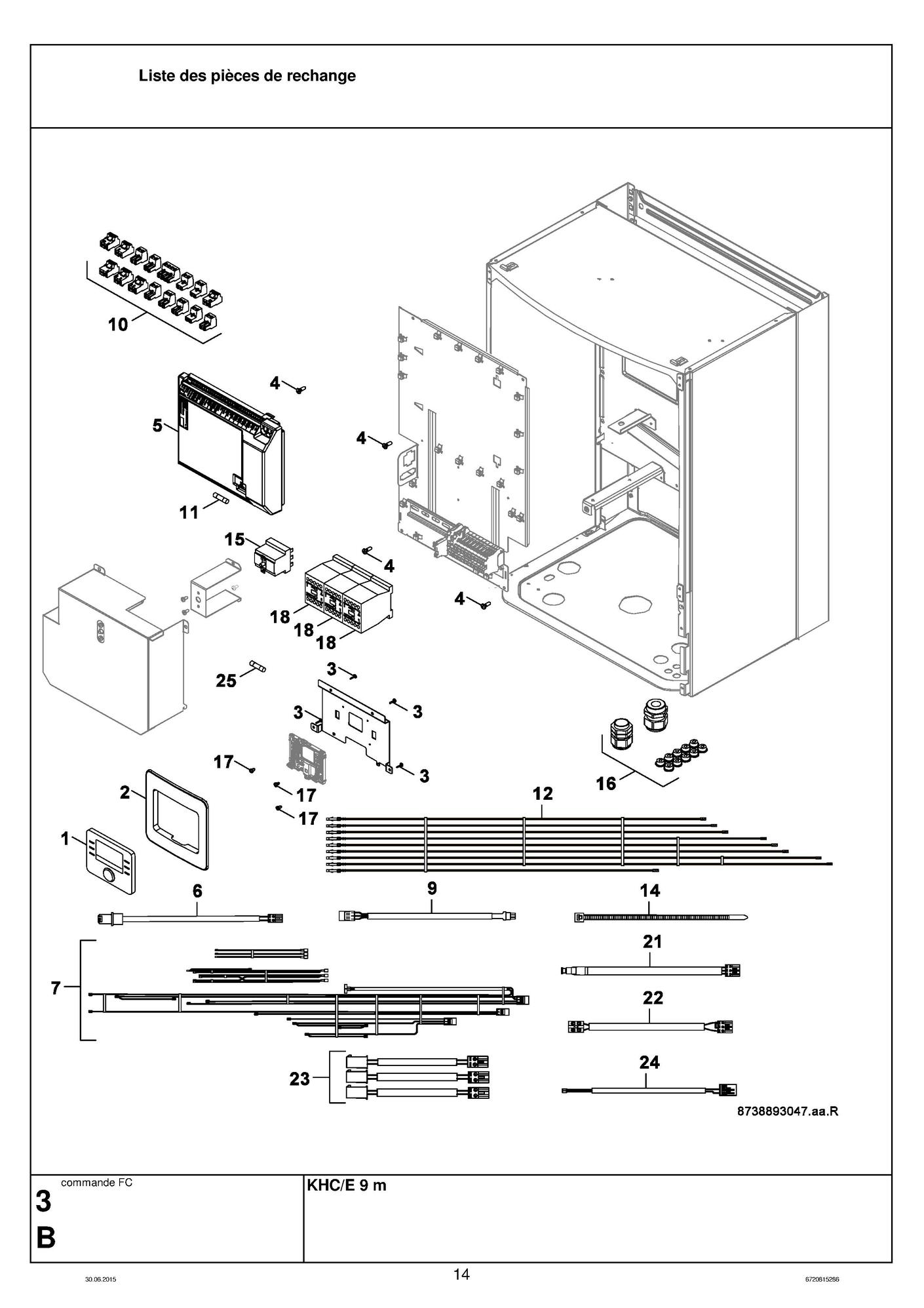

page 14

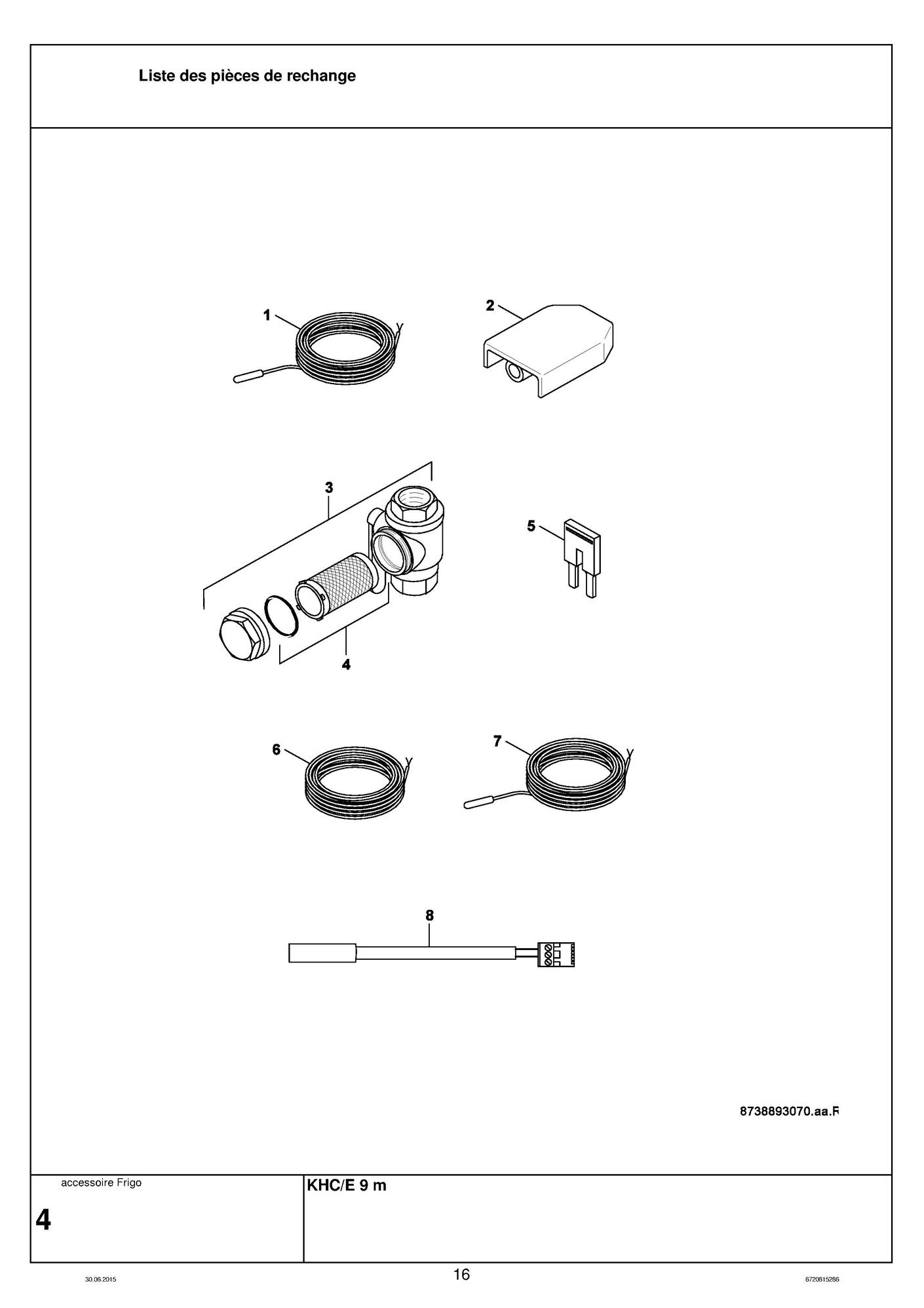

page 16
Pièces détachées Pompe à chaleur Elm Leblanc / Bosch KHE 9 m chez Pièces Express


Référence fabricant
Position Schéma
87185946300 Chauffage electrique (acier inoxydable) 1
87186453890 Tube 2
87186453950 Tube 3
87186451990 Tube flexible de raccordement sanitaire 4
87161409210 Joint 15.0 x 10.0 x 1.0 5
87167711550 Jt.toriq.13,87x3,53 (x10) 6
87160126280 Purgeur 7
87134011020 Vis (10x) m6x10 8
87101031640 Joint(10x) 9
87112000160 Epingle (x10) 10
87160120020 Contact a pression 11
87186459580 Isolation set 12
87186418790 Tuyau l = 315 mm 13
87160108760 Soupape de securite 14
87337026360 Sonde de temperature ntc 200mm r40 molex 15
87186454820 Clip (5x) 16
87186454840 Clip (5x) 17
87199053350 Clip (10x) 18
87186458430 Manometre 19
87186453930 Tube pump 20
87186423670 Joint (10x) g1 1/2 22
87186458460 Circulateur 23
87186454830 Raccord 24
87186467570 Echangeur de chaleur phe (small) 27
87186425030 Clip (10x) d = 16 mm 28
87186424910 Clip (10x) d = 10 mm 29
29144114200 Vis (10x) m5x12 30
87186454020 Isolation 31
87186454030 Isolation 32


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Pompe à chaleur Elm Leblanc / Bosch KHE 9 m



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Chauffage electrique (acier inoxydable) Elm Leblanc / Bosch 87185946300
1 page 10 Chauffage electrique (acier inoxydable)
Code article PEX: 417635
Elm Leblanc / Bosch
Réf fabricant: 87185946300
± 3 jours ouvrés
sur devis
1 page 14 Régulation hpc400 mid

Elm Leblanc / Bosch
Réf fabricant: 87377048510
avec délai
sur devis
Sonde de temperature ntc 1000mm r40 mole Elm Leblanc / Bosch 8738206065
1 page 16 Sonde de temperature ntc 1000mm r40 mole
Code article PEX: 418892
Elm Leblanc / Bosch
Réf fabricant: 8738206065
± 3 jours ouvrés
54,49 € TTC
Vase d expansion 8 l Elm Leblanc / Bosch 87054070060
1 page 6 Vase d expansion 8 l
Code article PEX: 416002
Elm Leblanc / Bosch
Réf fabricant: 87054070060
± 3 jours ouvrés
207,82 € TTC
Cache Elm Leblanc / Bosch 87186466850
2 page 14 Cache
Code article PEX: 417750
Elm Leblanc / Bosch
Réf fabricant: 87186466850
± 3 jours ouvrés
71,71 € TTC
Sonde de temperature Elm Leblanc / Bosch 8738203521
2 page 16 Sonde de temperature
Code article PEX: 296786
Elm Leblanc / Bosch
Réf fabricant: 8738203521
± 3 jours ouvrés
155,45 € TTC
Support plastic Elm Leblanc / Bosch 87186437470
2 page 6 Support plastic
Code article PEX: 417709
Elm Leblanc / Bosch
Réf fabricant: 87186437470
± 3 jours ouvrés
13,79 € TTC
Tube Elm Leblanc / Bosch 87186453890
2 page 10 Tube
Code article PEX: 417723
Elm Leblanc / Bosch
Réf fabricant: 87186453890
± 3 jours ouvrés
194,45 € TTC
Boule filtr.eau av.aimant dn25 Elm Leblanc / Bosch 8733702117
3 page 16 Boule filtr.eau av.aimant dn25
Code article PEX: 692293
Elm Leblanc / Bosch
Réf fabricant: 8733702117
± 3 jours ouvrés
214,70 € TTC
Plaque de raccordement Elm Leblanc / Bosch 87376007100
3 page 6 Plaque de raccordement
Code article PEX: 418239
Elm Leblanc / Bosch
Réf fabricant: 87376007100
± 3 jours ouvrés
38,76 € TTC
Tube Elm Leblanc / Bosch 87186453950
3 page 10 Tube
Code article PEX: 417726
Elm Leblanc / Bosch
Réf fabricant: 87186453950
± 3 jours ouvrés
110,33 € TTC
Vis(10x) Elm Leblanc / Bosch 87160109070
3 page 14 Vis(10x)
Code article PEX: 142071
Elm Leblanc / Bosch
Réf fabricant: 87160109070
± 3 jours ouvrés
9,36 € TTC
Filtre eau dn25 Elm Leblanc / Bosch 8733702122
4 page 16 Filtre eau dn25
Code article PEX: 418070
Elm Leblanc / Bosch
Réf fabricant: 8733702122
± 3 jours ouvrés
12,12 € TTC
Paroi laterale lhs Elm Leblanc / Bosch 87186458490
4 page 6 Paroi laterale lhs
Code article PEX: 417742
Elm Leblanc / Bosch
Réf fabricant: 87186458490
± 3 jours ouvrés
45,50 € TTC
Tube flexible de raccordement sanitaire Elm Leblanc / Bosch 87186451990
4 page 10 Tube flexible de raccordement sanitaire
Code article PEX: 417719
Elm Leblanc / Bosch
Réf fabricant: 87186451990
± 3 jours ouvrés
32,33 € TTC
Vis (10x) Elm Leblanc / Bosch 87134011090
4 page 14 Vis (10x)
Code article PEX: 141823
Elm Leblanc / Bosch
Réf fabricant: 87134011090
± 3 jours ouvrés
9,66 € TTC
5 page 14 Carte circuit imprimé cuhp bo/ju/elm idu

Elm Leblanc / Bosch
Réf fabricant: 8738206874
avec délai
sur devis
Joint 15.0 x 10.0 x 1.0 Elm Leblanc / Bosch 87161409210
5 page 10 Joint 15.0 x 10.0 x 1.0
Code article PEX: 416250
Elm Leblanc / Bosch
Réf fabricant: 87161409210
± 3 jours ouvrés
6,90 € TTC
Paroi laterale rhs Elm Leblanc / Bosch 87186458440
5 page 6 Paroi laterale rhs
Code article PEX: 417739
Elm Leblanc / Bosch
Réf fabricant: 87186458440
± 3 jours ouvrés
45,50 € TTC
Pont Elm Leblanc / Bosch 87185895380
5 page 16 Pont
Code article PEX: 417564
Elm Leblanc / Bosch
Réf fabricant: 87185895380
± 3 jours ouvrés
6,90 € TTC
Cable Elm Leblanc / Bosch 87185910180
6 page 14 Cable
Code article PEX: 417613
Elm Leblanc / Bosch
Réf fabricant: 87185910180
± 3 jours ouvrés
24,83 € TTC
Cable molex 4m Elm Leblanc / Bosch 8738206161
6 page 16 Cable molex 4m
Code article PEX: 418908
Elm Leblanc / Bosch
Réf fabricant: 8738206161
± 3 jours ouvrés
64,82 € TTC
Jt.toriq.13,87x3,53 (x10) Elm Leblanc / Bosch 87167711550
6 page 10 Jt.toriq.13,87x3,53 (x10)
Code article PEX: 144214
Elm Leblanc / Bosch
Réf fabricant: 87167711550
en stock
40,58 € TTC
Panneau avant haut Elm Leblanc / Bosch 87186458470
6 page 6 Panneau avant haut
Code article PEX: 417741
Elm Leblanc / Bosch
Réf fabricant: 87186458470
± 3 jours ouvrés
61,82 € TTC
Cable Elm Leblanc / Bosch 87185892910
7 page 14 Cable
Code article PEX: 417553
Elm Leblanc / Bosch
Réf fabricant: 87185892910
± 3 jours ouvrés
38,62 € TTC
Purgeur Elm Leblanc / Bosch 87160126280
7 page 10 Purgeur
Code article PEX: 416077
Elm Leblanc / Bosch
Réf fabricant: 87160126280
± 3 jours ouvrés
57,94 € TTC
Logo elm leblanc Elm Leblanc / Bosch 87182228280
7 page 6 Logo elm leblanc
Code article PEX: 144988
Elm Leblanc / Bosch
Réf fabricant: 87182228280
± 3 jours ouvrés
13,79 € TTC
Sonde temperature ballon Elm Leblanc / Bosch 87145000340
7 page 16 Sonde temperature ballon
Code article PEX: 141969
Elm Leblanc / Bosch
Réf fabricant: 87145000340

obsolète

Panneau avant bas Elm Leblanc / Bosch 87186466840
8 page 6 Panneau avant bas
Code article PEX: 417749
Elm Leblanc / Bosch
Réf fabricant: 87186466840
± 3 jours ouvrés
45,50 € TTC
Sonde de temperature 6m Elm Leblanc / Bosch 8737601713
8 page 16 Sonde de temperature 6m
Code article PEX: 418245
Elm Leblanc / Bosch
Réf fabricant: 8737601713
± 3 jours ouvrés
32,33 € TTC
Vis (10x) m6x10 Elm Leblanc / Bosch 87134011020
8 page 10 Vis (10x) m6x10
Code article PEX: 172798
Elm Leblanc / Bosch
Réf fabricant: 87134011020
± 3 jours ouvrés
53,78 € TTC
Cable g2&t9/hmi/ip_modul Elm Leblanc / Bosch 87185892920
9 page 14 Cable g2&t9/hmi/ip_modul
Code article PEX: 417554
Elm Leblanc / Bosch
Réf fabricant: 87185892920
± 3 jours ouvrés
51,02 € TTC
Joint(10x) Elm Leblanc / Bosch 87101031640
9 page 10 Joint(10x)
Code article PEX: 141613
Elm Leblanc / Bosch
Réf fabricant: 87101031640

obsolète

Vis (10x) m4x6 Elm Leblanc / Bosch 87199051460
9 page 6 Vis (10x) m4x6
Code article PEX: 179896
Elm Leblanc / Bosch
Réf fabricant: 87199051460
± 3 jours ouvrés
7,80 € TTC
Connecteur set Elm Leblanc / Bosch 8738206040
10 page 14 Connecteur set
Code article PEX: 418885
Elm Leblanc / Bosch
Réf fabricant: 8738206040
± 3 jours ouvrés
86,44 € TTC
Epingle (x10) Elm Leblanc / Bosch 87112000160
10 page 10 Epingle (x10)
Code article PEX: 141759
Elm Leblanc / Bosch
Réf fabricant: 87112000160
± 3 jours ouvrés
9,96 € TTC
Kit de montage m8x30 Elm Leblanc / Bosch 29180602460
10 page 6 Kit de montage m8x30
Code article PEX: 170168
Elm Leblanc / Bosch
Réf fabricant: 29180602460
± 3 jours ouvrés
15,18 € TTC
Contact a pression Elm Leblanc / Bosch 87160120020
11 page 10 Contact a pression
Code article PEX: 416075
Elm Leblanc / Bosch
Réf fabricant: 87160120020
± 3 jours ouvrés
sur devis
Fusible arriere 5x20 6,3at 230v (10x) Elm Leblanc / Bosch 8718578518
11 page 14 Fusible arriere 5x20 6,3at 230v (10x)
Code article PEX: 417263
Elm Leblanc / Bosch
Réf fabricant: 8718578518
± 3 jours ouvrés
17,93 € TTC
Vis (10x) Elm Leblanc / Bosch 87134030120
11 page 6 Vis (10x)
Code article PEX: 416049
Elm Leblanc / Bosch
Réf fabricant: 87134030120
± 3 jours ouvrés
6,90 € TTC
Cable Elm Leblanc / Bosch 87185892900
12 page 14 Cable
Code article PEX: 417552
Elm Leblanc / Bosch
Réf fabricant: 87185892900
± 3 jours ouvrés
45,50 € TTC
Insulation set Elm Leblanc / Bosch 87186467620
12 page 6 Insulation set
Code article PEX: 417752
Elm Leblanc / Bosch
Réf fabricant: 87186467620
± 3 jours ouvrés
19,31 € TTC
Isolation set Elm Leblanc / Bosch 87186459580
12 page 10 Isolation set
Code article PEX: 417744
Elm Leblanc / Bosch
Réf fabricant: 87186459580
± 3 jours ouvrés
26,21 € TTC
Tuyau l = 315 mm Elm Leblanc / Bosch 87186418790
13 page 10 Tuyau l = 315 mm
Code article PEX: 179698
Elm Leblanc / Bosch
Réf fabricant: 87186418790
± 3 jours ouvrés
24,83 € TTC
Cable fastener (x10) Elm Leblanc / Bosch 87185794450
14 page 14 Cable fastener (x10)
Code article PEX: 417265
Elm Leblanc / Bosch
Réf fabricant: 87185794450
± 3 jours ouvrés
5,52 € TTC
Soupape de securite Elm Leblanc / Bosch 87160108760
14 page 10 Soupape de securite
Code article PEX: 268647
Elm Leblanc / Bosch
Réf fabricant: 87160108760
en stock
26,54 € TTC
Limiteur de temperature 95, 1,7m Elm Leblanc / Bosch 87185826310
15 page 14 Limiteur de temperature 95, 1,7m
Code article PEX: 419080
Elm Leblanc / Bosch
Réf fabricant: 87185826310
± 3 jours ouvrés
172,20 € TTC
Sonde de temperature ntc 200mm r40 molex Elm Leblanc / Bosch 87337026360
15 page 10 Sonde de temperature ntc 200mm r40 molex
Code article PEX: 418073
Elm Leblanc / Bosch
Réf fabricant: 87337026360
± 3 jours ouvrés
54,49 € TTC
Clip (5x) Elm Leblanc / Bosch 87186454820
16 page 10 Clip (5x)
Code article PEX: 417731
Elm Leblanc / Bosch
Réf fabricant: 87186454820
± 3 jours ouvrés
4,14 € TTC
Passe-cables set Elm Leblanc / Bosch 87376010950
16 page 14 Passe-cables set
Code article PEX: 418241
Elm Leblanc / Bosch
Réf fabricant: 87376010950
± 3 jours ouvrés
45,50 € TTC
Clip (5x) Elm Leblanc / Bosch 87186454840
17 page 10 Clip (5x)
Code article PEX: 417733
Elm Leblanc / Bosch
Réf fabricant: 87186454840
± 3 jours ouvrés
5,52 € TTC
Vis (10x) m4x6 Elm Leblanc / Bosch 87199051460
17 page 14 Vis (10x) m4x6
Code article PEX: 179896
Elm Leblanc / Bosch
Réf fabricant: 87199051460
± 3 jours ouvrés
7,80 € TTC
Relais ecolane se 6-7-9-11 c/s - ae 12-1 Elm Leblanc / Bosch 87172010480
18 page 14 Relais ecolane se 6-7-9-11 c/s - ae 12-1
Code article PEX: 178137
Elm Leblanc / Bosch
Réf fabricant: 87172010480
± 3 jours ouvrés
144,44 € TTC
Clip (10x) Elm Leblanc / Bosch 87199053350
18 page 10 Clip (10x)
Code article PEX: 145195
Elm Leblanc / Bosch
Réf fabricant: 87199053350
± 3 jours ouvrés
61,82 € TTC
Manometre Elm Leblanc / Bosch 87186458430
19 page 10 Manometre
Code article PEX: 417738
Elm Leblanc / Bosch
Réf fabricant: 87186458430

obsolète

Tube pump Elm Leblanc / Bosch 87186453930
20 page 10 Tube pump
Code article PEX: 417725
Elm Leblanc / Bosch
Réf fabricant: 87186453930
± 3 jours ouvrés
121,36 € TTC
Cable Elm Leblanc / Bosch 87185963300
21 page 14 Cable
Code article PEX: 417647
Elm Leblanc / Bosch
Réf fabricant: 87185963300
± 3 jours ouvrés
19,31 € TTC
Cable Elm Leblanc / Bosch 87185964310
22 page 14 Cable
Code article PEX: 417653
Elm Leblanc / Bosch
Réf fabricant: 87185964310
± 3 jours ouvrés
13,79 € TTC
Joint (10x) g1 1/2 Elm Leblanc / Bosch 87186423670
22 page 10 Joint (10x) g1 1/2
Code article PEX: 179719
Elm Leblanc / Bosch
Réf fabricant: 87186423670
± 3 jours ouvrés
32,33 € TTC
Cable Elm Leblanc / Bosch 8737601712
23 page 14 Cable
Code article PEX: 418244
Elm Leblanc / Bosch
Réf fabricant: 8737601712
± 3 jours ouvrés
35,86 € TTC
Circulateur Elm Leblanc / Bosch 87186458460
23 page 10 Circulateur
Code article PEX: 417740
Elm Leblanc / Bosch
Réf fabricant: 87186458460
± 3 jours ouvrés
497,71 € TTC
Cable Elm Leblanc / Bosch 87329003170
24 page 14 Cable
Code article PEX: 418049
Elm Leblanc / Bosch
Réf fabricant: 87329003170
± 3 jours ouvrés
13,79 € TTC
Raccord Elm Leblanc / Bosch 87186454830
24 page 10 Raccord
Code article PEX: 417732
Elm Leblanc / Bosch
Réf fabricant: 87186454830
± 3 jours ouvrés
69,34 € TTC
Fusible 2,5a (x10) Elm Leblanc / Bosch 87160109140
25 page 14 Fusible 2,5a (x10)
Code article PEX: 140681
Elm Leblanc / Bosch
Réf fabricant: 87160109140
± 3 jours ouvrés
30,34 € TTC
Echangeur de chaleur phe (small) Elm Leblanc / Bosch 87186467570
27 page 10 Echangeur de chaleur phe (small)
Code article PEX: 417751
Elm Leblanc / Bosch
Réf fabricant: 87186467570
± 3 jours ouvrés
784,69 € TTC
Clip (10x) d = 16 mm Elm Leblanc / Bosch 87186425030
28 page 10 Clip (10x) d = 16 mm
Code article PEX: 179723
Elm Leblanc / Bosch
Réf fabricant: 87186425030
± 3 jours ouvrés
64,82 € TTC
Clip (10x) d = 10 mm Elm Leblanc / Bosch 87186424910
29 page 10 Clip (10x) d = 10 mm
Code article PEX: 179721
Elm Leblanc / Bosch
Réf fabricant: 87186424910
± 3 jours ouvrés
51,02 € TTC
Vis (10x) m5x12 Elm Leblanc / Bosch 29144114200
30 page 10 Vis (10x) m5x12
Code article PEX: 170163
Elm Leblanc / Bosch
Réf fabricant: 29144114200

obsolète

Isolation Elm Leblanc / Bosch 87186454020
31 page 10 Isolation
Code article PEX: 417727
Elm Leblanc / Bosch
Réf fabricant: 87186454020
± 3 jours ouvrés
13,79 € TTC
Isolation Elm Leblanc / Bosch 87186454030
32 page 10 Isolation
Code article PEX: 417728
Elm Leblanc / Bosch
Réf fabricant: 87186454030
± 3 jours ouvrés
22,07 € TTC
Module ip*2lol/06 ems2 Elm Leblanc / Bosch 8733704175
  Module ip*2lol/06 ems2
Code article PEX: 692605
Elm Leblanc / Bosch
Réf fabricant: 8733704175
± 3 jours ouvrés
474,73 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Elm Leblanc / Bosch KHE 9 m ainsi que des liens vers les articles Elm Leblanc / Bosch. En parcourant la page Elm Leblanc / Bosch, vous pourrez également trouver toutes les pièces Elm Leblanc / Bosch présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
