Brûleur Chappee CF4R

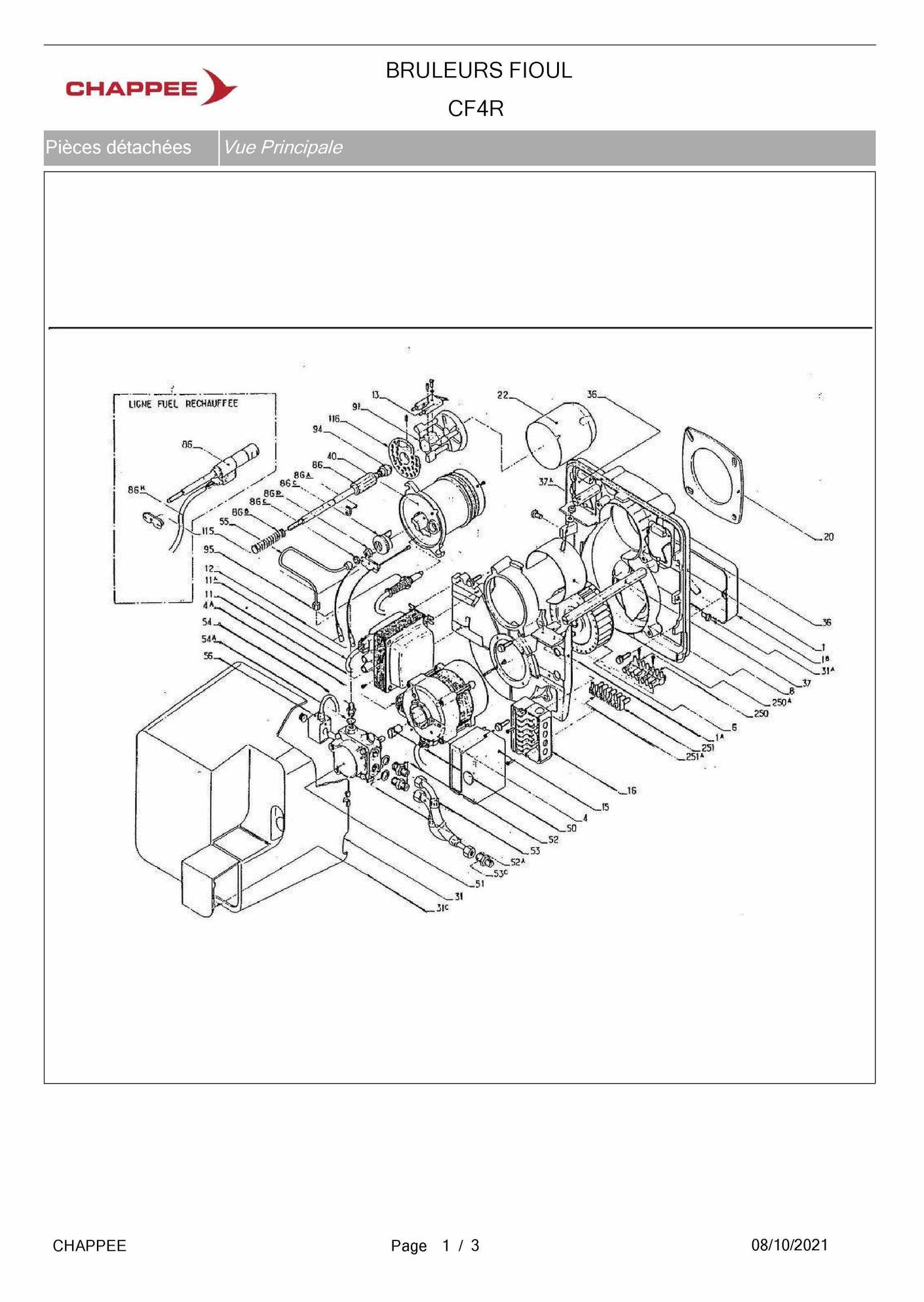

page 1

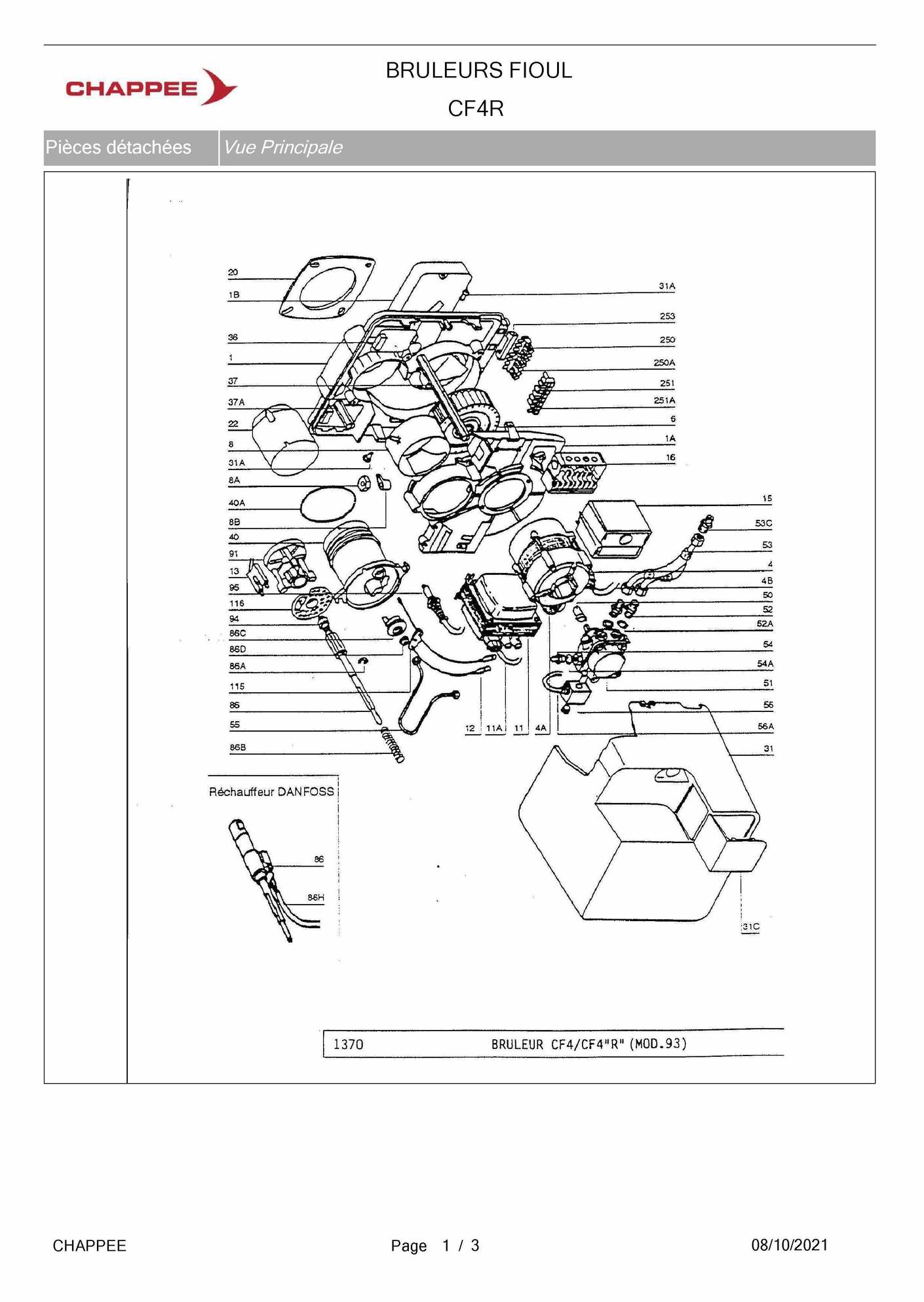

page 4
Pièces détachées Brûleur Chappee CF4R chez Pièces Express


Référence fabricant
Position Schéma
S58119299 Demi volute arriere 1
S58254059 Demi volute avant 1A
S58119301 Boite a air 1B
S58209862 Moteur 235 nds 85w smen 4
S58209849 Moteur bruleur aeg 90w(code 881084021) 4
S58209861 Moteur c3a 5mf 220 2800t 4
S58209863 Moteur eb 95c 28/2 aeg ... 4
S58209858 Condensateur 3mf (aeg)+ecrou 4A
S58209851 Condensateur 5 mf 4A
S58209859 Condensateur 5mf 400v 4A
S58518447 Cable aliment.moteur aeg 4B
S58409921 Turbine 108x34 m4 cougar 6
S58179965 Volet d air 8
S58808196 Ecrou hm m6 plastique 8A
S58179960 Index 3b-36015 8B
S58504223 Allumeur electro.sem type ... 11
S58504222 Transfo zm20/10 enr ... 11
S58083188 Cable raccord.transfo.52l1050 11A
S58083213 Fil ht allumag.4kg rep.1 l 380 12
S58528424 Bloc d electrodes fioul 13
S58539774 Bloc actif ma55 h avec rechauffeur 15
S58537111 Socle s 401 16
S58390081 Joint bride brul. c.c silicate 4 kg (d. int 90mm) 20
S58169639 Tuyere cougar f4-02 22
S58149232 Capot rouge (fioul) 31
S58808205 Vis cl m6x20 31A
S58927873 Enjoliveur cf4 31C
S58927882 Enjoliveur cf4.r 31C
S58179959 Clapet fva 36
S58808250 Ecrou droit 37
S58149353 Ecrou droit zingue blanc 37
S58808093 Ecrou gauche 37A
S58083137 Support tuyere 40
S58371301 Joint torique pb.701 p/f4 40A
S58409930 Accouplement aeg 881 50
S58409929 Accouplement moteur smen 50
S58409923 Accouplement moteur/pompe 50
S58409931 Accouplement simel v1350 50
S58329091 Pompe as47c 1538 1p0500 51
S50035058 Pompe bfp 21 l3 (071n0170) 51
S58329132 Pompe bfp 21 l3 ... 51
S58329127 Pompe ms21 l3 rot.g. 220v 51
S58329094 Pompe uni2.2l1l14 d32 ev220 51
S58362011 Embout m.1/4-1/4 g/coni.lait. 52
S58378001 Joint cuivre 13 52A
S58366612 Flexible + raccord (x1) 53
S58366623 Flexible d7 lg=1200 3/8 53
S58363600 Mamelon 3/8 -3/8 laiton 53A
S58371304 Manchon 3/8 -3/8 conique 53A
S58370991 Embout double 54
S58378206 Joint cuivre cr4x8,5x1,5 54A
S58716657 Tube refoul/ppe (obsolète, plus fourni) 55
S50035102 Bobine 220v p/bfp (071n0010) 56
S58329138 Bobine ev.071n0051 220v 50hz 56
S50036625 Bobine pompe ms 071g003100 56
S58327612 Electrov. 220v cplt pompe as 56
S50035346 Electrov.uni 2.2 uni-e 2.2 ... 56
S58329130 Electrovanne ms21 (71g0031) 56
S58329118 Ev.typ.v220v50hz ... 56
S58329133 Cable pompe v1 lg.630 ... 56A
S58084011 Ligne gicleur nue 4kg 86
S58083138 Ligne gicleur nue cougar ... 86
S58347984 Rechauffeur danfoss 30n1229 86
S58808155 Anneau truarc type 4 7133-10 86A
S58333410 Ressort de rappel 86B
S58179937 Bouton de reglage 86C
S58808156 Ecrou nylstop m8x100-t06 1220 86D
S58518417 Cable a/connecteur rechauf. 86H
S58083252 Stabilisateur 6 fentes 4 kg 91
S57805798 Cellule 8209 95
S58539710 Cellule 8209b 95
S58253470 Bouchon passe fils ht+rechauf. 115
S58253287 Bouchon passe fils ht 115
S58083219 Tranquillisat. & vis ... 116
S58589873 Connecteur f.noir (9303132/53) 250
S58589882 Connecteur st 18/4 93031 5153 250A
S58589864 Connect.m.noir 9303233/53 f/g4 251
S58589885 Connecteur st 18/4 93032 4953 251A
S58589933 Etrier + bride 253


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Brûleur Chappee CF4R



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 4 Demi volute arriere

Chappée
Réf fabricant: S58119299
avec délai
sur devis
1 page 1 Demi volute arriere

Chappée
Réf fabricant: S58253285
avec délai
sur devis
1A page 4 Demi volute avant

Chappée
Réf fabricant: S58254059
avec délai
sur devis
1A page 1 Ens.cplt demi-volute ar.4kg

Chappée
Réf fabricant: S50039003
avec délai
sur devis
1B page 4 Boite a air

Chappée
Réf fabricant: S58119301
avec délai
sur devis
1B page 1 Ens.boite a air + vis 4kg

Chappée
Réf fabricant: S50039005
avec délai
sur devis
4 page 1 Ens.moteur 4/7/12kg

Chappée
Réf fabricant: S50039008
avec délai
sur devis
4 page 4 Moteur 235 nds 85w smen

Chappée
Réf fabricant: S58209862
avec délai
sur devis
Moteur bruleur aeg 90w(code 881084021) Chappée S58209849
4 page 4 Moteur bruleur aeg 90w(code 881084021)
Code article PEX: 163535
Chappée
Réf fabricant: S58209849
± 3 jours ouvrés
273,60 € TTC
4 page 4 Moteur c3a 5mf 220 2800t

Chappée
Réf fabricant: S58209861
avec délai
sur devis
4 page 4 Moteur eb 95c 28/2 aeg ...

Chappée
Réf fabricant: S58209863
avec délai
sur devis
Condensateur 3mf+capot prote Chappée S58209858
Condensateur 3mf+capot prote
Code article PEX: 162949
Chappée
Réf fabricant: S58209858
en stock
33,48 € TTC
Condensateur 5 mf Chappée S58209851
Condensateur 5 mf
Code article PEX: 163536
Chappée
Réf fabricant: S58209851
en stock
13,08 € TTC
Condensateur 5mf 400v Chappée S58209859
Condensateur 5mf 400v
Code article PEX: 163540
Chappée
Réf fabricant: S58209859

obsolète

Cable aliment.moteur aeg Chappée S58518447
Cable aliment.moteur aeg
Code article PEX: 163846
Chappée
Réf fabricant: S58518447

obsolète

6 page 1 Turbine + vis 4/7kg

Chappée
Réf fabricant: S58409927
avec délai
sur devis
6 page 4 Turbine 108x34 m4 cougar

Chappée
Réf fabricant: S58409921
avec délai
sur devis
8 page 4 Volet d air

Chappée
Réf fabricant: S58179965
avec délai
sur devis
8 page 1 Volet d air cplt 4kg

Chappée
Réf fabricant: S50039010
avec délai
sur devis
Ecrou hm m6 plastique Chappée S58808196
8A page 4 Ecrou hm m6 plastique
Code article PEX: 164108
Chappée
Réf fabricant: S58808196
± 3 jours ouvrés
sur devis
Index 3b-36015 Chappée S58179960
8B page 4 Index 3b-36015
Code article PEX: 163515
Chappée
Réf fabricant: S58179960
± 3 jours ouvrés
sur devis
11 page 4 Allumeur electro.sem type ...

Chappée
Réf fabricant: S58504223
avec délai
sur devis
11 page 4 Transfo zm20/10 enr ...

Chappée
Réf fabricant: S58504222
avec délai
sur devis
Transfo.allum.+vis 4/7/12kg Chappée S50039011
11 page 1 Transfo.allum.+vis 4/7/12kg
Code article PEX: 162230
Chappée
Réf fabricant: S50039011

obsolète

Cable raccord.transfo.52l1050 Chappée S58083188
Cable raccord.transfo.52l1050
Code article PEX: 162906
Chappée
Réf fabricant: S58083188
± 3 jours ouvrés
59,40 € TTC
Fil ht allumag.4kg rep.1 l 380 Chappée S58083213
Fil ht allumag.4kg rep.1 l 380
Code article PEX: 162908
Chappée
Réf fabricant: S58083213
en stock
22,44 € TTC
Bloc d electrodes fioul Chappée S58528424
13 page 4 Bloc d electrodes fioul
Code article PEX: 163862
Chappée
Réf fabricant: S58528424
en stock
49,80 € TTC
Electrode cplt 4/7/12kg.bli.40 Chappée S50039012
13 page 1 Electrode cplt 4/7/12kg.bli.40
Code article PEX: 671668
Chappée
Réf fabricant: S50039012
en stock
31,80 € TTC
Bloc actif ma55 h avec rechauffeur Chappée S58539774
Bloc actif ma55 h avec rechauffeur
Code article PEX: 163901
Chappée
Réf fabricant: S58539774
en stock
255,60 € TTC
Embase + vis 4/7/12kg Chappée S50039013
16 page 1 Embase + vis 4/7/12kg
Code article PEX: 671670
Chappée
Réf fabricant: S50039013
± 3 jours ouvrés
77,04 € TTC
Socle s 401 Chappée S58537111
16 page 4 Socle s 401
Code article PEX: 163886
Chappée
Réf fabricant: S58537111
± 3 jours ouvrés
39,12 € TTC
Joint bride brul. c.c silicate 4 kg (D. int 90mm) Chappée S58390081
Joint bride brul. c.c silicate 4 kg (d. int 90mm)
Code article PEX: 163765
Chappée
Réf fabricant: S58390081
en stock
11,82 € TTC
20 page 1 Joint isolant 142x142

Chappée
Réf fabricant: S58390047
avec délai
sur devis
22 page 1 Tuyere + vis 4kg

Chappée
Réf fabricant: S50039014
avec délai
sur devis
22 page 4 Tuyere cougar f4-02

Chappée
Réf fabricant: S58169639
avec délai
sur devis
31 page 4 Capot rouge (fioul)

Chappée
Réf fabricant: S58149232
avec délai
sur devis
31 page 1 Capot rouge + vis 4kg ...

Chappée
Réf fabricant: S50039017
avec délai
sur devis
31A page 4 Vis cl m6x20

Chappée
Réf fabricant: S58808205
avec délai
sur devis
31C page 1 Enjoliveur cf4

Chappée
Réf fabricant: S58927873
avec délai
sur devis
31C page 4 Enjoliveur cf4.r

Chappée
Réf fabricant: S58927882
avec délai
sur devis
36 page 1 Clapet 4kg (modele de ...

Chappée
Réf fabricant: S58083251
avec délai
sur devis
Clapet fva Chappée S58179959
36 page 4 Clapet fva
Code article PEX: 163514
Chappée
Réf fabricant: S58179959
± 3 jours ouvrés
sur devis
37 page 4 Ecrou droit

Chappée
Réf fabricant: S58808250
avec délai
sur devis
Ecrou droit zingue blanc Chappée S58149353
37 page 4 Ecrou droit zingue blanc
Code article PEX: 163441
Chappée
Réf fabricant: S58149353
± 3 jours ouvrés
32,16 € TTC
Kit ecrous 4 kg Chappée S50039024
37 page 1 Kit ecrous 4 kg
Code article PEX: 671672
Chappée
Réf fabricant: S50039024
± 3 jours ouvrés
40,80 € TTC
37A page 4 Ecrou gauche

Chappée
Réf fabricant: S58808093
avec délai
sur devis
40 page 1 Ens.tuyere + vis 4kg

Chappée
Réf fabricant: S50039025
avec délai
sur devis
40 page 4 Support tuyere

Chappée
Réf fabricant: S58083137
avec délai
sur devis
Joint torique pb.701 p/f4 Chappée S58371301
40A page 4 Joint torique pb.701 p/f4
Code article PEX: 163742
Chappée
Réf fabricant: S58371301
± 3 jours ouvrés
16,44 € TTC
Accouplement aeg 881 Chappée S58409930
Accouplement aeg 881
Code article PEX: 163807
Chappée
Réf fabricant: S58409930
en stock
10,74 € TTC
50 page 1 Accouplement moteur smen

Chappée
Réf fabricant: S58409929
avec délai
sur devis
Accouplement moteur/pompe Chappée S58409923
Accouplement moteur/pompe
Code article PEX: 163805
Chappée
Réf fabricant: S58409923
± 3 jours ouvrés
sur devis
Accouplement simel v1350 Chappée S58409931
Accouplement simel v1350
Code article PEX: 163808
Chappée
Réf fabricant: S58409931
± 3 jours ouvrés
8,88 € TTC
Pompe as47c 1538 1p0500 Chappée S58329091
Pompe as47c 1538 1p0500
Code article PEX: 163673
Chappée
Réf fabricant: S58329091
en stock
309,60 € TTC
51 page 4 Pompe bfp 21 l3 (071n0170)

Chappée
Réf fabricant: S50035058
avec délai
sur devis
51 page 4 Pompe bfp 21 l3 ...

Chappée
Réf fabricant: S58329132
avec délai
sur devis
51 page 4 Pompe ms21 l3 rot.g. 220v

Chappée
Réf fabricant: S58329127
avec délai
sur devis
51 page 4 Pompe uni2.2l1l14 d32 ev220

Chappée
Réf fabricant: S58329094
avec délai
sur devis
Embout m.1/4-1/4 g/coni.lait. Chappée S58362011
52 page 4 Embout m.1/4-1/4 g/coni.lait.
Code article PEX: 163704
Chappée
Réf fabricant: S58362011
± 3 jours ouvrés
6,66 € TTC
Sachet visserie p/ppe 4/7/12kg Chappée S58086999
52 page 1 Sachet visserie p/ppe 4/7/12kg
Code article PEX: 163341
Chappée
Réf fabricant: S58086999
± 3 jours ouvrés
sur devis
Joint cuivre 13 Chappée S58378001
52A page 4 Joint cuivre 13
Code article PEX: 163755
Chappée
Réf fabricant: S58378001
± 3 jours ouvrés
sur devis
Flexible + raccord (x1) Chappée S58366612
53 page 4 Flexible + raccord (x1)
Code article PEX: 163713
Chappée
Réf fabricant: S58366612
± 3 jours ouvrés
38,52 € TTC
53 page 4 Flexible d7 lg=1200 3/8

Chappée
Réf fabricant: S58366623
avec délai
sur devis
53 page 1 Flexibles+manchon ...

Chappée
Réf fabricant: S50039026
avec délai
sur devis
Mamelon 3/8 -3/8 laiton Chappée S58363600
53A page 4 Mamelon 3/8 -3/8 laiton
Code article PEX: 163710
Chappée
Réf fabricant: S58363600
± 3 jours ouvrés
4,98 € TTC
53A page 4 Manchon 3/8 -3/8 conique

Chappée
Réf fabricant: S58371304
avec délai
sur devis
Embout double Chappée S58370991
54 page 4 Embout double
Code article PEX: 163733
Chappée
Réf fabricant: S58370991
± 3 jours ouvrés
19,68 € TTC
Joint cuivre cr4x8,5x1,5 Chappée S58378206
54A page 4 Joint cuivre cr4x8,5x1,5
Code article PEX: 163757
Chappée
Réf fabricant: S58378206

obsolète

Tube refoul/ppe (Obsolète, plus fourni) Chappée S58716657
Tube refoul/ppe (obsolète, plus fourni)
Code article PEX: 164084
Chappée
Réf fabricant: S58716657

obsolète

Bobine 220v p/bfp (071n0010) Chappée S50035102
56 page 4 Bobine 220v p/bfp (071n0010)
Code article PEX: 162062
Chappée
Réf fabricant: S50035102
± 3 jours ouvrés
266,40 € TTC
56 page 4 Bobine ev.071n0051 220v 50hz

Chappée
Réf fabricant: S58329138
avec délai
sur devis
56 page 4 Bobine pompe ms 071g003100

Chappée
Réf fabricant: S50036625
avec délai
sur devis
Electrov. 220v cplt pompe as Chappée S58327612
Electrov. 220v cplt pompe as
Code article PEX: 163667
Chappée
Réf fabricant: S58327612
en stock
124,80 € TTC
56 page 4 Electrov.uni 2.2 uni-e 2.2 ...

Chappée
Réf fabricant: S50035346
avec délai
sur devis
56 page 4 Electrovanne ms21 (71g0031)

Chappée
Réf fabricant: S58329130
avec délai
sur devis
56 page 1 Ev.typ.v220v50hz ...

Chappée
Réf fabricant: S58329118
avec délai
sur devis
56A page 4 Cable pompe v1 lg.630 ...

Chappée
Réf fabricant: S58329133
avec délai
sur devis
Ligne gicleur nue 4kg Chappée S58084011
86 page 4 Ligne gicleur nue 4kg
Code article PEX: 163012
Chappée
Réf fabricant: S58084011
± 3 jours ouvrés
135,60 € TTC
86 page 4 Ligne gicleur nue cougar ...

Chappée
Réf fabricant: S58083138
avec délai
sur devis
86 page 1 Rechauffeur cplt 4kg

Chappée
Réf fabricant: S50039029
avec délai
sur devis
Rechauffeur danfoss 30n1229 Chappée S58347984
86 page 4 Rechauffeur danfoss 30n1229
Code article PEX: 163684
Chappée
Réf fabricant: S58347984
± 3 jours ouvrés
319,20 € TTC
86 page 1 Tube de ligne cplt 4kg

Chappée
Réf fabricant: S50039027
avec délai
sur devis
Anneau truarc type 4 7133-10 Chappée S58808155
86A page 4 Anneau truarc type 4 7133-10
Code article PEX: 164103
Chappée
Réf fabricant: S58808155

obsolète

86B page 4 Ressort de rappel

Chappée
Réf fabricant: S58333410
avec délai
sur devis
86C page 4 Bouton de reglage

Chappée
Réf fabricant: S58179937
avec délai
sur devis
Ecrou nylstop m8x100-t06 1220 Chappée S58808156
86D page 4 Ecrou nylstop m8x100-t06 1220
Code article PEX: 164104
Chappée
Réf fabricant: S58808156

obsolète

Cable a/connecteur rechauf. Chappée S58518417
Cable a/connecteur rechauf.
Code article PEX: 163844
Chappée
Réf fabricant: S58518417
en stock
57,96 € TTC
Stabilisateur 6 fentes 4 kg Chappée S58083252
Stabilisateur 6 fentes 4 kg
Code article PEX: 162913
Chappée
Réf fabricant: S58083252

obsolète

Cellule 8209 Chappée S57805798
Cellule 8209
Code article PEX: 162823
Chappée
Réf fabricant: S57805798
en stock
58,32 € TTC
95 page 1 Cellule 8209b

Chappée
Réf fabricant: S58539710
avec délai
sur devis
Bouchon passe fils ht+rechauf. Chappée S58253470
Bouchon passe fils ht+rechauf.
Code article PEX: 163629
Chappée
Réf fabricant: S58253470
± 3 jours ouvrés
19,80 € TTC
Bouchon passe fils ht Chappée S58253287
Bouchon passe fils ht
Code article PEX: 163613
Chappée
Réf fabricant: S58253287
± 3 jours ouvrés
20,52 € TTC
116 page 4 Tranquillisat. & vis ...

Chappée
Réf fabricant: S58083219
avec délai
sur devis
Connecteur f.noir (9303132/53) Chappée S58589873
250 page 4 Connecteur f.noir (9303132/53)
Code article PEX: 164036
Chappée
Réf fabricant: S58589873
± 3 jours ouvrés
sur devis
250 page 1 Ens.connecteurs m/f 4/7/12kg

Chappée
Réf fabricant: S50039031
avec délai
sur devis
Connecteur st 18/4 93031 5153 Chappée S58589882
250A page 4 Connecteur st 18/4 93031 5153
Code article PEX: 164037
Chappée
Réf fabricant: S58589882

obsolète

Connect.m.noir 9303233/53 f/g4 Chappée S58589864
251 page 4 Connect.m.noir 9303233/53 f/g4
Code article PEX: 164034
Chappée
Réf fabricant: S58589864

obsolète

Connecteur st 18/4 93032 4953 Chappée S58589885
251A page 4 Connecteur st 18/4 93032 4953
Code article PEX: 164038
Chappée
Réf fabricant: S58589885
± 3 jours ouvrés
sur devis
Etrier + bride Chappée S58589933
253 page 4 Etrier + bride
Code article PEX: 164045
Chappée
Réf fabricant: S58589933

obsolète

  Ens.cplt demi-volute av.4kg

Chappée
Réf fabricant: S50039001
avec délai
sur devis
  Kit rechauffeur cich

Chappée
Réf fabricant: S58083898
avec délai
sur devis
  Kit tete & rechauf.serie ...

Chappée
Réf fabricant: S58086974
avec délai
sur devis
  Kit tete serie 02 ...

Chappée
Réf fabricant: S58086959
avec délai
sur devis
  Ligne nue rechauffeur 65w

Chappée
Réf fabricant: S58347985
avec délai
sur devis
Rechauffeur danfoss 30n1229 Chappée S58347984
  Rechauffeur danfoss 30n1229
Code article PEX: 163684
Chappée
Réf fabricant: S58347984
± 3 jours ouvrés
319,20 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Brûleur Chappee CF4R ainsi que des liens vers les articles Chappée. En parcourant la page Chappée, vous pourrez également trouver toutes les pièces Chappée présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
