Pompe à chaleur Chappee EXOLIA RO 20 BT - C13BT0203

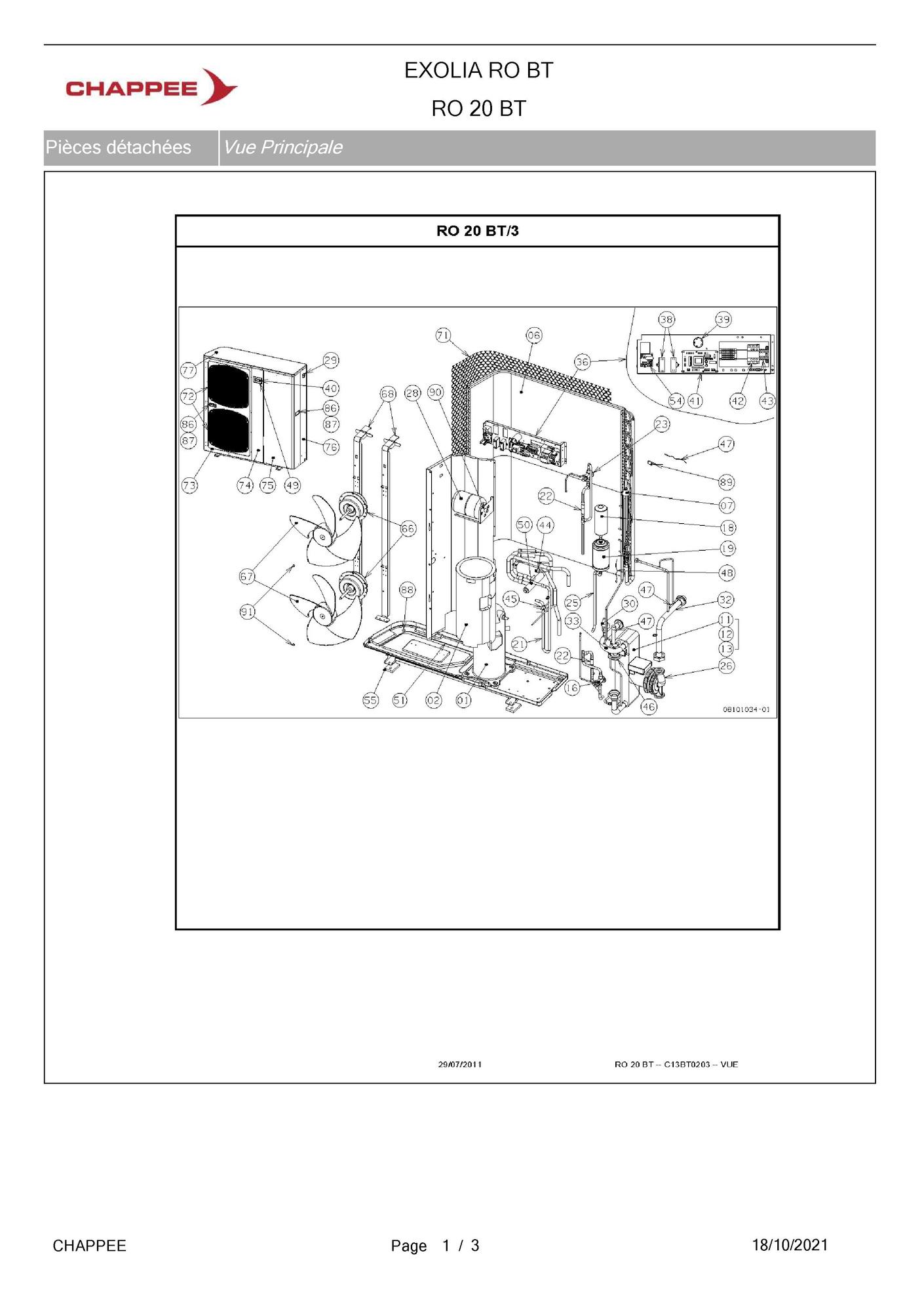

page 1

Position

Schéma

SPAC6750000531	Comp. zp83k3e tfd 522 380v	1
SPAC6760000414	Reservoir liquide ro 17/3 bt	2
SPAC6760000420	Echangeur assemble	6
SPAC6760000401	Ens.tubes distributeur phr	7
SPAC6760000568	Detendeur froid 18kw	16
SPAC6760000385	Bouteille liquide 0,62l	18
SPAC6760000405	Bouteille de liquide ...	19
SPAC6760000677	Ens.vanne 4v chiller 17-20kw	21
SPAC6760000425	Ens.vanne 4v chiller 17kw	21
SPAC6760000431	Clapet anti ret f1/2 m1/2 ...	22
SPAC6760000433	Accumulateur phr 17	25
SPAC6706000077	Circulateur sxm 32/80 6h ...	26
SPAC6760000388	Vase d expansion 2l	28
SPAC6760000389	Manometre 6b d50 + etrier	29
SPAC6760000390	Soupape 3b 1/2 ff	30
SPAC6760000407	Filtre tamis 1 ...	31
SPAC6706000107	Condensateur	38
SPAC6706000061	Filtre regulateur ech210bdt	39
SPAC6706000112	Regulateur 18kw	40
SPAC6706000076	Carte cont.chiller	41
SPAC6706000063	Contacteur 18a 230v 50/60hz	42
SPAC6706000064	Contacteur 8a(20a ac1)230vac	43
SPAC6706000065	Pressostat bp 0,5 - 2 bars	44
SPAC6706000066	Pressostat hp42/33bar ...	45
SPAC6706000067	Pressostat dif.eau	46
SPAC6706000074	Sonde temperature d eau	47
SPAC6706000075	Sonde temperature air bat.	48
SPAC6760000685	Cache etancheite regul.	49
SPAC6706000069	Bobine elect.vanne 4v ldk241	50
SPAC6706000128	Resistance tracage de cuve	51
SPAC6706000130	Carte variateur vitesse ...	54
SPAC6760000599	Plot anti-vibratile	55
SPAC6706000113	Motoventilateur ...	66
SPAC6380190119	Helice 4 p	67
SPAC6380191529	Support ventilateur	68
SPAC6760000408	Gri protection plast ...	71
SPAC6760000531	Grille	72
SPAC6760000534	Panneau av double sans grille	73
SPAC6760000535	Panneau ...	74
SPAC6760000410	Panneau avant droit	75
SPAC6760000411	Panneau cote droit	76
SPAC6760000396	Panneau superieur	77
SPAC6230503502	Poignee	86
SPAC6230512580	Joint de poignee x3	87
SPAC6230502192	Coude plas.canele condensat.	88
SPAC6231318907	Support sonde batterie	89
SPAC6760000397	Raccord vase expansion 1/2	90
SPAC6380126705	Ecrou	91

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Pompe à chaleur Chappee EXOLIA RO 20 BT - C13BT0203

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Comp. zp83k3e tfd 522 380v Code article PEX: 148595	Chappée Réf fabricant: SPAC6750000531	obsolète
	2 page 1	Reservoir liquide ro 17/3 bt	Chappée Réf fabricant: SPAC6760000414	avec délai sur devis
	6 page 1	Echangeur assemble Code article PEX: 148627	Chappée Réf fabricant: SPAC6760000420	obsolète
	7 page 1	Ens.tubes distributeur phr	Chappée Réf fabricant: SPAC6760000401	avec délai sur devis
	16 page 1	Detendeur froid 18kw	Chappée Réf fabricant: SPAC6760000568	avec délai sur devis
	18 page 1	Bouteille liquide 0,62l	Chappée Réf fabricant: SPAC6760000385	avec délai sur devis
	19 page 1	Bouteille de liquide ...	Chappée Réf fabricant: SPAC6760000405	avec délai sur devis
	21 page 1	Ens.vanne 4v chiller 17-20kw	Chappée Réf fabricant: SPAC6760000677	avec délai sur devis
	21 page 1	Ens.vanne 4v chiller 17kw	Chappée Réf fabricant: SPAC6760000425	avec délai sur devis
	22 page 1	Clapet anti ret f1/2 m1/2 ...	Chappée Réf fabricant: SPAC6760000431	avec délai sur devis
	25 page 1	Accumulateur phr 17 Code article PEX: 148635	Chappée Réf fabricant: SPAC6760000433	obsolète
	26 page 1	Circulateur sxm 32/80 6h ...	Chappée Réf fabricant: SPAC6706000077	avec délai sur devis
	28 page 1	Vase d expansion 2l	Chappée Réf fabricant: SPAC6760000388
	29 page 1	Manometre 6b d50 + etrier Code article PEX: 148607	Chappée Réf fabricant: SPAC6760000389	obsolète
	30 page 1	Soupape 3b 1/2 ff	Chappée Réf fabricant: SPAC6760000390	avec délai sur devis
	31 page 1	Filtre tamis 1 ...	Chappée Réf fabricant: SPAC6760000407	avec délai sur devis
	38 page 1	Condensateur	Chappée Réf fabricant: SPAC6706000107	avec délai sur devis
	39 page 1	Filtre regulateur ech210bdt	Chappée Réf fabricant: SPAC6706000061	avec délai sur devis
	40 page 1	Regulateur 18kw	Chappée Réf fabricant: SPAC6706000112	avec délai sur devis
	41 page 1	Carte cont.chiller Code article PEX: 148557	Chappée Réf fabricant: SPAC6706000076	obsolète
	42 page 1	Contacteur 18a 230v 50/60hz	Chappée Réf fabricant: SPAC6706000063	avec délai sur devis
	43 page 1	Contacteur 8a(20a ac1)230vac	Chappée Réf fabricant: SPAC6706000064	avec délai sur devis
	44 page 1	Pressostat bp 0,5 - 2 bars	Chappée Réf fabricant: SPAC6706000065	avec délai sur devis
	45 page 1	Pressostat hp42/33bar ...	Chappée Réf fabricant: SPAC6706000066	avec délai sur devis
	46 page 1	Pressostat dif.eau	Chappée Réf fabricant: SPAC6706000067	avec délai sur devis
	47 page 1	Sonde temperature d eau	Chappée Réf fabricant: SPAC6706000074	avec délai sur devis
	48 page 1	Sonde temperature air bat.	Chappée Réf fabricant: SPAC6706000075	avec délai sur devis
	49 page 1	Cache etancheite regul.	Chappée Réf fabricant: SPAC6760000685	avec délai sur devis
	50 page 1	Bobine elect.vanne 4v ldk241	Chappée Réf fabricant: SPAC6706000069	avec délai sur devis
	51 page 1	Resistance tracage de cuve	Chappée Réf fabricant: SPAC6706000128	avec délai sur devis
	54 page 1	Carte variateur vitesse ...	Chappée Réf fabricant: SPAC6706000130	avec délai sur devis
	55 page 1	Plot anti-vibratile	Chappée Réf fabricant: SPAC6760000599	avec délai sur devis
	66 page 1	Motoventilateur ...	Chappée Réf fabricant: SPAC6706000113	avec délai sur devis
	67 page 1	Helice 4 p	Chappée Réf fabricant: SPAC6380190119
	68 page 1	Support ventilateur	Chappée Réf fabricant: SPAC6380191529	avec délai sur devis
	71 page 1	Gri protection plast ...	Chappée Réf fabricant: SPAC6760000408	avec délai sur devis
	72 page 1	Grille	Chappée Réf fabricant: SPAC6760000531	avec délai sur devis
	73 page 1	Panneau av double sans grille Code article PEX: 148639	Chappée Réf fabricant: SPAC6760000534	obsolète
	74 page 1	Panneau ...	Chappée Réf fabricant: SPAC6760000535	avec délai sur devis
	75 page 1	Panneau avant droit	Chappée Réf fabricant: SPAC6760000410	avec délai sur devis
	76 page 1	Panneau cote droit Code article PEX: 148624	Chappée Réf fabricant: SPAC6760000411	obsolète
	77 page 1	Panneau superieur	Chappée Réf fabricant: SPAC6760000396	avec délai sur devis
	86 page 1	Poignee	Chappée Réf fabricant: SPAC6230503502	avec délai sur devis
	87 page 1	Joint de poignee x3	Chappée Réf fabricant: SPAC6230512580	avec délai sur devis
	88 page 1	Coude plas.canele condensat.	Chappée Réf fabricant: SPAC6230502192	avec délai sur devis
	89 page 1	Support sonde batterie	Chappée Réf fabricant: SPAC6231318907	avec délai sur devis
	90 page 1	Raccord vase expansion 1/2 Code article PEX: 148614	Chappée Réf fabricant: SPAC6760000397	obsolète
	91 page 1	Ecrou	Chappée Réf fabricant: SPAC6380126705	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Chappee EXOLIA RO 20 BT - C13BT0203 ainsi que des liens vers les articles Chappée. En parcourant la page Chappée, vous pourrez également trouver toutes les pièces Chappée présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
