Chauffe-eau / chauffe-bain Elm Leblanc / Bosch WN10KE

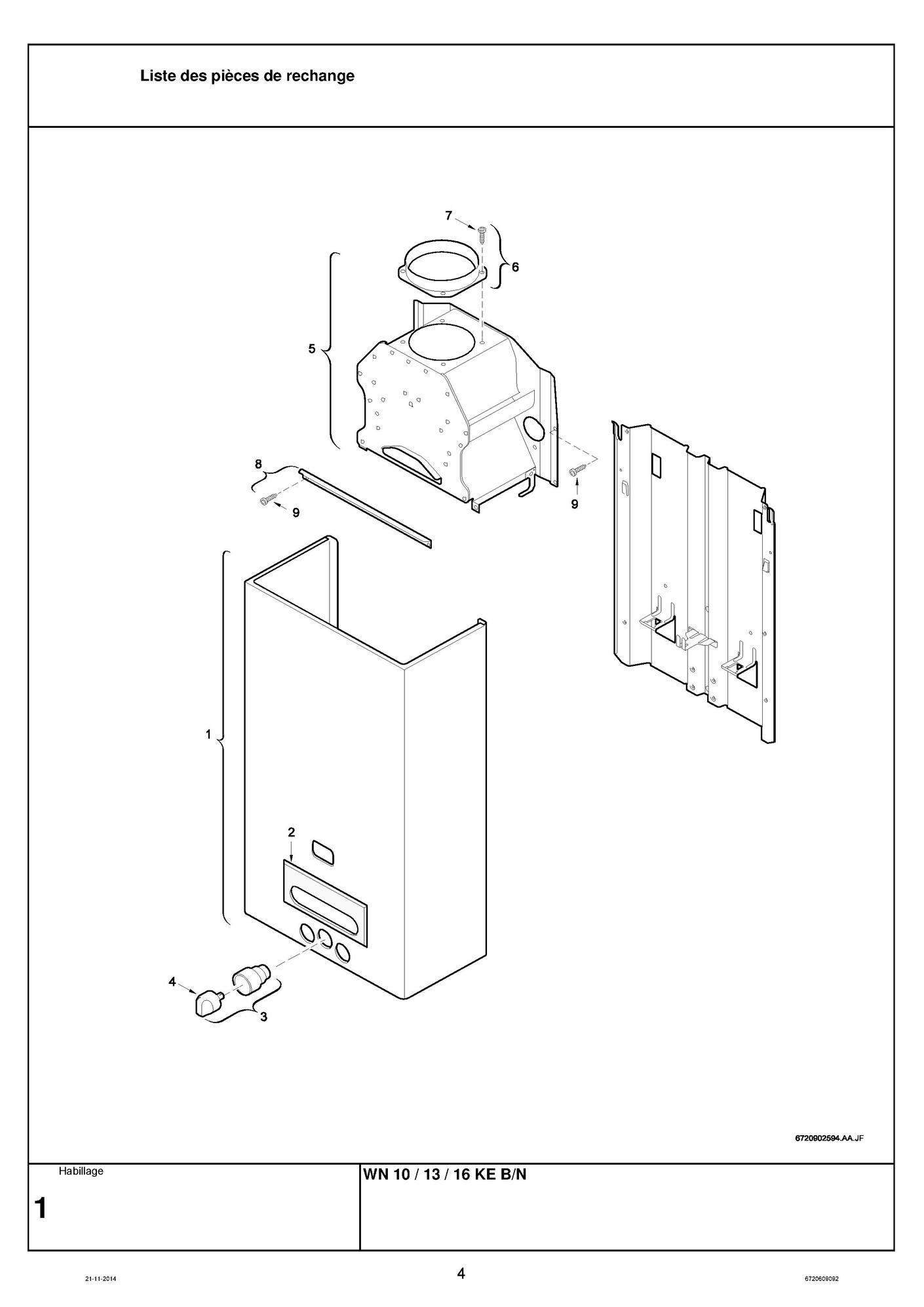

page 4

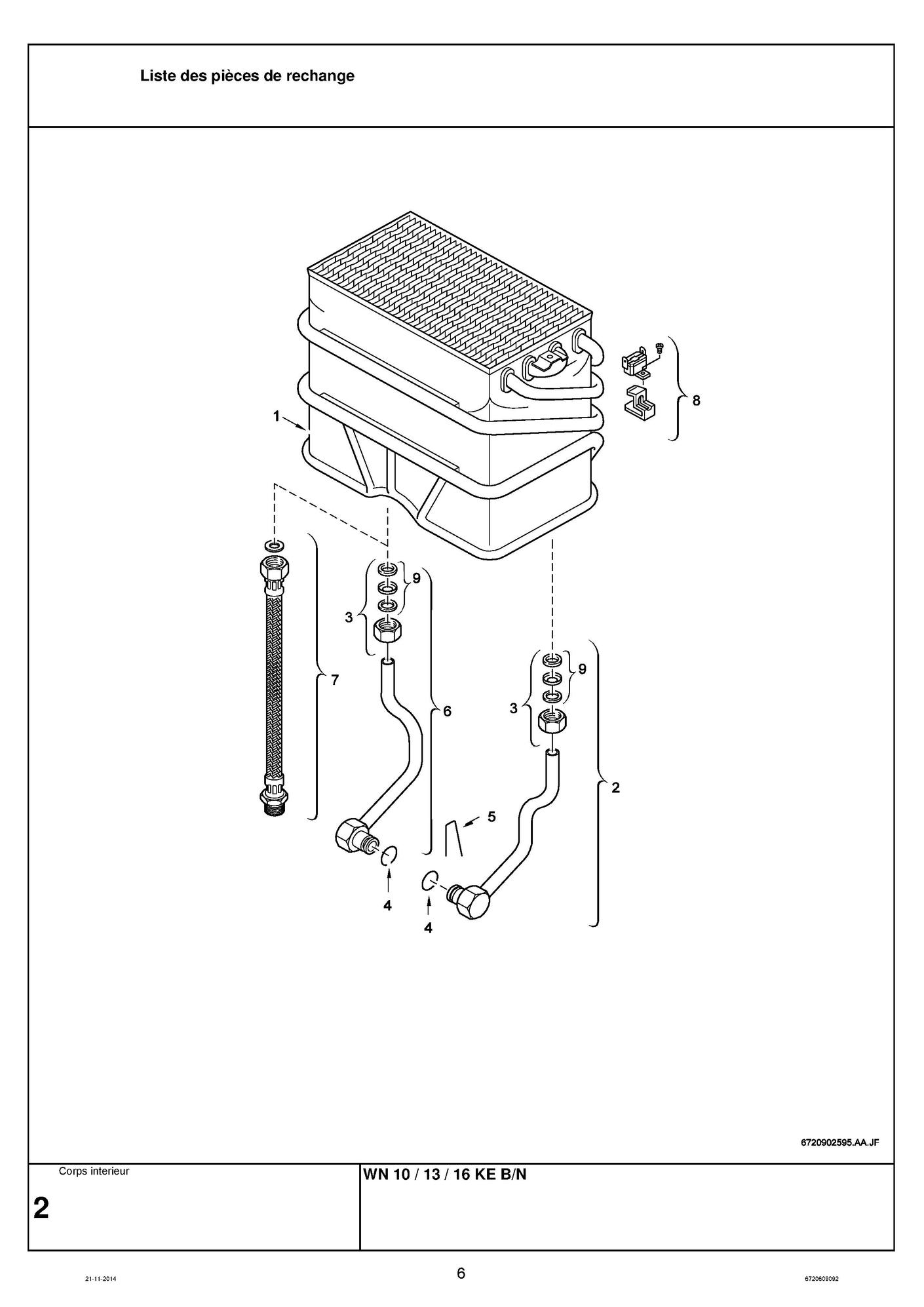

page 6

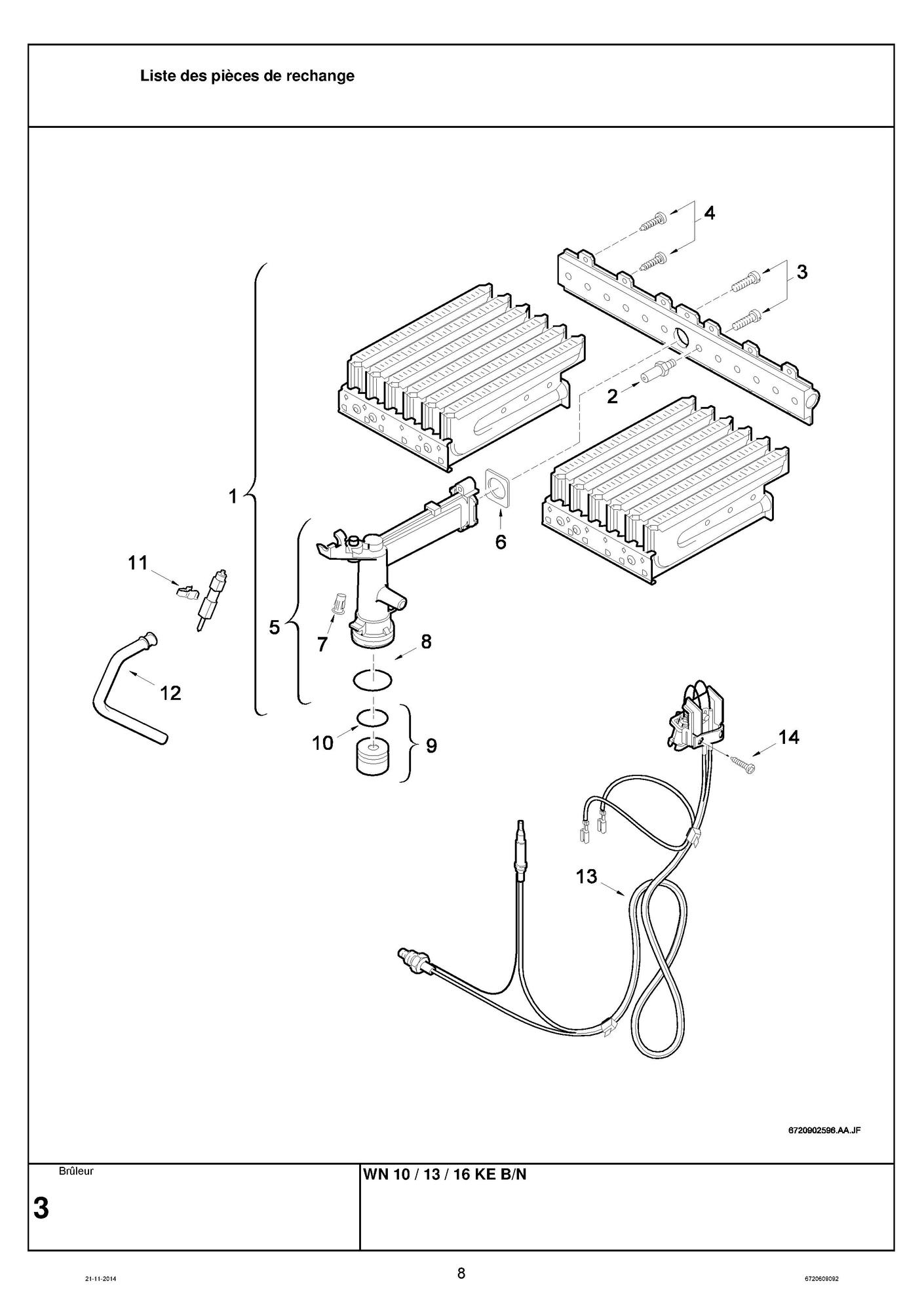

page 8

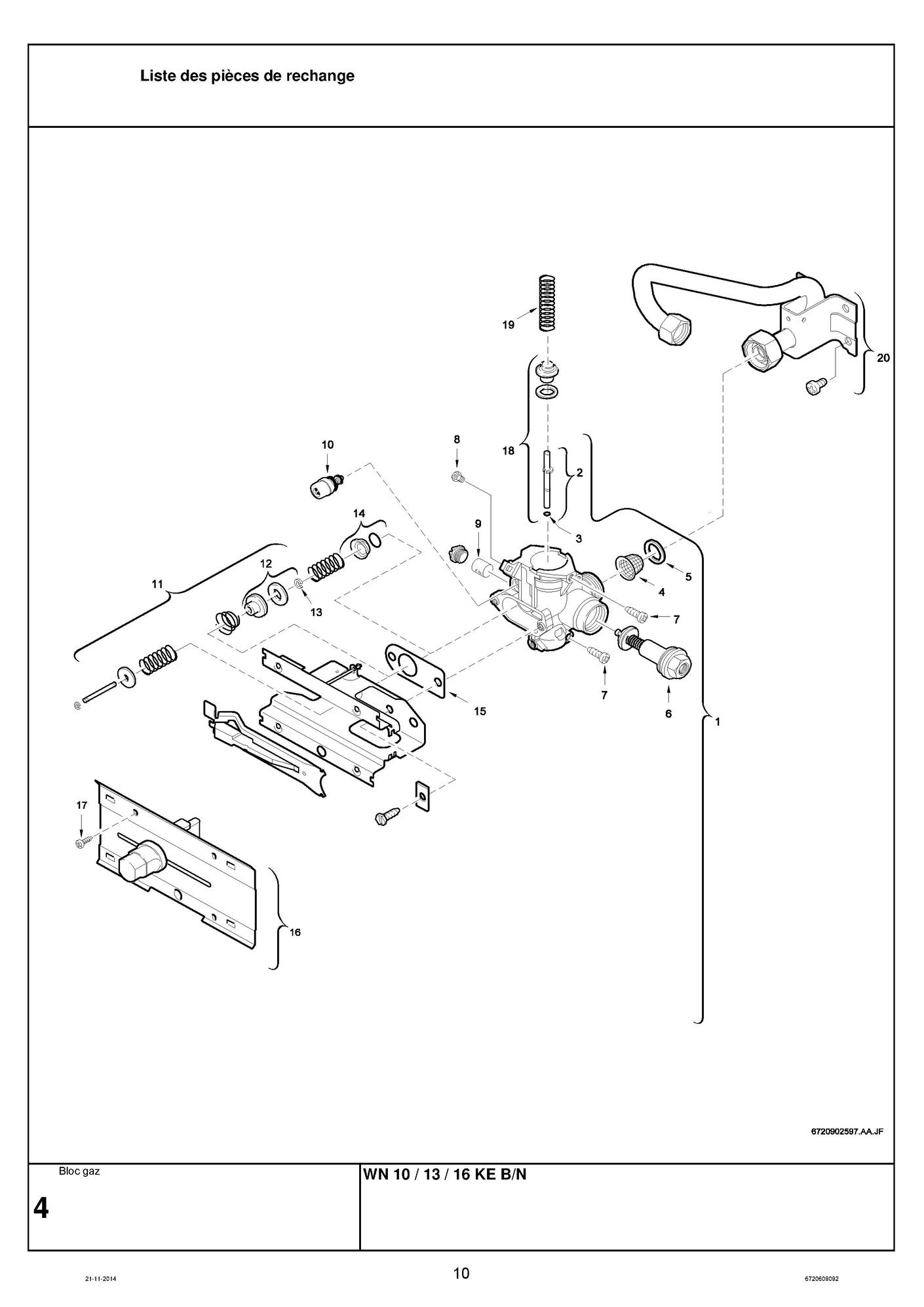

page 10

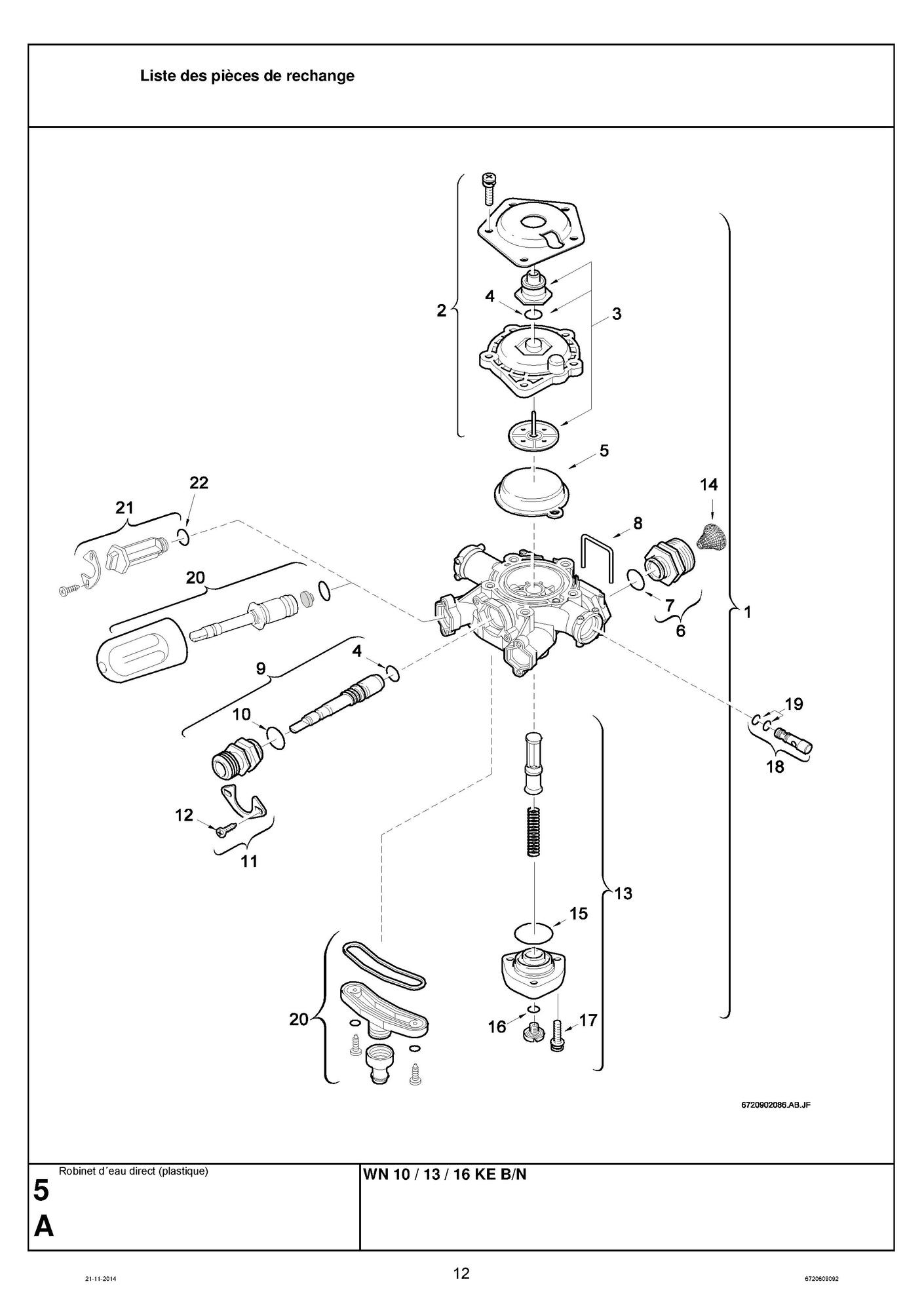

page 12

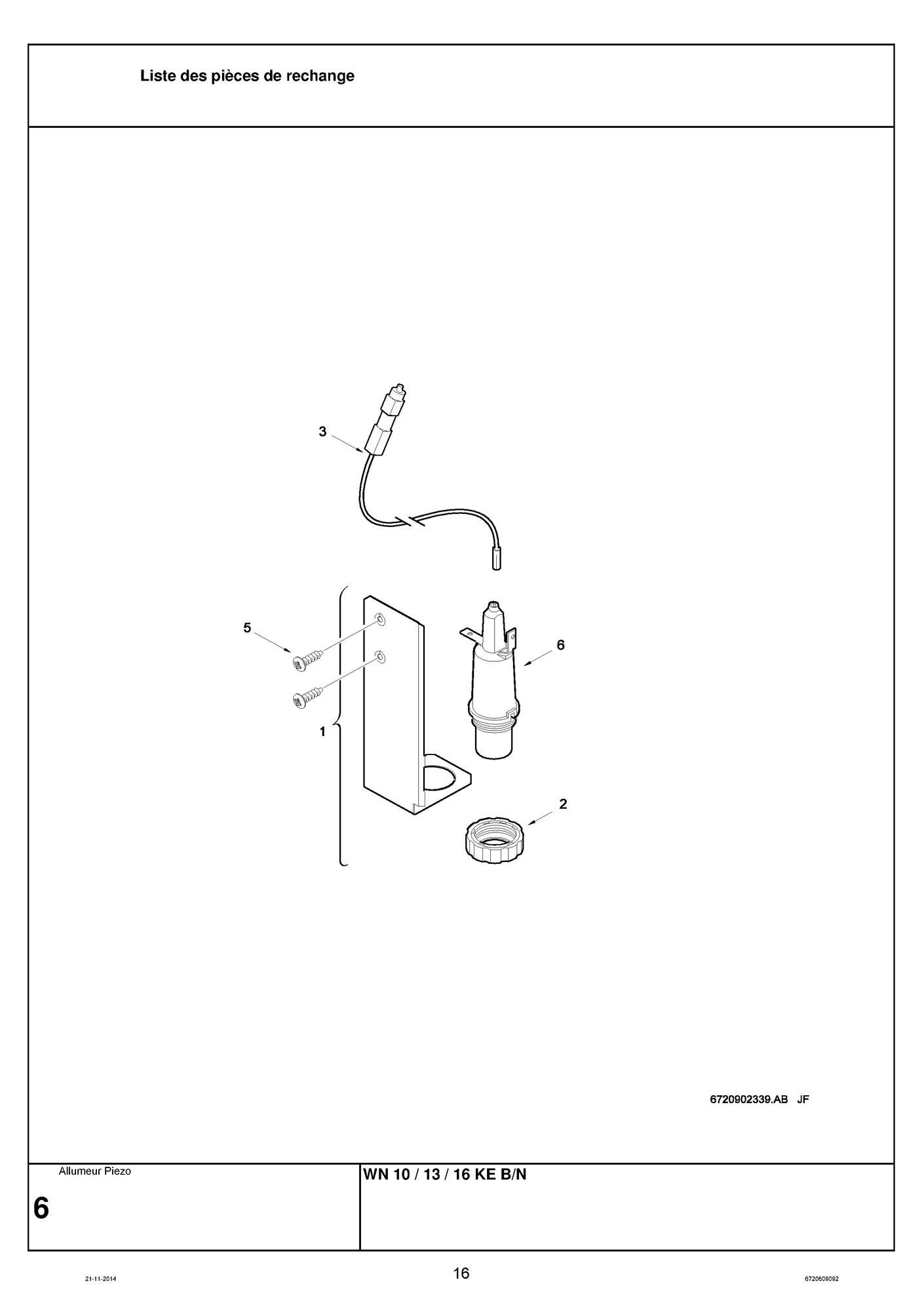

page 16
Pièces détachées Chauffe-eau / chauffe-bain Elm Leblanc / Bosch WN10KE chez Pièces Express


Référence fabricant
Position Schéma
87081203960 Bruleur wn10 but 1
87081204480 Bruleur wn10 nat 1
87082021590 Inject.rampe d.1,21 (x10) 2
87082021270 Inject.0,74 but (x10) 2
29109521220 Vis (x10) 3
87034010690 Vis (x10) 4
87052090150 Pipe gaz lm10 5
87010030100 Joint de pipe (x10) 6
87406090020 Support veilleu.lcpv(x10) 7
87002051140 Jt.torique 5,69x1,78(x10) 8
87001002450 Diaphragme 3,6 but 9
87001002600 Diaphragme (4.51) 9
87012010190 Clip fixat.veilleus.(x10) 11
87081054820 Tube de veilleuse 12
87072060740 Thermocouple + secu lc 11 pv 13
87134030130 Vis plast 4x16 cruci(x10) 14


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chauffe-eau / chauffe-bain Elm Leblanc / Bosch WN10KE



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Allumeur piezo a/support Elm Leblanc / Bosch 87081080410
1 page 16 Allumeur piezo a/support
Code article PEX: 141441
Elm Leblanc / Bosch
Réf fabricant: 87081080410
± 3 jours ouvrés
59,93 € TTC
Bloc gaz wn10 nat Elm Leblanc / Bosch 87070117020
1 page 10 Bloc gaz wn10 nat
Code article PEX: 141324
Elm Leblanc / Bosch
Réf fabricant: 87070117020
± 3 jours ouvrés
259,33 € TTC
Bruleur wn10 but Elm Leblanc / Bosch 87081203960
1 page 8 Bruleur wn10 but
Code article PEX: 141460
Elm Leblanc / Bosch
Réf fabricant: 87081203960
± 3 jours ouvrés
sur devis
Bruleur wn10 nat Elm Leblanc / Bosch 87081204480
1 page 8 Bruleur wn10 nat
Code article PEX: 141463
Elm Leblanc / Bosch
Réf fabricant: 87081204480
± 3 jours ouvrés
174,05 € TTC
Corps de chauffe lm10/w275 Elm Leblanc / Bosch 87054063750
1 page 6 Corps de chauffe lm10/w275
Code article PEX: 141169
Elm Leblanc / Bosch
Réf fabricant: 87054063750
en stock
509,06 € TTC
Habillage wn10 Elm Leblanc / Bosch 87054214270
1 page 4 Habillage wn10
Code article PEX: 141192
Elm Leblanc / Bosch
Réf fabricant: 87054214270

obsolète

Robinet Elm Leblanc / Bosch 87070027300
1 page 12 Robinet
Code article PEX: 419283
Elm Leblanc / Bosch
Réf fabricant: 87070027300
± 3 jours ouvrés
347,70 € TTC
Bandeau Elm Leblanc / Bosch 87055064300
2 page 4 Bandeau
Code article PEX: 141247
Elm Leblanc / Bosch
Réf fabricant: 87055064300
± 3 jours ouvrés
16,70 € TTC
Couvercl.valve eau Elm Leblanc / Bosch 87055001010
2 page 12 Couvercl.valve eau
Code article PEX: 141221
Elm Leblanc / Bosch
Réf fabricant: 87055001010
± 3 jours ouvrés
69,34 € TTC
Ecrou d allumeur (x10) Elm Leblanc / Bosch 87433010250
2 page 16 Ecrou d allumeur (x10)
Code article PEX: 145839
Elm Leblanc / Bosch
Réf fabricant: 87433010250
± 3 jours ouvrés
6,24 € TTC
Inject.rampe d.1,21 (x10) Elm Leblanc / Bosch 87082021590
2 page 8 Inject.rampe d.1,21 (x10)
Code article PEX: 141531
Elm Leblanc / Bosch
Réf fabricant: 87082021590
± 3 jours ouvrés
29,21 € TTC
Inject.0,74 but (x10) Elm Leblanc / Bosch 87082021270
2 page 8 Inject.0,74 but (x10)
Code article PEX: 141520
Elm Leblanc / Bosch
Réf fabricant: 87082021270
± 3 jours ouvrés
8,57 € TTC
Axe valve gaz lm/lm h Elm Leblanc / Bosch 87031010580
2 page 10 Axe valve gaz lm/lm h
Code article PEX: 141035
Elm Leblanc / Bosch
Réf fabricant: 87031010580
± 3 jours ouvrés
7,58 € TTC
Tube arr.eau lm10/13/16 Elm Leblanc / Bosch 87007056270
2 page 6 Tube arr.eau lm10/13/16
Code article PEX: 140923
Elm Leblanc / Bosch
Réf fabricant: 87007056270
en stock
46,87 € TTC
Cable de piezo Elm Leblanc / Bosch 87044010390
3 page 16 Cable de piezo
Code article PEX: 141080
Elm Leblanc / Bosch
Réf fabricant: 87044010390
en stock
13,33 € TTC
Couvercle a/racc.etanche Elm Leblanc / Bosch 87003060980
3 page 12 Couvercle a/racc.etanche
Code article PEX: 140870
Elm Leblanc / Bosch
Réf fabricant: 87003060980
± 3 jours ouvrés
20,56 € TTC
Manette de selecteur Elm Leblanc / Bosch 87020002190
3 page 4 Manette de selecteur
Code article PEX: 141023
Elm Leblanc / Bosch
Réf fabricant: 87020002190
± 3 jours ouvrés
23,26 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87402050020
3 page 10 Jt.torique (x10)
Code article PEX: 145834
Elm Leblanc / Bosch
Réf fabricant: 87402050020
± 3 jours ouvrés
18,68 € TTC
Racc.filete Elm Leblanc / Bosch 87033010810
3 page 6 Racc.filete
Code article PEX: 141041
Elm Leblanc / Bosch
Réf fabricant: 87033010810
± 3 jours ouvrés
23,26 € TTC
Vis (x10) Elm Leblanc / Bosch 29109521220
3 page 8 Vis (x10)
Code article PEX: 140703
Elm Leblanc / Bosch
Réf fabricant: 29109521220
± 3 jours ouvrés
6,18 € TTC
Filtre gaz (x10) Elm Leblanc / Bosch 87005070020
4 page 10 Filtre gaz (x10)
Code article PEX: 140904
Elm Leblanc / Bosch
Réf fabricant: 87005070020

obsolète

Manette selecteur Elm Leblanc / Bosch 87020001110
4 page 4 Manette selecteur
Code article PEX: 141017
Elm Leblanc / Bosch
Réf fabricant: 87020001110
± 3 jours ouvrés
9,11 € TTC
Jt torique (x10) Elm Leblanc / Bosch 87002050230
4 page 6 Jt torique (x10)
Code article PEX: 140836
Elm Leblanc / Bosch
Réf fabricant: 87002050230
en stock
39,49 € TTC
Joint torique (x10) Elm Leblanc / Bosch 87102050070
4 page 12 Joint torique (x10)
Code article PEX: 141622
Elm Leblanc / Bosch
Réf fabricant: 87102050070
± 3 jours ouvrés
16,42 € TTC
Vis (x10) Elm Leblanc / Bosch 87034010690
4 page 8 Vis (x10)
Code article PEX: 141055
Elm Leblanc / Bosch
Réf fabricant: 87034010690
± 3 jours ouvrés
6,79 € TTC
Buse lm10pv Elm Leblanc / Bosch 87055053060
5 page 4 Buse lm10pv
Code article PEX: 141231
Elm Leblanc / Bosch
Réf fabricant: 87055053060
± 3 jours ouvrés
114,85 € TTC
Epingle de retenue (x10) Elm Leblanc / Bosch 87047050250
5 page 6 Epingle de retenue (x10)
Code article PEX: 141133
Elm Leblanc / Bosch
Réf fabricant: 87047050250
± 3 jours ouvrés
8,64 € TTC
Joint (x10) Elm Leblanc / Bosch 87001030140
5 page 10 Joint (x10)
Code article PEX: 140818
Elm Leblanc / Bosch
Réf fabricant: 87001030140

obsolète

Membrane valve eau (x10) Elm Leblanc / Bosch 87005030500
5 page 12 Membrane valve eau (x10)
Code article PEX: 140885
Elm Leblanc / Bosch
Réf fabricant: 87005030500
± 3 jours ouvrés
46,87 € TTC
Pipe gaz lm10 Elm Leblanc / Bosch 87052090150
5 page 8 Pipe gaz lm10
Code article PEX: 141147
Elm Leblanc / Bosch
Réf fabricant: 87052090150
± 3 jours ouvrés
46,87 € TTC
Vis (x10) Elm Leblanc / Bosch 29106124240
5 page 16 Vis (x10)
Code article PEX: 140694
Elm Leblanc / Bosch
Réf fabricant: 29106124240
± 3 jours ouvrés
6,18 € TTC
Allumeur piezo lm5 Elm Leblanc / Bosch 87081080350
6 page 16 Allumeur piezo lm5
Code article PEX: 141440
Elm Leblanc / Bosch
Réf fabricant: 87081080350
± 3 jours ouvrés
38,80 € TTC
Racc.entree valve eau Elm Leblanc / Bosch 87003061100
6 page 12 Racc.entree valve eau
Code article PEX: 140872
Elm Leblanc / Bosch
Réf fabricant: 87003061100
en stock
20,56 € TTC
Joint de pipe (x10) Elm Leblanc / Bosch 87010030100
6 page 8 Joint de pipe (x10)
Code article PEX: 140983
Elm Leblanc / Bosch
Réf fabricant: 87010030100

obsolète

Collerette buse d.110 Elm Leblanc / Bosch 87055040370
6 page 4 Collerette buse d.110
Code article PEX: 141226
Elm Leblanc / Bosch
Réf fabricant: 87055040370
± 3 jours ouvrés
8,64 € TTC
Tete magnetique LM5AR/M Elm Leblanc / Bosch 87072010120
6 page 10 Tete magnetique lm5ar/m
Code article PEX: 141346
Elm Leblanc / Bosch
Réf fabricant: 87072010120
± 3 jours ouvrés
59,93 € TTC
Tube dep.eau chaude Elm Leblanc / Bosch 87007056370
6 page 6 Tube dep.eau chaude
Code article PEX: 140924
Elm Leblanc / Bosch
Réf fabricant: 87007056370
± 3 jours ouvrés
46,87 € TTC
Support veilleu.lcpv(x10) Elm Leblanc / Bosch 87406090020
7 page 8 Support veilleu.lcpv(x10)
Code article PEX: 145837
Elm Leblanc / Bosch
Réf fabricant: 87406090020
± 3 jours ouvrés
7,85 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87402050040
7 page 12 Jt.torique (x10)
Code article PEX: 268790
Elm Leblanc / Bosch
Réf fabricant: 87402050040
en stock
14,14 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87002051150
7 page 12 Jt.torique (x10)
Code article PEX: 140845
Elm Leblanc / Bosch
Réf fabricant: 87002051150
en stock
6,79 € TTC
Tube flexible eau chaude Elm Leblanc / Bosch 87007030390
7 page 6 Tube flexible eau chaude
Code article PEX: 140911
Elm Leblanc / Bosch
Réf fabricant: 87007030390
± 3 jours ouvrés
46,87 € TTC
Vis (x10) Elm Leblanc / Bosch 87034010510
7 page 10 Vis (x10)
Code article PEX: 141053
Elm Leblanc / Bosch
Réf fabricant: 87034010510
± 3 jours ouvrés
8,64 € TTC
Vis (x10) Elm Leblanc / Bosch 29181404170
7 page 4 Vis (x10)
Code article PEX: 140718
Elm Leblanc / Bosch
Réf fabricant: 29181404170
± 3 jours ouvrés
6,18 € TTC
Epingle (10x) Elm Leblanc / Bosch 87047050240
8 page 12 Epingle (10x)
Code article PEX: 141132
Elm Leblanc / Bosch
Réf fabricant: 87047050240
± 3 jours ouvrés
15,56 € TTC
Equerre cdc/buse lm10pv Elm Leblanc / Bosch 87180030390
8 page 4 Equerre cdc/buse lm10pv
Code article PEX: 144865
Elm Leblanc / Bosch
Réf fabricant: 87180030390
± 3 jours ouvrés
4,14 € TTC
Inject.veill.nat lm5 Elm Leblanc / Bosch 87082003150
8 page 10 Inject.veill.nat lm5
Code article PEX: 141510
Elm Leblanc / Bosch
Réf fabricant: 87082003150
± 3 jours ouvrés
13,33 € TTC
Inject.veilleus.but Elm Leblanc / Bosch 87082003130
8 page 10 Inject.veilleus.but
Code article PEX: 141509
Elm Leblanc / Bosch
Réf fabricant: 87082003130
± 3 jours ouvrés
15,56 € TTC
Limiteur temperature Elm Leblanc / Bosch 87072061320
8 page 6 Limiteur temperature
Code article PEX: 338241
Elm Leblanc / Bosch
Réf fabricant: 87072061320
en stock
36,77 € TTC
Jt.torique 5,69x1,78(x10) Elm Leblanc / Bosch 87002051140
8 page 8 Jt.torique 5,69x1,78(x10)
Code article PEX: 140844
Elm Leblanc / Bosch
Réf fabricant: 87002051140
± 3 jours ouvrés
24,28 € TTC
Diaphragme 3,6 but Elm Leblanc / Bosch 87001002450
9 page 8 Diaphragme 3,6 but
Code article PEX: 140811
Elm Leblanc / Bosch
Réf fabricant: 87001002450

obsolète

Diaphragme (4.51) Elm Leblanc / Bosch 87001002600
9 page 8 Diaphragme (4.51)
Code article PEX: 538111
Elm Leblanc / Bosch
Réf fabricant: 87001002600

obsolète

Filtre de veilleuse (x10) Elm Leblanc / Bosch 87032030010
9 page 10 Filtre de veilleuse (x10)
Code article PEX: 141036
Elm Leblanc / Bosch
Réf fabricant: 87032030010
± 3 jours ouvrés
16,70 € TTC
Sachet de joints Elm Leblanc / Bosch 87001036920
9 page 6 Sachet de joints
Code article PEX: 268390
Elm Leblanc / Bosch
Réf fabricant: 87001036920
± 3 jours ouvrés
10,96 € TTC
Selecteur lm10 Elm Leblanc / Bosch 87085002670
9 page 12 Selecteur lm10
Code article PEX: 141551
Elm Leblanc / Bosch
Réf fabricant: 87085002670
± 3 jours ouvrés
35,54 € TTC
Vis (x10) Elm Leblanc / Bosch 87034030120
9 page 4 Vis (x10)
Code article PEX: 140695
Elm Leblanc / Bosch
Réf fabricant: 87034030120
± 3 jours ouvrés
14,14 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87402050040
10 page 12 Jt.torique (x10)
Code article PEX: 268790
Elm Leblanc / Bosch
Réf fabricant: 87402050040
en stock
14,14 € TTC
Clapet gaz veille.lh/lcpv Elm Leblanc / Bosch 87085003010
10 page 10 Clapet gaz veille.lh/lcpv
Code article PEX: 141561
Elm Leblanc / Bosch
Réf fabricant: 87085003010
± 3 jours ouvrés
59,93 € TTC
Clip fixat.veilleus.(x10) Elm Leblanc / Bosch 87012010190
11 page 8 Clip fixat.veilleus.(x10)
Code article PEX: 140994
Elm Leblanc / Bosch
Réf fabricant: 87012010190
en stock
15,56 € TTC
Support selecteur Elm Leblanc / Bosch 87157001460
11 page 12 Support selecteur
Code article PEX: 142049
Elm Leblanc / Bosch
Réf fabricant: 87157001460
± 3 jours ouvrés
5,52 € TTC
Groupe allumage nat/but Elm Leblanc / Bosch 87080080050
11 page 10 Groupe allumage nat/but
Code article PEX: 141422
Elm Leblanc / Bosch
Réf fabricant: 87080080050
± 3 jours ouvrés
59,93 € TTC
Groupe allumage a/p Elm Leblanc / Bosch 87080080030
11 page 10 Groupe allumage a/p
Code article PEX: 141421
Elm Leblanc / Bosch
Réf fabricant: 87080080030
± 3 jours ouvrés
34,91 € TTC
Clapet bloc gaz naturel/butane sauf ap Elm Leblanc / Bosch 87085001950
12 page 10 Clapet bloc gaz naturel/butane sauf ap
Code article PEX: 141543
Elm Leblanc / Bosch
Réf fabricant: 87085001950
± 3 jours ouvrés
13,33 € TTC
Siege de soupape Elm Leblanc / Bosch 87085001940
12 page 10 Siege de soupape
Code article PEX: 416018
Elm Leblanc / Bosch
Réf fabricant: 87085001940
± 3 jours ouvrés
10,63 € TTC
Tube de veilleuse Elm Leblanc / Bosch 87081054820
12 page 8 Tube de veilleuse
Code article PEX: 141429
Elm Leblanc / Bosch
Réf fabricant: 87081054820
± 3 jours ouvrés
15,56 € TTC
Vis (x10) Elm Leblanc / Bosch 87034010830
12 page 12 Vis (x10)
Code article PEX: 141057
Elm Leblanc / Bosch
Réf fabricant: 87034010830
± 3 jours ouvrés
15,56 € TTC
Circlips (x10) Elm Leblanc / Bosch 29160809040
13 page 10 Circlips (x10)
Code article PEX: 140715
Elm Leblanc / Bosch
Réf fabricant: 29160809040
± 3 jours ouvrés
6,18 € TTC
Thermocouple + secu LC 11 PV Elm Leblanc / Bosch 87072060740
13 page 8 Thermocouple + secu lc 11 pv
Code article PEX: 141360
Elm Leblanc / Bosch
Réf fabricant: 87072060740
en stock
99,47 € TTC
Regulateur debit eau wn Elm Leblanc / Bosch 87057050050
13 page 12 Regulateur debit eau wn
Code article PEX: 141276
Elm Leblanc / Bosch
Réf fabricant: 87057050050
± 3 jours ouvrés
51,68 € TTC
Filtre eau (x10) Elm Leblanc / Bosch 87005070010
14 page 12 Filtre eau (x10)
Code article PEX: 140903
Elm Leblanc / Bosch
Réf fabricant: 87005070010

obsolète

Clapet bloc gaz nat/but Elm Leblanc / Bosch 87085012320
14 page 10 Clapet bloc gaz nat/but
Code article PEX: 141579
Elm Leblanc / Bosch
Réf fabricant: 87085012320
± 3 jours ouvrés
8,64 € TTC
Vis plast 4x16 cruci(x10) Elm Leblanc / Bosch 87134030130
14 page 8 Vis plast 4x16 cruci(x10)
Code article PEX: 141826
Elm Leblanc / Bosch
Réf fabricant: 87134030130
± 3 jours ouvrés
7,85 € TTC
Joint (x10) Elm Leblanc / Bosch 87010040200
15 page 10 Joint (x10)
Code article PEX: 140985
Elm Leblanc / Bosch
Réf fabricant: 87010040200
± 3 jours ouvrés
8,64 € TTC
Jt torique (x10) Elm Leblanc / Bosch 87002051070
15 page 12 Jt torique (x10)
Code article PEX: 140843
Elm Leblanc / Bosch
Réf fabricant: 87002051070
± 3 jours ouvrés
13,74 € TTC
Jt.torique 5x1,75 (x10) Elm Leblanc / Bosch 87002050430
16 page 12 Jt.torique 5x1,75 (x10)
Code article PEX: 140838
Elm Leblanc / Bosch
Réf fabricant: 87002050430
± 3 jours ouvrés
15,18 € TTC
Guide de curseur Elm Leblanc / Bosch 87010003220
16 page 10 Guide de curseur
Code article PEX: 140977
Elm Leblanc / Bosch
Réf fabricant: 87010003220

obsolète

Vis (x10) Elm Leblanc / Bosch 29106124240
17 page 10 Vis (x10)
Code article PEX: 140694
Elm Leblanc / Bosch
Réf fabricant: 29106124240
± 3 jours ouvrés
6,18 € TTC
Vis m5x20 (x10) Elm Leblanc / Bosch 87134010610
17 page 12 Vis m5x20 (x10)
Code article PEX: 141819
Elm Leblanc / Bosch
Réf fabricant: 87134010610
± 3 jours ouvrés
6,90 € TTC
Clapet gaz but lm10 equip Elm Leblanc / Bosch 87085002740
18 page 10 Clapet gaz but lm10 equip
Code article PEX: 141554
Elm Leblanc / Bosch
Réf fabricant: 87085002740
± 3 jours ouvrés
13,66 € TTC
Clapet gaz nat lm10 equip Elm Leblanc / Bosch 87085002730
18 page 10 Clapet gaz nat lm10 equip
Code article PEX: 141553
Elm Leblanc / Bosch
Réf fabricant: 87085002730
± 3 jours ouvrés
19,72 € TTC
Venturi (33 s) Elm Leblanc / Bosch 87082052630
18 page 12 Venturi (33 s)
Code article PEX: 141535
Elm Leblanc / Bosch
Réf fabricant: 87082052630
± 3 jours ouvrés
16,70 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87002050070
19 page 12 Jt.torique (x10)
Code article PEX: 140831
Elm Leblanc / Bosch
Réf fabricant: 87002050070

obsolète

Ressort Elm Leblanc / Bosch 87046030670
19 page 10 Ressort
Code article PEX: 141112
Elm Leblanc / Bosch
Réf fabricant: 87046030670
± 3 jours ouvrés
8,64 € TTC
Manette equipee wn Elm Leblanc / Bosch 7709000481
20 page 12 Manette equipee wn
Code article PEX: 268384
Elm Leblanc / Bosch
Réf fabricant: 7709000481
± 3 jours ouvrés
sur devis
Tube gaz Elm Leblanc / Bosch 87007059580
20 page 10 Tube gaz
Code article PEX: 140929
Elm Leblanc / Bosch
Réf fabricant: 87007059580

obsolète

Couvercle assemble Elm Leblanc / Bosch 87003040130
21 page 12 Couvercle assemble
Code article PEX: 140867
Elm Leblanc / Bosch
Réf fabricant: 87003040130
± 3 jours ouvrés
29,21 € TTC
Jt.torique 6,86x1,78(x10) Elm Leblanc / Bosch 87002051220
22 page 12 Jt.torique 6,86x1,78(x10)
Code article PEX: 140849
Elm Leblanc / Bosch
Réf fabricant: 87002051220
± 3 jours ouvrés
21,25 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chauffe-eau / chauffe-bain Elm Leblanc / Bosch WN10KE ainsi que des liens vers les articles Elm Leblanc / Bosch. En parcourant la page Elm Leblanc / Bosch, vous pourrez également trouver toutes les pièces Elm Leblanc / Bosch présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
