Chauffe-eau / chauffe-bain Elm Leblanc / Bosch LM10 A

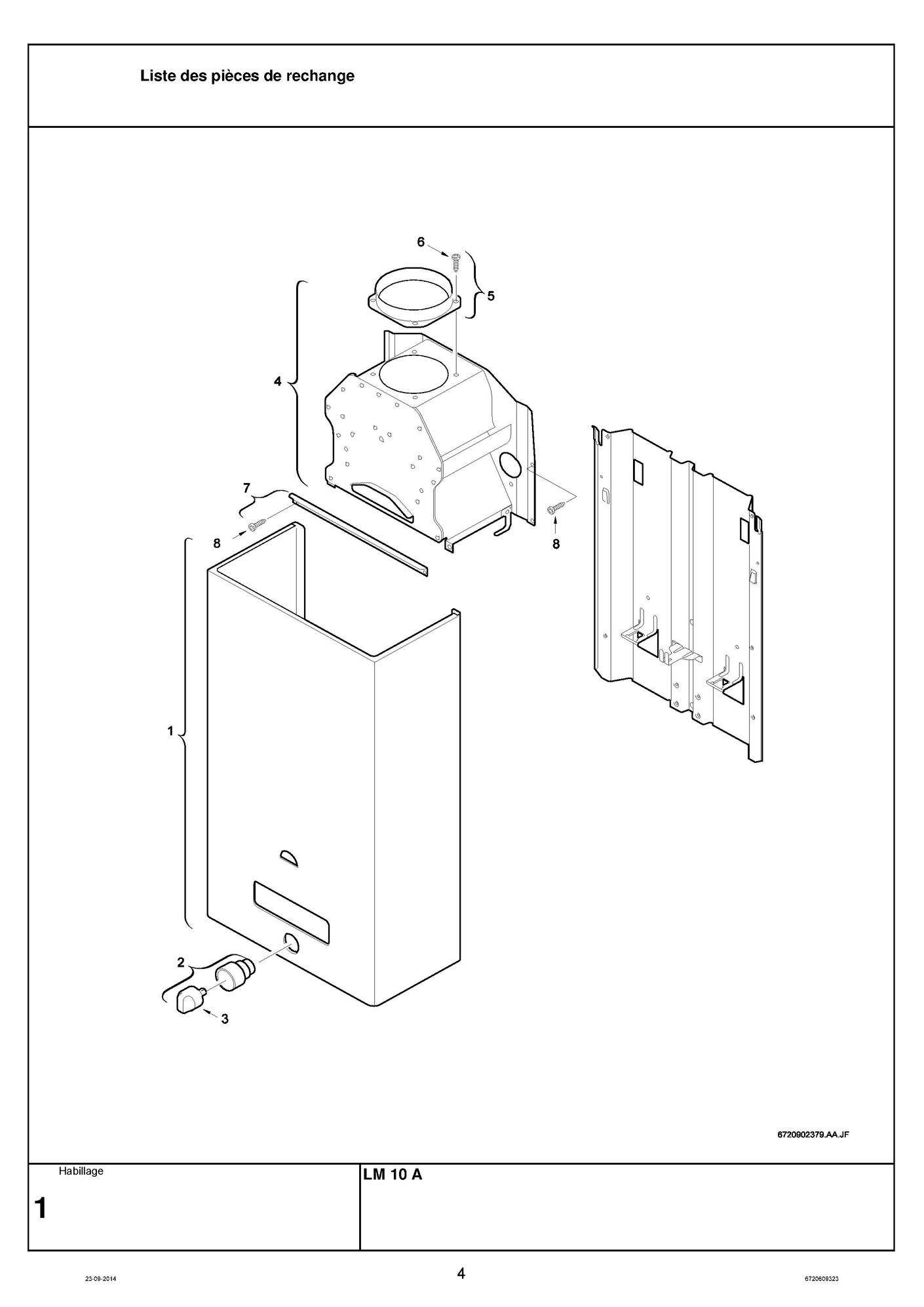

page 4

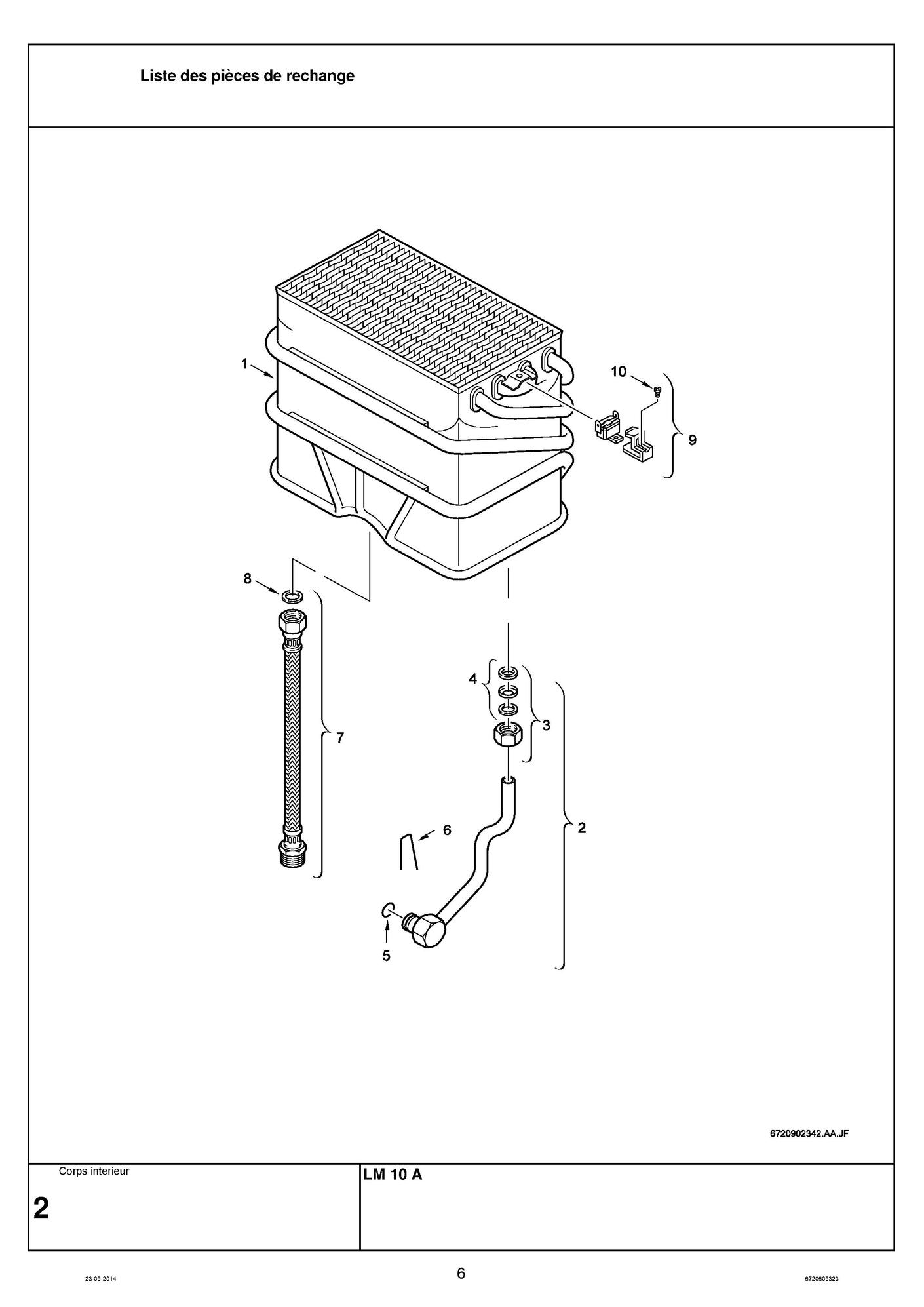

page 6

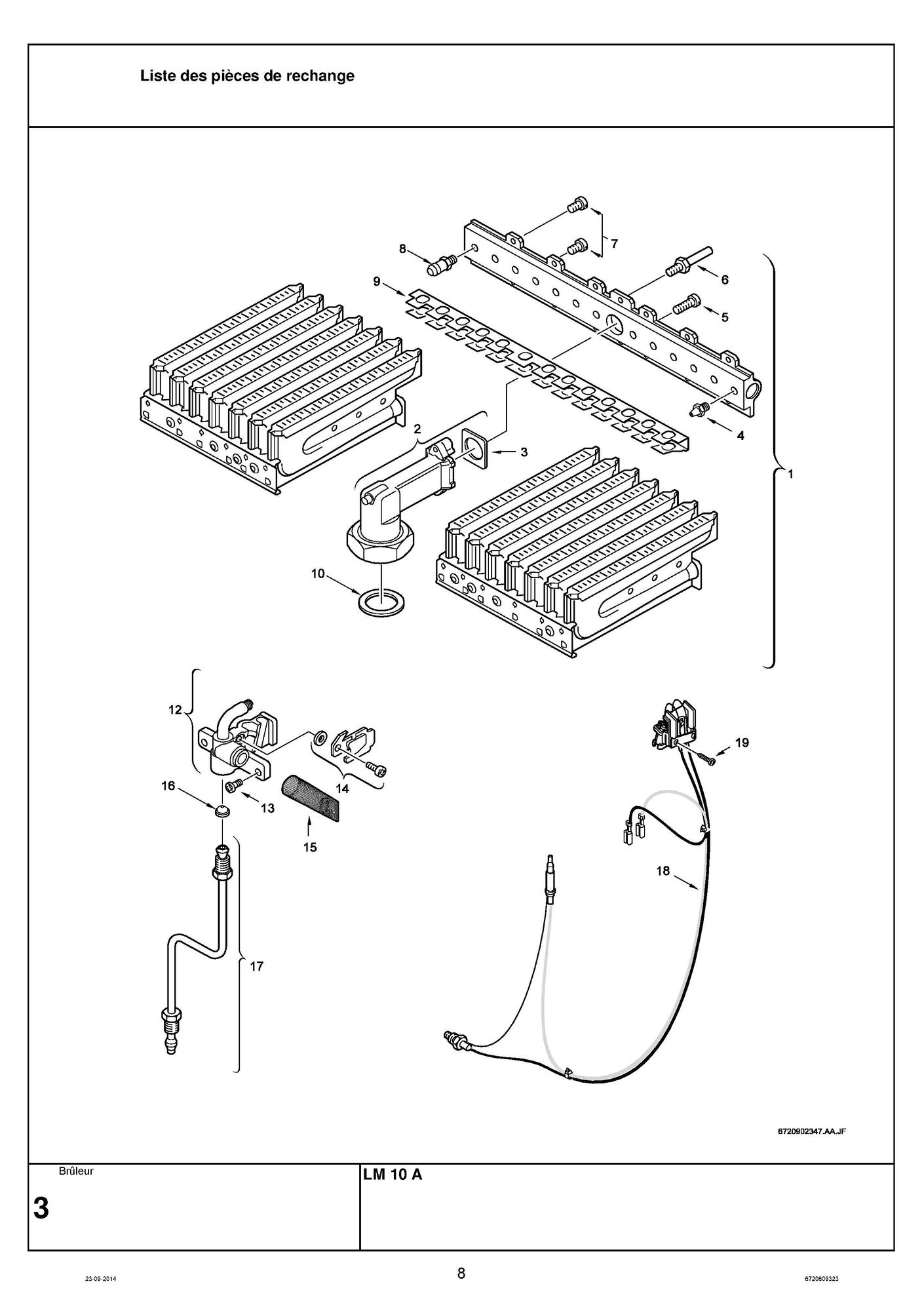

page 8

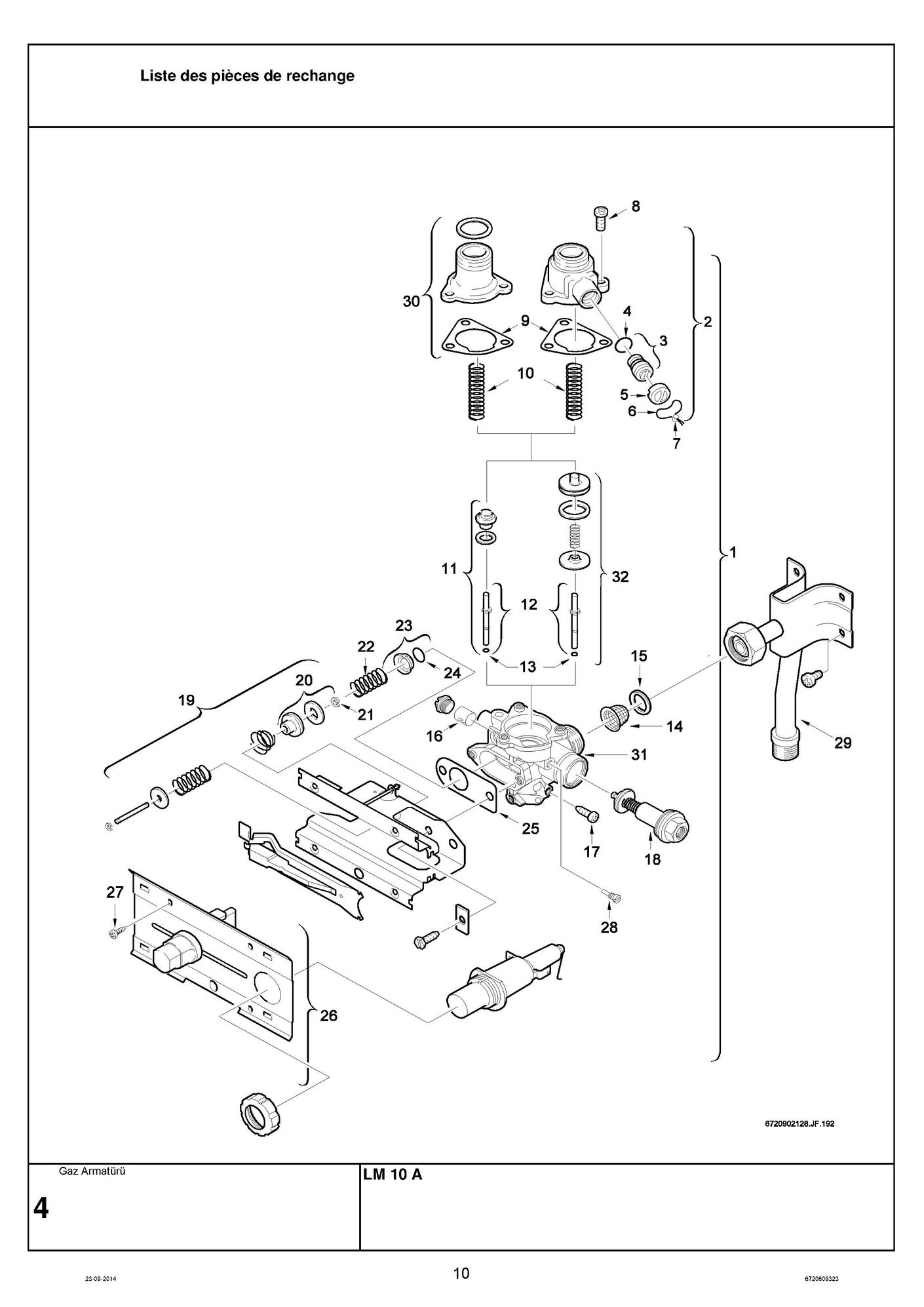

page 10

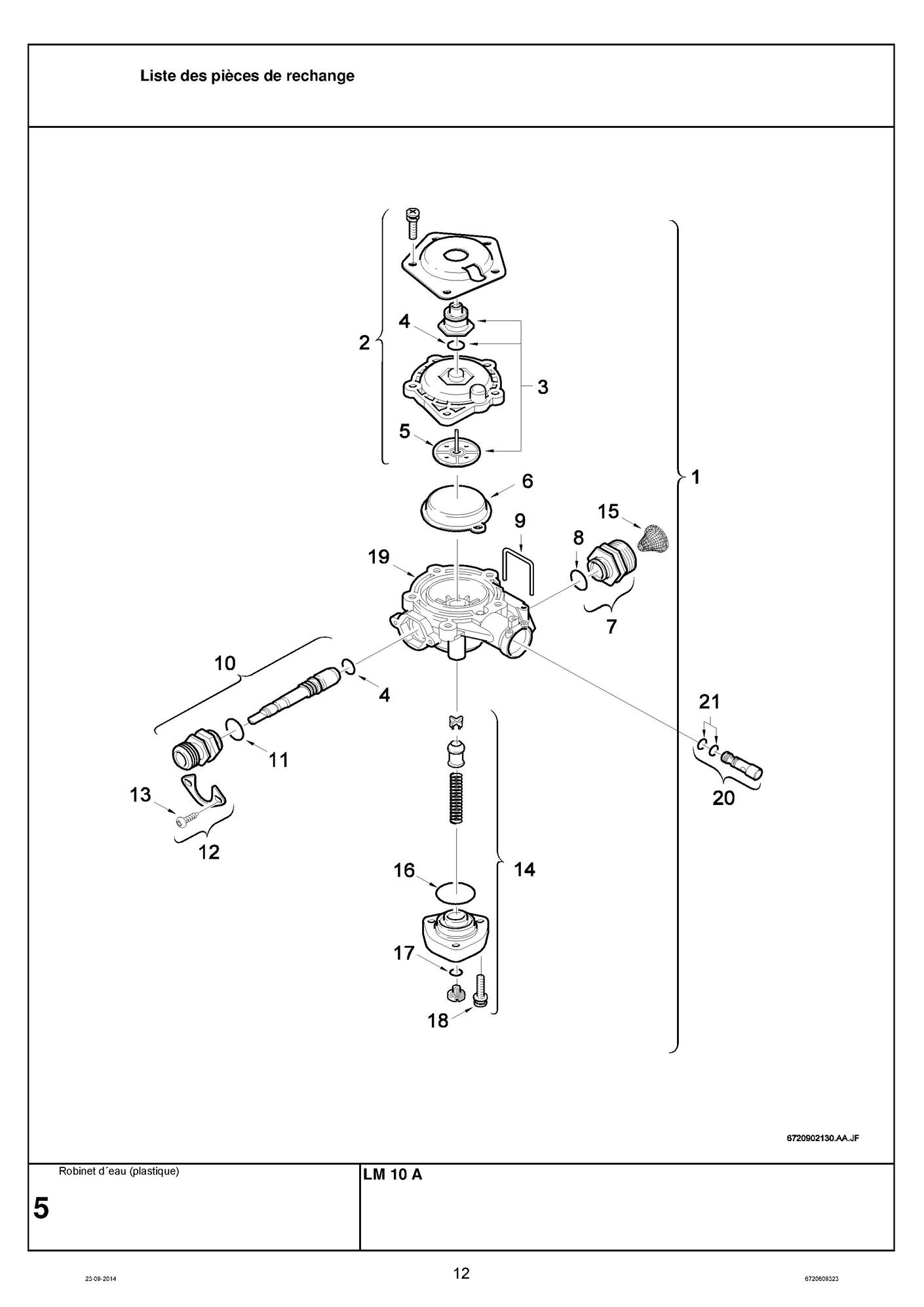

page 12

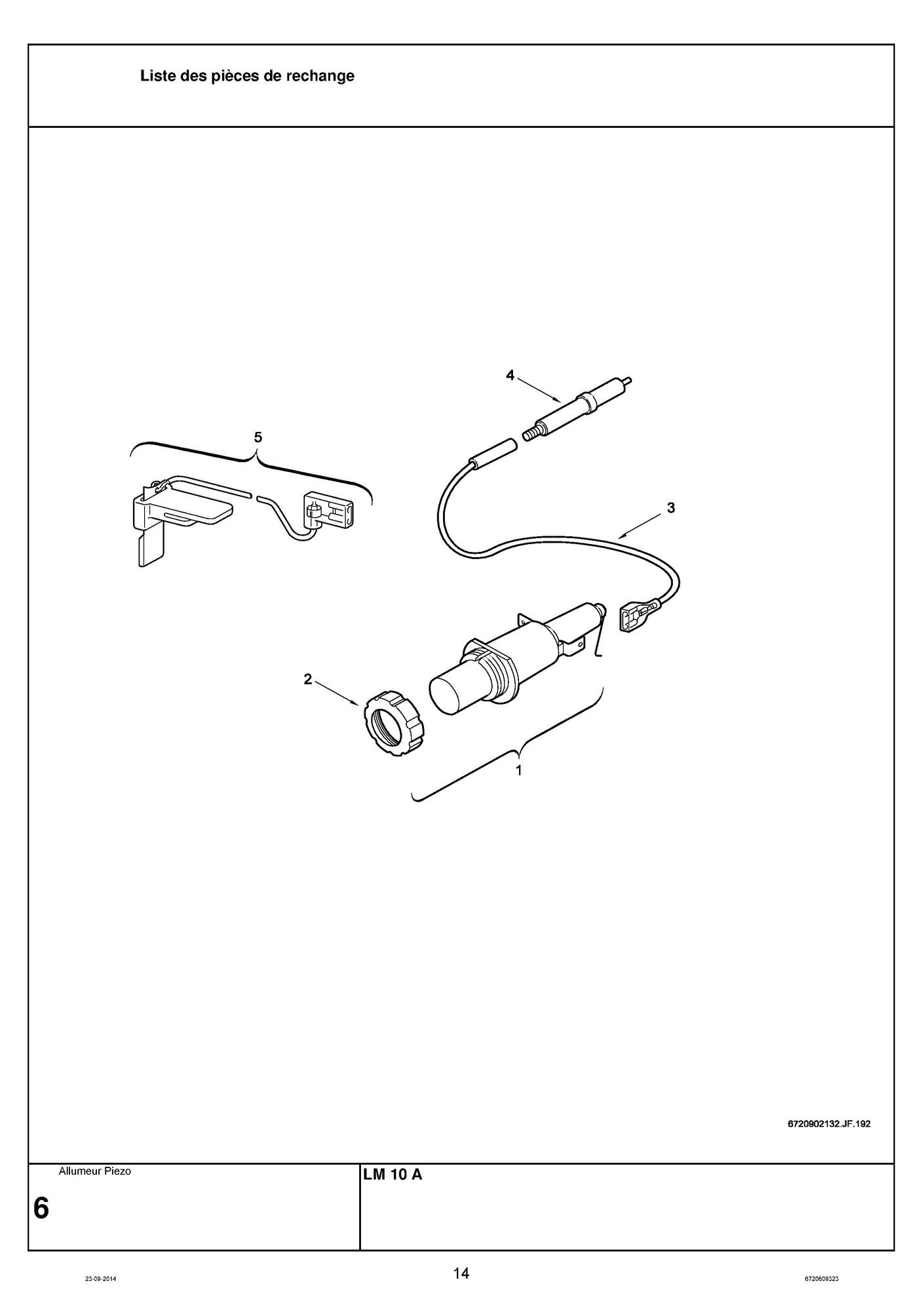

page 14
Pièces détachées Chauffe-eau / chauffe-bain Elm Leblanc / Bosch LM10 A chez Pièces Express


Référence fabricant
Position Schéma
87081203390 Brûleur 1
87052090140 Rehausse valve gaz 2
87010030100 Joint de pipe (x10) 3
87082021200 Injec.rampe d.2,15 ap(10) 4
29109521220 Vis (x10) 5
87034040890 Vis de centrage (x10) 6
87034010690 Vis (x10) 7
87033051910 Vis prise pression (x10) 8
87113043370 Tole interallumage 9
87101030600 Rondelle d etanche.(x10) 10
87181050510 Veilleuse lm5ar a/p 12
87034010530 Vis m4x10 (x10) 13
87013090610 Patte fixation veilleuse 14
87005070550 Filtre (10x) 15
87082000020 Inject.veill. ap (x10) 16
87007073200 Tube de veilleuse 17
87072060740 Thermocouple + secu lc 11 pv 18
87134030130 Vis plast 4x16 cruci(x10) 19


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chauffe-eau / chauffe-bain Elm Leblanc / Bosch LM10 A



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Allumeur piezo Elm Leblanc / Bosch 87081080420
1 page 14 Allumeur piezo
Code article PEX: 141443
Elm Leblanc / Bosch
Réf fabricant: 87081080420
en stock
46,87 € TTC
Bloc gaz Elm Leblanc / Bosch 87070110440
1 page 10 Bloc gaz
Code article PEX: 141306
Elm Leblanc / Bosch
Réf fabricant: 87070110440

obsolète

1 page 8 Brûleur

Elm Leblanc / Bosch
Réf fabricant: 87081203390
avec délai
sur devis
Corps de chauffe lm10/w275 Elm Leblanc / Bosch 87054063750
1 page 6 Corps de chauffe lm10/w275
Code article PEX: 141169
Elm Leblanc / Bosch
Réf fabricant: 87054063750
en stock
509,06 € TTC
1 page 4 Habillage

Elm Leblanc / Bosch
Réf fabricant: 87054210470
avec délai
sur devis
Robinet d eau Elm Leblanc / Bosch 87070026310
1 page 12 Robinet d eau
Code article PEX: 486135
Elm Leblanc / Bosch
Réf fabricant: 87070026310
± 3 jours ouvrés
306,43 € TTC
Couvercl.valve eau Elm Leblanc / Bosch 87055001010
2 page 12 Couvercl.valve eau
Code article PEX: 141221
Elm Leblanc / Bosch
Réf fabricant: 87055001010
± 3 jours ouvrés
69,34 € TTC
Ecrou fixation piezo Elm Leblanc / Bosch 87033011000
2 page 14 Ecrou fixation piezo
Code article PEX: 141042
Elm Leblanc / Bosch
Réf fabricant: 87033011000
± 3 jours ouvrés
13,33 € TTC
Ensemb.manette selecteur Elm Leblanc / Bosch 87020002270
2 page 4 Ensemb.manette selecteur
Code article PEX: 141025
Elm Leblanc / Bosch
Réf fabricant: 87020002270
± 3 jours ouvrés
20,56 € TTC
2 page 10 Régulateur de débit gaz

Elm Leblanc / Bosch
Réf fabricant: 87074001140
avec délai
sur devis
Rehausse valve gaz Elm Leblanc / Bosch 87052090140
2 page 8 Rehausse valve gaz
Code article PEX: 141146
Elm Leblanc / Bosch
Réf fabricant: 87052090140
± 3 jours ouvrés
27,31 € TTC
Tube arr.eau lm10/13/16 Elm Leblanc / Bosch 87007056270
2 page 6 Tube arr.eau lm10/13/16
Code article PEX: 140923
Elm Leblanc / Bosch
Réf fabricant: 87007056270
en stock
46,87 € TTC
Cable d allumage de piezo Elm Leblanc / Bosch 87044010230
3 page 14 Cable d allumage de piezo
Code article PEX: 141077
Elm Leblanc / Bosch
Réf fabricant: 87044010230
± 3 jours ouvrés
20,56 € TTC
Couvercle a/racc.etanche Elm Leblanc / Bosch 87003060980
3 page 12 Couvercle a/racc.etanche
Code article PEX: 140870
Elm Leblanc / Bosch
Réf fabricant: 87003060980
± 3 jours ouvrés
20,56 € TTC
Joint de pipe (x10) Elm Leblanc / Bosch 87010030100
3 page 8 Joint de pipe (x10)
Code article PEX: 140983
Elm Leblanc / Bosch
Réf fabricant: 87010030100

obsolète

Manette de selecteur Elm Leblanc / Bosch 87020001810
3 page 4 Manette de selecteur
Code article PEX: 141018
Elm Leblanc / Bosch
Réf fabricant: 87020001810
± 3 jours ouvrés
8,64 € TTC
Racc.filete Elm Leblanc / Bosch 87033010810
3 page 6 Racc.filete
Code article PEX: 141041
Elm Leblanc / Bosch
Réf fabricant: 87033010810
± 3 jours ouvrés
23,26 € TTC
Vis de reglage Elm Leblanc / Bosch 87034040970
3 page 10 Vis de reglage
Code article PEX: 618432
Elm Leblanc / Bosch
Réf fabricant: 87034040970
± 3 jours ouvrés
16,52 € TTC
Buse lm10pv Elm Leblanc / Bosch 87055053060
4 page 4 Buse lm10pv
Code article PEX: 141231
Elm Leblanc / Bosch
Réf fabricant: 87055053060
± 3 jours ouvrés
114,85 € TTC
Electrode d allumage Elm Leblanc / Bosch 87081070020
4 page 14 Electrode d allumage
Code article PEX: 141434
Elm Leblanc / Bosch
Réf fabricant: 87081070020
En cours de réappro
18,06 € TTC
Injec.rampe d.2,15 ap(10) Elm Leblanc / Bosch 87082021200
4 page 8 Injec.rampe d.2,15 ap(10)
Code article PEX: 141518
Elm Leblanc / Bosch
Réf fabricant: 87082021200
± 3 jours ouvrés
sur devis
Joint torique (x10) Elm Leblanc / Bosch 87102050070
4 page 12 Joint torique (x10)
Code article PEX: 141622
Elm Leblanc / Bosch
Réf fabricant: 87102050070
± 3 jours ouvrés
16,42 € TTC
Jt.torique 10x2,5 (x10) Elm Leblanc / Bosch 87002050010
4 page 10 Jt.torique 10x2,5 (x10)
Code article PEX: 140830
Elm Leblanc / Bosch
Réf fabricant: 87002050010
± 3 jours ouvrés
26,30 € TTC
Sachet de joints Elm Leblanc / Bosch 87001036920
4 page 6 Sachet de joints
Code article PEX: 268390
Elm Leblanc / Bosch
Réf fabricant: 87001036920
± 3 jours ouvrés
10,96 € TTC
Capuch.protec.lm5ar (x10) Elm Leblanc / Bosch 87005050010
5 page 10 Capuch.protec.lm5ar (x10)
Code article PEX: 140895
Elm Leblanc / Bosch
Réf fabricant: 87005050010
± 3 jours ouvrés
16,70 € TTC
Jt torique (x10) Elm Leblanc / Bosch 87002050230
5 page 6 Jt torique (x10)
Code article PEX: 140836
Elm Leblanc / Bosch
Réf fabricant: 87002050230
en stock
39,49 € TTC
Axe de membrane Elm Leblanc / Bosch 87005030130
5 page 12 Axe de membrane
Code article PEX: 140884
Elm Leblanc / Bosch
Réf fabricant: 87005030130
± 3 jours ouvrés
6,18 € TTC
Collerette buse d.110 Elm Leblanc / Bosch 87055040370
5 page 4 Collerette buse d.110
Code article PEX: 141226
Elm Leblanc / Bosch
Réf fabricant: 87055040370
± 3 jours ouvrés
8,64 € TTC
Rupteur d allumage Elm Leblanc / Bosch 87071010020
5 page 14 Rupteur d allumage
Code article PEX: 141342
Elm Leblanc / Bosch
Réf fabricant: 87071010020
± 3 jours ouvrés
29,21 € TTC
Vis (x10) Elm Leblanc / Bosch 29109521220
5 page 8 Vis (x10)
Code article PEX: 140703
Elm Leblanc / Bosch
Réf fabricant: 29109521220
± 3 jours ouvrés
6,18 € TTC
Epingle de retenue (x10) Elm Leblanc / Bosch 87047050250
6 page 6 Epingle de retenue (x10)
Code article PEX: 141133
Elm Leblanc / Bosch
Réf fabricant: 87047050250
± 3 jours ouvrés
8,64 € TTC
Fil de plomb (x10) Elm Leblanc / Bosch 87047020010
6 page 10 Fil de plomb (x10)
Code article PEX: 141131
Elm Leblanc / Bosch
Réf fabricant: 87047020010
± 3 jours ouvrés
sur devis
Membrane valve eau (x10) Elm Leblanc / Bosch 87005030500
6 page 12 Membrane valve eau (x10)
Code article PEX: 140885
Elm Leblanc / Bosch
Réf fabricant: 87005030500
± 3 jours ouvrés
46,87 € TTC
Vis (x10) Elm Leblanc / Bosch 29181404170
6 page 4 Vis (x10)
Code article PEX: 140718
Elm Leblanc / Bosch
Réf fabricant: 29181404170
± 3 jours ouvrés
6,18 € TTC
Vis de centrage (x10) Elm Leblanc / Bosch 87034040890
6 page 8 Vis de centrage (x10)
Code article PEX: 141066
Elm Leblanc / Bosch
Réf fabricant: 87034040890
± 3 jours ouvrés
8,64 € TTC
Racc.entree valve eau Elm Leblanc / Bosch 87003061100
7 page 12 Racc.entree valve eau
Code article PEX: 140872
Elm Leblanc / Bosch
Réf fabricant: 87003061100
en stock
20,56 € TTC
Equerre cdc/buse lm10pv Elm Leblanc / Bosch 87180030390
7 page 4 Equerre cdc/buse lm10pv
Code article PEX: 144865
Elm Leblanc / Bosch
Réf fabricant: 87180030390
± 3 jours ouvrés
4,14 € TTC
Plomb (x10) Elm Leblanc / Bosch 19032400000
7 page 10 Plomb (x10)
Code article PEX: 140680
Elm Leblanc / Bosch
Réf fabricant: 19032400000
± 3 jours ouvrés
6,90 € TTC
Tube flexible eau chaude Elm Leblanc / Bosch 87007030390
7 page 6 Tube flexible eau chaude
Code article PEX: 140911
Elm Leblanc / Bosch
Réf fabricant: 87007030390
± 3 jours ouvrés
46,87 € TTC
Vis (x10) Elm Leblanc / Bosch 87034010690
7 page 8 Vis (x10)
Code article PEX: 141055
Elm Leblanc / Bosch
Réf fabricant: 87034010690
± 3 jours ouvrés
6,79 € TTC
Joint (x10) Elm Leblanc / Bosch 87001036580
8 page 6 Joint (x10)
Code article PEX: 140827
Elm Leblanc / Bosch
Réf fabricant: 87001036580
± 3 jours ouvrés
18,06 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87402050040
8 page 12 Jt.torique (x10)
Code article PEX: 268790
Elm Leblanc / Bosch
Réf fabricant: 87402050040
en stock
14,14 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87002051150
8 page 12 Jt.torique (x10)
Code article PEX: 140845
Elm Leblanc / Bosch
Réf fabricant: 87002051150
en stock
6,79 € TTC
Vis prise pression (x10) Elm Leblanc / Bosch 87033051910
8 page 8 Vis prise pression (x10)
Code article PEX: 141044
Elm Leblanc / Bosch
Réf fabricant: 87033051910
± 3 jours ouvrés
6,90 € TTC
Vis (x10) Elm Leblanc / Bosch 87434010020
8 page 10 Vis (x10)
Code article PEX: 145840
Elm Leblanc / Bosch
Réf fabricant: 87434010020
± 3 jours ouvrés
6,24 € TTC
Vis (x10) Elm Leblanc / Bosch 87034030120
8 page 4 Vis (x10)
Code article PEX: 140695
Elm Leblanc / Bosch
Réf fabricant: 87034030120
± 3 jours ouvrés
14,14 € TTC
Epingle (10x) Elm Leblanc / Bosch 87047050240
9 page 12 Epingle (10x)
Code article PEX: 141132
Elm Leblanc / Bosch
Réf fabricant: 87047050240
± 3 jours ouvrés
15,56 € TTC
Jt.liege (x10) Elm Leblanc / Bosch 87010040010
9 page 10 Jt.liege (x10)
Code article PEX: 140984
Elm Leblanc / Bosch
Réf fabricant: 87010040010
± 3 jours ouvrés
18,06 € TTC
Limiteur temperature Elm Leblanc / Bosch 87072061320
9 page 6 Limiteur temperature
Code article PEX: 338241
Elm Leblanc / Bosch
Réf fabricant: 87072061320
en stock
36,77 € TTC
Tole interallumage Elm Leblanc / Bosch 87113043370
9 page 8 Tole interallumage
Code article PEX: 141768
Elm Leblanc / Bosch
Réf fabricant: 87113043370
± 3 jours ouvrés
4,14 € TTC
Rondelle d etanche.(x10) Elm Leblanc / Bosch 87101030600
10 page 8 Rondelle d etanche.(x10)
Code article PEX: 141603
Elm Leblanc / Bosch
Réf fabricant: 87101030600
± 3 jours ouvrés
12,49 € TTC
Ressort Elm Leblanc / Bosch 87046030670
10 page 10 Ressort
Code article PEX: 141112
Elm Leblanc / Bosch
Réf fabricant: 87046030670
± 3 jours ouvrés
8,64 € TTC
Selecteur lm10 Elm Leblanc / Bosch 87085002670
10 page 12 Selecteur lm10
Code article PEX: 141551
Elm Leblanc / Bosch
Réf fabricant: 87085002670
± 3 jours ouvrés
35,54 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87402050040
11 page 12 Jt.torique (x10)
Code article PEX: 268790
Elm Leblanc / Bosch
Réf fabricant: 87402050040
en stock
14,14 € TTC
Support selecteur Elm Leblanc / Bosch 87157001460
12 page 12 Support selecteur
Code article PEX: 142049
Elm Leblanc / Bosch
Réf fabricant: 87157001460
± 3 jours ouvrés
5,52 € TTC
Tige de poussee traitee Elm Leblanc / Bosch 87031010570
12 page 10 Tige de poussee traitee
Code article PEX: 141034
Elm Leblanc / Bosch
Réf fabricant: 87031010570
± 3 jours ouvrés
10,96 € TTC
Veilleuse lm5ar a/p Elm Leblanc / Bosch 87181050510
12 page 8 Veilleuse lm5ar a/p
Code article PEX: 144896
Elm Leblanc / Bosch
Réf fabricant: 87181050510
± 3 jours ouvrés
32,65 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87402050020
13 page 10 Jt.torique (x10)
Code article PEX: 145834
Elm Leblanc / Bosch
Réf fabricant: 87402050020
± 3 jours ouvrés
18,68 € TTC
Vis m4x10 (x10) Elm Leblanc / Bosch 87034010530
13 page 8 Vis m4x10 (x10)
Code article PEX: 141054
Elm Leblanc / Bosch
Réf fabricant: 87034010530
± 3 jours ouvrés
8,64 € TTC
Vis (x10) Elm Leblanc / Bosch 87034010830
13 page 12 Vis (x10)
Code article PEX: 141057
Elm Leblanc / Bosch
Réf fabricant: 87034010830
± 3 jours ouvrés
15,56 € TTC
Filtre gaz (x10) Elm Leblanc / Bosch 87005070020
14 page 10 Filtre gaz (x10)
Code article PEX: 140904
Elm Leblanc / Bosch
Réf fabricant: 87005070020

obsolète

Patte fixation veilleuse Elm Leblanc / Bosch 87013090610
14 page 8 Patte fixation veilleuse
Code article PEX: 141012
Elm Leblanc / Bosch
Réf fabricant: 87013090610
en stock
5,05 € TTC
Regulateur debit eau wn Elm Leblanc / Bosch 87057050050
14 page 12 Regulateur debit eau wn
Code article PEX: 141276
Elm Leblanc / Bosch
Réf fabricant: 87057050050
± 3 jours ouvrés
51,68 € TTC
Filtre (10x) Elm Leblanc / Bosch 87005070550
15 page 8 Filtre (10x)
Code article PEX: 486132
Elm Leblanc / Bosch
Réf fabricant: 87005070550
± 3 jours ouvrés
56,12 € TTC
Filtre eau (x10) Elm Leblanc / Bosch 87005070010
15 page 12 Filtre eau (x10)
Code article PEX: 140903
Elm Leblanc / Bosch
Réf fabricant: 87005070010

obsolète

Joint (x10) Elm Leblanc / Bosch 87001030140
15 page 10 Joint (x10)
Code article PEX: 140818
Elm Leblanc / Bosch
Réf fabricant: 87001030140

obsolète

Filtre de veilleuse (x10) Elm Leblanc / Bosch 87032030010
16 page 10 Filtre de veilleuse (x10)
Code article PEX: 141036
Elm Leblanc / Bosch
Réf fabricant: 87032030010
± 3 jours ouvrés
16,70 € TTC
Inject.veill. AP (x10) Elm Leblanc / Bosch 87082000020
16 page 8 Inject.veill. ap (x10)
Code article PEX: 141503
Elm Leblanc / Bosch
Réf fabricant: 87082000020
± 3 jours ouvrés
35,54 € TTC
Jt torique (x10) Elm Leblanc / Bosch 87002051070
16 page 12 Jt torique (x10)
Code article PEX: 140843
Elm Leblanc / Bosch
Réf fabricant: 87002051070
± 3 jours ouvrés
13,74 € TTC
Jt.torique 5x1,75 (x10) Elm Leblanc / Bosch 87002050430
17 page 12 Jt.torique 5x1,75 (x10)
Code article PEX: 140838
Elm Leblanc / Bosch
Réf fabricant: 87002050430
± 3 jours ouvrés
15,18 € TTC
Tube de veilleuse Elm Leblanc / Bosch 87007073200
17 page 8 Tube de veilleuse
Code article PEX: 140932
Elm Leblanc / Bosch
Réf fabricant: 87007073200
en stock
23,26 € TTC
Vis (x10) Elm Leblanc / Bosch 87034010510
17 page 10 Vis (x10)
Code article PEX: 141053
Elm Leblanc / Bosch
Réf fabricant: 87034010510
± 3 jours ouvrés
8,64 € TTC
Thermocouple + secu LC 11 PV Elm Leblanc / Bosch 87072060740
18 page 8 Thermocouple + secu lc 11 pv
Code article PEX: 141360
Elm Leblanc / Bosch
Réf fabricant: 87072060740
en stock
99,47 € TTC
Tete magnetique LM5AR/M Elm Leblanc / Bosch 87072010120
18 page 10 Tete magnetique lm5ar/m
Code article PEX: 141346
Elm Leblanc / Bosch
Réf fabricant: 87072010120
± 3 jours ouvrés
59,93 € TTC
Vis m5x20 (x10) Elm Leblanc / Bosch 87134010610
18 page 12 Vis m5x20 (x10)
Code article PEX: 141819
Elm Leblanc / Bosch
Réf fabricant: 87134010610
± 3 jours ouvrés
6,90 € TTC
Partie eau Elm Leblanc / Bosch 87051051490
19 page 12 Partie eau
Code article PEX: 141140
Elm Leblanc / Bosch
Réf fabricant: 87051051490
± 3 jours ouvrés
50,05 € TTC
Groupe allumage a/p Elm Leblanc / Bosch 87080080030
19 page 10 Groupe allumage a/p
Code article PEX: 141421
Elm Leblanc / Bosch
Réf fabricant: 87080080030
± 3 jours ouvrés
34,91 € TTC
Vis plast 4x16 cruci(x10) Elm Leblanc / Bosch 87134030130
19 page 8 Vis plast 4x16 cruci(x10)
Code article PEX: 141826
Elm Leblanc / Bosch
Réf fabricant: 87134030130
± 3 jours ouvrés
7,85 € TTC
Siege de soupape Elm Leblanc / Bosch 87085001940
20 page 10 Siege de soupape
Code article PEX: 416018
Elm Leblanc / Bosch
Réf fabricant: 87085001940
± 3 jours ouvrés
10,63 € TTC
Venturi (33 s) Elm Leblanc / Bosch 87082052630
20 page 12 Venturi (33 s)
Code article PEX: 141535
Elm Leblanc / Bosch
Réf fabricant: 87082052630
± 3 jours ouvrés
16,70 € TTC
Circlips (x10) Elm Leblanc / Bosch 29160809040
21 page 10 Circlips (x10)
Code article PEX: 140715
Elm Leblanc / Bosch
Réf fabricant: 29160809040
± 3 jours ouvrés
6,18 € TTC
Jt.torique (x10) Elm Leblanc / Bosch 87002050070
21 page 12 Jt.torique (x10)
Code article PEX: 140831
Elm Leblanc / Bosch
Réf fabricant: 87002050070

obsolète

Joint (x10) Elm Leblanc / Bosch 87010040200
25 page 10 Joint (x10)
Code article PEX: 140985
Elm Leblanc / Bosch
Réf fabricant: 87010040200
± 3 jours ouvrés
8,64 € TTC
Curseur complet Elm Leblanc / Bosch 87010003190
26 page 10 Curseur complet
Code article PEX: 140976
Elm Leblanc / Bosch
Réf fabricant: 87010003190
± 3 jours ouvrés
42,65 € TTC
Vis (x10) Elm Leblanc / Bosch 29106124240
27 page 10 Vis (x10)
Code article PEX: 140694
Elm Leblanc / Bosch
Réf fabricant: 29106124240
± 3 jours ouvrés
6,18 € TTC
Vis de fermeture (10x) Elm Leblanc / Bosch 87034060140
28 page 10 Vis de fermeture (10x)
Code article PEX: 538117
Elm Leblanc / Bosch
Réf fabricant: 87034060140
± 3 jours ouvrés
12,13 € TTC
Tube gaz Elm Leblanc / Bosch 87007059580
29 page 10 Tube gaz
Code article PEX: 140929
Elm Leblanc / Bosch
Réf fabricant: 87007059580

obsolète

32 page 10 Soupape gaz

Elm Leblanc / Bosch
Réf fabricant: 87085002140
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chauffe-eau / chauffe-bain Elm Leblanc / Bosch LM10 A ainsi que des liens vers les articles Elm Leblanc / Bosch. En parcourant la page Elm Leblanc / Bosch, vous pourrez également trouver toutes les pièces Elm Leblanc / Bosch présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
