Unité externe Oertli OTWH SPLIT 3M FS 200-270 E (2023) (7825473-7818273-7818275)



OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

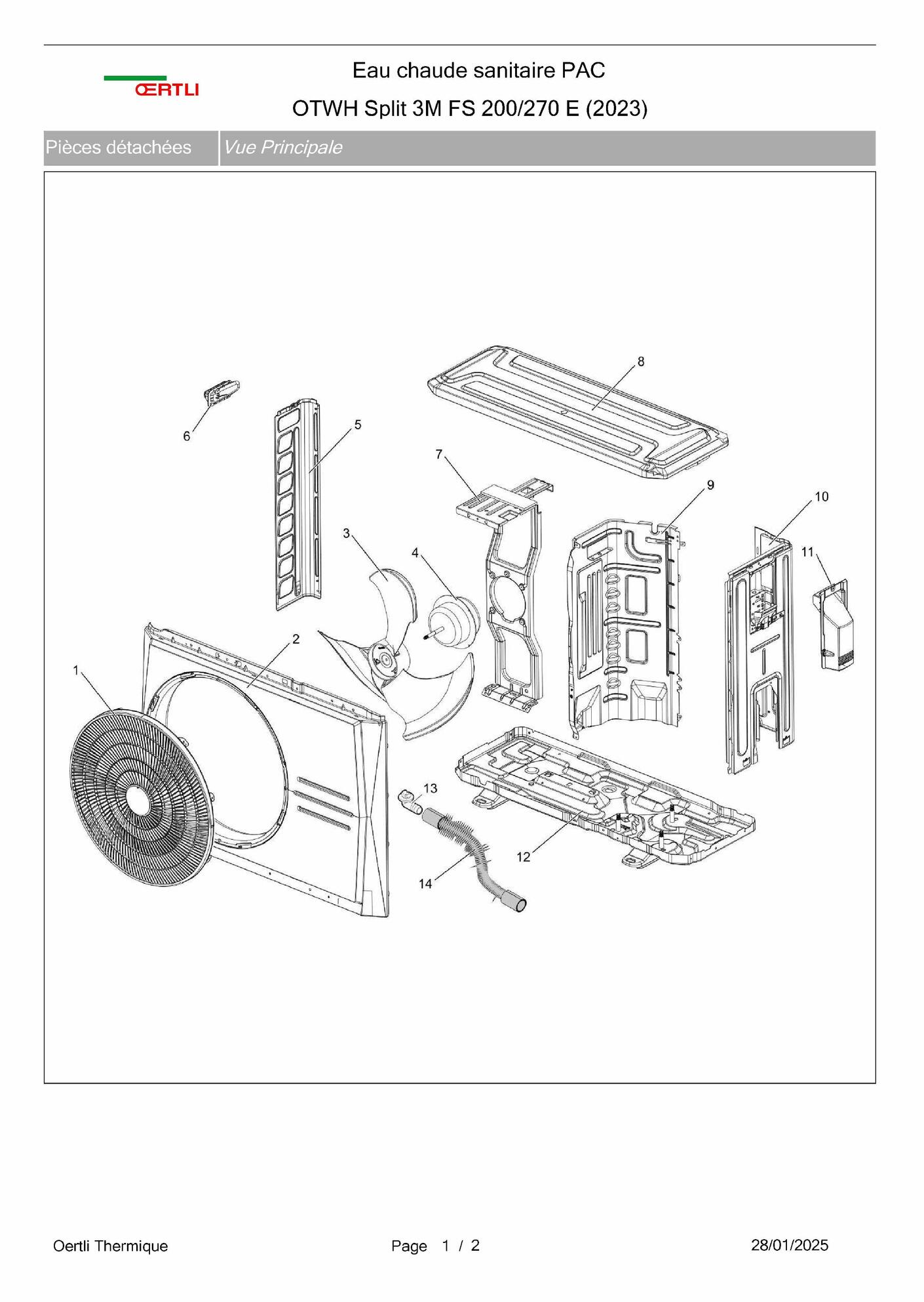

page 1

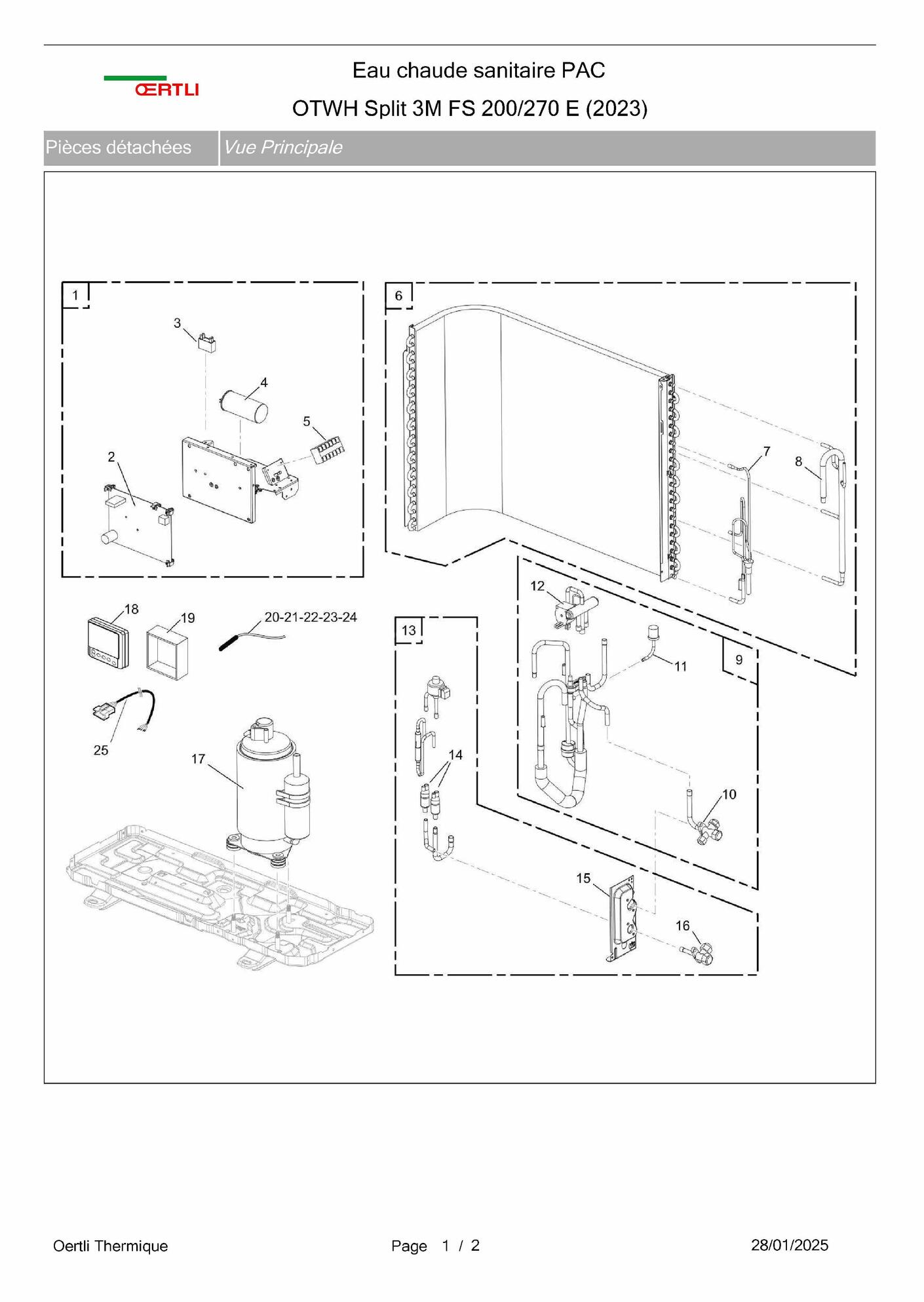

page 3
page 5
Pièces détachées Unité externe Oertli OTWH SPLIT 3M FS 200-270 E (2023) (7825473-7818273-7818275) chez Pièces Express


Référence fabricant
Position Schéma
300026937 Isolation tampon sup 1
95013133 Joint a levre d.82mm 2
7614973 Resistance pre cablee 2400w 3
7614372 Corps chauffe hz-ss 100/150/200l (sans anode) 4
7607345 Plaq.de fixat. 5
7617252 Vis h m5x10 crante din7500d 6
97525071 Etrier 7
97525072 Plaquette carree 8
89525501 Tampon superieur complet 9
89705511 Kit joint 7 mm + jonc 10
300025932 Isolation tampon 11
7622491 Anode mg 40x225 cplt 12
7622492 Anode mg 40x305 cplt 12
7615076 Bouchon laiton 1 1/2 13
95014035 Joint tpmx d.25x8,5x2 14
94974527 Entretoise nylon 15
96100039 Rondelle plate m8 zn 16
96140130 Rondelle a dents dec m8 zn 17
95800278 Ecrou h m8 6 zn6 18
99100577 Rond de masse a languette 19
300027886 Joint 60x48x3 pour resistance 20
7626089 Thermostat de securite cplt 21
7615467 Vis cbl h st 3,9-19 c zn3 22
7627262 Capot avant 200l 23
7627261 Capot avant 300l 23
7628628 Couvercle cplt 24
7622976 Cheville helicoidale pour isolation 25
7601444 Capuchon 26
95320950 Support de cable a clipper 27
95320112 Collier insulok hst 18r 28
368857 Ecrou 1/4 sae schrader 29
95320525 Passe fil 18x22x2 30
95320187 Serre cable 222.01.0087 31
95740600 Vis cb z 3,5x25 zn jaune 32
95320240 Clip cable a fixer sur m8 33
7611795 Tole de maintien cable 34
300011645 Tube flexible annele dn19 35
7628160 Fil d anode mg 36
96140130 Rondelle a dents dec m8 zn 37
97860646 Pied regl v1939 m10x35 38
0287914 Joint 3x24x15 epdm nbr 158-80 dvgw 39
7605675 Raccord dielectrique mf3/4 40
300025351 Ecrou 3/8 frigo 41
7628102 Vis cbl z 4.5-35/28 42
96110022 Rondelle plate l5 zn 43
7890187 Pr ballon thermodynamique ... 0
7890188 Pr ballon thermodynamique ... 0


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Oertli OTWH SPLIT 3M FS 200-270 E (2023) (7825473-7818273-7818275)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Grille ventilateur Oertli 7824598
1 page 1 Grille ventilateur
Code article PEX: 733298
Oertli
Réf fabricant: 7824598
± 3 jours ouvrés
49,08 € TTC
Isolation tampon sup Oertli 300026937
1 page 5 Isolation tampon sup
Code article PEX: 305338
Oertli
Réf fabricant: 300026937
± 3 jours ouvrés
5,40 € TTC
Tableau complet Oertli 7824591
1 page 3 Tableau complet
Code article PEX: 750732
Oertli
Réf fabricant: 7824591
± 3 jours ouvrés
632,40 € TTC
Carte unite centrale Oertli 7824594
2 page 3 Carte unite centrale
Code article PEX: 750734
Oertli
Réf fabricant: 7824594
± 3 jours ouvrés
472,80 € TTC
Joint levre d 82 Oertli 95013133
2 page 5 Joint levre d 82
Code article PEX: 130275
Oertli
Réf fabricant: 95013133

obsolète

Panneau avant Oertli 7824601
2 page 1 Panneau avant
Code article PEX: 750738
Oertli
Réf fabricant: 7824601
± 3 jours ouvrés
104,76 € TTC
Condensateur moteur Oertli 7824595
3 page 3 Condensateur moteur
Code article PEX: 750735
Oertli
Réf fabricant: 7824595
± 3 jours ouvrés
11,10 € TTC
Resist steatite cablee 2.4kw Oertli 7614973
3 page 5 Resist steatite cablee 2.4kw
Code article PEX: 474202
Oertli
Réf fabricant: 7614973

obsolète

Helice Oertli 7824600
3 page 1 Helice
Code article PEX: 750737
Oertli
Réf fabricant: 7824600
± 3 jours ouvrés
27,72 € TTC
Condensateur compresseur Oertli 7824592
4 page 3 Condensateur compresseur
Code article PEX: 750733
Oertli
Réf fabricant: 7824592
± 3 jours ouvrés
24,48 € TTC
Corps chauffe hz-ss 100/150/200l (sans anode) Oertli 7614372
4 page 5 Corps chauffe hz-ss 100/150/200l (sans anode)
Code article PEX: 305851
Oertli
Réf fabricant: 7614372
en stock
91,80 € TTC
Moteur Oertli 7824597
4 page 1 Moteur
Code article PEX: 750736
Oertli
Réf fabricant: 7824597
± 3 jours ouvrés
163,20 € TTC
Bornier 6p Oertli 7824593
5 page 3 Bornier 6p
Code article PEX: 733297
Oertli
Réf fabricant: 7824593
± 3 jours ouvrés
18,72 € TTC
Panneau lateral gauche Oertli 7824603
5 page 1 Panneau lateral gauche
Code article PEX: 750740
Oertli
Réf fabricant: 7824603
± 3 jours ouvrés
18,36 € TTC
Plaq.de fixat. Oertli 7607345
5 page 5 Plaq.de fixat.
Code article PEX: 305500
Oertli
Réf fabricant: 7607345
± 3 jours ouvrés
35,76 € TTC
Evaporateur Oertli 7824565
6 page 3 Evaporateur
Code article PEX: 750722
Oertli
Réf fabricant: 7824565
± 3 jours ouvrés
175,20 € TTC
Petite poignee Oertli 7824604
6 page 1 Petite poignee
Code article PEX: 750741
Oertli
Réf fabricant: 7824604
± 3 jours ouvrés
4,26 € TTC
Vis h m5x10 crante din7500d Oertli 7617252
6 page 5 Vis h m5x10 crante din7500d
Code article PEX: 305996
Oertli
Réf fabricant: 7617252
± 3 jours ouvrés
2,76 € TTC
Etrier Oertli 97525071
7 page 5 Etrier
Code article PEX: 131590
Oertli
Réf fabricant: 97525071
± 3 jours ouvrés
2,76 € TTC
Support ventilateur Oertli 7824602
7 page 1 Support ventilateur
Code article PEX: 750739
Oertli
Réf fabricant: 7824602
± 3 jours ouvrés
19,68 € TTC
Tube retour evaporateur Oertli 7824571
7 page 3 Tube retour evaporateur
Code article PEX: 750724
Oertli
Réf fabricant: 7824571
± 3 jours ouvrés
39,60 € TTC
Chapiteau Oertli 7824605
8 page 1 Chapiteau
Code article PEX: 750742
Oertli
Réf fabricant: 7824605
± 3 jours ouvrés
62,52 € TTC
Plaquette carree Oertli 97525072
8 page 5 Plaquette carree
Code article PEX: 131591
Oertli
Réf fabricant: 97525072
± 3 jours ouvrés
2,76 € TTC
Tube depart evavorateur Oertli 7824570
8 page 3 Tube depart evavorateur
Code article PEX: 750723
Oertli
Réf fabricant: 7824570
± 3 jours ouvrés
31,44 € TTC
Circuit vanne 4 voies complet Oertli 7824582
9 page 3 Circuit vanne 4 voies complet
Code article PEX: 733294
Oertli
Réf fabricant: 7824582
± 3 jours ouvrés
243,60 € TTC
Panneau intermediaire Oertli 7824606
9 page 1 Panneau intermediaire
Code article PEX: 750743
Oertli
Réf fabricant: 7824606
± 3 jours ouvrés
30,96 € TTC
Tampon superieur complet Oertli 89525501
9 page 5 Tampon superieur complet
Code article PEX: 129372
Oertli
Réf fabricant: 89525501
en stock
102,96 € TTC
Kit joint 7 mm + jonc Oertli 89705511
10 page 5 Kit joint 7 mm + jonc
Code article PEX: 129682
Oertli
Réf fabricant: 89705511
en stock
20,16 € TTC
Panneau lateral Oertli 7824574
10 page 1 Panneau lateral
Code article PEX: 733293
Oertli
Réf fabricant: 7824574
± 3 jours ouvrés
47,28 € TTC
Vanne arret gaz Oertli 7824583
10 page 3 Vanne arret gaz
Code article PEX: 733295
Oertli
Réf fabricant: 7824583
± 3 jours ouvrés
38,28 € TTC
Grande poignee Oertli 7824573
11 page 1 Grande poignee
Code article PEX: 733292
Oertli
Réf fabricant: 7824573
± 3 jours ouvrés
14,04 € TTC
Isolation tampon Oertli 300025932
11 page 5 Isolation tampon
Code article PEX: 305334
Oertli
Réf fabricant: 300025932
± 3 jours ouvrés
23,52 € TTC
Pressostat Oertli 7824587
11 page 3 Pressostat
Code article PEX: 750729
Oertli
Réf fabricant: 7824587
± 3 jours ouvrés
41,16 € TTC
Anode mg 40x225 cplt Oertli 7622491
12 page 5 Anode mg 40x225 cplt
Code article PEX: 306261
Oertli
Réf fabricant: 7622491
± 3 jours ouvrés
87,48 € TTC
Anode mg 40x305 cplt Oertli 7622492
12 page 5 Anode mg 40x305 cplt
Code article PEX: 306262
Oertli
Réf fabricant: 7622492
± 3 jours ouvrés
90,36 € TTC
Chassis Oertli 7824589
12 page 1 Chassis
Code article PEX: 750730
Oertli
Réf fabricant: 7824589
± 3 jours ouvrés
87,48 € TTC
Vanne 4 voies Oertli 7824585
12 page 3 Vanne 4 voies
Code article PEX: 733296
Oertli
Réf fabricant: 7824585
± 3 jours ouvrés
46,20 € TTC
Bouchon laiton 1 1/2 Oertli 7615076
13 page 5 Bouchon laiton 1 1/2
Code article PEX: 305877
Oertli
Réf fabricant: 7615076
± 3 jours ouvrés
16,92 € TTC
Circuit vanne arret complet Oertli 7824576
13 page 3 Circuit vanne arret complet
Code article PEX: 750725
Oertli
Réf fabricant: 7824576
± 3 jours ouvrés
168,00 € TTC
Raccord condensat Oertli 7660718
13 page 1 Raccord condensat
Code article PEX: 371515
Oertli
Réf fabricant: 7660718
± 3 jours ouvrés
6,60 € TTC
Filtre Oertli 7824579
14 page 3 Filtre
Code article PEX: 750727
Oertli
Réf fabricant: 7824579
± 3 jours ouvrés
7,86 € TTC
Joint tpmx D.25x8,5x2 Oertli 95014035
14 page 5 Joint tpmx d.25x8,5x2
Code article PEX: 130319
Oertli
Réf fabricant: 95014035
en stock
3,66 € TTC
Tube condensat Oertli 7660721
14 page 1 Tube condensat
Code article PEX: 371516
Oertli
Réf fabricant: 7660721
± 3 jours ouvrés
10,98 € TTC
Entretoise nylon Oertli 94974527
15 page 5 Entretoise nylon
Code article PEX: 751362
Oertli
Réf fabricant: 94974527
en stock
15,00 € TTC
Support vanne Oertli 7824580
15 page 3 Support vanne
Code article PEX: 750728
Oertli
Réf fabricant: 7824580
± 3 jours ouvrés
38,40 € TTC
Rondelle plate m8 zn Oertli 96100039
16 page 5 Rondelle plate m8 zn
Code article PEX: 131194
Oertli
Réf fabricant: 96100039
± 3 jours ouvrés
2,76 € TTC
Vanne arret Oertli 7824578
16 page 3 Vanne arret
Code article PEX: 750726
Oertli
Réf fabricant: 7824578
± 3 jours ouvrés
36,12 € TTC
Compresseur Oertli 7824590
17 page 3 Compresseur
Code article PEX: 750731
Oertli
Réf fabricant: 7824590
± 3 jours ouvrés
679,20 € TTC
Rondelle a dents dec m8 zn Oertli 96140130
17 page 5 Rondelle a dents dec m8 zn
Code article PEX: 131225
Oertli
Réf fabricant: 96140130
± 3 jours ouvrés
2,76 € TTC
Controleur filaire Oertli 7824613
18 page 3 Controleur filaire
Code article PEX: 750748
Oertli
Réf fabricant: 7824613
± 3 jours ouvrés
229,20 € TTC
Ecrou h m8 6 zn6 Oertli 95800278
18 page 5 Ecrou h m8 6 zn6
Code article PEX: 131112
Oertli
Réf fabricant: 95800278
± 3 jours ouvrés
1,56 € TTC
Rond de masse a languette Oertli 99100577
19 page 5 Rond de masse a languette
Code article PEX: 114686
Oertli
Réf fabricant: 99100577
± 3 jours ouvrés
1,56 € TTC
Support mural afficheur Oertli 7637592
19 page 3 Support mural afficheur
Code article PEX: 306761
Oertli
Réf fabricant: 7637592
± 3 jours ouvrés
44,88 € TTC
Joint 60x48x3 pour resistance Oertli 300027886
20 page 5 Joint 60x48x3 pour resistance
Code article PEX: 119968
Oertli
Réf fabricant: 300027886
± 3 jours ouvrés
2,64 € TTC
Sonde exterieure t4 850 mm Oertli 7824607
20 page 3 Sonde exterieure t4 850 mm
Code article PEX: 750744
Oertli
Réf fabricant: 7824607
± 3 jours ouvrés
4,44 € TTC
Sonde condenseur t3 Oertli 7824609
21 page 3 Sonde condenseur t3
Code article PEX: 750745
Oertli
Réf fabricant: 7824609
± 3 jours ouvrés
7,98 € TTC
Thermostat de securite cplt Oertli 7626089
21 page 5 Thermostat de securite cplt
Code article PEX: 306410
Oertli
Réf fabricant: 7626089
± 3 jours ouvrés
37,68 € TTC
Sonde air th Oertli 7824611
22 page 3 Sonde air th
Code article PEX: 750746
Oertli
Réf fabricant: 7824611
± 3 jours ouvrés
9,06 € TTC
Vis cbl h st 3,9-19 c zn3 Oertli 7615467
22 page 5 Vis cbl h st 3,9-19 c zn3
Code article PEX: 305881
Oertli
Réf fabricant: 7615467
± 3 jours ouvrés
1,56 € TTC
Capot avant 200l Oertli 7627262
23 page 5 Capot avant 200l
Code article PEX: 306505
Oertli
Réf fabricant: 7627262
± 3 jours ouvrés
100,32 € TTC
Capot avant 300l Oertli 7627261
23 page 5 Capot avant 300l
Code article PEX: 306504
Oertli
Réf fabricant: 7627261
± 3 jours ouvrés
114,36 € TTC
Sonde refoulemenent tp Oertli 7824612
23 page 3 Sonde refoulemenent tp
Code article PEX: 750747
Oertli
Réf fabricant: 7824612
± 3 jours ouvrés
9,72 € TTC
Couvercle cplt Oertli 7628628
24 page 5 Couvercle cplt
Code article PEX: 306588
Oertli
Réf fabricant: 7628628
± 3 jours ouvrés
146,40 € TTC
Sonde temperature ecs t5 Oertli 7637598
24 page 3 Sonde temperature ecs t5
Code article PEX: 306766
Oertli
Réf fabricant: 7637598
± 3 jours ouvrés
188,40 € TTC
Cable raccordement hmi Oertli 7660723
25 page 3 Cable raccordement hmi
Code article PEX: 311842
Oertli
Réf fabricant: 7660723
± 3 jours ouvrés
52,68 € TTC
Cheville helicoidale pour isolation Oertli 7622976
25 page 5 Cheville helicoidale pour isolation
Code article PEX: 306284
Oertli
Réf fabricant: 7622976
± 3 jours ouvrés
4,86 € TTC
Capuchon Oertli 7601444
26 page 5 Capuchon
Code article PEX: 305403
Oertli
Réf fabricant: 7601444
± 3 jours ouvrés
2,76 € TTC
Support de cable a clipper Oertli 95320950
27 page 5 Support de cable a clipper
Code article PEX: 130559
Oertli
Réf fabricant: 95320950
± 3 jours ouvrés
1,56 € TTC
Collier insulok hst 18r Oertli 95320112
28 page 5 Collier insulok hst 18r
Code article PEX: 130532
Oertli
Réf fabricant: 95320112
± 3 jours ouvrés
1,56 € TTC
Ecrou 1/4 sae schrader Oertli 368857
29 page 5 Ecrou 1/4 sae schrader
Code article PEX: 305348
Oertli
Réf fabricant: 368857
± 3 jours ouvrés
sur devis
Passe fil 18x22x2 Oertli 95320525
30 page 5 Passe fil 18x22x2
Code article PEX: 306828
Oertli
Réf fabricant: 95320525
± 3 jours ouvrés
2,76 € TTC
Kit serre cable + vis Oertli 95320187
31 page 5 Kit serre cable + vis
Code article PEX: 473489
Oertli
Réf fabricant: 95320187
± 3 jours ouvrés
sur devis
Vis cb z 3,5x25 zn jaune Oertli 95740600
32 page 5 Vis cb z 3,5x25 zn jaune
Code article PEX: 131045
Oertli
Réf fabricant: 95740600
± 3 jours ouvrés
1,56 € TTC
Clip cable a fixer sur m8 Oertli 95320240
33 page 5 Clip cable a fixer sur m8
Code article PEX: 130539
Oertli
Réf fabricant: 95320240
± 3 jours ouvrés
3,06 € TTC
Tole de maintien cable Oertli 7611795
34 page 5 Tole de maintien cable
Code article PEX: 305671
Oertli
Réf fabricant: 7611795
± 3 jours ouvrés
7,26 € TTC
Tube flexible annele dn19 Oertli 300011645
35 page 5 Tube flexible annele dn19
Code article PEX: 118094
Oertli
Réf fabricant: 300011645
± 3 jours ouvrés
3,66 € TTC
Fil d anode mg Oertli 7628160
36 page 5 Fil d anode mg
Code article PEX: 306524
Oertli
Réf fabricant: 7628160
± 3 jours ouvrés
3,66 € TTC
Rondelle a dents dec m8 zn Oertli 96140130
37 page 5 Rondelle a dents dec m8 zn
Code article PEX: 131225
Oertli
Réf fabricant: 96140130
± 3 jours ouvrés
2,76 € TTC
Pied regl v1939 m10x35 Oertli 97860646
38 page 5 Pied regl v1939 m10x35
Code article PEX: 132893
Oertli
Réf fabricant: 97860646
± 3 jours ouvrés
2,22 € TTC
Joint 3x24x15 epdm nbr 158-80 dvgw Oertli 0287914
39 page 5 Joint 3x24x15 epdm nbr 158-80 dvgw
Code article PEX: 571416
Oertli
Réf fabricant: 0287914

obsolète

Raccord dielectrique mf3/4 Oertli 7605675
40 page 5 Raccord dielectrique mf3/4
Code article PEX: 268142
Oertli
Réf fabricant: 7605675
± 3 jours ouvrés
7,14 € TTC
Ecrou 3/8 frigo Oertli 300025351
41 page 5 Ecrou 3/8 frigo
Code article PEX: 305331
Oertli
Réf fabricant: 300025351
± 3 jours ouvrés
7,44 € TTC
Vis cbl z 4.5-35/28 Oertli 7628102
42 page 5 Vis cbl z 4.5-35/28
Code article PEX: 306523
Oertli
Réf fabricant: 7628102
± 3 jours ouvrés
1,56 € TTC
Rondelle plate l5 zn Oertli 96110022
43 page 5 Rondelle plate l5 zn
Code article PEX: 306833
Oertli
Réf fabricant: 96110022
± 3 jours ouvrés
1,56 € TTC
  Pr ballon thermodynamique ...

Oertli
Réf fabricant: 7890187
avec délai
sur devis
  Pr ballon thermodynamique ...

Oertli
Réf fabricant: 7890188
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Oertli OTWH SPLIT 3M FS 200-270 E (2023) (7825473-7818273-7818275) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
