Chaudière Oertli MUR 2.24 COMBI FF



OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.
page 1
page 3
page 5
page 7
page 9
Pièces détachées Chaudière Oertli MUR 2.24 COMBI FF chez Pièces Express


Référence fabricant
Position Schéma
182691 Tube gaz vanne/nourr. cpl 70
181900 Diaphragme d.4.2 butane propane cpl 71
181710 Diaphragme d.5.2 gaz naturel cpl 71
181896 Vanne gaz sit butane propane cpl 72
181707 Vanne gaz sit gaz naturel 0845-046 72
182735 Coffret secu 577 dbc ff 73
182693 Coffret secu 577 dbc 73
182690 Tube arrivee gaz 74
160221 Kit de conv bp city sit 75
86667228 Kit de conv gn city sit 75
300011428 Tube dep echg chauf citadine cplt 80
181730 Thermostat securite cpl 81
181731 Capteur de temprature tasseron 82
200002377 Bruleur 14 becs wo bp cplt cast 83
200002376 Bruleur 14 becs wo gn cplt cast 83
181705 Set bougie d allumage cpl 84
181706 Sonde d ionisation cpl 85
181712 Echangeur chauffage cpl 86
181695 Tube ret.echang.chauf.cpl 87
181696 Tube vase d expans. cpl 88
300011483 Vanne 3 voies citadine 89
181726 Bride vanne 3voies cpl 90
300011470 Tube bouclage citadine cplt 91
300000831 Manometre elec huba 505 g3/8 (a visser) 92
300000304 Soupape de securite orkli 17106 93
182714 Tube ecoulement soupape 94
182747 Tube prot sonde ioni 95
181721 Moteur pas a pas pour murale city 96
181722 Embase circulateur cpl 97
181723 Joints fix.circulateur 98
181724 Corps de vanne + clapet (circulateur wilo) 99
181725 Ensemble clapet vanne 3 voies 954 100
300014684 Moteur circulateur hu15/6-3c 101
600736 Purgeur d air 102
181702 Vase expan wink dgn 8 103


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Oertli MUR 2.24 COMBI FF



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix

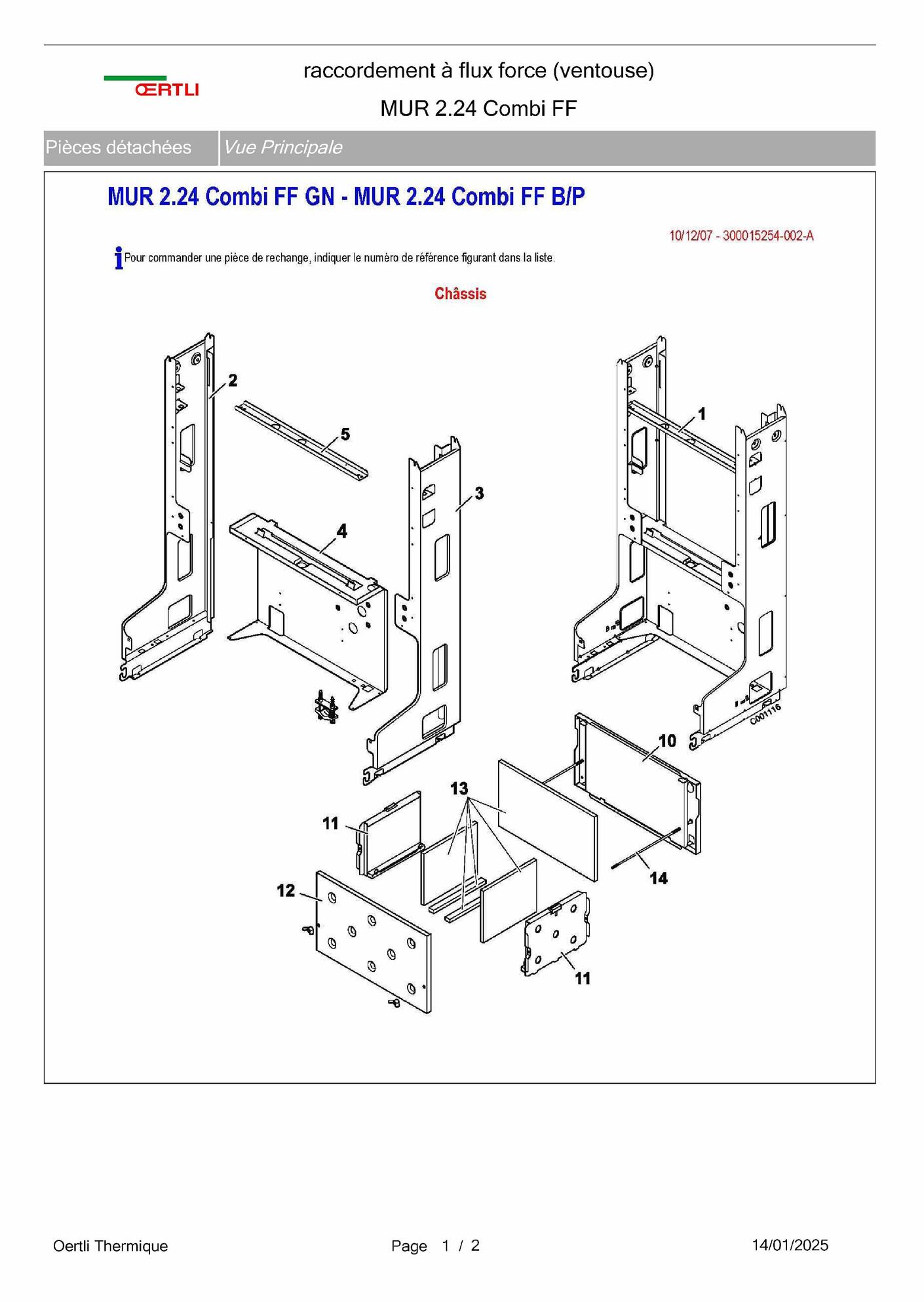

Chassis citadine cplt Oertli 200007674
1 page 1 Chassis citadine cplt
Code article PEX: 115335
Oertli
Réf fabricant: 200007674

obsolète

2 page 1 Montant gauche cpl

Oertli
Réf fabricant: 181682
avec délai
sur devis
3 page 1 Montant droit cpl

Oertli
Réf fabricant: 181683
avec délai
sur devis
Support chassis citadine cplt Oertli 200007675
4 page 1 Support chassis citadine cplt
Code article PEX: 115336
Oertli
Réf fabricant: 200007675
± 3 jours ouvrés
sur devis
Support superieur vase Oertli 86668082
5 page 1 Support superieur vase
Code article PEX: 128675
Oertli
Réf fabricant: 86668082
± 3 jours ouvrés
sur devis
10 page 1 Fond de foyer cpl

Oertli
Réf fabricant: 181689
11 page 1 Plaque lat.foyer isolee

Oertli
Réf fabricant: 181690
12 page 1 Plaque av.foyer isolee

Oertli
Réf fabricant: 181691
13 page 1 Kit isolation foyer

Oertli
Réf fabricant: 181692
14 page 1 Kit tige fixation plaq.av

Oertli
Réf fabricant: 181693

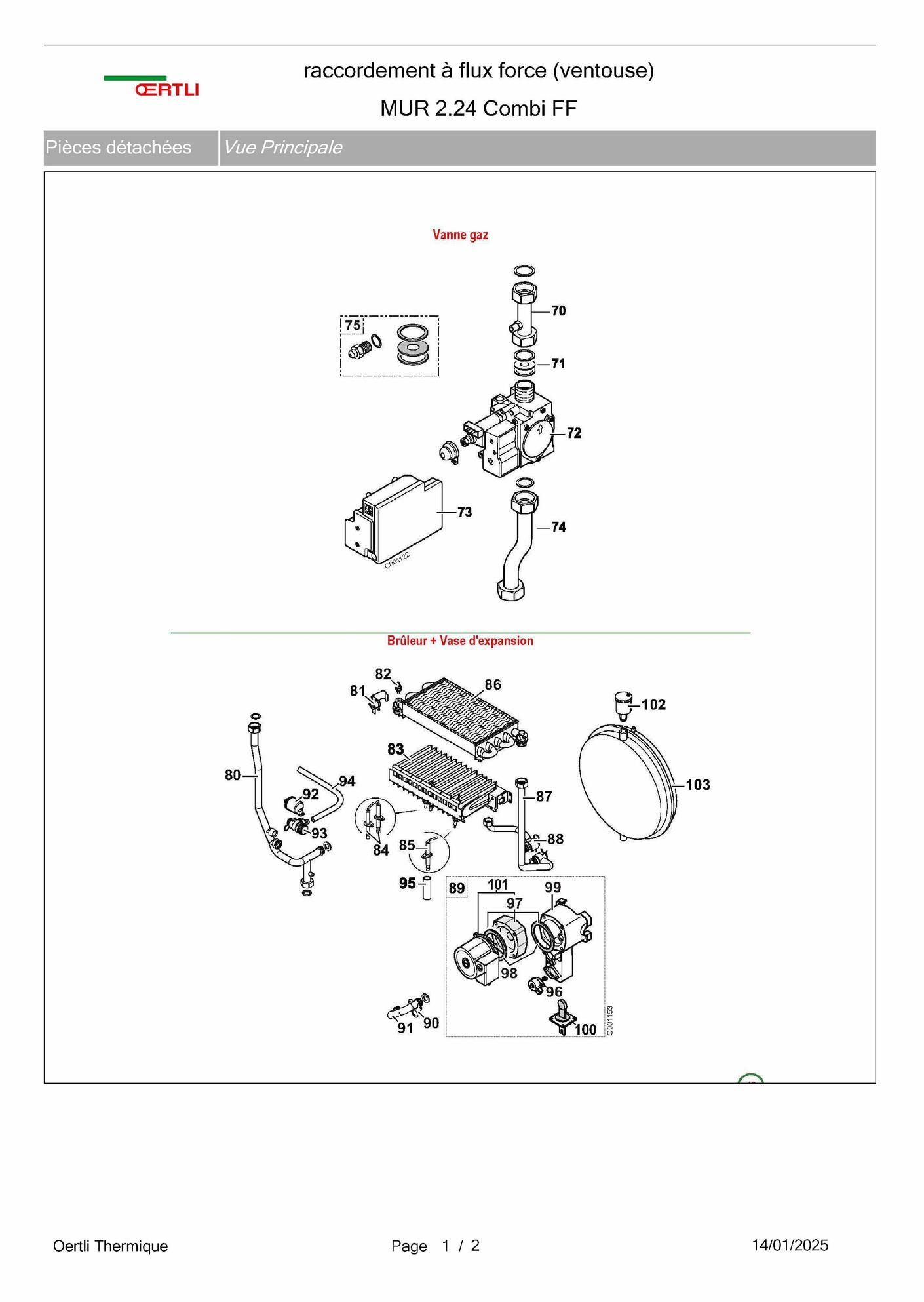

70 page 3 Tube gaz vanne/nourr. cpl

Oertli
Réf fabricant: 182691
71 page 3 Diaphragme d.4.2 bp cpl

Oertli
Réf fabricant: 181900
71 page 3 Diaphragme d.5.2 gn cpl

Oertli
Réf fabricant: 181710
72 page 3 Vanne gaz sit b/p 0845-058

Oertli
Réf fabricant: 181896
72 page 3 Vanne gaz sit gn 0845-046

Oertli
Réf fabricant: 181707
73 page 3 Coffret de securite 577 ...

Oertli
Réf fabricant: 182735
73 page 3 Coffret de securite 577 dbc

Oertli
Réf fabricant: 182693
74 page 3 Tube arrivee gaz

Oertli
Réf fabricant: 182690
avec délai
sur devis
75 page 3 Kit conversion bp/sit

Oertli
Réf fabricant: 160221
Kit de conv gn city sit Oertli 86667228
75 page 3 Kit de conv gn city sit
Code article PEX: 128660
Oertli
Réf fabricant: 86667228
± 3 jours ouvrés
sur devis
Tube dep echg chauf citadine cplt Oertli 300011428
80 page 3 Tube dep echg chauf citadine cplt
Code article PEX: 118082
Oertli
Réf fabricant: 300011428
± 3 jours ouvrés
83,88 € TTC
81 page 3 Thermostat de securite ...

Oertli
Réf fabricant: 181730
82 page 3 Sonde depart chauff. / ...

Oertli
Réf fabricant: 181731
Bruleur 14 becs wo bp cplt cast Oertli 200002377
83 page 3 Bruleur 14 becs wo bp cplt cast
Code article PEX: 114742
Oertli
Réf fabricant: 200002377
± 3 jours ouvrés
333,60 € TTC
Bruleur 14 becs wo gn cplt cast Oertli 200002376
83 page 3 Bruleur 14 becs wo gn cplt cast
Code article PEX: 114741
Oertli
Réf fabricant: 200002376
± 3 jours ouvrés
333,60 € TTC
84 page 3 Electrode allumage set

Oertli
Réf fabricant: 181705
85 page 3 Sonde d ionisation cpl

Oertli
Réf fabricant: 181706
86 page 3 Echangeur chauffage cpl

Oertli
Réf fabricant: 181712
87 page 3 Tube ret.echang.chauf.cpl

Oertli
Réf fabricant: 181695
avec délai
sur devis
88 page 3 Tube vase dexpansion cpl

Oertli
Réf fabricant: 181696
bloc circulateur + V3V voies + câble Oertli 300011483
89 page 3 Bloc circulateur + v3v voies + câble
Code article PEX: 570262
Oertli
Réf fabricant: 300011483
en stock
565,20 € TTC
90 page 3 Bride vanne 3 voies cpl

Oertli
Réf fabricant: 181726
Tube bouclage citadine cplt Oertli 300011470
91 page 3 Tube bouclage citadine cplt
Code article PEX: 118084
Oertli
Réf fabricant: 300011470
± 3 jours ouvrés
18,24 € TTC
Manometre elec huba 505 g3/8 Oertli 300000831
92 page 3 Manometre elec huba 505 g3/8
Code article PEX: 750379
Oertli
Réf fabricant: 300000831
en stock
63,48 € TTC
Soupape de securite Oertli 300000304
93 page 3 Soupape de securite
Code article PEX: 750377
Oertli
Réf fabricant: 300000304
en stock
44,88 € TTC
94 page 3 Tube ecoulement soupape

Oertli
Réf fabricant: 182714
95 page 3 Tube protect. sonde ion.

Oertli
Réf fabricant: 182747
96 page 3 Moteur pas a pas

Oertli
Réf fabricant: 181721
97 page 3 Embase circulateur cpl

Oertli
Réf fabricant: 181722
98 page 3 Joints circulateur (set)

Oertli
Réf fabricant: 181723
99 page 3 Corps de vanne + clapet

Oertli
Réf fabricant: 181724
100 page 3 Clapet v3v

Oertli
Réf fabricant: 181725
101 page 3 Moteur circulateur hu15/6-3c

Oertli
Réf fabricant: 300014684
avec délai
sur devis
102 page 3 Purgeur air automat.3/8"

Oertli
Réf fabricant: 600736
103 page 3 Vase d expansion 8l

Oertli
Réf fabricant: 181702

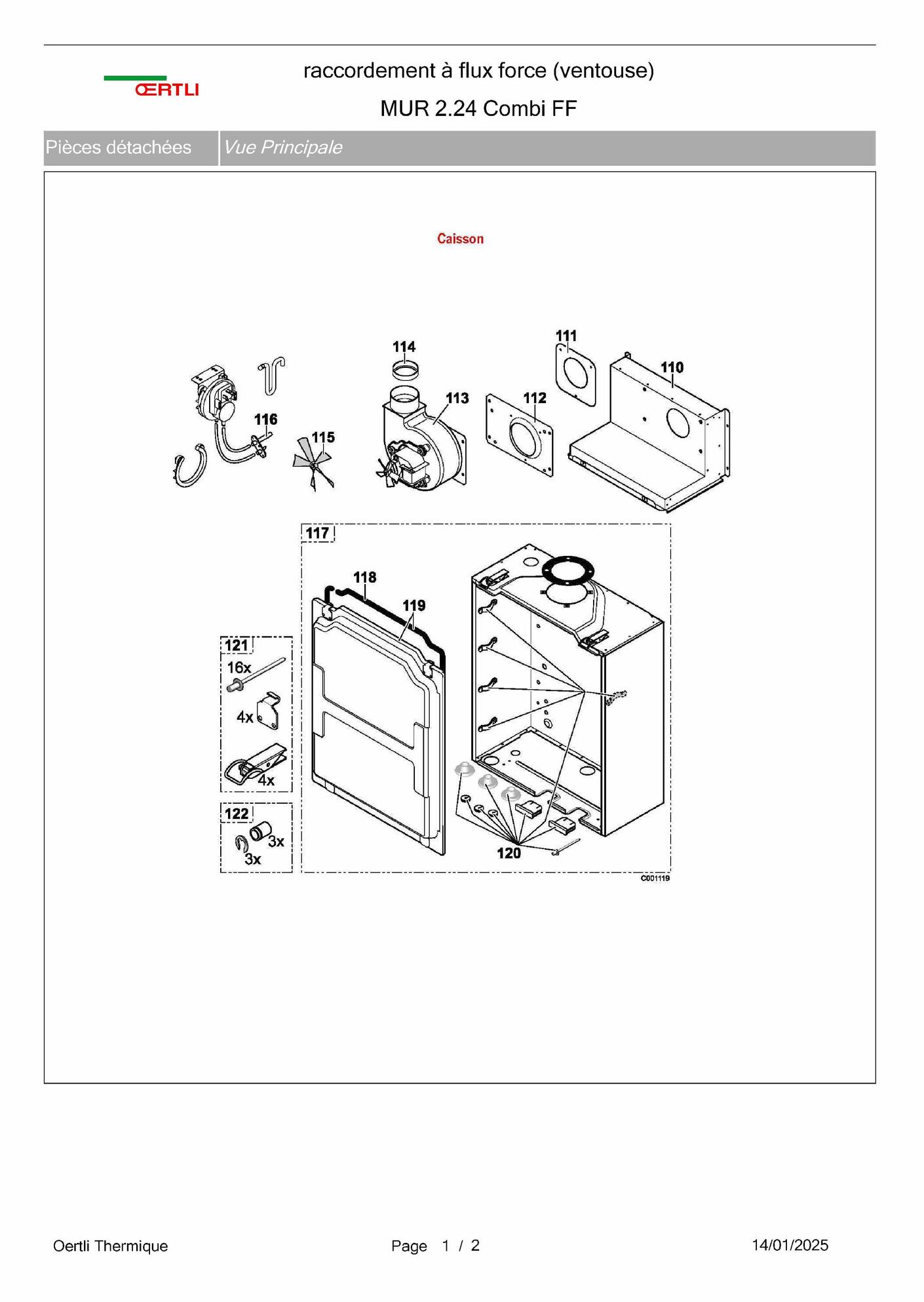

110 page 5 Support extraction fumee

Oertli
Réf fabricant: 181794
111 page 5 Diaphragme air d.70

Oertli
Réf fabricant: 181795
112 page 5 Pavillon daspiration

Oertli
Réf fabricant: 182741
113 page 5 Ventilateur rl97/4200

Oertli
Réf fabricant: 181941
114 page 5 Diaphragme air aval d.44

Oertli
Réf fabricant: 181796
114 page 5 Diaphragme air aval d.46

Oertli
Réf fabricant: 181797
avec délai
sur devis
115 page 5 Helice de refroidissement

Oertli
Réf fabricant: 181793
116 page 5 Pressostat air cpl

Oertli
Réf fabricant: 181803
116 page 5 Prise de pression

Oertli
Réf fabricant: 181790
Caisson etanche cplt city/ii Oertli 200001936
117 page 5 Caisson etanche cplt city/ii
Code article PEX: 114688
Oertli
Réf fabricant: 200001936
± 3 jours ouvrés
sur devis
118 page 5 Joint de couvercle

Oertli
Réf fabricant: 181785
119 page 5 Couvercle assemble

Oertli
Réf fabricant: 181751
avec délai
sur devis
120 page 5 Kit passe-tube/passe-fil

Oertli
Réf fabricant: 181787
121 page 5 Kit fix. couvercle avant

Oertli
Réf fabricant: 181786
avec délai
sur devis
122 page 5 S/e plots amortis.vent.

Oertli
Réf fabricant: 181792

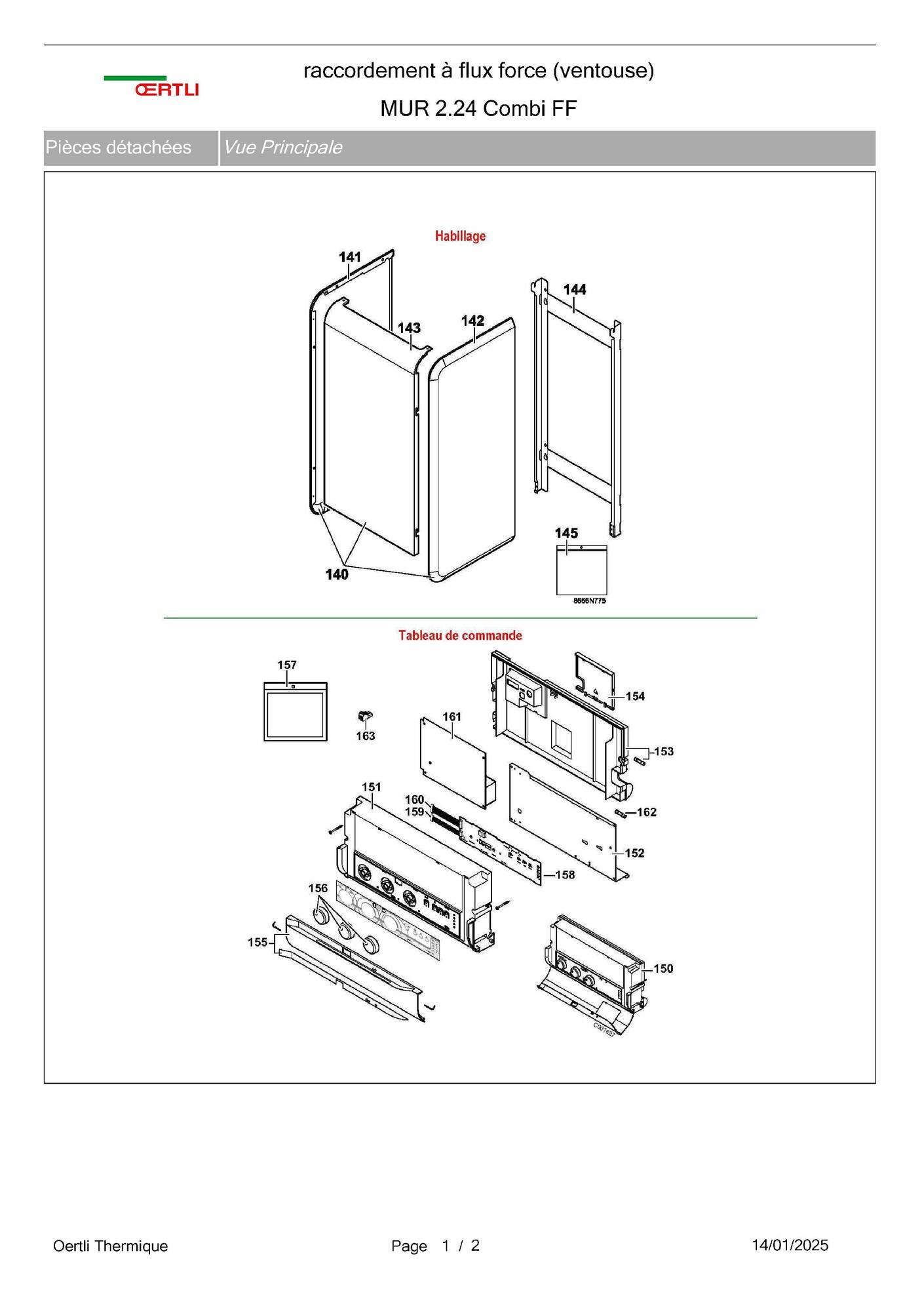

140 page 7 Habillage ff cplt oert

Oertli
Réf fabricant: 181806
avec délai
sur devis
141 page 7 Panneau lat. gauche cpl

Oertli
Réf fabricant: 181737
avec délai
sur devis
142 page 7 Panneau lat. droit cpl

Oertli
Réf fabricant: 181738
Panneau avant blanc cmf Oertli 86660501
143 page 7 Panneau avant blanc cmf
Code article PEX: 128377
Oertli
Réf fabricant: 86660501

obsolète

144 page 7 Dosseret assemble

Oertli
Réf fabricant: 181763
145 page 7 Sachet visserie chaudiere

Oertli
Réf fabricant: 181740
avec délai
sur devis
150 page 7 Tabl cde mur 224 combi ff ...

Oertli
Réf fabricant: 200012151
avec délai
sur devis
Face tabl cde prem 224combi Oertli 300015251
151 page 7 Face tabl cde prem 224combi
Code article PEX: 660502
Oertli
Réf fabricant: 300015251
± 3 jours ouvrés
sur devis
152 page 7 Support cartes premonte

Oertli
Réf fabricant: 182717
153 page 7 Couvercle arriere cpl

Oertli
Réf fabricant: 181744
154 page 7 Couvercle raccord.

Oertli
Réf fabricant: 181745
156 page 7 Kit bouton commande

Oertli
Réf fabricant: 181746
avec délai
sur devis
157 page 7 Kit accessoire tableau

Oertli
Réf fabricant: 181747
158 page 7 Carte affichage cpl

Oertli
Réf fabricant: 181748
159 page 7 Bretelle de raccord. 10pt

Oertli
Réf fabricant: 181913
160 page 7 Bretelle de raccord. 14pt

Oertli
Réf fabricant: 181914
Carte uc citadine 2.24 Oertli 200008072
161 page 7 Carte uc citadine 2.24
Code article PEX: 115366
Oertli
Réf fabricant: 200008072
en stock
324,00 € TTC
162 page 7 Fusible 4a 5x20 retarde

Oertli
Réf fabricant: 120551
Connecteur lmi 2pt monte tam city/ii Oertli 86664992
163 page 7 Connecteur lmi 2pt monte tam city/ii
Code article PEX: 128440
Oertli
Réf fabricant: 86664992

obsolète

Faisceau de base citadine 2.24 ff Oertli 200007760

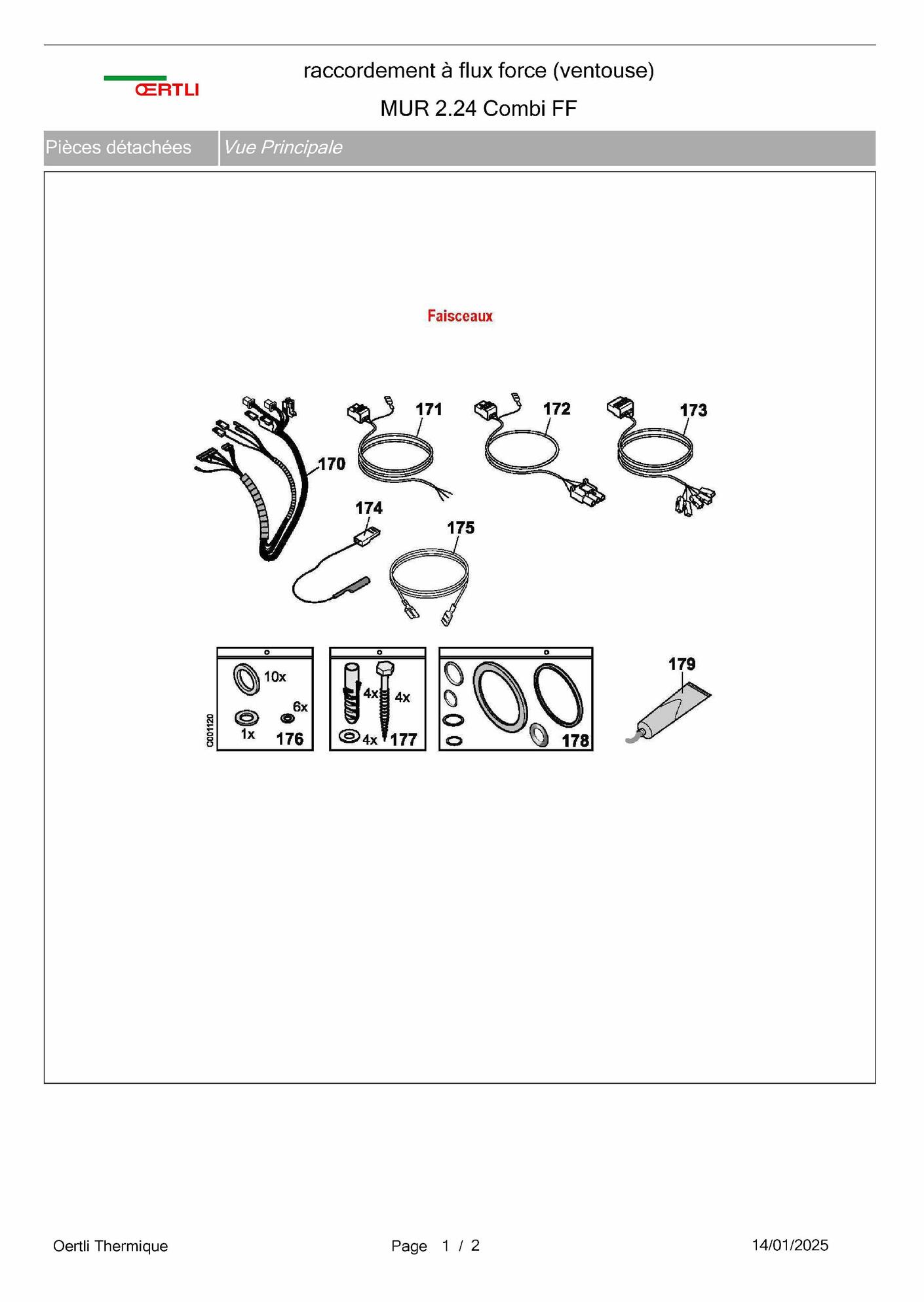

170 page 9 Faisceau de base citadine 2.24 ff
Code article PEX: 115341
Oertli
Réf fabricant: 200007760
± 3 jours ouvrés
54,96 € TTC
171 page 9 Cable d alimentation

Oertli
Réf fabricant: 182721
172 page 9 Cable cs + ventilateur ff

Oertli
Réf fabricant: 182739
173 page 9 Cable alim + vit pompe

Oertli
Réf fabricant: 182723
174 page 9 Cable sonde dionisation

Oertli
Réf fabricant: 182724
175 page 9 Fil de mise a la masse

Oertli
Réf fabricant: 181762
176 page 9 Joints chaudiere (sachet)

Oertli
Réf fabricant: 181781
177 page 9 Sachet fixation dosseret

Oertli
Réf fabricant: 181780
178 page 9 Joints platine (sachet)

Oertli
Réf fabricant: 181779
179 page 9 Graisse pour joint tor.

Oertli
Réf fabricant: 181782


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli MUR 2.24 COMBI FF ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
